UGT587 - Détecteur à ultrasons IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur à ultrasons réflexion directe
Marque	IFM
Modèle	UGT587
Fonctions principales	Surveillance de niveaux et détection d'objets
Alimentation	18-30 V DC
Consommation	< 50 mA
Sorties	1 sortie de commutation (OUT1) et 1 sortie analogique (OUT2)
Indicateurs LED	2 LED jaunes d'état, 1 LED verte d'écho
Réglage	Bouton Teach pour programmation des points P1 et P2
Zone morte	Présente (consulter la fiche technique)
Protection	IP67 (typique)
Matériau du boîtier	Métal
Température de fonctionnement	-25 à 80 °C (estimation)
Montage	Fixation par dispositif, distance min. 12,7 mm aux parties sous tension
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Installation par personnel qualifié, lire la notice, ne pas modifier
Informations générales	Notice d'utilisation gratuite disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - UGT587 IFM

Comment régler le détecteur UGT587 ?

Pour régler le détecteur, utilisez le bouton Teach. Appuyez dessus pendant 2 à 6 secondes pour entrer en mode de programmation. Ensuite, positionnez l'objet sur le point P1 puis appuyez 1 seconde, puis sur P2 et appuyez 1 seconde. Les LED jaunes clignotent pour confirmer.

Que signifient les LED sur l'appareil ?

Les deux LED jaunes indiquent l'état des sorties (1 et 2) et aident au réglage. La LED verte d'écho s'allume lorsque l'objet ou l'arrière-plan est détecté.

Qu'est-ce que la zone morte ?

La zone morte est la distance immédiatement devant le capteur où aucune détection n'est possible. Il faut en tenir compte lors du montage pour éviter des erreurs de mesure.

Comment inverser le comportement des sorties ?

Appuyez sur le bouton Teach pendant plus de 6 secondes. Les LED jaunes clignotent à plus de 10 Hz puis brièvement à plus de 4 Hz, indiquant que la fonction de sortie est inversée.

Comment restaurer les réglages usine ?

Orientez le capteur de manière à ce qu'aucun écho ne soit reçu (LED verte éteinte). Entrez en mode programmation (Teach 2-6s) puis appuyez 1 seconde. Les LED clignotent 4 Hz, les réglages usine sont restaurés.

Quels types d'objets le détecteur peut-il détecter ?

Le détecteur à ultrasons peut détecter des objets solides et des liquides (pour surveillance de niveaux). Les surfaces qui absorbent le son peuvent affecter les performances.

Peut-on utiliser ce capteur pour mesurer le niveau de liquides ?

Oui, ce détecteur est conçu pour la surveillance de niveaux, y compris les liquides, à condition qu'ils réfléchissent les ultrasons.

Quelle est l'alimentation requise pour le UGT587 ?

L'alimentation typique est en courant continu de 18 à 30 V DC. Consultez la fiche technique pour les valeurs exactes.

Comment raccorder électriquement le capteur ?

Raccordez selon le code couleurs standard : BN (brun) à L+, BU (bleu) à L-, BK (noir) à OUT1 (sortie de commutation), WH (blanc) à OUT2 (sortie analogique). Mettez l'installation hors tension avant.

Où trouver la fiche technique complète ?

La fiche technique et les données détaillées sont disponibles sur le site www.ifm.com.

MODE D'EMPLOI UGT587 IFM

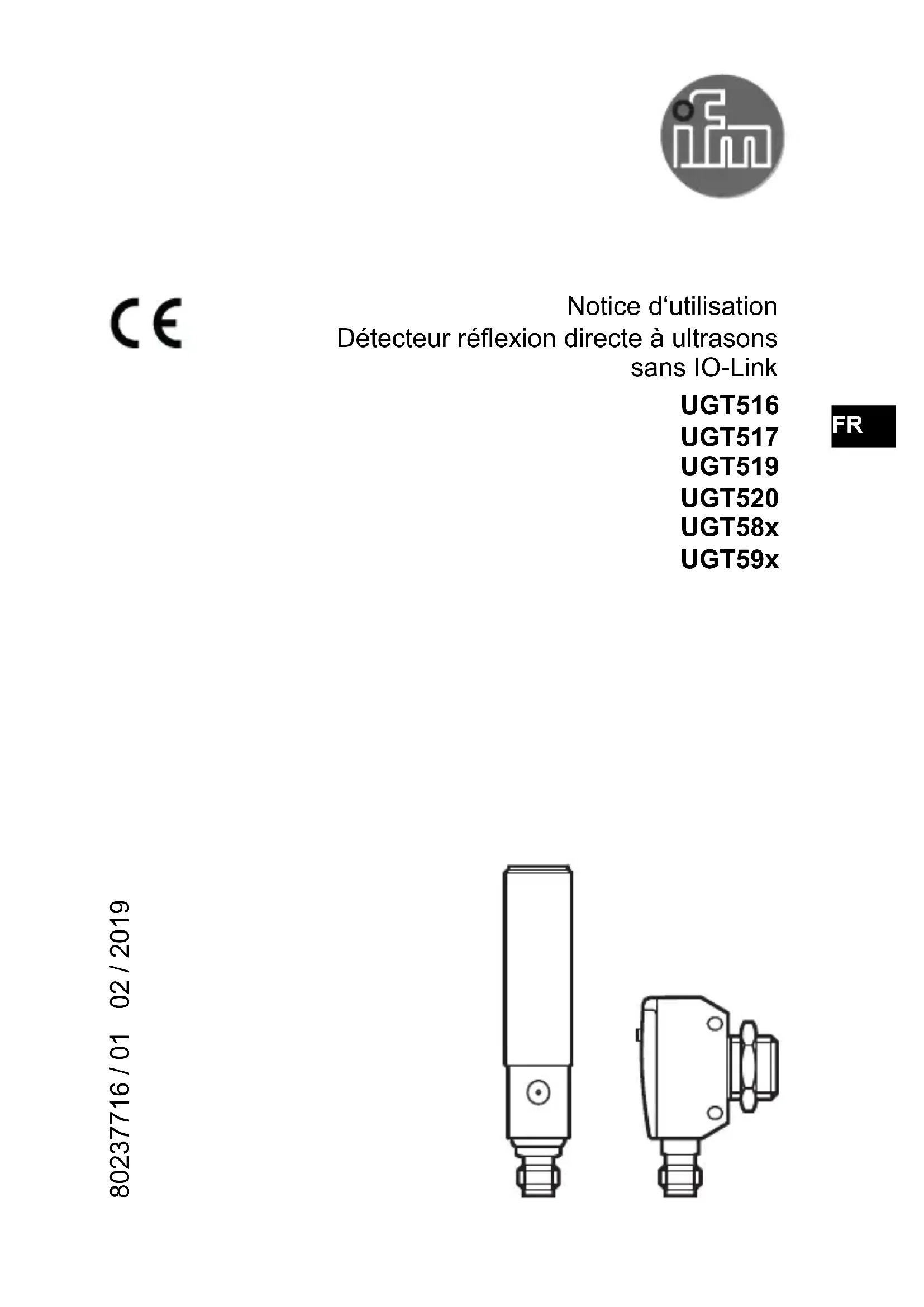

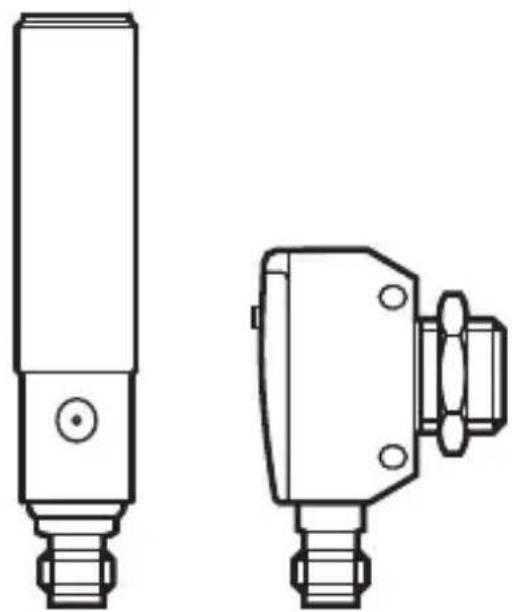

Notice d'utilisation

Détecteur réflexion directe à ultrasons

sans IO-Link

UGT516

UGT517

UGT519

UGT520

UGT58x

UGT59x

80237716 / 01 02 / 2019

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

4 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

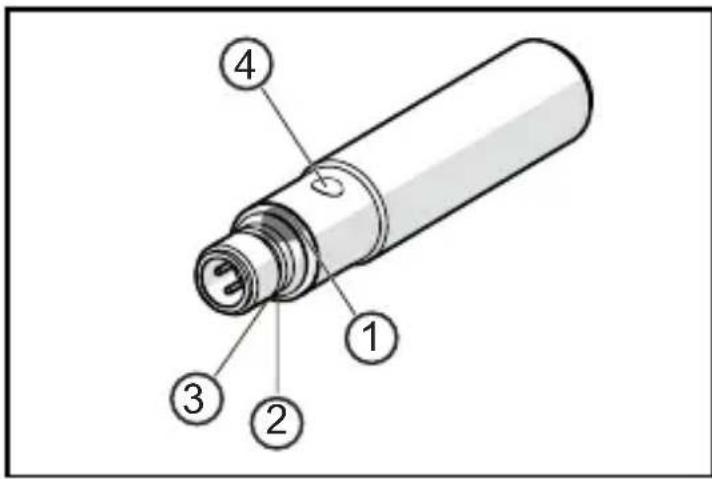

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie
3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
4 : bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com → Informations générales sur le montage et le fonctionnement.

5 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU : bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation

• OUT2 : sortie analogique

6 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le bouton Teach ( 6.1).

6.1 Bouton Teach

6.1.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

6.1.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 6.1.1).

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur P2 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

6.1.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz).

Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

6.1.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( 6.1.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

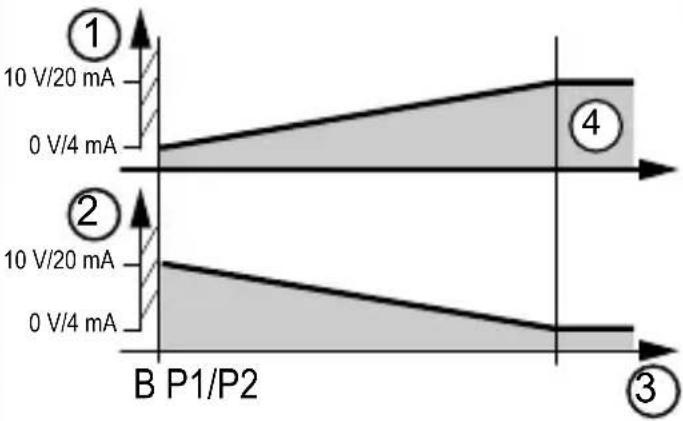

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

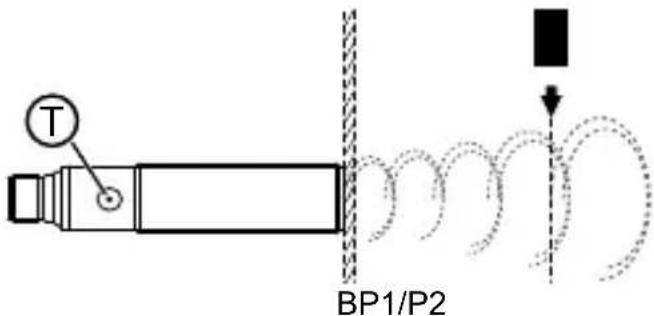

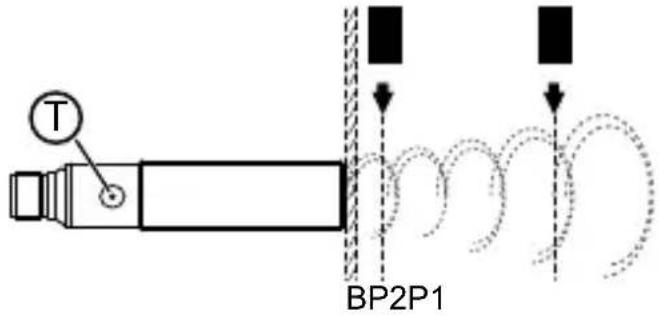

Fig. 1 : fonction fenêtre P1 > P2	Fig. 2 : fonction hystérésis P1 = P2

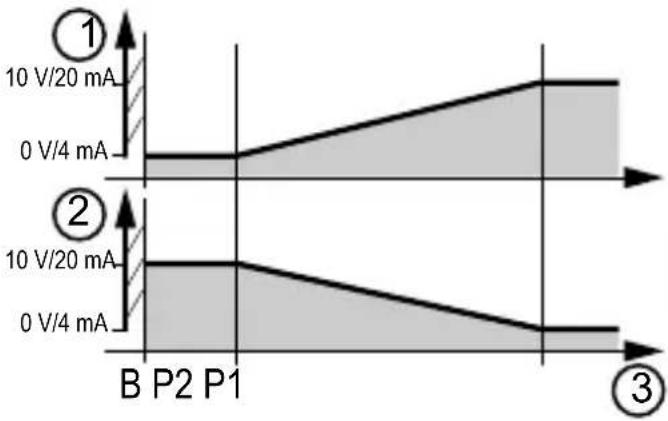

Signal analogique pour la fonction fenêtre	Signal analogique pourla fonction hystérésis

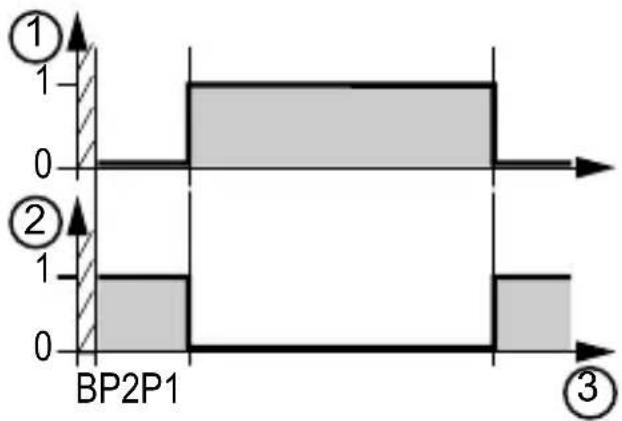

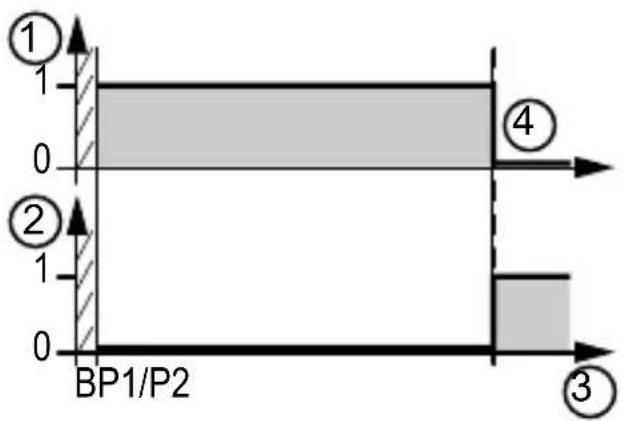

Signal de commutation pour la fonction fenêtre	Signal de commutation pour la fonction hystérésis
1: Ausgangsverhalten	B : zone morte
2: Signal de sortie inversé	P : position programmée par Teach
3: Distance objet	T : bouton Teach
4: Réglage usine

Données techniques et informations supplémentaires sur www.ifm.com.
