Type de produit	Détecteur à ultrasons (détecteur réflexion directe)
Marque	IFM
Modèle	UIT507
Fonctions principales	Surveillance de niveaux et détection d'objets
Alimentation	24 V DC via IO-Link (L+ sur fil brun, L- sur fil bleu)
Sorties	OUT1 (commutation / IO-Link, fil noir), OUT2 (analogique, fil blanc)
Interface de communication	IO-Link (configuration et données de process)
Réglages	Par bouton Teach ou via IO-Link
Indicateurs LED	LED d'état 1/2 (jaunes) : aide au réglage et indication de sortie ; LED écho (verte) : détection d'objet
Zone morte	Zone non détectable (voir fiche technique)
Montage	Fixation à l'aide d'un dispositif ; distance minimale de 12,7 mm pour boîtier métallique
Raccordement électrique	Fils : BN (L+), WH (OUT2), BK (OUT1), BU (L-), selon DIN EN 60947-5-2
Nettoyage et entretien	Nettoyer avec un chiffon sec ; protéger l'appareil et les câbles contre l'endommagement
Sécurité	Lire la notice avant utilisation ; montage, raccordement et entretien par personnel qualifié
Pièces détachées et réparabilité	Aucune pièce détachée disponible ; ne pas modifier l'appareil
Informations générales	Notice d'utilisation disponible sur notice-facile.com ; marque IFM

FOIRE AUX QUESTIONS - UIT507 IFM

Quelle est la tension d'alimentation du détecteur UIT507 ?

L'alimentation est en 24 V DC. Les fils sont : BN (L+), BU (L-). Consultez le schéma de raccordement dans la notice.

Comment installer le détecteur à ultrasons IFM UIT507 ?

Fixez l'appareil à l'aide d'un dispositif de fixation. Respectez la zone morte (aucune détection). Pour les boîtiers métalliques, maintenez une distance d'au moins 12,7 mm entre le capteur et les parties nues sous tension.

Comment effectuer le câblage électrique ?

Mettez l'installation hors tension. Raccordez les fils selon les couleurs : BN (L+), WH (OUT2), BK (OUT1), BU (L-). Respectez la norme DIN EN 60947-5-2.

Comment régler le détecteur avec le bouton Teach ?

Appuyez sur le bouton Teach 2 à 6 secondes pour entrer en mode programmation. Positionnez l'objet aux points P1 et P2, puis appuyez brièvement sur le bouton pour valider chaque point. Les LEDs jaunes clignotent pour confirmer.

Que signifient les LED sur l'appareil ?

Les LED d'état 1/2 (jaunes) indiquent l'état des sorties et aident au réglage. La LED écho (verte) s'allume lorsque l'objet ou l'arrière-plan est détecté.

Comment restaurer les réglages d'usine ?

Orientez l'appareil de sorte qu'aucun écho ne soit reçu (LED verte éteinte). Entrez en mode programmation (Teach 2-6 s), puis appuyez brièvement sur Teach. Les LEDs clignotent rapidement pour confirmer.

Comment inverser le comportement des sorties ?

Appuyez sur le bouton Teach pendant plus de 6 secondes. Les LEDs jaunes clignotent rapidement (>10 Hz), puis brièvement (>4 Hz) pour confirmer l'inversion.

Puis-je utiliser l'IO-Link pour configurer le capteur ?

Oui, l'appareil dispose d'une interface IO-Link. Vous avez besoin d'un maître IO-Link et du logiciel approprié. Les IODD sont disponibles sur www.ifm.com.

Quelle est la zone morte du détecteur ?

La zone morte est la distance immédiatement devant le capteur où aucun objet n'est détecté. Consultez la fiche technique pour la valeur exacte. Évitez de placer des objets dans cette zone.

Comment nettoyer et entretenir l'UIT507 ?

Nettoyez la surface avec un chiffon sec. Protégez l'appareil et les câbles contre les dommages. Faites effectuer l'entretien par du personnel qualifié.

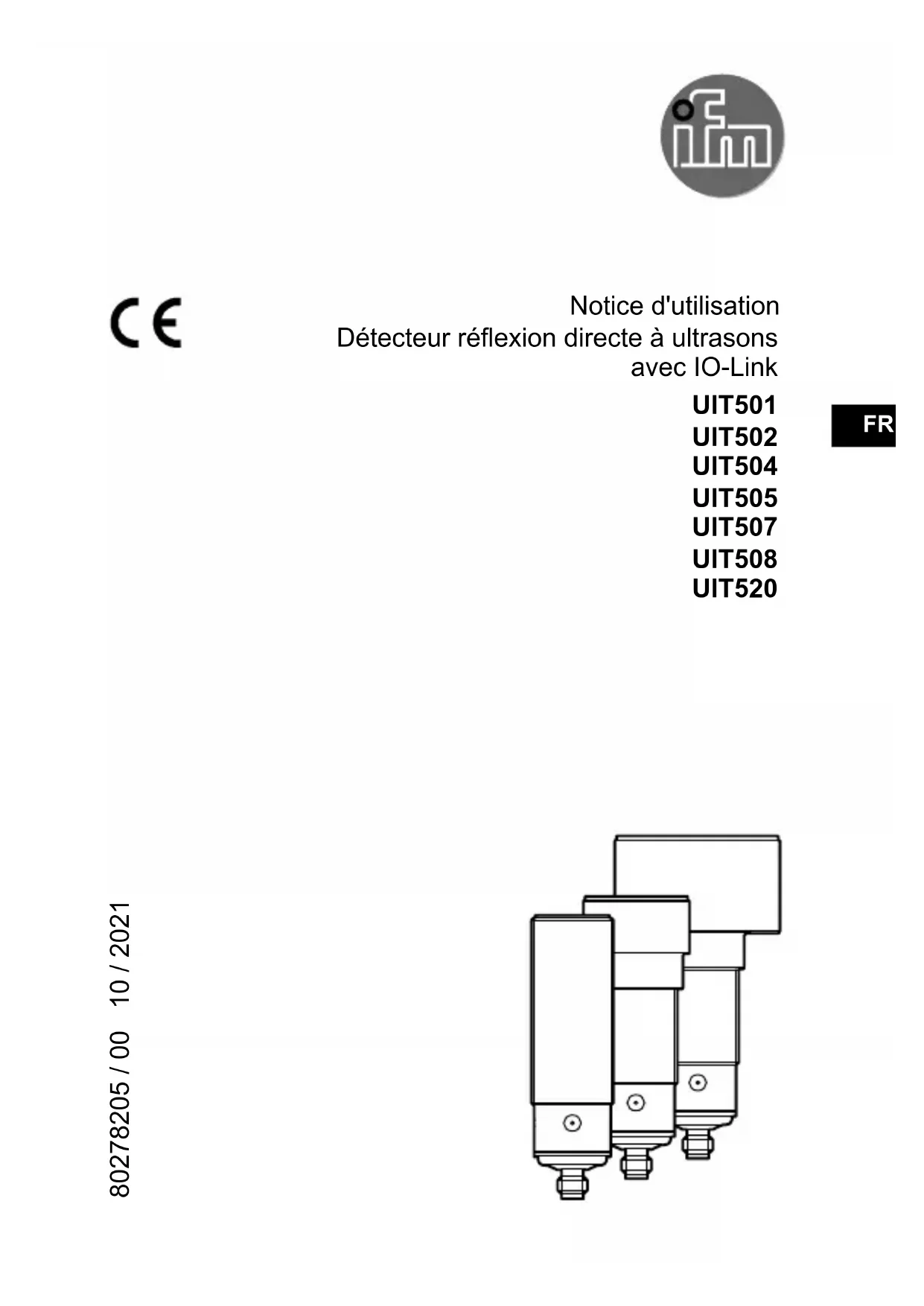

MODE D'EMPLOI UIT507 IFM

Notice d'utilisation

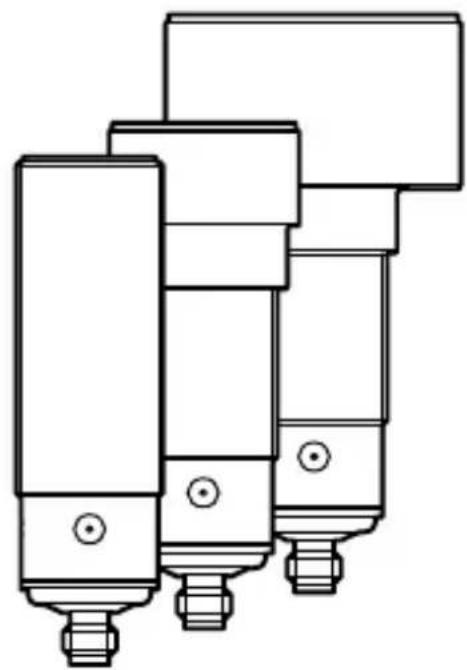

Détecteur réflexion directe à ultrasons

avec IO-Link

UIT501

UIT502

UIT504

UIT505

UIT507

UIT508

UIT520

80278205 / 00 10 / 2021

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie
3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
4 : bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com

→ Informations générales sur le montage et le fonctionnement

4 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU : bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation / IO-Link
- OUT2 : sortie analogique

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link ( 5.1) ou via le bouton Teach ( 5.2).

5.1 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

5.2 Bouton Teach

5.2.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.2.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 5.2.1).

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur P2 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

5.2.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz).

Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

5.2.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( 5.2.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

Fig. 1 : fonction fenêtre P1 > P2

Fig. 2 : fonction hystérésis P1 = P2

Signal analogique pour la fonction fenêtre Signal analogique pour la fonction

Signal de commutation pour la fonction fenêtre

Signal de commutation pour la fonction hystérésis

1: comportement des sorties
2: signal de sortie inversé
3: distance à l'objet
4: réglages usine

B : zone morte
P : position programmée par Teach
T : bouton Teach
