UGT501 - Détecteur à ultrasons IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur à ultrasons
Marque	IFM
Modèle	UGT501
Catégorie	Détecteur de réflexion directe à ultrasons
Utilisation	Surveillance de niveaux et détection d'objets
Principe de détection	Ultrasons, réflexion directe
Zone de détection typique	30 à 300 mm (selon objet et réglage)
Zone morte	10 à 30 mm (aucune détection dans cette zone)
Alimentation	10-30 V DC
Consommation	< 50 mA (sans charge)
Sortie	Commutation (NPN/PNP) ou analogique selon modèle
Indicateurs	LED jaune (état/commutation), LED verte (écho détecté)
Montage	Fixation par dispositif adapté (étrier, collier)
Raccordement électrique	4 fils : BK (noir), BN (brun), BU (bleu), WH (blanc) selon DIN EN 60947-5-2
Programmation	Par fil de programmation (teach) : 2-6 s pour mode, 1 s pour réglage, >6 s pour inversion
Protection	IP67 (estimation basée sur usage industriel)
Dimensions	~ 65 mm de longueur, ~ 18 mm de diamètre (cylindrique)
Poids	~ 70 g
Matériau du boîtier	Métal (acier inoxydable ou laiton nickelé selon version)
Température de fonctionnement	-20°C à +60°C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter solvants et nettoyants agressifs
Sécurité	Respecter les consignes du manuel ; montage et raccordement par personnel qualifié ; mettre hors tension avant intervention
Pièces détachées et réparabilité	Non disponibles ; appareil non réparable par l'utilisateur ; remplacer l'ensemble en cas de panne
Informations générales	Notice complète et données techniques sur www.ifm.com

FOIRE AUX QUESTIONS - UGT501 IFM

Comment régler la distance de détection du capteur UGT501 ?

Pour régler la distance, utiliser la fonction Teach par le fil de programmation. Mettez le capteur en mode programmation en reliant le fil pendant 2 à 6 secondes. Placez l'objet à la position P1, puis reliez brièvement (environ 1 s). La LED jaune clignote pour confirmer. Répétez pour P2 si nécessaire. Les détails sont dans la notice.

Comment inverser le comportement de la sortie ?

Pour inverser la sortie, mettez le capteur en mode programmation, puis reliez le fil de programmation pendant plus de 6 secondes. La LED jaune clignote rapidement pour confirmer l'inversion. Le signal de sortie est alors inversé (N.O. devient N.C. ou vice versa).

Quelle est la zone morte du capteur ?

La zone morte est la distance minimale de détection. Pour l'UGT501, elle est typiquement de 10 à 30 mm. Aucune détection n'est possible dans cette zone. Consultez la fiche technique pour la valeur exacte.

Comment restaurer les réglages d'usine ?

Orientez le capteur de façon à ce qu'aucun écho ne soit reçu (LED verte éteinte). Mettez-le en mode programmation (fil connecté 2-6 s), puis reliez brièvement le fil (1 s). La LED jaune clignote 4 Hz pour confirmer le retour aux réglages usine.

Le capteur peut-il détecter des liquides ?

Oui, il peut détecter des liquides, mais les surfaces qui absorbent le son (comme les liquides très visqueux ou les mousses) peuvent réduire l'efficacité. Les liquides avec une bonne réflexion (ex. eau) sont généralement détectés.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être une tension continue de 10 à 30 V DC. Branchez le fil brun (BN) au + et le fil bleu (BU) au -. Respectez la polarité.

Comment raccorder électriquement l'UGT501 ?

Utilisez les fils selon le code couleur : BN (brun) = + alimentation, BU (bleu) = - alimentation, BK (noir) = sortie de commutation ou analogique, WH (blanc) = fil de programmation (teach). Référez-vous au schéma de la notice.

Le capteur est-il compatible IO-Link ?

Non, le modèle UGT501 est un détecteur à ultrasons sans IO-Link. La notice indique explicitement 'sans IO-Link'. Pour une version avec IO-Link, consultez les autres modèles de la gamme.

Que faire si la LED ne s'allume pas ?

Vérifiez d'abord l'alimentation : mesurez la tension aux bornes BN et BU. Assurez-vous que le câblage est correct. Si l'alimentation est bonne, le capteur est peut-être défectueux. Contactez le service après-vente.

Comment monter le capteur correctement ?

Fixez l'appareil à l'aide d'un dispositif de montage adapté. Respectez une distance minimale de 12,7 mm entre le capteur et les parties non isolées sous tension (pour boîtier métallique). Évitez les surfaces absorbant le son devant la face active. Consultez le manuel pour plus de détails.

MODE D'EMPLOI UGT501 IFM

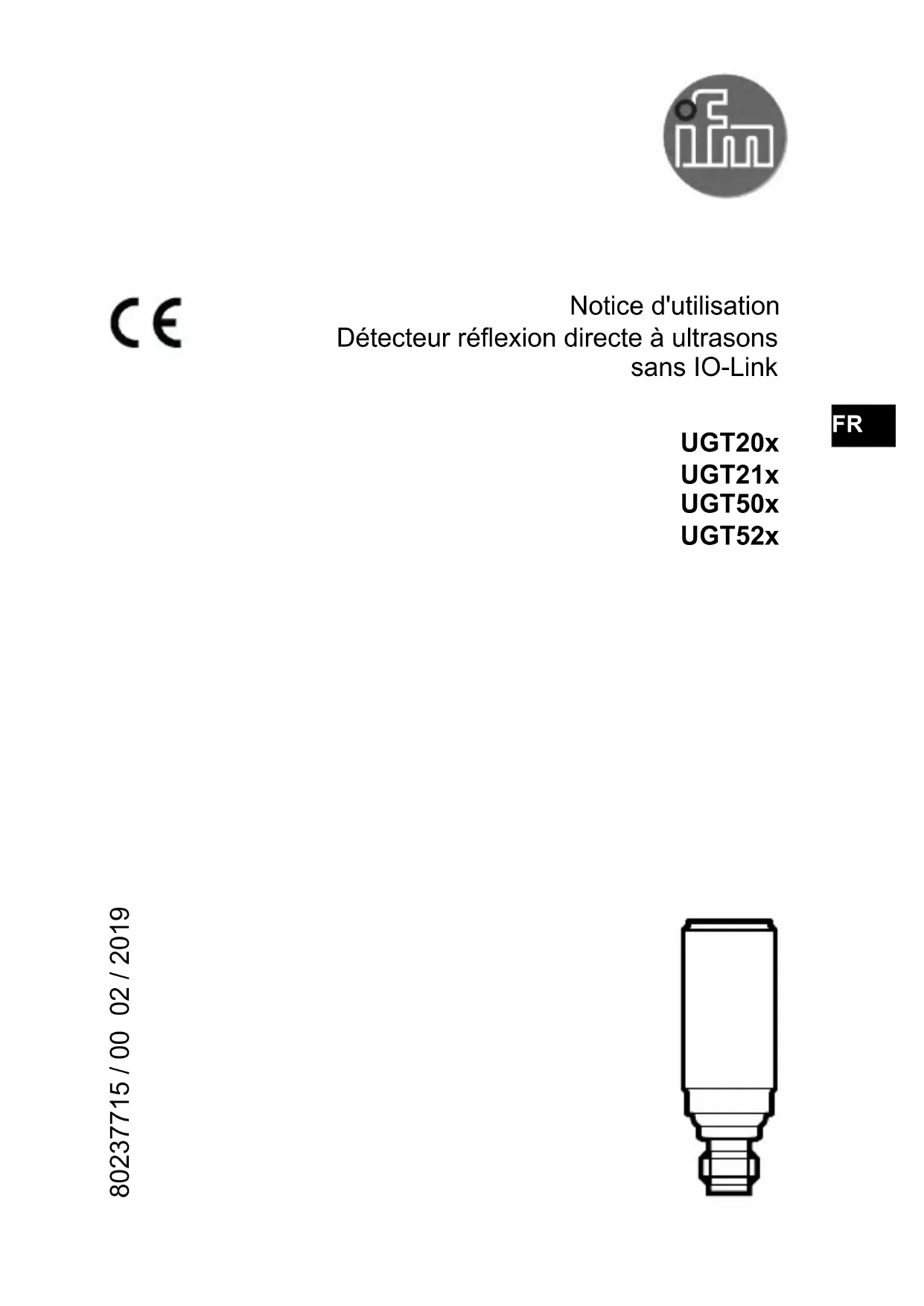

Notice d'utilisation Détecteur réflexion directe à ultrasons sans IO-Link

UGT20x

UGT21x

UGT50x

UGT52x

80237715 / 00 02 / 2019

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

Fixer l'appareil à l'aide d'un dispositif de fixation.

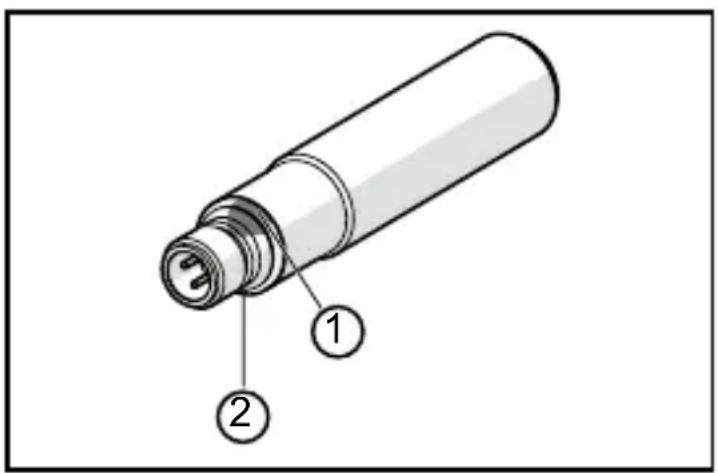

1: LED d'état (jaune), aide au réglage et indication de sortie 2: LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

• Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détention d'objects.

Pour appareils avec boîtier métallique (selon UL 508) :

Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com → Informations générales sur le montage et le fonctionnement

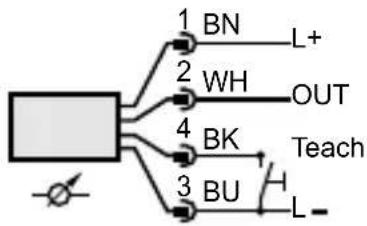

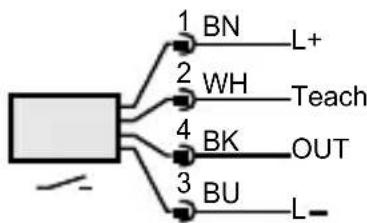

4 Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil (selon le type choisi) :

BK : noir

BN: brun

BU: bleu

WH: blanc

Appareils avec sortie de commutation

• OUT: sortie de commutation
• Apprentissage : fil de programmation

Appareils avec sortie analogue

OUT: sortie analogue - Apprentissage : fil de programmation

Couleurs selon DIN EN 60947-5-2

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le fil de programmation ( 5.1).

5.1 Apprentissage par fil

Sortie de commutation : Teach avec L+ (PNP)

Sortie de commutation : Teach avec L- (NPN)

Sortie analogue : Teach avec L-

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.1.1 Démarrer le mode de programmation

Raccorder l'entrée d'apprentissage pendant 2 s...6 s ( 5.1 Apprentissage par fil).

La LED d'état jaune clignote >1 s (1 Hz), l'appareil est en mode de programmation.

5.1.2 Régler le comportement des sorties

Démarrer le mode de programmation ( 5.1.1). Positionner l'objet sur P1 (Fig. 1 ou 2). Raccorder l'entrée d'apprentissage pendant env. 1 s (→ 5.1 Apprentissage par fil).

La LED d'état jaune clignote (2,5 Hz), le réglage de P1 est terminé. Positionner l'objet sur P2 (Fig. 1 ou 2). Raccorder l'entrée d'apprentissage pendant env. 1 s ( 5.1 Apprentissage par fil). La LED d'état jaune clignote brièvement (4 Hz), le réglage P2 est terminé.

5.1.3 Inverser le comportement des sorties

Raccorder l'entrée d'apprentissage pendant >6 s ( 5.1 Apprentissage par fil).

La LED d'état jaune clignote (> 10 Hz). La LED d'état jaune clignote brièvement (> 4 Hz). Le signal de sortie est inversé.

5.1.4 Restauration des réglages usine

Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte. Démarrer le mode de programmation ( 5.1.1)

Raccorder l'entrée d'apprentissage pendant 1 s.

La LED d'état jaune clignote < 1 s (4 Hz), le réglage usine est rétabli.

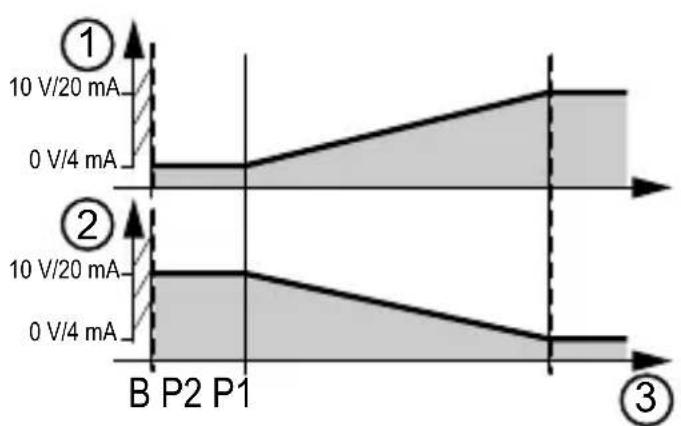

En cas de détention d'objets, les signaux de sortie suivants sont fournis :

Fig. 1 : fonction fenêtre P1 > P2

Fig. 2: fonction hystérésis P1 = P2 Signal analogue pour la fonction fenêtre Sig

signal analogue pour la fonction hystérésis

Signal de commutation pour la fonction fenêtre

Signal de commutation pour la fonction hysteresis

1: comportement des sorties 2: signal de sortie inversé 3: distance à l'objet 4: réglages usine

B: zone morte P: position programmée par Teach T: bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com
