KI5019 - Capteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur capacitif
Marque	IFM
Modèle	KI5019
Détection	Sans contact : métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Sortie de commutation	Normalement ouvert (NO) ou normalement fermé (NF) configurable par shunt
Technologie de raccordement	2 fils ou 3 fils (selon version)
Alimentation	DC ou AC selon version ; fusible miniature requis pour AC
Portée	Réglable par potentiomètre (tournevis)
Affichage LED	LED jaune : allumée = sortie active, éteinte = sortie bloquée
Montage	Encastré ou non encastré ; respecter les distances minimales
Distance minimale (montage encastré)	Selon figure 1 (non spécifiée numériquement)
Distance minimale (montage non encastré)	Fonction du diamètre (d) et de la portée (Sn) – voir figure 2
Distance entre plusieurs appareils	Fonction du diamètre et de la portée – voir figure 3
Distance minimale (type KD)	Déterminée par l'utilisateur selon application – voir figure 4
Raccordement électrique	Par électricien qualifié ; mise hors tension avant raccordement
Fonction de sortie (type KGE)	Réglable par boîte de raccordement DC PNP/NPN
Fonction de sortie (type KDE)	Réglable par boîte de raccordement AC/DC ou DC PNP/NPN
Maintenance	Aucun entretien nécessaire ; dégager la face active des dépôts
Réparabilité	Non réparable
Élimination	Écologique selon réglementations nationales
Documents inclus	Notice d'utilisation (12 pages)

FOIRE AUX QUESTIONS - KI5019 IFM

Quel type de matériaux le capteur KI5019 peut-il détecter ?

Le capteur détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux.

Comment régler la portée du capteur ?

Utilisez un tournevis pour tourner le potentiomètre situé sur l'appareil. Tournez dans le sens 1 pour augmenter la portée, dans le sens 2 pour la réduire.

Comment configurer la fonction de sortie (normalement ouvert/fermé) ?

Pour les types KI avec connecteur, utilisez un shunt dans le connecteur (position 1 = NO, position 2 = NF). Pour les types KIE/KGE, ouvrez ou fermez le shunt sur le boîtier (shunt fermé = NO, shunt ouvert = NF).

Quelles sont les distances minimales de montage ?

Les distances minimales dépendent du type de montage (encastré ou non) et du diamètre de l'appareil. Consultez les figures 1 à 4 de la notice pour les valeurs exactes adaptées à votre application.

Comment raccorder électriquement le capteur ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension, puis connectez l'appareil selon le schéma de la fiche technique (technologie 2 ou 3 fils). Installez un fusible miniature conformément à la fiche technique.

Que signifie la LED jaune sur le capteur ?

La LED jaune indique l'état de la sortie de commutation : éteinte = sortie à l'état bloqué, allumée = sortie à l'état passant.

Le capteur nécessite-t-il un entretien ?

Non, l'appareil ne nécessite aucun entretien. Veillez simplement à ce que la face active reste exempte de dépôts métalliques ou de corps étrangers pour garantir un fonctionnement correct.

Le capteur est-il réparable en cas de panne ?

Non, l'appareil ne peut pas être réparé. En cas de dysfonctionnement, il doit être remplacé.

Comment éliminer le capteur en fin de vie ?

Assurez-vous d'une élimination écologique de l'appareil conformément aux réglementations nationales en vigueur.

Quels sont les symboles utilisés dans la notice ?

La notice utilise des symboles pour indiquer les conditions préalables, les actions à effectuer, les réactions, les références, les remarques importantes et les informations supplémentaires.

MODE D'EMPLOI KI5019 IFM

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Montage 6

4.1 Distance minimale en cas de montage encastre 6
4.2 Distance minimale en cas de montage non encastre 6
4.3 Distance minimale pour le montage de plusieurs apparéils 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement electrique 8

5.1 Systèmes de raccordement 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Reglage de la fonction de sortie du type KGE 8
5.3 Reglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages. 10

6.1 Portee 10
6.2 Reglage de la fonction de sortie par shunt - type KI avec connecteur 10
6.3 Reglage de la fonction de sortie par shunt - type KIE / KGE. 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu (→ Usage prevu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des apparèils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

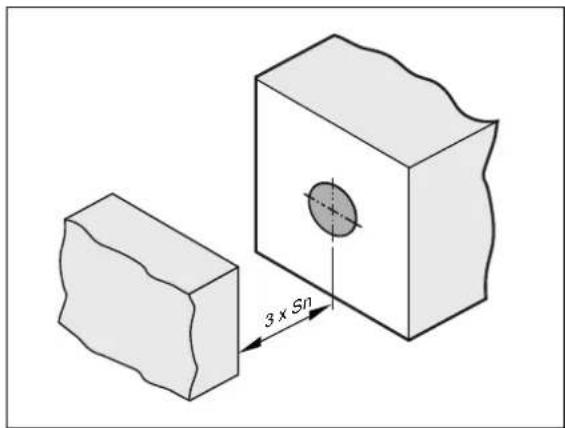

Fig. 1: Distance minimale en cas de montage encastré

Sn: portée

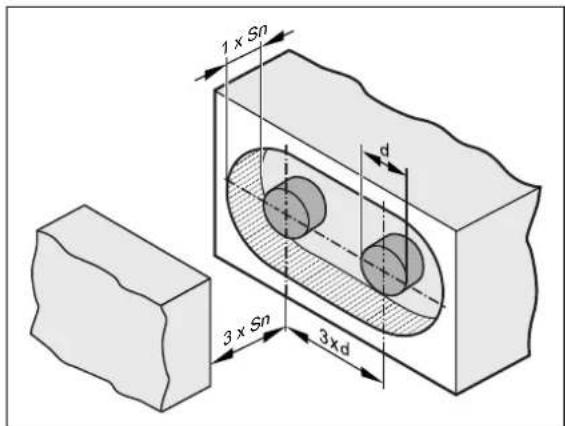

4.2 Distance minimale en cas de montage non encastré

d: diamètre
Sn:portee

Fig. 2: Distance minimale en cas de montage non encastré

4.3 Distance minimale pour le montage de plusieurs apparéils

Fig. 3: Distance minimale pour le montage de plusieurs appareils

d : diamètre
Sn:portee

4.4 Distance minimale pour le montage du type KD

Sn: portée
Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent etre déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / I'etiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommendation : ÀpRES un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

5.1.1 Technologie 2 fils

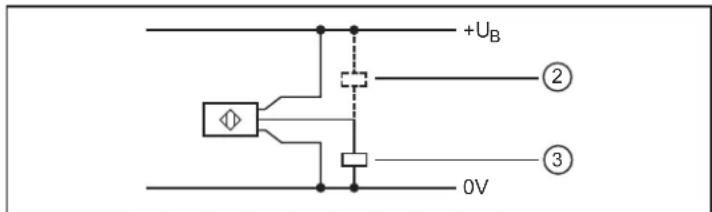

Fig. 5: Technologie 2 fils

1: fusible miniature (pour des appareils AC)
2: commutation négative
3: commutation positive

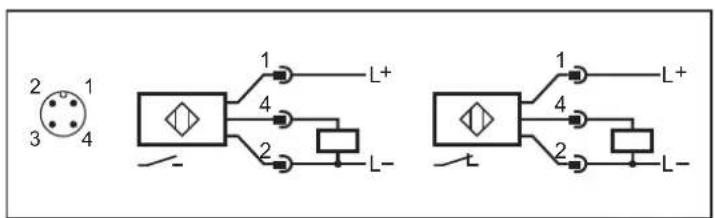

5.1.2 Technologie 3 fils

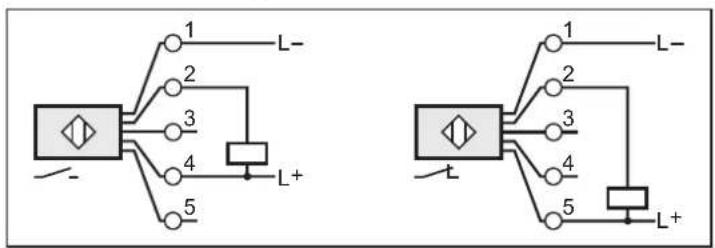

Fig. 6: Technologie 3 fils

2: commutation négative
3: commutation positive

5.2 Réglage de la fonction de sortie du type KGE

Fig. 7: Boite de raccordement DC PNP/NPN

5.3 Réglage de la fonction de sortie du type KDE

5.3.1 Technologie 2 fils

Fig. 8: Boite de raccordement AC/DC PNP/NPN

Fig. 9: Boite de raccordement DC PNP/NPN

5.3.2 Technologie 3 fils

Fig. 10: Bofle de raccordement DC NPN

Fig. 11: Boite de raccordement DC PNP
Fig. 12: Connecteur DC PNP

6 Réglages

6.1 Portée

Régler la portée via le potentiomètre en utilisant un tournevis.

1:augmenter la portee
2: réduire la portée

6.2 Réglage de la fonction de sortie par shunt - type KI avec connecteur

1:normalement ouvert (a la livraison)
2:normalement fermé

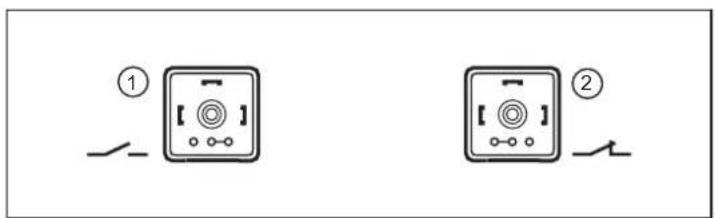

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

6.3 Réglage de la fonction de sortie par shunt - type KIE / KGE

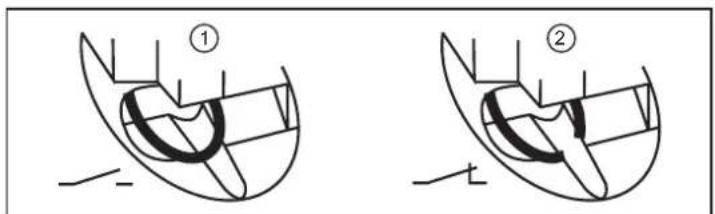

Fig. 14: Réglage de la fonction de sortie par shunt

1:normalement ouvert (shunt fermé, à la livraison)
2:normalement fermé(shunt ouvert)

Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.
Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'etat bloqué

LED jaune allumée : sortie de commutation à l'etat passant

8 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre évientuel de toute présence de dépôts metalliques ou de corps étrangers.

L'appareil ne peut pas etre réparé.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
