MODE D'EMPLOI AC3200 IFM

Notice d'utilisation

Module AS-i SmartLine

AC3200

AC3201

AC3202

AC3203

AC3204

AC3251

AC3257

AC3264

AC3266

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Symbole de sécurité sur l'appareil 3
1.3 Avertissements utilisés 3

2 Consignes de sécurité 4

3 Usage prévu. 5
4 Montage. 6

4.1 Lieu de montage 6
4.2 Montage de l'appareil 6
4.3 Juxtaposition d'appareils identiques 6
4.4 Declassement pour la juxtaposition d'appareils identiques 7
4.5 Juxtaposition d'appareils différents 9
4.6 Demonter l'appareil 10
4.7 Montage des capteurs 10

5 Raccordement electrique 11

5.1 Consignes generales de raccordement 11
5.2 Declassements pour des apparciels montés theirs 11
5.3 Schema de branchement 13

5.3.1 Modules d'entrées et de sorties TOR AC3200, AC3201, AC3251 et AC3257 13
5.3.2 Modules d'entrées TOR AC3202 et AC3204 13
5.3.3 Module de sortie TOR AC3203 14
5.3.4 Modules d'entrées et de sorties TOR AC3264 et AC3266 15

5.4 Technologie de raccordement 15
5.5 Accessoires de raccordement 15
5.6Alimentation AUX/fusible 16

6 Mise en service / adressage. 17

6.1 Adressage avec I'unité d'adressage AC1154 17

7 Elements de service et d'indication 18

7.1 Fonctionnement/LED 18

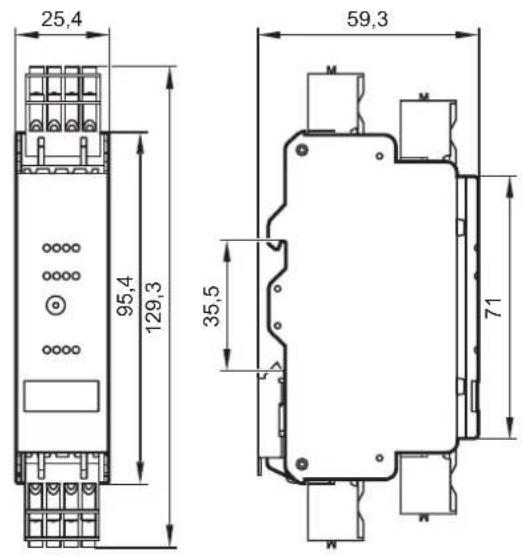

7.2 Schema d'encombrement 19

8 Entretien, réparation et élimination. 20

8.1 Entretien 20
8.2 Nettoyage de la surface du boitier 20
8.3 Reparation 20
8.4 Elimination 20

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

Prendre en compte la notice d'utilisation pour le fonctionnement sur de l'appareil.

1.3 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement de dommages matériels

ATTENTION

Avertissement de dommages corporels

Danger de blessures legères, réversibles.

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des apparéils et des câbles contre l'endommagement.
• Remplacer les apparèils endommagés, car autrement les données techniques et la sécurité sont affectées.

3 Usage prévu

• Les apparèils servent de modules d'entrée et de sortie TOR dans le réseau AS-i. Ils relient max. 4 capteurs (2 fils ou 3 fils) et max. 4 actionneurs au maître AS-i.
• Sorties de l'actionneur sous forme de sorties semi-conducteurs niveau haut avec protection contre les courts-circuits et les surcharges.

Usage autorisé :

• Dans des environnementes industriels (à l'intérieur), l'appareil étant installé de façon fixe avec alimentation selon TBTS, TBTP conformément aux données techniques
• Dans l'armoire électrique.

Utilisation par du personnel qualifié et autorisé en raison de l'indice de protection IP 20.

• AC3200 : 4 entrées TOR / 4 sorties TOR (transistor), alimentation captein via AS-i
• AC3201 : 4 entrées TOR / 4 sorties TOR (transistor), alimentation capteur via AUX
• AC3202 : 4 entrées TOR, alimentation capteur via AS-i
• AC3203 : 4 sorties TOR (transistor)
• AC3204 : 4 entrées TOR, alimentation TOR via AUX
• AC3251 : 4 entrées TOR / 4 sorties TOR (transistor), alimentation captein via AS-i
• AC3257 : 4 entrées TOR / 4 sorties TOR (transistor), alimentation capteur via AUX
• AC3264 : 4 entrées TOR / 3 sorties TOR (transistor), alimentation captein via AS-i
• AC3266 : 4 entrées TOR / 3 sorties TOR (transistor), alimentation capteur via AUX

4 Montage

4.1 Lieu de montage

Pour un fonctionnement correct, installer l'appareil dans un boitier qui ne peut etre ouvert qu'a l'aide d'un outil ou dans une armoire electrique fermée (de protection IP 54 minimum) selon EN 61010.

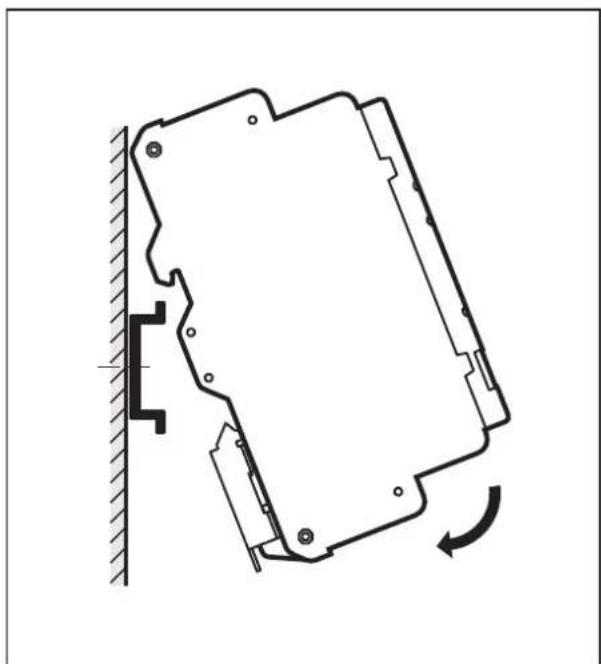

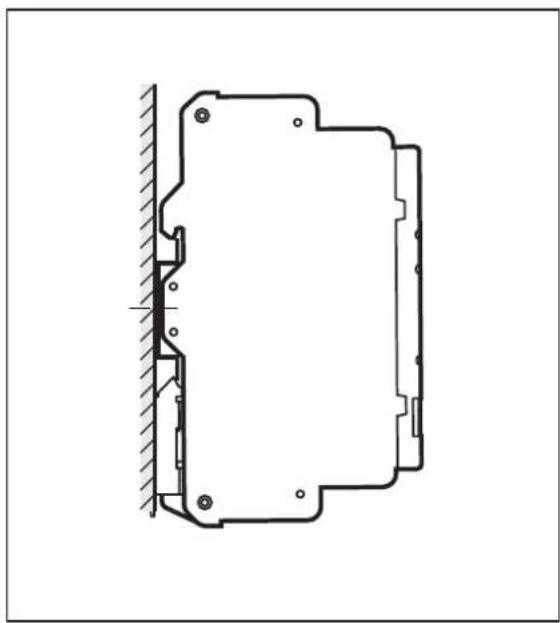

4.2 Montage de l'appareil

Monter l'appareil sur un rail DIN 35 mm.

Laisser suffisamment d'espace (≥ 50~mm) en bas et en haut de l'armoire electrique pour permettre une libre circulation de I'air et eviter un echauffement excessif.

4.3 Juxtaposition d'appareils identiques

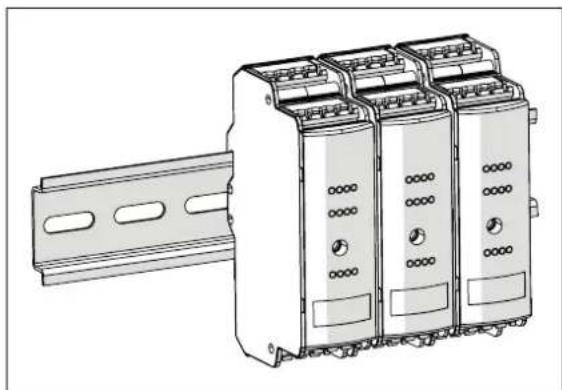

Fig. 1: Juxtaposition d'appareils identiques

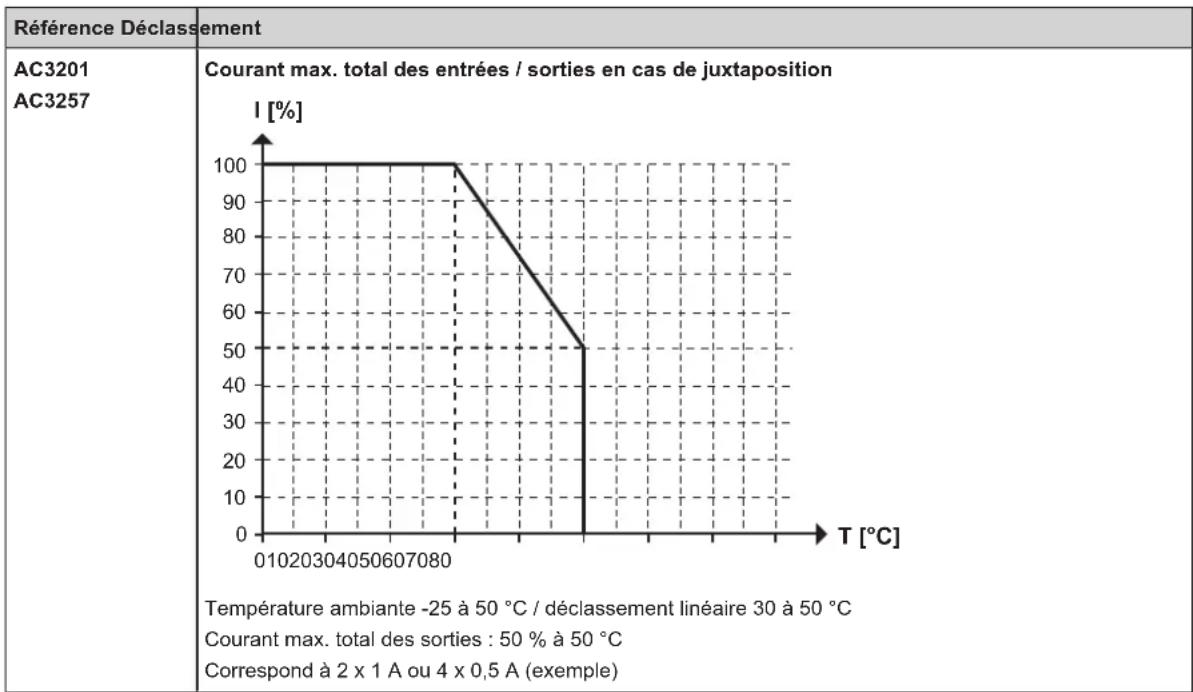

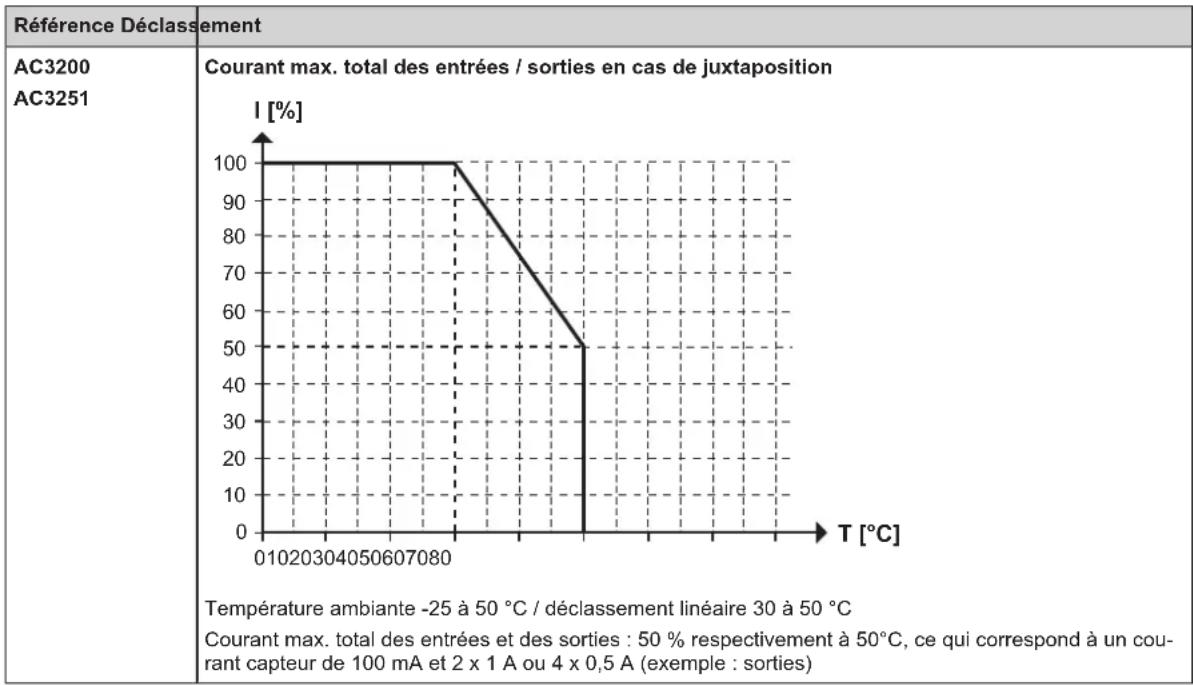

4.4 Déclaration pour la juxtaposition d'appareils identiques

En cas de juxtaposition d'appareils identiques, le déclassemment s'applique conformément aux tableaux suivants :

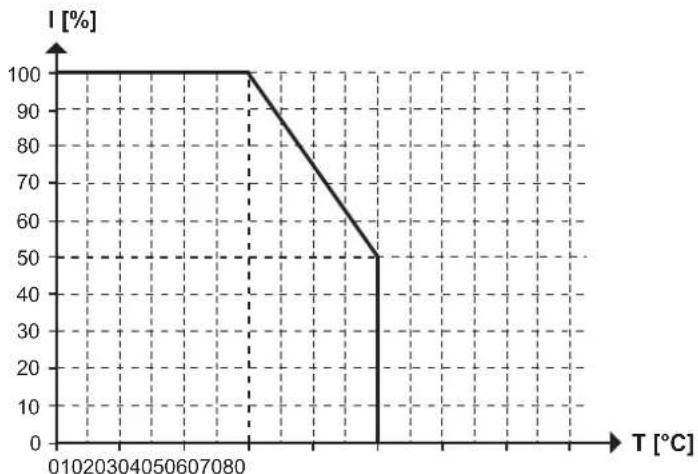

Référence Dépréciement

AC3264 Courant max. total des entrées / sorties en cas de juxtaposition

Température ambiente -25 à 50 °C / déclassement linéaire 30 à 50 °C

Courant max. total des entrees et des sorties : 50 % respectivement à 50 °C, ce qui correspond à un courant capteur de 100 mA et 1 A + 0,5A ou 3 x 0,5 A (exampie : sorties)

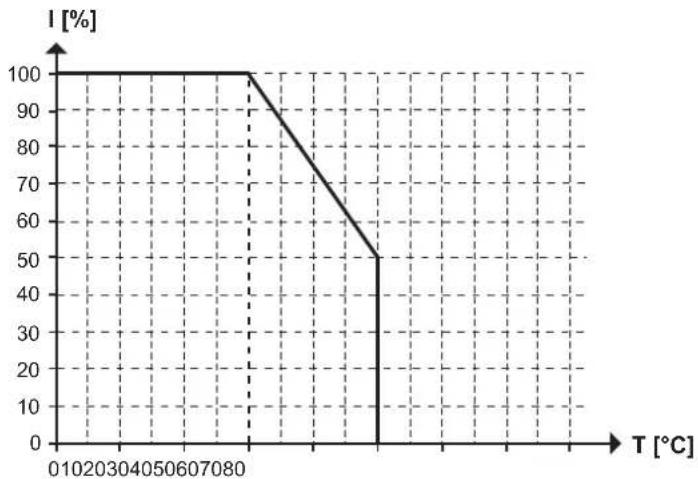

Référence Dépréciement

AC3266 Courant max. total des entrées / sorties en cas de juxtaposition

Température ambiente -25 à 50°C / déclassement linéaire 30 à 50°C

Courant max. total des des sorties : 50 % à 50 °C, ce qui correspond à 1 A + 0,5A ou 3 x 0,5 A (exemple : sorties)

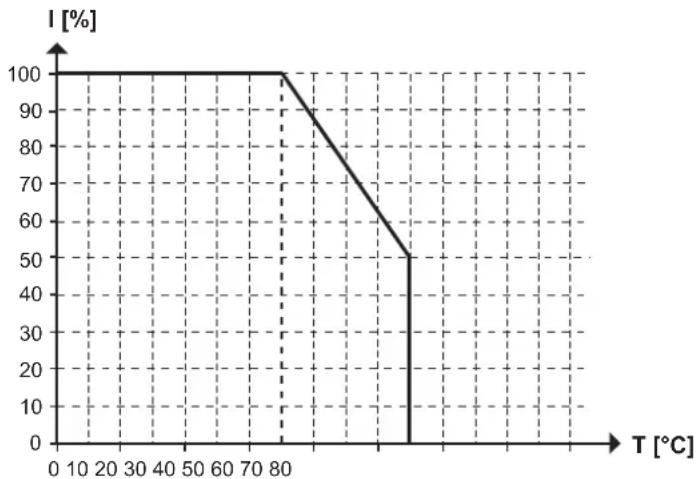

Référence Déclaration

AC3203 Courant m

ax. total des sorties en cas de juxtaposition

Température ambiente -25 à 55 °C / déclaration linéaire 35 à 55 °C

Courant max. total des des sorties : 50% à 55^ , ce qui correspond à 2 x 1 A ou 4 x 0,5 A (exemple : sorties)

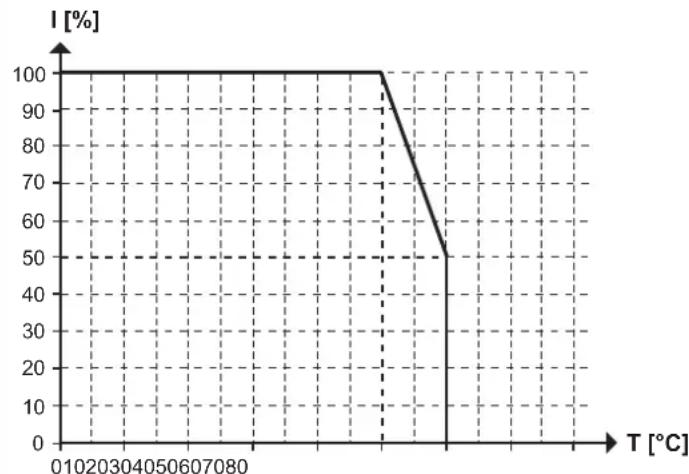

Référence Déclaration

AC3202 Courant n

ax. total des entrées en cas de juxtaposition

Température ambiente -25 à 60 °C / décalssement linéaire 50 à 60 °C

Courant max. total des entrées : 50 % à 60 °C, ce qui correspond à un courant captein de 100 mA.

4.5 Juxtaposition d'appareils différents

INFORMATION IMPORTANTE

Si des apparèils sont montés côte à côte, cela peut entraîner un échauffement entre les apparèils.

Dysfonctionnement / dommage possible.
Lorsque des apparèils différents sont montés côte à côte, tener compte de l'échauffement interne de tous les apparèils et respecter les conditions ambiantes de chaque apparéil.

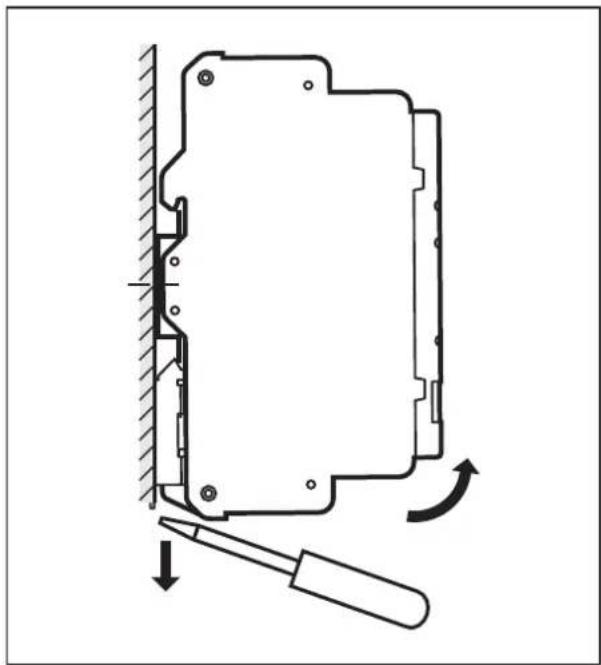

4.6 Démonter l'appareil

4.7 Montage des capteurs

Suivre les instructions de montage du fabricant.

5 Raccordement électrique

5.1 Consignes generales de raccordement

Avant le raccordement de l'appareilmettre l'installation hors tension. Le cas échéant,mettre également hors tension les circuits des charges des entrées/sorties alimentetes séparation.
Respecter les reglementations nationales et internationales relatives à l'installation de matériel électrique.

AS-i / AUX unquivalent admissible comme SELV / PELV.
Ne pas utiliser des bornes non raccordées et non indiquées dans le schéma comme bornés de dérivation.

Les surfaces facilement accessibles de l'appareil sont isolées des circuits AS-i / AUX avec une isolation de base selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension II jusqu'à une tension nominale de 300V ).

Ceci ne s'applique pas aux zones de raccordement et aux ouvertures de refroidissement (IP 20)

Les circuits AS-i / AUX sont isolés les uns des autres par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II).

Le cablage externe doit etre effectue de maniere a garantir l'isoation necessaire des autres circuits.

Ne pas raccorder les connexions I1 ... I4 et I+, I- à un potentiel externe.

Le pouvoir d'enclenchement et le pouvoir de déclenchement pour la commande d'électrovannes sont consus pour des valeurs jusqu'à 20 W (selon CEI 60947-5-2, classe d'utilisation DC-13).

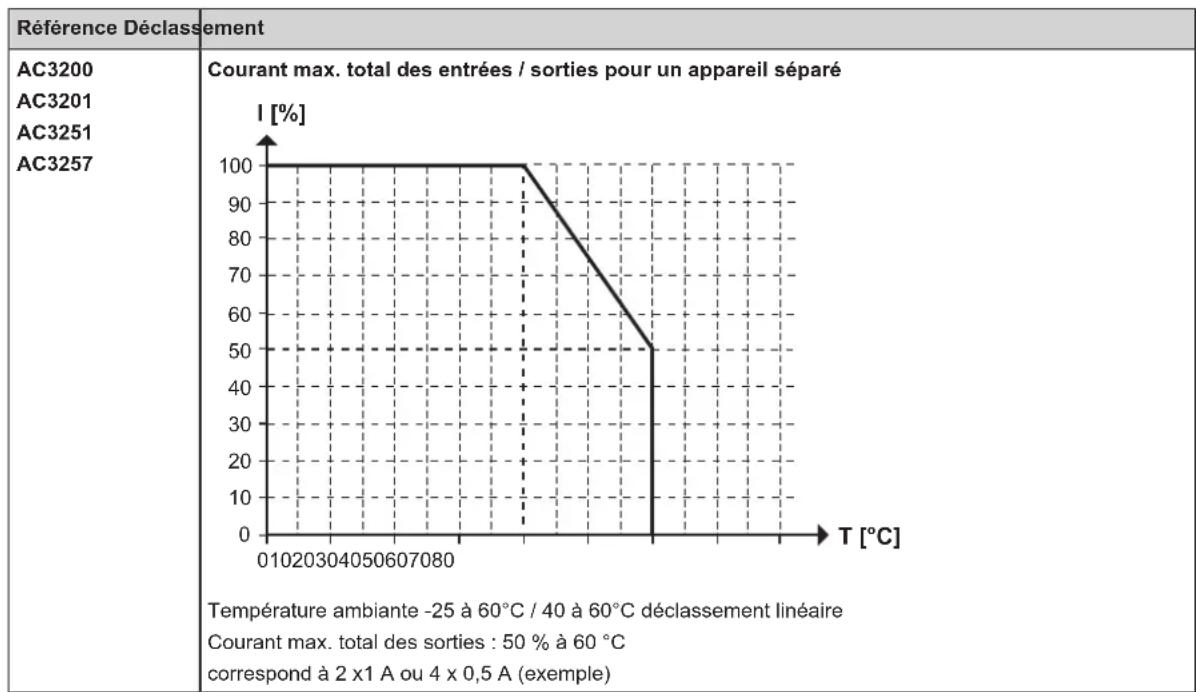

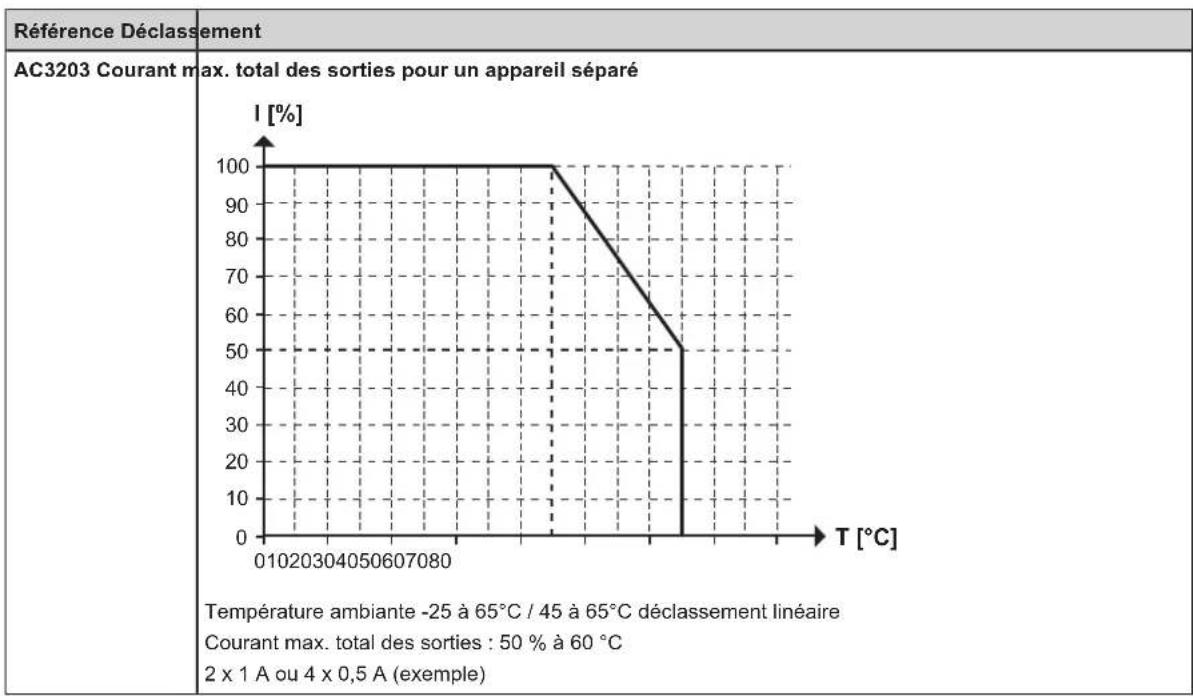

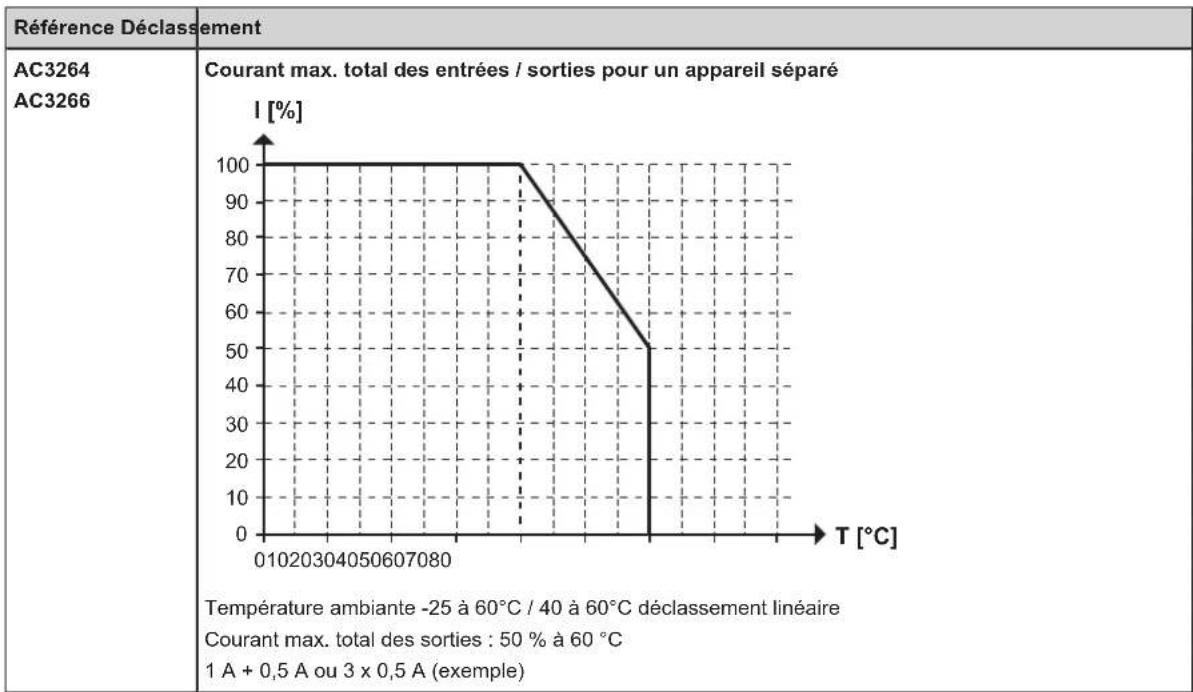

5.2 Déclassements pour des appareils montés seuls

Respecter le déclassement de la courant max. en fonction de la température ambiente selon les tableaux suivants :

5.3 Schéma de branchement

5.3.1 Modules d'entres et de sorties TOR AC3200, AC3201, AC3251 et AC3257

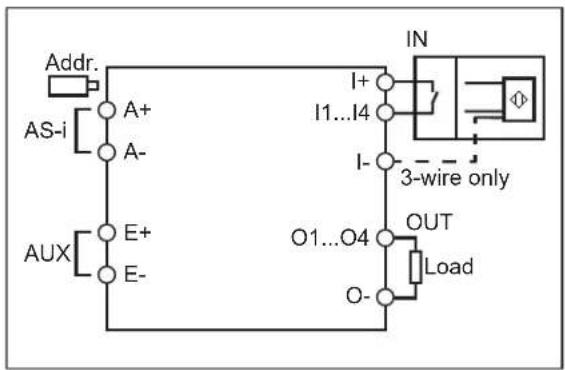

Fig. 2: Schéma de branchement

Fig. 3: Raccordement des bornes

I-alimentation capteur 0V

I+: alimentation capteur +24 V

AC3200, alimentation capteur via AS-i

AC3251:

AC3201

alimentation capteur via AUX

AC3257:

---

O- : sortie de commutation actioneur 0 V

11...14 entree de commutation capteur 1 a 4

O1...O4 sortie de commutation actionneur 1 à 4

A+：AS-i+

A-： AS-i-

E+ : alimentation en tension externe (AUX) pour

capteurs (AC3201, AC3257) / actionneurs

+24V

E-：

alimentation en tension exter (AUX) pour

capteurs (AC3201, AC3257) / actionneurs

+0V

5.3.2 Modules d'entrées TOR AC3202 et AC3204

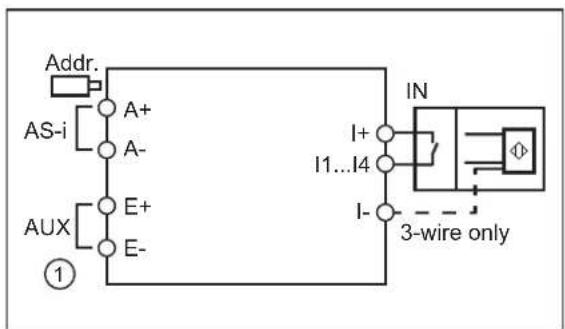

Fig. 4: Schéma de branchement

1:subsection AC3204

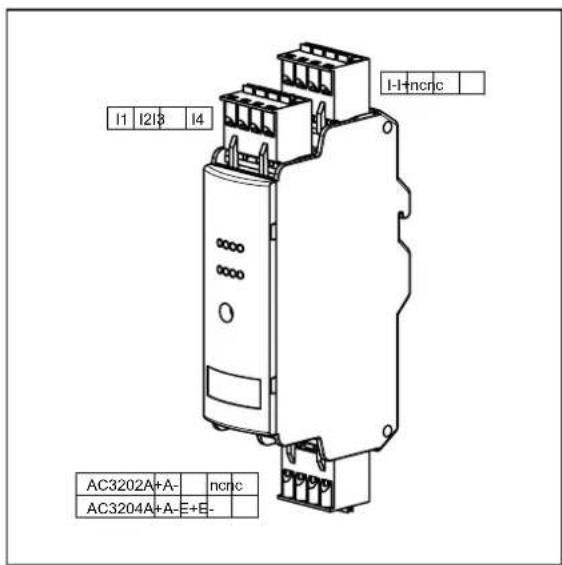

Fig. 5: Raccordement des bornes

1-alimentation capteur 0V

1+: alimentation capteur +24 V

AC3202 : Alimentation des capteurs via AS-i

AC3204 : alimentation capteur via AUX

11...14 entrée de commutation capteur 1 à 4

A+; AS-i+

A-AS-i

E+ : alimentation en tension externe (AUX) pour

capteurs +24V (seulement pour AC3204)

E-alimentation en tension exter (AUX) pour

capteurs 0V (seulement pour AC3204)

n.c.: non utilisee

5.3.3 Module de sortie TOR AC3203

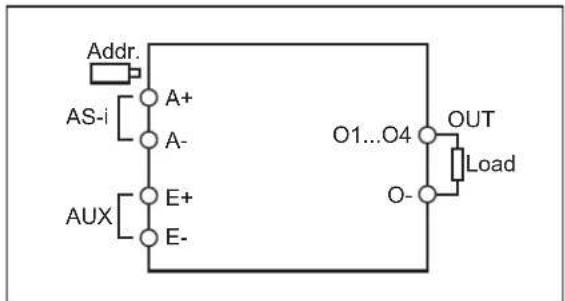

Fig. 6: Schéma de branchement

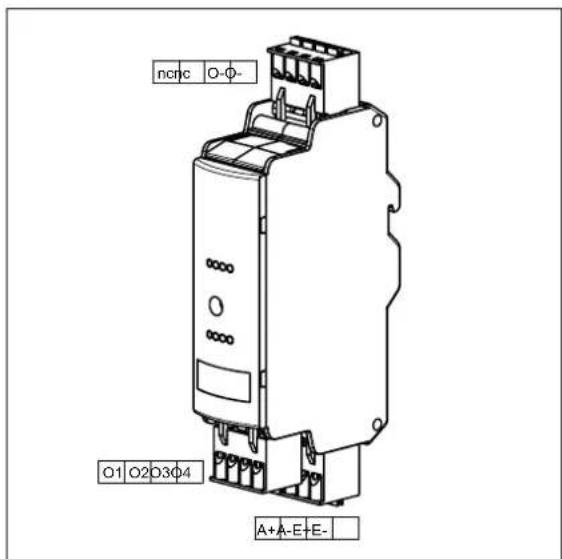

Fig. 7: Raccordement des bornes

O- : sortie de commutation actioneur 0 V

O1...O4: sortie de commutation actioneur 1 à 4

A+：AS-i+

A-AS-i

E+ : Alimentation en tension externe (AUX) pour

actionneurs +24V

E- : Alimentation en tension externe (AUX) pour

actionneurs 0V

n.c.: non utilisee

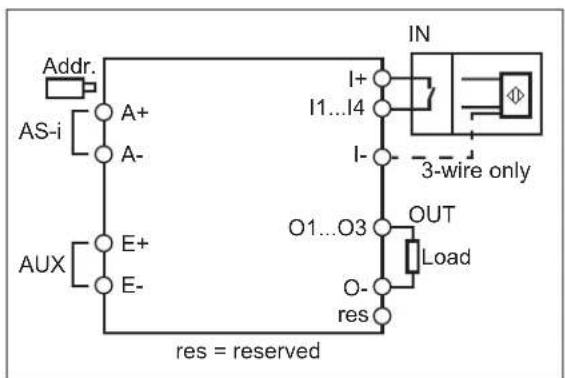

5.3.4 Modules d'entrées et de sorties TOR AC3264 et AC3266

Fig. 8: Schéma de branchement

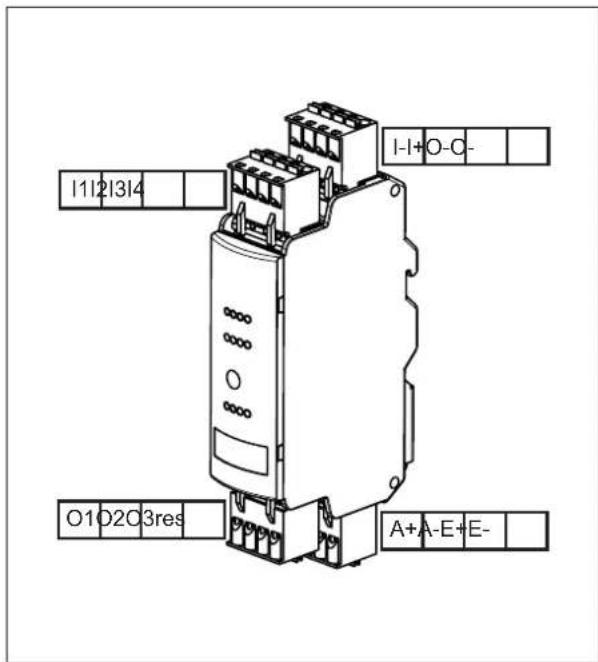

Fig. 9: Raccordement des bornes

I-alimentation capteur 0V

I+: alimentation capteur +24 V

AC3264 : Alimentation des capteurs via AS-i

AC3266 : alimentation capteur viaAUX

O- : sortie de commutation actioneur 0 V

11...14 entree de commutation capteur 1 a 4

O1...O3 sortie de commutation actioneur 1 à 3

A+ : AS-i +

A- AS-i -

E+ : alimentation en tension externe (AUX) pour capteurs (AC3266) / actionneurs +24 V

E- : alimentation en tension exter (AUX) pour capteurs (AC3266)/actionneurs +24V res. : réservé

5.4 Technologie de raccordement

INFORMATION IMPORTANTE

Pas d'indice de protection IP 20 sans connecteur.

Mettre des bornes sur les connecteurs non utilisés.
Respecter IP 20.

Dénudez l'iso1ation des cables de connexion sur 10mm

5.5 Accessoires de raccordement

L'appareil est fourni avec un connecteur.

5.6 Alimentation AUX / fusible

Seulément pour le raccordement à une alimentation isolée galvaniquement avec un fusible homologué UL de 10 A en amont à AUX (E^+)

Comme alternative une alimentation Class 2 peut etre utilise pour alimenter AUX.

Il est également possible d'utiliser un circuit à énergie limite conforme à la norme UL61010 pour alimenter AUX.

Se référer aux données techniques pour l'alimentation de AUX.

La longueur maximale du cable est de 30m

6 Mise en service / adressage

A la livraison, l'adresse est 0.

6.1 Adressage avec l'unité d'adressage AC1154

Le module monté et cable peut être adressé par le cordon d'adressage (E70213) via l'interface d'adressage intégrée.

Si un esclave est utilisé en combinaison avec un maitre de la nouvelle génération (version 2.1), une adresse entre 1A et 31B peut être可以选择 avec l'unité d'adressage AC1154.

Si un esclave avec le code ID "A" (mode d'adressage etendu possible) est utilisé en combinaison avec un maitre de la première génération (version 2.0), le paramètre P3 doit être 1 et le bit de sortie D3 doit être 0.* Le bit de sortie D3 ne doit pas être utilisé.

Une adresse entre 1A et 31A doit être attribuée à cet esclave.

• réglage par défaut

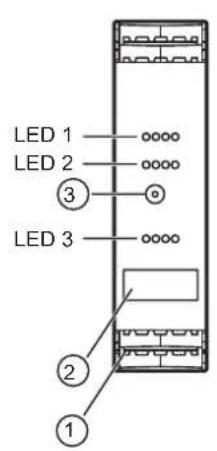

7 Eléments de service et d'indication

1: Borniers avec cages à ressort LED 1: Indication de commutation des entrées capteur I1 à I4 (sauf AC3203)
2: Etiquette LED 2: AS-i, FAULT, AUX (sauf AC3202)
3: Prise d'adressage LED 3: Indication de commutation des sociétés actionneur O1...O4 (sauf AC3202 et AC3204))
4: Rail DIN

7.1 Fonctionnement / LED

LED 1 jaune allumée : entrée (I1...I4) commutée
LED 2 AS-i verte allumée : alimentation en tension AS-i ok
LED 2 FAULT rouge allumée : erreur de communication AS-i, l'éslave ne participe pas à l'échange "normal" de données, ex. adresse d'esclave 0
LED 2 FAULT rouge clignotant : défaut périphérique, par ex. allémentation capteur / sortie en sur-charge ou en court-circuit
LED 2 AUX verte allumée : alimentation externe ok
LED 3 jaune allumée : sortie (O1...O3 / O1...O4) commutée

7.2 Schéma d'encombrement

FR

8 Entretien, réparation et élimination

8.1 Entretien

L'appareil est sans entretien.

8.2 Nettoyage de la surface du boitier

Mettre l'appareil hors tension.
Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.

Nous recommandons des chiffons en microfibres sans additifs chimiques.

8.3 Réparation

L'appareil ne doit être réparé que par le fabricant. Respecter les consignes de sécurité (→ 2 Consignes de sécurité).

8.4 Elimination

Respecter la reglementation du pays en vigueur pour l'élimination ecologique de l'appareil.
