MODE D'EMPLOI AC3218 IFM

Notice d'utilisation Module AS-i SmartLine

AC3218

AC3219

Contenu

1 Remarques préliminaires 3

1.1 Explication des symboles 3

2 Consignes de sécurité 3

3 Fonctionnement et caractéristiques 4

4 Adressage 4

4.1 Adressage avec l'unité d'adressage AC1154 4

5 Montage 5

5.1 Montage de l'appareil 5
5.2 Démontage de l'appareil 5

6 Raccordement electrique 6

6.1 Schema de branchement 6
6.2 Raccordement module analogue AC3218 (0..20 mA) 7

6.2.1 Raccordement d'un actioneur sans alimentation en tension séparée......... 7
6.2.2 Raccordement d'un actioneur analogue avec sa propre alimentation 7
6.2.3 Raccordement d'un actioneur avec alimentation 24 V séparée 8
6.2.4 Consignes de raccordement aux bornes 0 V 8

6.3 Raccordement module analogue AC3219 (0...10V) 9

6.3.1 Raccordement d'un actioneur analogique avec sa propre alimentation.........9
6.3.2 Raccordement d'un actioneur avec alimentation 24 V séparée 10

7 Paramétrage 10
8 Plage de mesure 11

8.1 Module analogue AC3218 11
8.2 Module analogue AC3219 11
8.3 Temps de transmission des valeurs analogiques 11

9 Fonctionnement 12

10 Entretien, réparation et élimination 12

10.1 Entretien 12
10.2 Nettoyage de la surface du boitier 12
10.3Reparation 12
10.4 Elimination des déchets 13

11 Schema d'encombrement 13

1 Remarques préliminaires

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Explication des symboles

Action à faire

Retour d'information, résultat

Reforence croisee

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

L'esclave reçoit des données via l'interface AS-i et les convertit en signaux de sortie analogiques. Le module AS-i est un esclave avec transmission bidirectionnelle des données dans le réseau AS-i.

La transmission des données de l'hôte à l'esclave est asynchrone selon le profil AS-i S-7.3, selon la Specification AS-i V2.11.

• L'esclave peut être utilisé en combinaison avec un maître de la version 2.11 ou supérieure (profil du maître M3 ou M4).
• Sortie courant 0...20 mA (AC3218) ou sortie tension 0...10 V (AC3219)
• R_ pour sortie courant 600 (AC3218)
• R_ pour sortie tension >1 kΩ (AC3219)
• Profil AS-i S-7.3.6
• Nombre maximal de modules par faisceau AS-i : 31
• Temps de conversion (numérique - analogique) dans l'esclave pour quatre voies : < 1 ms
• Alimentation des actionneurs via AS-i (max. 90 mA) ou alimentation exter en tension 24 V TBTP (l'alimentation est selectionnée automatiquement dés qu'une tension exter est appliquée)
  16 bits / 1 A (AC3218) ou 16 bits / 1 mV (AC3219)
• Raccordement des actionneurs via des bornes COMBICON

4 Adressage

Afferter une adresse libre entre 1 et 31.

A la livraison, l'adresse est 0.

4.1 Adressage avec l'unité d'adressage AC1154

Le module monté et cable peut être adressé par le cordon d'adressage (E70213) via l'interface d'adressage intégrée.

Effectuer l'adressage via la prise d'adressage seulement hors tension.

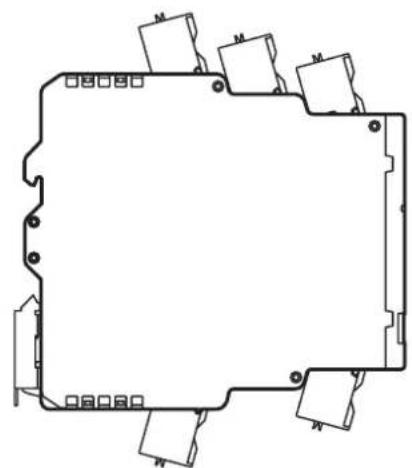

5 Montage

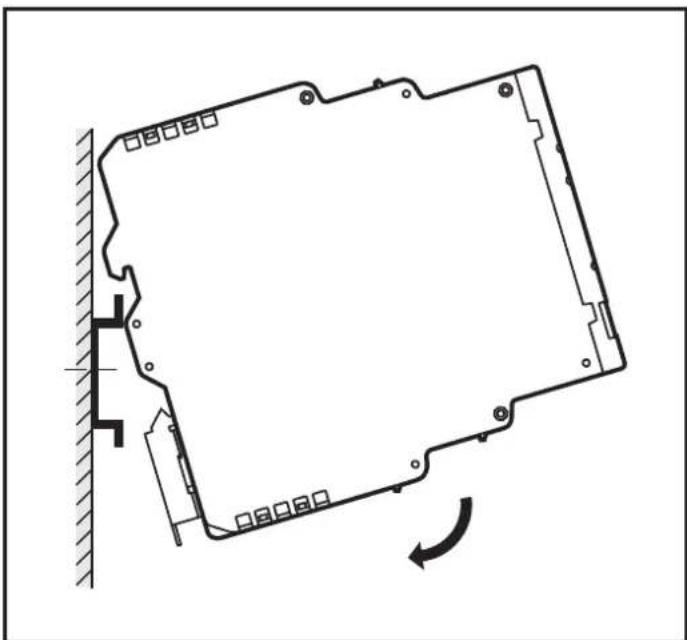

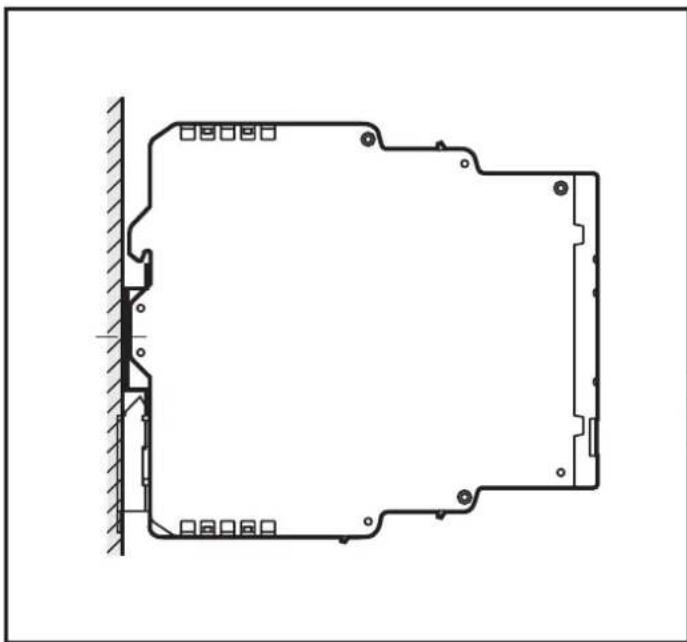

5.1 Montage de l'appareil

Monter l'appareil sur un rail DIN 35 mm.

Laisser suffisamment d'espace en bas et en haut de l'armoire électrique permettant ainsi une libre circulation de l'air pour éviter un échauffement excessif.
Lorsque plusieurs appareils sont montés côte à côte tener compte de l'échauffement interne de tous les appareils et respecter les conditions environnantes de chaque apparéil.

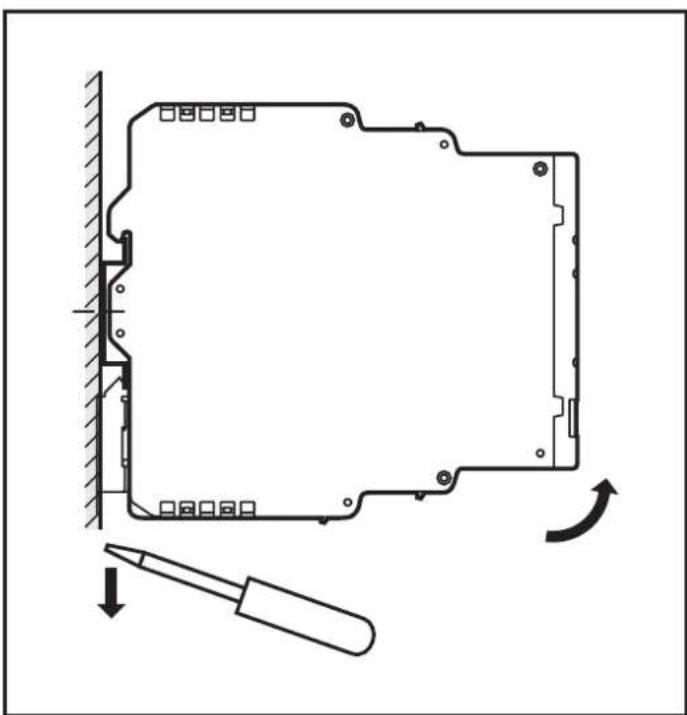

5.2 Démontage de l'appareil

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.
Raccorder l'appareil.

6.1 Schéma de branchement

O+ alimentation actionneurs +24V

C1...C4 sortie analogue courant (AC3218)

V1...V4 sortie analogue tension (AC3219)

O- alimentation actionneur 0 V

0 V sortie analogue 0V

A+ AS-i +

A- AS-i -

E+ alimentation actionneurs externe +24 V

E- alimentation actionneurs externe 0 V

AC3218AC3219

6.2 Raccordement module analogue AC3218 (0...20 mA)

6.2.1 Raccordement d'un actioneur sans alimentation en tension séparée

Un actionneur 2 fils est raccordé aux bornes C1...C4 et 0 V. Les bornes O+ et O- ne sont pas utilisées pour un actionneur sans alimentation en tension séparée.

1: Module analogue
2: Actionneur sans alimentation séparée

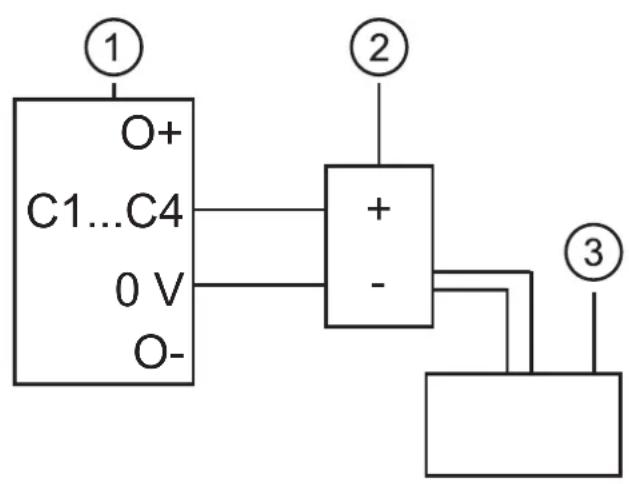

6.2.2 Raccordement d'un actioneur analogue avec sa propre alimentation

Un actionneur 2 fils est raccordé aux bornes C1...C4 et 0 V. Les bornes O+ et O- ne sont pas utilisées pour un actionneur sans alimentation en tension séparée.

1: Module analogue
2: Actionneur avec sa propre alimentation
3: Alimentation TBTP non mise à la terre

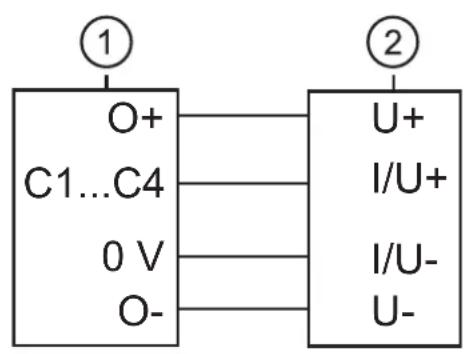

6.2.3 Raccordement d'un actioneur avec alimentation 24 V séparée

Un actioneur avec alimentation séparée est alimenté en tension externe 24 V via les bornes O+ et O-. Le signal est fourni aux bornes C1...C4 et 0 V.

1: Module analogue
2: Actionneur avec alimentation séparée

6.2.4 Consignes de raccordement aux bornes 0 V

• Ne pas relier les bornes 0V (sortie analogue 0 V) des voies respectives des modules de sortie de courant.

  Cette connexion entraine des signaux de courant erronés.

La connexion des bornes 0V (sortie analogue 0V ) entraine un raccordement en parallele des résistances R1 et R2 (voir le schéma). Il en résultat des signaux de courant erreés.

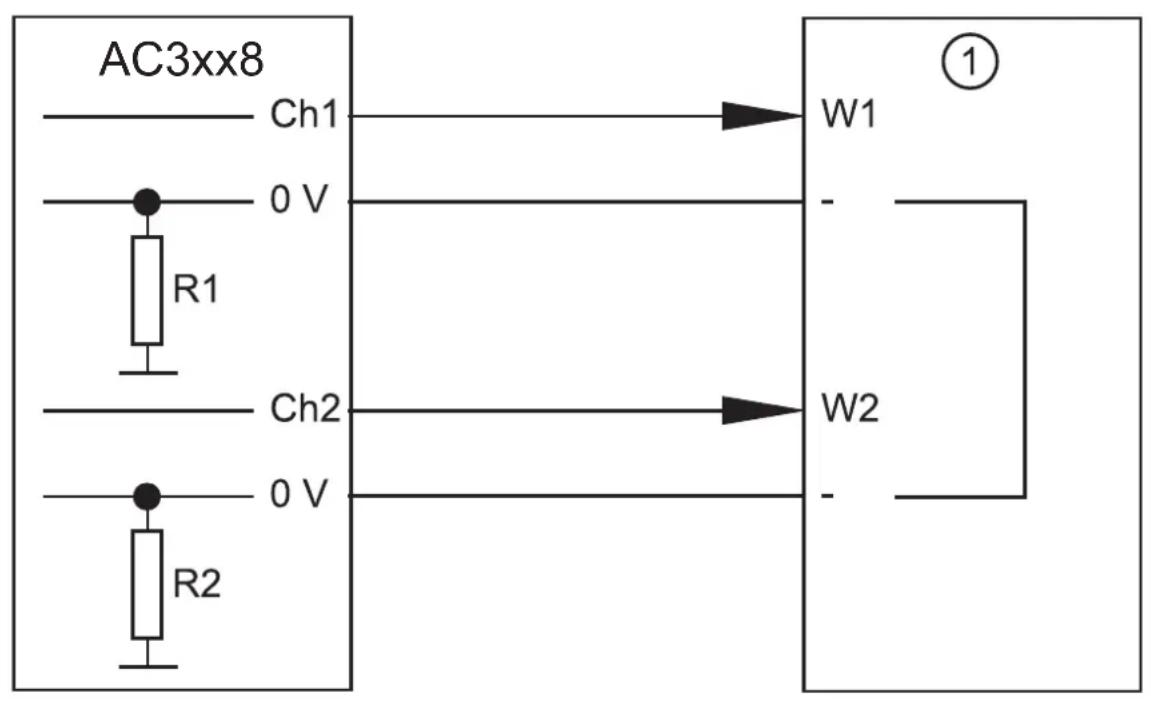

Example

Ce problème peut se produit lors du raccordement d'un variateur de fréquence, c'est-à-dire la connexion de la borne 0V se produit dans le variateur (- commun).

Respecter la documentation du variateur de fréquence.

1: Variateur de fréquence

Comme remedeutiliser deux modules de sortie courant.

6.3 Raccordement module analogue AC3219 (0...10V)

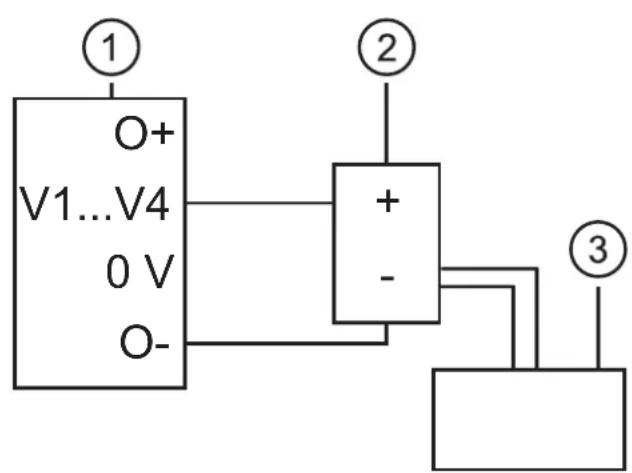

6.3.1 Raccordement d'un actioneur analogique avec sa propre alimentation

Un actionneur avec alimentation intégrée (par ex. un voltmètre) est raccordé aux bornes V1/4 et O-.

1: Module analogue
2: Actioneur avec sa propre alimentation
3: Alimentation TBTP non mise à la terre

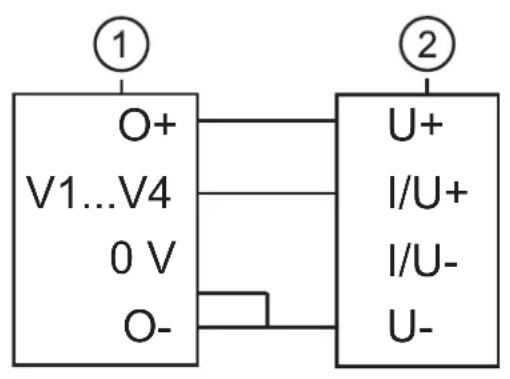

6.3.2 Raccordement d'un actioneur avec alimentation 24 V séparée

Un actioneur avec alimentation séparée est alimenté en tension externe 24 V via les bornes O+ et O-. Le signal est fourni aux bornes V1...V4 et 0 V. Les bornes O- et 0 V doivent être reliées via un shunt.

1: Module analogue
2: Actionneur avec alimentation séparée

7 Paramétrage

Bit de paramètres / Désignation Description
P0non utilisé	1 réservé0 réservé
P1non utilisé	1 réservé0 réservé
P2Défaut périphérique	1 affichage d'erreurs actif0 affichage d'erreurs inactif
P3non utilisé	1 réservé0 réservé

8 Plage de mesure

• Les plages de mesure, le comportement des LED et leur signification sont indiqués dans les tableaux suivants.

8.1 Module analogue AC3218

Plage 0...20 mA	Unités déc.	Unités hexa	LED O1...O4 analogiques	Signification
0...20 mA 0000...	20000 0000...4E20	allumée plage	nominale
20,001...23 mA 2	0001...23000 4E21	...59D8 allumée	au-dessus de la	plage nominale
>23 mA >23000	>59D8 clignote en dehors de la			plage admissible

8.2 Module analogue AC3219

Plage 0...10 V	Unités déc.	Unités hexa	LED O1...O4 analogiques	Signification
0 ...10 V	0000...10000	0000...2710	allumée	plage nominale
10,001...11,5 V	10001...11500	2711...2CEC	allumée	au-dessus de la plage nominale
>11,5 V	>11500	>2CEC	clignote	en dehors de la plage admissible

8.3 Temps de transmission des valeurs analogiques

D'une part le temps de transmission des valeurs analogiques dépend du temps de conversion des signaux numériques en signaux analogiques dans le module AS-i et d'autre part du temps de transmission via l'interface AS-i.

Le temps de conversion des signaux numériques est d'env. 1 ms.

La transmission de 4 valeurs de 16 bits via l'interface AS-i prend 7 cycles AS-i par valeur dans le cas idéal. Avec un temps de cycle AS-i de 5 ms par cycle AS-i, il en résultat un temps de transmission via l'interface AS-i de 4 × 7 × 5 ms = 140 ms.

Dans le cas idéal le temps de transmission total pour la transmission de 4 valeurs analogiques est de 1 ms (temps de conversion) + 140 ms (temps de transmission) = 141 ms.

9 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

Affichage par LED :

LED AS-i verte allumée Alimentation en tension AS-i ok

LED AUX verte allumée Alimentation en tension externe 24 V ok

LED O1...O4 jaunes allumées Signal analogue dans la plage de mesure ou

aucun actioneur raccordé. Il n'est pas possible de différencier si le signal 0 V est appliqué ou si aucun actioneur n'est raccordé.

LED O1...O4 jaunes clignotent Signal analogue en dehors de la plage de mesure (débordement)

LED FAULT rouge allumée Defaut periphérique

Un défaut de périphérique est affché si au moins un des signaux analogiques est en dehors de la plage de mesure.

LED jaune DIAG

-DIAG allumée
-DIAGclignote
-DIAG éteinte

Diagnostic interne

• aucune erreur
• erreur interne (remplacer le module)
• erreur interne (remplacer le module)

10 Entretien, réparation et élimination

10.1 Entretien

L'appareil est sans maintenance.

10.2 Nettoyage de la surface du boitier

Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.

Nous recommends des chiffons en microfibres sans additifs chimiques.

10.3 Réparation

L'appareil ne doit être réparé que par le fabricant.

10.4 Elimination des déchets

Respecter la reglementation du pays en vigueur pour la destruction ecologique de l'appareil.

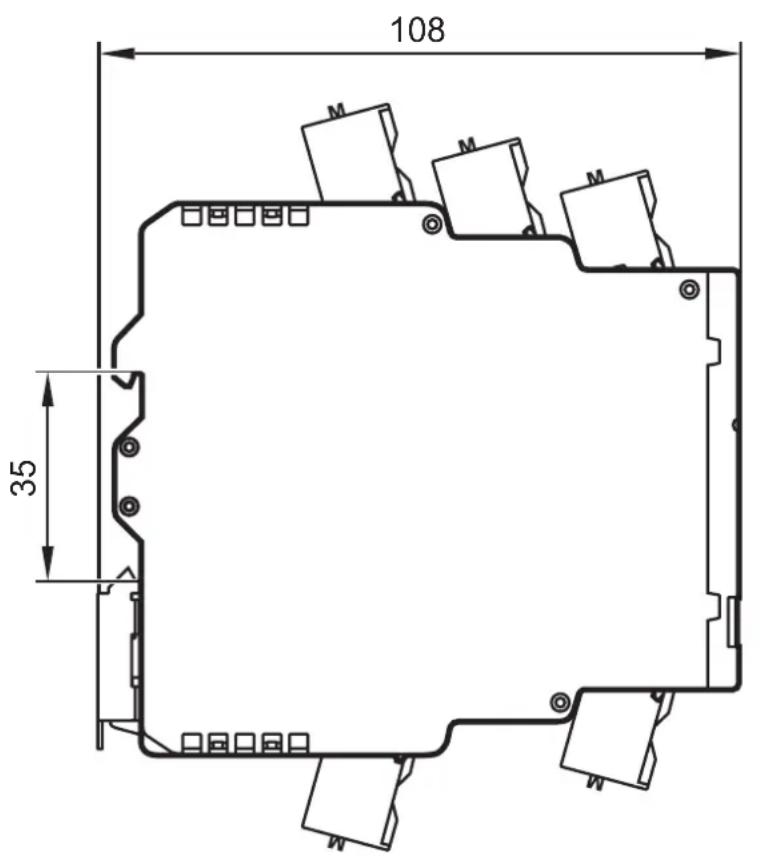

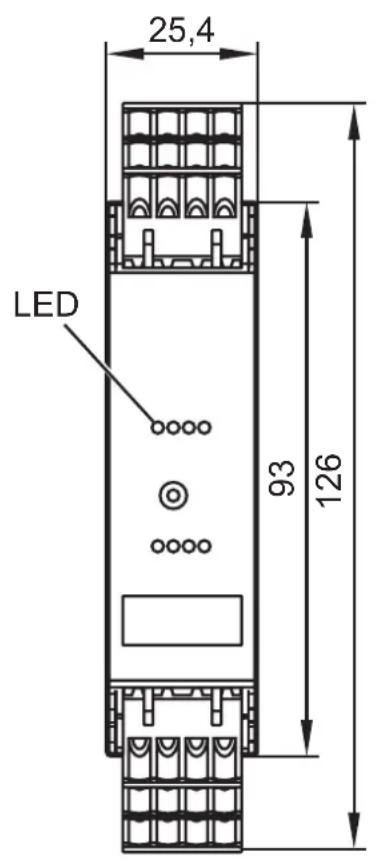

11 Schéma d'encombrement
