MODE D'EMPLOI OJ5028 IFM

Notice d'utilisation

Détecteur réflexe

efector200

OJ50xx

Contenu

Remarque préliminaire 1 3

Symbolesutilisés1.1 3

Fonctionnement et caractéristiques 2 3

3 Montage. 3

Montage du clip de fixation fourni3.1 4

Raccordement électrique 4 4

5 Mise en service. 5

6 Reglages. 5

6.1 Réglage de la sensibilité pour des objets stationnaires 5 6.2 Réglage de la sensibilité pour des objets en mouvement 7 6.3 Réglage de la sensibilité maximale* 8 6.4 Verrou électronique 8 6.5 Programmation de la fonction de sortie* 8 7 Fonctionnement 9 8 Maintenance, réparation et élimination 9

Symboles utilisés 1.1

Action à faire

Retour d'information, résultat → Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

Fonctionnement et CARACTÉRISTIQUES2

En combinaison avec un réflecteur '' nid d'abeille '' ou une bande adhésive, le détecteur reflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée ("range") : étiquette (sur réflécteur "nid d'abeille" Ø 80 mm).

MONTAGE3

LED1: bouton de réglage2:

• Dans les paragraphes suivants, le montage et le réglage sont décrits à l'aide de la version front. Les fonctions des appareils avec version side sont identiques.

Fixer le réflecteur "nid d'abeille" ou la bande adhésive.

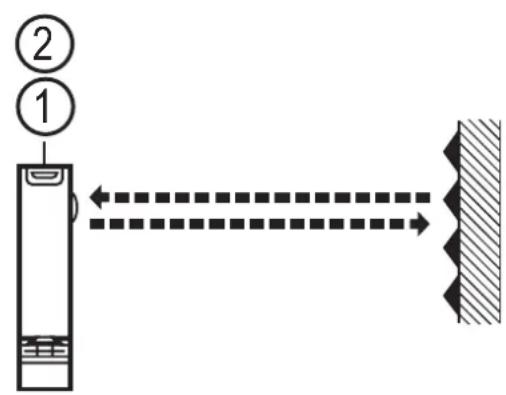

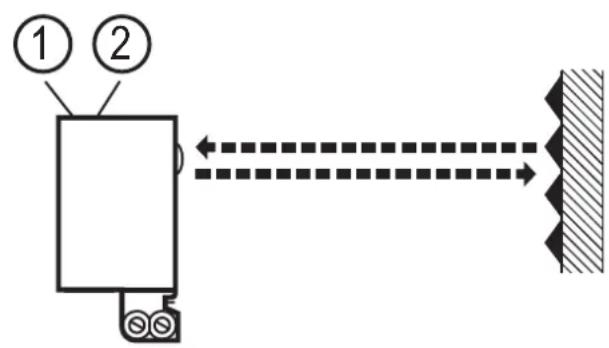

Orienter le détecteur reflex et le fixer à l'aide d'un dispositif de fixation ; le spot lumineux doit rencontrer le reflecteur "nid d'abeille".

Portée maximale seulement en cas d'orientation exacte.

Montage du clip de fixation fourni 3.1

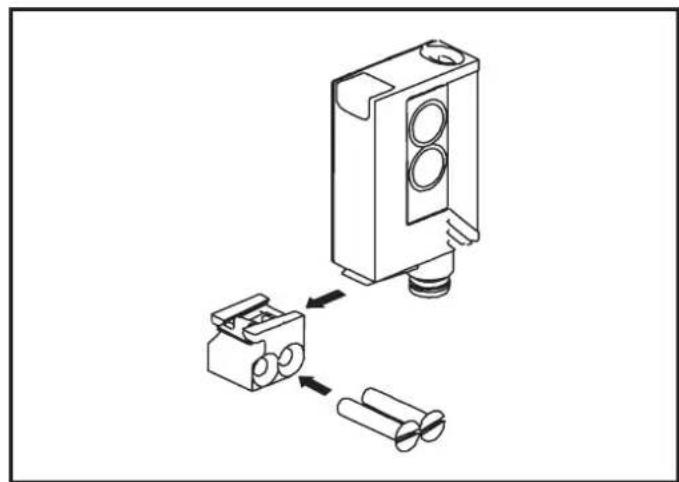

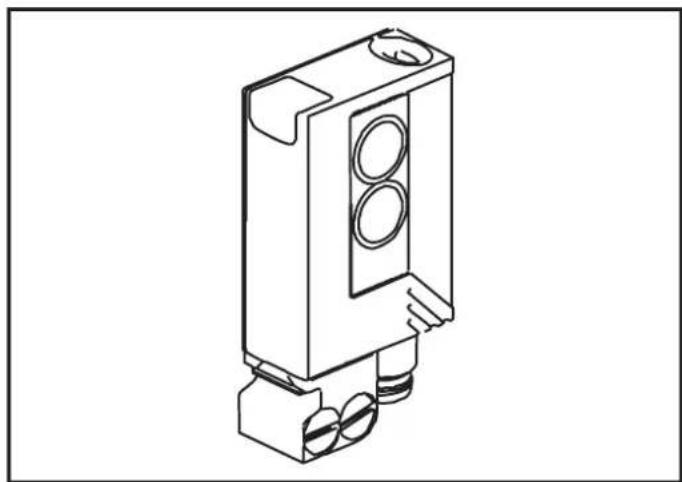

Serrer le clip de fixation avec les vis fournies et glisser l'appareil dans le guide du clip jusqu'au tic du ressort.

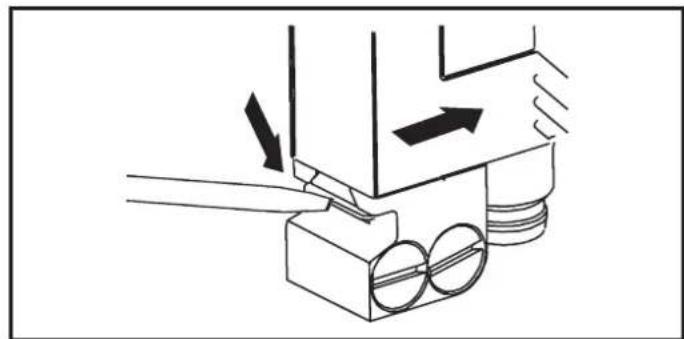

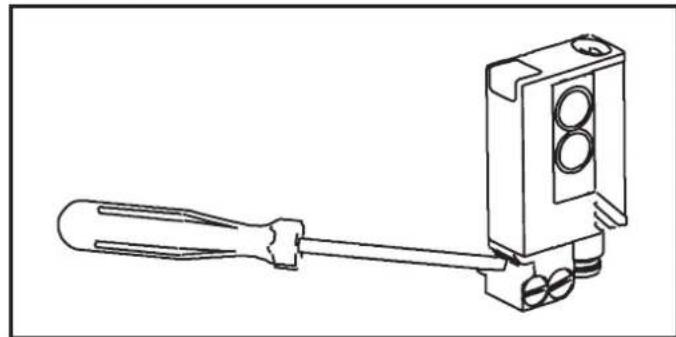

Pour desserrer l'appareil, appuyer le ressort vers le bas à l'aide d'un tournevis et enlever l'appareil du clip de fixation.

Raccordement ÉLECTRIQUE4

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.

Raccorder l'appareil comme suit : ▶

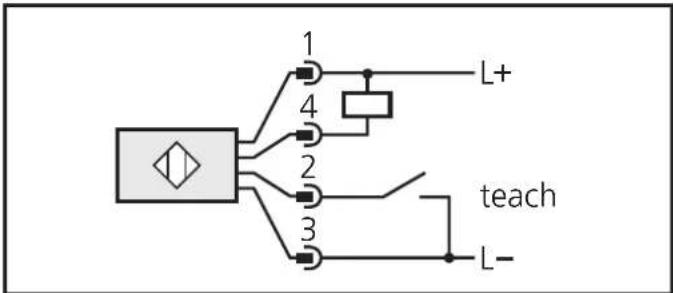

DC PNP

Couleurs des fils conducteurs des appareils à câble : BN = brun, BU = bleu, BK = noir, WH = blanc

Programmation de la fonction de sortie par bouton de réglage ou fil teach ( 6.5 Programmation de la fonction de sortie).

Mise en service 5

Le détector reflux est opérationnel sans réglages supplémentaires (plug and play) et est réglé à la portée maximale. Cela signifie que le détector reflux opère avec la capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si un objet partiellement transparent ou un petit objet est à détector.

RÉGLAGES6

Réglage de la sensibilité pour des objets stationnaires*6.1

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. > L'appareil est en mode de programmation. >
2	Régler la sensibilité avec l'objet. Appuyer une fois. ►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►amba.
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3	Réglage de la sensibilité sans objet. Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1 s, après env. 3 s la LED verte > s'allume. L'appareil est en mode de fonctionnement. >

Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse.

• La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante. Signalisation : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairage ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. Si le bouton de réglage n'est pas touché pendant 15 min. lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité pour des objets en mouvement*6.2

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. > L'appareil est en mode de programmation. >

2	Faire passer les objets dans la zone de détction de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.). Appuyer une fois. Appuyer une fois. Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3

Faire passer les objets dans la zone de détction de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.). Appuyer une fois. Les LED jaune et verte s'éteignent pendant env. 1 s, après env. 3 s la LED verte > s'allume. L'appareil est en mode de fonctionnement. >

• La sensibilité peut également être régée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante. Signalisation : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairagement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. Si le bouton de réglage n'est pas touché pendant 15 min. lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale*6.3

Passer dans le mode de programmation (→ étape 1).

Aligner l'appareil de façon à ce qu'aucune lumière ne soit refléchie.

Appuyer 2 fois sur le bouton de réglage (→ étapes 2 et 3).

• La sensibilité maximale peut également être régée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

Verrou électronique 6.4

Pour verrouiller, le fil teach est activé pendant env. 15 s à 20 s.*

Pour déverrouiller, le fil teach est activé de nouveau pendant env. 15 s à 20 s.*

• Pour activer la fonction, le fil teach (broche 2 / WH) est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

Programmation de la fonction de sortie*6.5

Appuyer pendant 10 s.

Après 2 s, la LED rouge commence à clignoter rapidement. Ensuite, les LED jaune et verte clignotent en alternance. Après 10 s, toutes les LED s'éteignent, la fonction de sortie a changé déclaration à obscurcissement (ou vice versa).

• La fonction de sortie peut également être programmée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

FONCTIONNEMENT7

Vérifier le bon fonctionnement de l'appareil.

Affichage par LED.

LED verte allumée L'appléil est opérationnel.
LED jaune allumée $ortie commutée.
LED rouge allumée	Perturbation lors de la détction de l'objet, par ex. déréglage, encrassement des lentilles
LED jaune + rouge	Clignotent en alternance, 2 Hz : sortie court-circuitée. Clignotent en alternance, 1 Hz : perturbation interne. -sortie non commutée).

Maintenance, réparation et ÉLIMINATION8

Dégager les lentilles de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
