MODE D'EMPLOI EIO330 IFM

Notice d'utilisation Adaptateur Bluetooth EIO330 80297939 / 0005 / 2021 FREIO330 Adaptateur Bluetooth

• Contenu 1 Remarques préliminaires p. 3
• 1.1 Symboles utilisés p. 3
• 2 Consignes de sécurité p. 4
• 3 Usage prévu p. 5
• 4 Fonctionnement p. 6
• 5 Raccordement électrique p. 7
• 6 Elément de visualisation p. 8
• 6.1 Elément de visualisation RVB p. 8
• 6.2 Affichage de l’état RVB p. 8
• 7 Mise en service de l’application moneo|blue p. 9
• 7.1 Les fonctions de moneo|blue p. 9
• 7.2 Configuration minimum p. 9
• 7.3 Installation de moneo|blue p. 9
• 7.4 Connecter à l’appareil mobile p. 9
• 8 Copyright et marques p. 10
• 9 Homologations et attestations p. 11
• 10 Maintenance, réparation et élimination Adaptateur Bluetooth EIO330 p. 12

1 Remarques préliminaires Notice d’utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaireEIO330 Adaptateur Bluetooth

2 Consignes de sécurité

• L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l’opérateur et à l’utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l’opérateur et à l’utilisateur et, le cas échéant, à tout personnel autorisé par l’installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d’utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d’utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).

• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement.Adaptateur Bluetooth EIO330

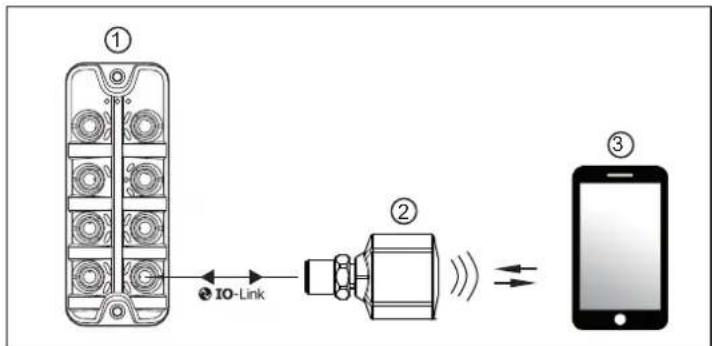

1: Maître IO-Link 2: EIO330 3: Appareil mobile avec connexion BluetoothEIO330 Adaptateur Bluetooth

4 Fonctionnement L'EIO330 écoute la communication IO-Link sur un maître. En utilisant un smartphone ou une tablette, il est possible de lire et de décrire via Bluetooth et une application correspondante tous les appareils connectés. Grâce à une mémoire intégrée, l'appareil peut aussi être utilisé comme enregistreur de données autonome. Toutes les fonctions disponibles sont accessibles via moneo|blue. L'appareil ne supporte pas les appareils IO-Link 1.0. Cet appareil utilise une communication IoT Core spécifique ifm via IO-Link. Le nombre et la gamme de fonctions des dispositifs raccordables de ce type (par ex. E30443 et EIO330) dépendent de la version du progiciel du maître IO-Link utilisé. Le port correspondant du maître doit être configuré en port IO-Link.Adaptateur Bluetooth EIO330

5 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié. Tension d'alimentation TBTS, TBTP selon la fiche technique. u Mettre l'installation hors tension. u Raccorder l'appareil comme suit :

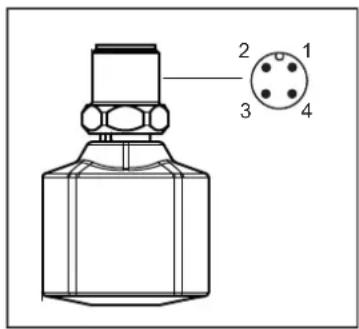

Broche Connecteur M12, 4 pôles 1: L+ 2: Aucune fonction 3: L- 4: IO-Link Type de port maître requis: port classe AEIO330 Adaptateur Bluetooth

6 Elément de visualisation 6.1 Elément de visualisation RVB

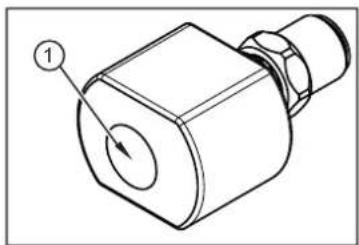

Couleur Description rouge Affichage en cas de dysfonctionnement vert Affichage de fonctionnement bleu Bluetooth 1: Elément de visualisation RVB 6.2 Affichage de l’état RVB Description LED (élément de visualisation RVB) Tension d’alimentation trop basse LED éteinte Identification optique de l'appareil Verte, clignote deux fois à 1 Hz Défaut de l'appareil (remplacement nécessaire) Rouge, allumée Bluetooth couplé, enregistrement de données actif Bleue, clignote à 1 Hz Communication IO-Link détectée, enregistrement actif Verte, clignote à 1 Hz Bluetooth couplé Bleue, allumée Tension d’alimentation ok Verte, allumée Mise à jour de l’appareil Verte, clignote brièvement à 1 HzAdaptateur Bluetooth EIO330

7 Mise en service de l’application moneo|blue 7.1 Les fonctions de moneo|blue moneo|blue est utilisé pour transférer, visualiser et paramétrer les données en temps réel de l’EIO330. Les données sauvegardées peuvent être lues via un fichier de données. Des paramètres acycliques et des données process cycliques peuvent être lus et écrits. 7.2 Configuration minimum Afin d'installer moneo|blue sur un appareil mobile comme un smartphone ou une tablette une connexion internet est nécessaire. moneo|blue est disponible dans le « Apple APP Store » ou « Google Play Store ». Configuration minimum requise pour l'appareil mobile :

• Système d'exploitation iOS, version 8.0 ou supérieure

• Système d'exploitation Android, version 4.3 ou supérieure 7.3 Installation de moneo|blue u Ouvrir l'Apple APP Store ou le Google Play Store. u Rechercher moneo|blue. u Suivre les instructions d'installation. Lorsque l'application moneo|blue est utilisée pour la première fois, mettre à jour le catalogue IODD. moneo|blue 7.4 Connecter à l’appareil mobile. u Activer la transmission de données Bluetooth sur l'appareil mobile. u Positionner l'appareil mobile dans la portée de l'EIO330. u Sélectionner l'EIO330 souhaité. u Saisir le mot de passe pour l’accès 0000. Pour des informations sur moneo|blue voir la description de l'application.EIO330 Adaptateur Bluetooth

8 Copyright et marques Toutes les marques et raisons sociales utilisées sont soumises au copyright des sociétés respectives. Apple® est une marque enregistrée d'AppleInc. Google® est une marque enregistrée de GoogleLLC. Bluetooth® est une marque enregistrée de BluetoothSIGInc. Le système d'exploitation iOS® est une marque enregistrée d'AppleInc. Le système d'exploitation Android® est une marque enregistrée de GoogleLLC.Adaptateur Bluetooth EIO330

9 Homologations et attestations La déclaration de conformité UE, les homologations et les attestations spécifiques aux pays sont disponibles sur: www.ifm.com/fr Remarques pertinentes pour les homologations: Ò Notice jointeEIO330 Adaptateur Bluetooth

10 Maintenance, réparation et élimination L’appareil est sans maintenance. u En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm. u Ne pas ouvrir l’appareil. Aucune opération de maintenance ne peut être effectuée par l’utilisateur. L’appareil ne doit être réparé que par le fabricant. u Le nettoyage de l’appareil se fait au moyen d’un chiffon sec. u Respecter la réglementation nationale en vigueur pour la destruction écologique de l’appareil.
