EVC820 - Commutateur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur / Connecteur
Marque	IFM
Modèle	EVC820
Dimensions	Longueur 50 mm, Diamètre 15 mm
Poids	Environ 20 g
Matériau du boîtier	Acier inoxydable et plastique
Degré de protection	IP67
Température de fonctionnement	-25 °C à +85 °C
Tension d'alimentation	10...30 V DC
Courant nominal	200 mA
Couple de serrage	0,3...0,5 Nm (à la main)
Fonctions principales	Connexion de capteurs, transmission de signaux
Type de raccordement	Connecteur M12
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Respecter les consignes de montage ; débrancher l'alimentation avant intervention
Pièces détachées et réparabilité	Non réparable ; remplacer l'ensemble en cas de défaut
Informations générales	Notice de montage incluse ; compatible avec les capteurs IFM

FOIRE AUX QUESTIONS - EVC820 IFM

Comment raccorder le connecteur EVC820 au capteur ?

Raccordez le connecteur au capteur en insérant la fiche jusqu'au clic. Serrez ensuite l'écrou à la main avec un couple de 0,3...0,5 Nm pour assurer l'étanchéité.

Quel est le couple de serrage recommandé ?

Le couple de serrage doit être compris entre 0,3 Nm et 0,5 Nm. Serrez uniquement à la main pour éviter d'endommager le connecteur ou le capteur.

Quel est le degré de protection du connecteur EVC820 ?

Le connecteur offre un degré de protection IP67, ce qui le rend étanche à la poussière et protégé contre l'immersion temporaire dans l'eau.

Comment démonter le connecteur du capteur ?

Pour démonter, desserrez l'écrou tout en pressant simultanément le connecteur contre le capteur. Tirez ensuite le connecteur droit pour le retirer.

Puis-je utiliser ce connecteur avec des capteurs analogiques ?

Oui, le connecteur EVC820 est adapté à la transmission de signaux analogiques et numériques, sous réserve de respecter les spécifications électriques (tension 10...30 V DC, courant max 200 mA).

Quelle est la tension maximale supportée ?

La tension d'alimentation maximale est de 30 V DC. Ne pas dépasser cette valeur pour éviter tout risque de détérioration.

Le connecteur EVC820 est-il compatible avec les câbles M12 standards ?

Oui, le connecteur utilise un raccordement M12 standard à 4 ou 5 broches, compatible avec la plupart des câbles et capteurs industriels M12.

Comment nettoyer le connecteur EVC820 ?

Nettoyez le connecteur avec un chiffon sec et non pelucheux. N'utilisez pas de solvants, d'alcool ou de produits abrasifs qui pourraient endommager les joints d'étanchéité.

Que faire si le connecteur est endommagé ou ne fonctionne plus ?

Le connecteur n'est pas réparable. En cas de défaut, remplacez l'ensemble du connecteur par un modèle identique (IFM EVC820) pour garantir la compatibilité et la sécurité.

Où trouver la notice complète du connecteur EVC820 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire prévu.

MODE D'EMPLOI EVC820 IFM

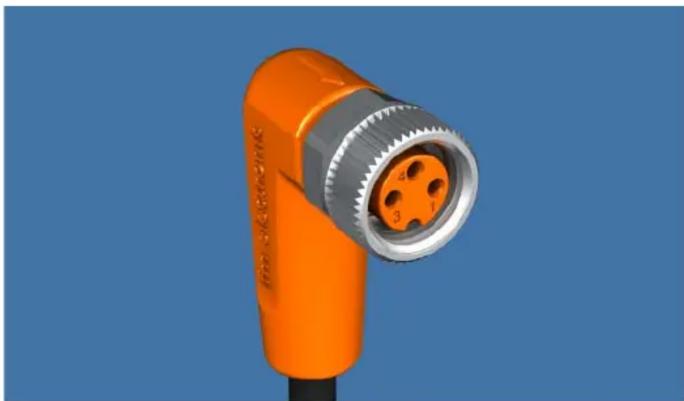

Montagehinweis / Mounting instruction / Instruction de montage

Raccorder le connecteur au capteur. Afin d'assurer le degré de protection indiqué, il faut serrer l'écrou avec un couple de serrage de 0,3... 0,5 Nm (à la main). Pour les connecteurs mâles, observer le couple de serrage du pendant.

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre le capteur.
