Marque	IFM
Modèle	KI0206
Type de produit	Capteur capacitif
Usage prévu	Détection sans contact des métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Méthode de détection	Capacitive
Alimentation électrique	AC/DC, technologie 2 fils ou 3 fils
Sortie	Normalement ouverte (NO) ou normalement fermée (NF), réglable par shunt
Réglage de la portée	Par potentiomètre (tournevis)
Affichage LED	LED jaune : état de la sortie de commutation
Montage	Encastré ou non encastré, respecter les distances minimales
Raccordement électrique	Par connecteur ou boîte de raccordement
Entretien	Aucun entretien nécessaire ; nettoyer la face active des dépôts
Réparabilité	Non réparable
Sécurité	Montage et raccordement par personnel qualifié ; respect des consignes
Elimination	Ecologique selon les règlements nationaux
Homologations	Voir code QR sur l'appareil ou www.ifm.com
Accessoires	Voir notice complète ou site IFM

FOIRE AUX QUESTIONS - KI0206 IFM

Quel type d'objet le capteur KI0206 peut-il détecter ?

Le capteur détecte sans contact les métaux, les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux.

Comment régler la portée du capteur ?

Utilisez un tournevis pour tourner le potentiomètre : tourner dans un sens augmente la portée, dans l'autre la réduit.

Que signifie la LED jaune sur le capteur ?

La LED jaune allumée indique que la sortie de commutation est à l'état passant ; éteinte, elle est à l'état bloqué.

Comment modifier la fonction de sortie (NO/NF) ?

Sur le type KI avec connecteur, déplacez le shunt interne pour choisir normalement ouvert (NO) ou normalement fermé (NF). Pour les types KIE/KGE, retirez ou insérez le shunt.

Quelles distances respecter lors du montage de plusieurs capteurs ?

Respectez les distances minimales indiquées dans la notice (figures 1 à 4) en fonction du diamètre et de la portée pour éviter les interférences.

Le capteur nécessite-t-il un entretien particulier ?

Non, il ne nécessite aucun entretien. Nettoyez simplement la face active de tout dépôt métallique ou corps étranger.

Peut-on réparer le capteur s'il est défectueux ?

Non, l'appareil ne peut pas être réparé. En cas de panne, il doit être remplacé.

Quelles sont les précautions de sécurité à prendre ?

Le montage et le raccordement électrique doivent être effectués par un électricien qualifié. Mettez l'installation hors tension avant le raccordement et respectez les réglementations nationales.

Quelle est la tension d'alimentation du capteur ?

La tension d'alimentation dépend du modèle (AC ou DC). Consultez la fiche technique ou l'étiquette de l'appareil pour les valeurs exactes.

Où trouver des informations supplémentaires sur le capteur ?

Scannez le code QR sur l'appareil ou consultez le site www.ifm.com pour la notice complète, les données techniques et les accessoires.

MODE D'EMPLOI KI0206 IFM

1 Remarques préliminaires 3 1.1 Symboles utilisés 3 2 Consignes de sécurité 4 3 Usage prévu 5 4 Montage 6

4.1 Distance minimale en cas de montage encastré 6 4.2 Distance minimale en cas de montage non encastré 6 4.3 Distance minimale pour le montage de plusieurs appareils 6 4.4 Distance minimale pour le montage du type KD 7

5 Raccordement électrique 8

5.1 Systèmes de raccordement 8

5.1.1 Technologie 2 fils 8 5.1.2 Technologie 3 fils 8

5.2 Réglement de la fonction de sortie du type KGE 8 5.3 Réglement de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9 5.3.2 Technologie 3 fils 9

6 Réglages. 10

6.1 Portée 10 6.2 Réglement de la fonction de sortie par shunt - type KI avec connecteur 10 6.3 Réglement de la fonction de sortie par shunt - type KIE / KGE. 10

7 Fonctionnement 11 8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

✓ Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Fig. 1: Distance minimale en cas de montage encastré Sn: portée

4.2 Distance minimale en cas de montage non encastré

d: diamètre Sn: portée

Fig. 2: Distance minimale en cas de montage non encastré

4.3 Distance minimale pour le montage de plusieurs appareils

Fig. 3: Distance minimale pour le montage de plusieurs appareils d : diamètre Sn: portée

4.4 Distance minimale pour le montage du type KD

Sn: portée Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent être déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : Après un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1.1 Technologie 2 fils

Fig. 5: Technologie 2 fils

1: fusible miniature (pour des appareils AC) 2: commutation négative 3: commutation positive

5.1.2 Technologie 3 fils

Fig. 6: Technologie 3 fils

2 : commutation négative 3 : commutation positive

5.2 Réglage de la fonction de sortie du type KGE

Fig. 7: Boîte de raccordement DC PNP/NPN

5.3.1 Technologie 2 fils

Fig. 8: Boîte de raccordement AC/DC PNP/NPN

Fig. 9: Boîte de raccordement DC PNP/NPN

5.3.2 Technologie 3 fils

Fig. 10: Boîte de raccordement DC NPN

Fig. 11: Boîte de raccordement DC PNP

Fig. 12: Connecteur DC PNP

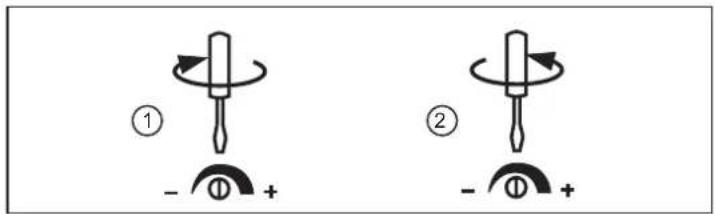

6.1 Portée

Régler la portée via le potentiomètre en utilisant un tournevis.

1: augmenter la portée 2: réduire la portée

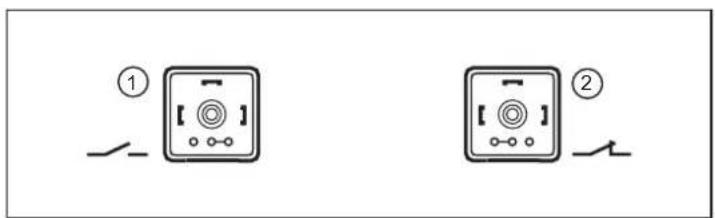

6.2 Réglage de la fonction de sortie par shunt - type KI avec connecteur

1: normalement ouvert (à la livraison) 2: normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

6.3 Réglage de la fonction de sortie par shunt - type KIE / KGE

Fig. 14: Réglage de la fonction de sortie par shunt

1: normalement ouvert (shunt fermé, à la livraison) 2: normalement fermé (shunt ouvert)

Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre éventuel de toute présence de dépôts métalliques ou de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
