KD0024 - Capteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur capacitif
Marque	IFM
Modèle	KD0024
Catégorie	Détecteur capacitif
Usage prévu	Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Technologie de détection	Capacitive
Type de sortie	NO (normalement ouvert) / NF (normalement fermé) sélectionnable par shunt
Alimentation	10-30 V DC / 20-250 V AC (selon version)
Raccordement électrique	2 fils ou 3 fils (technologie AC/DC)
Portée (Sn)	Réglable via potentiomètre (valeur nominale selon modèle)
Réglage de la portée	Potentiomètre avec tournevis
Affichage LED	LED jaune : allumée = sortie passante, éteinte = sortie bloquée
Montage	Encastré ou non encastré (respecter distances minimales)
Matériau du boîtier	Non spécifié (typiquement plastique ou métal)
Protection électrique	Fusible miniature recommandé (pour versions AC)
Température de fonctionnement	Non spécifiée (estimation : -25°C à +70°C)
Indice de protection	Non spécifié (estimation : IP67)
Maintenance	Aucune maintenance requise ; nettoyer la face active des dépôts
Réparabilité	Non réparable
Sécurité	Respecter les consignes de sécurité, montage par personnel qualifié
Informations générales	Notice complète disponible sur ifm.com

FOIRE AUX QUESTIONS - KD0024 IFM

Comment installer le capteur KD0024 ?

Le montage doit être effectué par un électricien qualifié. Respecter les distances minimales indiquées dans la notice (3x Sn pour montage encastré, 1x Sn pour non encastré). Fixer l'appareil solidement et raccorder selon le schéma.

Quelle est la tension d'alimentation du KD0024 ?

L'alimentation peut être en DC (10-30 V) ou AC (20-250 V) selon la version. Vérifier l'étiquette de l'appareil pour les valeurs exactes.

Comment régler la portée du capteur ?

Utiliser un tournevis pour tourner le potentiomètre : tourner vers + pour augmenter la portée, vers - pour la réduire. La portée maximale est indiquée sur l'appareil.

Que détecte le capteur capacitif KD0024 ?

Il détecte sans contact les métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et tous les fluides aqueux.

Comment changer la fonction de sortie (NO/NF) ?

Pour les types KI, KIE, KGE, la fonction se règle par shunt dans le connecteur ou sur l'appareil. Position 1 = NO (à la livraison), position 2 = NF. Utiliser un outil adapté pour déplacer le shunt.

Que signifie la LED jaune ?

LED jaune allumée = sortie de commutation à l'état passant (objet détecté). LED éteinte = sortie bloquée (aucun objet détecté).

Peut-on monter plusieurs capteurs côte à côte ?

Oui, mais respecter une distance minimale de 3x Sn entre les axes (Sn = portée). Pour le type KD, la distance est également 3x Sn.

Quelle maintenance est nécessaire ?

Aucune maintenance régulière. Il suffit de dégager la face active de tout dépôt métallique ou corps étranger pour garantir un fonctionnement correct.

Que faire si le capteur ne fonctionne plus ?

Vérifier l'alimentation, le raccordement et la présence de fusible. Après un court-circuit, contrôler le bon fonctionnement. L'appareil n'est pas réparable ; le remplacer si défectueux.

Où trouver la notice complète du KD0024 ?

La notice est disponible gratuitement au format PDF sur notice-facile.com ou sur le site ifm.com. Un code QR sur l'appareil permet d'y accéder directement.

MODE D'EMPLOI KD0024 IFM

Notice d'utilisation

Détecteur capacitif

KB / KD /

KI

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

4 Montage 6

4.1 Distance minimale en cas de montage encastré 6
4.2 Distance minimale en cas de montage non encastré 6
4.3 Distance minimale pour le montage de plusieurs appareils.... 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement électrique 8

5.1 Systèmes de raccordement.... 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Réglage de la fonction de sortie du type KGE.... 8

5.3 Réglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages.... 10

6.1 Portée 10
6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur ..... 10
6.3 Réglage de la fonction de sortie par shunt - type KIE / KGE. 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Sn : portée

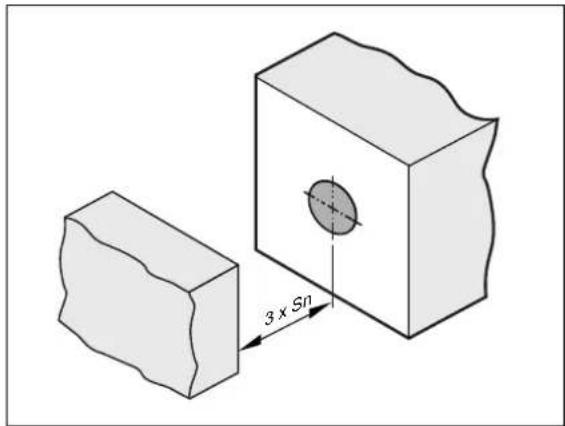

Fig. 1: Distance minimale en cas de montage encastré

4.2 Distance minimale en cas de montage non encastré

d : diamètre
Sn : portée

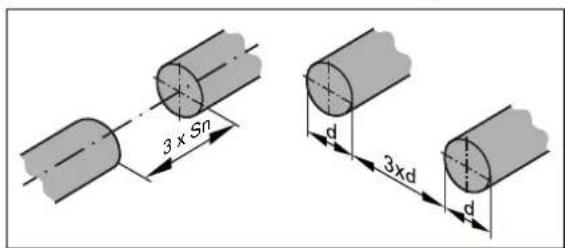

Fig. 2: Distance minimale en cas de montage non encastré

4.3 Distance minimale pour le montage de plusieurs appareils

d : diamètre
Sn : portée

Fig. 3: Distance minimale pour le montage de plusieurs appareils

4.4 Distance minimale pour le montage du type KD

Sn : portée

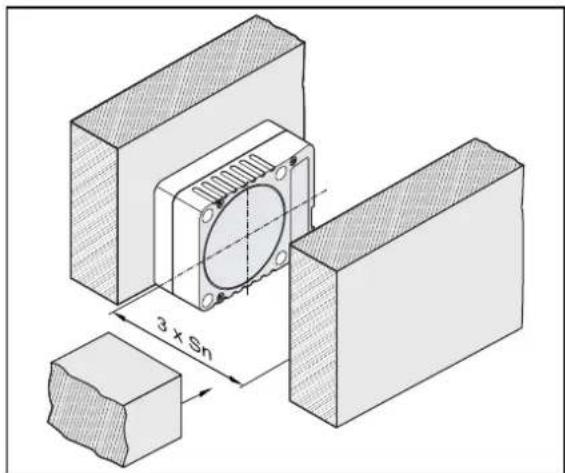

Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent être déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : Après un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

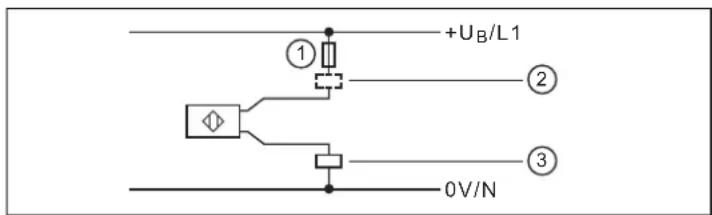

5.1.1 Technologie 2 fils

1 : fusible miniature (pour des appareils AC)
2 : commutation négative
3 : commutation positive

Fig. 5: Technologie 2 fils

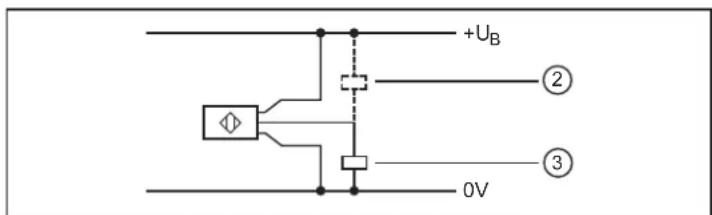

5.1.2 Technologie 3 fils

2 : commutation négative
3:commutation positive

Fig. 6: Technologie 3 fils

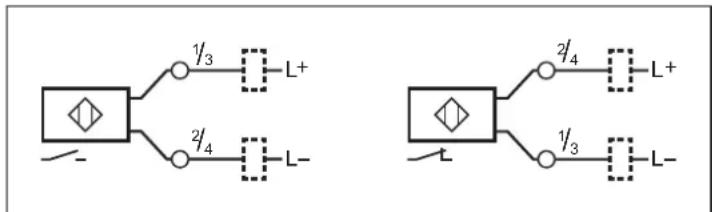

5.2 Réglage de la fonction de sortie du type KGE

5.3 Réglage de la fonction de sortie du type KDE

5.3.1 Technologie 2 fils

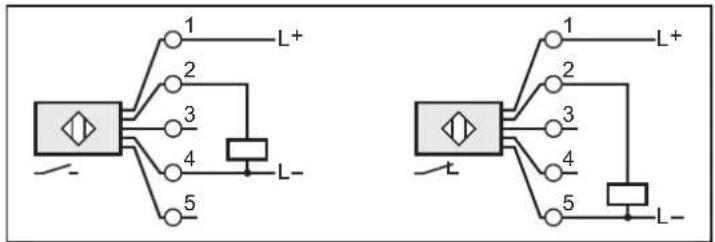

Fig. 8: Boîte de raccordement AC/DC PNP/NPN

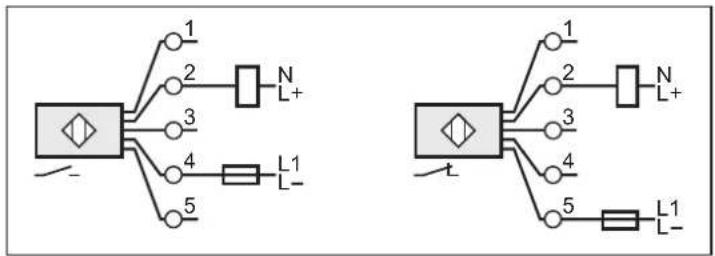

Fig. 9: Boîte de raccordement DC PNP/NPN

5.3.2 Technologie 3 fils

Fig. 10: Boîte de raccordement DC NPN

Fig. 11: Boîte de raccordement DC PNP

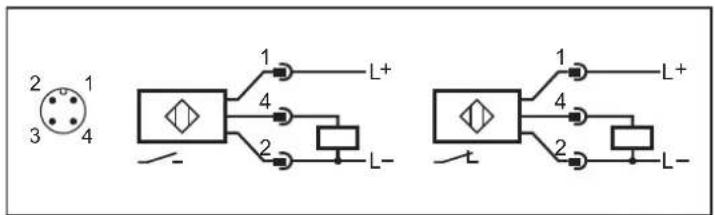

Fig. 12: Connecteur DC PNP

6 Réglages

6.1 Portée

Régler la portée via le potentiomètre en utilisant un tournevis.

1 : augmenter la portée

2 : réduire la portée

6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur

1 : normalement ouvert (à la livraison)

2 : normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE

1 : normalement ouvert (shunt fermé, à la livraison)

2 : normalement fermé (shunt ouvert)

Fig. 14: Réglage de la fonction de sortie par shunt

▶ Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.
▶ Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre éventuel de toute présence de dépôts métalliques ou de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
