MODE D'EMPLOI ZZ0630 IFM

Notice d'utilisation

Kit de montage MVQ201

avec électrovanne pour actionneur

1 Remarques préliminaires

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

Respecter les notices d'utilisation correspondantes des composants individuels de ce kit.

1.1 Symboles utilisés

Action à faire

Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

2 Consignes de sécurité

• L'appareil décrit est un composant destiné à être intégré dans un système.
• La sécurité du système est sous la responsabilité de l'installateur.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• L'appareil transmet des données à un ou plusieurs actionneurs. Ils démarrent et exécutent des processus et actions. Une mauvaise utilisation peut aboutir à des dommages matériels et corporels et aussi des dommages sur les machines.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

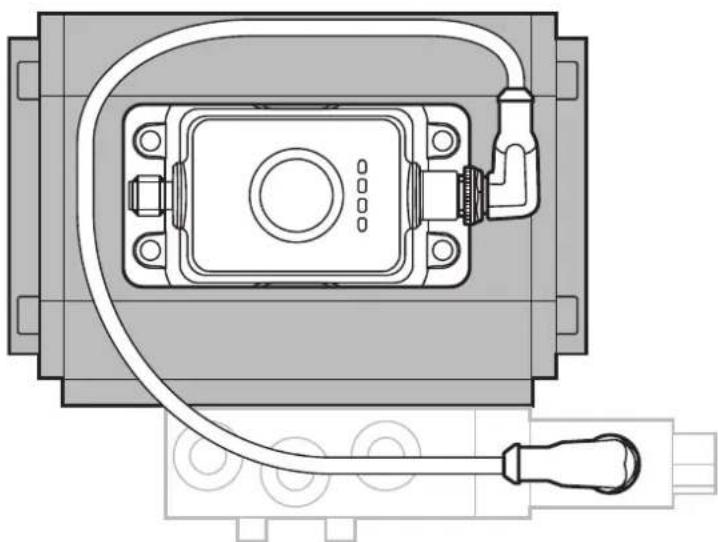

Le kit est conçu pour l'utilisation sur des actionneurs 1/4 de tour pneumatiques. Il contrôle l'actionneur automatisé et indique la position de celui-ci.

Le détecteur fourni (MVQ201) n'est utilisable qu'avec des masters industriels IO-Link responsables des ports de type A.

3.1 Aperçu des produits

N° de commande Composants individuels
ZZ0628 Détector pour vannes	MVQ201Câble de raccordement EVC030Electrovanne (Hafner) pour actionneur, à configurer en distributeur 3/2 ou en distributeur 5/2
ZZ0629 Détector pour vannes	MVQ201Câble de raccordement EVC030Platine de montage E12569Electrovanne (Hafner) pour actionneur, à configurer en distributeur 3/2 ou en distributeur 5/2
ZZ0630 Détector pour vannes	MVQ201Câble de raccordement EVC030Platine de montage E12573Electrovanne (Hafner) pour actionneur, à configurer en distributeur 3/2 ou en distributeur 5/2

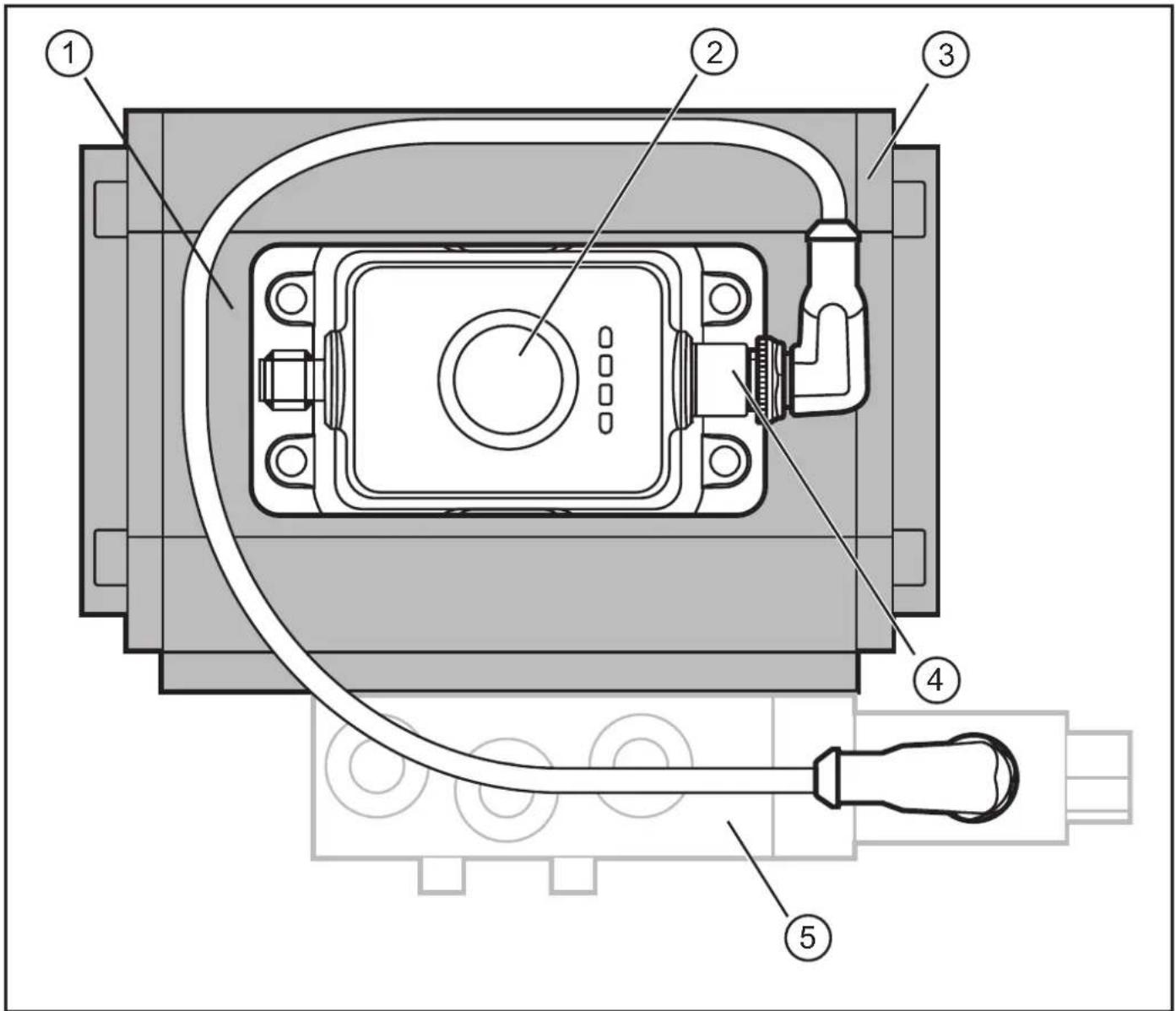

1: Actionneur standard 2: Déteceur pour vannes MVQ201 3: Câble de raccordement 4: Connection M12 de commande de l'électrovanne 5: Électrovanne (Hafner) pour actionneur

4 Montage

Mettre l'installation hors tension avant le montage. S'assurer que la machine est à l'arrêt. Ne pas activer l'actionneur pendant le montage. Écarter les sources parasites potentielles (aimants, sources thermiques, etc.).

4.1 Montage de l'électrovanne pour actionneur

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Les travaux de montage ne sont permis qu'après une interruption préalable de l'alimentation en air comprimé. Respecter l'ordre d'installation suivant (déinstallation en ordre inverse):

1. Fixation mécanique
2. Raccordement électrique et pneumatique
3. Mise sous tension
4. Activation de l'alimentation en air comprimé

Lors du montage, s'assurer de la présence et du positionnement correct des joints d'étanchéité prémontés dans l'électrovanne pour actionneur sur les connexions 2 et 4. En cas d'utilisation de silencieux, s'assurer que ceux-ci sont correctement montés.

Danger lié au bruit

Alimentation en air comprimé autorisée uniquement après un montage correct de tous les tubes pneumatiques et avec des silencieux montés sur les échappements ou des échappements collectés. Le fonctionnement sans tubes pneumatiques et avec des échappements à l'air libre peut aboutir à un niveau de bruit nuisible à la santé.

5.1 Diagramme circuit

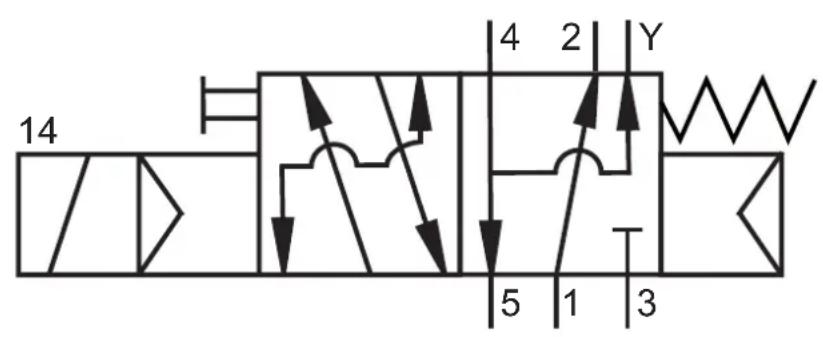

1: Utilisation de l'électrovanne 5/2 sans adaptateur

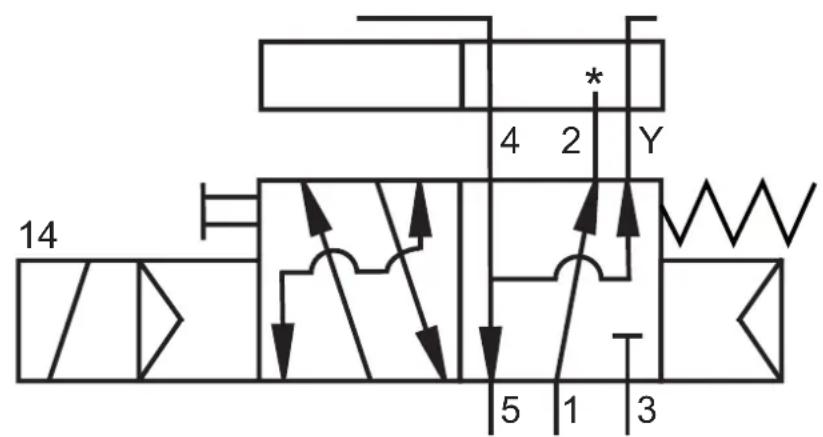

2: Utilisation de l'électrovanne 5/2 avec adaptateur

L'adaptateur transforme l'électrovanne 5/2 en une électrovanne 3/2 avec ventilation de la chambre à ressort.

Nombre de cycles de commutation mécaniques : 5000000

5.2 Remarques générales sur l'air comprimé

Pour tous les composants fonctionnant avec de l'air comprimé, la pureté de l'air comprimé détermine la longévité et le fonctionnement. Les électro-distributeurs de l'électrovanne pour actionneur fournis sont conçus pour une plage de pression de service allant de 2,5 à 10 bars. Une utilisation en dehors de la plage de pression de service indiquée ou une utilisation d'air comprimé non conforme aux spécifications peut causer des défauts d'étanchéité permanents.

ou des dommages irréversibles aux composants pneumatiques et mener à un mauvais fonctionnement. Les pics de pression au-dessus de la pression de service permise doivent être évités par des mesures techniques appropriées. La pression de service, mais aussi la pureté de l'air comprimé déterminent la longévité et assurent un fonctionnement sur des électrovannes pour actionneur. Certaines exigences doivent être satisfaites pour une longue durée de vie du produit. Pour cela, de l'air comprimé de bonne qualité et autant que possible sans contamination chimique doit être systématiquement utilisé. La référence utilisée est la norme ISO 8573-partie 1: 2001.

5.3 Spécification de la pureté de l'air compré

La pureté de l'air est divisée en trois classes selon ISO 8573-1:2001 :

• La classe de pureté des impuretés solides
• La classe de pureté de la teneur en humidité
• La classe de pureté de la teneur totale en huile

L'électrovanne pour actionneur fournie est appropriée pour l'air comprimé lubrifié et sans lubrifiant des classes de pureté 7-4-4.

5.3.1 Consigne d'utilisation

La spécification indiquée est une exigence minimale, c'est-à-dire que les produits peuvent avoir une durée de vie plus longue si on utilise de l'air avec une concentration plus faible de particules et d'humidité ou si très peu d'huile ou aucune huile n'est ajoutée.

L'électrovanne pour actionneur est lubrifiée d'origine. C'est pourquoi il n'est pas indispensable d'utiliser de l'air comprimé lubrifié. Si de l'air lubrifié est utilisé au moins une fois, la lubrification initiale est enlevée et l'électrovanne pour actionneur doit ensuite toujours être utilisée avec de l'air lubrifié.

Quelques applications, par exemple sur des machines d'emballage, le secteur agro-alimentaire etc., ont des exigences plus élevées par rapport au traitement de l'air comprimé. Observez les règlements existants.

Nous recommandons de filtrer l'air comprimé au plus proche de l'électrovanne pour actionneur. C'est la meilleure façon de limiter efficacement le passage des impuretés, par exemple des particules de rouille dans des tubes en acier.

Le mélange d'huiles synthétiques et d'huiles minérales peut mener à la défaillance des éléments mobiles à cause d'adhérences ou de formation de grumeaux.

5.3.2 Lubrifiants homologues

Si de l'air comprimé lubrifié est utilisé, n'utilisez que de l'huile de la classe 1 (sans additif), des huiles HLP selon la norme DIN 51524 partie 2. L'huile utilisée ne doit pas attaquer les matières utilisées.

6 Raccordement électrique MVQ201

• Mettre l'installation hors tension avant de raccorder l'appareil.

MVQ201 1 2 5 4 3	OUT SV2 2 5 OUT SV1 3 2 OUT2 4 OUT1/O-Link L-
	OUT SV1 : Sortie de commutation électrique pour actioneur 1 OUT SV2 : Sortie de commutation électrique pour actioneur 2
	2: OUT 2\4 : OUT 1 / IO-Link 5: IN

La sortie vers l'électrovanne pour actionneur peut être commutée via IO-Link ou une entrée TOR.

Raccorder l'appareil uniquement à un master équipé de ports de type A.

7 Correction de défauts

Symptôme Raison Solution
L'électrovanne pour actionneur ne commute pas	La bobine magnétique sur l'électrovanne pour actionneur est défectueuse à cause de surtension
	Sous-tension sur la bobinemagnétique

Symptôme Raison Solution
L'actionneur fonctionne en comportement inversé (ou-vre en cas de commande de fermeture et vice versa)	Connexions 2 et 4 de l'électrovanne pour action-neur inversées	Monter l'électrovanne pour actionneur orientée de 180°
Pas de mouvement de l'électrovanne pour action-neur malgré un raccordement électrique correct	Alimentation en air compri-mé n'est pas assurée	Vérifier et établit l'alimentation en air comprimé
Pas de mouvement de l'électrovanne pour actionneur malgré un raccordement électrique correct lors de l'utilisation de l'adaptateur	Montage erroné de l'adaptateur	Monter l'adaptateur selon le schéma de montage

8 Maintenance / réparation

Le produit ne doit pas être modifié ; aucune réparation n'est possible. En cas de défaut, contacter le fabricant.

9 Élimination des déchets

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
