EVM121 - Électrovanne IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Électrovanne
Marque	IFM
Modèle	EVM121
Tension d'alimentation	24 V DC
Consommation électrique	5 W
Pression de service	0 à 10 bar
Diamètre nominal	6 mm
Matériau du corps	Laiton
Matériau du joint	NBR
Température du fluide	-10 °C à +60 °C
Température ambiante	-10 °C à +60 °C
Indice de protection	IP65 (avec connecteur)
Type de raccordement	Connecteur M12 ecolink
Fonction	2/2 voies normalement fermée
Position de montage	Indifférent
Poids	0,3 kg
Dimensions (L x l x h)	60 x 30 x 30 mm
Entretien	Nettoyage extérieur avec un chiffon doux ; vérifier le serrage du connecteur
Sécurité	Respecter le couple de serrage maximal ; débrancher l'alimentation avant intervention
Pièces détachées	Connecteur ecolink, joints d'étanchéité
Réparabilité	Non réparable, remplacer l'ensemble

FOIRE AUX QUESTIONS - EVM121 IFM

Comment raccorder l'électrovanne EVM121 ?

Raccordez le connecteur ecolink à l'appareil (A) puis serrez la vis à la main pour garantir l'indice de protection (B). Pour un environnement sévère, serrez la vis d'un cran avec un tournevis en respectant le couple de serrage maximal indiqué dans la fiche technique.

Quel est le couple de serrage maximal du connecteur ?

Le couple de serrage maximal est spécifié dans la fiche technique de l'appareil. Ne pas dépasser cette valeur pour éviter d'endommager le connecteur.

Peut-on utiliser l'électrovanne avec de l'eau chaude ?

Oui, dans la limite de la température du fluide spécifiée : de -10 °C à +60 °C. Au-delà, l'électrovanne pourrait être endommagée.

Que faire si l'électrovanne ne commute pas ?

Vérifiez l'alimentation électrique (24 V DC), le serrage du connecteur et la pression du fluide. Si le problème persiste, remplacez l'électrovanne car elle n'est pas réparable.

Comment nettoyer l'électrovanne ?

Nettoyez l'extérieur de l'électrovanne avec un chiffon doux et sec. N'utilisez pas de produits agressifs. Vérifiez régulièrement le serrage du connecteur.

L'électrovanne est-elle réparable ?

Non, l'électrovanne EVM121 n'est pas réparable. En cas de dysfonctionnement, remplacez l'ensemble par un neuf.

Quelle est la tension d'alimentation requise ?

L'électrovanne fonctionne sous une tension de 24 V DC. Une tension incorrecte peut endommager l'appareil.

L'électrovanne est-elle adaptée aux environnements humides ?

Oui, avec le connecteur ecolink correctement serré, l'indice de protection est IP65, ce qui la protège contre les jets d'eau et la poussière.

Comment vérifier le sens de débit ?

Le sens de débit est généralement indiqué par une flèche sur le corps de l'électrovanne. Installez-la dans le sens du flux du fluide.

Où trouver la fiche technique complète ?

La fiche technique complète est disponible sur le site Web d'IFM ou via le QR code fourni dans la notice. Vous pouvez également contacter le service client.

MODE D'EMPLOI EVM121 IFM

Connecteur pour électrovannes ecolink

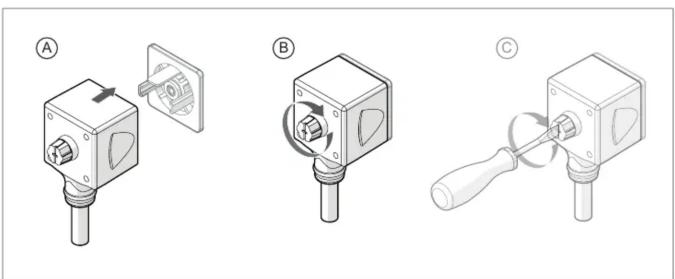

Fig. 1: Montage du connecteur pour électrovannes ecolink

Raccorder le connecteur pour électrovannes à l'appareil (A).

▶ Serrer la vis à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

serrer la vis d'un cran à l'aide d'un tournevis. Respecter le couple de serrage maximal (→ fiche technique) de la pièce d'accouplement (C).

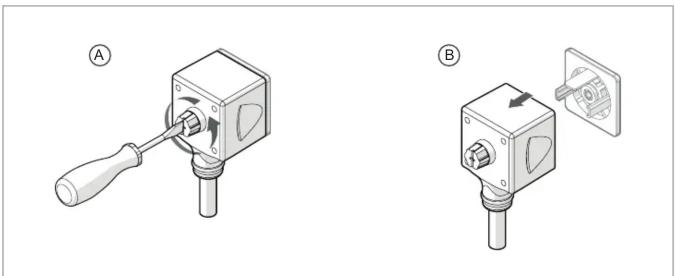

Fig. 2: Démontage du connecteur pour électrovannes ecolink
▶ Desserrer le connecteur pour électrovannes avec un tournevis (A) et le séparer de l'appareil (B).
