Type de produit	Capteur capacitif (détecteur de niveau et de proximité)
Marque	IFM
Modèle	KQ6001
Alimentation	DC stabilisée, 3 fils, commutation positive ou négative selon version
Fonctions principales	Détection capacitive sans contact de métaux, plastiques, verre, eau et fluides aqueux ; réglage vide/plein par boutons ; sortie NO/NF programmable ; interface IO-Link
Portée nominale	Consulter la fiche technique (non précisée dans la notice)
Température de fonctionnement	Non spécifiée, estimée -25 à 70 °C (standard industriel)
Indice de protection	Non spécifié, estimé IP67
Matériau du boîtier	Non spécifié, probablement plastique ou métal
Raccordement électrique	Câble, longueur adaptable
Montage	Sur cuve plane avec adaptateur (E12153/E12154), sur tuyau de dérivation avec adaptateur (E12163), ou en montage direct
Réglage	Par boutons [OUT ON] et [OUT OFF] ; réglage vide, plein, vide modifié ; verrouillage électronique
Affichage	LED jaune : état de la sortie (allumée = passante, éteinte = bloquée)
IO-Link	Interface de communication pour paramétrage et diagnostic
Entretien	Aucun entretien nécessaire ; nettoyer la face active et la zone de dégagement des dépôts
Sécurité	Montage et raccordement par personnel qualifié ; respect des normes électriques ; mise hors tension avant travaux
Pièces détachées	Adaptateur de montage pour cuves planes (E12153, E12154) et pour tuyaux de dérivation (E12163) en option
Réparabilité	Non réparable ; remplacer l'appareil en cas de défaut
Élimination	Élimination écologique selon les réglementations nationales

FOIRE AUX QUESTIONS - KQ6001 IFM

Comment installer le capteur KQ6001 sur une cuve ?

Utilisez l'adaptateur de montage adapté (E12153/E12154 pour cuves planes, E12163 pour tuyaux de dérivation). Placez le capteur dans l'adaptateur, encliquetez-le, fixez-le avec les vis, puis montez l'ensemble sur la cuve à la hauteur souhaitée. Évitez la proximité immédiate d'objets métalliques.

Comment effectuer le réglage vide du capteur ?

Videz la cuve de sorte que le niveau soit au moins 20 mm sous le détecteur. Pour une sortie normalement ouverte (NO), appuyez sur [OUT OFF] pendant 2 à 6 secondes ; la LED clignote puis s'éteint. Pour une sortie normalement fermée (NF), appuyez sur [OUT ON] pendant 2 à 6 secondes ; la LED s'allume en continu après relâchement.

Comment régler le capteur pour un fluide aqueux ?

Effectuez d'abord le réglage vide (cuve vide ou simulée). Remplissez la cuve jusqu'à couvrir la face active. Pour NO, appuyez sur [OUT ON] plus de 6 secondes ; la LED clignote vite puis reste allumée. Pour NF, appuyez sur [OUT OFF] plus de 6 secondes ; la LED clignote vite puis s'éteint.

Que faire si le capteur ne commute pas malgré la présence de fluide ?

Vérifiez que le réglage vide et plein a été correctement effectué. Assurez-vous que la face active est propre et que la cuve est adaptée (non métallique). Si le problème persiste, effectuez un réglage vide modifié après vidange complète ou vérifiez le câblage et l'alimentation.

Comment verrouiller les boutons de programmation ?

Appuyez simultanément sur [OUT ON] et [OUT OFF] pendant 10 secondes. La LED jaune change brièvement d'état (s'éteint ou s'allume) pour confirmer le verrouillage. Pour déverrouiller, répétez la même opération.

Le capteur KQ6001 est-il compatible avec IO-Link ?

Oui, il dispose d'une interface IO-Link. Pour l'utiliser, vous avez besoin d'un maître IO-Link. Vous pouvez télécharger les fichiers IODD et des informations détaillées sur le site ifm.com/fr/io-link.

Quelle est la signification de la LED jaune ?

La LED jaune indique l'état de la sortie de commutation : allumée signifie que la sortie est passante (objet détecté en mode NO), éteinte signifie que la sortie est bloquée (aucun objet détecté ou mode NF activé). L'affichage est indépendant de la fonction programmée.

Comment nettoyer le capteur ?

Aucun entretien spécifique n'est nécessaire. Il suffit de maintenir la face active et la zone de dégagement exemptes de dépôts et de corps étrangers. N'utilisez pas de produits abrasifs ou de solvants agressifs.

Puis-je remplacer le capteur par un autre modèle ?

Oui, mais assurez-vous que le nouveau capteur a les mêmes caractéristiques (montage, raccordement, réglages). Après remplacement, vérifiez et reprogrammez les réglages si nécessaire. Le capteur n'est pas réparable en cas de panne.

Quelles sont les précautions de sécurité lors de l'installation ?

L'installation doit être effectuée par un électricien qualifié. Respectez les normes nationales et internationales. Mettez l'installation hors tension avant de raccorder l'appareil. Veillez à ce que le capteur soit adapté à l'application et qu'il ne subisse pas de contraintes mécaniques ou thermiques excessives.

MODE D'EMPLOI KQ6001 IFM

Notice d'utilisation

Détecteur capacitif

KQ6xxx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés.... 3

2 Consignes de sécurité 4

2.1 Cybersécurité.... 4

3 Transport, manutention et stockage 5

4 Usage prévu.... 6

5 Fonctions 7

5.1 IO-Link 7

6 Montage 8

6.1 Utilisation pour la surveillance de niveau.... 8

6.1.1 Montage sur des cuves avec adaptateur de montage.... 8

6.1.1.1 Cotation trous adaptateur de montage.... 9

6.1.2 Montage sur des tuyaux de dérivation avec adaptateur de montage.... 9

6.2 Utilisation pour la détection de position.... 9

6.2.1 Montage et remarques sur le montage 10

6.2.1.1 Distances minimales 10

6.3 Utilisation sans adaptateur de montage 11

6.3.1 Cotation trous appareil 11

6.4 Remarques concernant la pose du câble de raccordement 11

7 Raccordement électrique.... 12

7.1 Version de l'appareil avec détection automatique de la charge 12

8 Éléments de service et de visualisation 13

9 Réglages 14

9.1 Réglage vide 14

9.2 Réglage plein 14

9.3 Réglage vide modifié 15

9.4 Verrouillage par bouton 16

10 Paramétrage 17

10.1 Teach.... 17

10.1.1 Réglage vide 17

10.1.2 Réglage plein 17

10.1.3 Réglage vide modifié 17

10.2 Configurer les paramètres.... 18

11 Fonctionnement 20

12 Maintenance, réparation et élimination 21

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
▶ Action à effectuer
▷ Réaction, résultat

En gras Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée sans lien
Référence croisée avec lien

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.
• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2.1 Cybersécurité

Installation

L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.

L'appareil est prévu pour l'utilisation derrière un pare-feu.

▶ Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
▶ Prendre des mesures pour assurer la sécurité physique.

Fonctionnement

▶ Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.

Maintenance

▶ Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.

Mise hors service

▶ Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
▶ Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.

3 Transport, manutention et stockage

▶ Stocker l'appareil dans son emballage d'origine.
▶ Si l'appareil doit être restocké, utiliser l'emballage d'origine.
▶ Sinon, munir les connexions non utilisées soit d'un connecteur correspondant, soit d'un capuchon de protection et emballer l'appareil de manière appropriée.
▶ Lors du stockage, respecter les conditions environnantes permissibles pour l'appareil (Données techniques).

4 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

L'appareil détecte le fluide à travers la paroi de la cuve. Une fonction de réglage permet de supprimer la paroi de sorte que seul le fluide est détecté.

La paroi de la cuve doit être d'une matière non-métallique.

5 Fonctions

L'appareil détecte la position et le niveau selon le principe de mesure capacitif.

L'appareil dispose de 2 boutons de programmation.

L'appareil dispose d'une interface IO-Link.

Possibilités de réglage via l'interface IO-Link :

• Logique seuil de commutation (NF / NO)
• Seuil de commutation (SP1)
• Hystérésis
• Temporisation à l'enclenchement
• Temporisation sortie
• Amortissement
• Verrouillage par bouton

Visualisation des seuils de commutation via l'affichage LED : → Éléments de service et de visualisation.

5.1 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD - Input Output Device Description) pour une configuration facile
• Raccordement électrique standardisé
• Maintenance à distance

6 Montage

6.1 Utilisation pour la surveillance de niveau

L'appareil peut être monté sur des cuves ou des tuyaux de dérivation pour surveiller les niveaux.

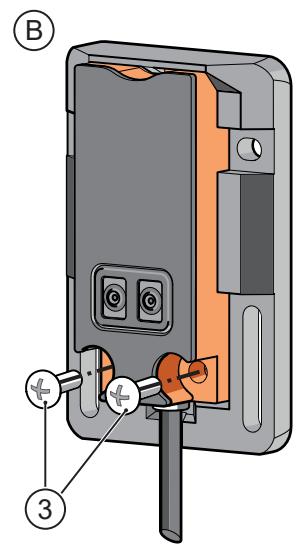

6.1.1 Montage sur des cuves avec adaptateur de montage

L'adaptateur de montage E12153 doit être commandé séparément.

▶ Placer l'appareil par sa partie inférieure (1) dans l'adaptateur de montage. Les écrous de l'adaptateur de montage doivent être engagés dans les encoches inférieures de l'appareil (A).
▶ Presser la partie inférieure de l'appareil contre l'adaptateur.
▶ Enfoncer complètement l'appareil dans l'adaptateur de montage (2).
▷ On entend l'appareil s'encliqueter.
▶ Fixer l'appareil sur l'adaptateur de montage à l'aide des vis de fixation fournies (3) (B).
▶ Fixer l'adaptateur de montage, avec l'appareil installé, sur la cuve à la hauteur souhaitée avec les vis de fixation appropriées (4) (C).

Fig. 1: Montage sur des cuves avec adaptateur de montage

▶ Ne pas positionner l'adaptateur de montage, y compris l'appareil installé, à proximité immédiate des objets métalliques.

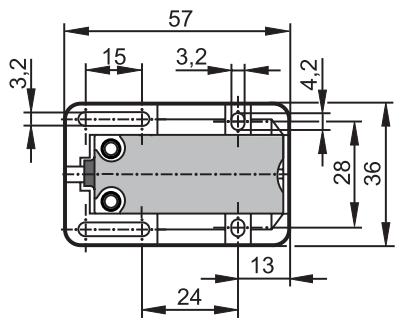

6.1.1.1 Cotation trous adaptateur de montage

Fig. 2: Trous adaptateur de montage

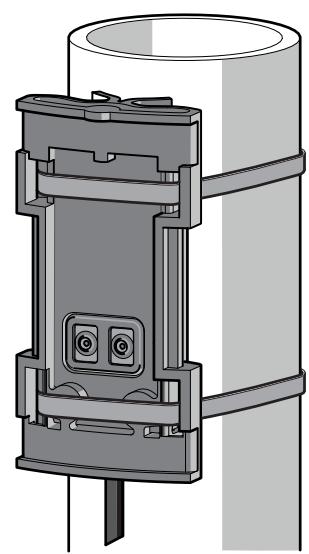

6.1.2 Montage sur des tuyaux de dérivation avec adaptateur de montage

L'adaptateur de montage E12163 doit être commandé séparément.

▶ Fixer l'appareil sur le tuyau de dérivation à la hauteur souhaitée à l'aide de colliers (E10880) (A).
▶ Faire passer les colliers par les trous de fixation de l'adaptateur de montage et les serrer fermement (B).

A

B

Fig. 3: Montage sur des tuyaux de dérivation avec adaptateur de montage

6.2 Utilisation pour la détection de position

L'appareil peut être utilisé pour détecter des objets, par exemple en cas d'approche latérale.

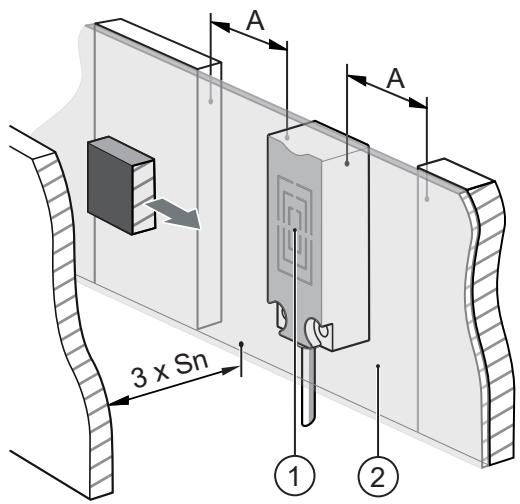

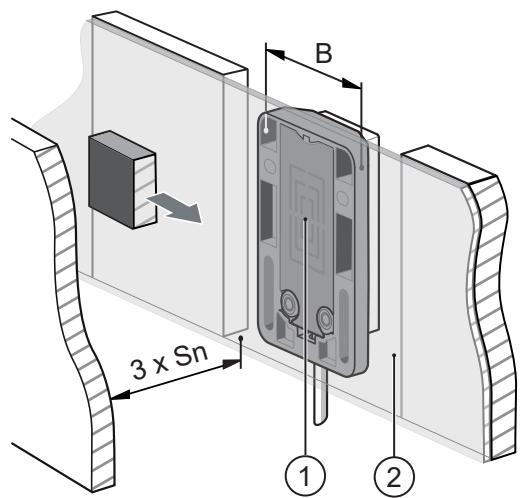

6.2.1 Montage et remarques sur le montage

sans adaptateur de montage

avec adaptateur de montage

Fig. 4: Montage et remarques sur le montage

1 : Face active

A : Distance = 8 mm

2 : Plaque en plastique

B : Largeur de l'adaptateur de montage = 36 mm

S_n : Distance de détection nominale → fiche technique

▶ Orienter la face active (1) vers l'objet.
▶ Respecter les distances minimales indiquées par rapport aux objets métalliques en face et à côté du détecteur (zone de dégagement).

▷ Des objets non métalliques (par ex. fixations en plastique) sont permis dans la zone de dégagement.

▶ Fixer l'appareil à l'endroit prévu pour le montage à l'aide de vis de fixation appropriées.
▶ Si l'appareil est monté derrière une plaque en plastique (2), l'objet est détecté à travers la paroi.

En fonction du matériel utilisé et l'épaisseur de la paroi, les caractéristiques de l'appareil peuvent changer légèrement.

▶ Ne pas utiliser de matières plastiques conductrices.
▶ Utiliser si possible des parois fines.

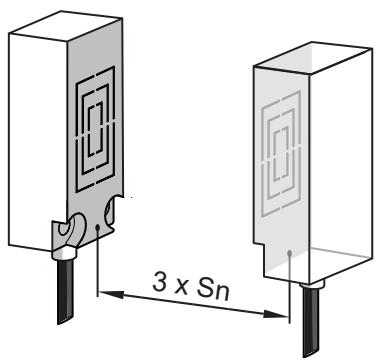

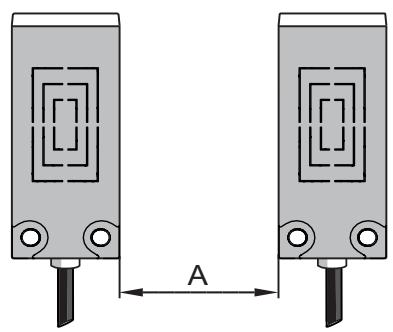

6.2.1.1 Distances minimales

Montage de plusieurs appareils du même type.

Fig. 5: Distances minimales
S_n : Distance de détection nominale → fiche technique
A : Distance entre les appareils 50 mm

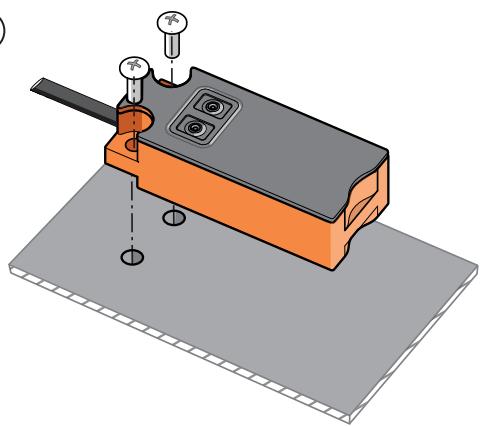

6.3 Utilisation sans adaptateur de montage

A

B

Fig. 6: Montage sans adaptateur de montage

▶ Fixer l'appareil à l'endroit prévu pour le montage à l'aide de vis de fixation appropriées ou d'une colle appropriée.
▶ Orienter les encoches comme illustré.

6.3.1 Cotation trous appareil

Fig. 7: Trous appareil

6.4 Remarques concernant la pose du câble de raccordement

▶ Poser le câble d'une manière rectiligne, si possible, et ne pas l'enrouler.
▶ Raccourcir le câble à la longueur souhaitée, si nécessaire.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 8: Schéma de branchement PNP (type ...FPKG... ou ...FPOG...)

Fig. 9: Schéma de branchement NPN (type ...FNKG... ou ...FNOG...)

BN : Brun

BK : Noir

BU : Bleu

1 : L+

3 : L-

4 : OUT1 / IO-Link

7.1 Version de l'appareil avec détection automatique de la charge

Lors de la mise sous tension, les types d'appareil avec détection automatique de la charge (types ...FAKG... ou ...FAOG...) détectent automatiquement si la sortie est connectée à L- (= commutation positive) ou à L+ (= commutation négative).

▶ Après modification du raccordement de la charge, couper l'alimentation en tension.

La détection automatique de la charge est seulement assurée si une résistance est commutée en série à un contact mécanique fermé.

8 Éléments de service et de visualisation

Fig. 10: Éléments de service et d'indication

1 : Face active
2 : Boutons de programmation
3 : LED

9 Réglages

9.1 Réglage vide

Par le réglage vide, l'appareil supprime l'environnement de montage. Le réglage vide réinitialise l'appareil, un réglage déjà effectué est effacé.

Opération de réglage :

▶ Vider la cuve jusqu'à ce que le niveau soit au moins 20 mm en dessous de l'appareil (A).

Régler l'appareil en NO (sortie se ferme en cas de cuve pleine) :

▶ Appuyer pendant au moins 2 s (max. 6 s) sur OUT OFF (B).
▷ La LED clignote lentement pendant l'appui sur le bouton-poussoir.
▷ Après avoir relâché le bouton-poussoir, la LED s'éteint.

Régler l'appareil en NF (sortie s'ouvre en cas de cuve pleine) :

▶ Appuyer pendant au moins 2 s (max. 6 s) sur OUT ON (B).
▷ La LED clignote lentement pendant l'appui sur le bouton-poussoir.
▷ Après avoir relâché le bouton-poussoir, la LED est allumée continuellement.

A

B

C

Fig. 11: Réglage vide

Maintenant l'appareil est opérationnel. Pour la détection des fluides présentant une constante diélectrique basse (par ex. les granulés plastiques ou les huiles), aucun autre réglage n'est nécessaire.

9.2 Réglage plein

Le réglage plein est nécessaire pour les fluides aqueux. La sensibilité de l'appareil est optimisée. Le réglage plein peut être répété à tout moment, un réglage vide déjà effectué est maintenu.

Avant le réglage plein, il est nécessaire d'effectuer le réglage vide.

▷ S'il n'est pas possible de vider la cuve, on peut effectuer un réglage vide en simulant l'état vide (par ex. ajustement en état démonté, ajustement à une position plus haute). Pour un fonctionnement optimal, il est nécessaire d'effectuer le réglage vide modifié lors de la prochaine vidange de la cuve.

Opération de réglage :

▶ Remplir la cuve jusqu'à ce que la face active de l'appareil soit couverte (A).
▷ En fonction NO, la LED s'allume.
▷ En fonction NF, la LED s'éteint.

Régler l'appareil en NO (sortie se ferme en cas de cuve pleine) :

▶ Appuyer pendant au moins 6 s sur OUT ON (B).
▷ D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite.
▷ Après avoir relâché le bouton-poussoir, la LED est allumée continuellement.

Régler l'appareil en NF (sortie s'ouvre en cas de cuve pleine) :

▶ Appuyer pendant au moins 6 s sur OUT OFF (C).
▷ D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite.
▷ Après avoir relâché le bouton-poussoir, la LED s'éteint.

A

B

C

Fig. 12: Réglage plein

9.3 Réglage vide modifié

Le réglage vide modifié est recommandé dans les cas suivants :

• En cas de présence de dépôts dans la cuve (ils peuvent être supprimés en grande partie lors du réglage vide modifié).
• Si aucun réglage vide correct n'a pu être effectué.

Le réglage vide modifié peut être répété à tout moment, un réglage plein déjà effectué est maintenu.

Opération de réglage :

▶ Vider la cuve jusqu'à ce que le niveau soit descendu en dessous de la face active de l'appareil (A).
▷ En fonction NO, la LED s'éteint.
▷ En fonction NF, la LED s'allume.

Régler l'appareil en NO (sortie se ferme en cas de cuve pleine) :

▶ Appuyer pendant au moins 6 s sur OUT OFF (B).
▷ D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite.
▷ Après avoir relâché le bouton-poussoir, la LED s'éteint.

Régler l'appareil en NF (sortie s'ouvre en cas de cuve pleine) :

▶ Appuyer pendant au moins 6 s sur OUT ON (C).
▷ D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite.
▷ Après avoir relâché le bouton-poussoir, la LED s'allume.

A

B

C

Fig. 13: Réglage vide modifié

9.4 Verrouillage par bouton

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation.

▶ Pour verrouiller, appuyer simultanément sur OUT ON et OUT OFF pendant 10 secondes.
▷ L'état de la LED change brièvement, la LED allumée s'éteint brièvement ou la LED non allumée s'allume brièvement.
▶ Pour déverrouiller, répéter l'opération.

Fig. 14: Verrouiller / déverrouiller

Si l'appareil ne répond pas, il est peut-être verrouillé.

Le verrouillage par bouton peut aussi être réglé via IO-Link. → Verrouillage des boutons

10 Paramétrage

L'appareil met à disposition un signal de commutation numérique via un canal de commutation (SSC = Switching Signal Channel).

Le canal de commutation ne peut être évalué que via l'interface IO-Link.

Logique

En réglant la logique High active ou Low active, on peut spécifier quelle valeur le canal de commutation a à l'état actif :

• High active : Le canal de commutation est « high » à l'état actif (= ON = normalement ouvert = 1)
• Low active : Le canal de commutation est « low » à l'état actif (= OFF = normalement fermé = 0)

10.1 Teach

10.1.1 Réglage vide

Par le réglage vide, l'appareil supprime l'environnement de montage. Le réglage vide réinitialise l'appareil, un réglage déjà effectué est effacé.

Procédé de paramétrage :

▶ Vider la cuve jusqu'à ce que le niveau soit au moins 20 mm en dessous de l'appareil.
▶ Ouvrir Parameter > Teach.
▶ Exécuter la commande : Réglage vide

Maintenant l'appareil est opérationnel. Pour la détection des fluides présentant une constante diélectrique basse (par ex. les granulés plastiques ou les huiles), aucun autre réglage n'est nécessaire.

10.1.2 Réglage plein

Le réglage plein est nécessaire pour les fluides aqueux. La sensibilité de l'appareil est optimisée. Le réglage plein peut être répété à tout moment, un réglage vide déjà effectué est maintenu.

Avant le réglage plein, il est nécessaire d'effectuer le réglage vide.

▷ S'il n'est pas possible de vider la cuve, on peut effectuer un réglage vide en simulant l'état vide (par ex. ajustement en état démonté, ajustement à une position plus haute). Pour un fonctionnement optimal, il est nécessaire d'effectuer le réglage vide modifié lors de la prochaine vidange de la cuve.

Procédé de paramétrage :

▶ Remplir la cuve jusqu'à ce que la face active de l'appareil soit couverte.
▶ Ouvrir Parameter > Teach.
▶ Exécuter la commande : Réglage plein.

10.1.3 Réglage vide modifié

Le réglage vide modifié est recommandé dans les cas suivants :

• En cas de présence de dépôts dans la cuve (ils peuvent être supprimés en grande partie lors du réglage vide modifié).
• Si aucun réglage vide correct n'a pu être effectué.

Le réglage vide modifié peut être répété à tout moment, un réglage plein déjà effectué est maintenu.

Procédé de paramétrage :

▶ Vider la cuve jusqu'à ce que le niveau soit descendu en dessous de la face active de l'appareil.
▶ Ouvrir Parameter > Teach.
▶ Exécuter la commande : Réglage vide modifié.

10.2 Configurer les paramètres

10.2.1 Seuil de commutation 1

▶ Ouvrir Parameter > Seuil de commutation configuration.
▶ Sélectionner SP.Seuil d'enclenchement 1 et régler :
• Plage de valeurs 6 à 1645

10.2.2 Logique seuil de commutation

▶ Ouvrir Parameter > Seuil de commutation configuration.
▶ Sélectionner SP.Seuil de commutation logique et régler :
• Normalement ouvert
• Normalement fermé

10.2.3 Hystérésis

▶ Ouvrir Parameter > Seuil de commutation configuration.
▶ Sélectionner SP.Hystérésis seuil de commutation et régler :
• Plage de valeurs 6 à 1645

10.2.4 Temporisation à l'enclenchement

▶ Ouvrir Parameter > Seuil de commutation configuration > Delay Time.
▶ Sélectionner dS et régler :
• Plage de valeurs de 0 à 3600 s

10.2.5 Temporisation au déclenchement

▶ Ouvrir Parameter > Seuil de commutation configuration > Delay Time.
▶ Sélectionner dr et régler :
• Plage de valeurs de 0 à 3600 s

10.2.6 Amortissement

▶ Ouvrir Parameter > Amortissement.
▶ Sélectionner dAP et régler :
• Plage de valeurs 0 à 2000 ms

10.2.7 Récupérer les réglages usine

▶ Ouvrir Parameter > Mise en service.
▶ Cliquer sur la commande système Sélectionner le réglage usine.
▷ L'appareil redémarre.

10.2.8 Blocage d'accès à l'appareil.Stockage de données

Ce blocage évite l'accès en écriture aux paramètres de l'appareil.

▶ S'assurer que l'appareil est en mode de fonctionnement normal.
▶ Ouvrir Parameter > Mise en service.
▶ Sélectionner Blocage d'accès à l'appareil.Stockage de données et régler :
• Verrouillé
• Déverrouillé (réglage d'usine)

10.2.9 Blocage d'accès à l'appareil.Paramétrage local

Ce blocage évite que les réglages appareil puissent être modifiés via les touches de fonction locales sur l'appareil. L'appareil ne peut être paramétré que via IO-Link.

▶ Ouvrir Parameter > Mise en service.
▶ Sélectionner Blocage d'accès à l'appareil.Paramétrage local et régler :
• Verrouillé
• Déverrouillé (réglage d'usine)

10.2.10 Verrouillage des boutons

Ce blocage évite que les réglages appareil puissent être modifiés via les éléments de service locaux sur l'appareil.

▶ Ouvrir Parameter > Mise en service.
▶ Sélectionner Verrouillage par bouton :
• Actif
• Inactif (réglage d'usine)

Le verrouillage des boutons peut également être réglé à l'aide des boutons de l'appareil. → Verrouillage par bouton

11 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.
▶ Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'état bloqué
LED jaune allumée : sortie de commutation à l'état passant

12 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

▶ Dégager la face active et un espace libre éventuel de toute présence de dépôts métalliques ou de corps étrangers.

L'appareil ne peut pas être réparé.

▶ S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
