E30013 - Capteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Raccord à souder pour capteur
Marque	IFM
Modèle	E30013
Catégorie	Accessoire de montage pour capteur
Usage prévu	Montage de capteurs dans des cuves ou systèmes de tuyaux
Matériau	Acier inoxydable (estimation)
Filetage	G1 (référence bouchon à souder E30435) ou G1/2 (E30071)
Dimensions (approx.)	Hauteur : 40 mm, Diamètre extérieur : 30 mm (estimation)
Poids	Environ 50 g
Température de fonctionnement	Jusqu'à 65 °C (149 °F) en phase de soudage
Protection de la zone d'étanchéité	Utilisation d'un bouchon à souder (réf. E30435 ou E30071)
Repère d'orientation	Graduation pour alignement du connecteur/afficheur du capteur
Procédure de soudage	Soudage par points avec refroidissement entre passes
Compatibilité fluides	Fluides admissibles selon données techniques du capteur
Entretien	Nettoyage des résidus de soudure, vérification du filetage
Sécurité	Risque de brûlure >65 °C, soudage par personnel qualifié
Pièces détachées	Bouchon à souder E30435 (G1) ou E30071 (G1/2)
Élimination	Élimination écologique selon réglementations nationales

FOIRE AUX QUESTIONS - E30013 IFM

Qu'est-ce que le IFM E30013 ?

Le IFM E30013 est un raccord à souder conçu pour le montage de capteurs dans des cuves ou des systèmes de tuyaux.

Comment installer le raccord à souder E30013 ?

Percez un trou du diamètre extérieur du raccord dans la paroi. Utilisez un bouchon à souder (réf. E30435 pour G1, E30071 pour G1/2) pour protéger la zone d'étanchéité. Soudez par points en respectant des pauses pour éviter la surchauffe.

Quelles sont les précautions de sécurité lors du soudage ?

Le soudage doit être effectué par personnel qualifié. Évitez de toucher le raccord pendant et après le soudage car il peut dépasser 65 °C. Assurez une aspiration des vapeurs et ne montez pas le capteur avant refroidissement.

Puis-je souder le raccord sans bouchon à souder ?

Il est fortement recommandé d'utiliser un bouchon à souder pour dissiper la chaleur et protéger la zone d'étanchéité. Sans cela, le joint et le filetage risquent d'être endommagés.

Comment orienter correctement le raccord ?

Le raccord possède un repère d'orientation (graduation). Alignez-le selon la position souhaitée du connecteur ou de l'afficheur du capteur avant le soudage.

Quelle est la référence du bouchon à souder pour le E30013 ?

Le bouchon à souder adapté dépend du filetage : E30435 pour filetage G1, E30071 pour filetage G1/2.

Le capteur peut-il être monté immédiatement après le soudage ?

Non, attendez que le raccord et le bouchon à souder aient refroidi. Ensuite, retirez le bouchon, nettoyez le filetage et vissez le capteur à la main pour vérifier la fonctionnalité.

Quels types de fluides sont compatibles avec ce raccord ?

Utilisez uniquement des fluides admissibles selon les données techniques du capteur. Le raccord lui-même ne limite pas les fluides, mais l'ensemble doit être approprié.

Comment entretenir le raccord après soudage ?

Nettoyez les résidus de soudure et vérifiez l'état du filetage. Si le couple de serrage du capteur est trop élevé, ne forcez pas ; inspectez le filetage et remplacez le raccord si nécessaire.

Où trouver la notice complète du E30013 ?

La notice d'utilisation est disponible sur documentation.ifm.com via le code QR sur l'appareil ou l'emballage, ou sur des sites comme notice-facile.com.

MODE D'EMPLOI E30013 IFM

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Avertissements 3

2 Consignes de sécurité. 4 3 Usage prévu 5

3.1 Remarques de base 5

4 Montage 6 4.1 Procédure de soudage avec le bouchon à souder 6

5 Mise en service. 6 Élimination. 9

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

✓ Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Réinitialisation

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

Avertissement

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

Attention

Avertissement de dommages corporels légers à modérés. Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

Information importante

Avertissement sur les dommages matériels Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles ( → Données techniques).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• L'opération de soudage doit être effectuée par des personnes compétentes.
• Elle doit être effectuée soigneusement selon les règles de l'art.
• Assurer une aspiration suffisante des vapeurs lors du soudage. Assurer une protection efficace du produit contre l'endommagement.

3 Usage prévu

Le raccord à souder permet le montage de capteurs dans des cuves ou des systèmes de tuyaux.

3.1 Remarques de base

Si la cuve ou la tuyauterie est soumise à un traitement supplémentaire après le soudage (par ex. par des processus d'enlèvement comme le décapage, le sablage, le microbillage ou par des processus d'application comme la pulvérisation, la peinture etc.):

S'assurer que l'intérieur et la zone d'étanchéité du raccord ne soient pas traités ultérieurement ou endommagés. Mesure appropriée: utilisation du bouchon à souder.

L'opération de soudage doit être effectuée par des personnes compétentes.

Elle doit être effectuée soigneusement selon les règles de l'art.

Pendant le soudage et la phase de refroidissement suivante, le capteur ne doit pas être monté.

Les surfaces doivent être sans souillure de tout type.

Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

Respecter les exigences des Cahiers des charges, de la pratique courante, des prescriptions, des normes et de la destination d'utilisation ainsi que de l'application.

Elles déterminent la procédure de soudage, le matériel de soudage, le mode et le type de connexion et précisent le chanfrein, la profondeur de soudage et les prescriptions concernant la surface.

Attention

Lors de la phase de soudage, le raccord, le matériel environnant et le bouchon à souder éventuellement utilisé peuvent s'échauffer à plus de 65°C (149 °F).

Risque de brûlures. Laisser refroidir le raccord et les éventuels composants.

4.1 Procédure de soudage avec le bouchon à soudure

Respecter les directives et les remarques de base : Remarques de base (→ 5)

L'opération de soudage doit être adaptée au type de soudage et la performance du dispositif de soudage doit être adaptée à l'épaissiur de la matière à souder. Le raccord ne doit pas se déformer lors du soudage. Lors du soudage, éviter une surchauffe du raccord et garantir des phases de refroidissement suffisantes. La zone d'étanchéité du raccord ne doit pas être endommagée par des projections de soudure ou similaire. Avant de commencer le soudage, assurer une protection suffisante de la zone d'étanchéité. Percer dans le tuyau ou la paroi de la cuve un trou du diamètre extérieur du raccord. Utiliser un bouchon à souder pour la dissipation de chaleur et la protection de la zone d'étanchéité : référence E30435 pour filetage G1, référence E30071 pour filetage G^1/2.

Raccord à souder (1) avec bouchon à souder monté (2).

Orientation du raccord : placer le repère en fonction de la position souhaitée du connecteur / afficheur du capteur vissé.

A: rainure pour joint torique (pour E30072), B: repère pour l'orientation

Prendre en compte la place nécessaire lorsqu'un câble de raccordement avec prise coudeée est utilisé. Pour cela, aligner l'adaptateur avant l'opération de soudage pour déterminer la position finale du raccord capteur électrique.

Lors d'un remplacement du capteur, le positionnement peut changer et l'orientation originale n'est donc plus garantie.

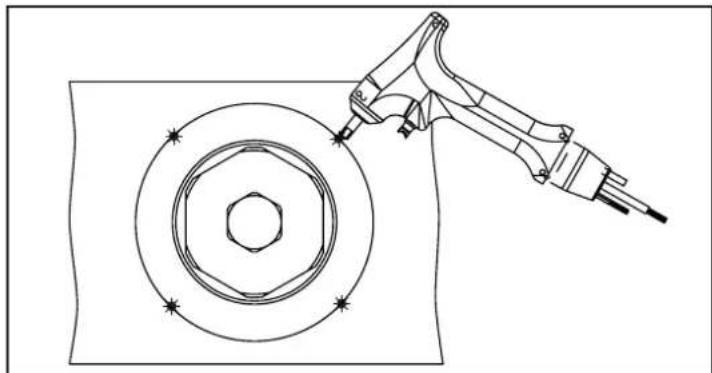

Fixer le raccord avec une force de retenue suffisante en plusieurs points. Appliquer les points de fixation à distance égale, l'un en face de l'autre.

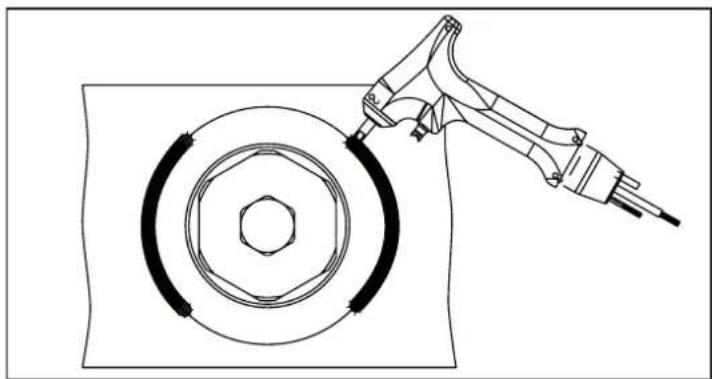

Applique l'une en face de l'autre les soudures entre les points de fixation. Respecter des pauses suffisantes entre les différentes sections pour éviter que le raccord devienne brûlant ou se déforme en raison d'une surchauffe.

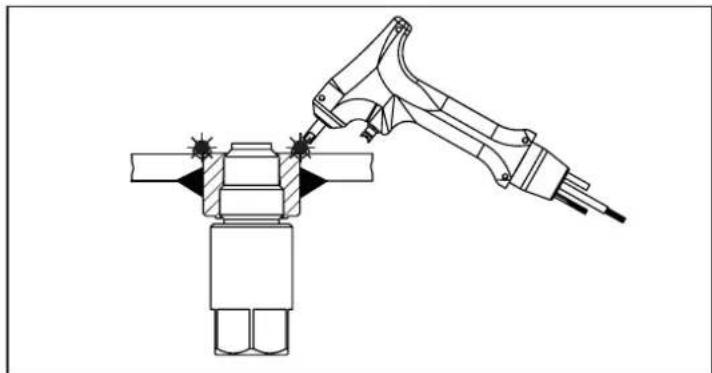

Si possible : souder la face intérieure.

Laisser refroidir le raccord et le bouchon à souder. Retirer le bouchon à souder. Enlever les résidus du fileting du raccord. Visser le capteur à la main afin de vérifier la stabilité et la fonctionnalité du filage. Si le couple de serrage est trop élevé, ne pas utiliser d'outil, mais vérifier le filage et replacer le raccord, si nécessaire.

5 Mise en service

Avant la mise en service du système : vérifier l'étanchéité de tous les composants. Mise en service du capteur : → Notice d'utilisation du capteur.

6 Élimination et retard

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur. En cas de, s'assurer que l'appareil est exempt d'impuretés, en particulier de substances dangereuses et toxiques.
