SBN346 - Capteur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de débit mécatronique
Marque	IFM
Modèle	SBN346 (SBx3xx)
Principe de mesure	Pression différentielle
Fluides admissibles	Eau, solutions avec glycol, lubrifiants
Plage de mesure (débit)	Non spécifiée, réglable
Sortie	Commutation (N.O.)
Tension d'alimentation	TBTS/TBTP (24 V DC typique)
Raccord process	En ligne, filetage adapté (non spécifié)
Matériau du boîtier	Non spécifié (acier inoxydable probable)
Indice de protection	Non spécifié (IP65/IP67 typique)
Température de fluide	Non spécifiée (éviter congélation)
Pression maximale	Non spécifiée (haute pression possible)
Dimensions (L x diamètre)	Environ 100 mm x 30 mm (estimation)
Poids	Environ 200 g (estimation)
Montage	Horizontal (pour eau sale) ; vertical possible pour fluide propre
Raccordement électrique	Couleurs selon DIN EN 60947-5-2 (BN/BRUN, BU/BLEU, BK/NOIR)
Réglage du seuil	Tambour de réglage avec vis de blocage
Affichage	LED jaune (état de commutation)
Fonction clapet antiretour	Oui, intégrée
Entretien	Aucun entretien nécessaire
Filtre recommandé	200 micromètres (pour fluides chargés)
Réparabilité	Réparation uniquement par le fabricant
Elimination	Selon réglementations nationales

FOIRE AUX QUESTIONS - SBN346 IFM

Comment installer le capteur de débit IFM SBN346 ?

Montez l'appareil en ligne respectant le sens du débit (flèche). Serrez aux méplats, sans serrer le boîtier dans un étau. Pour les fluides chargés, installez un filtre de 200 µm devant l'entrée et montez le capteur horizontalement.

Quel type de fluide peut être mesuré ?

L'appareil est conçu pour l'eau, les solutions avec glycol et les lubrifiants. Évitez la congélation du fluide.

Comment raccorder électriquement le capteur ?

Raccordez selon le schéma : BN (brun) = alimentation +, BU (bleu) = alimentation -, BK (noir) = sortie commutation. Utilisez une alimentation TBTS/TBTP. Le raccordement doit être effectué par un électricien qualifié.

Comment régler le seuil de commutation ?

Deux méthodes : 1) Tournez le tambour de réglage après avoir desserré la vis de blocage pour aligner la valeur souhaitée sur l'échelle. 2) En fonctionnement, tournez lentement jusqu'à ce que la LED s'allume, puis serrez la vis.

Que faire si le débit est inférieur au seuil ?

La sortie est ouverte (LED éteinte). Augmentez le débit ou réduisez le seuil de commutation.

Le capteur peut-il être monté verticalement ?

Oui, pour les fluides propres, le montage dans des tubes verticaux est possible. Pour l'eau sale, montez horizontalement.

Quelles sont les consignes de sécurité importantes ?

Lisez la notice avant utilisation. Le montage et le raccordement doivent être effectués par du personnel qualifié. Assurez-vous que l'installation n'est pas sous pression lors du montage. Protégez l'appareil contre les dommages.

Comment entretenir le capteur ?

L'appareil ne nécessite aucun entretien. En cas de fluides très chargés, utilisez un filtre de 200 µm en amont.

Que faire en cas de dysfonctionnement ?

Vérifiez le raccordement électrique et l'alimentation. Si le problème persiste, contactez le fabricant. La réparation doit être effectuée uniquement par IFM.

Comment éliminer l'appareil en fin de vie ?

Suivez les réglementations nationales pour l'élimination des déchets électroniques. Assurez-vous d'une élimination écologique.

MODE D'EMPLOI SBN346 IFM

Notice d'utilisation

Débitmètre mécatronique

SBx3xx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3

2 Consignes de sécurité 4
3 Transport, manutention et stockage 5
4 Usage prévu. 6

4.1 Applications 6

5 Montage. 7

5.1 Raccord process 7
5.2 Accessoires de montage 8
5.3 Montage en cas d'eau sale 8

6 Raccordement electrique. 9
7 Reglages 10

7.1 Regler le seuil de commutation sur I'appareil 10
7.2 Effectuer le réglage du débit 10

8 Fonctionnement 11
9 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

En gras Désignation d'une touche, d'un bouton ou d'un affiche

念 Reforence croisee sans lien
Référence croisée avec lien

Remarque importante

Le non-respect peut aboutir a des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les averissements mettent en garde contre d'eventuels dommages corporels et matériels. Cela permet une utilisation sure du produit. Les averissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'advertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à moderés

Des blessures legères à moderées sont possibles si l'advertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'ajretissement n'est pas respecté.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédigier, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( → Usage prevu).
  Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des apparciels et des cables contre l'endommagement.

3 Transport, manutention et stockage

Stocker l'appareil dans son emballage d'origine.
Si I'appareil doit etre restocke,utiliser I'emballage d'origine.
Sinon, munir les connexions non utilisées soit d'un connecteur correspondant, soit d'un capuchon de protection et emballer l'appareil de manière appropriée.
Lors du stockage, respecter les conditions environnantes permissibles pour l'appareil Données techniques).

4 Usage prévu

L'appareil surveille des liquides.

Il detecte le débit volumique (débit/temps) selon le principe de la pression différentielle et commute la sortie.

Le seuil de commutation est régiable.

4.1 Applications

Eau
- Solutions avec glycol
Lubrifiants

En raison de la sensibilité aux parasites dans la plage de la fréquence de l'oscillator (0,500 à 0,550 MHz), due à la technologie utilisée, un test selon EN 61000-4-6 avec un niveau d'essai de 10V entraine une commutation interpestive de la sortie de commutation. Àpès la perturbation, l'appareil testé revient automatiquement à son fonctionnement initial.

INFORMATION IMPORTANTE

Congélation du fluide.

Le capteur peut etre endommagé.
Veillez à ce que le fluide contenu dans le capteur ne gèle pas pendant le fonctionnement et le transport.

5 Montage

ATTENTION

Pendant le montage ou en cas de défaut (p.ex. boitier casset), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure du à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endetroit du montage.
Utiliser une protection adequate (p.ex. capot protecteur) de maniere a eviter que des fluides jaillissants ne puissant porter atteinte à la sécurité des personnes.

5.1 Raccord process

Eviter des différences de section importantes sur l'entree.
- Installer l'appareil en ligne selon le sens du début (flèche) et serrer aux méplats pour le serrage.

Ne serrer pas le boitier dans un etau.

Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.

5.2 Accessoires de montage

Si nécessaire, fixer l'appareil par le bas sur la platine de montage (non fournie):

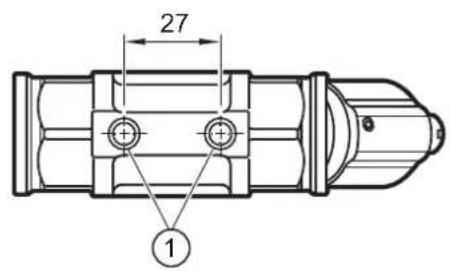

Fig. 2: Installation avec plaque de montage

1:trou taraudé M8 (profondeur 6 mm) sur le dessous de l'appareil

5.3 Montage en cas d'eau sale

Insérer un filtr de 200 micrométres devant l'entrée (IN).
Installer le capteur horizontalement.
Respecter l'angle d'inclinaison vers l'axe horizontale :

Fig. 3: Montage en cas d'eau sale

En cas de fluide propre le montage dans les tubes verticaux est également possible.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement (couleurs selon DIN EN 60947-5-2)

BN:Brun

BU:Bleu

BK:Noir

Informations sur les connecteurs fénelles disponibles sur: www.ifm.com.

7 Réglages

II y a 2 options de régler le seuil de commutation :

• Régler le seuil de commutation sur l'appareil.
• Effectuer le réglage du débit.

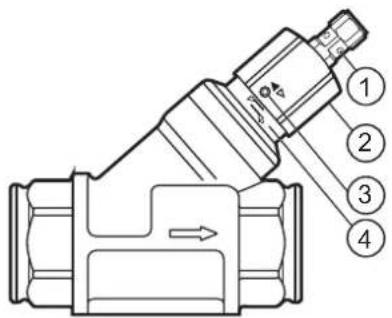

Fig. 5: Réglage du seuil

1:LED jaune (étéat de commutation) 3 : vis de blocage
2: tambour de réglage 4: échelle de réglage

Ne pas tournier le tambour au-delà de la valeur maximum de la plage de réglage (Données techniques) pour éviter des commutations interpestives.

7.1 Régler le seul de commutation sur l'appareil

Desserer la vis de blocage.
Tourner le tambour jusqu'à ce que la valeur de consigne soit visible sur l'échelle de réglage.
Serrer la vis de blocage.

7.2 Effectuer le réglage du débit

• Activer le début normal dans l'installation.
  Desserer la vis de blocage.
  Régler le seuil de commutation en tournant le tambour lentement: Le seuil de commutation est atteint des que la LED s'allume.
  Serrer la vis de blocage.

8 Fonctionnement

Après la mise sous tension, l'appareil est opérationnel.

L'appareil détecte le début et commute la sortie selon le réglage.

• Sortie fermée (LED = allumée), si début ≥ seuil de commutation.
• Sortie ouverte (LED = éteinte), si début < seuil de commutation.

9 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
En cas de fluides tres charges :
insérer un filtré devant l'entrée (IN). Recommendation : utiliser un filtré de 200 micrométres.
