SBN333 - Capteur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de débit mécatronique
Marque	IFM
Modèle	SBN333 (série SBx3xx)
Catégorie	Capteur de débit volumique
Usage prévu	Surveillance de liquides (eau, solutions avec glycol, lubrifiants)
Principe de mesure	Pression différentielle
Fluides admissibles	Eau, solutions glycolées, lubrifiants
Alimentation électrique	Selon EN 50178, TBTS, TBTP (typique 24 V DC)
Type de sortie	Commutation tout-ou-rien (sortie fermée si débit ≥ seuil)
Raccord process	En ligne, sens du débit indiqué par une flèche
Température de fluide	0...80 °C (estimation)
Pression de service max	10 bar (estimation)
Indice de protection	IP67 (estimation)
Matériau du boîtier	Acier inoxydable (estimation)
Longueur	100 mm (estimation)
Diamètre	30 mm (estimation)
Poids	0,2 kg (estimation)
Montage	Horizontal de préférence ; vertical possible pour fluide propre
Raccordement électrique	3 fils : BN (brun), BK (noir), BU (bleu)
Réglage du seuil	Tambour rotatif avec vis de blocage et échelle de réglage
Affichage	LED jaune indiquant l'état de commutation
Maintenance	Aucune maintenance requise ; pour liquides chargés, utiliser un filtre de 200 µm
Réparabilité	Réparation uniquement par le fabricant
Élimination	Selon les réglementations nationales en vigueur

FOIRE AUX QUESTIONS - SBN333 IFM

Comment installer le capteur SBN333 ?

Installez le capteur en ligne dans la canalisation, en respectant le sens du débit indiqué par la flèche. Serrez aux méplats sans utiliser le boîtier comme levier. Pour les liquides chargés, placez un filtre de 200 µm en amont. Évitez les différences de section importantes à l'entrée. Le capteur peut être monté horizontalement ou verticalement (pour fluide propre).

Quels fluides puis-je surveiller avec ce capteur ?

Le SBN333 est conçu pour les liquides tels que l'eau, les solutions avec glycol et les lubrifiants. Ne pas utiliser avec des fluides agressifs non compatibles avec les matériaux du capteur. Évitez la congélation du fluide à l'intérieur du capteur.

Comment régler le seuil de commutation ?

Desserrez la vis de blocage. Tournez le tambour de réglage jusqu'à obtenir la valeur souhaitée sur l'échelle. Resserez la vis. Pour un réglage dynamique, activez le débit normal dans l'installation, puis tournez lentement le tambour jusqu'à ce que la LED jaune s'allume. Cela indique le seuil de commutation.

Que faire si le fluide est sale ?

Pour éviter les obstructions, insérez un filtre de 200 micromètres devant l'entrée (IN) du capteur. Montez le capteur horizontalement et respectez l'angle d'inclinaison indiqué dans la notice. Des informations sur les filtres compatibles sont disponibles sur www.ifm.com.

Comment raccorder électriquement le SBN333 ?

Le raccordement doit être effectué par un électricien qualifié. Utilisez une alimentation selon EN 50178 (TBTS/TBTP). Branchez les fils selon le code couleur : BN (brun) pour l'alimentation positive, BU (bleu) pour le négatif, et BK (noir) pour la sortie de commutation. Mettez l'installation hors tension avant le raccordement.

Que signifie la LED jaune sur l'appareil ?

La LED jaune indique l'état de la sortie de commutation : elle est allumée lorsque le débit est supérieur ou égal au seuil réglé, et éteinte lorsque le débit est inférieur au seuil.

Quelle est la pression maximale autorisée ?

La pression de service maximale n'est pas explicitement indiquée dans la notice, mais pour un capteur de débit industriel de ce type, elle est généralement de l'ordre de 10 bar. Consultez la plaque signalétique ou les données techniques détaillées sur www.ifm.com pour la valeur exacte.

Comment nettoyer le capteur ?

Le capteur ne nécessite aucun entretien particulier. En cas d'encrassement, vous pouvez le nettoyer extérieurement avec un chiffon doux. Ne pas utiliser de solvants agressifs. Pour les dépôts internes, il est recommandé d'utiliser un filtre en amont. Toute réparation interne doit être effectuée par le fabricant.

Le capteur est-il réparable ?

Le SBN333 ne doit être réparé que par le fabricant (IFM). En cas de dysfonctionnement, contactez le service après-vente IFM. N'essayez pas d'ouvrir le boîtier, car cela annulerait la garantie et pourrait endommager l'appareil.

Où trouver les accessoires de montage et les connecteurs ?

Les accessoires de montage (plaque de montage avec trou taraudé M8) et les connecteurs femelles/mâles sont disponibles sur le site www.ifm.com. Vous y trouverez également des filtres de 200 µm et d'autres pièces compatibles.

MODE D'EMPLOI SBN333 IFM

Notice d'utilisation

Débitmètre mécatronique

SBx3xx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés.... 3

2 Consignes de sécurité 4
3 Usage prévu.... 5
4 Montage.... 6

4.1 Raccord process 6
4.2 Accessoires de montage 6
4.3 Montage en cas d'eau sale.... 7

5 Raccordement électrique 8

6 Réglages 9

6.1 Régler le seuil de commutation sur l'appareil. 9
6.2 Effectuer le réglage du débit 9

7 Fonctionnement 10
8 Maintenance, réparation et élimination 11

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

ATTENTION

Avertissement sur les dommages corporels

Danger de blessures légères, réversibles.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille des liquides (eau, solutions avec glycol, lubrifiants).

Il détecte le débit volumique (débit/temps) selon le principe de la pression différentielle et commute la sortie.

Le seuil de commutation est réglable.

INFORMATION IMPORTANTE

Congélation du fluide.

▷ Le capteur peut être endommagé.
Veillez à ce que le fluide contenu dans le capteur ne gèle pas pendant le fonctionnement et le transport.

4 Montage

ATTENTION

Pendant le montage ou en cas de défaut (p.ex. boîtier cassé), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure dû à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.
▶ Utiliser une protection adéquate (p.ex. capot protecteur) de manière à éviter que des fluides jaillissants ne puissent porter atteinte à la sécurité des personnes.

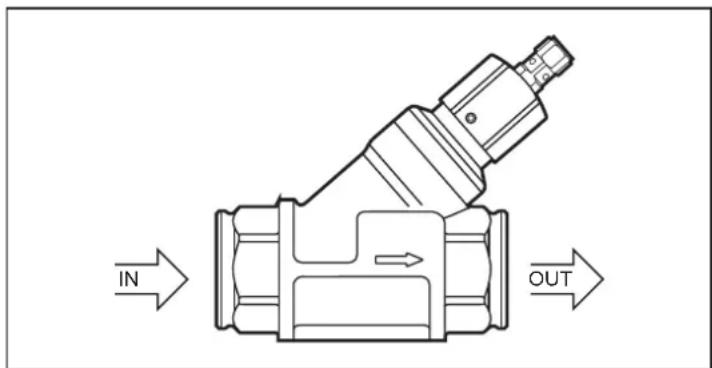

4.1 Raccord process

Eviter des différences de section importantes sur l'entrée.
▶ Installer l'appareil en ligne selon le sens du débit (flèche) et serrer aux méplats pour le serrage.

Ne serrer pas le boîtier dans un étau.

Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.

4.2 Accessoires de montage

▶ Si nécessaire, fixer l'appareil par le bas sur la platine de montage (non fournie) :

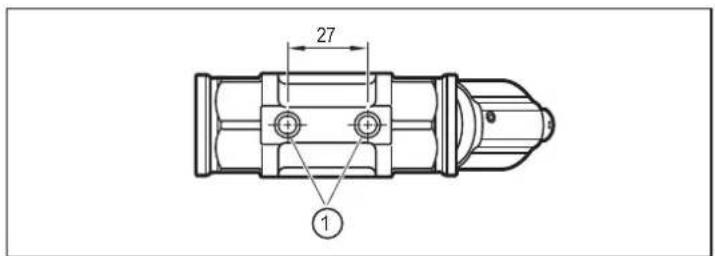

Fig. 2: Installation avec plaque de montage
1 : trou taraudé M8 (profondeur 6 mm) sur le dessous de l'appareil

Informations sur les accessoires disponibles sur www.ifm.com

4.3 Montage en cas d'eau sale

Insérer un filtre de 200 micromètres devant l'entrée (IN).
▶ Installer le capteur horizontalement.
▶ Respecter l'angle d'inclinaison vers l'axe horizontale :

Fig. 3: Montage en cas d'eau sale

En cas de fluide propre le montage dans les tubes verticaux est également possible.

Informations sur des filtres disponibles sur www.ifm.com.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement (code couleur selon la norme DIN EN60947-5-2)
BN : brun BK : noir
BU : bleu

Informations sur les connecteurs femelles / mâles disponibles sur www.ifm.com.

6 Réglages

Il y a 2 options de régler le seuil de commutation :

• Régler le seuil de commutation sur l'appareil.
  • Effectuer le réglage du débit.

Fig. 5: Réglage du seuil

1 : LED jaune (état de commutation) 3 : vis de blocage
2 : tambour de réglage 4 : échelle de réglage

Ne pas tourner le tambour au-delà de la valeur maximum de la plage de réglage (→ Données techniques) pour éviter des commutations intempestives.

6.1 Régler le seuil de commutation sur l'appareil

▶ Desserrer la vis de blocage.
▶ Tourner le tambour jusqu'à ce que la valeur de consigne soit visible sur l'échelle de réglage.
▶ Serrer la vis de blocage.

6.2 Effectuer le réglage du débit

▶ Activer le débit normal dans l'installation.
▶ Desserrer la vis de blocage.
Régler le seuil de commutation en tournant le tambour lentement :
▷ Le seuil de commutation est atteint dès que la LED s'allume.
▶ Serrer la vis de blocage.

7 Fonctionnement

Après la mise sous tension, l'appareil est opérationnel.

L'appareil détecte le débit et commute la sortie selon le réglage.

• Sortie fermée (LED = allumée), si débit ≥ seuil de commutation.
• Sortie ouverte (LED = éteinte), si débit < seuil de commutation.

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

En cas de fluides très chargés :

▶ insérer un filtre devant l'entrée (IN). Recommandation : utiliser un filtre de 200 micromètres.
