Type de produit	Détecteur à ultrasons avec IO-Link
Marque	IFM
Modèle	UGT592
Fonctions principales	Surveillance de niveaux, détection d'objets, réglage via IO-Link ou bouton Teach, fonction fenêtre et hystérésis
Alimentation	18-30 V DC (estimation)
Sortie	Sortie de commutation / IO-Link (broche BK)
Raccordement électrique	3 fils : BN (L+), BK (OUT), BU (L-), couleurs selon DIN EN 60947-5-2
Zone morte	Présence d'une zone morte sans détection (consulter la fiche technique pour la distance)
LED d'état	2 LED jaunes (état, aide au réglage, indication de sortie) et 1 LED verte (écho)
Bouton Teach	Permet la programmation des points de commutation P1 et P2, l'inversion de sortie, et la restauration des réglages usine
Interface de communication	IO-Link (accès aux données process et de diagnostic, paramétrage en fonctionnement)
Matériau du boîtier	Métallique (selon UL 508, distance de sécurité ≥12,7 mm)
Montage	Fixation via dispositif de fixation, éviter surfaces absorbant le son
Consignes de sécurité	Lecture obligatoire avant mise en service, réservé à du personnel qualifié, protéger contre les dommages
Nettoyage et entretien	Non spécifié dans la notice, éviter les produits agressifs
Réglages usine	Restauration possible via bouton Teach (sans écho)
Compatibilité	Nécessite un maître IO-Link pour la communication, PC et logiciel pour la configuration hors ligne

FOIRE AUX QUESTIONS - UGT592 IFM

Comment installer le détecteur UGT592 ?

Fixez l'appareil à l'aide d'un dispositif de fixation. Évitez les surfaces qui absorbent le son et respectez la zone morte (consultez la fiche technique). Pour les boîtiers métalliques, maintenez une distance d'au moins 12,7 mm avec les parties sous tension non isolées.

Comment raccorder électriquement l'UGT592 ?

Mettez l'installation hors tension. Raccordez les fils : BN (brun) à L+, BK (noir) à la sortie (OUT / IO-Link), BU (bleu) à L-. Les couleurs suivent la norme DIN EN 60947-5-2.

Quelles sont les fonctions des LED ?

Les deux LED jaunes indiquent l'état des sorties et aident au réglage. La LED verte (écho) s'allume lorsqu'un objet ou l'arrière-plan est détecté.

Comment programmer les points de commutation avec le bouton Teach ?

Appuyez sur le bouton Teach pendant 2 à 6 secondes pour entrer en mode programmation (LED jaunes clignotent à 1 Hz). Placez l'objet sur P1, appuyez 1 seconde (clignotement 2,5 Hz). Placez l'objet sur P2, appuyez 1 seconde (clignotement 4 Hz). La programmation est terminée.

Comment inverser le comportement des sorties ?

Appuyez sur le bouton Teach pendant plus de 6 secondes. Les LED jaunes clignotent rapidement (>10 Hz) puis brièvement (>4 Hz) pour confirmer l'inversion.

Comment restaurer les réglages usine ?

Orientez l'appareil de sorte qu'aucun écho ne soit reçu (LED écho éteinte). Entrez en mode programmation (Teach 2-6s), puis appuyez 1 seconde sur Teach. Les LED jaunes clignotent brièvement (4 Hz) pour confirmer.

Qu'est-ce que l'interface IO-Link ?

IO-Link permet un accès direct aux données de process et de diagnostic, ainsi qu'un paramétrage en fonctionnement. Pour l'utiliser, vous avez besoin d'un maître IO-Link. Les fichiers IODD et logiciels sont disponibles sur www.ifm.com.

Quelle est la différence entre fonction fenêtre et hystérésis ?

En fonction fenêtre (P1 > P2), la sortie commute lorsqu'un objet se trouve entre P1 et P2. En fonction hystérésis (P1 = P2), la sortie commute lorsque l'objet est à une distance inférieure ou égale à P1/P2 (selon le réglage).

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord le câblage et l'alimentation. Assurez-vous qu'aucun objet n'obstrue la zone de détection. Si le problème persiste, consultez la notice ou contactez le service après-vente IFM. Le fabricant décline toute responsabilité en cas de mauvaise utilisation.

Où trouver la fiche technique complète de l'UGT592 ?

La fiche technique (datasheet) contenant les caractéristiques détaillées (plage de mesure, zone morte, etc.) est disponible sur le site www.ifm.com. Vous pouvez également télécharger les IODD pour la configuration IO-Link.

MODE D'EMPLOI UGT592 IFM

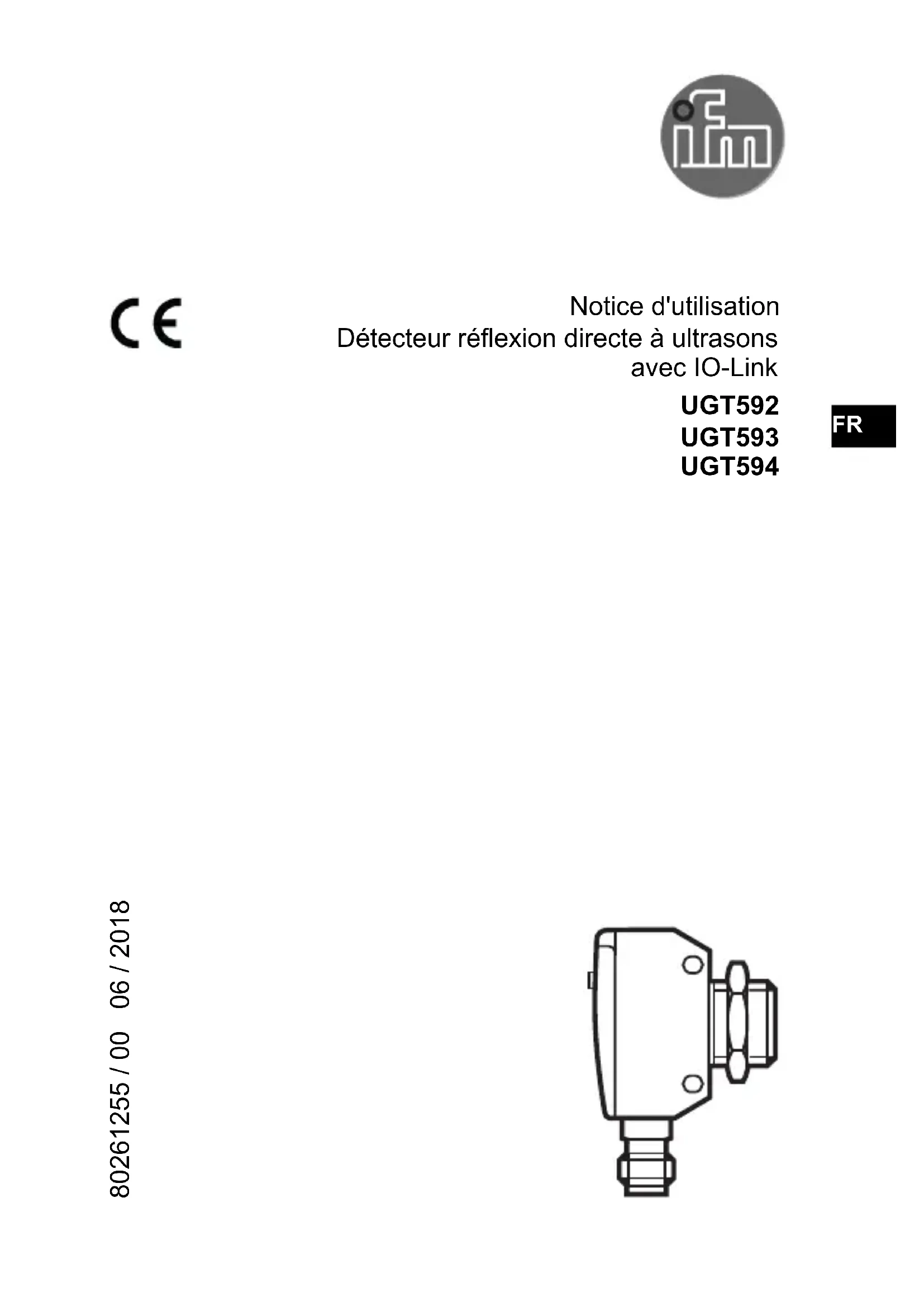

Notice d'utilisation

Détecteur réflexion directe à ultrasons

avec IO-Link

UGT592

UGT593

UGT594

80261255 / 00 06 / 2018

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

1: LED d'état (jaunes), aide au réglage et indication de sortie
2: LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
3: bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com

→ Informations générales sur le montage et le fonctionnement.

4 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU : bleu

Couleurs selon DIN EN 60947-5-2

• OUT : sortie de commutation / IO-Link

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link ( 5.1) ou via le bouton Teach ( 5.2).

5.1 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

5.2 Bouton Teach

5.2.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.2.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 5.2.1).

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

5.2.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état jaunes clignotent (> 10 Hz).

Les LED d'état jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

5.2.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( 5.2.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

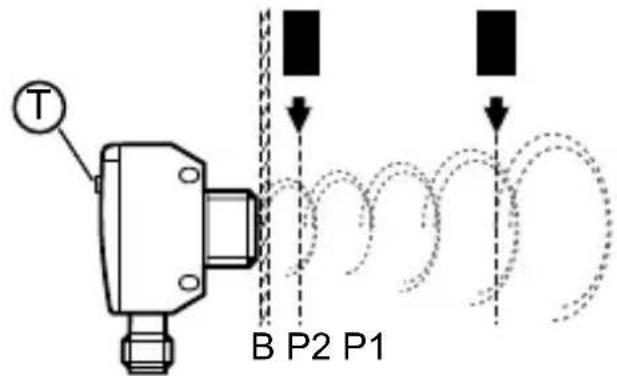

Fig. 1 : fonction fenêtre P1 > P2

Fig. 2 : fonction hystérésis P1 = P2

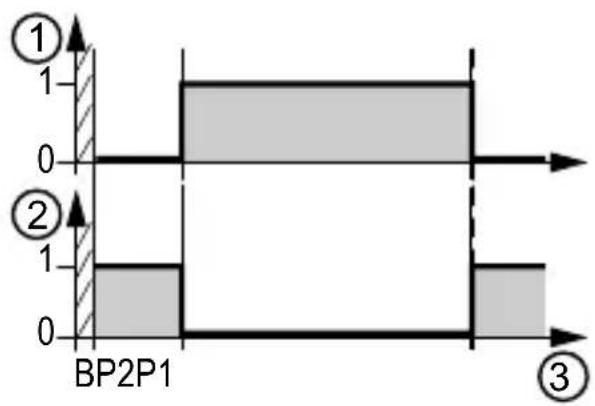

Signal de commutation pour la fonction fenêtre

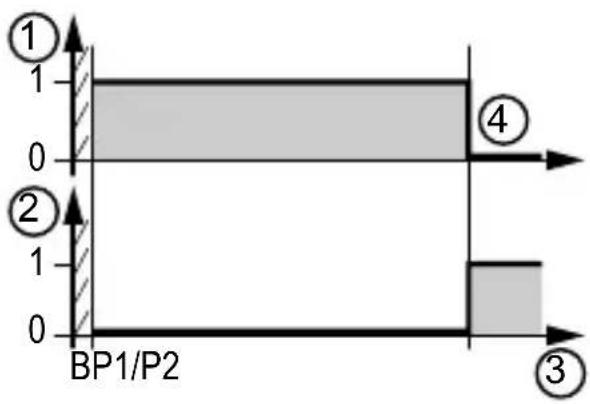

Signal de commutation pour la fonction hystérésis

1: comportement des sorties
2: signal de sortie inversé
3: distance à l'objet
4: réglages usine

B: zone morte
P : position programmée par Teach
T : bouton Teach
