UGT210 - Détecteur à ultrasons IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur à ultrasons
Marque	IFM
Modèle	UGT210
Catégorie	Détecteur à ultrasons
Fonction principale	Surveillance de niveaux et détection d'objets
Type de sortie	Sortie de commutation NPN ou sortie analogique (selon version)
Alimentation	18…30 V DC (estimation)
Indicateurs LED	LED jaune : état ; LED verte : écho
Raccordement électrique	Fils BK (noir), BN (brun), BU (bleu), WH (blanc) selon DIN EN 60947-5-2
Réglage	Par fil de programmation (Teach) : mode fenêtre ou hystérésis, inversion, réglage usine
Zone morte	Présente (se référer à la fiche technique)
Distance de sécurité (boîtier métallique)	Minimum 12,7 mm entre capteur et parties non isolées sous tension
Matériau du boîtier	Métal ou plastique selon variante
Protection	Protéger appareils et câbles contre l'endommagement
Montage	À l'aide d'un dispositif de fixation
Entretien et nettoyage	Aucun entretien spécifique requis
Sécurité	Lire la notice avant utilisation ; montage et mise en service par personnel qualifié
Température de fonctionnement	Non spécifiée (se référer à la fiche technique)
Informations générales	Notice d'utilisation disponible gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - UGT210 IFM

Comment régler la distance de détection ?

Utilisez le fil de programmation (Teach). Placez l'objet à la position P1, puis connectez le fil pendant environ 1 seconde. La LED jaune clignote pour confirmer. Répétez pour P2 si nécessaire. Consultez la section Réglages de la notice.

Que signifie la LED jaune ?

La LED jaune indique l'état de la sortie de commutation. Elle est également utilisée pendant la programmation pour confirmer les réglages (clignotements codés).

Que signifie la LED verte ?

La LED verte (écho) s'allume lorsqu'un objet ou l'arrière-plan est détecté. Elle permet de vérifier la bonne détection pendant le réglage.

Comment inverser le comportement de la sortie ?

Raccordez l'entrée d'apprentissage pendant plus de 6 secondes. La LED jaune clignote rapidement (>10 Hz) puis brièvement (4 Hz). La sortie est alors inversée.

Comment restaurer les réglages usine ?

Orientez le détecteur de sorte qu'aucun écho ne soit reçu (LED verte éteinte). Démarrez le mode de programmation (2 à 6 secondes), puis connectez le fil d'apprentissage pendant 1 seconde. La LED jaune clignote 4 Hz pour confirmer.

Qu'est-ce que la zone morte ?

La zone morte est une région immédiatement devant le capteur où aucune détection n'est possible. Respectez la distance minimale indiquée dans la fiche technique pour éviter des mesures erronées.

Quelle tension d'alimentation est requise ?

L'alimentation typique est de 18 à 30 V DC. Vérifiez les spécifications exactes sur la plaque signalétique ou la fiche technique.

Comment raccorder électriquement le détecteur ?

Mettez l'installation hors tension. Raccordez les fils selon les couleurs : BK (noir) = sortie, BN (brun) = +alimentation, BU (bleu) = -alimentation, WH (blanc) = entrée d'apprentissage. Suivez le schéma de la notice.

Le détecteur peut-il être utilisé en extérieur ?

La notice ne précise pas d'usage extérieur. Vérifiez les conditions environnementales dans la fiche technique. Évitez l'humidité et les températures extrêmes non spécifiées.

Où trouver la fiche technique complète ?

La fiche technique est disponible sur le site www.ifm.com. Vous pouvez également consulter la notice complète sur notice-facile.com pour plus de détails.

MODE D'EMPLOI UGT210 IFM

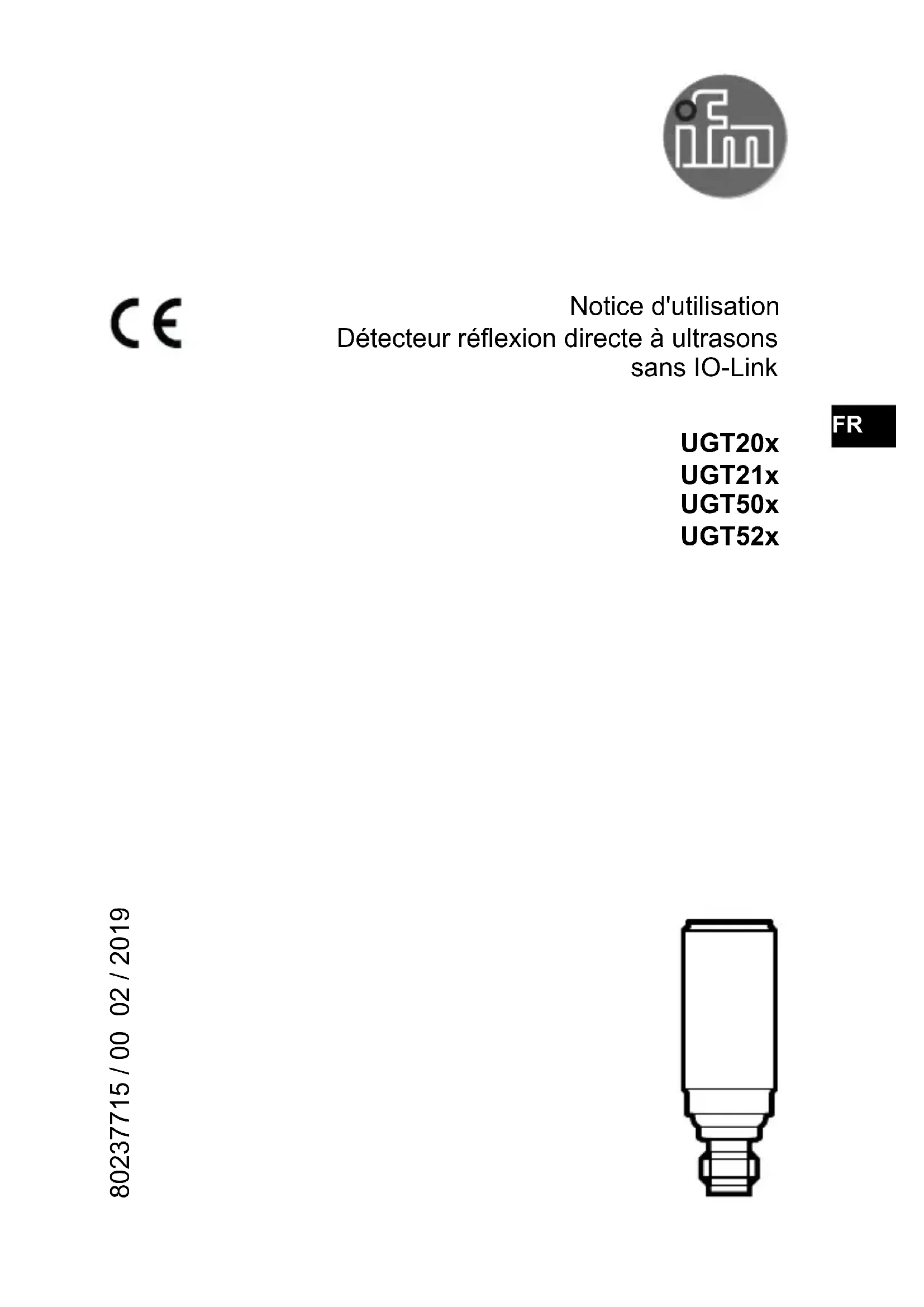

Notice d'utilisation
Détecteur réflexion directe à ultrasons sans IO-Link

FR

UGT20x

UGT21x

UGT50x

UGT52x

80237715 / 00 02 / 2019

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détction d'objets.

3 Montage

Fixer l'appareil à l'aide d'un dispositif de fixation.

1: LED d'etat (jaune), aide au réglage et indication de sortie
2: LED écho (verte), allumée lorsqu' l'objet ou l'arrière-plan est détecté

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

• Tenir compte de la zone morte ( Fiche technique): Dans la zone morte, il n'y a pas de détention d'objects.

Pour apparéils avec boîtier métallique (selon UL 508) :

Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com Informations generales sur le montage et le fonctionnement

4 Raccordement électrique

Mettre l'installation hors tension.
Raccorder l'appareil (selon le type choisi) :

BK : noir

BN:brun

BU:bleu

WH:blanc

Appareils avec sortie de commutation

• OUT: sortie de commutation
• Apprentissage : fil de programmation

Appareils avec sortie analogue

• OUT : sortie analogue
• Apprentissage : fil de programmation

Couleurs selon DIN EN 60947-5-2

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le fil de programmation ( 5.1) .

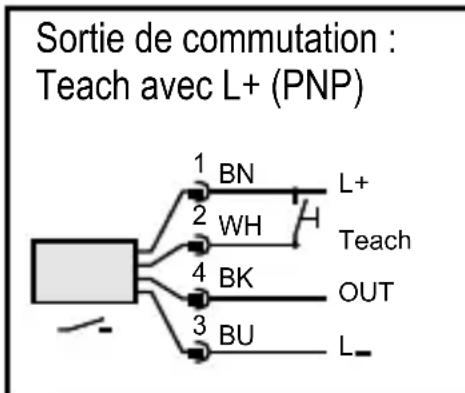

5.1 Apprentissage par fil

Sortie de commutation: Teach avec L- (NPN)

Sortie analogue: Teach avec L-

En cas de programmation non réussie, l'appareil returne au réglage précédent.

5.1.1 Demarrer le mode de programmation

Raccorder l'entrée d'apprentissage pendant 2 s...6 s ( 5.1 Apprentissage par fil).

La LED d'etat jaune clignote >1 s (1 Hz), l'appareil est en mode de programmation.

5.1.2 Régler le comportement des sorties

Démarrer le mode de programmation ( 5.1.1) .
Positionner I'objet sur P1 (Fig. 1 ou 2).
Raccorder l'entrée d'apprentissage pendant env. 1 s ( 5.1 Apprentissage par fil).

La LED d'etat jaune clignote (2,5 Hz), le réglage de P1 est terminé.
Positionner I'objet sur P2 (Fig. 1 ou 2).
Raccorder l'entrée d'apprentissage pendant env. 1 s ( 5.1 Apprentissage par fil).
La LED d'etat jaune clignote brievement (4 Hz), le réglage P2 est terminé.

5.1.3 Inverser le comportement des sorties

Raccorder l'entrée d'apprentissage pendant >6 s ( 5.1 Apprentissage par fil).

La LED d'etat jaune clignote ( >10Hz ).
La LED d'etat jaune clignote brièvement (> 4 Hz).
Le signal de sortie est inversé.

5.1.4 Restauration des réglages usine

Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.
Démarrer le mode de programmation ( 5.1.1) .

Raccorder l'entrée d'apprentissage pendant 1 s.

La LED d'etat jaune clignote < 1 s (4 Hz), le réglage usine est rétabli.

En cas de détention d'objets, les signaux de sortie suivants sont fournis :

Fig. 1: fonction fenêtre P1 > P2

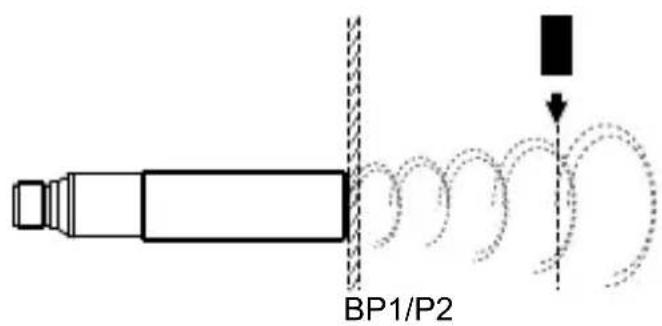

Fig. 2: fonction hysteresis P1 = P2

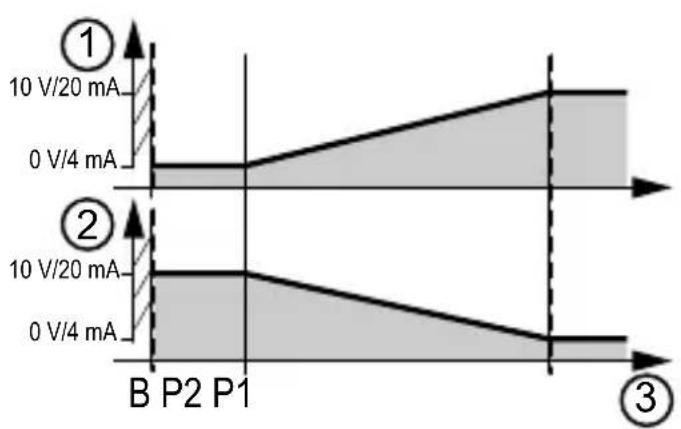

Signal analogue pour la fonction fenêtre Sig

nal analogue pour la fonction hystérisis

Signal de commutation pour la fonction fenêtre

Signal de commutation pour la fonction hysteresis

1: comportement des sorties
2: signal de sortie inversé
3: distance à l'objet
4: réglages usine

B:zone morte
P: position programme par Teach
T: bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com
