UGT523 - Détecteur à ultrasons IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Capteur de température et d'humidité, plage de mesure précise, sortie analogique et numérique.
Utilisation	Idéal pour les applications industrielles, contrôle climatique, systèmes de gestion de bâtiment.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les capteurs si nécessaire, suivre les recommandations du fabricant.
Sécurité	Respecter les normes de sécurité électrique, éviter l'exposition à des conditions extrêmes.
Informations générales	Compatible avec divers systèmes de contrôle, garantie limitée, documentation technique disponible.

FOIRE AUX QUESTIONS - UGT523 IFM

Quel est le rôle principal de l'IFM UGT523 ?

L'IFM UGT523 est un capteur de niveau qui permet de mesurer et de surveiller les niveaux de liquides dans divers réservoirs.

Comment installer l'IFM UGT523 ?

Pour installer l'IFM UGT523, assurez-vous de le placer à la bonne profondeur dans le réservoir et de le connecter à une source d'alimentation électrique appropriée selon le manuel d'utilisation.

Que faire si l'IFM UGT523 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement connecté à une source d'alimentation. Assurez-vous également que le fusible n'est pas grillé et que la tension d'alimentation est conforme aux spécifications du produit.

Comment calibrer l'IFM UGT523 ?

La calibration de l'IFM UGT523 peut être effectuée en suivant les instructions fournies dans le manuel d'utilisation. Généralement, cela implique de régler les paramètres selon le niveau de liquide souhaité.

Que faire si les mesures du capteur semblent inexactes ?

Si les mesures semblent inexactes, vérifiez que le capteur est propre et qu'il n'y a pas d'obstructions. Vous pouvez également essayer de recalibrer l'appareil selon les instructions du manuel.

L'IFM UGT523 est-il étanche ?

Oui, l'IFM UGT523 est conçu pour être résistant à l'eau et peut être utilisé dans des environnements humides, mais il est important de respecter les spécifications de protection IP indiquées dans le manuel.

Comment entretenir l'IFM UGT523 ?

Pour entretenir l'IFM UGT523, nettoyez régulièrement le capteur avec un chiffon doux et un agent nettoyant approprié. Évitez les produits chimiques agressifs qui pourraient endommager l'appareil.

Où puis-je trouver le manuel d'utilisation de l'IFM UGT523 ?

Le manuel d'utilisation de l'IFM UGT523 peut être téléchargé sur le site Web du fabricant ou obtenu en contactant le service client d'IFM.

MODE D'EMPLOI UGT523 IFM

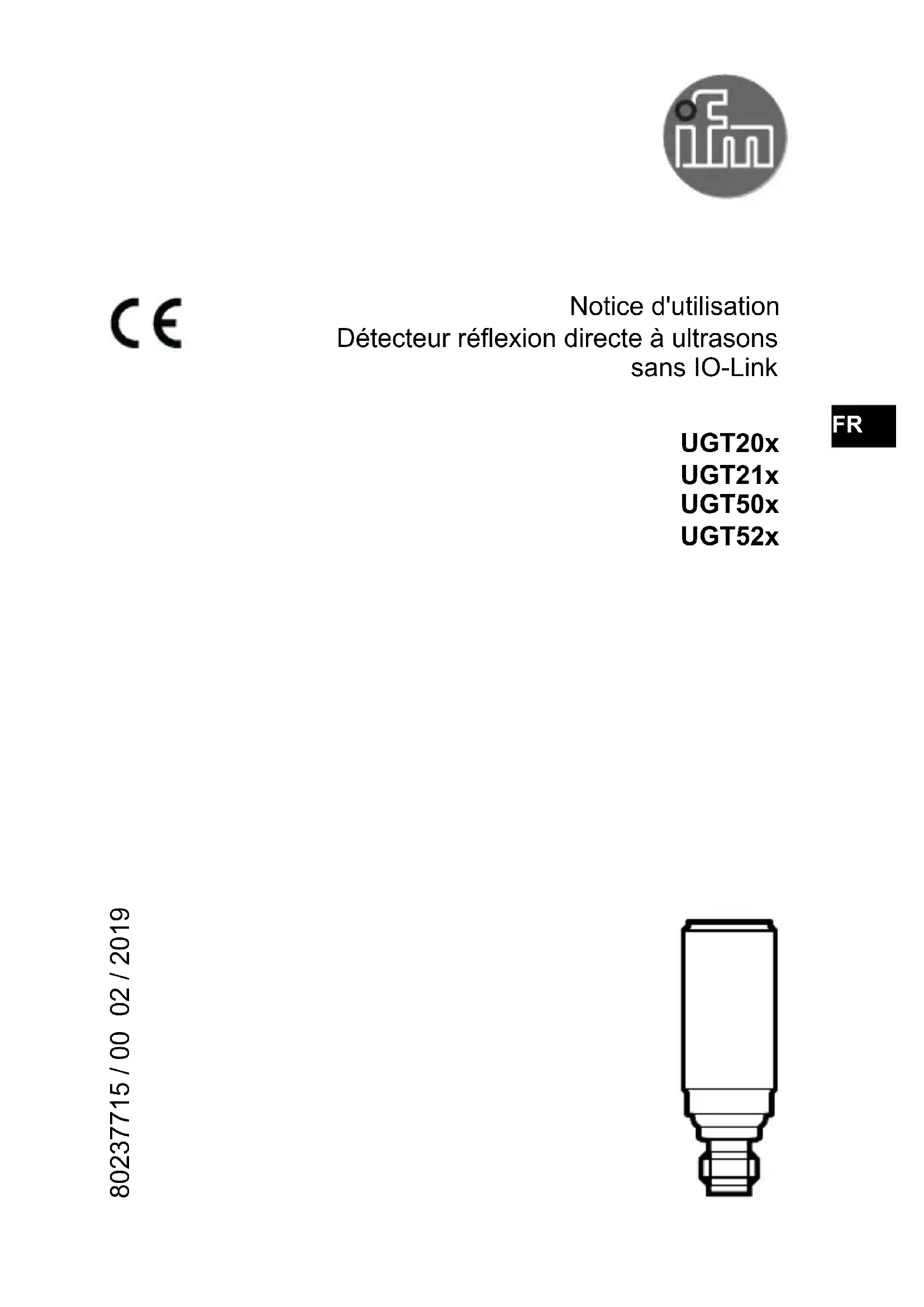

Notice d'utilisation Détecteur réflexion directe à ultrasons sans IO-Link UGT20x UGT21x UGT50x UGT52x 80237715 / 00 02 / 2019 FR2 1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environ- nantes concernées sans aucune restriction d'utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 2 Fonctionnement et caractéristiques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquen- ces d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et auto- risé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement. 2 Fonctionnement et caractéristiques Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets. 3 Montage

► Fixer l'appareil à l'aide d'un dispo- sitif de fixation. 1 : LED d'état (jaune), aide au réglage et indication de sortie 2 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté Des surfaces qui absorbent le son ont un effet négatif sur le bon fonction- nement. ► Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.3

Pour appareils avec boîtier métallique (selon UL 508) : ► Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension. Plus d'informations sont disponibles sur www.ifm.com

• Informations générales sur le montage et le fonctionnement 4 Raccordement électrique ► Mettre l'installation hors tension. ► Raccorder l'appareil (selon le type choisi) : BK : noir BN : brun BU: bleu WH : blanc

Teach Appareils avec sortie de commutation

• OUT : sortie de commutation

• Apprentissage : fil de program- mation Appareils avec sortie analogique

• OUT : sortie analogique

• Apprentissage : fil de program- mation Couleurs selon DIN EN 60947-5-2 5 Réglages Le réglage et le paramétrage de l'appareil sont effectués via le fil de pro- grammation (→ 5.1).

5.1 Apprentissage par fil

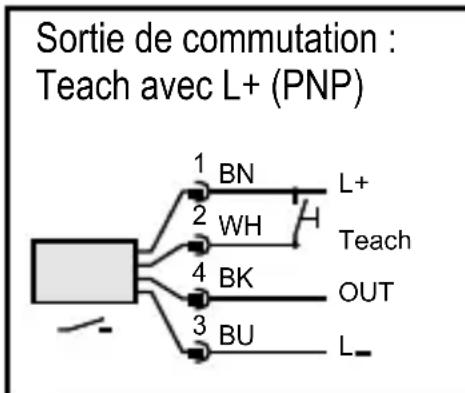

Sortie de commutation : Teach avec L+ (PNP) Sortie de commutation : Teach avec L- (NPN) Sortie analogique : Teach avec L-

Teach4 En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.1.1 Démarrer le mode de programmation

► Raccorder l'entrée d'apprentissage pendant 2 s...6 s (→ 5.1 Apprentissage par fil). > La LED d'état jaune clignote > 1 s (1 Hz), l'appareil est en mode de program- mation.

5.1.2 Régler le comportement des sorties

► Démarrer le mode de programmation (→ 5.1.1). ► Positionner l'objet sur P1 (Fig. 1 ou 2). ► Raccorder l'entrée d'apprentissage pendant env. 1 s (→ 5.1 Apprentissage par fil). > La LED d'état jaune clignote (2,5 Hz), le réglage de P1 est terminé. ► Positionner l'objet sur P2 (Fig. 1 ou 2). ► Raccorder l'entrée d'apprentissage pendant env. 1 s (→ 5.1 Apprentissage par fil). > La LED d'état jaune clignote brièvement (4 Hz), le réglage P2 est terminé.

5.1.3 Inverser le comportement des sorties

► Raccorder l'entrée d'apprentissage pendant > 6 s (→ 5.1 Apprentissage par fil). > La LED d'état jaune clignote (> 10 Hz). > La LED d'état jaune clignote brièvement (> 4 Hz). > Le signal de sortie est inversé.

5.1.4 Restauration des réglages usine

► Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu. > LED écho verte éteinte. ► Démarrer le mode de programmation (→ 5.1.1). ► Raccorder l'entrée d'apprentissage pendant 1 s. > La LED d'état jaune clignote < 1 s (4 Hz), le réglage usine est rétabli.5

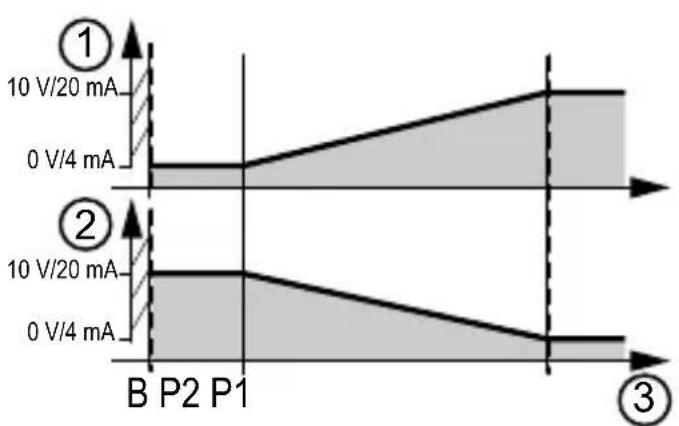

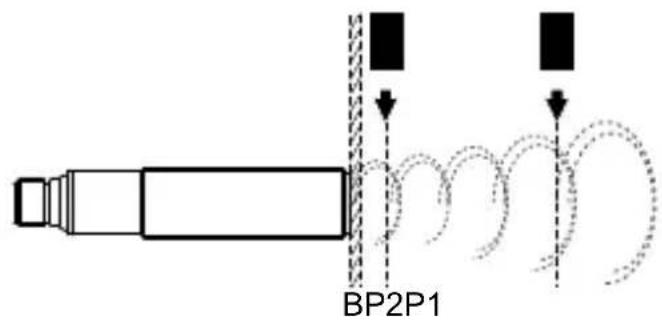

En cas de détection d'objets, les signaux de sortie suivants sont fournis : Fig. 1 : fonction fenêtre P1 > P2 Fig. 2 : fonction hystérésis P1 = P2 B P2 P1 B P1/P2 Signal analogique pour la fonction fenêtre Signal analogique pour la fonction hysté- résis 10 V/20 mA 10 V/20 mA 0 V/4 mA 0 V/4 mA

Signal de commutation pour la fonction fenêtre Signal de commutation pour la fonction hystérésis

1: comportement des sorties 2: signal de sortie inversé 3: distance à l'objet 4: réglages usine B : zone morte P : position programmée par Teach T : bouton Teach Données techniques et informations supplémentaires sur www.ifm.com
