Type de produit	Détecteur à ultrasons
Modèle	UGT214
Marque	IFM
Technologie	Ultrasons
Fonction principale	Détection d'objets et surveillance de niveaux
Interface	IO-Link, sortie de commutation
Alimentation	24 VDC (typique)
Zone morte	Environ 50 mm (voir fiche technique)
Portée de détection	Jusqu'à 2 m (estimation)
Nombre de sorties	1 sortie de commutation (transistor)
Indicateurs LED	2 LED d'état jaunes, 1 LED écho verte
Matériau du boîtier	Métallique (conforme UL 508)
Raccordement électrique	3 fils : BN (L+), BK (OUT), BU (L-)
Longueur de câble	Non spécifiée, typiquement 2 m
Poids	Environ 100 g
Dimensions (approx.)	Diamètre 30 mm, longueur 80 mm
Température de fonctionnement	-25 °C à +70 °C (estimation)
Degré de protection	IP67 (estimation)
Normes	DIN EN 60947-5-2
Conformités	CE, UL 508
Montage	Par dispositif de fixation (non fourni)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Installation par personnel qualifié, respecter les consignes
Réparabilité	Non réparable par l'utilisateur, contacter le fabricant
Contenu de l'emballage	Capteur, notice d'utilisation

FOIRE AUX QUESTIONS - UGT214 IFM

Comment raccorder electriquement l'UGT214 ?

Mettez l'installation hors tension. Raccordez les fils selon le code couleur : BN (brun) sur L+, BK (noir) sur OUT (sortie de commutation/IO-Link), BU (bleu) sur L-.

Que signifie la LED eclair verte clignotante ?

Une LED eclair verte clignotante indique un court-circuit a la sortie. Verifiez le cablage et l'absence de court-circuit.

Qu'est-ce que la zone morte du detecteur ?

La zone morte est la zone directement devant le capteur ou aucune detection n'est possible. Pour l'UGT214, elle est d'environ 50 mm. Consultez la fiche technique pour la valeur exacte.

Comment regler les seuils de commutation ?

Le reglage s'effectue via l'interface IO-Link a l'aide d'un maitre IO-Link et du logiciel adequat. A la livraison, l'appareil est preregle avec des seuils par defaut.

Puis-je utiliser l'UGT214 sans IO-Link ?

Oui, l'appareil fonctionne avec les seuils de commutation prereglés en sortie de boite. Cependant, pour un reglage personnalise, IO-Link est necessaire.

Quels sont les parametres accessibles via IO-Link ?

Via IO-Link, vous pouvez lire et modifier les parametres de l'appareil, acceder aux donnees process et aux diagnostics, et effectuer un reglage a distance.

Que faire si la LED eclair verte ne s'allume pas ?

Assurez-vous que l'alimentation est correcte et qu'un objet est present dans la zone de detection. Si aucun eclair n'est recu, verifiez l'orientation du capteur et l'absence d'obstacles absorbant le son.

Quelles sont les conditions de montage a respecter ?

Fixez l'appareil solidement. Evitez les surfaces absorbant le son. Respectez la zone morte. Pour les boitiers metalliques, maintenez une distance d'au moins 12,7 mm avec les parties non isolees sous tension.

Comment nettoyer le detecteur ?

Nettoyez le boitier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager le capteur.

Ou puis-je trouver plus d'informations techniques ?

Consultez le site www.ifm.com pour les fiches techniques, les IODD, et les informations detaillees sur le montage et le fonctionnement.

MODE D'EMPLOI UGT214 IFM

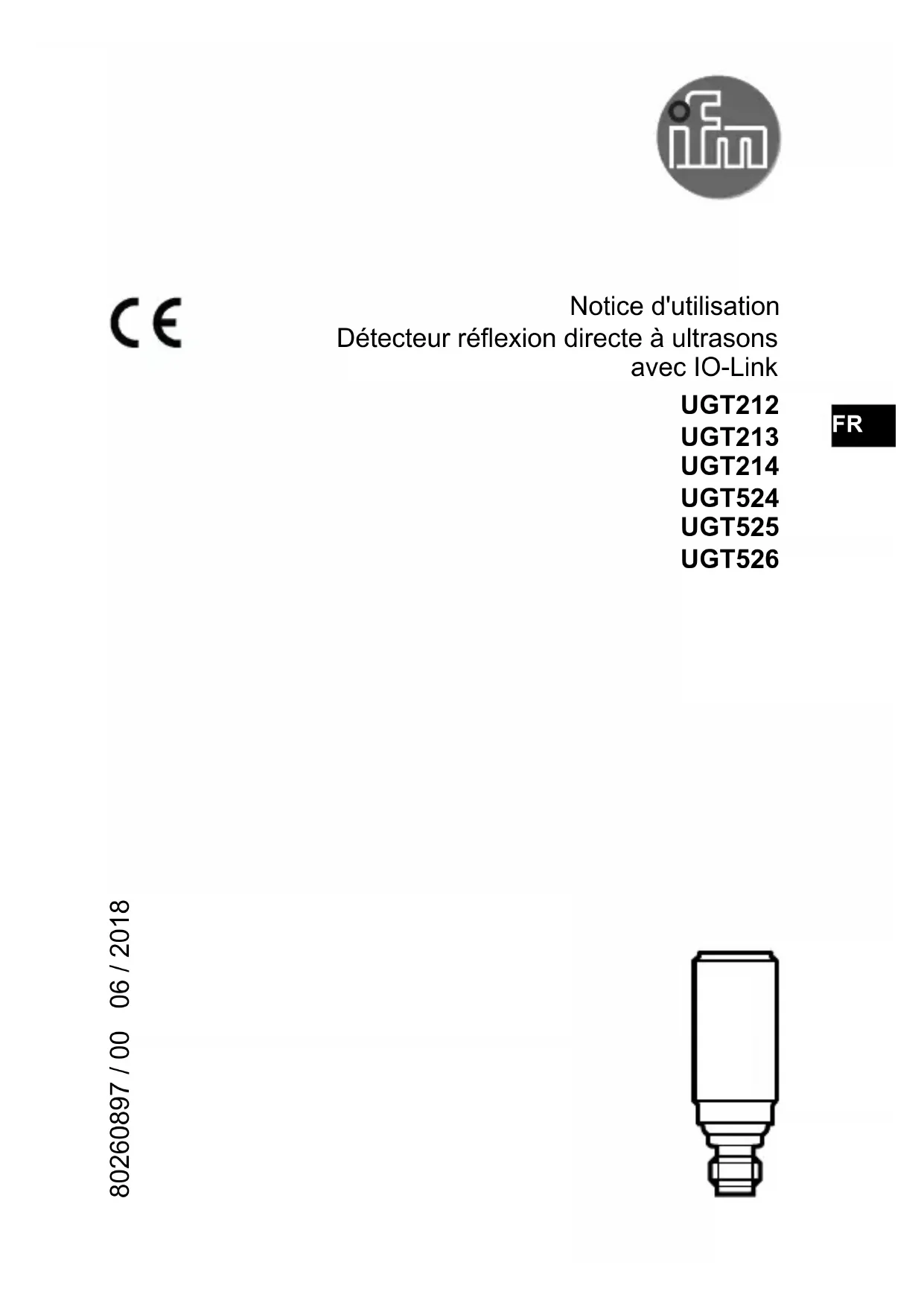

Notice d'utilisation

Détecteur réflexion directe à ultrasons

avec IO-Link

UGT212

UGT213

UGT214

UGT524

UGT525

UGT526

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

4 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

1: LED d'état (jaunes), aide au réglage et indication de sortie
2: LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com → Informations générales sur le montage et le fonctionnement.

5 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU: bleu

• OUT : sortie de commutation / IO-Link

Couleurs selon DIN EN 60947-5-2

6 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link ( 6.1).

A la livraison, l'appareil peut aussi être utilisé sans réglage IO-Link avec les seuils de commutation préréglés.

6.1 IO-Link

6.1.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link adapté et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

6.1.2 Données process via IO-Link

Toutes les données process sont disponibles via IO-Link :

• L'appareil est conçu pour une communication entièrement bidirectionnelle.
• Les options suivantes sont disponibles :

- Indication à distance : lecture et affichage de l'état actuel du système.

- Réglage à distance : lecture et modification du paramétrage actuel via le paramétrage IO-Link.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED (indépendant de la configuration des sorties programmée) :

LED d'état jaunes ALLUMÉES Sortie de commutation est active.
LED écho verte ALLUMÉE L'écho est reçu.
LED écho verte clignote Court-circuit à la sortie.
