Type de produit	Capteur de proximité capacitif
Marque	IFM
Modèle	KI0024
Utilisation	Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Principe de détection	Capacitif
Type de sortie	Commutation (NO/NC réglable)
Technologie de sortie	PNP/NPN ou AC/DC selon version (voir étiquette)
Raccordement	2 fils ou 3 fils
Alimentation	DC 10-30 V ou AC 20-250 V selon version
Portée	Réglable par potentiomètre
Montage	Encastré ou non encastré
Distance minimale de montage	Respecter les distances indiquées dans la notice selon le type de montage
Affichage	LED jaune (état de commutation)
Indice de protection	IP67 (estimation)
Entretien	Aucun entretien nécessaire
Nettoyage	Dégager la face active des dépôts métalliques ou corps étrangers
Réparabilité	Non réparable
Élimination	Élimination écologique selon les réglementations nationales
Sécurité	Installation par personnel qualifié, mise hors tension avant raccordement, utiliser un fusible miniature
Accessoires	Connecteur, boîte de raccordement (voir notice)
Documents inclus	Notice d'utilisation (PDF)

FOIRE AUX QUESTIONS - KI0024 IFM

Comment régler la portée du capteur KI0024 ?

Utilisez un tournevis pour tourner le potentiomètre situé sur l'appareil. Tourner dans le sens horaire pour augmenter la portée, antihoraire pour la réduire.

Comment choisir entre normalement ouvert (NO) et normalement fermé (NF) ?

Selon le modèle, la fonction de sortie se règle par shunt dans le connecteur (type KI) ou sur la boîte de raccordement (type KIE/KGE). En position shunt fermé (livraison) = NO ; shunt ouvert = NF.

Comment raccorder l'appareil en technologie 2 fils ?

Raccordez les deux fils selon le schéma : un fil pour l'alimentation, l'autre pour la sortie. Utilisez un fusible miniature pour les versions AC. Respectez la polarité (commutation positive ou négative).

Que signifie la LED jaune sur le capteur ?

La LED jaune allumée indique que la sortie de commutation est à l'état passant (objet détecté). LED jaune éteinte = sortie bloquée (aucune détection).

Puis-je monter l'appareil en encastré ?

Oui, mais si vous utilisez un modèle non encastrable en montage encastré, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement). Respectez les distances minimales indiquées dans la notice.

Quel type de fusible utiliser pour le capteur ?

Installez un fusible miniature selon les spécifications de la fiche technique. Il protège l'appareil en cas de court-circuit. Après un court-circuit, vérifiez le bon fonctionnement.

Le capteur KI0024 peut-il être réparé ?

Non, l'appareil ne peut pas être réparé. En cas de défaut, il doit être remplacé.

Comment nettoyer le capteur ?

Dégagez la face active et l'espace libre de tout dépôt métallique ou corps étranger. Aucun autre entretien n'est nécessaire.

Quels matériaux sont détectés par ce capteur capacitif ?

Il détecte sans contact les métaux, la plupart des plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux.

Comment éliminer le capteur en fin de vie ?

Assurez-vous d'une élimination écologique selon les réglementations nationales en vigueur. L'appareil ne doit pas être jeté avec les ordures ménagères.

MODE D'EMPLOI KI0024 IFM

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

4 Montage 6

4.1 Distance minimale en cas de montage encastre 6
4.2 Distance minimale en cas de montage non encastre 6
4.3 Distance minimale pour le montage de plusieurs apparéils 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement electrique 8

5.1 Systèmes de raccordement 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Reglage de la fonction de sortie du type KGE 8
5.3 Reglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages. 10

6.1 Portee 10
6.2 Reglage de la fonction de sortie par shunt - type KI avec connecteur 10
6.3 Reglage de la fonction de sortie par shunt - type KIE / KGE. 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu (→ Usage prevu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électric, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des apparèls non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Fig. 1: Distance minimale en cas de montage encastré

Sn: portée

4.2 Distance minimale en cas de montage non encastré

d: diamètre
Sn:portee

Fig. 2: Distance minimale en cas de montage non encastré

4.3 Distance minimale pour le montage de plusieurs apparéils

Fig. 3: Distance minimale pour le montage de plusieurs apparèils

d : diamètre
Sn:portee

4.4 Distance minimale pour le montage du type KD

Sn: portée
Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent etre déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / I'etiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommendation : Àpres un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

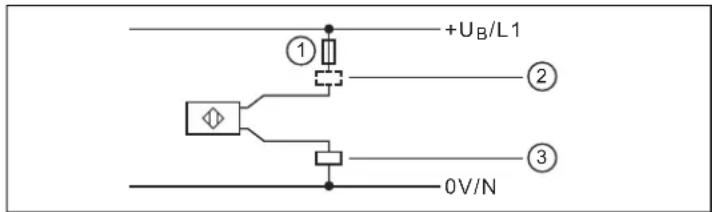

5.1.1 Technologie 2 fils

Fig. 5: Technologie 2 fils

1: fusible miniature (pour des appareils AC)
2: commutation négative
3: commutation positive

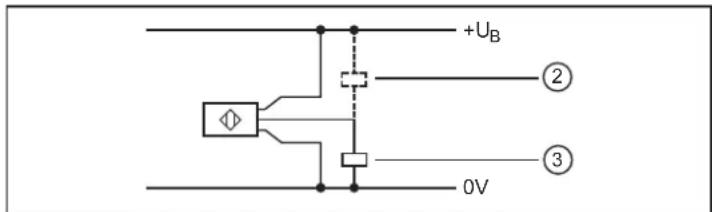

5.1.2 Technologie 3 fils

Fig. 6: Technologie 3 fils

2: commutation négative
3: commutation positive

5.2 Réglage de la fonction de sortie du type KGE

Fig. 7: Boite de raccordement DC PNP/NPN

5.3 Réglage de la fonction de sortie du type KDE

5.3.1 Technologie 2 fils

Fig. 8: Boite de raccordement AC/DC PNP/NPN

Fig. 9: Boite de raccordement DC PNP/NPN

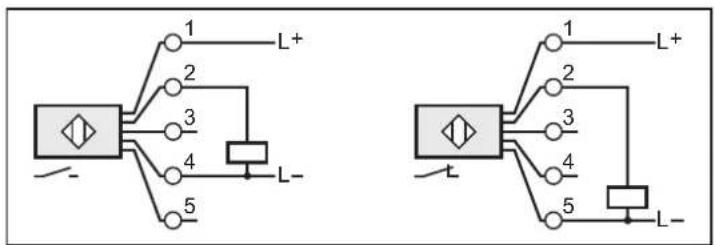

5.3.2 Technologie 3 fils

Fig. 10: Bofle de raccordement DC NPN

Fig. 11: Boite de raccordement DC PNP

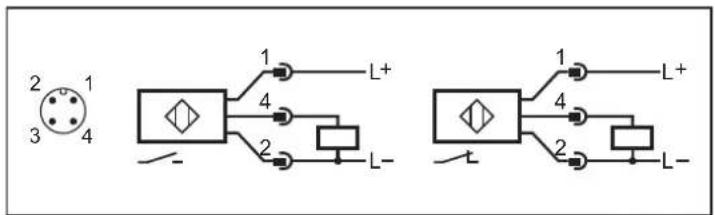

Fig. 12: Connecteur DC PNP

6 Réglages

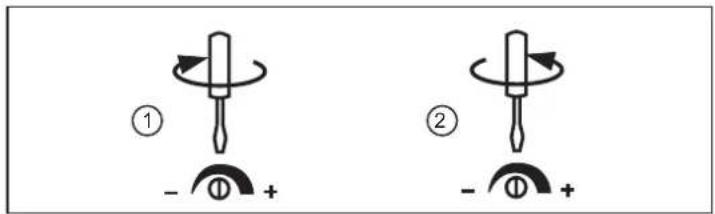

6.1 Portée

Régler la portée via le potentiemetre en utilisant un tournevis.

1:augmenter la portee
2: réduire la portée

6.2 Réglage de la fonction de sortie par shunt - type KI avec connecteur

1:normalement ouvert (a la livraison)
2:normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

6.3 Réglage de la fonction de sortie par shunt - type KIE / KGE

Fig. 14: Réglage de la fonction de sortie par shunt

1:normalement ouvert (shunt fermé, à la livraison)
2:normalement fermé(shunt ouvert)

Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.
Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'etat bloqué

LED jaune allumée : sortie de commutation à l'etat passant

8 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre évientuel de toute présence de dépôts metalliques ou de corps étrangers.

L'appareil ne peut pas etre réparé.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
