Type de produit	Tube isolant thermique pour détecteur de niveau
Marque	IFM
Modèle	E43102
Utilisation prévue	Protection contre la perméation de l'eau dans les solutions aqueuses à température > 35°C
Matériau	Isolant thermique
Longueur maximale au-dessus de l'écrou	150 mm
Réduction de température à longueur max	-10°C par rapport à la température max admissible du fluide
Accessoires de fixation	Adaptateur de montage G3/4 (E43008), Adaptateur de montage G1 (E43009)
Couple de serrage de l'écrou	6-8 Nm
Compatibilité	Détecteurs de niveau LK/LI ; non approprié pour acides, bases et huiles
Fonction principale	Isolation thermique et protection contre l'humidité
Installation	Visser l'adaptateur, insérer le tube, ajuster la longueur, serrer l'écrou
Entretien et nettoyage	Desserrer le dispositif de serrage, retirer le tube et l'adaptateur
Sécurité	Environnement sec autour du capot de ventilation ; éviter la vapeur d'eau directe
Pièces détachées	Joint torique intérieur, adaptateurs de montage (références E43008, E43009)
Réparabilité	Le tube et l'adaptateur sont démontables séparément
Informations générales	Notice gratuite disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - E43102 IFM

Quel est le rôle du tube isolant thermique E43102 ?

Il protège le détecteur de niveau IFM LK/LI contre la perméation de l'eau dans les solutions aqueuses à haute température (supérieure à 35°C).

Comment installer le tube isolant E43102 ?

Vissez l'adaptateur de montage (G3/4 ou G1) sur le raccord process, insérez le tube, ajustez la longueur (max 150 mm au-dessus de l'écrou) et serrez l'écrou à 6-8 Nm.

Quels détecteurs de niveau sont compatibles avec l'E43102 ?

Ce tube est conçu pour les détecteurs de niveau IFM des séries LK et LI.

Quels fluides ne conviennent pas à l'E43102 ?

Le tube n'est pas approprié pour les acides, les bases et les huiles.

Comment la température maximale du fluide est-elle affectée par la longueur du tube ?

À la longueur maximale (150 mm), la température admissible du fluide est réduite de 10°C par rapport à la fiche technique en montage encastré.

Quels accessoires de fixation sont disponibles pour l'E43102 ?

Les adaptateurs de montage G3/4 (réf. E43008) et G1 (réf. E43009) sont disponibles séparément.

Comment entretenir le tube isolant thermique ?

Desserrer le dispositif de serrage, retirer l'ensemble tube + adaptateur, puis nettoyer si nécessaire. Le réglage de longueur est conservé.

Quelles précautions de sécurité faut-il prendre avec l'E43102 ?

Le capot de ventilation doit être maintenu dans un environnement sec et ne pas être exposé directement à la vapeur d'eau.

Peut-on réutiliser le tube après démontage ?

Oui, le tube et l'adaptateur sont démontables sans perdre le réglage de longueur, ce qui permet une réutilisation.

Où trouver la notice complète de l'E43102 ?

La notice d'utilisation est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI E43102 IFM

Tube isolant thermique pour détecteur de niveau LK/LI

Fonctionnement et caractéristiques

Le tube isolant thermique protège le détecteur de niveau en cas d'emploi dans l'eau et dans des solutions aqueuses avec des températures > 35°C contre la perméation de l'eau.

Pas approprié pour des acides et bases. Pas approprié pour des huiles.

Accessoires de fixation (à commander séparément):

	N° de commande
Adaptateur de montage G3⁄4	E43008
Adaptateur de montage G1	E43009

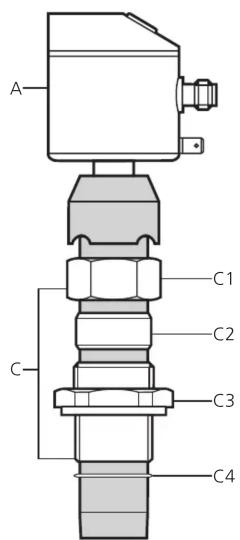

A = d étecteur de niveau B = tube isolant thermique B1 = capot de ventilation

C = adaptateur de montage C1 = écrou de serrage C2 = anneau de serrage C3 = dispositif de serrage C4 = joint torique

Montage

1. Visser l'adaptateur au raccord process et le serrer.

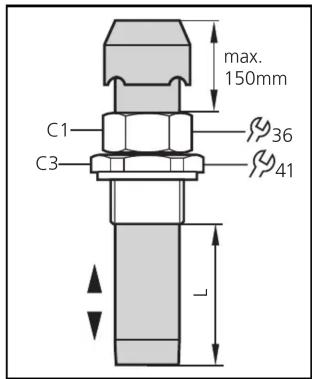

2. Insérer le tube isolant thermique dans l'adaptateur et ajuster la longueur souhaitée (L). Longueur maxi au-dessus de l'écrou: 150mm.

La température maximale admissible du fluide selon la fiche technique s'applique seulement au montage encastré (sans longueur). A la longueur maximale la température maximale du fluide est réduite de 10°C.

1. Serrer l'écrou (C). Couple de serrage: 6-8 Nm.

Insertion du détecteur de niveau

Tenir le détecteur droit et l'insérer dans le tube isolant thermique en le tournant légèrement jusqu'à la butée. S'assurer que le joint torique intérieur ne sorte pas de la rainure.

Fonctionnement

S'assurer d'un environnement sec autour du capot de ventilation. Notamment, il ne doit pas être soumis directement à de la vapeur d'eau émergente..

Démontage / Nettoyage

Desserrer le dispositif de serrage (C3) et retirer le tube isolant thermique avec l'adaptateur du raccord process. De ce fait, le serrage de l'adaptateur et du tube isolant thermique est préservé et la longueur (L) est maintenue.
