Type de produit	Raccord à souder pour capteurs
Marque	IFM
Modèle	E30060
Filetage	G1/2
Matériau	Acier inoxydable
Pression de service max.	10 bar
Température de service	-25 °C à 80 °C
Dimensions (filetage)	G1/2 selon DIN ISO 228
Fonctions principales	Permet le montage de capteurs dans des cuves ou tuyaux par soudage
Procédure de soudage	Soudage par points, avec bouchon à souder pour protection de la zone d'étanchéité
Entretien et nettoyage	Nettoyer les surfaces avant soudage, retirer le bouchon après refroidissement, éliminer les résidus de filetage
Sécurité	Risque de brûlures >65 °C, porter des gants, assurer une ventilation, utiliser par personnel qualifié
Pièces détachées et réparabilité	Bouchon à souder E30435 (G1) ou E30071 (G1) en option
Informations générales	Notice d'utilisation disponible sur documentation.ifm.com, durée de vie selon conditions d'utilisation

FOIRE AUX QUESTIONS - E30060 IFM

Quel est l'usage du raccord à souder IFM E30060 ?

Le raccord à souder permet de monter des capteurs dans des cuves ou des tuyaux. Il est conçu pour être soudé directement sur la paroi.

Comment installer le raccord à souder ?

Percez un trou du diamètre du raccord, fixez-le par points de soudure, puis soudez-le complètement en respectant les pauses pour éviter la surchauffe. Utilisez le bouchon à souder pour protéger la zone d'étanchéité.

Pourquoi utiliser un bouchon à souder ?

Le bouchon à souder dissipe la chaleur et protège la zone d'étanchéité des projections de soudure. Il est recommandé de l'utiliser lors du soudage.

Quelles précautions de sécurité faut-il prendre ?

Pendant le soudage, le raccord peut dépasser 65 °C. Laissez refroidir avant de toucher. Portez des gants et assurez une aspiration des vapeurs. Le soudage doit être effectué par un personnel qualifié.

Quel capteur peut-on visser sur ce raccord ?

Le raccord E30060 a un filetage G1/2. Il accepte les capteurs IFM avec le même filetage, par exemple les capteurs de pression ou de température.

Comment orienter le raccord lors du soudage ?

Le raccord possède un repère (B) pour aligner le connecteur ou l'afficheur du capteur. Tenez compte de l'espace nécessaire pour le câble ou la prise coudée.

Peut-on souder le raccord sur une cuve déjà en service ?

Non, la cuve doit être vide et dépressurisée. Le soudage génère des températures élevées et des projections. Effectuez le soudage avant la mise en service.

Comment entretenir le raccord après soudage ?

Après refroidissement, retirez le bouchon à souder et enlevez les résidus de filetage. Nettoyez les surfaces. Vissez le capteur à la main pour vérifier le filetage.

Quels sont les types de soudage adaptés ?

Le soudage par points ou à l'arc est adapté. Utilisez un matériel approprié à l'acier inoxydable et respectez les règles de l'art.

Où trouver la notice détaillée ?

La notice complète est disponible sur documentation.ifm.com ou via le code QR sur l'emballage. Vous pouvez aussi la télécharger sur notice-facile.com.

MODE D'EMPLOI E30060 IFM

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Avertissements 3

2 Consignes de sécurité. 4 3 Usage prévu 5

3.1 Remarques de base 5

4 Montage 6 4.1 Procédure de soudage avec le bouchon à souder 6

5 Mise en service. 6 Élimination. 9

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

✓ Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Réinitialisation

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

Avertissement

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

Attention

Avertissement de dommages corporels légers à modérés. Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

Information importante

Avertissement sur les dommages matériels Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système. - L'installateur du système est responsable de la sécurité du système. - L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système. - Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit. - Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu). - Utiliser le produit uniquement pour les fluides admissibles ( Données techniques). - Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels. - Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur. - Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation. - L'opération de soudage doit être effectuée par des personnes compétentes. - Elle doit être effectuée soigneusement selon les règles de l'art. - Assurer une aspiration suffisante des vapeurs lors du soudage. - Assurer une protection efficace du produit contre l'endommagement.

3 Usage prévu

Le raccord à souder permet le montage de capteurs dans des cuves ou des systèmes de tuyaux.

3.1 Remarques de base

Si la cuve ou la tuyauterie est soumise à un traitement supplémentaire après le soudage (par ex. par des processus d'enlèvement comme le décapage, le sablage, le microbillage ou par des processus d'application comme la pulvérisation, la peinture etc.):

S'assurer que l'intérieur et la zone d'étanchéité du raccord ne soient pas traités ultérieurement ou endommagés. Mesure appropriée: utilisation du bouchon à souder.

L'opération de soudage doit être effectuée par des personnes compétentes.

Elle doit être effectuée soigneusement selon les règles de l'art.

Pendant le soudage et la phase de refroidissement suivante, le capteur ne doit pas être monté.

Les surfaces doivent être sans souillure de tout type.

Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

Respecter les exigences des Cahiers des charges, de la pratique courante, des prescriptions, des normes et de la destination d'utilisation ainsi que de l'application. Elles déterminent la procédure de soudage, le matériel de soudage, le mode et le type de connexion et précisent le chanfrein, la profondeur de soudage et les prescriptions concernant la surface.

Attention

Lors de la phase de soudage, le raccord, le matériel environnant et le bouchon à souder éventuellement utilisé peuvent s'échauffer à plus de 65°C (149 °F).

Risque de brûlures. Laisser refroidir le raccord et les éventuels composants.

4.1 Procédure de soudage avec le bouchon à soudure

Respecter les directives et les remarques de base : Remarques de base (→ 5)

L'opération de soudage doit être adaptée au type de soudage et la performance du dispositif de soudage doit être adaptée à l'épaissiur de la matière à souder. Le raccord ne doit pas se déformer lors du soudage. Lors du soudage, éviter une surchauffe du raccord et garantir des phases de refroidissement suffisantes. La zone d'étanchéité du raccord ne doit pas être endommagée par des projections de soudure ou similaire. Avant de commencer le soudage, assurer une protection suffisante de la zone d'étanchéité. Percer dans le tuyau ou la paroi de la cuve un trou du diamètre extérieur du raccord. Utiliser un bouchon à souder pour la dissipation de chaleur et la protection de la zone d'étanchéité : référence E30435 pour filetage G1, référence E30071 pour filetage G1.

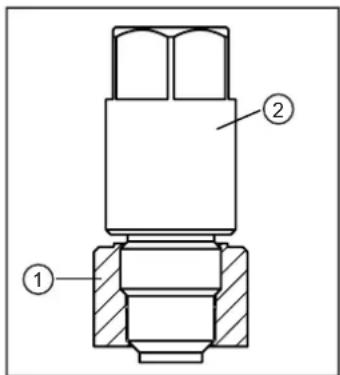

Raccord à souder (1) avec bouchon à souder monté (2).

Orientation du raccord : placer le repère en fonction de la position souhaitée du connecteur / afficheur du capteur vissé.

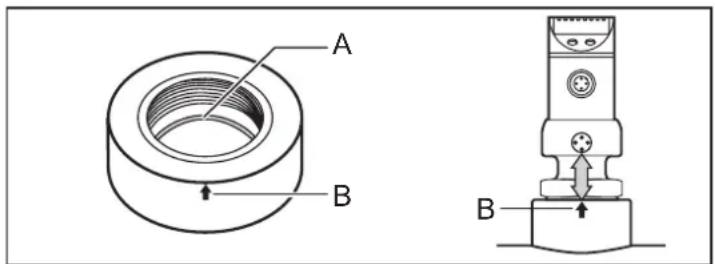

A: rainure pour joint torique (pour E30072), B: repère pour l'orientation

Prendre en compte la place nécessaire lorsqu'un câble de raccordement avec prise coudeée est utilisé. Pour cela, aligner l'adaptateur avant l'opération de soudage pour déterminer la position finale du raccord capteur électrique.

Lors d'un remplacement du capteur, le positionnement peut changer et l'orientation originale n'est donc plus garantie.

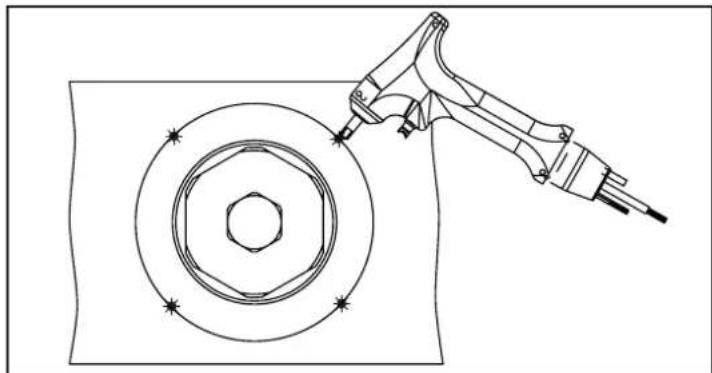

Fixer le raccord avec une force de retenue suffisante en plusieurs points. Appliquer les points de fixation à distance égale, l'un en face de l'autre.

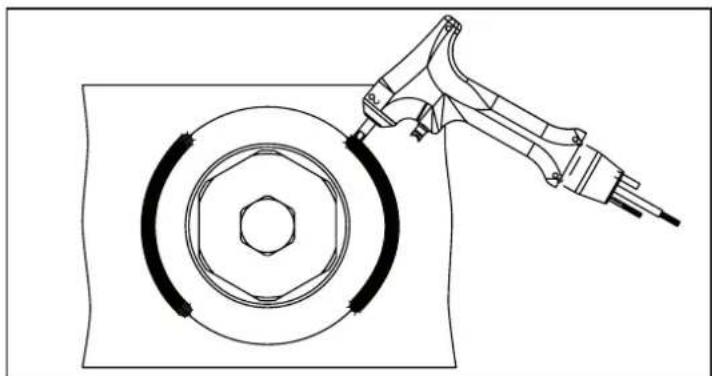

Applique l'une en face de l'autre les soudures entre les points de fixation. Respecter des pauses suffisantes entre les différentes sections pour éviter que le raccord devienne brûlant ou se déforme en raison d'une surchauffe.

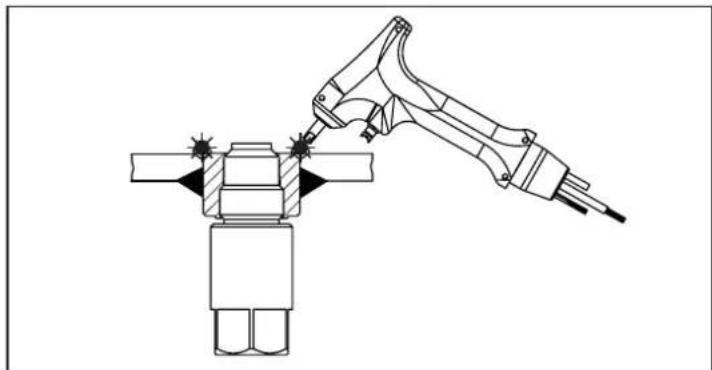

Si possible : souder la face intérieure.

Laisser refroidir le raccord et le bouchon à souder. Retirer le bouchon à souder. Enlever les résidus du fileting du raccord. Visser le capteur à la main afin de vérifier la stabilité et la fonctionnalité du filage. Si le couple de serrage est trop élevé, ne pas utiliser d'outil, mais vérifier le filage et replacer le raccord, si nécessaire.

5 Mise en service

Avant la mise en service du système : vérifier l'étanchéité de tous les composants. Mise en service du capteur : → Notice d'utilisation du capteur.

6 Élimination et retard

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur. En cas de, s'assurer que l'appareil est exempt d'impuretés, en particulier de substances dangereuses et toxiques.
