Type de produit	Détecteur de proximité inductif
Marque	IFM
Modèle	IN5457
Portée nominale (Sn)	2 mm
Portée de travail	0 ... 1,62 mm
Matériau cible standard	Acier 37 (autres métaux : portée réduite)
Raccordement électrique	DC, selon schéma sur l'étiquette
Alimentation	10...36 V DC (estimation typique)
Consommation	< 10 mA (estimation)
Sortie	Commutation N.O. ou N.F. (selon modèle)
Connecteur	Orientable à 90° par pas de 45°
Indication de commutation	LED allumée lorsque la sortie est active
Dimensions	Environ 40 mm de long, diamètre 12 mm (estimation)
Poids	Environ 20 g
Montage	Face active dégagée de tout dépôt métallique
Compatibilité CEM	Selon prEN 60947-5-2, annexe X
Température de fonctionnement	-25...+70 °C (estimation typique)
Protection	IP67 (estimation pour détecteurs inductifs)
Nettoyage	Nettoyer avec un chiffon sec et non abrasif
Entretien	Aucun entretien particulier nécessaire
Consignes de sécurité	Mettre hors tension avant raccordement
Réparabilité	Pièce scellée, remplacer l'ensemble en cas de défaut

FOIRE AUX QUESTIONS - IN5457 IFM

Comment raccorder le détecteur IFM IN5457 ?

Mettez l'installation hors tension. Suivez strictement le schéma de raccordement indiqué sur l'étiquette du produit. Le connecteur peut être orienté à 90° par pas de 45° pour faciliter le câblage.

Quelle est la portée de détection maximale ?

La portée nominale est de 2 mm sur acier 37. La portée de travail réelle est de 0 à 1,62 mm. Pour d'autres métaux, la portée peut être inférieure.

Comment savoir si le détecteur fonctionne ?

Les LED intégrées s'allument lorsque la sortie est commutée, indiquant la présence d'un objet métallique dans la zone de détection.

Peut-on orienter le connecteur ?

Oui, le connecteur peut être orienté à 90° en pas de 45°, ce qui permet un câblage adapté à l'installation.

Quels types de métaux sont détectés ?

Le détecteur détecte tous les métaux, mais la portée est calibrée sur l'acier 37. Les métaux non ferreux comme l'aluminium ou le cuivre réduisent la portée de détection.

Y a-t-il des précautions de montage particulières ?

La face active et l'espace libre doivent être dégagés de tout dépôt ou corps étranger métallique, surtout si la face est orientée vers le haut.

Quelle tension d'alimentation est requise ?

Le détecteur fonctionne en courant continu (DC). La tension typique est de 10 à 36 V DC (vérifiez l'étiquette pour les valeurs exactes).

Le détecteur est-il adapté aux environnements difficiles ?

Il respecte les exigences CEM selon la norme prEN 60947-5-2. Son indice de protection est généralement IP67, le rendant résistant à la poussière et à l'immersion temporaire.

Comment nettoyer le détecteur ?

Utilisez un chiffon sec et non abrasif. Évitez les solvants ou produits chimiques qui pourraient endommager le boîtier.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord le câblage et l'alimentation. Si le problème persiste, le détecteur n'est pas réparable car scellé. Remplacez-le par un modèle identique.

MODE D'EMPLOI IN5457 IFM

Détecteur de proximité inductif

FR

INS

80272686 / 00 01 / 2018

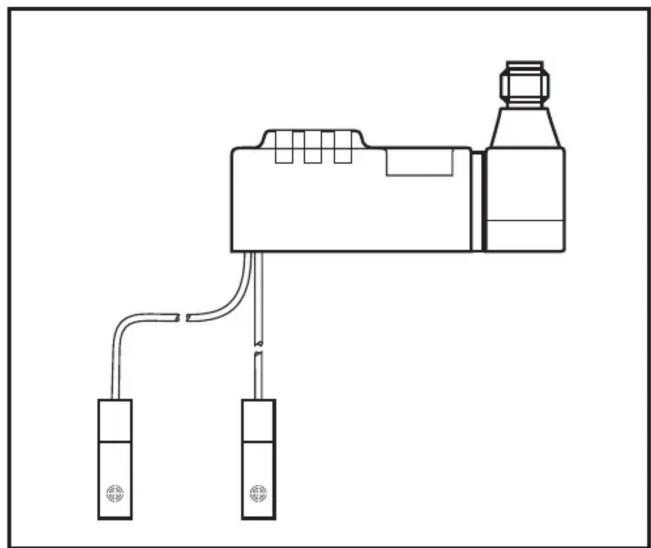

1 Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) 2 mm, portée de travail 0 ... 1,62 mm; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à 10 mm).

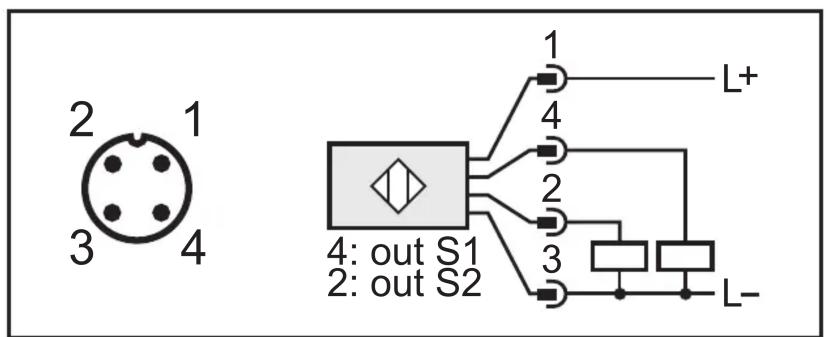

2 Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette.

Raccordement appareils DC

Le connecteur peut être orienté à 90° en pas de 45°.

Poser le câble de sorte qu'il ne puisse pas être endommagé.

FR

3 Fonctionnement

Vérifier le bon fonctionnement du détecteur. Les LED sont allumées lorsque la sortie est commutée.

Pour un bon fonctionnement il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon prEN 60947-5-2, annexe X.
