SB7244 - Capteur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de débit mécatronique pour huiles industrielles
Grandeurs mesurées	Débit volumique (débit/temps) et température du fluide
Principe de mesure	Pression différentielle avec aimant permanent et cellule de mesure
Alimentation électrique	18...30 V DC selon TBTS/TBTP (généralement 24 V DC)
Sorties	2 sorties configurables : commutation (PNP/NPN), analogique 4...20 mA, fréquence, IO-Link
Communication	IO-Link selon CEI 61131-9
Afficheur	Alphanumérique 4 digits, couleur réglable (rouge/vert), rotation 180°, rafraîchissement 50/200/600 ms
Plage de température du fluide	Non spécifié explicitement, mais compensation de viscosité 20...70 °C ; fonctionnement jusqu'à 133 °C
Pression maximale	Non spécifiée, mais avertissement pour haute pression
Raccord process	En ligne, selon sens du débit (flèche), tête orientable 360°
Matériaux	Non spécifiés, mais joints toriques présents
Indice de protection	Non spécifié, mais boîtier adapté à l'usage industriel
Dimensions	Environ 100 mm x 60 mm x 60 mm (estimation)
Poids	Environ 300 g (estimation)
Montage	Horizontal de préférence, distance minimale aux matériaux ferromagnétiques 30 mm, champs magnétiques 500 mm
Fonctions de diagnostic	Autodiagnostic, messages d'erreur (Err, OL, UL, SC, Loc, etc.) selon NE107
Calibrage	Facteur CGA (80...120 %) pour adaptation à la viscosité de l'huile
Entretien	Aucun entretien ; nettoyage possible : dévisser la tête, enlever piston/ressort, nettoyer à l'air comprimé, serrer à 100 Nm
Réparabilité	Réparation uniquement par le fabricant ; pièces détachées non listées (filtre 200 µm recommandé pour fluides sales)
Sécurité	Risque de brûlures (fluide chaud), haute pression ; respecter TBTS/TBTP ; dépressuriser avant montage
Homologations	Non spécifiées, mais conformité CE supposée

FOIRE AUX QUESTIONS - SB7244 IFM

Quels fluides peuvent être mesurés avec le SB7244 ?

Le SB7244 est conçu pour les huiles industrielles. Il mesure le débit volumique et la température. Évitez la congélation du fluide dans le capteur.

Comment raccorder électriquement le capteur ?

Raccordez l’alimentation sur les broches 1 (L+) et 3 (L-). La broche 4 (OUT1) peut être configurée en commutation, fréquence ou IO-Link ; la broche 2 (OUT2) en commutation ou analogique. Utilisez une alimentation TBTS/TBTP (18-30 V DC).

Quelles sont les options de sortie pour OUT1 ?

OUT1 peut être configuré comme : signal de commutation (débit ou température), signal fréquence (débit ou température), ou IO-Link. La fonction s’ajuste via le menu [ou1].

Comment régler un seuil de commutation pour le débit ?

Dans le menu principal, sélectionnez [SPx] (seuil d’enclenchement) et [rPx] (seuil de déclenchement). Assurez-vous que rPx < SPx avec un écart d’au moins 0,6 % de la pleine échelle. Utilisez la fonction hystérésis (Hno/Hnc) ou fenêtre (Fno/Fnc).

Que signifie le message d'erreur 'Err' ?

L'affichage 'Err' indique un dysfonctionnement interne ou une valeur hors plage. Vérifiez la tension d'alimentation, la plage de débit/température, et remplacez l’appareil si le défaut persiste.

Comment nettoyer le capteur après encrassement ?

Dévissez la tête du capteur, retirez le piston et le ressort. Nettoyez les pièces avec de l’air comprimé. Vérifiez le joint torique, remplacez-le si nécessaire. Remontez et serrez la tête à 100 Nm. Pour recalibrer, pressez le piston jusqu’à la butée mécanique pendant 2 secondes.

Peut-on utiliser le SB7244 avec IO-Link ?

Oui, le capteur supporte IO-Link (CEI 61131-9). Pour cela, réglez OUT1 sur IO-Link (ou1 = IOL). Utilisez un maître IO-Link et le logiciel de paramétrage (ex. ifm moneo). Téléchargez l’IODD depuis documentation.ifm.com.

Quelles sont les distances minimales de montage ?

Respectez : 30 mm des matériaux ferromagnétiques, 500 mm des champs magnétiques constants/alternatifs, et 50 mm entre axes de deux capteurs. Le tube peut être ferromagnétique.

Comment remettre le capteur aux réglages usine ?

Dans le menu [EF], sélectionnez [rES]. Maintenez [▲] ou [▼] jusqu’à affichage de [---], puis validez avec [●]. L’appareil redémarre avec les valeurs par défaut (ex. oU1 = Fno, uni.F = l/min).

Que faire si l'affichage reste éteint ?

Vérifiez la tension d’alimentation (doit être > 18 V). Si l’alimentation est correcte, l’affichage a peut-être été désactivé via le paramètre [diS] = OFF. Modifiez-le via le menu [DIS] en appuyant sur les touches.

MODE D'EMPLOI SB7244 IFM

Notice d'utilisation

Débitmètre mécatronique

SB1xxx
SB2xxx
SB3xxx
SB4xxx
SB5xxx
SB6xxx
SB7xxx
SB8xxx
SB9xxx
SB03xx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3

2 Consignes de sécurité. 4
3 Usage prévu 5

4 Fonctionnement 6

4.1 Options pour la sortie OUT1 6
4.2 Options pour la sortie OUT2 6
4.3 IO-Link 6

5 Montage 7

5.1 Raccord process 7
5.2 Perturbations. 7
5.3 Accessoires de montage 8
5.4 Montage en cas de fluide sale. 8

6 Raccordement electrique 9
7 Elements de service et d'indication 10

8 Menu. 11

8.1 Apercu du menu 11
8.2 Menu principal et sous-menus 11

9 Mise en service 15

10 Paramétrage 16

10.1 Paramétrage au moyen des boutons de l'appareil 16
10.2 Paramétrage via IO-Link 16
10.3 Fonctions de sortie 17

10.3.1 signal de commutation 17
10.3.2 Signal analogue 19
10.3.3 Signal frquence 20
10.3.4 Comportement des sorties en cas de défaut 22

10.4 Reglagesutilisateur. 22

10.4.1 Unité de mesure standard 22
10.4.2 Valeur process pour OUT1 et OUT2 23
10.4.3 Calibrage 23
10.4.4 Polarité de sortie des sorties de commutation 24
10.4.5 Amortissement 24
10.4.6 Memoire 25
10.4.7 Remetre l'appareil à zéro 25

10.5 Afficheur 26

10.5.1 Affichage valeur process par défaut 26
10.5.2 Réglage des couleurs de l'affichage 26
10.5.3 Fréquence de rafraîchissement de l'affichage 27
10.5.4 Orientation de l'affichage 28
10.5.5 Désactiver l'affichage 28

11 Fonctionnement 29

11.1 Affichage de la valeur process 29
11.2 Lecture du réglage des paramètres 29

12 Correction de defaults 30
12.1 Messages d'erreur 30

13 Maintenance, réparation et élimination 32
13.1 Nettoyer l'appareil 32
14 Reglages urine 33

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les averissements mettent en garde contre d'eventuels dommages corporels et matériels. Cela permet une utilisation sure du produit. Les averissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si I'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés
Des blessures legères à modérées sont possibles si l'advertisement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels
Des dommages matériels sont possibles si l'advertisement n'est pas respecté.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu (→ Usage prevu).
• Utiliser le produit uniquement pour lesFluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des apparêls et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille des huiles industrielles.

L'appareil détecte les paramètres processuels : débit volumique (débit/temps) et température du fluide.

INFORMATION IMPORTANTE

Congélation du fluide.

Le capteur peut etre endommagé.
Veillez à ce que le fluide contenu dans le capteur ne gèle pas pendant le fonctionnement et le transport.

4 Fonctionnement

• L'appareil enregistre le débit selon le principe de la pression différentielle à l'aide d'un aimant permanent et d'une cellule de mesure.
• De plus, en tant que valeur process supplémentaire, l'appareil mesure la température.
• L'appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link.
  L'appareil affiche les valeurs process actuelles.
  L'appareil génére deux signaux de sortie selon le paramétrage.

4.1 Options pour la sortie OUT1

• Signal de commutation pour le débit
• Signal de commutation température
• Signal fréquence débit
• Signal fréquence température
  IO-Link

4.2 Options pour la sortie OUT2

• Signal de commutation pour le débit
• Signal de commutation température
• Signal analogue pour le débit
• Signal analogue temperature

4.3 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations generales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) with tous les paramétres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD - Input Output Device Description) pour une configuration facile
  Raccordementelectriquestandardise
• maintenance à distance

5 Montage

ATTENTION

Pendant le montage ou en cas de défaut (p.ex. boitier casset), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure dà la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endetroit du montage.
Utiliser une protection adequate (p.ex. capot protecteur) de maniere a eviter que des fluides jaillissants ne puissant porter atteinte à la sécurité des personnes.

5.1 Raccord process

Eviter des différences de section importantes sur l'entrée. Utiliser au maximum une taille de raccord inférieure.
Installer l'appareil en ligne selon le sens du début (flèche) et serrer aux méplats pour le serrage.

Ne serrer pas le boftier dans un etau.

Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.

La tete du capteur peut etre tournee de 360°

5.2 Perturbations

Respecter les distances minimales suivantes:

Distance entre le capteur et des matières ferromagnétiques \( \geq {30}\mathrm{\;{mm}} * \)
Distance entre le capteur et des champs constants / alternatives \( \geq {500}\mathrm{\;{mm}} \)
Distance entre les axes des capteurs lors d'un montage côte à côte ≥ 50 mm

• Le tube peut se composer de matières ferromagnétiques.

5.3 Accessoires de montage

Si nécessaire, fixer l'appareil par le bas sur la platine de montage (non fournie):

Fig. 2: Installation avec plaque de montage

1: Trou taraudé M8 (profondeur 6 mm) sur le dessous de l'appareil

Informations sur les accessoires disponibles sur www.ifm.com

5.4 Montage en cas de fluide sale

Insérer un filtr de 200 micromètres devant l'entrée (IN).
Installer le capteur horizontally.
Respecter l'angle d'inclinaison vers l'axe horizontale :

Fig. 3: Montage en cas de fluide sale

En cas de fluide propre le montage dans les tubes verticaux est également possible.

Informations sur des filtres disponibles sur www.ifm.com.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement

Broche Affectation
1	L+
3	L-
4 (OUT1) · Signal	nal de commutation pour le débit • Signal de commutation température • Signal fréquence débit • Signal fréquence température • IO-Link
2 (OUT2) · Signal	nal de commutation pour le débit • Signal de commutation température • Signal analogique pour le débit • Signal analogique température

Fig. 5: Experiments de circuits

1:2x commutation positive
2:2x commutation négative
3:1x commutation positive / 1 x analogue
4:1x commutation negative / 1x analogue

7 Eléments de service et d'indication

Fig. 6: Éléments de service et d'indication

1:LED d'etat de commutation pour OUT1
2:LED d'etat de commutation pour OUT2
3 : Valeur process dans l'unité de mesure indiquée *
4: Visualisation alphanumeric à 4 digits
5: Boutons de sélection des visualisations et de paramétrage

• l/min, m³/h, gpm, gph, °C, °F

8 Menu

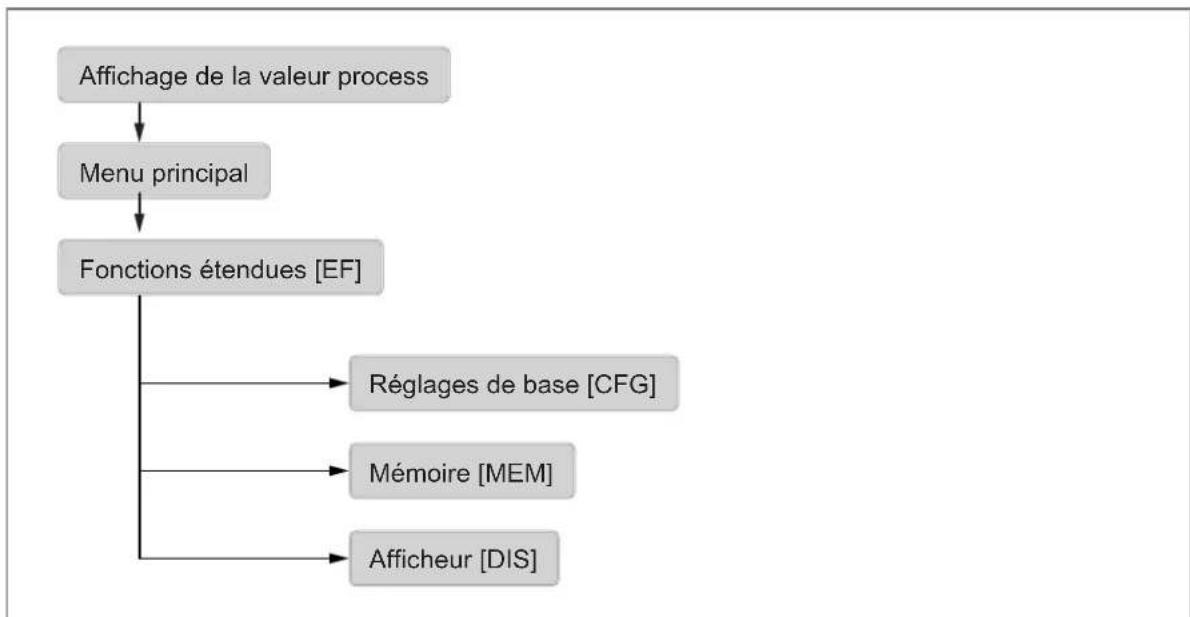

8.1 Aperçu du menu

Les boutons de commande permettent de passer de l'affichage des valeurs process au menu principal puis aux sous-menus.

Fig. 7: Aperçu du menu

8.2 Menu principal et sous-menus

Les figures de menu indiquent les paramétres pouvant être régés par boutons-poussoirs sur l'appareil. Ces paramétres et d'autres fonctions sont également disponibles via l'interface IO-Link.

Les paramètres affichés changent si le réglage usine est modifié. Les écans de menu ci-après représentent le maximum des paramètres disponibles.

Menu principal :

Paramètre Explication
SPx Seuil de commutation	pour la sortie de commutation OUTx avec fonction hystérésis
rPx Seuil de déclenchement	pour la sortie de commutation avec fonction hystérésis
FHx Valeur limite supérieure	e pour le signal de commutation OUTx avec fonction fenêtre
FLx Valeur limite inférieure	pour le signal de commutation OUTx avec fonction fenêtre
FSP1 Point de départ fréquence	ence pour OUT1 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température).
FEP1 Point final fréquence	pour OUT1 = valeur mesurée maximum à partir de laquelle le signal fréquence régle sous FrP1 est fourni.
FrP1 Signal fréquence qui	est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte.

Réglages de base du menu [CFG]:

Paramètre Explication
oux Fonction de sortie pour	la sortie matérielle OUTx
uni.F Unité de mesure standard pour le débit
uni.T Unité de mesure standard pour la température
CGA Facteur de calibrage en % pour adapter la courbe des valeurs mesurées à l'application
P-n Polarité de sortie des sorties de commutation
dAP Temporisation d'amor	issement en secondes pour le signal de commutation débit
dAA Temporisation d'amor	issement en secondes pour le signal analogique débit
FOUx Comportement de la	sortie OUTx en cas de défaut
SELx Valeur process pour	a sortie OUTx

Menu Mémoire [MEM] et Afficheur [DIS]:

Menu principal

[EF]

rES

Lo.T

CFG

Hi.T

MEM

[MEM]

DIS

coLr

rED|GrEn|r1ou|G1ou|r2ou|G2ou

diS

d1|d2|d3|rd1|rd2|rd3|OFF

SELd

FLOW|TEMP

[DIS]

Parametre Explication

Lo.T Valeur de température minimale mesurée

Hi.T Valeur de température maximale mesurée

colr Réglage des couleurs de l'affichage

diS Fréquence de rafraîchissement et orientation de l'affichage

SELd Valeur process par défaut de l'affichage

9 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passse au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramètres régés.

Pendant la temporisation de démarrage, les sorties sont commutées selon la programmation :

• INACTIVE pour la fonction normalement ouvert (Hno / Fno)
• INACTIVE pour la fonction normalement fermé (Hnc / Fnc)
• INACTIVE pour la sortie fréquence (FRQ)
• 0mA pour la sortie courant (I)

10 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramétres peuvent être régés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

10.1 Paramétrage au moyen des boutons de l'appareil

ATTENTION

Avec des températures de fluide de plus de 50°C (122°F) , certaines parties du boftier peuvent s'échauffer à plus de 65°C (149°F) .

Risque de brûlures
Ne pas toucher l'appareil avec les mains.
Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.

Paramétrage général :

Objectif Action
Passage de l'affichage des valeurs process au menu principal [●]
Passage à un sous-menu Naviguer avec [▼] jusqu'àu	sous-menue (par ex. EF), puis [●]
Sélection du paramètre souhaité [▲] ou [▼]
Passage au mode de réglage [●]
Changement de la valeur de paramètre [▲] ou [▼] > 1 s
Validation du paramètre régle [●]
Quitter le réglage de paramètre sans sauvegarde [▲] + [▼]
Retour au niveau de menu supérieur (répéter plusieurs fois pour revenir à l'affichage des valeurs process)	[▲] + [▼]
Retour à l'affichage des valeurs process > 30 secondes (timeout)

10.2 Paramétrage via IO-Link

Conditions pour le paramétrage via l'interface IO-Link :

Un logiciel de paramétrage approprié, par ex. ifm moneo|configure
√ L'Input Output Device Description (IODD) pour l'appareil, voir documentation.ifm.com
Un maitre IO-Link
Raccorder le maître IO-Link à un logiciel de paramétrage.
Régler le port du maître sur le mode de fonctionnement IO-Link.

Raccorder l'appareil à un port libre du maître IO-Link.
L'appareilonne en mode IO-Link.
Modifier le paramétrage dans le logiciel.
Ecrire les réglages de paramètre sur l'appareil.

Conseils pour le paramétrage → Manuel du logiciel de paramétrage

Effet de la sortie de fréquence sur la connexion IO-Link :

si la sortie OUT1 a ete parametrée comme sortie de frquence, aucune connexion IO-Link ne peut etre établie avec l'appareil.

Solution: désélectionner la fonction de sortie [FRQ / sortie fréquence] à l'aide des boutons de l'appareil.

10.3 Fonctions de sortie

10.3.1 signal de commutation

Un signal de commutation peut etre fournir pour la surveillance des valeurs process. OUTx change son etat de commutation si les seuils de commutation reglés sont depassés ou ne sont pas atteints. Fonction hysteresis ou fenetre peut etre selectionnee.

Fonction hysteresis :

1: Valeur process

t:Temps

SP:Seuil d'enclenchement

rP:Seuil de déclenchement

HY:Hysteresis

Hno : Fonction hysteresis, normalement ouvert (normally open)

Hnc : Fonction hysteresis, normalement fermé (normally closed)

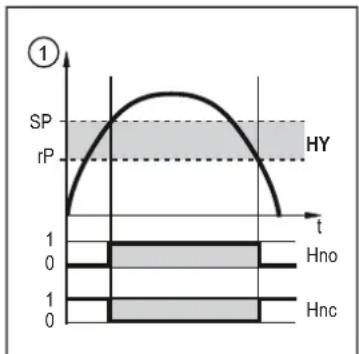

Fig. 8: Fonction hystérisis

Lors du réglage de la fonction hysteresis, le seuil d'enclenchement [SP] et le seuil de déclenchement [rP] sont défiinis. La valeur de rP doit être inférieure à celle de SP. L'écart entre SP et rP est d'au moins 0,6 % de la valeur finale de l'étendue de mesure (≡ hysteresis). Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement; l'écart resteinchangé.

Fonction fenetre :

Fig. 9: Fonction fenêtre

1: Valeur process

t:Temps

FH : Valeur limite supérieure

FL : Valeur limite inférieure

HY:Hysteresis

FE: Fenetre

Fno : Fonction fenetre, normalement ouvert (normally open)

Fnc : Fonction fenetre, normalement fermé (normally closed)

Lors du réglage de la fonction fenêtre, la valeur limite supérieure [FH] et la valeur limite inférieure [FL] sont définies. L'écart entre FH et FL est d'au moins 0,6 % de la valeur finale de l'etendue de mesure. FH et FL ont une hysteresis fixe de 0,25 % de la valeur finale de l'etendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit.

10.3.1.1 Paramétrage au moyen des boutons de l'appareil : signal de commutation

√ L'unité de mesure par défaut est sélectionnée : [EF] > [CFG] > [uni.x].
La valeur process pour OUTx est selectionnée: [EF] > [CFG] > [SELx].
Régler la fonction hysteresis ou la fonction fenêtre.

Fonction hysteresis :

Ouvrir le menu [EF] > [CFG].
Sélectionner [oux] et régler le signal de commutation : [Hno] ou [Hnc].
Ouvrir le [Menu principal].
Sélectionner [SPx] et régler la valeur mesurée à laquelle la sortie commute.
Sélectionner [rPx] et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenetre :

Ouvrir le menu [EF] > [CFG].
Sélectionner [oux] et régler le signal de commutation : [Fno] ou [Fnc].
Ouvrir le [Menu principal].
Selectionner [FHx] et régler la valeur limite supérieure de la fenetre.
Selectionner [FLx] et régler la valeur limite inférieure de la fenêtre.

10.3.1.2 Paramétrage via IO-Link : signal de commutation

√ L'unité de mesure par défaut est sélectionnée : [Paramètres] > [Réglage de l'affichage] > [uni.x].
La valeur process pour OUTx est selectionnée : [Paramétres] > [Configuration de sortie] > [SELx].
Régler la fonction hysteresis ou la fonction fenêtre.

Fonction hysteresis :

Appeler [Paramètres] > [Configuration de sortie].
Sélectionner [oux] et régler le signal de commutation : [Hno] ou [Hnc].
Appeler [Paramètres] > [Sortie TOR x].
Appeler [Débit] ou [température].
Selectionner [SP_FHx_FLOW] ou [SP_FHx_TEMP] et régler la valeur mesurée à laquelle la sortie commute.
Sélectionner [rP_FLx_FLOW] ou [rP_FLx_TEMP] et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenetre :

Appeler [Paramètres] > [Configuration de sortie].
Sélectionner [oux] et régler le signal de commutation : [Fno] ou [Fnc].
Appeler [Paramètres] > [Sortie TOR x].
Appeler [Débit] ou [température].

Sélectionner [SP_FHx_FLOW] ou [SP_FHx_TEMP] et régler la valeur limite supérieure du signal de commutation.
Sélectionner [rP_FHx_FLOW] ou [rP_FHx_TEMP] et régler la valeur limite inférieure du signal de commutation.

10.3.2 Signal analogue

L'appareil fournit un signal analogique de 4...20 mA qui est proportionnel à la valeur process.

Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

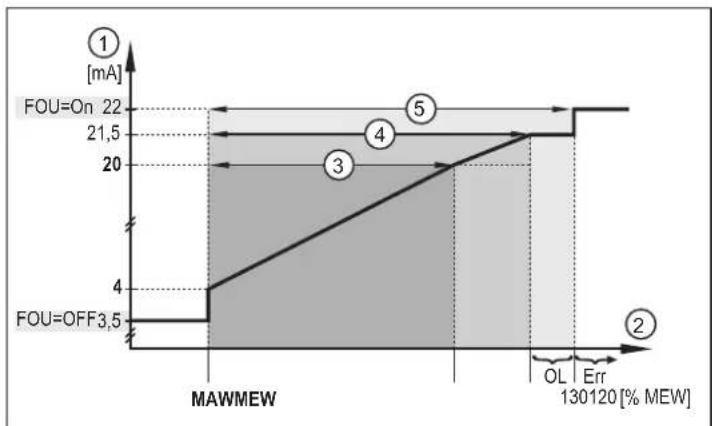

Fig. 10: Caracteristique de sortie analogue, débit

1: Signal analogue MAW : Valeur initiale de l'endetude de mesure
2:Débit MEW : Valeur finale de I'etendue de mesure
3:Etendue de mesure OL:Plage d'affichage depassée
4: Plage d'affichage Err: Etat d'erreur
5:Zone de détention

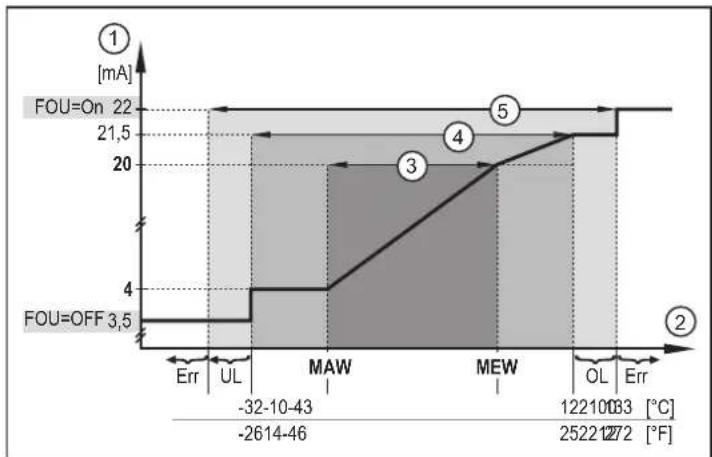

Fig. 11: Caracteristique de sortie analogue, température

1: Signal analogue

MAW : Valeur initiale de I'etendue de mesure

2:Température

MEW: Valeur finale de l'etendue de mesure

3:Etendue de mesure

OL: Plage d'affichage dépassée

4:Plage d'affichage

UL: Plaged'affichage nonatteinte

5:Zone de détention

Err: Etat d'erreur

10.3.2.1 Paramétrage au moyen des boutons de l'appareil : Signal analogique

√ L'unité de mesure par défaut est SéLECTIONNée : [EF] > [CFG] > [uni.x].

La valeur process pour OUT2 est selectionnée : [EF] > [OUT2] > [SEL2].
Ouvrir le menu [EF] > [CFG].
Sélectionner [ou2] et régler la fonction : [I] (signal analogique de 4 à 20 mA).

10.3.2.2 Paramétrage via IO-Link : Signal analogue

√ L'unité de mesure par défaut est SéLECTIONNée : [Paramètres] > [Réglage de l'affichage] > [uni.x].
La valeur process pour OUT2 est selectionnée : [Paramètres] > [Configuration de sortie] > [SEL2].
Appeler [Paramètres] > [Configuration de sortie].
Sélectionner [ou2] et régler la fonction : [I] (signal analogique de 4 à 20 mA).

10.3.3 Signal fréquence

L'appareil fournit un signal fréquence qui est proportionnel à la valeur process.

Le signal fréquence peut être mis à l'échelle :

• [FrPx] déterminé à combien de Hz s'éleve le signal fréquence si la valeur mesurée maximale est atteinte.

L'etendue de mesure peut etre mise a Iechelle:

• [FSPx] déterminé la valeur mesurée minimale à partir de laquelle un signal fréquence est fourni.
• [FEPx] déterminé la valeur mesurée maximale à laquelle le signal de sortie s'élève à la fréquence définie sous [FrPx].

[FSPx] n'est disponible que pour la mesure de la température. Distance minimum entre [FSPx] et [FEPx] = 20 % de la valeur finale de l'endetue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, le signal fréquence indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

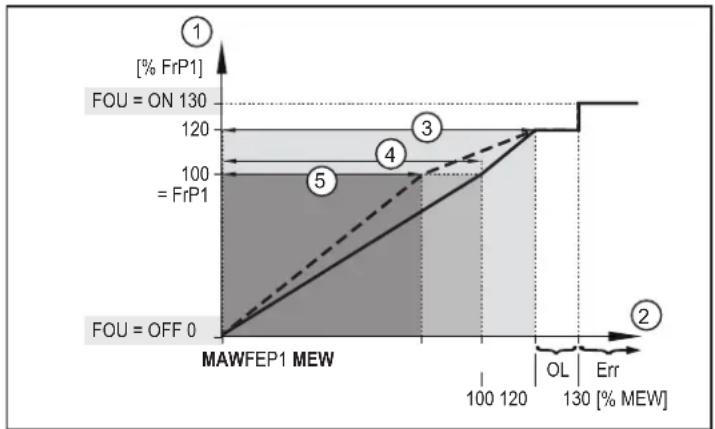

Fig. 12: Caracteristique de la sortie de fréquence, débit

1: Signal fréquence MAW : Valeur initiale de l'étendue de mesure
2:Débit MEW :Valeur finale de l'etendue de mesure
3: Plage d'affichage FEP1: Point final fréquence
4 : Etendue de mesure FrP1 : Signal fréquence (Hz) pour la valeur mesurée maximum
5: Etendue de mesure mise à l'échelle

OL: Plage d'affichage depassée

Err: Degrat

Fig. 13: Caracteristique de la sortie de fréquence, température

1: Signal fréquence FSP1: Point de départ fréquence
2: Température FEP1: Point final fréquence
3 : Plage d'affichage FrP1 : Signal fréquence (Hz) pour la valeur mesurée maximum
4:Etendue de mesure MAW : Valeur initiale de I'etendue de mesure
5: Etendue de mesure mise à l'échelle MEW : Valeur finale de l'etendue de mesure

Err:DefautOL:Plage d'affichage depassée

10.3.3.1 Paramétrage au moyen des boutons de l'appareil : Signal féquence

√ L'unité de mesure par défaut est SéLECTIONNée : [EF] > [CFG] > [uni.x].
La valeur process pour OUT1 est selectionnée : [EF] > [CFG] > [SEL1].
Ouvrir le menu [EF] > [CFG].
Sélectionner [ou1] et régler [FRQ].
Ouvrir le [Menu principal].
Sélectionner [FSP1] et régler la valeur mesurée minimale pour laquelle 0Hz est fourni.

[FSP1] n'est disponible que pour la mesure de la température.

Sélectionner [FEP1] et régler la valeur mesurée maximale pour laquelle la fréquence régée sous [FrP1] (= 100%) est fournie.
Sélectionner [FrP1] et régler la fréquence pour la valeur mesurée maximale en Hz.

10.3.3.2 Paramétrage via IO-Link : Signal fréquence

√ L'unité de mesure par défaut est SéLECTIONNée : [Paramètres] > [Réglage de l'affichage] > [uni.x].
La valeur process pour OUT1 est selectionnée : [Parametes] > [Configuration de sortie] > [SEL1].
Appeler [Paramétres] > [Configuration de sortie].
Sélectionner [ou1] et régler [FRQ].
Appeler [Paramètres] > [Sortie de fréquence 1].
Sélectionner [FrP1] et régler la fréquence pour la valeur mesurée maximale en Hz.
Appeler [Débit] ou [température].
Sélectionner [FSP1 - TEMP] et régler la valeur mesurée minimale pour laquelle 0Hz est fourni.

[FSP1] n'est disponible que pour la mesure de la température.

Sélectionner[FEP1_FLOW] / [FEP1_TEMP] et régler la valeur mesurée maximale pour laquelle la fréquence règée sous [FrP1] (= 100%) est fournie.

10.3.4 Comportement des sorties en cas de défaut

Le paramètre [FOUx] permet de définir le comportement de la sortie OUTx en cas de défaut. En fonction de la fonction de sortie selectionnée, les signaux suivants seront fournis en cas de défaut :

• Signal de commutation :

• On: la sortie se ferme en cas de défaut.

• OFF: la sortie s'ouvre en cas de défaut.

• OU: la sortie est commutée comme définie par les paramètres, indépendamment du cas de défaut.

• Signal analogue :

• On: Le signal analogique passé à la valeur 22 mA.
  OFF: Le signal analogique passé à la valeur 3,5 mA.

• OU: Le signal analogue continue de correspondre à la valeur mesurée.

• Signal fréquence :

• On: Le signal fréquence passée à 130 % de [FrPx].
  OFF: Le signal fréquence passée à la valeur 0 Hz.

• OU: Le signal fréquence continue de correspondre à la valeur mesurée.

10.3.4.1 Paramétrage au moyen des boutons de l'appareil : Comportement des sorties en cas de défaut

Ouvrir le menu [EF] > [CFG].
Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de début : [On], [OFF], [OU].

10.3.4.2 Paramétrage via IO-Link : Comportement des sorties en cas de défaut

Appeler [Paramètres] > [Configuration en cas de défaut sortie x].
Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de défaut : [On], [OFF], [OU].

10.4 Réglages utiliser

Ce chapitre déscrit les possibilités de réglage pour s'adapter à l'application spécifique du client.

10.4.1 Unité de mesure standard

Il est possible de selectionner l'unité de mesure dans laquelle la valeur process est affichée par défaut. Tous les autres réglages de paramètres se basent sur cette unité.

Valeurs sélectionnables :

Débit: l/min; m³/h; gpm; gph.

Temperature: °C ou °F

10.4.1.1 Paramétrage au moyen des boutons de l'appareil : Unité de mesure standard

Ouvrir le menu [EF] > [CFG].
Sélectionner [uni.F] et régler l'unité de mesure.
Sélectionner [uni.T] et régler l'unité de mesure.

10.4.1.2 Paramétrage via IO-Link: Unité de mesure standard

Appeler [Paramètres] > [Réglages d'affichage].
Selectionner [uni.F] et regler l'unité de mesure.
Sélectionner [uni.T] et régler l'unité de mesure.

10.4.2 Valeur process pour OUT1 et OUT2

Pour les deux sorties, il est possible de selectionner qu'elle valeur process doit etre surveillée. Tous les autres reglages de parametes se basent sur cette selection.

Valeurs selectionnables :

• TEMP: Température
• FLOW: Débit

10.4.2.1 Paramétrage au moyen des boutons de l'appareil : Valeur process OUT1 et OUT2

Ouvrir le menu [EF] > [CFG].
Selectionner [SELx] et régler la valeur process pour la sortie OUTx.

10.4.2.2 Paramétrage via IO-Link : Valeur process OUT1 et OUT2

Appeler [Paramètres] > [Configuration de sortie].
Selectionner [SELx] et régler la valeur process pour la sortie OUTx.

10.4.3 Calibrage

Le facteur de calibrage [CGA] est utilisé pour adapter au comportement de l'huile utilisée la compensation de viscosité du capteur selon la température. Le facteur de calibrage influence la pente de la courbe caractéristique de la mesure du débit.

Le capteur est destiné à des huiles de la viscosité indiquée ( → Données techniques sous documentation.ifm.com). La viscosité indiquée s'applique à une température d'huile de 40°C . Pour cette huile, le capteur compensé automatiquement le changement de viscosité sur une plage de température de 20 à 70°C . La viscosité à 40°C n'est pas variable.

La caractéristique de compensation est sauvegardée de manière traçable dans un outil de calcul ifm.

Voir également www.ifm.com - Service - Support technique : Guides de可以选择 – Téléchargement :

• Outil de calcul CGA pour capteurs de début SB

Si des additifs dans l'huile utilisée causent une modification du comportement de la viscosité selon la température, le calibrage permet de réduire cet écart.

Dans ce cas, adapter la courbe caractéristique avec le facteur de calibrage [CGA], voir l'exemple :

Fluide Température Viscosité	[CGA]
Huile de référence 20 °C 430 mm		2/s 100 % (réglage usine)
Huile 1 20 °C 540 mm		2/s 80 %
Huile 2 20 °C 360 mm		2/s 120 %

La modification de la pente de la courbe caractéristique est indiquée en %. Dans le réglage usine, [CGA] = 100%. ÀpRES une modification, le calibrage peut être remis au réglage usine.

Fig. 14: Courbe caractéristique de mesure pour 3 huiles

v:Viscosite de I'huile
T: Température de l'huile
R: Huile de reférence
1:Huile 1
2:Huile 2

10.4.3.1 Paramétrage au moyen des boutons de l'appareil : Calibrage

Ouvrir le menu [EF] > [CFG].
Selectionner [CGA] et regler la pente de la courbe caractéristique de mesure en pour-cent.

10.4.3.2 Paramétrage via IO-Link : Calibrage

Appeler [Paramètres] > [Calibrage].
Selectionner [CGA] et régler la pente de la courbe caractéristique de mesure en pour-cent.

10.4.4 Polarité de sortie des sorties de commutation

Le paramètre [P-n] permet de de selectionner si les sorties fonctionnent en commutation positive ou négative.

10.4.4.1 Paramétrage au moyen des boutons de l'appareil : Polarité de sortie

Ouvrir le menu [EF] > [CFG].
Sélectionner [P-n] et régler [PnP] ou [nPn].

10.4.4.2 Paramétrage via IO-Link : Polarité de sortie

Appeler [Paramètres] > [Configuration de sortie].
Sélectionner [P-n] et régler [PnP] ou [nPn].

10.4.5 Amortissement

L'amortissement permet de régler une temporisation durant laquelle l'appareil ne signale pas de changements par sauts de la valeur mesurée.

La temporisation reglee a pour effet de stabiliser les signaux de sortie.

Cela concerne les sorties, l'affichage et la transmission des valeurs process via l'interface IO-Link.

Valeurs selectionnables :

• [dAP] = temporisation d'amortissement pour le signal de commutation, l'affichage et le signal IO-Link (amortissement 63%)
• [dAA] = temporisation d'amortissement pour le signal analogique (temps régiable de 10 à 90%)

La temporisation d'amortissement s'additionne au temps de reponse du capteur ( → Données techniques).

Les signaux UL et OL sont définis en considérant la temporisation d'amortissement.

Débitmètre mécatronique SB1xxx SB2xxx SB3xxx SB4xxx SB5xxx SB6xxx SB7xxx SB8xxx SB9xxx SB03xx

L'amortissement des valeurs mesurées n'est effectif que pour la valeur process débit.

10.4.5.1 Paramétrage au moyen des boutons de l'appareil : Amortissement des valeurs mesurées

Ouvrir le menu [EF] > [CFG].
Sélectionner [dAP] et régler la temporisation d'amortissement en secondes (valeur T 63%).
Sélectionner [dAA] et régler la temporisation d'amortissement en secondes.

10.4.5.2 Paramétrage via IO-Link : Amortissement des valeurs mesurées

Appeler [Paramètres] > [Amortissement].
Sélectionner [dAP] et régler la temporisation d'amortissement en secondes (valeur τ 63% ).
Sélectionner [dAA] et régler la temporisation d'amortissement en secondes.

10.4.6 Mémoire

L'appareil sauvegarde les valeur process maximum et minimum mesurées.

Valeurs selectionnables :

[Lo.T]: Mémoire valeur minimum pour la température
- [Hi.T] : Mémoire valeur maximum pour la température

Il est utile d'effacer la mémoire des que l'appareil fonctionne dans des conditions normales pour la première fois.

10.4.6.1 Paramétrage au moyen des boutons de l'appareil: Mémoire

Afficher la mémoire :

Ouvrir le menu [EF] > [MEM].
Selectionner [Lo.T] ou [Hi.T] pour dire la valeur process minimum ou maximum mesurée.

Effacer la mémoire :

Ouvrir le menu [EF] > [MEM].
Selectionner [Lo.T] ou [Hi.T].
Appuyer brièvement sur [●].
Maintainir appuyes [ ] et [ ]

[----] est affché.

Appuyer brièvement sur [●].

10.4.7 Remetre l'appareil à zéro

L'appareil peut être réinitialisé à son état de livreaison.

Il est utile que vous noticez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.

10.4.7.1 Paramétrage au moyen des boutons de l'appareil : Remetre l'appareil à zéro

Ouvrir le menu [EF].

Sélectionner [rES].
Appuyer brièvement sur [●].
Maintainir appuyé [▲] ou [▼].

[---] est affché.

Appuyer brièvement sur [●].
L'appareil redemarre.

10.4.7.2 Paramétrage via IO-Link: Remetre l'appareil à zéro

Appeler [Paramètres] > [Réglages de base].
Cliquer sur la commande système [Réglages usine].
L'appareil redemarre.

10.5 Afficheur

10.5.1 Affichage valeur process par défaut

Le paramètre [SELd]permét de sélectionner qu'elle valeur process est indiquée par défaut sur l'affichage.

Valeurs selectionnables :

• FLOW: L'affichage indique la valeur process actuelle pour le débit.
• TEMP: L'affichage indique la valeur process actuelle pour la température.

10.5.1.1 Paramétrage au moyen des boutons de l'appareil : Affichage valeur process par défaut

Ouvrir le menu [EF] > [DIS].
Sélectionner [SELd] et définiir l'unité de mesure par défaut.

10.5.1.2 Paramétrage via IO-Link: Affichage valeur process par défaut

Appeler [Paramètres] > [Réglages d'affichage].
Selectionner [SELd. Unité de mesure affichée] et définir la valeur process par défaut.

10.5.2 Réglage des couleurs de l'affichage

La couleur des caractères de l'affichage peut être régée via le paramètre [coLr].

En seLECTIONnant les paramètres rEd (rouge) et GrEn (vert) la couleur de l'affichage est définie en permanence. Via les réglages des paramètres rxou et Gxou la couleur des caractères change selon la valeur process :

	OUT1 OUT2 La couleur passé au…
Paramétrage r1ou r2ou rouge
	G1ou G2ou vert

Lors du paramétrage de la fonction hystérisis, la couleur change si la valeur process est supérieure au seuil d'enclenchement :

Fig. 15: Fonction hysteresis, [coLr] = rxou

MAW: Valeur initiale de l'etendue de mesure
MEW: Valeur finale de l'etendue de mesure
SPx: Seuil d'enclenchement

Lors du paramétrage de la fonction fenêtre, la couleur change si la valeur process est dans la fenêtre :

Fig. 16: Fonction fenêtre, [coLr] = Gxou

MAW : Valeur initiale de l'etendue de mesure
MEW : Valeur finale de l'etendue de mesure
FLx : Valeur limite inférieure de la fenetre
FHx : Valeur limite supérieure de la fenetre

10.5.2.1 Paramétrage au moyen des boutons de l'appareil: Réglage des couleurs de l'affichage

Ouvrir le menu [EF] > [DIS].
Selectionner [coLr] et regler la couleur des caractères de l'affichage de la valeur process.

10.5.2.2 Paramétrage via IO-Link: Réglage des couleurs de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
Selectionner [coLr] et regler la couleur des caractères de l'affichage de la valeur process.

10.5.3 Fréquence de rafraîchissement de l'affichage

Le paramètre [diS] permet de régler la fréquence du rafraîchissement de l'affichage.

Valeurs selectionnables :

d1: rapide (toutes les 50 ms)
d2: moyenne(toutes les 200 ms)
d3 : lente (toutes les 600 ms)

10.5.3.1 Paramétrage au moyen des boutons de l'appareil: Fréquence de rafraîchissement de l'affichage

Ouvrir le menu [EF] > [DIS].
Sélectionner [diS] et régler la fréquence de rafraîchissement.

10.5.3.2 Paramétrage via IO-Link: Fréquence de rafraîchissement de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
Sélectionner [diS. Fréquence de rafraîchissement] et régler la fréquence de rafraîchissement.

10.5.4 Orientation de l'affichage

Les textes de l'affichage peuvent etre tournés pour une meilleure lisibilité.

10.5.4.1 Paramétrage au moyen des boutons de l'appareil : Orientation de l'affichage

Ouvrir le menu [EF] > [DIS].
Sélectionner [diS] et régler simultanément à la fréquence de rafraîchissement la rotation de l'affichage :

·[rd1]：toutes les 50 ms et tourné de 180°
·[rd2]：toutes les 200 ms et tourné de 180°
- [rd3]: toutes les 600 ms et tourné de 180°

10.5.4.2 Paramétrage via IO-Link : Orientation de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
Selectionner [diS. Orientation de l'affichage] et définir la rotation de l'affichage :

10.5.5 Désactiver l'affichage

L'affichage de la valeur process peut etre durablement désactivé en mode de fonctionnement normal. L'affichage est reactivé par bouton-poussoir. En cas d'inactivite, l'affichage se désactive a nouveau apres quelques secondes.

Meme si l'affichage est désactivé, les LED restent actives. Les messages d'erreur sont affichés même si l'afficheur est désactivé.

10.5.5.1 Paramétrage au moyen des boutons de l'appareil : Affichage désactivé

Ouvrir le menu [EF] > [DIS].
Selectionner [diS] et régler [OFF].

10.5.5.2 Paramétrage via IO-Link: Affichage désactivé

Appeler [Paramètres] > [Réglages d'affichage].
Sélectionner [diS. Affichage On / OFF] et régler [OFF].

11 Fonctionnement

11.1 Affichage de la valeur process

Il est possible deCHOISIR entre differents affichages de la valeur processpendant le fonctionnement :

Appuyer sur le bouton-poussoir [▲] ou [▼].
L'afficheur change entre l'affichage standard avec l'unité de mesure standard configurée et d'autres vues.
Apre's 30 secondes, l'appareil returne a l'affichage standard.

Fig. 17: Affichage de la valeur process

1: Affichage standard tel que regle sous [SELd] et [uni].

Exampie : [SELd] = FLOW et [uni] = m³/h

2:Autre vue.La LED indique dans quelle unité est affichee la valeur process actuelle.

Exemple: Température en °C.

11.2 Lecture du réglage des paramètres

Appuyer brievement sur [●]
Appuyer sur [] pour selectionner le paramètre.
Appuyer brièvement sur [●]
La valeur regleee actuellement est affichee pendant 30 s. Ensuite, l'appareil returne a I'affichage de la valeur process.

12 Correction de defaults

L'appareil dispose de possibités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des averissements et des etats d'erreur sont affiches meme si I'afficheur est desactive. De plus, les messages d'erreur sont disponibles via IO-Link.

Les signaux d'etat sont classifiés selon la recommendation Namur NE107.

Si plusieurs événements de diagnostic se produit simultanément, seul le message de diagnostic de l'évenement ayant la priorité la plus élevé est affché.

En cas de defaillance de la valeur de température mesurée, la valeur de processus pour le débit est toujours disponible.

Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface → IO-Link sur documentation.ifm.com.

Effet de la sortie de fréquence sur la connexion IO-Link :

si la sortie OUT1 a ete parametrée comme sortie de frquence, aucune connexion IO-Link ne peut etre établie avec l'appareil.

Solution: désélectionner la fonction de sortie [FRQ / sortie fréquence] à l'aide des boutons de l'appareil.

12.1 Messages d'erreur

Affichage Problème / ma	che à suivre
Affichage désactivé Tension	d'alimentation trop BASSE. Vérifier la tension d'alimentation. Affichage désactivé. Vérifier si le réglage [diS] = OFF et modifier eventuellement le réglage.
Err Appareil défectueux / m	auvais fonctionnement. Remplacer l'appareil. Valeur mesurée en dehors de la plage de valeurs. • Valeur de début > 130 % de la valeur finale de l'étendue de mesure. • Valeur de température < -43 °C (< -46 °F) ou > 133 °C (> 272 °F) Vérifier la plage de début / plage de température.
IOE.n Mauvais fonctionner	ment. L'appareil est défectueux. Remplacer l'appareil.
SC1 La LED d'etat de com	mutation pour OUT1 clignote : court-circuit OUT1. Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation OUT1.
SC2 La LED d'etat de com	mutation pour OUT2 clignote : court-circuit OUT2. Contrôler si un court-circuit ou un courant de surcharge estprésent sur la sortie de commutation OUT2.
SC Les LED d'etat de com	munication pour OUT1 et OUT2 clignotent : court-circuit OUT1 et OUT2. Contrôler si un court-circuit ou un courant de surcharge se produit sur les sorties de commutation OUT1 et OUT2.
Loc Boutons de réglage sur	l'appareil verrouillés, modification des paramètres refusée. Déverrouiller l'appareil à l'aide des boutons de l'appareil.
C.Loc Boutons de réglage	sur l'appareil verrouillés, paramétrage activé via la communication IO-Link. Terminer le paramétrage via la communication IO-Link.
S.Loc Boutons de réglage	verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée. Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.
PARA Paramétrage en dehors	de la plage valable. ► Vérifier le paramétrage.
OL Plage d'affichage du débi	ou de la température dépassée : • Valeur du débit entre 120 et 130 % de la valeur finale de l'étendue de mesure. • Valeur de température entre 122 et 133 °C (252 et 272 °F). ► Vérifier la plage de débit / plage de température.
UL Température inférieure à la	plage d'affichage : • Valeur de température entre -32 et -43 °C (-26 et -46 °F). ► Vérifier la plage de température.

13 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

13.1 Nettoyer l'appareil

Si des erreurs de mesure se produit en raison d'un filtrage insuffisant, un nettoyage peut etre nécessaire:

Dévisser la tête du capteur.
Enlever le piston et le ressort.
Nettoyer le piston, le ressort et l'intérieur du boitier, par ex. à l'aide d'air comprime.
Avant le montage vérifier si le joint torique est endommagé. Le cas échéant, le remplacer et graisser.
Remetre en place les composants après le nettoyage.
Serrer la tete du capteur avec un couple de serrage de 100 Nm.
Pour restaurer la précision de mesure, presser le piston jusqu'à la butée mécanique avec un dispositif non magnétique, par ex. un doigt, et le maintainir en position pendant min. 2 secondes.

Fig. 18: Nettoyer le capteur

1: tête du capteur 2: corps de levage
3:ressort4:joint torque
5: aide non-magnétique 6: arrêt mécanique

14 Réglages usine

Paramètre Réglage usine Réglage utilis	auteur
SP1 / FH1 (FLOW) 20 %
rP1 / FL1 (FLOW) 19 %
SP1 / FH1 (TEMP) 70 °C
rP1 / FL1 (TEMP) 20 °C
FrP1 (FLOW) 10 %
FrP1 (TEMP) 10 %
FSP1 (TEMP) -10 °C
FEP1 (TEMP) 100 °C
FEP1 (FLOW) 100 %
SP2 / FH2 (FLOW) 40 %
rP2 / FL2 (FLOW) 39 %
SP2 / FH2 (TEMP) 34 °C
rP2 / FL2 (TEMP) 33 °C
ou1 Fno
ou2 I
uni.F l/min
uni.T °C
CGA 100 %
P-n PnP
dAP (FLOW) 0,1 s
dAA (FLOW) 0,0 s
FOU1	ou
FOU2	ou
SEL1	TEMP
SEL2	FLOW
coLr	rEd
diS	d2
SELd	FLOW

Les pourcentagees se refereient à la valeur finale de l'etendue de mesure (MEW).
