MN706S - Détecteur de sécurité IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails non disponibles
Utilisation	Détails non disponibles
Maintenance et Réparation	Détails non disponibles
Sécurité	Détails non disponibles
Informations Générales	Détails non disponibles

FOIRE AUX QUESTIONS - MN706S IFM

Quel est le type de produit IFM MN706S ?

Le IFM MN706S est un capteur de proximité utilisé pour détecter la présence d'objets.

Comment installer le capteur IFM MN706S ?

Pour installer le capteur, suivez les instructions fournies dans le manuel d'utilisation, en vous assurant de respecter les distances de détection recommandées.

Quel est le champ de détection du capteur IFM MN706S ?

Le champ de détection du capteur IFM MN706S est généralement de quelques centimètres, mais cela peut varier selon les conditions d'installation.

Comment puis-je tester si le capteur fonctionne correctement ?

Vous pouvez tester le capteur en le plaçant à proximité d'un objet métallique et en vérifiant si le voyant LED s'allume pour indiquer la détection.

Que faire si le capteur IFM MN706S ne détecte pas d'objets ?

Assurez-vous que le capteur est correctement alimenté et installé. Vérifiez également que rien n'entrave son champ de détection.

Le capteur IFM MN706S est-il étanche ?

Le IFM MN706S a une classification IP qui indique son niveau de protection contre l'eau et la poussière. Vérifiez les spécifications techniques pour plus de détails.

Quels types de connexions sont disponibles pour le capteur IFM MN706S ?

Le capteur dispose généralement de connexions électriques standards, mais veuillez consulter le manuel pour des informations spécifiques sur les types de connecteurs.

Où puis-je trouver des pièces de rechange pour le capteur IFM MN706S ?

Les pièces de rechange peuvent être commandées auprès de votre distributeur IFM local ou via le site web officiel d'IFM.

Comment puis-je contacter le service client pour le produit IFM MN706S ?

Vous pouvez contacter le service client d'IFM via leur site web ou en appelant leur numéro de support pour obtenir de l'aide.

MODE D'EMPLOI MN706S IFM

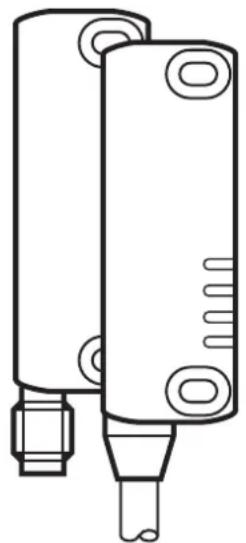

Notice d'utilisation originale Détecteur de sécurité à codage RFID

MN7xxS

FR

80256459 / 00 01 / 2022

1 Remarque préliminaire ....3

1.1 Symboles utilisés....3
1.2 Avertissements utilisés ....3

2 Consignes de sécurité ....4

2.1 Exigences relatives à la sécurité de l'application....4
2.2 Equipements radio....5
2.3 Perturbations d'appareils électroniques et médicaux 6

3 Fourniture 6

4 Fonctionnement et caractéristiques....6
5 Fonction....7

5.1 Zone limite et zone d'actionnement....7

6 Montage....8
6.1 Sens d'actionnement 8
7 Raccordement électrique....9
7.1 Raccordement en série 10
8 Programmation 11
9 Fonctionnement....12

9.1 Etat de commutation des sorties .... 12

9.1.1 Etat de sécurité....12
9.1.2 Etat commuté 12
9.1.3 Court-circuit / court-circuit transversal 12

9.2 Classification de l'interface 12

9.2.1 Clé d'identification....12

9.3 Affichage LED 13

9.3.1 Version à 5 pôles....13
9.3.2 Version à 8 pôles....14

10 Données techniques....15
11 Correction du défaut .... 17
12 Maintenance, réparation et élimination....17
13 Termes et abréviations....17

14 Homologations/normes....18
14.1 Notes FCC (États-Unis, Canada) 18

1 Remarque préliminaire

La notice fait partie de l'appareil. Elle s'adresse à des personnes compétentes selon la Directive CEM, la Directive Basse Tension, la Directive Machine et les règlements de sécurité.

Elle fournit des informations sur l'utilisation correcte du produit. Lire la notice avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement. Respecter les consignes de sécurité.

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat
→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

LED allumée en vert

LED allumée en rouge

LED allumée en orange

LED allumée en vert, rouge ou orange

LED clignote

LED éteinte

1.2 Avertissements utilisés

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de blessures graves irréversibles.

2 Consignes de sécurité

• Respecter les consignes de la notice d'utilisation.
• Une utilisation incorrecte peut mener à un mauvais fonctionnement de l'appareil. Par conséquent, des dommages matériels et/ou corporels pendant le fonctionnement de l'installation sont possibles. Respecter donc toutes les remarques de cette notice concernant l'installation et l'utilisation de l'appareil. Respecter également les consignes de sécurité pour le fonctionnement de l'installation complète.
• Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications de l'appareil.
• Si le détecteur est endommagé, la fonction de sécurité n'est pas assurée.
• Le détecteur ne détecte pas les défauts liés à un endommagement.
• L'appareil doit être monté, raccordé et mis en service par un technicien formé en technologie de sécurité.
• Respecter les normes techniques pertinentes dans le cadre de l'application en question.
• Respecter les exigences de la norme EN 60204 lors de l'installation.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Des interventions sur l'appareil ne sont pas permises.
• Mettre l'appareil hors tension en externe avant de commencer à travailler. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.
• Effectuer un test complet de bon fonctionnement après installation, entretien ou réparation du système
• Utiliser uniquement l'appareil sous les conditions d'environnement spécifiées (→ 10 Données techniques). Contacter le fabricant en cas de conditions d'environnement particulières.
• Utiliser uniquement conformément aux prescriptions (→ 4).

2.1 Exigences relatives à la sécurité de l'application

Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice.

AVERTISSEMENT

Défaillance de la fonction de sécurité

En cas d'utilisation en dehors des conditions environnantes définies, la fonction relative à la sécurité du détecteur n'est pas garantie.

▶ Utiliser uniquement conformément aux conditions environnantes définies (→ 10 Données techniques).

L'utilisation du détecteur près de fluides chimiques et biologiques (solides, liquides, gazeux) ainsi que de rayonnements ionisants n'est pas admissible.

Respecter les obligations suivantes :

▶ Utiliser des presse-étoupes, du matériel d'isolation et des fils de raccordement avec un indice de protection approprié.
▶ Respecter l'EN ISO 14119 pour les dispositifs de verrouillage associés à des protecteurs.
▶ Choisir la fonction normalement fermée pour tous les circuits de sécurité externes raccordés au système.
▶ Ne pas installer ou utiliser l'appareil à proximité de forts champs magnétiques.

▶ Ne pas utiliser l'appareil comme butée.

En cas de défauts du détecteur menant à l'activation de l'état de sécurité : prendre des mesures pour garantir l'état de sécurité si l'ensemble du système de commande continue son fonctionnement.
▶ Mettre les détecteurs et actionneurs (plot codé RFID) à l'abri de chocs et vibrations excessifs. Respecter des conditions environnantes permissibles (→ 10 Données techniques).
▶ Test annuel de bon fonctionnement (→ 12 Maintenance, réparation et élimination).

▶ Remplacer les appareils endommagés.

2.2 Equipements radio

En général, l'appareil ne doit pas être utilisé à proximité de stations d'essence, de dépôts de carburants, d'usines chimiques ou de lieux où il existe des risques de détonation.

▶ Ne pas transporter et stocker de gaz, liquides inflammables ou de substances explosives près de l'appareil.

2.3 Perturbations d'appareils électroniques et médicaux

L'emploi de l'appareil peut affecter le bon fonctionnement des appareils électroniques qui ne sont pas correctement blindés.

▶ Mettre l'appareil hors tension à proximité des équipements médicaux.
▶ En cas de problèmes, contacter le fabricant de l'appareil correspondant.

3 Fourniture

1 détecteur de sécurité à codage RFID, 1 actionneur à codage RFID,

4 rondelles, 8 capuchons,

1 notice d'utilisation originale, n° d'ident. 80256459.

Si l'un des composants mentionnés manque ou est endommagé, contacter une des filiales ifm.

4 Fonctionnement et caractéristiques

Les détecteurs à codage RFID détectent sans contact leurs actionneurs correspondants (TAG ou plot codé RFID).

Niveau de codage selon EN ISO 14119 :

Type de détecteur	Comportement Niveau de	codage
Codé Chaque détecteur	réconnaît chaque actionneur de ce type.	faible
Codage programmable	Le détecteur peut être programmé pour correspondre à un actionneur spécifique.	faible
Codage unique	Le détecteur ne reconnaît que l'actionneur ayant le codage correspondant.	haute

Fonction relative à la sécurité SF : L'état de sécurité (étage de sortie désactivé ; logique "0") est atteint si la distance de l'actionneur est supérieure ou égale à la distance de déclenchement sûre s_ar (→ 10 Données techniques).

▶ Suivre les instructions de montage ( 6 Montage).

Le détecteur de sécurité à codage RFID est certifié par TÜVSüd.

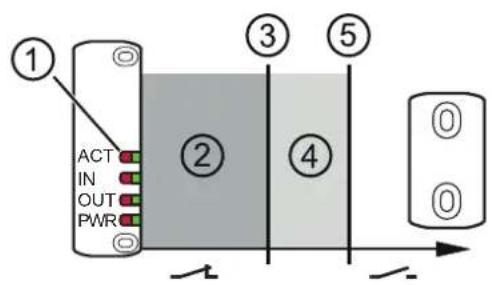

5 Fonction

① LED
② Zone d'actionnement
③ Distance d'enclenchement s_n (= 12 mm)
④ Zone limite
⑤ Distance de déclenchement sûre s_ar (= 16 mm)

5.1 Zone limite et zone d'actionnement

Etats LED lors de l'orientation du détecteur avec l'actionneur

Etat Description LED		PWR	OUT	IN*)	ACT
		Actionneur en dehors de la zone limite 4Tension nominale raccordée> Entrées activées> Sorties désactivées
		Actionneur dans la zone d'actionnement 2> Sorties activées
		L'actionneur quitte la zone d'actionnement 2 et se trouve dans la zone limite 4> Les sorties restent activées
		La distance entre l'actionneur et le détecteur est supérieure ou égale à s_ar 5> Sorties désactivées

*) La LED [IN] n'est pas allumée pour les modèles MN700S et MN703S.

Vous trouverez les courbes d'approche des détecteurs sur www.ifm.com :

→ Informations générales sur le montage et le fonctionnement

6 Montage

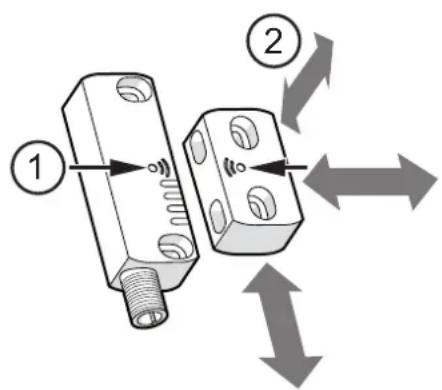

6.1 Sens d'actionnement

Le détecteur peut détecter l'actionneur venant de trois différents angles d'approche ②.

▶ Pendant le montage, positionner les marquages médians du détecteur et de l'actionneur parallèlement les uns aux autres ①.

① Marquages de repère (marquage médian)
② Sens d'actionnement

L'actionneur ne doit pas toucher au détecteur durant le fonctionnement. Ne pas utiliser comme butée.

• Aucun ajustage de l'appareil à l'aide de forces magnétiques puissantes.
• Montage seulement sur une surface plate afin d'éviter tout endommagement et tout changement de la portée.

En cas d'utilisation de plusieurs détecteurs, il faut respecter une distance minimale de 50 mm dans chaque direction.

▶ Fixer le détecteur et l'actionneur respectivement avec deux vis (M4, > 18 mm) (couple de serrage 0,8...2 Nm).

Une fixation avec moins de deux vis n'est pas admissible. Selon EN ISO 14119, l'actionneur doit être fixé de façon inamovible.

Pour la fixation, il est conseillé d'utiliser des vis de sécurité à usage unique, des rivets, etc.

Après le montage, insérer les capuchons fournis afin de rendre l'accès aux vis ou rivets plus difficile.

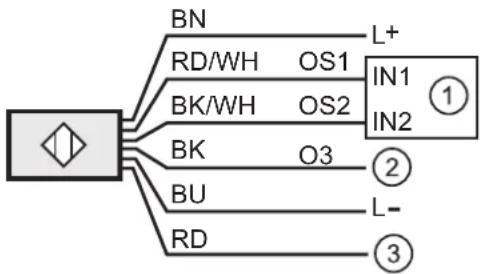

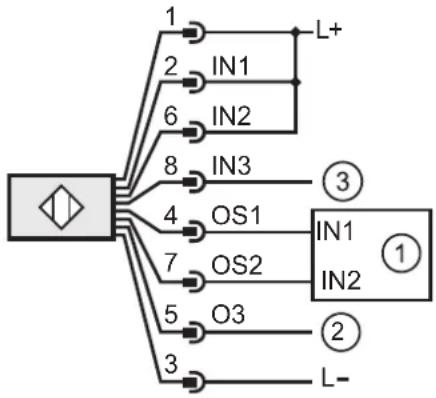

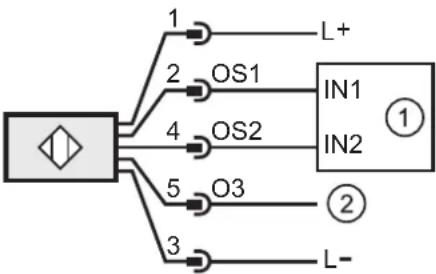

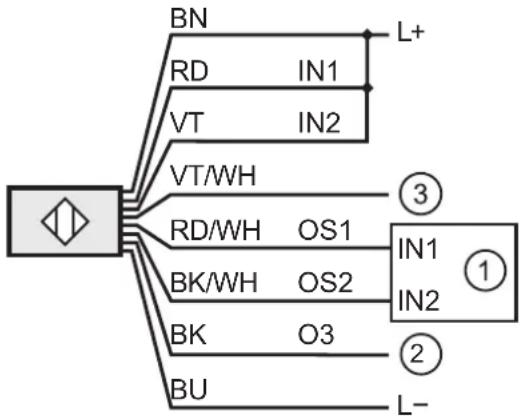

7 Raccordement électrique

En cas d'un unique défaut, la tension d'alimentation ne doit pas dépasser la valeur maximale de 60 V DC. (Cela exige, entre autres, l'isolement sûr de l'alimentation et du transformateur TBTS/TBTP.)

▶ Mettre l'installation hors tension. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.

Câble Connecteur
BK : noir RD : rougeBN : brun VT : violetBU : bleu WH : blanc
Câble PVC, 6 x 0,5 mm2	Connecteur M12, 5 broches
Câble PVC, 8 x 0,34 mm2	Connecteur M12, 8 broches

① Bloc logique relatif à la sécurité
② Automate programmable (API)
③ Entrée de programmation (MN702S, MN705S)

Si raccordé directement à un système de commande, shunter IN1 et IN2.

La longueur maximale permissible des câbles est de 50 m.

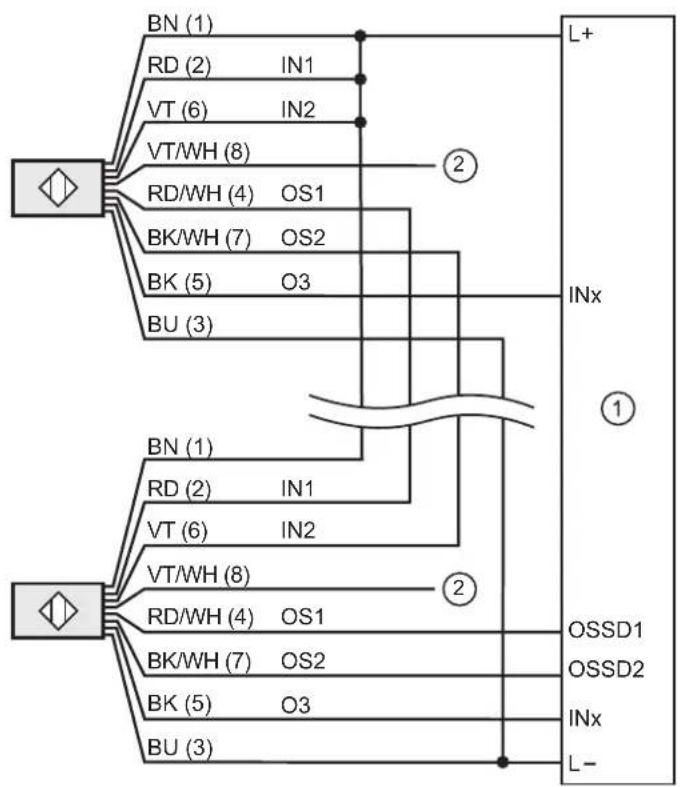

7.1 Raccordement en série

Général

① Système de commande supplémentaire

② Entrée de programmation pour des détecteurs à coder

8 Programmation

La version programmable du détecteur est équipée d'une entrée de programmation spéciale (IN3) qui reconnaît le code sauvegardé dans un nouvel actionneur.

La programmation peut être répétée à volonté. Si la programmation est réussie, le détecteur ne reconnaît que le code de l'actionneur qui a été programmé en dernier.

Le détecteur doit être programmé par du personnel qualifié.

FR

LED Etat Description
PWR	OUT	N	ACT
				Mise sous tension ▶ Raccorder le détecteur à la tension nominale > L'appareil effectue des tests internes.
				Fonctionnement Attente au signal d'entrée
				Fonctionnement Signaux d'entrée disponibles. Attente à l'actionneur.
				Programmation ▶ Activer l'entrée de programmation IN3 par l'application de la tension nominale (> 3 s). > Attente à l'actionneur.
				Programmation ▶ Approcher l'actionneur du détecteur. > La sauvegarde du nouveau code est réussie.
				Programmation ▶ Désactiver l'entrée de programmation IN3. > La programmation est terminée.
				Mise sous tension Redémarrage automatique > L'appareil effectue des tests internes.

LED verte LED rouge LED orange

LED clignote

LED allumée en vert, rouge ou orange

LED éteinte

▶ Si la programmation est réussie, vérifier si le nouvel actionneur est reconnu et tester le bon fonctionnement du détecteur.

9 Fonctionnement

9.1 Etat de commutation des sorties

9.1.1 Etat de sécurité

L'état de sécurité est l'état désactivé (état sans courant : logique "0") d'au moins une des entrées OS1 ou OS2 (OSSDs).

Si une des sorties OS1 ou OS2 est désactivée, le bloc logique relatif à la sécurité en aval doit mener le système complet à l'état défini de sécurité.

9.1.2 Etat commuté

Si l'actionneur codé est dans la zone de validation et s'il n'y a pas de défaut du détecteur, toutes les deux sorties OS1 et OS2 (OSSD) sont validées (état logique " 1 " ).

9.1.3 Court-circuit / court-circuit transversal

• Un court-circuit entre les fils conducteurs des deux sorties (OS1 et OS2) est détecté par le détecteur de sécurité et mène à la désactivation des sorties (OSSD). Les sorties OS1 et OS2 restent désactivées jusqu'à ce que le défaut soit corrigé et la tension soit remise.
• Un court-circuit entre les fils conducteurs d'une des deux sorties (OS1 ou OS2) et la tension d'alimentation mène à la désactivation de l'autre sortie (OS2 ou OS1).

9.2 Classification de l'interface

L'interface correspond au type d'interface C classe 2 selon le prise de position ZVEI CB2I Ed. 2.0.

9.2.1 Clé d'identification

	Type d'interface Type d'interface approprié
Source : C2	Récepteur : C1 C2

9.3 Affichage LED

9.3.1 Version à 5 pôles

LED Etat Description
[CZ7V]
[KBWT]	[H4W0]			Désactivé Appareil désactivé.
[2545]	[0WY0]			Mise sous tension Tests internes après la mise sous tension.
	[XX24]	[04D6]	[KY15]	Fonctionnement • Actionneur en dehors de la zone d'activation sûre• Entrée O3 désactivée.
	[2030]			Fonctionnement • Sorties de sécurité désactivées• Actionneur dans la zone sûre• Sortie O3 activée
		[XX4D]		Fonctionnement • Actionneur dans la zone limite• Sortie O3 activée► Mettre l'actionneur dans la zone sûre.
[ZXDC]	[3WG2]	[0427]	[50X6]	Erreur
				Erreur • Redémarrer l'appareil.• Remplacer l'appareil si l'erreur se produit de nouveau.

LED verte LED rouge LED orange

range

LED clignote

LED allumée en vert, rouge ou orange

LED éteinte

9.3.2 Version à 8 pôles

LED Etat Description
[4ZBT]	[242C]		[607T]	Désactivé Appareil désactivé.
	[037B]	[OKWY]	[632S]	Mise sous tension	Tests internes après la mise sous tension.
[DB00]	[T0C2]	[0C52]	[C2X4]	Fonctionnement	• Entrées désactivées• Sorties de sécurité désactivées
[H2OH]		[DTXT]		Fonctionnement	• Entrées désactivées• Actionneur en dehors de la zone d'activation sûre• Sorties de sécurité et sortie O3 désactivées
[Y7OT]	[WDH0]	[SCBH]	[H3BC]	Fonctionnement	Entrées activées
[8ZAC]	[CCX4]	[ASAX]	[0WVT]	Fonctionnement	Erreur sur les entrées.► Vérifier l'activation des signaux d'entrée et le raccordement des entrées.
	[5C2S]			Fonctionnement	• Actionneur dans la zone sûre• Sortie O3 activée
[DB3H]	[5HX3]		[8464]	Fonctionnement	• Actionneur dans la zone limite• Sortie O3 activée► Mettre l'actionneur dans la zone sûre
		[TWA0]		Fonctionnement	• Entrées activées• Actionneur dans la zone sûre• Sorties de sécurité désactivées
[4HST]	[48TX]	[C30A]		Erreur	Erreur sur les sorties.► Vérifier s'il y a des courts-circuits.► Redémarrer l'appareil.
	[474E]		[64XX]	Erreur	► Redémarrer l'appareil.► Remplacer l'appareil si l'erreur se produit de nouveau.

LED verte LED rouge LED orange

LED clignote

range

LED allumée en vert, rouge ou orange

LED éteinte

10 Données techniques

Données électriques
Technologie de sortie DC PNP
Tension d'alimentation	20,4...26,4 V DC
Tension assignée d'isolement 32 V DC
Consommation < 50 mA
Classe de protection III
Protection contre l'inversion de polarité non
Catégorie d'utilisation DC12
Courant de fonctionnement	40...700 mA
Courant à vide 30 mA
Sorties
Chute de tension 1,5 V
Courant résiduel 0,5 mA
Courant de sortie 50 mA
Protection contre les courts-circuits oui
Protection surcharges oui
Fréquence de commutation 1 Hz
Charge capacitive max. CL_max	200 nF
Zone de détection
Portée sn(avec actionneur codé)	12 mm
Distance de déclenchement sûre sar	16 mm
Exactitude / déviations
Hystérésis ≤ 20 % S	n
Répétabilité	≤ 10 % Sn
Temps de réponse
Retard à la disponibilité	1,5 s
Temps de réponse sur une demande de la fonction de sécurité (temps de réponse des sorties à semi-conducteurs après avoir éloigné l'actionneur > sar)	< 160 ms
Temps de réponse à l'approche dans la zone d'actionnement (temps de validation)	< 600 ms
Temps de risque (temps de réponse en cas de défaillance)	< 10 ms
Conditions environnantes
Lieu d'application (selon EN 60654-1) Classe C
Température ambiante pour une durée d'utilisation ≤ 87600 h pour une durée d'utilisation ≤ 175200 h	-25...70 °C 10...40 °C
Humidité relative de l'air maximale de courte durée en permanence	5...95 % 5...70 %
Pression d'air 80...106 kPa
Altitude d'utilisation < 2000 m
Rayonnements ionisants pas admissible
Brouillard salin non
Indice de protection (pose sécurisée des câbles) IP 67 / IP 69K
Degré de souillure 3
Homologations / tests
CEM CEI 60947-5-2
Tenue aux chocs (EN 60068-2-27) 30 g (11 ms)
Tenue aux vibrations (CEI 60068-2-6) 10 g (10...55 Hz)
Classification sécurité
EN ISO 13849-1: 2015 Catégorie: 4	PL: e
CEI 61508 SIL 3
CEI 62061	SIL_cl 3
Durée d'utilisation T_M (Mission Time)	≤ 175200 h (20 ans)
Fiabilité relative à la technologie de la sécurité PFH_D	1,5E-09
Données mécaniques
Montage	non encastrable
Matières du boîtier	PA
Couple de serrage	0,8...2 Nm

11 Correction du défaut

Affichage LED → 9.3

Problème Cause possible Correction de défauts
Aucun affichage LED Aucune alimentation en tension Misesous tension
LED [OUT] clignote en rouge	Court-circuit contre masse, sortie ou alimentation en courant	Redémarrer l'appareil
LED [PWR] clignote en rouge	Défaut interne Redémarrer l'appareil
L'appareil ne commute pas /Seulement une sortiecommute	Il y avait une erreur, par ex.court-circuit	Eliminer le court-circuit entre fils conducteursVérifier les câblesVérifier l'automateRedémarrer l'installationSi nécessaire, remplacer l'appareil

12 Maintenance, réparation et élimination

Le bon fonctionnement de l'appareil doit être testé automatiquement ou manuellement au moins une fois par an. Le bon fonctionnement peut être vérifié en éloignant l'actionneur ( > s_ar ) ( 5 Fonction).

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

13 Termes et abréviations

OSSD O	Output Signal Switch Device Dispositif de signal de sortie de commutation
PDDB P	Proximity devices with definedbehaviour under fault conditions	Détecteur de proximité à comportementprédéfini en cas de défaut
PFH(PFH _D )	Probability of (dangerous) Failureper Hour	Probabilité d'une défaillance (dangereuse)par heure
PL Niveau de performance PL selon EN ISO		13849-1
S _ar	Distance de déclenchement sûre	Distance à la face active à partir delaquelle l'absence de l'aimant entraîne ladésactivation (état de sécurité) d'un boîtierde contrôle en aval.
SIL Safety	Integrity Level Niveau d'intégrité de sécurité SIL 1-4 selon CEI 61508. Plus le niveau SIL est haut, plus faible est la probabilité d'une défaillance de la fonction de sécurité.
SIL_cl	Safety Integrity Level _claim limit	Niveau d'intégrité de sécurité _limite de revendication (selon CEI 62061)
T_M	Mission time Temps d'utilisation selon EN 60947-5-3 (= durée d'utilisation maximale)

14 Homologations/normes

14.1 Notes FCC (États-Unis, Canada)

Cet appareil est conforme avec la partie 15 des règlements FCC. Le fonctionnement de cet appareil est soumis aux deux conditions suivantes :

1. l'appareil ne doit créer aucune interférence nuisible et
2. cet appareil doit accepter toute interférence reçue, y compris celles pouvant causer le fonctionnement indésirable de l'appareil.

Attention:

Tout changement ou modification effectué sans autorisation explicite de la part d'ifm electronic gmbh peut entraîner l'annulation de l'autorisation de la part de FCC d'utiliser ces appareils.

Remarque :

Cet appareil a été testé et est conforme aux limites concernant les dispositifs numériques de classe B selon la partie 15 des règlements FCC.

Ces limites sont conçues pour fournir une protection raisonnable contre les interférences préjudiciables dans une installation domestique.

Cet appareil génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux consignes, peut occasionner des interférences préjudiciables à la radiocommunication. Néanmoins, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière.

Si cet appareil provoque des interférences préjudiciables à la réception radio ou télévision, ce qui peut être déterminé par la mise hors tension et sous tension de l'appareil, il est demandé à l'utilisateur d'essayer de corriger l'interférence en prenant une ou plusieurs des mesures suivantes :

- Réorienter ou déplacer l'antenne réceptrice.

• Augmenter la distance entre l'appareil et le récepteur.
• Raccorder l'appareil à une prise dans un circuit autre que celui auquel le récepteur est raccordé.
• Contacter le vendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Plus d'informations sur www.ifm.com
