MODE D'EMPLOI SD6020 IFM

Notice d'utilisation Débitmètre pour l'air comprimé SD6020 80282583 / 01 09 / 2019 FR2 Contenu 1 Remarques préliminaires 4 11 Symboles utilisés 4 12 Avertissements utilisés 4 2 Consignes de sécurité 5 3 Fonctionnement et caractéristiques 6 31 Directive relative aux équipements sous pression (DESP) 6 4 Fonctions 7 41 Traitement des signaux de mesure 7 42 Sortie de commutation 8 43 Sortie analogique 9 44 Surveillance du volume consommé (ImP] 11 441 Valeur du compteur 11 442 Remise à zéro du compteur 11 443 Surveillance du volume consommé par signaux d'impulsions12 444 Surveillance du volume consommé par compteur à présélection 12 45 Amortissement des valeurs mesurées 13 46 Suppression de faibles débits 13 47 Simulation 13 48 Couleur des caractères de l'affichage 14 49 IO-Link 14 491 Fonctions supplémentaires via IO-Link 15 5 Montage 15 51 Lieu de montage 15 52 Position de montage 16 521 Longueurs droites d'entrée et de sortie 16 522 Orientation 17 53 Montage dans des tuyaux 17 6 Raccordement électrique 18 7 Eléments de service et de visualisation 20 8 Menu 21 81 Affichage de la valeur process (RUN) 21 82 Menu principal 22 83 Fonctions étendues EF 233

84 Sous-menu OUT1 24 85 Sous-menu OUT2 26 86 Sous-menu CFG 28 87 Sous-menu MEM, DIS 30 88 Sous-menu COLR, SIM 32 9 Mise en service 34 10 Paramétrage 34 101 Paramétrage général 35 1011 Sélectionner sous-menu 35 1012 Passage à l'affichage de la valeur process (mode RUN) 36 1013 Verrouillage / déverrouillage 36 1014 Timeout 36 102 Réglages pour la surveillance du débit 36 1021 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hystérésis

1022 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre 37 1023 Signal analogique débit OUT2 37 103 Réglages pour la surveillance du volume consommé 37 1031 Contrôle du volume par signal d'impulsion OUT1 ou OUT2 37 1032 Contrôle du volume par compteur à présélection OUT1 ou OUT2 37 1033 Remise à zéro du compteur manuelle 38 1034 Remise à zéro du compteur contrôlée en fonction du temps 38 1035 Désactiver la remise à zéro du compteur 38 1036 Remise à zéro du compteur par un signal externe 38 104 Réglages pour la surveillance de la température 38 1041 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hystérésis

1042 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre 39 1043 Signal analogique température OUT2 39 105 Réglages utilisateur (option) 39 1051 Affichage standard 39 1052 Unité de mesure standard pour le débit 40 1053 Unité de mesure standard pour la température 40 1054 Amortissement des valeurs mesurées 40 1055 Logique de commutation des sorties 40 1056 Suppression de faibles débits 404 1057 Conditions normalisées 40 1058 Couleur des caractères de l'affichage 41 1059 Temporisation à l'enclenchement / au déclenchement 41 10510 Comportement des sorties en cas de défaut 42 10511 Restaurer les réglages usine 42 106 Fonctions de diagnostic 43 1061 Lire les valeurs minimum et maximum 43 1062 Simulation 43 11 Fonctionnement 44 12 Correction d'erreurs 44 13 Maintenance, réparation et élimination 47 14 Réglages usine 47 1 Remarques préliminaires Notice d'utilisation détaillée, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur wwwifmcom

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire

1.2 Avertissements utilisés

ATTENTION Avertissement de dommages corporels Danger de blessures légères, réversibles5

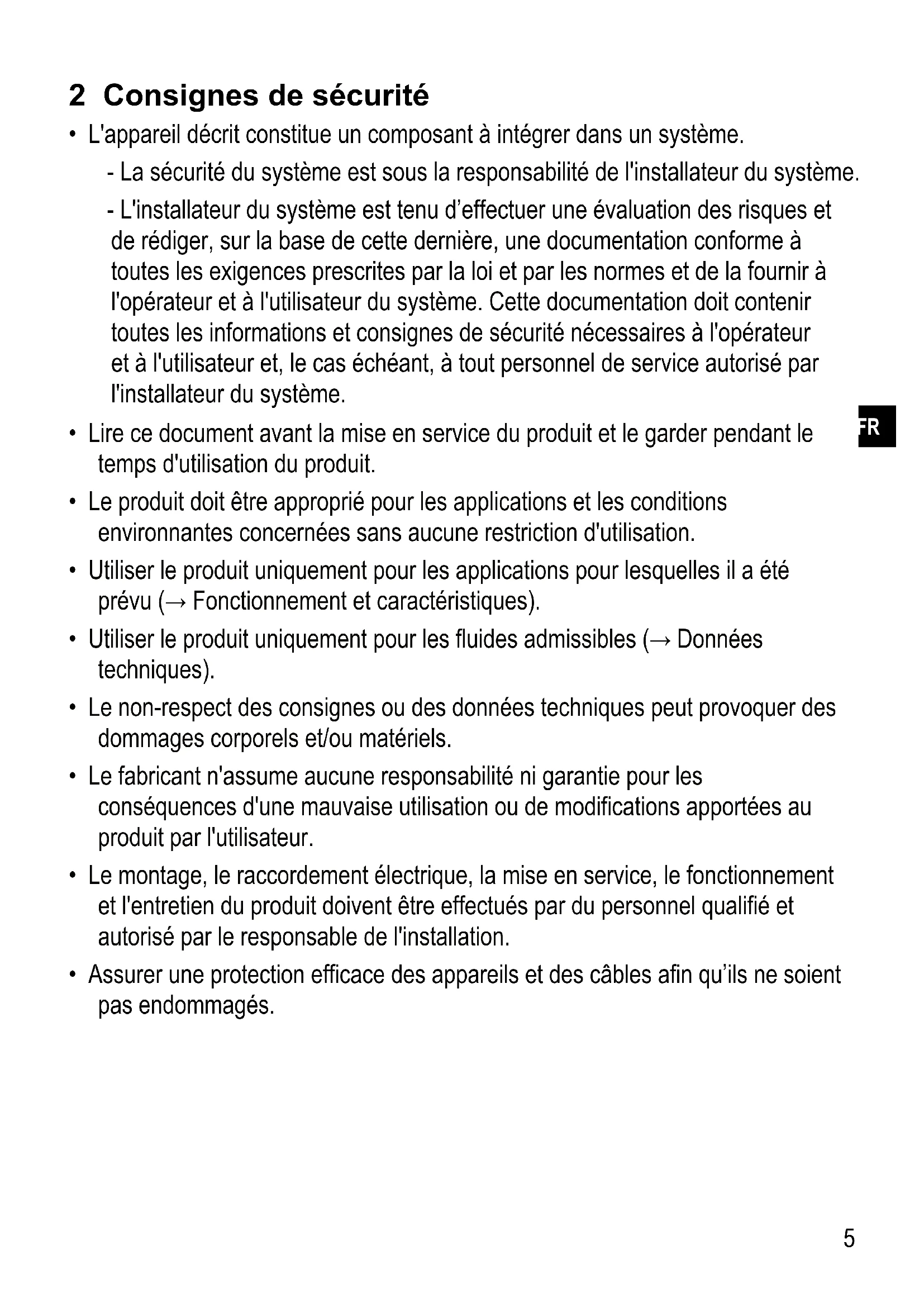

2 Consignes de sécurité

• L'appareil décrit constitue un composant à intégrer dans un système - La sécurité du système est sous la responsabilité de l'installateur du système - L'installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques)

• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation

• Assurer une protection efficace des appareils et des câbles afin qu’ils ne soient pas endommagés6 3 Fonctionnement et caractéristiques L'appareil surveille le débit d'un volume normalisé d'air comprimé Il détecte les 4 paramètres process vitesse, débit, quantité consommée et température du fluide Toutes les indications s'appliquent au débit de volume normalisé selon DIN ISO 2533, c'est-à-dire débit de volume à 1013 mbar, 15 °C et humidité d'air relative 0 % L'appareil peut être réglé à d'autres conditions normalisées (→ 1057) Il s'agit d'un produit de la classe A Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion ► En cas de besoin, prendre des mesures de blindage CEM

3.1 Directive relative aux équipements sous pression (DESP)

Les appareils correspondent à la directive relative aux équipements sous pression, ont été conçus pour des gaz stables du groupe de fluides 2 et sont fabriqués selon les règles de l'art7

• Le débit est surveillé par un système de mesure calorimétrique, les signaux de mesure sont convertis par l'électronique

• De plus, l'appareil mesure la température du fluide simultanément au débit

• L'appareil dispose d'une interface IO-Link

• L'appareil affiche les valeurs process actuelles

• L'appareil dispose de possibilités étendues pour l'autodiagnostic

• Un mode de simulation simplifie la mise en service du capteur

4.1 Traitement des signaux de mesure

L'appareil génère 2 signaux de sortie selon le paramétrage : OUT1 : 6 options de sélection - Signal de commutation pour la valeur limite du débit - Signal de commutation pour la valeur limite de la température - Signal de commutation pour le compteur à présélection - Signal d’impulsions pour le compteur totalisateur - IO-Link - OFF (sortie commutée à haute impédance) OUT2 : 8 options de sélection - Signal de commutation pour la valeur limite du débit - Signal de commutation pour la valeur limite de la température - Signal de commutation pour le compteur à présélection - Signal de commutation pour le compteur totalisateur - Signal analogique pour le débit - Signal analogique pour la température - Entrée pour un signal externe de remise à zéro du compteur (InD) - OFF (sortie commutée à haute impédance)8

4.2 Sortie de commutation

OUTx change son état de commutation si les seuils de commutation réglés (débit ou température) sont dépassés ou ne sont pas atteints Fonction hystérésis ou fenêtre peut être sélectionnée Exemple pour la surveillance du débit : Fonction hystérésis Fonction fenêtre

SP = seuil d'enclenchement rP = seuil de déclenchement HY = hystérésis Hno / Fno = normalement ouvert FH = valeur limite supérieure FL = valeur limite inférieure FE = fenêtre Hnc / Fnc = normalement fermé En cas de réglage de la fonction hystérésis, le seuil d'enclenchement (SP) est d'abord défini et ensuite le seuil de déclenchement (rP) dont la valeur doit être inférieure Si le seuil d'enclenchement est changé, le seuil de déclenchement change automatiquement ; l'écart reste inchangé En cas de réglage de la fonction fenêtre, la valeur limite supérieure (FH) et la valeur limite inférieure (FL) ont une hystérésis fixe de 0,25 % de la valeur finale de l’étendue de mesure Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit9

L'appareil fournit un signal analogique qui est proportionnel au débit ou à la température du fluide A l'étendue de mesure correspond le signal analogique 420 mA L'étendue de mesure peut être mise à l'échelle :

• [ASP2] détermine la valeur mesurée à laquelle correspond le signal de sortie 4 mA

• [AEP2] détermine la valeur mesurée à laquelle correspond le signal de sortie 20 mA Distance minimale entre [ASP2] et [AEP2] = 20 % de la valeur finale de l'étendue de mesure (MEW) Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiqué dans la figure 1 est fourni En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique crUL, UL, OL, crOL ou Err → 12) Le signal analogique en cas de défaut est réglable (→ 10.5.10) :

• [FOU] = On détermine que le signal analogique passe à la valeur supérieure (21,5 mA) en cas de défaut

• [FOU] = OFF détermine que le signal analogique passe à la valeur inférieure (3,5 mA) en cas de défaut

• [FOU] = OU détermine que le signal analogique se comporte selon les réglages des paramètres actuels en cas de défaut10 MEWMAW AEPASP Q [% MEW] [°C]T -24 -10 60 74 78-31 [°F]-11 14 140 161 172-24

Fig 1 : Caractéristique de sortie analogique selon la norme CEI 60947-5-7

Valeur mesurée (débit ou température)

Etendue de mesure mise à l'échelle Q : Débit T : Température MAW :Valeur initiale de l'étendue de mesure pour une étendue de mesure non mise à l'échelle (Lors du réglage de la suppression des faibles débits pour Q : Le signal de sortie est égal à MAW + LFC → 4.6) MEW: Valeur finale de l'étendue de mesure pour une étendue de mesure non mise à l'échelle ASP : Valeur minimum de la sortie analogique si l'étendue de mesure est mise à l'échelle AEP Valeur maximum de la sortie analogique si l'étendue de mesure est mise à l'échelle UL : Plage d'affichage non atteinte OL : Plage d'affichage dépassée crUL : Plage de détection non atteinte (erreur) crOL :Plage de détection dépassée (erreur)11

4.4 Surveillance du volume consommé (ImP]

L'appareil dispose d'un compteur totalisateur interne Il additionne en continu le volume consommé et fournit cette valeur process sur l'afficheur et via l'interface IO-Link Pour surveiller le volume consommé, il est possible de fournir des signaux d'impulsions ou un signal de commutation (compteur à présélection)

• 4.4.3 Surveillance du volume consommé par signaux d'impulsions

• 4.4.4 Surveillance du volume consommé par compteur à présélection

4.4.1 Valeur du compteur

La valeur actuelle du compteur totalisateur peut être affichée (→ 8.1) En plus, la valeur avant la dernière remise à zéro est sauvegardée Cette valeur et le temps depuis la dernière remise à zéro peuvent aussi être affichés (→ 8.1) Le compteur sauvegarde le débit additionné toutes les 10 minutes Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension Si une remise à zéro par unité de temps est réglée, l'intervalle de temps écoulé est aussi sauvegardé Une éventuelle perte de données peut donc être de 10 minutes au maximum

4.4.2 Remise à zéro du compteur

Le compteur totalisateur peut être remis à zéro de différentes façons :

• 10.3.3 Remise à zéro du compteur manuelle

• 10.3.4 Remise à zéro du compteur contrôlée en fonction du temps

• 10.3.6 Remise à zéro du compteur par un signal externe

• Remise à zéro du compteur via l'interface IO-Link Si le compteur totalisateur n'est pas remis à zéro selon une des méthodes ci- dessus, il est remis automatiquement quand la plage d'affichage maximum est dépassée (débordement) OUT1 et OUT2 ne peuvent pas être utilisés simultanément pour la surveillance du volume consommé L'exactitude de la surveillance du volume consommé dépend de l'exactitude de la mesure de débit12

4.4.3 Surveillance du volume consommé par signaux d'impulsions

La sortie fournit une impulsion chaque fois que le débit (valeur d'impulsions) réglé sous [ImPS] est atteint OUT1 et OUT2 ne peuvent pas être utilisés simultanément pour la sortie d'impulsions

4.4.4 Surveillance du volume consommé par compteur à présélection

La sortie fournit un signal de commutation si le débit réglé sous [ImPS] est atteint Le réglage du paramètre [rTo] définit si le débit doit être atteint indépendamment du temps (1) ou pendant le temps réglé (2) pour que la sortie commute : [rTo] Sortie Remise à zéro du compteur (1) OFF (→ 10.3.5)

• La sortie commute si le débit réglé sous [ImPS] est atteint

• La sortie reste commutée jusqu'à ce que le compteur soit remis à zéro

• Le compteur à présélection est remis à zéro - si une remise à zéro manuelle est effectuée (→ 10.3.3) ou - si la plage d'affichage maximale est dépassée (débordement) (2) 1, 2, h 1, 2, d 1, 2, w (→ 10.3.4)

• La sortie commute seulement si le débit réglé sous [ImPS] est atteint dans le temps réglé

• La sortie reste commutée jusqu'à ce que le compteur soit remis à zéro

• Si la sortie n'est pas commutée, le compteur à présélection est automatiquement remis à zéro après l’écoulement du temps et le comptage recommence (→ 10.3.4 Remise à zéro du compteur contrôlée en fonction du temps)

• Si la sortie est commutée, le compteur à présélection est remis à zéro - si une remise à zéro manuelle est effectuée (→ 10.3.3) ou - si la plage d'affichage maximale est dépassée (débordement)13

4.5 Amortissement des valeurs mesurées

La temporisation d'amortissement [dAPF] permet de régler après combien de secondes le signal de sortie atteint 63 % de la valeur finale en cas d'une modification soudaine de la valeur de débit La temporisation d'amortissement réglée mène à une stabilisation des sorties de commutation, des sorties analogiques, de l'affichage et de la transmission de la valeur process via l'interface IO-Link La temporisation d'amortissement s'additionne au temps de réponse du capteur (→ Données techniques). Les signaux [UL] et [OL] (→ 12) sont définis en considérant la temporisation d'amortissement

4.6 Suppression de faibles débits

La fonction low flow cut-off [LFC] permet de supprimer les faibles débits Les débits inférieurs à la valeur LFC sont considérés par le capteur comme nuls (Q =

Cette fonction permet de simuler les valeurs process débit, température et valeurs du compteur totalisateur afin de vérifier le signal de sortie Via les réglages des paramètres crUL, UL, OL et crOL, il est aussi possible de simuler des valeurs process qui mènent à un message d'erreur ou un message d'avertissement (→ 12) Lors du démarrage de la simulation, les valeurs du totalisateur sont figées et ensuite le totalisateur simulé est mis à 0 La valeur de débit simulée a un effet sur le totalisateur simulé Quand la simulation est terminée, les valeurs du totalisateur initiales sont restaurées La simulation n'a pas d'effet sur les valeurs process actuelles Les sorties se comportent comme réglées avant Pendant la simulation, la valeur initiale reste sauvegardée sans changement même si un débit réel s'écoule En mode de simulation, les messages d'erreur du process actuel ne sont pas affichés Ils sont supprimés par la simulation14

4.8 Couleur des caractères de l'affichage

Via le paramètre [coLx] la couleur des caractères de l'affichage peut être réglée :

• Réglage permanent de la couleur de l'affichage : - bk/wh (noir/blanc) - yellow (jaune) - green (vert) - red (rouge)

• Changement de couleur de rouge à vert ou vice versa (fig 2) : - r-cF (affichage rouge entre les valeurs limites cFLcFH) - G-cF (afficheur en vert entre les valeurs limites cFLcFH) cFL cFH MAW MEW cFL = valeur limite inférieure cFH = valeur limite supérieure MAW = valeur initiale de l'étendue de mesure MEW = valeur finale de l'étendue de mesure Fig 2 : Réglage de couleur fonction fenêtre Les valeurs limites peuvent être sélectionnées librement dans l'étendue de mesure et sont indépendantes des valeurs réglées pour OUT1 et OUT2

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic De plus, le paramétrage de l'appareil est possible pendant le fonctionnement L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link Pour une communication hors fonctionnement, il vous suffit d’un PC, d’un logiciel IO-Link approprié et d’un câble adaptateur IO-Link Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations15

nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www ifmcom

4.9.1 Fonctions supplémentaires via IO-Link

Les fonctions suivantes sont seulement disponibles via l'interface IO-Link à l'aide d'un logiciel de paramétrage : Flash on / Flash off Commande standard pour localiser le capteur dans l'installation En cas d'activation : > Les LED d'état de commutation clignotent > Indication sur l'afficheur : "IO-Link" (verte, clignote) 5 Montage ATTENTION Avec des températures de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F) > Risque de brûlures ► Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel ► Fixer l'étiquette d'avertissement fournie sur le câble du capteur ► S'assurer que le circuit n’est pas sous pression avant d'effectuer des travaux de montage ► Les règlements et dispositions relatifs à l'installation et le fonctionnement d'équipements sous pression doivent être respectés

► Monter l'appareil derrière le sécheur frigorifique ► Monter l'appareil à proximité de la charge ► Le montage après une unité de maintenance est également possible ► Si de l'huile est utilisée pour des charges : Monter l'appareil avant le lubrificateur16

5.2 Position de montage

5.2.1 Longueurs droites d'entrée et de sortie

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables affectent le fonctionnement de l'appareil ► Respecter des distances entre le capteur et les perturbations : Perturbation Distance au capteur Modifications du diamètre du tuyau 10 x diamètre du tuyau Coude 90° 10 x diamètre du tuyau Deux coudes 90°, un plan 15 x diamètre du tuyau Deux coudes 90°, deux plans 25 x diamètre du tuyau Vanne, coulisseau 40 x diamètre du tuyau Des systèmes d'arrêt et de commande ne doivent pas se trouver directement devant l'appareil ► Éviter des changements brusques de diamètre entre la longueur droite d’entrée et l’appareil Si un changement brusque de diamètre ne peut pas être évité, le diamètre de la longueur droite d’entrée doit être plus grand que le diamètre sur l’appareil17

Fig 1 : Orientation de la longueur de mesure et de l'appareil 1: Longueur de mesure verticale, toute position 2: Longueur de mesure horizontale, appareil vertical 3: Longueur de mesure à droite, appareil côté gauche 4: A éviter : longueur de mesure à gauche, appareil côté droit

5.3 Montage dans des tuyaux

► Insérer l'appareil dans la tuyauterie selon le sens du débit (voir flèche sur l'appareil) :

OUT ► Serrer fermement les deux adaptateurs par un mouvement opposé avec le couple de serrage défini Couple de serrage : 100 Nm18 6 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié Alimentation en tension selon EN 50178, TBTS, TBTP ► Mettre l'installation hors tension ► Raccorder l'appareil comme suit :

OUT1 Couleurs selon DIN EN 60947-5-2 BK : noir ; BN : brun ; BU : bleu ; WH : blanc Broche Affectation 4 (OUT1) • Signal de commutation pour le débit

• Signal de commutation pour la température

• Signal de commutation pour le compteur à présélection

• Signal d'impulsions pour le compteur totalisateur

• Signal de commutation pour le débit

• Signal de commutation pour la température

• Signal de commutation pour le compteur à présélection

• Signal d'impulsions pour le compteur totalisateur

• Signal analogique pour le débit

• Signal analogique pour la température

• Entrée pour un signal externe de remise à zéro du compteur (InD)

Exemples de circuits : 2 x commutation positive 2 x commutation négative

3 BU 4 BK 2 WH 1 BN20 7 Eléments de service et de visualisation

1 et 2 : Etat de commutation LED

• LED 1 = état de commutation OUT1 (allumée si la sortie 1 est commutée)

• LED 2 = état de commutation OUT2 (allumée si la sortie 2 est commutée) 3 : Afficheur TFT

• Affichage des valeurs process actuelles (débit, température, totalisateur)

• Affichage des paramètres et valeurs de paramètres 4 : Bouton [▲] et [▼]

• Sélectionner le paramètre

• Changer la valeur du paramètre (en appuyant longtemps sur le bouton)

• Changement de l'affichage de la valeur process en mode de fonctionnement normal (mode RUN)

• Verrouillage / déverrouillage (appui sur les boutons-poussoirs > 10 secondes) 5 : Bouton [

• Changement du mode RUN au menu principal

• Passage au mode de réglage

• Validation de la valeur de paramètre réglée Eclairage d'afficheur :

• Température de l'appareil > 70°C : luminosité automatiquement réduite

• Température de l'appareil ≥ 100°C : afficheur automatiquement désactivé.21

8.1 Affichage de la valeur process (RUN)

Il est possible de choisir entre trois affichages de la valeur process pendant le fonctionnement : ► Appuyer sur le bouton-poussoir [▲] ou [▼]. > L'afficheur change entre l'affichage standard et deux autres vues > Après 30 secondes, l'appareil retourne à l'affichage standard Running

1: A󰀩chage standard comme déni sous [diS.L] (→ 10.5.1) 2: Aperçu général de toutes les valeurs process 3: Aperçu des valeurs du totalisateur22

Affichage de la valeur process (RUN)

rP1 SP1 FH1 FL1 EF rES, rTo, Info, OUT1, OUT2, CFG, MEM, DIS, COLR, SIM ImPS1 ImPR1 AEP2 ASP2 SP2 rP2 FH2 FL2 ImPS2 ImPR2 DIn2 Explication des paramètres → 8.4 Sous-menu OUT1 et → 8.5 Sous-menu OUT2 Les paramètres affichés changent si le réglage usine est changé dans les sous-menus OUT1 et OUT223

8.3 Fonctions étendues EF

Paramètre Explication et possibilités de réglage rES Restaurer les réglages usine rTo Remise à zéro du totalisateur Info Affichage des informations sur l'appareil OUT1 Configuration sortie 1 OUT2 Configuration sortie 2 CGF Configuration réglages de base MEM Affichage des valeurs process min/max DIS Configuration de l’affichage COLR Configuration couleur de l'affichage SIM Configuration mode de simulation24

Explication sous-menu OUT1 Paramètre Explication et possibilités de réglage SEL1 Paramètre de mesure standard pour l'évaluation de OUT1 : FLOW (débit) ou TEMP (température) ou1 Fonction de sortie pour OUT1 :

• Débit : Hno, Hnc, Fno, Fnc, ImP

• Température : Hno, Hnc, Fno, Fnc Hno = signal de commutation avec fonction hystérésis normalement ouvert HNC = signal de commutation avec fonction hystérésis normalement fermé Fno = signal de commutation avec fonction fenêtre normalement ouvert Fnc = signal de commutation avec fonction fenêtre normalement fermé ImP = surveillance du volume consommé (fonction totalisateur) OFF = sortie non commutée (haute impédance) SP1 Seuil d'enclenchement pour OUT1 rP1 Seuil de déclenchement pour OUT1 FH1 Valeur limite supérieure pour OUT1 FL1 Valeur limite inférieure pour OUT1 ImPS1 Valeur d'impulsions = débit pour lequel 1 impulsion est fournie ImPR1 Configuration de OUT1 pour la surveillance du volume consommé : YES (signal d'impulsions), no (signal de commutation) dS1 Temporisation à l'enclenchement sur OUT1 dr1 Temporisation au déclenchement sur OUT1 FOU1 Comportement de OUT1 en cas d'un défaut interne : OU = La sortie se comporte comme en cas normal On = La sortie est activée / le signal analogique passe à 21,5 mA OFF = La sortie est désactivée / le signal analogique passe à 3,5 mA Si ou1 = ImP est sélectionné, FOU1 n'est pas accessible26

Explication sous-menu OUT2 Paramètre Explication et possibilités de réglage SEL2 Paramètre de mesure standard pour l'évaluation de OUT2 : FLOW (débit) ou TEMP (température) ou2 Fonction de sortie pour OUT2 :

Hno = signal de commutation avec fonction hystérésis normalement ouvert HNC = signal de commutation avec fonction hystérésis normalement fermé Fno = signal de commutation avec fonction fenêtre normalement ouvert Fnc = signal de commutation avec fonction fenêtre normalement fermé ImP = surveillance du volume consommé (fonction totalisateur) = signal analogique 420 mA = entrée pour un signal externe de remise à zéro du compteur OFF = sortie non commutée (haute impédance) ASP2 Valeur minimum de la sortie analogique pour OUT2 AEP2 Valeur maximum de la sortie analogique pour OUT2 SP2 Seuil d'enclenchement pour OUT2 rP2 Seuil de déclenchement pour OUT2 FH2 Valeur limite supérieure pour OUT2 FL2 Valeur limite supérieure pour OUT2 ImPS2 Valeur d'impulsions = débit pour lequel 1 impulsion est fournie ImPR2 Configuration de OUT2 pour la surveillance du volume consommé : YES (signal d'impulsions), no (signal de commutation) Reset du totalisateur par un signal externe : +EDG, -EDG, HIGH, LOW dS2 Temporisation à l'enclenchement sur OUT2 dr2 Temporisation au déclenchement sur OUT2 FOU2 Comportement de OUT2 en cas d'un défaut interne : OU = La sortie se comporte comme en cas normal On = La sortie est activée / le signal analogique passe à 21,5 mA OFF = La sortie est désactivée / le signal analogique passe à 3,5 mA Si ou2 = ImP est sélectionné, FOU2 n'est pas disponible28

Explication sous-menu CFG Paramètre Explication et possibilités de réglage uniF Unité de mesure standard pour le débit uniT Unité de mesure standard pour la température dAPF Amortissement des valeurs mesurées pour le débit P-n Logique de commutation des sorties LFC Suppression de faibles débits (low flow cut-off) rEFP Pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent rEFT Température normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent30

Explication sous-menu MEM Paramètre Explication et possibilités de réglage LoF Valeur minimale du volume de débit mesuré dans le process HiF Valeur maximale du volume de débit mesuré dans le process LoT Valeur minimale de la température mesurée dans le process HiT Valeur maximale de la température mesurée dans le process Explication sous-menu DIS Paramètre Explication et possibilités de réglage diSL Affichage de la valeur process standard L1 = valeur process actuelle pour le débit L2Temp = valeur process actuelle pour le débit et la température L2Totl = valeur process actuelle pour le débit et le totalisateur L3 = valeur process actuelle pour le débit, la température et valeur du totalisateur actuelle diSU Fréquence de rafraîchissement de l'affichage d1 = High d2 = Medium d3 = Low diSR Rotation de l'afficheur : 0°, 90°, 180°, 270° diSB Luminosité de l'afficheur : 25 %, 50 %, 75 %, 100 %, OFF (affichage de la valeur mesurée désactivé en mode RUN)32

Explication sous-menu COLR Les paramètres affichés changent si le réglage usine est changé dans les sous-menus OUT1 et OUT2 Paramètre Explication et possibilités de réglage coLF Couleur des caractères de l'affichage pour la valeur de débit cFHF Valeur limite supérieure du changement de couleur pour la mesure de débit cFLF Valeur limite inférieure pour le changement de couleur pour la mesure de débit coLT Couleur des caractères de l'affichage pour la valeur de température cFHT Valeur limite supérieure pour le changement de couleur pour la mesure de température cFLT Valeur limite inférieure pour le changement de couleur pour la mesure de température coLV Couleur des caractères de l'affichage pour la valeur du totalisateur bk/wh Noir/blanc en permanence yellow Jaune en permanence green Vert en permanence red Rouge en permanence r-cF L’affichage est rouge entre les valeurs limites cFLcFH, en dehors de ces valeurs l’affichage est vert G-cF Afficheur en vert entre les valeurs limites cFLcFH, en dehors l'afficheur devient rouge Explication sous-menu SIM Paramètre Explication et possibilités de réglage SFLW Valeur de débit simulée STMP Valeur de température simulée crUL Valeur mesurée inférieure à la plage de détection → message d'erreur

Valeur mesurée inférieure à la plage d'affichage → message d'avertissement

Valeur mesurée dépasse la plage d'affichage → message d'avertissement crOL Valeur mesurée dépasse la plage de détection → message d'erreur STim Durée de la simulation en minutes SOn Etat de la simulation : OFF, On34 9 Mise en service Après la mise sous tension et la temporisation de démarrage d'env 1 s, l'appareil se trouve en mode RUN (= mode de fonctionnement normal) Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés

• Pendant la temporisation de démarrage, les sorties sont commutées selon la programmation : - ACTIVE pour la fonction normalement ouvert (Hno / Fno) - INACTIVE pour la fonction normalement fermé (Hnc / Fnc) - INACTIVE pour la surveillance du volume consommé (ImP)

• Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est de 20 mA pendant le retard à la disponibilité 10 Paramétrage ATTENTION Le boîtier peut s'échauffer considérablement > Risque de brûlures ► Ne pas toucher l'appareil avec les mains ► Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement Des changements du paramétrage, avec l’installation en marche, peuvent affecter son mode de fonctionnement ► S'assurer du bon fonctionnement de l'installation Pendant le paramétrage l'appareil reste fonctionnel Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé Un paramétrage peut également être effectué via l'interface IO-Link Fonctions qui ne peuvent être réglées que via l'interface IO-Link : → 4.9.135

10.1 Paramétrage général

1 Changement du mode RUN au menu principal [

2 Sélection du paramètre souhaité [▲] ou [▼] 3 Passage au mode de réglage [

4 Changement de la valeur de paramètre [▲] ou [▼] > 1 s 5 Validation de la valeur de paramètre réglée [

6 Retour au mode RUN > 30 secondes (timeout) Si [ Lock via Communication] est affiché lors de la tentative de modifier une valeur de paramètre, une communication IO-Link est active (blocage temporaire) Si [ Lock via system] est affiché, le capteur est verrouillé en permanence par le logiciel Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage

10.1.1 Sélectionner sous-menu

] pour passer de 'laffichage de la valeur process au menu principal 2 Sélectionner le menu EF avec [▼] et appuyer sur [

3 Sélectionner le sous-menu avec [▼] et appuyer sur [

10.1.2 Passage à l'affichage de la valeur process (mode RUN)

Il y a deux possibilités : 1 Attendre 30 secondes (→ 10.1.4 Timeout) 2 Appuyer sur [▲]ou [▼] pour aller au menu précédent ou suivant.

10.1.3 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle A la livraison : non verrouillé Verrouiller : ► S'assurer que l'appareil est en mode de fonctionnement normal ► Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [ Set Menu lock] soit affiché Durant le fonctionnement : [Lock via key] est affiché si l'on essaie de changer les valeurs des paramètres Déverrouiller : ► S'assurer que l'appareil est en mode de fonctionnement normal ► Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [Reset menu lock] soit affiché

Si lors du changement d'un paramètre, aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée

10.2 Réglages pour la surveillance du débit

10.2.1 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hystérésis

► Sélectionner [uniF] et régler l’unité de mesure ► Sélectionner [SELx] et régler FLOW ► Sélectionner [oux] et régler le signal de commutation : - Hno = fonction hystérésis / normalement ouvert - Hnc = fonction hystérésis / normalement fermé ► Sélectionner [SPx] et régler la valeur à laquelle la sortie commute ► Sélectionner [rPx] et régler la valeur à laquelle la sortie commute Menu OUTx : [SELx] [oux] [SPx] [rPx]37

10.2.2 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre

► Sélectionner [uniF] et régler l’unité de mesure ► Sélectionner [SELx] et régler FLOW ► Sélectionner [oux] et régler le signal de commutation : - Fno = fonction fenêtre / normalement ouvert - Fnc = fonction fenêtre / normalement fermé ► Sélectionner [FHx] et régler la valeur limite supérieure de la fenêtre ► Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre Menu OUTx : [SELx] [oux] [FHx] [FLx]

10.2.3 Signal analogique débit OUT2

► Sélectionner [uniF] et régler l’unité de mesure ► Sélectionner [SEL2] et régler FLOW ► Sélectionner [ou2], puis sélectionner le signal analogique : I (4...20 mA) ► Sélectionner [ASP2] et régler la valeur correspondante au 4 mA ► Sélectionner [AEP2] et régler la valeur correspondante au 20 mA Menu OUT2 : [SEL2] [ou2] [ASP2] [AEP2]

10.3 Réglages pour la surveillance du volume consommé

10.3.1 Contrôle du volume par signal d'impulsion OUT1 ou OUT2

► Sélectionner [uniF] et régler l’unité de mesure ► Sélectionner [SELx] et régler FLOW ► Sélectionner [oux] et régler la sortie d'impulsions : ImP ► Sélectionner [ImPSx] et régler la valeur d'impulsions (= débit pour lequel une impulsion est fournie) : 1 Sélectionner la plage de réglage avec [▲] ou [▼] 2 Appuyer brièvement sur [

] pour valider la plage de réglage 3 Régler la valeur numérique souhaitée avec [▲] ou [▼] 4 Appuyer brièvement sur [

] pour appliquer la valeur ► Sélectionner [ImPRx] et régler YES Menu OUTx : [SELx] [oux] [ImPSx] [ImPRx]

10.3.2 Contrôle du volume par compteur à présélection OUT1 ou OUT2

► Sélectionner [uniF] et régler l’unité de mesure ► Sélectionner [SELx] et régler FLOW ► Sélectionner [oux] et régler la sortie d'impulsions : ImP ► Sélectionner [ImPSx] et régler le volume pour lequel la sortie x commute ► Sélectionner [ImPRx] et régler NO Menu OUTx : [SELx] [oux] [ImPSx] [ImPRx]38

10.3.3 Remise à zéro du compteur manuelle

► Sélectionner [rTo] et régler rEST > Le totalisateur est remis à zéro Menu EF : [rTo]

10.3.4 Remise à zéro du compteur contrôlée en fonction du temps

► Sélectionner [rTo] et régler la valeur souhaitée (intervalles d'heures, de jours ou de semaines) > Le totalisateur est remis à zéro automatiquement après la valeur réglée Menu EF : [rTo]

10.3.5 Désactiver la remise à zéro du compteur

► Sélectionner [rTo] et régler OFF > Le totalisateur n'est remis à zéro qu'après un débordement Menu EF : [rTo]

10.3.6 Remise à zéro du compteur par un signal externe

► Sélectionner [ou2] et régler In.D. ► Sélectionner [DIn2] et régler un signal externe de remise à zéro du compteur : - HIGH = reset avec signal haut - LOW = reset avec signal bas - +EDG = reset pour le front montant - –EDG = reset pour le front descendant > Le totalisateur est remis à zéro Menu OUT2 : [ou2] [DIn2]

10.4 Réglages pour la surveillance de la température

10.4.1 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hystérésis

► Sélectionner [uniT] et régler l’unité de mesure ► Sélectionner [SELx] et régler TEMP ► Sélectionner [oux] et régler le signal de commutation : - Hno = fonction hystérésis / normalement ouvert - Hnc = fonction hystérésis / normalement fermé ► Sélectionner [SPx] et régler la valeur à laquelle la sortie commute ► Sélectionner [rPx] et régler la valeur à laquelle la sortie commute Menu OUTx : [SELx] [oux] [SPx] [rPx]39

10.4.2 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre

► Sélectionner [uniT] et régler l’unité de mesure ► Sélectionner [SELx] et régler TEMP ► Sélectionner [oux] et régler le signal de commutation : - Fno = Fonction fenêtre / normalement ouvert - Fnc = Fonction fenêtre / normalement fermé ► Sélectionner [FHx] et régler la valeur limite supérieure de la fenêtre ► Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre Menu OUTx : [SELx] [oux] [FHx] [FLx]

10.4.3 Signal analogique température OUT2

► Sélectionner [uniT] et régler l’unité de mesure ► Sélectionner [SEL2] et régler TEMP ► Sélectionner [ou2], puis sélectionner le signal analogique : I (4...20 mA) ► Sélectionner [ASP2] et régler la valeur correspondante au 4 mA ► Sélectionner [AEP2] et régler la valeur correspondante au 20 mA Menu OUT2 : [SEL2] [ou2] [ASP2] [AEP2]

10.5 Réglages utilisateur (option)

10.5.1 Affichage standard

► Sélectionner [diSL] et régler l'affichage de la valeur process : - L1 = valeur process actuelle pour le débit - L2Temp = valeur process actuelle pour le débit et la température - L2Totl = valeur process actuelle pour le débit et le totalisateur - L3 = valeur process actuelle pour le débit, la température et valeur du totalisateur actuelle ► Sélectionner [diSU] et régler la fréquence de rafraîchissement de l'affichage : - d1 = High - d2 = Medium - d3 = Low ► Sélectionner [diSR] et régler l'orientation de l'affichage : 0°, 90°, 180°, 270° ► Sélectionner [diSB] et régler la luminosité de l'affichage : 25 %, 50 %, 75 %, 100 % ou OFF (= Mode économie d'énergie L'affichage est désactivé en mode de fonctionnement Les messages d'erreur sont affichés même si l'afficheur est désactivé Activation de l'affichage en appuyant sur n'importe quel bouton) Menu DIS : [diSL] [diSU] [diSR] [diSB]40

10.5.2 Unité de mesure standard pour le débit

► Sélectionner [uniF] et régler l'unité de mesure pour l'affichage standard (→ 8.1) : l/min, m

/h, ft/s ► Régler [uniF] avant la configuration des sorties La quantité consommée (valeur du compteur) est affichée automati- quement avec l'unité de mesure assurant un maximum d'exacti- tude Menu CFG : [UniF]

10.5.3 Unité de mesure standard pour la température

► Sélectionner [uniT] et régler l'unité de mesure pour l'affichage standard (→ 8.1) : °C ou °F ► Régler [uniT] avant la configuration des sorties Menu CFG : [uniT]

10.5.4 Amortissement des valeurs mesurées

► Sélectionner [dAPF] et régler la constante d'amortissement en secondes (valeur τ 63 %). Menu CFG : [dAPF]

10.5.5 Logique de commutation des sorties

► Sélectionner [P-n] et régler PnP ou nPn Menu CFG : [P-n]

10.5.6 Suppression de faibles débits

► Sélectionner [LFC] et régler la valeur limite en dessous de laquelle un débit est considéré comme nul Menu CFG : [LFC]

10.5.7 Conditions normalisées

► Sélectionner [rEFP] et régler la pression normale ► Sélectionner [rEFT] et régler la température normale Menu CFG : [rEFP] [rEFT]41

10.5.8 Couleur des caractères de l'affichage

► Sélectionner [coLF] pour le débit ou [coLT] pour la température et régler la couleur des caractères de la valeur process dans l'affichage standard : - bk/wh = noir/blanc en permanence - yellow = jaune en permanence - green = vert en permanence - red = rouge en permanence - r-cF = Afficheur en rouge entre les valeurs limites cFLcFH, en dehors l'afficheur devient vert - G-cF = Afficheur en vert entre les valeurs limites cFLcFH, en dehors l'afficheur devient rouge ► Sélectionner [cFHx] et [cFLx] et régler les valeurs limites pour la fenêtre couleur : - cFHF = valeur limite supérieure pour le débit - cFLF = valeur limite inférieure pour le débit - cFHT = valeur limite supérieure pour la température - cFLT = valeur limite inférieure pour la température ► Sélectionner [coLV] et régler la couleur des caractères du totalisateur : - bk/wh = noir/blanc en permanence - yellow = jaune en permanence - green = vert en permanence - red = rouge en permanence Menu COLR : [coLx] [cFHx] [cFLx] [coLV]

10.5.9 Temporisation à l'enclenchement / au déclenchement

► Sélectionner [dSx] et régler la temporisation en secondes pour l'activation d'OUTx ► Sélectionner [drx] et régler la temporisation en secondes pour la désactivation d'OUTx : Menu OUTx : [dSx] [drx]42

10.5.10 Comportement des sorties en cas de défaut

► Sélectionner [FOU1] et régler le comportement de la sortie 1 en cas de défaut : Sortie de commutation - On = La sortie 1 est fermée en cas de défaut - OFF = La sortie 1 est ouverte en cas de défaut - OU = La sortie 1 est commutée comme défini par les paramètres, indépendamment du cas de défaut ► Sélectionner [FOU2] et régler le comportement de la sortie 2 en cas de défaut : Sortie de commutation - On = La sortie 1 est fermée en cas de défaut - OFF = La sortie 1 est ouverte en cas de défaut - OU = La sortie 1 est commutée comme défini par les paramètres, indépendamment du cas de défaut Sortie analogique - On = Le signal analogique passe à la valeur de défaut maximum (→ 4.3) - OFF = Le signal analogique passe à la valeur de défaut minimum (→ 4.3) - OU = Le signal analogique correspond à la valeur mesurée Si [ou] = Imp (surveillance du volume consommé) est sélectionné, le paramètre [FOUx] n'est pas disponible Les impulsions conti- nuent à être fournies indépendamment du cas de défaut Menu OUT1 : [FOU1] Menu OUT2 : [FOU2]

10.5.11 Restaurer les réglages usine

► Sélectionner [rES] ► Appuyer brièvement sur [

► Maintenir appuyé [▲] ou [▼]. > [----] est affiché ► Appuyer brièvement sur [

> L'appareil redémarre

• 14 Réglages usine Il est utile que vous notiez vos réglages dans ce tableau avant d'exécuter la fonction Menu EF : [rES]43

10.6 Fonctions de diagnostic

10.6.1 Lire les valeurs minimum et maximum

► Sélectionner [Lox] ou [Hix] pour afficher la valeur de process la plus haute ou la plus basse : - [LoF] = valeur minimale du volume de débit mesuré dans le process - [HiF] = valeur maximale du volume de débit mesuré dans le process - [LoT] = valeur minimale de la température mesurée dans le process - [HiT] = valeur maximale de la température mesurée dans le process Effacer la mémoire : ► Sélectionner [Lox] ou [Hix] ► Maintenir appuyé [▲] et [▼]. > [----] est affiché ► Appuyer brièvement sur [

Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois Menu MEM : [Lox] [Hix]

► Sélectionner [SFLW] et régler la valeur de débit à simuler ► Sélectionner [STMP] et régler la valeur de température à simuler ► Sélectionner [STim] et régler la durée de la simulation ► Sélectionner [SOn] et régler la fonction : - On = La simulation commence Les valeurs sont simulées pendant la durée réglée sous [STim] Annulation avec n'importe quel bouton - OFF = Simulation non active Menu SIM : [SFLW] [STMP] [STim] [SOn]44 11 Fonctionnement Les valeurs process à afficher en permanence peuvent être prédéfinies (→ 10.5.1 Affichage standard) Il est possible de déterminer une unité par défaut pour la mesure de débit et la mesure de température (→ 10.5.2 et → 10.5.3) Contrairement à l'affichage de défaut préréglé, l'affichage peut être changé en appuyant sur le bouton [▲] ou [▼] → 8.1 Affichage de la valeur process (RUN) 12 Correction d'erreurs L'appareil dispose de possibilités étendues pour l'autodiagnostic Il se surveille automatiquement pendant le fonctionnement Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé De plus, les messages d'erreur sont disponibles via IO-Link Les signaux d'état sont classifiés selon la recommandation Namur NE107 Si plusieurs défauts se produisent simultanément, seul le message de défaut le plus important est affiché En cas de défaillance d'une des valeurs process, les autres valeurs process continuent à être disponibles Des fonctions de diagnostic supplémentaires sont disponibles via IO-Link

• description des interfaces IODD sur www.ifm.com Ligne des va- leurs process Ligne de titre LED d'état Type Description Comportement de la sortie Correction d'erreurs ERROR ERROR --- Appareil défectueux / mauvais fonction- nement FOU Remplacer l'appareil Désac- tivé Désac- tivé --- Tension d'alimenta- tion trop basse Inac- tive Vérifier la tension d'alimentation Modi- fier le réglage [diSB] (→ 10.5.1) PArA Pa- rameter Error --- Paramétrage en dehors de la plage valable FOU Répéter le paramé- trage45

Ligne des va- leurs process Ligne de titre LED d'état Type Description Comportement de la sortie Correction d'erreurs ERROR Flow Error --- Erreur lors de la mesure de débit FOU Vérifier la mesure de débit Remplacer l'appareil ERROR Temp Error --- Erreur lors de la me- sure de température FOU Vérifier la mesure de température Rem- placer l'appareil crOL Critical over limit --- Dépassement critique de la plage de détection

FOU Vérifier la plage de débit / plage de température crUL Critical under limit --- Non atteinte critique de la plage de détection

FOU Vérifier la plage de température --- Short circuit OUT1/ OUT2 OUT1 OUT2 Court-circuit OUT1 et OUT2 --- Contrôler si un court-circuit ou un courant de surcharge se produit sur les sor- ties de commutation OUT1 et OUT2 --- Short circuit OUT1 OUT1 Court-circuit OUT1 --- Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commuta- tion OUT1 --- Short circuit OUT2 OUT2 Court-circuit OUT2 --- Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commuta- tion OUT2 OL Over limit --- Plage de détection

dépassée OU Vérifier la plage de débit / plage de température46 Ligne des va- leurs process Ligne de titre LED d'état Type Description Comportement de la sortie Correction d'erreurs UL Under limit --- Plage de détection

non atteinte OU Vérifier la plage de débit / plage de température Lock via key --- --- Boutons de réglage sur l'appareil verrouil- lés, modification des paramètres refusée OU Déverrouiller l'appa- reil → 10.1.3 Lock via commu- nication --- --- Le paramétrage est bloqué via des bou- tons, le paramétrage via la communication IO-Link est actif OU Terminer le paramé- trage via la communi- cation IO-Link Lock via system --- --- Boutons de réglage verrouillés via le logiciel de paramé- trage, la modification des paramètres est refusée OU Déverrouiller l'ap- pareil via l'interface IO-Link au moyen du logiciel de paramé- trage IO-Link IO-Link flash OUT1 OUT2 Fonction IO-Link pour l'identification optique de l'appareil est active OU Désactiver la fonction IO-Link

Plage de détection → 4.3, figure 1 Erreur En cas de défaut les sorties se comportent selon le réglage des paramètres [FOU1] et [FOU2] (→ 10.5.10) Avertissement LED clignote LED clignote rapidement47

13 Maintenance, réparation et élimination Normalement, il n'est pas nécessaire de prendre des mesures relatives à la maintenance ► Définir des intervalles de vérification du calibrage adaptés aux exigences du process Recommandation : tous les 12 mois L'appareil ne doit être réparé que par le fabricant ► S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur 14 Réglages usine Menu Paramètre Réglage usine Réglage utilisateur EF rTo OFF

ImPR2 YES48 Menu Paramètre Réglage usine Réglage utilisateur DIn2 +EDG dS2

rEF.T 15 °C DIS diS.L L3 diS.U d3 diS.R 0 diS.B 75 COLR coL.F bk/wh coL.T bk/wh coL.V bk/wh Les pourcentages se réfèrent à la valeur finale de l'étendue de mesure MEW
