PT5012 - Capteur de pression IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de pression électronique
Marque	IFM
Modèle	PT5012
Type de pression	Pression relative
Étendue de mesure	0...160 bar (0...2320 psi)
Tenue en pression statique	400 bar (5800 psi)
Pression d'éclatement	1100 bar (15950 psi)
Sortie analogique	4...20 mA
Tension d'alimentation	8...36 V DC
Température du fluide	-40...125 °C
Température ambiante	-40...100 °C
Température de stockage	-40...100 °C
Tenue aux chocs	500 g (DIN EN 60068-2-27, 1 ms)
Tenue aux vibrations	20 g (DIN EN 60068-2-6, 10...2000 Hz)
Raccord process	G1/4
Couple de serrage	25...35 Nm
Fluides admissibles	Fluides du groupe 2 (gaz et liquides non agressifs)
Résistance au vide	Oui
Protection contre les surtensions	Limiter à max. 500 V si câble > 30 m
Conformité	Directive relative aux équipements sous pression (DESP)
Utilisation dans systèmes hydrauliques mobiles	Oui, avec réducteur de débit intégré

FOIRE AUX QUESTIONS - PT5012 IFM

Quelle est l'étendue de mesure du capteur PT5012 ?

L'étendue de mesure du PT5012 est de 0...160 bar (0...2320 psi).

Quelle tension d'alimentation est requise ?

La tension d'alimentation doit être comprise entre 8 et 36 V DC selon la norme EN50178 (TBTS/TBTP).

Quel type de sortie analogique possède le PT5012 ?

Le capteur délivre une sortie courant 4...20 mA proportionnelle à la pression mesurée.

Comment installer le capteur de pression ?

Monter le capteur sur un raccord process G1/4 et serrer avec un couple de 25...35 Nm en utilisant le méplat prévu. S'assurer que l'installation est hors pression avant montage.

Quelles sont les températures admissibles pour le fluide et l'environnement ?

La température du fluide peut aller de -40 à 125 °C, la température ambiante de -40 à 100 °C et celle de stockage de -40 à 100 °C.

Le capteur PT5012 est-il résistant au vide ?

Oui, l'appareil est résistant au vide selon la notice.

Peut-on utiliser ce capteur dans des systèmes hydrauliques d'engins mobiles ?

Oui, le PT5012 est conçu pour les systèmes hydrauliques mobiles et intègre un réducteur de débit (orifice 0,3 mm) pour amortir les pics de pression.

Quelles sont les consignes de sécurité importantes ?

Ne pas toucher l'appareil en cas de haute température du fluide (risque de brûlures). Utiliser uniquement pour les fluides admissibles et respecter les pressions maximales indiquées. Le montage et le raccordement doivent être effectués par du personnel qualifié.

Comment raccorder électriquement le capteur ?

Raccorder : Broche 1 : L+ (alimentation), Broche 2 : sortie analogique 4...20 mA, Broche 3 : non raccordée. Connecter la terre fonctionnelle (FE) et serrer la vis de fixation du connecteur à 0,2...0,5 Nm.

Où trouver les accessoires et connecteurs non fournis ?

Les connecteurs pour électrovannes et autres accessoires sont disponibles sur le site www.ifm.com dans la gamme d'accessoires.

MODE D'EMPLOI PT5012 IFM

Notice d'utilisation

Capteur de pression électronique pour les applications industrielles et mobiles

PT50xx

FR

Contenu

1 Remarque préliminaire 2
2 Consignes de sécurité 3
3 Fonctionnement et caractéristiques 4

3.1 Applications 4
3.2 Utilisation dans des systèmes hydrauliques d'engins mobiles 5

4 Fonction 6
5 Montage 6
6 Raccordement electrique. 7
7 Données techniques et schéma d'encombrement 8

1 Remarque préliminaire

Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

ATTENTION

Avertissement de dommages corporels.

Danger de blessures legères, réversibles.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système.

• La sécurité du système est sous la responsabilité de l'instructor du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu (→ Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour lesFluides admissibles (→ Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

ATTENTION

En cas de haute températures du fluide, certaines parties de l'appareil peuvent s'échauffer.

Risque de brûlures

Ne pas toucher l'appareil
Protégéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.

3 Fonctionnement et caractéristiques

Le capteur de pression detecte la pression du système et la convertit en un signal de sortie analogique.

3.1 Applications

• Type de pression : pression relative

Référence	Etendue de mesure		Tenue en pression statique(pression max. admissible)		Pressiond'éclatement
	bar psi	bar psi bar psi	osi
PT5015 0..	6 0...87 15	215 200 2900
PT5004 0..	10 0..	145	25 360 300 4350
PT5014 0..	16 0..	230	40 580 450 6525
PT5003 0..	25 0..	360	65 940 600 8700
PT5043	0...40	0...580	100	1450	800	11600
PT5023	0...60	0...870	150	2175	900	13050
PT5002	0...100	0...1450	250	3625	1000	14500
PT5012	0...160	0...2320	400	5800	1100	15950
PT5001	0...250	0...3625	625	9060	1200	17400
PT5000	0...400	0...5800	1000	14500	1700	24655
PT5060	0...600	0...8700	1500	21755	2500	36255

MPa = bar ÷ 10 / kPa = bar × 100

Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la tenue en pression indiquée. La pression d'éclatement indiquée ne doit pas être dépassée. Meme si la pression d'éclatement n'est dépassée que brievement, l'appareil peut être détruit. INFORMATION IMPORTANTE : risque de blessures !

Pour des apparèils avec une valeur finale de l'étendue de mesure de 600 bar, les limites des cycles de pression pendant la durée de vie s'appliquent (→ 7) .

Lorsque la longueur de cable dépasse 30 m ou en cas d'utilisation en extérieur, il y a un risque d'impulsions de surtension provenant de sources extérieures. Nous recommendons d'utiliser l'appareil dans des environnements d'exploitation protégés et de limiter les impulsions de surtension à max. 500 V.

Directive relative aux équipements sous pression (DESP) :

Les apparèils avec une valeur finale de l'étendue de mesure de 6...400 bar correspondant à la directive relative aux équipements sous pression. Ils ont été consus pour des fluides du groupe 2 et sont fabriqués selon les règles de l'art.

Utilisation de fluides du groupe des fluides 1 sur demande!

Directive relative aux équipements sous pression (DESP) :

Les apparèils avec une valeur finale de l'étendue de mesure de 600 bar correspondant à la directive relative aux équipements sous pression. Ils ont été conçus pour des fluides du groupe 2 et sont fabriqués et testés selon le module A.

Utilisation de fluides du groupe des fluides 1 sur demande!

Les apparèils sont résistants au vide.

3.2 Utilisation dans des systèmes hydrauliques d'engins mobiles

Réducteur de début pour le raccord process :

Dans les systèmes hydrauliques d'engins mobiles, des effets très dynamiques comme par exemple des pics de pression, une cavitation etc. peuvent se produit selon l'état de fonctionnement respectif. Pour amortir ces effets sur l'élement de mesure du capteur, un obturator est intégré dans le raccord process.

Le filetage spécifique de l'obturator correspond à l'effect d'un orifice de 0,3 mm.

Une haute viscosité peut réduire le temps de réponse de quelques milliseconds. De fortes salissures peuvent affecter la fonctionnalité.

4 Fonction

Sortie courant 4...20 mA (PT5xxx)

I [mA]20-1 0 MEW P

P = pression du système, MEW = valeur finale de l'endetue de mesure

Dans l'endetue de mesure le signal de sortie est entre 4 et 20 mA.Si la pression du système est au-dessus ou en dessous de l'endetue de mesure, la sortie analogique se comporte, sans maintainir l'exactitude, comme suit :• Pression du système au-dessus de l'endetue de mesure : 20...25 mA.• Pression du système en dessous de l'endetue de mesure : 4...3 mA.

5 Montage

Avant le montage et le démontage de l'appareil :

S'assurer que l'installation est hors pression!

Insérer l'appareil dans un raccord process G₄

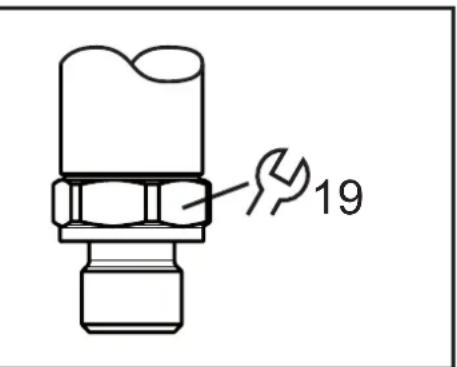

Effectuer le montage du capteur en utilisant uniquement le méplat prévu à cet effet.

Serrer fermement. Couple de serrage commande:

Valeur finale de l'étendue de mesure en bar	Couple de serrage en Nm
6...400 25...35
600 30...50
Dépend de la lubrification, du joint d'étanchéité et de la charge de pression !

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Alimentation selon EN50178, TBTS, TBTP.

Dans les applications marines (si une homologation de l'appareil est disponible), des cables appropriés et des connecteurs pour électrovannes à cabler doivent être utilisés conformément aux normes respectives.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

FR

Broche 1: L+

Broche 2 : |sortie analogue 4...20 mA

Broche 3 : non raccordée

Terre fonctionnelle (FE)

Connecter le connecteur pour electrovannes.
Serrer la vis de fixation du connecteur pour electrovannes:

Couple de serrage recommandié : 0,2...0,5 Nm.

1: Vis de fixation du connecteur pour electrovannes
2: Connecteur pour electrovannes
3: Capter de pression

Le connecteur pour electrovannes n'est pas fourni avec l'appareil : Gamme d'accessoires sur www. ifm.com.

7 Données techniques et schéma d'encombrement

L'indication des données techniques suivantes est exigée par la directive relative aux équipements sous pression (DESP) pour des apparêls avec une valeur finale de l'étendue de mesure de 600 bar.

PT5060
Tension d'alimentation [V]...........................	8...36 DC
Sortie analogique...........................	4...20 mA
Température du fluide [°C]...........................	-40...125
Température ambiente [°C]...........................	-40...100
Température de stockage [°C]...........................	-40...100
Cycles de pression (min.) pendant la durée de vie ....60 millions à 1,2 x pression nominale
Tenue aux chocs [g]...........................	500 (DIN EN 60068-2-27, 1 ms)
Tenue aux vibrations [g]...........................	20 (DIN EN 60068-2-6, 10... 2000 Hz)

Plus d'informations sur www.ifm.com
