SG3200 - Générateur SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Générateur électrique
Marque	Scheppach
Modèle	SG3200
Puissance continue (S1)	2500 W
Puissance maximale (S2 5 min)	2800 W
Tension assignée	2 x 230 V~ et 12 V / 10 A
Courant nominal	16 A
Fréquence	50 Hz
Type de moteur	4 temps, 1 cylindre, refroidi par air
Cylindrée	196 cm³
Puissance moteur	4,8 kW / 6,5 CV
Carburant	Essence sans plomb (indice d'octane min. 90)
Capacité du réservoir	15 L
Type d'huile moteur	10W30 / 15W40
Quantité d'huile	0,6 L
Consommation à pleine charge	360 g/kWh
Poids	43 kg
Classe	G2
Indice de protection	IP23M
Température ambiante max	40 °C
Altitude max d'utilisation	1000 m
Démarreur	Inverseur / électrique
Bougie d'allumage	F6RTC
Niveau de pression acoustique	75,09 dB(A)
Niveau de puissance acoustique	95,11 dB(A)
Système d'arrêt automatique	Oui (avertissement d'huile)
Disjoncteur	Oui
Voltmètre	Oui
Prises	2x 230V~, 1x 12V/10A
Mise à la terre	Oui (borne de terre)
Roues de transport	Oui
Cycle de vidange d'huile	Toutes les 50 heures ou 3 mois
Pièces d'usure	Bougie d'allumage, filtre à air

FOIRE AUX QUESTIONS - SG3200 SCHEPPACH

Comment démarrer le générateur Scheppach SG3200 ?

Pour démarrer le générateur, assurez-vous d'abord que le robinet de carburant est sur ON. Si le moteur est froid, placez le levier du starter manuel en position CLOSED. Mettez l'interrupteur ON/OFF sur ON. Tirez lentement le démarreur inverseur jusqu'à sentir une résistance, puis tirez franchement. Une fois le moteur démarré, placez le starter sur OPEN. Ne branchez aucun appareil avant le démarrage.

Quel type de carburant utiliser pour le SG3200 ?

Utilisez de l'essence sans plomb avec un indice d'octane d'au moins 90. Ne pas utiliser de supercarburant avec plomb. Le réservoir a une capacité de 15 litres. Remplissez uniquement jusqu'au repère indiqué dans le filtre pour permettre la dilatation.

Quelle huile moteur est recommandée ?

L'huile moteur recommandée est de type 10W30 ou 15W40. La quantité nécessaire est d'environ 0,6 litre. Vérifiez le niveau d'huile avant chaque utilisation en dévissant le bouchon de remplissage et en essuyant la jauge. Le système d'avertissement d'huile coupe automatiquement le moteur si le niveau est trop bas.

Quelle est la puissance maximale de ce générateur ?

La puissance continue (S1) est de 2500 W, et la puissance maximale (S2, 5 minutes) est de 2800 W. Ne dépassez jamais ces limites pour éviter une surcharge. Le disjoncteur coupe automatiquement l'alimentation en cas de surcharge.

Comment effectuer l'entretien du filtre à air ?

Nettoyez le filtre à air quotidiennement ou toutes les 10 heures de service si l'environnement est poussiéreux. Dévissez la vis à poignée, retirez le cache, nettoyez le pré-filtre en mousse avec un solvant non inflammable, tapotez le filtre en papier. Ne faites jamais tourner le moteur sans filtre à air.

Comment vidanger l'huile moteur ?

La vidange doit être effectuée après les 25 premières heures, puis toutes les 50 heures ou tous les 3 mois. Faites chauffer le moteur, coupez-le, placez un récipient sous le bouchon de vidange, retirez le bouchon de remplissage d'huile et le bouchon de vidange. Laissez l'huile s'écouler, remettez le bouchon de vidange avec une bague d'étanchéité et remplissez avec 0,6 L d'huile neuve. Éliminez l'huile usagée dans un conteneur adapté.

Quelles sont les précautions de sécurité à prendre ?

Utilisez le générateur uniquement à l'extérieur dans un endroit bien ventilé car les gaz d'échappement sont toxiques. Ne faites jamais le plein moteur en marche. Portez des protections auditives et des gants. Ne touchez pas les parties chaudes. Assurez-vous que le générateur est correctement mis à la terre. Ne branchez pas sur l'installation électrique d'un bâtiment.

Peut-on brancher le générateur sur l'installation électrique d'une maison ?

Non, il est strictement interdit de raccorder le générateur à l'installation électrique d'un bâtiment. Cela peut provoquer un retour de courant dangereux pour les techniciens en cas de panne réseau, et endommager le générateur. Utilisez uniquement des rallonges adaptées pour brancher directement les appareils.

Que faire en cas de surcharge ?

Le disjoncteur bascule automatiquement en position OFF. Vérifiez que l'appareil branché n'est pas défectueux et que la charge totale ne dépasse pas la puissance nominale. Réenclenchez le disjoncteur en appuyant sur le bouton. Si le problème persiste, réduisez la charge.

Comment stocker le générateur pendant une longue période ?

Videz le réservoir d'essence et faites tourner le carburateur à vide. Dévisser la bougie, versez 20 ml d'huile moteur dans le cylindre. Tirez lentement sur le démarreur pour répartir l'huile. Revissez la bougie. Nettoyez le moteur et le filtre à air. Entreposez dans un endroit sec, à l'abri du gel et hors de portée des enfants.

MODE D'EMPLOI SG3200 SCHEPPACH

Explication des symboles sur l'appareil

L'utilisation de symboles dans ce manuel a pour but d'attirer votre attention sur d'éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements proprement dits n'éliminent pas les risques et ne peuvent pas remplacer les actions correctes à entreprendre pour prévenir les accidents.

	Lisez le mode d'emploi. Avant toute utilisation, référez-vous à la section correspondante dans ce manuel d'utilisation.
	Important. Pièces chaudes. Gardez vos distances.
	Important. Mettez le moteur à l'arrêt avant de faire le plein. Ne pas remplir de carburant lorsque la machine est en fonctionnement.
	Important. Les gaz d'échappement sont toxiques, ne pas faire fonctionner dans des zones non ventilées.
	Portez des protections auditives et des gants de protection.
	Attention à la tension électrique!
	Soyez prudent en manipulant l'essence et les lubrifiants !
	Retirez le câble d'allumage avant les travaux de maintenance et lisez les instructions d'utilisation.
	Ne pas exposer à la pluie.
	Le démarrage du moteur génère des étincelles.
	Les étincelles peuvent mettre le feu aux gaz inflammables. Il est strictement interdit de fumer ou d'approcher une flamme nue près des appareils !
⚠ Attention!	Dans cette notice d'utilisation, nous avons placé les signes suivants à certains emplacements qui concernent votre sécurité.

Table des matières: Page:

1. Introduction...... 33
2. Description de l'appareil 33
3. Fournitures 34
4. Utilisation conforme à l'affectation.... 34
5. Recommandations générales de sécurité 35
6. Caractéristiques techniques 37
7. Déballage 38
8. Montage / Avant la mise en service 38
9. Mise en service 39
10. Nettoyage 40
11. Transport 41
12. Stockage 41
13. Maintenance.... 41
14. Mise au rebut et recyclage 43
15. Dépannage.... 44

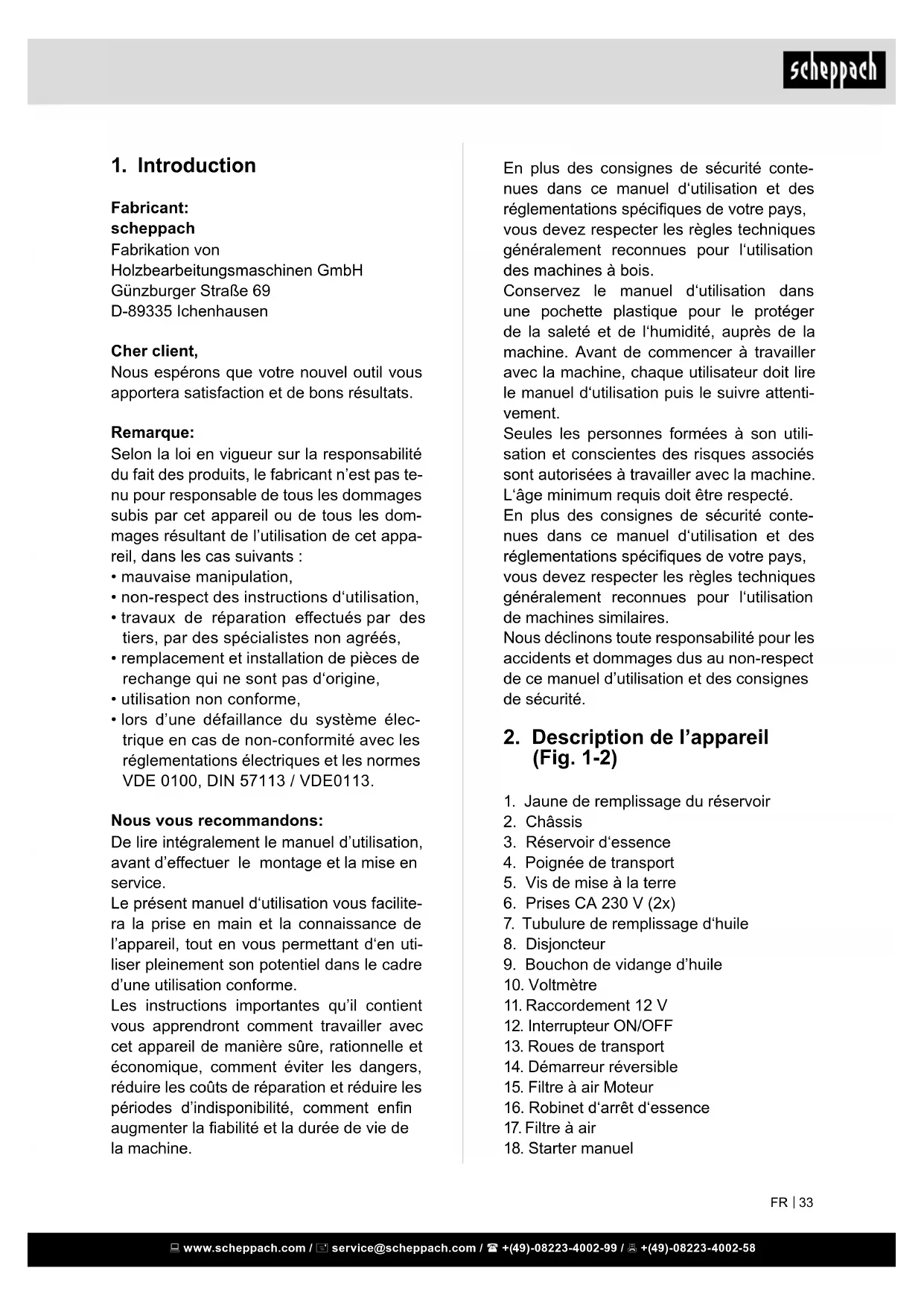

1. Introduction

Fabricant:

scheppach

Fabrikation von

Nous espérons que votre nouvel outil vous apportera satisfaction et de bons résultats.

Remarque:

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu pour responsable de tous les dommages subis par cet appareil ou de tous les dommages résultant de l'utilisation de cet appareil, dans les cas suivants :

• mauvaise manipulation,
  • non-respect des instructions d'utilisation,
• travaux de réparation effectués par des tiers, par des spécialistes non agréés,
• remplacement et installation de pièces de rechange qui ne sont pas d'origine,
  • utilisation non conforme,
• lors d'une défaillance du système électrique en cas de non-conformité avec les réglementations électriques et les normes VDE 0100, DIN 57113 / VDE0113.

Nous vous recommandons:

De lire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service.

Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de l'appareil, tout en vous permettant d'en utiliser pleinement son potentiel dans le cadre d'une utilisation conforme.

Les instructions importantes qu'il contient vous apprendront comment travailler avec cet appareil de manière sûre, rationnelle et économique, comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d'indisponibilité, comment enfin augmenter la fiabilité et la durée de vie de la machine.

En plus des consignes de sécurité contenues dans ce manuel d'utilisation et des réglementations spécifiques de votre pays, vous devez respecter les règles techniques généralement reconnues pour l'utilisation des machines à bois.

Conservez le manuel d'utilisation dans une pochette plastique pour le protéger de la saleté et de l'humidité, auprès de la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement.

Seules les personnes formées à son utilisation et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté.

En plus des consignes de sécurité contenues dans ce manuel d'utilisation et des réglementations spécifiques de votre pays, vous devez respecter les règles techniques généralement reconnues pour l'utilisation de machines similaires.

Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce manuel d'utilisation et des consignes de sécurité.

2. Description de l'appareil (Fig. 1-2)

1. Jaune de remplissage du réservoir
2. Châssis
3. Réservoir d'essence
4. Poignée de transport
5. Vis de mise à la terre
6. Prises CA 230 V (2x)
7. Tubulure de remplissage d'huile
8. Disjoncteur
9. Bouchon de vidange d'huile
10. Voltmètre
11. Raccordement 12 V
12. Interrupteur ON/OFF
13. Roues de transport
14. Démarreur réversible
15. Filtre à air Moteur
16. Robinet d'arrêt d'essence
17. Filtre à air

18. Starter manuel

19. Couvercle de réservoir

3. Fournitures

A. Roues de transport
B. Pied de support
C. Adaptateur - 230 V
D. Notice d'utilisation
E. Clé à bougie d'allumage
F. Vis à six pans (M8 x 20)
G. Vis à six pans (M8 x 40)
H. Essieu de roue

I. Poignées de transport

J. Écrou à tête hexagonale (M12)

K. Écrou à tête hexagonale, autobloquant (M8)

L. Écrou à dent d'arrêt (M6)

M. Rondelle plate en plastique (4x)

N. Rondelle plate (2x)

O. Bague élastique (2x)

4. Utilisation conforme à l'affectation

Une utilisation conforme consiste à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation du manuel d'utilisation Les personnes utilisant la machine et en assurant la maintenance doivent bien la connaître et avoir été informées des dangers encourus.

En outre, les consignes de prévention des accidents doivent être respectées de la manière la plus scrupuleuse possible. Toutes les autres règles édictées par la médecine du travail et les consignes de sécurité générales doivent être respectées.

Toute modification de la machine annule toute garantie du fabricant quant aux dommages en résultant.

Le groupe électrogène possède une mise à la terre qui relie la structure du châssis de l'appareil avec les bornes de terre présentes dans les prises de courant alternatif. La mise à la terre n'est pas reliée avec le câble neutre de courant alternatif.

Si le groupe électrogène est testé à l'aide d'un testeur de phase, il ne présente pas la même boucle de circuit de mise à la terre que celle d'un appareil ménager normal.

Afin de se protéger contre les chocs électriques, s'assurer que le générateur est relié à la terre. Relier le générateur et la source de mise à la terre, par ex. un tube d'eau enfoncé dans la terre ou une barre de cuivre enfoncée dans la terre, avec un fil épais.

• Utiliser le générateur uniquement dans un état technique irréprochable ainsi que de façon conforme à sa destination, en toute conscience de la sécurité et des dangers, en respectant la notice d'utilisation !
• Éliminer (faire) immédiatement les défauts, et en particulier ceux qui peuvent entraver la sécurité !
• Respecter les prescriptions de sécurité, de travail et de maintenance du fabricant ainsi que les dimensions indiquées dans les caractéristiques techniques.
• Les instructions de prévention des accidents concernées et autres règles techniques de sécurité généralement admises doivent être observées.
• Le générateur ne doit être utilisé, entre-tenu ou réparé que par des personnes le connaissant et informées des dangers. Toute modification arbitraire de la machine annule toute garantie du fabricant pour les dommages en résultant.
• Le générateur peut être utilisé uniquement pour les travaux pour lesquels il a été construit et décrits dans la notice d'utilisation.
• Le générateur ne doit être utilisé qu'avec des accessoires et des outils d'origine du fabricant.
• Toute utilisation hors de ce cadre est considérée comme non conforme. Le fabricant n'est pas responsable des dommages en résultant, seul l'utilisateur en porte le risque.

Avant de brancher des charges électriques, le générateur doit avoir atteint sa vitesse de service.

Déconnecter les charges de l'appareil avant d'éteindre le moteur. Afin d'éviter des dommages causés par des pics de courant, s'assurer que le réservoir de carburant n'est pas complètement vide et que les charges électriques sont branchées. Ne pas enfoncer d'objet dans les fentes d'aération. Ceci vaut également même si le générateur est éteint. Le non respect peut avoir des dégâts au générateur ou des blessures comme conséquences.

Veillez au fait que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, tout comme pour toute activité équivalente.

5. Recommandations générales de sécurité

Cette appareil répond aux dispositions de sécurité réglementaires pour les machines électriques

• Lire attentivement le mode d'emploi avant de mettre le générateur en service.
• Une utilisation non conforme peut entraîner des blessures et des dommages matériels. Les personnes non familiarisées avec le mode d'emploi ne peuvent pas utiliser l'appareil. Conserver soigneusement le mode d'emploi.
• Les enfants et adolescents ne sont pas autorisés à utiliser l'appareil.
• Le fabricant n'endosse aucune responsabilité en cas d'utilisation non conforme ou de modifications apportées à la machine.
• Respecter également les consignes de sécurité, les instructions de montage et de service ainsi que les prescriptions générales en vigueur concernant la prévention des accidents.

Remarque importante

S'assurer que les personnes qui travaillent avec le présent appareil aient lu le mode d'emploi minutieusement avant la mise en service. Ne jamais utiliser le présent appareil à l'intérieur de bâtiments ni dans un environnement sans aération suffisante.

Les gaz d'échappement contiennent du monoxyde de carbone, un gaz inodore et toxique.

Attention!

Le générateur présente des fluctuations de tension susceptibles d'endommager éventuellement les appareils ci-après :

• téléviseurs, appareils audio-vidéo,
• produits ou appareils à commande électronique

Consignes de securite

Lire attentivement le présent mode d'emploi et se familiariser avec le présent appareil. Respecter les consignes d'utilisation, restrictions et possibles dangers s'appliquant à cet appareil.

- Placer l'appareil uniquement sur un sol ferme.

- La charge ne peut dépasser la puissance indiquée sur la plaque signalétique du générateur. Une surcharge peut endommager l'appareil ou en réduire la durée de vie.

- Le moteur ne peut pas fonctionner selon un régime surélevé. Le fonctionnement du moteur en régime surélevé augmente le risque de blessure. Ne pas modifier aucune pièce qui influence le régime normal.

- Avant d'exécuter des opérations de réglage sur le générateur ou le moteur, retirer absolument la bougie et le câble d'allumage afin d'éviter un démarrage involontaire.

- Ne pas utiliser d'appareils avec des pièces défectueuses ou manquantes ou sans carter de protection ou sans cache. Toutes les informations concernant les pièces de rechange sont disponibles auprès du service après vente.

• Ne pas utiliser ni entreposer l'appareil dans un environnement mouillé ou humide ni sur des surfaces hautement conductrices telles que revêtements métalliques ou constructions d'acier. Lors de l'exploitation de l'appareil dans les conditions précédemment citées, porter absolument des gants et des bottes de caoutchouc et utiliser un disjoncteur avec fuite à la terre.
• Maintenir le générateur propre et exempt d'huile, de saleté ou d'autres substances étrangères.
• S'assurer que le câble de rallonge, le câble d'alimentation et tous les composants électriques sont dans un état irréprochable. Ne jamais faire fonctionner d'appareils électriques avec des câbles endommagés ou défectueux.
• Pour éviter les blessures, ne pas toucher l'échappement ou autres pièces du moteur ou du générateur qui chauffent en cours de fonctionnement.
• Ne pas brancher l'appareil dans des prises domestiques.
• Ne pas relier avec d'autres sources de courant.

S'abstenir absolument d'utiliser le généra- teur dans les conditions ci-après :

• modification du régime du moteur
• réduction de la puissance électrique
• survenue de ratés d'allumage
• formation d'étincelles
  • vibrations exagérées
• dégagement de flammes ou de fumée
  • dans des locaux fermés
  • par temps de pluie ou non clément
• dans des sections de local fermées
  • par temps de pluie ou non clément
• en cas de surchauffe dans des appareils raccordés
• en cas de dommages sur les prises

Vérifier régulièrement la présence éventuelle de fuites et de traces d'usure, telles que conduites abrasées ou poreuses, colliers de fixation manquants dans le système de carburant ainsi que d'éventuels dommages sur le réservoir ou son bouchon.

Tous les défauts doivent être éliminés avant d'utiliser l'appareil.

Utiliser le générateur, en faire la maintenance et remplir le réservoir uniquement dans les conditions ci-après :

• aération suffisante. Éviter les environnements dans lesquels des vapeurs sont susceptibles de se concentrer, par ex. fosses, caves, excavations et fonds de cale. Veiller à l'écoulement d'air et à la température. La température ambiante ne doit pas dépasser 40 °C.
• Dans des locaux fermés, éconduire les gaz d'échappement dangereux par des tubes. Les gaz de moteur contiennent du monoxyde de carbone, un gaz toxique, inodore et incolore, qui est très nuisible pour la santé et qui peut entraîner la mort.
• Faire le plein du générateur uniquement sous un éclairage suffisant. Éviter de renverser du carburant. Ne jamais faire le plein du générateur en cours de fonctionnement. Laisser refroidir le moteur environ deux minutes avant de faire le plein.
• Ne pas faire le plein à proximité d'un feu ouvert, de lampes de supervision ou d'appareils électriques projetant des étincelles tels que outils électriques, appareils de soudure et meuleuses.
• Vérifier l'état irréprochable du silencieux et du filtre à air. En cas de ratés de démarrage, ces éléments servent de protection contre la flamme.
• Ne pas fumer à proximité du générateur. Ne pas porter de vêtements amples, ni de bijoux ou d'objets similaires qui puissent être happés par le démarreur ou d'autres pièces en circulation.

Dangers et mesures de protection Gaz d'échappement :

Inhalation des gaz d'échappement Utiliser l'appareil uniquement à l'air libre

Choc électrique :

Toucher le connecteur d'allumage Ne pas toucher le connecteur de bougie d'allumage en cours de fonctionnement du moteur.

Brûlures :

Toucher l'échappement Laisser refroidir l'appareil.

Explosion de flammes :

L'essence est inflammable. Il est interdit de fumer en cours de travail et du remplissage du réservoir.

Avertissement ! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

6. Caractéristiques techniques

Type de protection IP23M

Puissance continue P_nenn (S1)	2500 W
Puissance maximale P_max (S2 5 min)	2800 W
Tension assignée U_nenn	2 x 230 V~12 V / 10A
Courant nominal I_nenn	16 A
Fréquence F_nenn	50 Hz
Type de construction du moteur d'entraînement	4 temps 1 cylindre refroidi par air
Capacité 196 cm	^3
Puissance maxi (Motor)	4,8 kW / 6,5 CV
Carburant	essence sans plomb normale
Contenance du réservoir	15 l

Type d'huile moteur 10W30 / 15W40
Quantité d'huile (env.)	0,6 l
Consommation à pleine charge	360 g/kWh
Poids 43 kg
Classe G2
Température maxi 40	°C
Altitude d'utilisation maxi au-dessus du niveau de la mer	1000 m
Démarreur	Démarreur inverseur / Démarreur électrique
Bougie F6RTC

Sous réserve de modifications techniques !

Mode S1 (fonctionnement continu)

La machine peut être utilisée durablement à la puissance indiquée.

Mode S2 (fonctionnement bref))

La machine peut être utilisée brièvement à la puissance indiquée. Ensuite, la machine doit rester arrêtée pendant un moment afin de ne pas s'échauffer de façon inadmissible.

Bruit et vibrations

⚠ AVERTISSEMENT: Le bruit peut avoir des conséquences graves sur la santé. Si le niveau sonore de la machine dépasse 85 dB (A), veuillez porter une protection auditive adaptée.

Caractéristiques du bruit

Niveau de pression acoustique

$$ L _ {p A} = 7 5, 0 9 \mathrm{dB(A)} $$

Niveau de puissance acoustique

$$ L _ {w A} = 9 5, 1 1 \mathrm{dB(A)} $$

Imprécision de mesure

$$ K _ {p A} = 1, 3 3 \mathrm{dB} $$

7. Déballage

Ouvrez l'emballage et sortez-en délicate-ment l'appareil. Retirez les matériaux d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).

Vérifiez que les fournitures sont complètes. Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport. En cas de réclamations, le livreur doit en être informé immédiatement. Les réclamations ultérieures ne seront pas acceptées. Conservez si possible l'emballage jusqu'à la fin de la période de garantie. Familiarisez-vous avec l'appareil à l'aide de la notice d'utilisation avant de commencer à l'utiliser. N'utilisez que des accessoires ainsi que les pièces d'usure et de rechange d'origine. Vous trouverez les pièces de rechange chez votre revendeur spécialisé. Lors d'une commande, indiquez nos numéros d'articles ainsi que le type et l'année de fabrication de l'appareil.

ATTENTION!

L'appareil et les matériaux d'emballage ne sont pas des jouets! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il y a un risque d'ingestion et d'asphyxie !

8. Montage / Avant la mise en service

ATTENTION!

Avant la mise en service, montez impérativement l'appareil en entier! Votre machine n'est pas complètement montée Monter le dispositif de transport (fig. 4/5/6)

1 Insérez l'essieu de roue (H) dans le guidage (a) jusqu'à ce qu'il s'enclenche.
2 Placez la roue (13) sur l'essieu de roue (H) et fixez-la à l'essieu de roue avec une rondelle plate (N), une bague élastique (O) et un écrou à tête hexagonale (J). (Fig. 4)

3 Montez le pied de support (B) en dessous sur la barre de renfort de châssis. Fixez le pied de support avec deux vis (F) et écrous (L) (fig. 5)
4 Montez les poignées de transport (4) sur le châssis. Fixez les poignées de transport avec la vis (G) et l'écrou (K), placez deux rondelles plates en plastique (M) entre le châssis et la fourche de la poignée de transport. (Fig. 6)

Attention ! Remplir d'huile avant la première utilisation.

Vérifier le niveau d'huile avant chaque usage, et lorsque le moteur est coupé, et la machine se trouve sur une surface plane. Utiliser une huile HD à quatre temps ou similaire de la meilleure qualité possible.

Vérifier le niveau d'huile (fig. 7)

Dévisser le bouchon de remplissage d'huile (7) et essuyer proprement la jauge.

Vérifier le niveau d'huile en introduisant la jauge submersible dans la tubulure de remplissage, sans visser le bouchon. Si le niveau d'huile est trop faible, remplir avec l'huile recommandée jusqu'au bord inférieur de la tubulure de remplissage d'huile.

Système d'avertissement d'huile

Le système d'avertissement d'huile est conçu pour éviter des dommages de moteur par manque d'huile dans le carter de vilebrequin. Avant que le niveau d'huile dans le carter de vilebrequin ne puisse tomber au-dessous du repère de sécurité, le système d'avertissement d'huile coupe automatiquement le moteur. Si le système d'avertissement d'huile coupe le moteur, remplir d'huile de moteur.

REMLISSAGE

Avertissement ! L'essence est particulièrement inflammable et explosive. La manipulation de carburant comporte un risque de brûlures ou d'autres blessures graves.

Utiliser de l'essence avec un indice d'octane d'au moins 90.

Utiliser uniquement du carburant frais et propre.

De l'eau ou des impuretés dans l'essence endommagent le circuit de carburant.

Capacité du réservoir : 15 litres

• Remplir le réservoir uniquement jusqu'à la marque indiquée dans le crible.
• Ne pas oublier la faculté de dilatation du carburant.
• Faire le plein dans une zone bien ventilée et lorsque le moteur est arrêté. Si le moteur se trouvait en marche immédiatement avant, le laisser d'abord refroidir.
• Ne jamais faire le plein du moteur dans un bâtiment où les vapeurs d'essence peuvent atteindre des flammes ou des étincelles.
• Ne pas fumer en cours de remplissage, ni dans le local où l'essence est stockée, et éviter également les flammes ouvertes ou les coups d'étincelles.
• Après avoir fait le plein, replacer et fermer correctement et sûrement le bouchon du réservoir. La prudence est de rigueur !
• Nettoyer immédiatement l'essence qui a été renversée.
• Si de l'essence a été renversée, s'assurer de sécher la zone avant de démarrer le moteur.
• Éviter le contact répété ou à long terme de carburant avec la peau ou l'inhalation de vapeurs.
• Conserver le carburant hors de portée des enfants.
• Si le moteur cogne ou cliquète, utiliser une autre marque d'essence. Consulter un distributeur spécialisé si le problème ne se résout pas.

AVERTISSEMENT : Le fonctionnement du moteur avec des cognements à l'allumage ou des cliquetis permanents peut entraîner des dommages au moteur. Le fonctionnement du moteur avec des cognements à l'allumage ou des cliquetis permanents est considéré comme utilisation non conforme.

Le fabricant n'est pas responsable des dommages en résultant, seul l'utilisateur en porte le risque.

9. Mise en service

Mise à la terre du générateur

Le groupe électrogène possède une mise à la terre qui relie la structure du châssis de l'appareil avec les bornes de terre présentes dans les prises de courant alternatif. La mise à la terre n'est pas reliée avec le câble neutre de courant alternatif. Si le groupe électrogène est testé à l'aide d'un testeur de phase, il ne présente pas la même boucle de circuit de mise à la terre que celle d'un appareil ménager normal.

Afin de se protéger contre les chocs électriques, s'assurer que le générateur est relié à la terre. Relier le générateur et la source de mise à la terre, par ex. un tube d'eau enfoncé dans la terre ou une barre de cuivre enfoncée dans la terre, avec un fil épais.

AVERTISSEMENT : Ne pas utiliser comme source de mise à la terre des conduites tubulaires qui véhiculent des matières combustibles.

Démarrer le moteur (fig. 1 + 2)

REMARQUE : Ne pas raccorder l'appareil électrique avant le démarrage du moteur.

1 Placer le robinet de carburant (16) sur ON.

A l'état froid :

Placer le levier du starter manuel (18) en position CLOSED.

A l'état chaud :

Placer le levier du starter manuel sur OPEN.

2 Placer la manette de moteur (12) en position ON.
3 Tirer le démarreur inverseur lentement jusqu'à ce qu'une résistance soit perceptible. Ensuite tirer avec force.

4 Placer le levier du starter manuel en position OPEN pendant que le moteur se réchauffe.

AVERTISSEMENT : Veiller à ne pas se blesser les doigts. Si le moteur ne démarre pas et qu'un piston ne s'est pas soulevé complètement, la poignée du démarreur risque de retourner brusquement vers le moteur. Éviter que la poignée du démarreur ne cogne contre le moteur. La laisser retourner en la faisant lentement glisser à la main pour éviter d'endommager le cache.

Arrêter le moteur

1 Éteindre le groupe électrogène
2 Placer la manette de moteur sur off
3 Placer le robinet de carburant sur off
En cas d'urgence, placer la manette de moteur sur off

Appareils electriques pouvant etre raccordes

Ce groupe électrogène peut alimenter en courant des lampes, des appareils de chauffage, des foreuses, des pompes hydrauliques, etc. Ne pas dépasser la limite de charge indiquée pour le groupe électrogène. Le groupe électrogène ne peut pas servir à alimenter des appareils qui consomment beaucoup de courant. Le groupe électrogène ne peut pas être utilisé pour des appareils de précision, par exemple des ordinateurs. De tels appareils de précision risquent éventuellement de subir des dommages suite à la distorsion par la large onde à la puissance de sortie du groupe électrogène. Ne pas raccorder le groupe électrogène à l'installation électrique d'un bâtiment.

AVERTISSEMENT: Le raccordement à l'installation électrique d'un bâtiment peut avoir pour effet de ré-alimenter le courant électrique dans les lignes d'alimentation de réseau.

Cette ré-alimentation recèle le risque d'un choc électrique mortel pour les ouvriers de l'entreprise distributrice d'électricité ou les autres personnes qui touchent les lignes électriques lors d'une panne de courant. Le raccordement à l'installation électrique d'un bâtiment peut également avoir l'effet contraire, à savoir le courant électrique produit par la société productrice est ré-alimenté dans le groupe électrogène. Lors du rétablissement de l'alimentation réseau, le groupe électrogène risque d'exploser, de brûler ou de déclencher un incendie dans l'installation électrique du bâtiment.

Disjoncteur (8)

En cas de disjoncteur ou d'une surcharge importante du générateur, le coupe-circuit déconnecte automatiquement le groupe électrogène de la prise. Si le disjoncteur saute automatiquement en position off, vérifier que l'appareil électrique raccordé se trouve dans un état irréprochable et que la limite de charge admissible du circuit ne soit pas dépassée avant de ré-appuyer sur le coupe-circuit.

10. Nettoyage

ATTENTION!

Arrêtez le moteur avant tout travail de nettoyage et de maintenance. Retirez la cosse de la bougie d'allumage.

Nous vous recommandons de nettoyer l'appareil après chaque utilisation.

Nettoyez régulièrement l'appareil avec un chiffon humide et un peu de savon noir. N'utilisez jamais de produits de nettoyage ou de solvants qui risqueraient d'attaquer les composants en plastique de l'appareil. Veillez à ce que l'eau ne puisse pas pénétrer à l'intérieur de l'appareil.

11. Transport

Transport

1 Laisser refroidir le moteur avant de le transporter.
2 Avant de transporter le groupe électrogène, placer l'interrupteur de moteur (12) en position (off) et le robinet d'essence (16) en position (off).
3 Maintenir le groupe électrogène à l'horizontale afin de ne pas renverser d'essence. Des vapeurs d'essence ou de l'essence renversée peuvent s'enflammer.
4 Ne pas laisser tomber le groupe électrogène et ne pas l'exposer à des coups en cours de transport.

12. Stockage

Entreposez l'appareil et ses accessoires dans un lieu sombre, sec et à l'abri du gel. Cet emplacement doit être hors de portée des enfants. La température de stockage optimale se situe entre +5° et +30 °C.

Recouvrez la scie afin de la protéger de la poussière ou de l'humidité. Conservez le manuel d'utilisation à proximité de la machine.

En cas d'entreposage sur une période de temps prolongée

1 Vider le réservoir d'essence et faire tourner le carburateur à vide.
2 Dévisser la bougie d'allumage.
3 Verser env. 20 ml d'huile moteur propre dans le cylindre au travers du perçage de la bougie d'allumage.
4 Tirer lentement le cordon de démarrage afin que l'huile se répartisse dans le moteur et revisser la bougie d'allumage.
5 Éliminer soigneusement la saleté, les dépôts et la poussière du moteur et des ailettes de la tête de cylindre.
6 Nettoyer le filtre à air et le remplacer s'il est fortement encrassé.
7 Entreposer le groupe électrogène dans un local sec et non accessible pour les enfants.

8 Ne pas conserver l'appareil à l'air libre.
9 Couvrir l'appareil et le moteur pour les protéger contre la poussière et entreposer en un lieu sec.

Lors de la remise en service après un entreposage prolongé

1 Changer l'huile moteur.
2 Remplir d'essence fraîche avant de démarrer à nouveau le moteur après la période d'entreposage.

Si le moteur n'a plus fonctionné plus d'un mois, la qualité de l'essence modifiée peut rendre difficile le démarrage du moteur ou avoir d'autres conséquences. Pour empêcher cela, dévisser le bouchon de vidange du carburateur et faire écouler l'essence. Ouvrir en outre le robinet d'essence pour que l'essence puisse s'écouler du réservoir.

13. Maintenance

ATTENTION!

Arrêtez le moteur avant tout travail de nettoyage et de maintenance. Retirez la cosse de la bougie d'allumage.

Vidange d'huile (fig. 7)

Changer l'huile de moteur après les 25 premières heures de service, ensuite toutes les 50 heures et/ou tous les trois mois.

Laisser écouler l'huile de moteur lorsque le moteur est chaud.

1. Laisser le moteur s'échauffer.
2. Couper le moteur.
3. Placer de grands récipients en suffisance pour récolter l'huile usagée sous le bouchon de vidange (9).
4. Pour faire écouler l'huile, retirer le bouchon de remplissage d'huile (7) et le bouchon de vidange (9).
5. Laisser s'écouler l'huile.
6. Replacer le bouchon de vidange (9) avec une bague d'étanchéité et serrer fermement.

Remplir de l'huile de moteur recommandé dans l'orifice de remplissage d'huile.

Remarque ! Bien revisser le bouchon de remplissage d'huile (7).

Quantité de remplissage env. 0,6 litre Éliminer l'huile récoltée de façon conforme dans le conteneur local de collecte des huiles usagées. Il est interdit de laisser écouler de l'huile usagée dans le sol ou de la mélanger avec les déchets.

Vérifier la bougie d'allumage (fig. 11) Couper le moteur et le laisser refroidir. Prudence ! Risque de brûlure

Suivant le cas, nettoyer la bougie d'allumage ou la remplacer :

1 Retirer le connecteur de bougie d'allumage (d) et éliminer la saleté dans la zone de la bougie.
2 Dévisser et inspecter la bougie d'allumage (e).
3 En cas de dommages, par ex. fissure ou éclat, remplacer la bougie d'allumage.
4 Nettoyer les électrodes de bougie d'allumage avec une brosse métallique.
5 Vérifier et régler l'écartement des électrodes.
6 Revisser la bougie d'allumage et serrer fermement à l'aide d'une clé à bougie.
7 Placer le connecteur de bougie d'allumage sur la bougie d'allumage.

Lors du remplacement de la bougie, veiller à ce qu'aucune saleté ne parvienne dans la tête de cylindre. Vérifier le bon positionnement de la bougie d'allumage.

Une bougie d'allumage mal serrée peut endommager le moteur par une surchauffe.

Un serrage trop important peut endommager le filet dans la tête de cylindre.

Le fabricant n'est pas responsable des dommages en résultant, seul l'utilisateur en porte le risque. Utiliser uniquement la bougie d'allumage recommandée ou une bougie de même valeur.

Nettoyer le filtre à air (fig. 9 + 10)

1 Dévisser la vis à poignée (b)
2 Retirer le cache du filtre (17)
3 Nettoyer le pré-filtre (c) en mousse dans un produit solvant non inflammable.

Attention : Ne pas utiliser d'essence ni de produit de nettoyage présentant un point de flamme bas pour nettoyer la cartouche de filtre à air. Un incendie ou une explosion pourrait en être la conséquence.

1. Presser le pré-filtre pour éliminer le produit solvant/l'eau savonneuse.
2. Nettoyer le filtre en papier en tapotant dessus.
3. Rincer l'élément filtre lavé abondamment avec de l'eau claire.
4. Laisser sécher l'élément ou le sécher en soufflant de l'air comprimé.
5. Accrocher à nouveau le cache de filtre et serrer la vis à poignée.

Nettoyer le filtre à air quotidiennement ou toutes les dix heures de service si le moteur fonctionne dans un environnement très poussiéreux.

Ne jamais faire tourner le moteur sans cartouche de filtre ou avec une cartouche endommagée, sans quoi, de la saleté parviendrait dans le moteur qui à son tour pourrait subir de graves dommages.

Le fabricant n'est pas responsable des dommages en résultant, seul l'utilisateur en porte le risque.

Remarque importante en cas de réparation :

Lors du retour de l'appareil en vue d'une réparation, le générateur, pour des raisons de sécurité, doit être expédié à la station d'entretien sans huile ni essence.

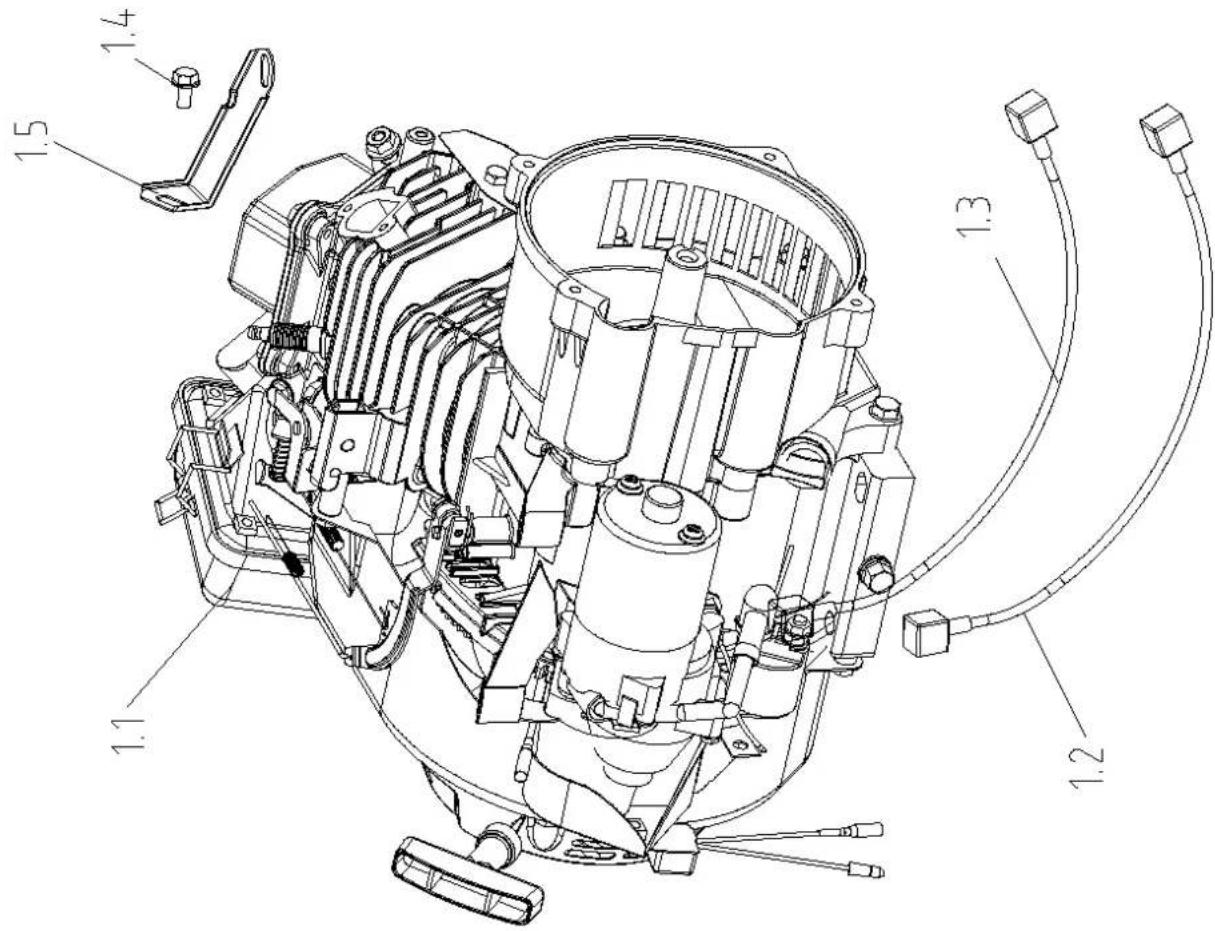

Informations service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Pièces d'usure*: bougie d'allumage

*Pas obligatoirement compris dans la livraison !

14. Mise au rebut et recyclage

L'appareil est livré sous emballage afin d'être protégé des dommages liés au transport. Cet emballage est une matière première. En tant que telle, il est réutilisable ou peut rejoindre le cycle de revalorisation des matières premières.

L'appareil et ses accessoires sont fabriqués en différents matériaux, par exemple, métal et matières plastiques. Confiez les composants défectueux à l'élimination des déchets spéciaux. En cas de questions, adressez-vous à une entreprise spécialisée ou à la municipalité !

Ne jetez pas les appareils usagés avec les déchets ménagers !

Ce symbole indique que conformément à la directive relative aux déchets d'équipements électriques et électroniques (2012/19/UE) et aux lois nationales, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être remis à un centre de collecte prévu à cet effet. Le produit peut par exemple, être retourné lors de l'achat d'un produit similaire ou être remis à un centre de collecte agréé pour le recyclage d'appareils électriques et électroniques usagés. En raison des substances potentiellement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l'environnement et la santé humaine. Une élimination conforme de ce produit contribue en outre, à une utilisation efficace des ressources naturelles. Pour plus d'informations sur les centres de collecte des appareils usagés, veuillez contacter votre municipalité, le service communal d'élimination des déchets ou un organisme agréé pour éliminer les déchets d'équipements électriques ou électroniques.

15. Dépannage

Le tableau suivant indique les pannes possibles et décrit les remèdes éventuels au cas où votre machine ne fonctionnerait pas correctement. Si vous n'arrivez pas à localiser et à éliminer le problème de cette manière, adressez-vous au service après-vente.

Panne Cause Remède
Le moteur ne veut pas démarrer.	Pas de carburant dans le réservoir.	Remède
	Robinet d'essence fermé. Faire	le plein.
	Filtre à air encrassé. Ouvrir le	robinet d'essence.
	La manette de moteur se trouve sur "OFF".	Nettoyer le filtre à air.
	Démarreur inverseur défectueux.	Placer la manette de moteur sur "ON".
	Pas d'huile moteur. Réparer le	démarreur inverseur.
	Bougie d'allumage encrassée.	Remplir d'huile moteur.
	Niveau d'huile moteur trop bas (témoin d'huile scintille).	Nettoyer la bougie d'allumage.
	Interrupteur marche/arrêt pour le fonctionnement du moteur réglé de façon erro-née.	Remplir d'huile moteur.
Le moteur tourne bru-yamment/irrégulièrement.	Bougie d'allumage encrassée.	Mettre en position correcte.
	Filtre à air fortement encras-sé.	Nettoyer/remplacer bougie d'allu-mage.
	Carburant contaminé/non frais.	Nettoyer/remplacer le filtre à air.
	Levier du starter manuel sur "CHOKE".	Placer le levier du starter manuel sur «RUN».
	Mauvais carburant, diesel au lieu d'essence.	Vidanger le carburant et remplir de carburant correct.
Aucune sortie élec-trique.	Le fil de coupure de l'allu-mage est défectueux.	En cas de service sous garantie, infor-mer le représentant responsable.
Le moteur ne veut pas s'éteindre.	Le fil de coupure de l'allu-mage est défectueux.	Fermer le robinet de carburant et at-tendre que le moteur s'arrête, appeler le service après vente.

CE - Déclaration de conformité

CE

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.
