LK8124 - Capteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de niveau capacitif
Marque	IFM
Modèle	LK8124
Longueur de la tige (L)	72,8 cm (28,7 pouces)
Zone de montage (M)	36,0 cm (14,2 pouces)
Alimentation électrique	18-30 V DC (TBTS/TBTP)
Nombre de sorties	4 sorties de commutation (OUT1 avec IO-Link)
Principe de mesure	Capacitif, 16 segments de mesure actifs
Fonctions principales	Détection de niveau, protection anti-débordement (OP), 4 seuils de commutation indépendants, offset, détection automatique du fluide
Fluides compatibles	Liquides d'arrosage, lubrifiants, huiles minérales et synthétiques
Unités de mesure	cm ou inch (configurable)
Plage de réglage offset (OFS)	0 à 200,0 cm (0 à 78,8 pouces)
Protection anti-débordement (OP)	Configurable, réglable via cOP
Communication	IO-Link (via OUT1)
Température de fluide	Jusqu'à 35 °C pour fluides aqueux sans tube isolant
Entretien	Nettoyage de la sonde, réinitialisation après maintenance, vérification des distances minimales
Consignes de sécurité	Installation par personnel qualifié, mise à la terre requise, respect des distances minimales
Réglage usine	SP1=18 cm, SP2=29 cm, SP3=44 cm, SP4=59 cm, OP=61 cm, MEdl=CLW1, sorties Hno/Hnc

FOIRE AUX QUESTIONS - LK8124 IFM

Comment régler la protection anti-débordement (OP) ?

Après avoir installé le capteur, sélectionnez le paramètre [OP] pour définir la distance de la protection anti-débordement par rapport au bord inférieur de la sonde. Ensuite, effectuez le réglage [cOP] en maintenant le bouton Set enfoncé jusqu'à ce que [donE] s'affiche. Assurez-vous que la zone OP n'est pas couverte de fluide et respectez les distances minimales indiquées dans le manuel.

Que faire si l'écran affiche [----] en continu ?

L'affichage [----] en continu indique que la protection anti-débordement OP n'a pas été réglée ou est en attente de réglage. Effectuez la procédure [cOP] comme décrit dans la notice. Si le problème persiste, vérifiez que le capteur est correctement installé et que les distances minimales sont respectées.

Comment configurer les sorties de commutation (OUT1 à OUT4) ?

Utilisez le paramètre [oux] pour définir la fonction de chaque sortie : Hno (hystérésis normalement ouvert), Hnc (hystérésis normalement fermé), Fno (fenêtre normalement ouvert) ou Fnc (fenêtre normalement fermé). Réglez ensuite les seuils [SPx] et [rPx] pour l'hystérésis, ou [FHx] et [FLx] pour la fenêtre. Les temporisations [dSx] et [drx] peuvent être ajustées de 0 à 60 s.

Que signifie le message d'erreur [SEnS] ?

Le message [SEnS] indique un problème de signal de mesure. Causes possibles : parasites électromagnétiques, mauvais câblage ou problème d'alimentation. Vérifiez le raccordement électrique et la mise à la terre du capteur. Si le problème persiste, nettoyez la sonde et assurez-vous que les distances minimales sont respectées.

Comment régler l'offset (OFS) pour l'affichage du niveau réel ?

L'offset [OFS] permet de définir la distance entre le bord inférieur de la sonde et le fond de la cuve. Réglez [OFS] avant de configurer les seuils de commutation. Par exemple, si le fond est à 10 cm sous la sonde, entrez 10. L'affichage et les seuils seront alors relatifs au fond de la cuve.

Le capteur ne détecte pas correctement le fluide. Que faire ?

Vérifiez d'abord le réglage du fluide dans [MEdl]. Choisissez le type de fluide adapté : CLW.1 pour eau et liquides aqueux, OIL.2 pour huiles minérales. Si la détection reste incorrecte, effectuez une réinitialisation en mettant l'appareil hors tension puis sous tension. Assurez-vous également que la sonde est propre et que les distances minimales sont respectées.

Comment nettoyer le capteur ?

Pour le nettoyage, démontez le capteur en veillant à repérer la hauteur d'installation (utilisez la pince fournie comme butée). Nettoyez la sonde avec un chiffon doux et un détergent doux. Évitez les produits abrasifs. Remontez exactement à la même position. Après le remontage, si la protection anti-débordement est active, effectuez un nouveau réglage [cOP].

Comment verrouiller le clavier pour éviter des modifications accidentelles ?

En mode de fonctionnement normal, appuyez simultanément sur les deux boutons (Mode/Enter et Set) pendant 10 secondes. L'afficheur indique [Loc]. Pour déverrouiller, répétez la même opération jusqu'à voir [uLoc].

Qu'est-ce que la fonction IO-Link et comment l'utiliser ?

IO-Link permet une communication numérique via OUT1 pour accéder aux données de process et de diagnostic, ainsi que pour paramétrer l'appareil à distance. Pour l'utiliser, connectez le capteur à un maître IO-Link. Les IODD nécessaires sont disponibles sur le site ifm.com. Notez que le réglage de l'OP doit être effectué localement ou via IO-Link avant le fonctionnement.

Comment remettre le capteur aux réglages usine ?

Sélectionnez le paramètre [rES] dans le menu. Maintenez le bouton Set enfoncé jusqu'à ce que [----] s'affiche. Appuyez brièvement sur Mode/Enter. Le capteur redémarre et retrouve ses paramètres d'usine. Attention : le réglage de l'OP devra être refait après cette opération.

MODE D'EMPLOI LK8124 IFM

Notice d'utilisation
Capteur de niveau électronique

LK81xx

11408959 / 00 08 / 2021

Contenu

1 Remarque préliminaire 4
1.1 Symboles utilisés 4
2 Consignes de sécurité 4
3 Fonctionnement et caractéristiques 6
3.1 Applications 6
3.2 Restriction de l'application 6
4 Introduction rapide 7
4.1 Example de configuration 1 7
4.2 Example de configuration 2 8
5 Fonction 9
5.1 Principe de mesure 9
5.2 Principe de fonctionnement / caractéristiques de l'appareil 9

5.2.1 Modes de fonctionnement 10
5.2.2 Remarques sur la protection intégrée anti-debordement 10

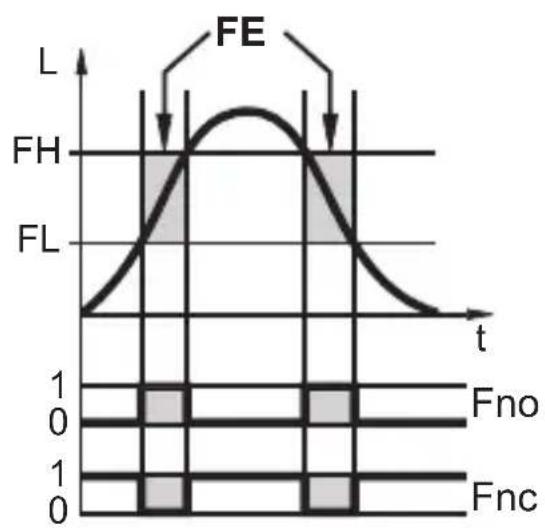

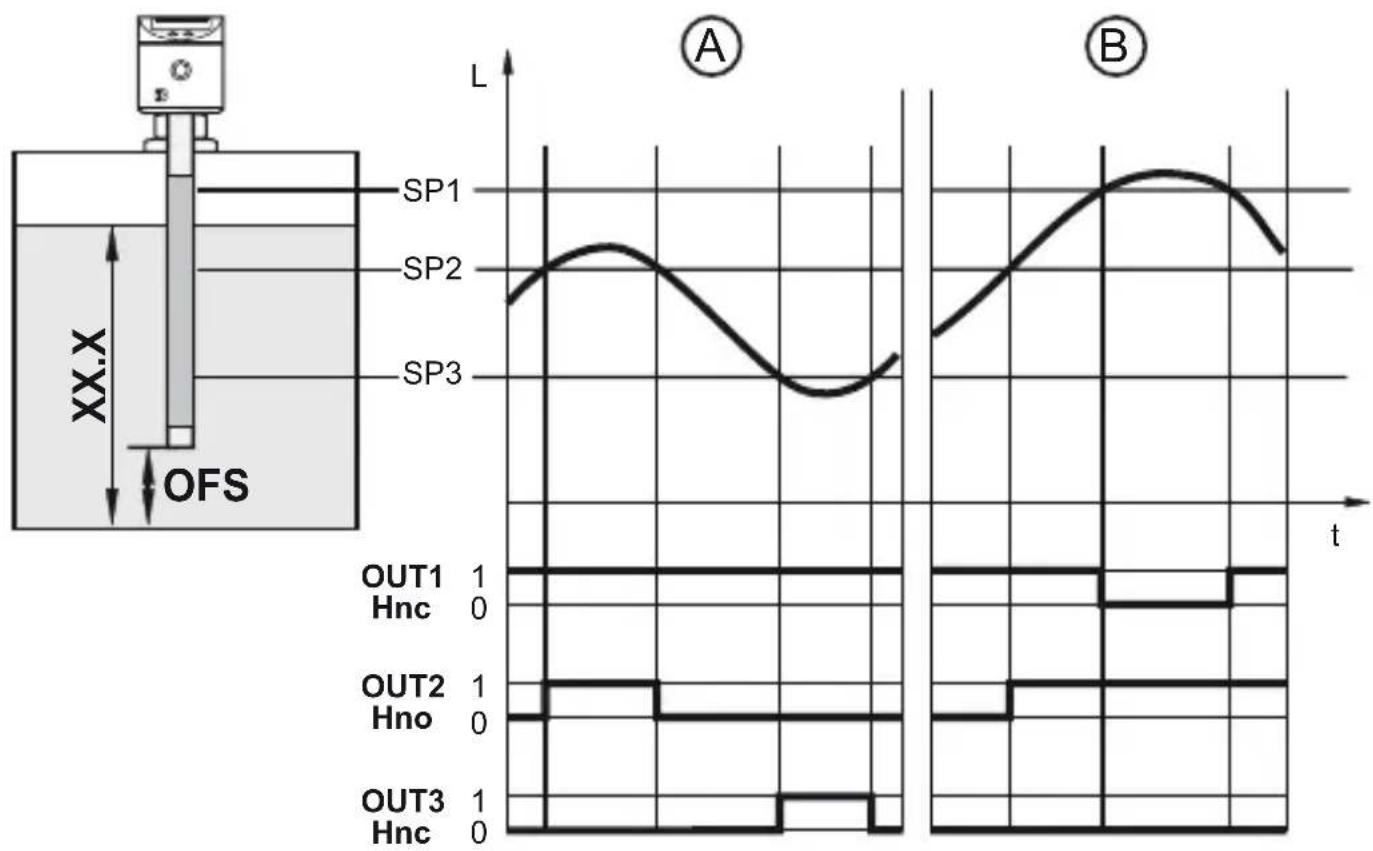

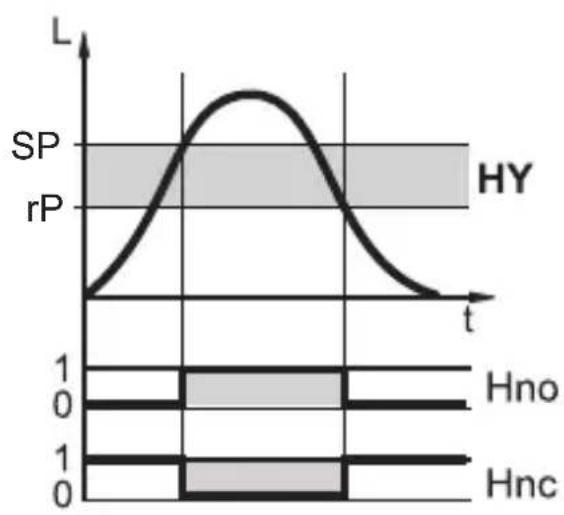

5.2.3 Fonctions d'affichage et de commutation 11
5.2.4 Offset pour l'affichage du niveau réel de la cuve 12
5.2.5 Etat definite en cas de defaulted 12
5.2.6 Fonctionnalité IO-Link 12

6 Montage. 13

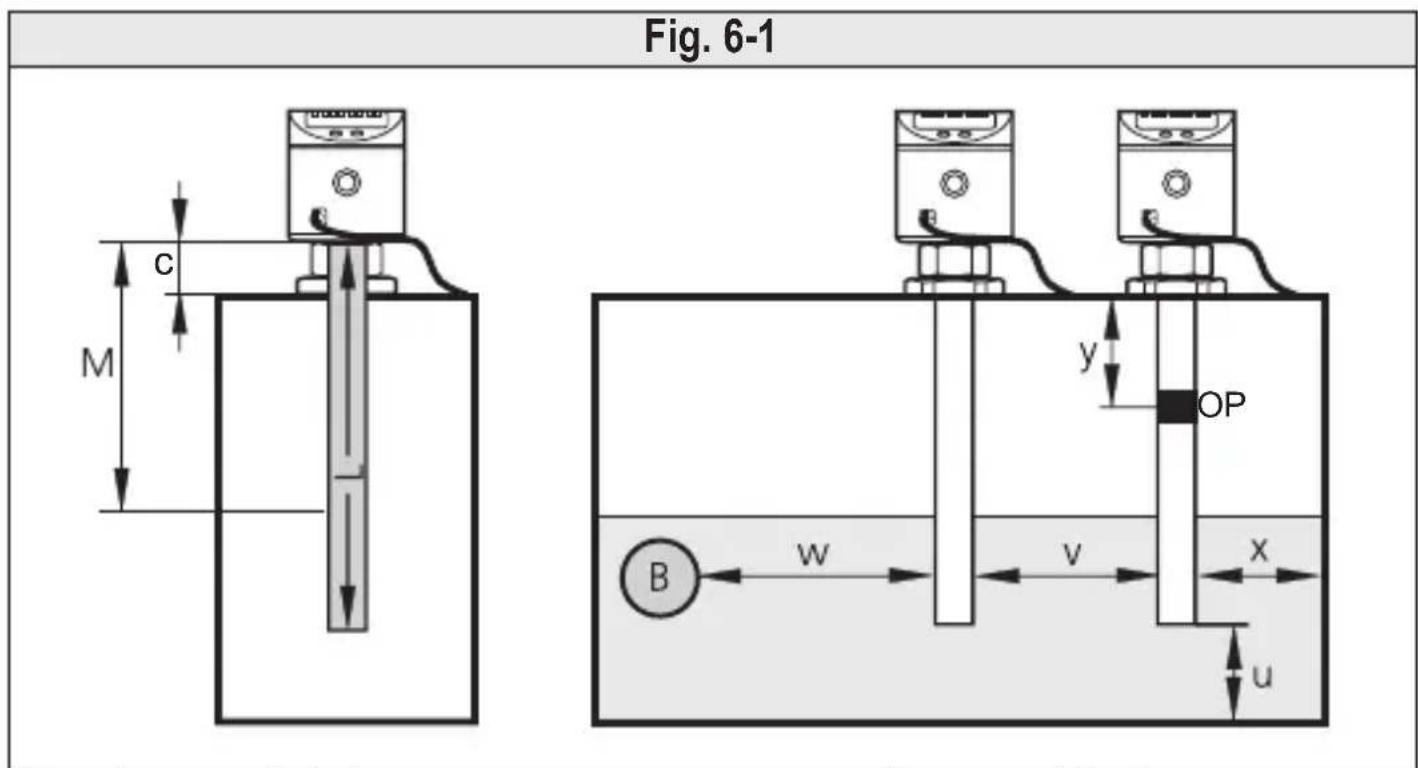

6.1 Notices de montage pour le fonctionnement avec protection anti-debordement 14
6.2 Notices de montage pour le fonctionnement sans protection anti-debordement 15

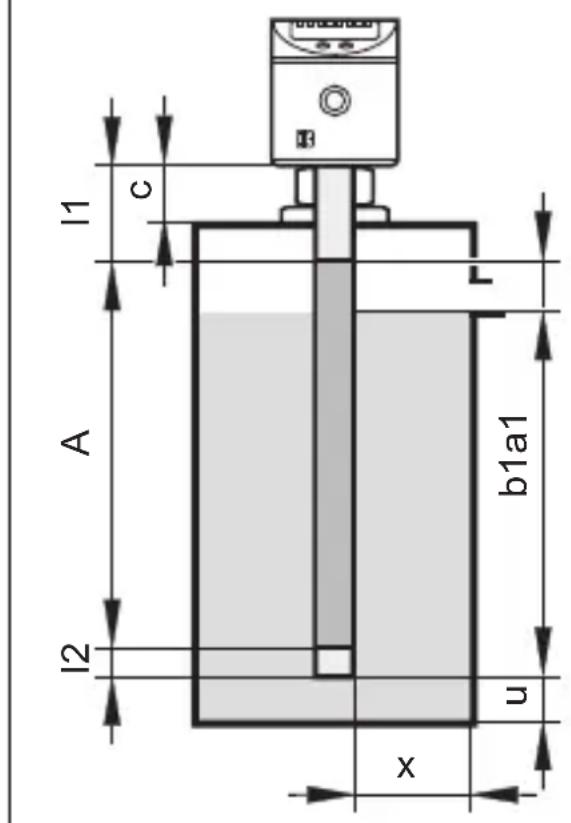

6.2.1 Montage dans la zone inactive 15
6.2.2 Montage dans la zone active. 16

6.3 Autres remarques sur le montage / accessoires 17

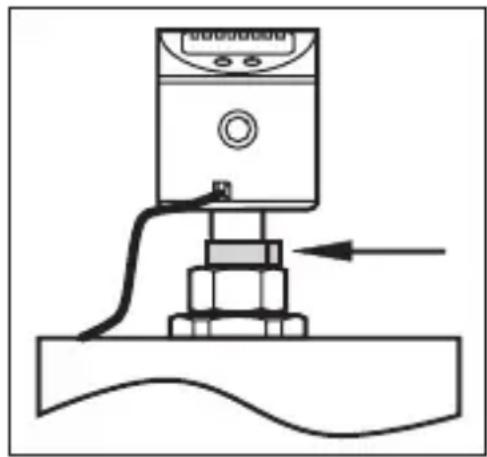

6.3.1 Marquage de la hauteur d'installation 17

7 Raccordement electrique 18

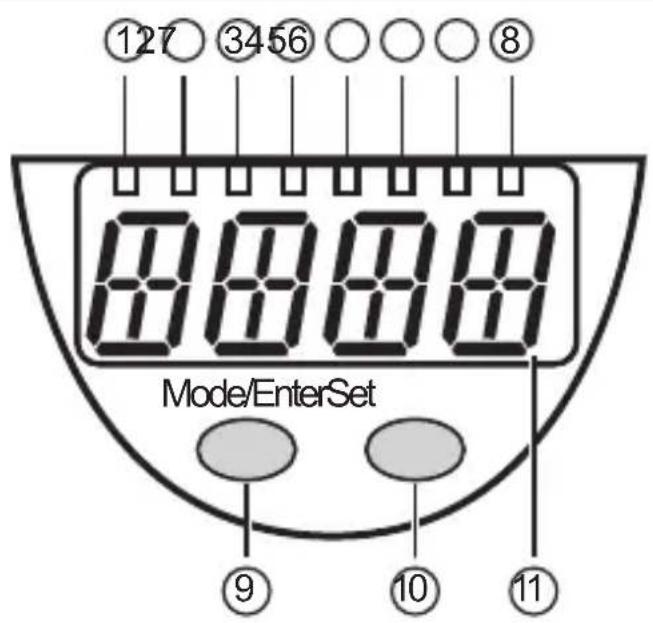

8 Elements de service et d'indication 20
9 Menu 21

9.1 Structure de menu 21
10 Paramétrage 22

10.1 Paramétrage général 22
10.2 Reglages de base 23

10.2.1 Réglage de l'unité de mesure [uni] 23
10.2.2 Régler l'offset [OFS] 23
10.2.3 Régler le fluide [MEdl] 24
10.2.4 Régler la protection anti-debordement [OP] 24
10.2.5 Régler la protection anti-debordement [cOP] 25

10.3 Reglage des signaux de sorties 26

10.3.1 Régler la fonction sortie [oux] pour OUTx 26
10.3.2 Définir les limites de commutation [SPx]/[rPx] (fonction hysteresis).27
10.3.3 Définir les limites de commutation [FHx]/[FLx] (fonction fenêtre) .....27
10.3.4 Régler la temporisation de commutation [dSx] pour les sorties de commutation 27
10.3.5 Régler la temporisation au déclenchement [drx] pour les sorties de commutation 27

10.3.6 Définir la logique de commutation [P-n] pour les sorties 28
10.3.7 Comportement des sorties en cas de défaut [FOUx] 28
10.3.8 Configuration de l'afficheur [diS] 28
10.3.9 Remetre tous les parametes au réglage usine [rES]. 28

11 Remarques sur le paramétrage via IO-Link 29
12 Fonctionnement 29

12.1 Affichages de fonctionnement 29
12.2 Affichage des valeurs de paramètres régées 30
12.3 Messages d'erreur 31
12.4 Comportement de la sortie en différents modes de fonctionnement 32

13Données techniques 32

13.1 Valeurs de réglage [OFS] 32
13.2 Valeurs de réglage [OP] 33
13.3 Aide au calcul [OP] 34

13.3.1 Réglage "à partir du haut" 35
13.3.2 Réglage "à partir du bas". 35

13.4 Plages de réglage [SPx] / [FHx] et [rPx] / [FLx] 35

14 Entretien / nettoyage / changement de fluide 36
14.1 Consignes de maintenance pour le fonctionnement sans protection anti-debordement 36

15 Réglage usine 37
16 Applications 38

16.1 Cuves de stockage et bacs de releavage 38
16.2 Système de pompage 39

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

ATTENTION

Avertissement de dommages corporels.

Danger de blessures legères, réversibles.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système. - La sécurité du système est sous la responsabilité de l'installateur du système. - L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu (→ Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.
• L'appareil est conforme à la norme EN 61000-6-4. L'appareil peut cause des problèmes de radiodiffusion dans des maisons. S'il y a des problèmes, l'utilisateur doit pouvoir un remède approprié.

3 Fonctionnement et caractéristiques

3.1 Applications

L'appareil a eté concu pour satisfaire notamment aux exigences des applications en machines-outsils. Il est particulièrement approprié pour contrôler des liquides d'arrosage et de lubrification (émulsions même charges) ainsi que des huiles de coupe et hydrauliques.

3.2 Restriction de l'application

• L'appareil n'est pas approprié pour :

• acides et bases

• zones aseptiques et humides
• fluids à forte conductivité et adhérents (par ex. colle, shampoing)
• fluids pulverulents, matieres en vrac

• l'emploi sur des rectifieuses (risque élevé de formation de dépôts).

• Une mousse de forte conductivité est peut-être détectée comme niveau.

Tester le fonctionnement correct sur l'application reelle.

• En cas d'emploi dans des fluides acquex avec des températures >35°C , monter l'appareil dans un tube isolant thermique ( → Accessoires).
• Pour le cas de détction automatique du fluide (→ 5.2.1) : Pour les fluides très hétérogenes, formant des couches séparées (par ex. une couche d'huile sur de l'eau) la préconisation suivante s'applique:
  Tester le fonctionnement correct sur l'application reelle.

4 Introduction rapide

Pour la plupart des applications, les exemples de configuration décrits dans ce qui suit facilitent une mise en service rapide. Les distances minimales indiquées s'appliquent exclusivement au cas décrit respectif.

4.1 Exemple de configuration 1

Appareil utilisé: LK8122 (longueur de la tige L = 264 mm)

Fluide à détecter: hujile minérale

Mode de fonctionnement: sélection manuelle du fluide avec protection anti-débordement (réglage usine) (→ 5.2.1)

Environnement de montage: cuve métallique, montage voir Fig. 4-1

Installer l'appareil (→ 7)
Respecter les distances (x), (u) et (c):

x:	min. 4,0 cm
u:	min. 1,0 cm
c:	max. 14,0 cm

• Mettre le capteur et la cuve à la terre via une connexion électrique.
  Respecter l'ordre du paramétrage :

• [MEdl] = [OIL.2] (→ 10.2.3)

• [OFS] = (u); par ex. (u) = 2,0 cm ( → 5.2.4)
• [OP]: Régler la protection anti-debordement OP à une distance (y) supérieure à 4,5 cm en dessous de l'objet de montage.

En cas de distances (y) inférieures à 4,5 cm, des dysfonctionnements et messages d'erreurs pendant l'opération de réglage [cOP] sont possibles.

Increments et plage de réglage: (→ 13.1) .

Aide au calcul pour [OP] : (→ 13.3)

Régler la protection anti-debordement OP avec [cOP] (→ 10.2.5)

L'appareil est opérationnel.

En cas de besoin effectuer d'autres réglages.
Vérifier le bon fonctionnement de l'appareil.

Fig. 4-1

4.2 Exemple de configuration 2

Appareil utilisé: LK8123 (longueur de la tige L=472 mm)

Fluide à détecter: liquide d'arrosage et de lubrification

Mode de fonctionnement: détction automatique du fluide (→5.2.1)

Environnement de montage: cuve métallique, montage voir Fig. 4-2

Installer l'appareil.
Respecter les distances (x), (u) et (c):

x:	min. 4,0 cm
u:	min. 1,0 cm
c:	max. 23,0 cm

• Mettre le capteur et la cuve à la terre via une connexion électrique (→ 7) .
  Respecter le niveau maximale admissible (b).

Entre le niveau max. (b) et l'objet de montage, il faut respecter une distance (a2) supérieure à 5,0 cm.

Respecter l'ordre du paramétrage :

• [MEdl] = [Auto] (→ 10.2.3)
• [OFS] = (u); par ex. (u) = 1,0 cm ( → 5.2.4)
• [SP1] = Régler un seul de commutation à une distance (a2) supérieure à 5,0 cm en dessous de l'objet de montage.

Fig. 4-2

Réglable en incrêments : 0,5 cm.

Le seul de commutation [SP1] sert de protection anti-debordement (désactiver la pompe, fermer le conduit d'arrivée, ...).

L'appareil doit être réinitialisé :
Mise hors tension et ensuite de nouveau sous tension.

L'appareil est opérationnel.

En cas de besoin effectuer d'autres réglages.
Vérifier le bon fonctionnement de l'appareil.

5 Fonction

5.1 Principe de mesure

Le capteur détecte le niveau selon le principe de mesure capacitatif :

• Un champ électrique (E) est génére et influencé par le fluide à détecter. Ce changement du champ donne un signal de mesure qui est évalué de façon électrique.
• La constante dielectrique du fluide est déterminante pour sa détction. Des fluides avec une haute constante dielectrique (par ex. eau) causent un fort signal de mesure, des fluides avec uneasse constante dielectrique (par ex. huile) un signal plus faible.
• La zone de mesure active de la sonde dispose de 16 segments de mesure capacitifs. Ils générent des signaux de mesure qui dépendent du degré de couverture.

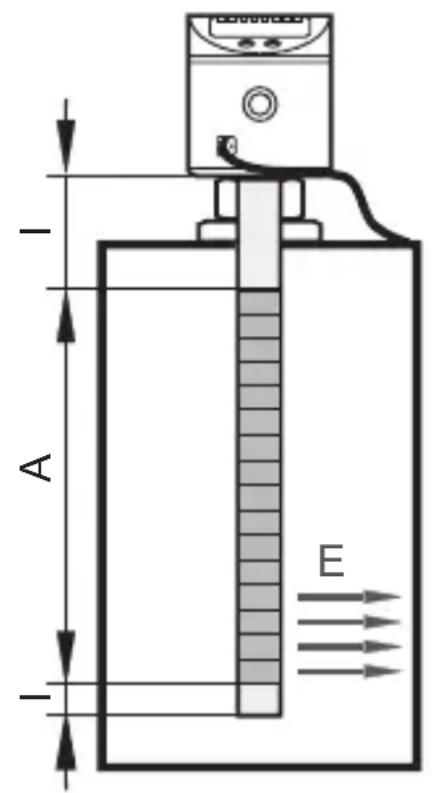

Fig. 5-1

I:zone inactive
A: zone active (16 segments actifs)
E: champ électrique
Dimensions → Fiche technique

5.2 Principe de fonctionnement / caractéristiques de l'appareil

L'appareil peut être utilisé et monté indifféremment dans des cuves de tailles différentes. Suivre les instructions de montage.

4 sorties sont disponibles. Elles peuvent etre parametrées independamment l'une de l'autre.

OUT1 signal de commutation pour valeur limite du le niveau / IO-Link
OUT2	signal de commutation pour la valeur limite du niveau
OUT3
OUT4

L'appareil offre les modes de fonctionnement suivants pour l'adapter à l'application :

5.2.1 Modes de fonctionnement

1. Sélection manuelle du fluide avec protection anti-debordement (réglage usine)

Recommandé!Fiabilité opérationnelle maximale！

Le fluide à détector est régle manuellement [MEdl]. De plus, une protection intégrée et indépendante anti-debordement est disponible.

1. Sélection manuelle du fluide sans protection anti-debordement
   Fiabilité opérationnelle moyenne!

Le fluide à détecter est régle manuelle comme décrit sous 1. Cependant, la protection anti-debordement est désactivée. Ainsi, aucun réglage n'est nécessaire.

1. Détction automatique du fluide Fiabilité opérationnelle minimale!

Chaque fois l'appareil est mis sous tension, il se règle automatiquement sur le fluide et l'environnement de montage.

Avec la détction automatique du fluide, la protection anti-debordement n'est pas disponible!

La détction automatique du fluide ne peut fonctionner correctement que sous certaines conditions (par ex. respect de specifications de montage, restrictions de fonctionnement et de maintenance).

5.2.2 Remarques sur la protection intégrée anti-debordement

Avec le paramètre [OP] (OP = overflow prevention), l'un des segments de mesure supérieurs est défini comme protection intégrée anti-debordement.

• Si la protection anti-debordement OP est activée, il faut effectuer un réglage suivant l'installation [cOP]. Sinon, l'appareil ne passé pas à la disponibilité; [ ]est affché (→ 12.1) .
• La protection anti-debordement OP peut être désactivée ([OP] = [OFF]).

La désactivation de la protection anti-debordement OP peut limiter la fiabilité opérationnelle. Pour un fonctionnement optimal et une fiabilité opérationnelle maximale, il est conseilé de ne pas désactiver la protection anti-debordement OP!

• La protection anti-debordement OP est la limite maximale de l'etendue de mesure. Les seuils de commutation [SPx] / [FHx] sont toujours en-dessous de [OP]!
• La protection anti-debordement OP n'est pas assignée à une sortie séparée! Elle offre une protection supplémentaire et ne déclenché une opération de commutation que si pour un niveau augmentant, une des sorties, ou les deux sorties, n'ont pas commuté bien que le seul de commutation correspondant ait été atteint (par ex. en raison de dysfonctionnements relatifs à l'application).
• Typiquement, la protection anti-debordement OP répond déjà quand le segment de mesure sélectionné est atteint (quelques mm avant la valeur OP régée).
• La réponse de la protection anti-debordement OP se fait immédiatement et sans temporisation. Les temporisations régles (par ex. d'un seul de commutation directement en dessous) n'ont pas d'effet sur la protection anti-debordement OP.
• La response de la protection anti-debordement OP est indiquée sur l'afficheur ("Full" et l'indication du niveau actuel permutent toutes les secondes).

5.2.3 Fonctions d'affichage et de commutation

L'appareil affiche le niveau actuel, en cm ou inch. L'unité de mesure régée et l'état de commutation des sorties sont indiqués par des LED.

L'appareil signale à l'aide de quatre sorties de commutation (OUT1, OUT4) que les valeurs limites régles sont dépassées ou que le niveau est inférieur à la valeur limite réglée. Les sorties de commutation peuvent être paramétrées.

• Fonction hysteresis / normalement ouvert (Fig. 5-2): [oux] = [Hno].
• Fonction hysteresis / normalement fermé (Fig. 5-2): [oux] = [Hnc].

D'abord le seuil d'enclenchement [SPx] est régle, ensuite le seuil de déclenchement [rPx] avec la différence souhaitée.

L'hystérisis pour la protection anti-debordement OP est fixe.

• Fonction fenêtre / normalement ouvert (Fig. 5-3): [oux] = [Fno].
• Fonction fenêtre / normalement fermé (Fig. 5-3): [oux] = [Fnc].

La largeur de la fenêtre peut être réglée par la différence entre [FHx] et [FLx]. [FHx] = valeur supérieure, [FLx] = valeur inférieure.

Fig. 5-2 Fig. 5-3

L: niveau HY:hysteresis FE: fenetre

5.2.4 Offset pour l'affichage du niveau réel de la cuve

La distance entre le fond de la cuve et le bord inférieur de la sonde peut etre saisie comme valeur d'offset [OFS]. Ainsi, l'affichage et les seuils de commutation se referent au niveau reel (point de reference = fond de la cuve).

Pour [OFS] = [0]: Le bord inférieur de la sonde sert de referencia.

L'offset régle se refère seulement à l'affichage sur l'appareil. Il n'a pas d'effet sur la valeur process transmise par IO-Link. Cependant, le paramètre OFS est transmis correctement via IO-Link et peut ainsi être pris en compte. Plus d'informations (→ 5.2.6) .

5.2.5 Etat défini en cas de défaut

Pour chacune des sorties un etat en cas de defaut peut etre definite. Si un defaut de l'appareil est detecte ou si la qualite du signal tombe en dessous d'une valeur minimale,les sorties passent a un etat definite.Le comportement des sorties en cas de defaut est reglable à l'aide des parametes [FOU1] ... [FOU4] (→ 10.3.7)

5.2.6 Fonctionnalité IO-Link

Cet apparéil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'un maître IO-Link.

L'interface IO-Link permet l'accès direct aux données de process et de diagnostic et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement.

De plus, la communication est possible via un raccordement point-à-point avec un cable adaptateur USB.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramétres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

6 Montage

L: longueur de la tige u ... y: distances minimales
M: zone pour les éléments de montage OP: protection anti-debordement
c: longueur d'extension maximale B: objet métallique dans la cuve

Tab. 6-1
	LK8122	LK8123	LK8124
	[cm] [inch] [cm] [inch] [cm] [inch]
L (longueur de la tige) 26,4 10,4	47,2	18,6	72,8	28,7
M (zone de montage)	14,0	5,5	23,0	9,1	36,0
c (longueur d'extension max.)*

• Valable pour le montage selon l'illustration (l'épaisseur du couvercle de la cuve n'est pas pris en compte ; l'élement de montage ne dépasse pas sur l'intérieur de la cuve).
  Sinon, prendre en compte la zone de montage M.

6.1 Notices de montage pour le fonctionnement avec protection anti-débordement

Il est permitted de fixer les éléments de montage dans la zone de montage (M) (Fig. 6-1).

Respecter la longueur d'extension maximale admissible (c) selon Tab. 6-1.
Respecter les distances minimales selon Fig. 6-1 et Tab. 6-2.
Respecter les remarques sur la protection intégrée anti-debordement OP!

La protection anti-debordement OP doit :

1. être située en dessous de l'objet de montage.
2. être régée à une distance minimale (y).

La distance minimale est mesurée entre le bord inférieur de l'objet de montage et la valeur OP.

Tab. 6-2
	MEdI = CLW.1 MEdI = CLW.2, OIL.1 MEdI = OIL.2
	[cm] [inch] [cm] [inch] [cm] [inch]
x 2,0 0,8 3,0 1,2 4,0 1,6
u 1,0 0,4 1,0 0,4 1,0 0,4
y (LK8122) 2,5 1,0 3,5 1,4 4,5 1,8
y (LK8123) 4,5 1,8 5,5 2,2 6,5 2,6
y (LK8124) 6,0 2,4 7,0 2,8 8,0 3,2
v 4,5 1,8 4,5 1,8 4,5 1,8
w 4,0 1,6 5,0 2,0 6,0 2,4

Aide au calcul pour [OP] : (→ 13.3)

6.2 Notices de montage pour le fonctionnement sans protection anti-debordement

[ \text{[MEdI]} = [\text{Auto}] \text{ ou } [\text{OP}] = [\text{OFF}] \text{ (protection anti-debordement OP désactivée!)} ]

6.2.1 Montage dans la zone inactive

Entre le niveau maximal (b1) et la zone inactive (l1), il faut respecter la distance minimale (a1) (voir Fig. 6-2 et Tab. 6-3)!

Fixer l'appareil à l'aide d' éléments de montage dans la zone inactive (I1). La longueur d'extension (c) ne doit pas être plus grande que (I1) (voir Tab. 6-3).
Assurer que le niveau maximal (b1) ne peut pas etre depasse après le montage (voir Tab. 6-3).
Prendre en compte d'autres distances minimales selon Tab. 6-4.

11 / 12 : zones inactives

A:zone active

a1: distance minimale de la zone inactive (I1) au niveau maximal (b)
b1 : niveau max. à partir du bas du capteur (sans offset)
c:longueur d'extension (longueur d'extension max.Tab.6-1)

Fig. 6-2

Tab. 6-3
	LK8122 LK8123 LK8124
	[cm] [inch] [cm] [inch]		[cm]	[inch]
I1	5,3	2,1	6,0	2,4	10,4	4,1
A	19,5	7,7	39,0	15,4	58,5	23,0
a1	1,0	0,4	1,5	0,6	2,5	1
b1	20,0	7,9	39,5	15,6	59,5	23,4

6.2.2 Montage dans la zone active

Entre le niveau maximal (b2) et l'objet de montage, il faut respecter la distance minimale (a2) (Fig. 6-3 et Tab. 6-4)!

Fixer des éléments de montage dans la zone de montage (M) (Fig. 6-1). Respecter la longueur d'extension maximale admissible (c) (voir Tab. 6-1).
Assurer que le niveau maximal (b2) ne peut pas etre dépasse après le montage:

(b2) = (L) - (c) - (a2) (sans offset)
Prendre en compte d'autres distances minimales selon Tab. 6-4.

c:longueur d'extension (longueur d'extension max.Tab.6-1)

a2: distance minimale de l'objet de montage au niveau maximal (b)
b2 : niveau max. à partir du bas du capteur

Tab. 6-4
	MEdI = CLW.1 MEdI = CLW.2, OIL.1 MEdI = OIL.2 / Auto
	[cm] [inch] [cm] [inch] [cm] [inch]
x	2,0	0,8	3,0	1,2	4,0	1,6
u	1,0	0,4	1,0	0,4	1,0	0,4
a2 (LK8122)	2,0	0,8	2,5	1,0	3,0	1,2
a2 (LK8123)	4,0	1,6	4,5	1,8	5,0	2,0
a2 (LK8124)	6,0	2,4	7,0	2,8	8,0	3,2
v*)	4,5	1,8	4,5	1,8	4,5	1,8
w*)	4,0	1,6	5,0	2,0	6,0	2,4

^*)→ Fig. 6-1.

En cas de détention automatique du fluide [MEdl] = [Auto] ou de protection anti-debordement désactivée [OP] = [OFF], le capteur se réinitialise automatiquement chaque fois qu'il est mis sous tension et s'adapte au fluide et à l'environnement de montage. La zone active / l'etendue de mesure ne doit pas être complètement couverte par le fluide! Ceci est garantie par les distances minimales indiquées. Des distances insuffisantes peuvent entraîner des désactivations et des dysfonctionnements!

6.3 Autres remarques sur le montage / accessoires

• En cas de montage dans des tuyaux plastiques / cuves plastiques, le diamètre interieur du tuyau doit être min. 12,0 cm (4,8 inch). Installer le capteur au centre.
• En cas de montage dans des tuyaux métalliques, le diamètre interieur du tuyau (d) doit être au moins de :

6.3.1 Marquage de la hauteur d'installation

Fixer la hauteur d'installation reglee a l'aide de la pince pour tuyau en acier inox fournie.

Si le détecteur est enlevé de la fixation pour des travaux d'entretien, la pince sert de butée lors du remontage. De ce fait, un déréglage non intentionnel du capteur est exclu. Ceci est notamment nécessaire pour le bon fonctionnement de la protection anti-debordement OP.

Fixer la pince pour tuyau en acier inox fournie à l'aide d'une tenaille usuelle.

Assurer le bon positionnement de la pince.
Le démontage de la pince entrainera sa destruction.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

Couleurs des fils conducteurs				3 2 4 5 6 7		1 BN L+ 2 WH OUT 2 3 BU L- 4 BK OUT 1 5 GY OUT 3 6 PK OUT 4
Broche	Connecteur femelle	ifm selon DIN 47100
1 BN	brun blanc
2 WH	blanc brun
3 BU	bleu vert
4	BK	noir jaune
5	GY	gris gris
6	PK	rose	rose
7	VT	violet	bleu
				OUT1: sortie de commutation IO-Link
				OUT2: sortie de commutation
				OUT3: sortie de commutation
				OUT4: sortie de commutation
				Couleurs selon ifm
Exemples de raccordement
4 x commutation positive					4 x commutation négative
1 BN L+ 7 VT 6 PK 5 GY 2 WH 4 BK 3 BU L-					1 BN 6 PK 5 GY 2 WH 4 BK 3 VT 3 BU L-

Pour assurer un bon fonctionnement, le boîtier du capteur doit être relié électriquement à l'électrode de masse (mise à la terre).

Pour ce faire, utiliser la connexion boîtier (voir schéma) ainsi qu'un cable court avec une section de 1,5mm² minimum.

En cas d'utilisation de cuves métalliques, la paroi de la cuve sert d'électrode de masse.

En cas d'utilisation de cuves plastiques, une electrode de masse doit être installée, par ex. une tôle métallique dans la cuve, parallèle à la sonde. Respecter les distances minimales à la sonde.

FR

8 Éléments de service et d'indication

1 à 8 : LED indicatrices

LED 1 indication en cm

LED 2 indication en inch

LED 3...4 non utilisées

LED 5 état de commutation OUT4 (allumée si la sortie 4 est commutée)

LED 6 état de commutation OUT3 (allumée si la sortie 3 est commutée)

LED 7 état de commutation OUT2 (allumée si la sortie 2 est commutée)

LED 8 état de commutation OUT1 (allumée si la sortie 1 est commutée)

9: Bouton [Mode/Enter]

- sélection des paramètres et confirmation des valeurs de paramètres

10: Bouton [Set]

- réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois)

12: Affichage alphanumeric, 4 digits

- affichage du niveau actuel - affichage des paramètres et valeurs de paramètres - affichage de fonctionnement et de défauts

9 Menu

9.1 Structure de menu

Les points de menu grisés par ex. [cOP] ne sont actifs qu'après la selection des paramètres assignés.

10 Paramétrage

ATTENTION

Le boîtier peut s'échauffer considérablement.

> Risque de brûlures.

> Ne pas toucher l'appareil avec les mains.

> Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.

10.1 Paramétrage général

1	Mode/EnterSet	SP1	Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affché. Pour la sélection de paramètres dans le menu étendu (niveau de menu 2): Sélectionner [EF] et appuyer brièvement sur [Set].
2	Mode/EnterSet	100 ↓ 140	Appuyer sur [Set] et le maintainir appuyé. > La valeur de paramètre actuelle clignote pendant 5 s. > La valeur est augmentée* (pas à pas en appuyant sur le bouton plusieurs fois ou continulement en le maintainant appuyé).
3	Mode/EnterSet	SP1	Appuyer brièvement sur [Mode/Enter] (= confirmation). > Le paramètre est indiqué de nouveau; la nouvelle valeur de paramètre réglée devient effective.
4	Changer d'autres paramètres: • Reconcninger par l'étape 1.		Terminer le paramétrage: • Attendre 30 s ou appuyer sur [Mode/Enter] et maintainir. > La valeur mesurée actuelle est indiquée. • Lâcher [Mode/Enter], > le paramétrage est terminé.

Timeout :Si lors de la programmationaucunbouton n'estappuyépendant30s,l'appareilretourne au mode de fonctionnement normal sans modification des valeurs (exception:cOP).

Verrouiller / déverrouiller : L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle (réglage usine : non verrouillé).

S'assurer que l'appareil est en mode de fonctionnement normal.

Pour verrouiller :

Appuyer sur les deux boutons simultanément pendant 10 s.

[Loc] est affché.

Pour déverrouiller :

Appuyer sur les deux boutons simultanément pendant 10 s.

[uLoc] est affché.

L'appareil peut êtreprogrammé avant ou après l'installation.

Exception: Pour le réglage de la protection anti-debordement [cOP]

l'appareil doit être installé dans la cuve.

10.2 Réglages de base

Plages de réglage de tous les paramètres : (→ 13)

Réglages usine de tous les paramètres : (→ 15)

10.2.1 Réglage de l'unité de mesure [uni]

Entrer [uni] avant d'entrée les valeurs pour SPx, rPx, OP ou OFS.

Ceci prévient de mauvais réglages non intentionnels!

selectionner [uni].
Définir l'unité de mesure : [cm], [inch].

uni

10.2.2 Régler l'offset [OFS]

La distance entre le fond de la cuve et le bord inférieur de la sonde peut etre saisie comme valeur d'offset (→ 5.2.4)

Régler [OFS] avant la saisie des valeurs pour SPx, rPx ou OP.

Ceci prévient de mauvais réglages non intentionnels!

Sélectionner [OFS].

Régler la valeur pour l'offset. Prendre en compte l'unité de mesure [uni] réglée.

OFS

10.2.3 Régler le fluide [MEdl]

► Sélectionner [MEdl] et régler la sensibilité correspondante :		MEdl
[CLW.1] = eau, fluides aqueux, liquides de lubrication
[CLW.2] = eau, fluides aqueux, liquides de lubrication pour les températures > 35 °C (utilisation dans un tube isolant thermique)
[OIL.1] = hujles avec une haute constante diélectrique (par ex. des hujles synthétiques spécifique)
[OIL.2] = hujles avec uneasse constante diélectrique (par ex. hujles minérales)
[Auto] = détention automatique du fluide

Pour des huiles, selectionner le réglage [OIL.2] en cas de doute.
Tester le fonctionnement correct sur l'application reelle!

Avec les réglages [CLW.1] et [CLW.2], des dépôts (par ex. copeaux métalliques) sont supprimés.

Avec les réglages [OIL.1] et [OIL.2], une couche d'eau ou de copeaux (avec une constante dielectrique élevé) de quelques cm est supprimée. Si aucune couche d'huile n'est présente (ou si elle est très faible), la couche au fond est détectée.

Avec le réglage [MEdI] = [Auto], la protection anti-debordement OP n'est pas disponible, ainsi les points de menu [OP] et [cOP] ne sont pas disponibles.

10.2.4 Régler la protection anti-debordement [OP]

Respecter les distances minimales et les remarques sur le montage. Définir la position de la protection anti débordement OP. La protection anti débordement OP est désactivée avec l'options [OP] = [OFF].

OP

Régler [OP] avant [SPx] ou [FHx].

Si [OP] est réduit à une valeur ≤ [SPx] / [FHx] après le réglage de [SPx] / [FHx], la valeur [SPx] / [FHx] se déplace vers le bas.
Si [OP] est augmente, [SPx] / [FHx] est également augmente si [OP] et [SPx] / [FHx] sont proches l'un de l'autre (1 x pas).

Si la protection anti-debordement est désactivée [OP] = [OFF] ou [MEdl] = [Auto], le bon fonctionnement du capteur doit être vérifié avec unsoon très particulier. Cette vérification doit inclure la mise sous et hors tension ainsi que des états de fonctionnement particuliers comme par ex. des cuves très pleines, d'eventuelles mesures de maintenance et de nettoyage.

Avec le réglage [OP] = [OFF], le point de menu [cOP] n'est pas disponible.

FR

10.2.5 Régler la protection anti-debordement [cOP]

Ne régler la protection anti-debordement OP que si le capteur est installé. Si possible, faire le réglage avec la cuve vide! Un replissage partiel de la cuve est permitted.

S'assurer que la protection anti-debordement OP n'est pas couverte par le fluide! Respecter la distance minimale entre la protection anti-debordement OP et le niveau (→ Tab. 10-1).

► Sélectionner [cOP]. ► Appuyer sur [SET] et maintainir appuyé. > [cOP] clignote pendant quelques secondes, ensuite un affichage permanent indique que le réglage est en train d'être effectué. > ÀpRES un réglage réussi, [donE] est indiqué. ► Confirmer en appuyant sur [Mode/Enter]. > Si le réglage est non réussi, [FAIL] est indiqué. ► Si nécessaire, baisser le niveau ou corriger la position de la protection anti-débordement [OP] et repêter l'opération de réglage.

cOP

Distance minimale entre la protection anti-debordement OP et le niveau pendant le réglage :

Tab. 10-1
	[cm] [inch]
LK8122 2,0 0,8
LK8123 3,5 1,4
LK8124 5,0 2,0

La position de la protection anti-débordement OP peut être déterminée en consultant le paramètre [OP]. Eventuellement prendre en compte l'offset. Le niveau actuel doit être déterminé manuellement car l'appareil n'est pas opérationnel avant le réglage.

Si la protection anti-debordement est activée ([OP] = [valeur...]), un régla-ge [cOP] doit être effectué quand :

• [MEdl] ou [OP] a été changé. Dans ce cas, est indiqué sur l'affichage.
• La position de montage (hauteur, position) a eté changée.
• Le raccordement entre le capteur et la terre de la cuve a ete modifie (par ex. la longueur du cable de raccordement).

En cas de protection anti-debordement [OP] = [OFF] ou [MEdI] = [Auto]: Pour la validation des réglages de base et pour l'adaptation au fluide et à l'environnement de montage, l'appareil doit être réinitialisé si le capteur est installé.

Mise hors tension et ensuite de nouveau sous tension.

10.3 Réglage des signaux de sorties

10.3.1 Régler la fonction sortie [oux] pour OUTx

→ Sélectionner [oux] et régler la fonction de commutation :

[Hno] = fonction hystérésis / normalement ouvert

[Hnc] = fonction hystérésis / normalement fermé

[Fno] = fonction fenêtre / normalement ouvert

[Fnc] = fonction fenêtre / normalement fermé

Si la sortie de commutation est utilisé en tant que protection anti-debor-dement, le réglage [oux] = [Hnc] (normalement fermé) est recommendé. Grâce à la fonction normalement fermé, même les ruptures de fils ou du cable peuvent être détectées.

10.3.2 Définir les limites de commutation [SPx]/[rPx] (fonction hystérisis)

S'assurer que la fonction [Hno] ou [Hnc] est régée pour [oux]. Régler d'abord [SPx], puis [rPx]. Sélectionner [SPx] et régler la valeur à laquelle la sortie commute.	SP1 ... SP4
Sélectionner [rPx] et régler la valeur du seuil bas à laquelle la sortie commute.	rP1 ... rP4

rPx est toujours inférieur à SPx. Seules les valeurs inférieures à [SPx] sont acceptées. Si [SPx] est déplace, [rPx] se déplace également tant que la limite inférieure de la plage du réglage n'est pas atteinte.

10.3.3 Définir les limites de commutation [FHx]/[FLx] (fonction fenêtre)

S'assurer que la fonction [Fno] ou [Fnc] est régée pour [oux]. D'abord régler [FHx], puis [FLx]. Délectionner [FHx] et régler la valeur limite supérieure de la plage acceptable.	FH1 ... FH4
Délectionner [FLx] et régler la valeur limite inférieure de la plage acceptable.	FL1 ... FL4

FLx est toujours inférieur à FHx. Seules les valeurs inférieures à FHx sont acceptées. Si [FHx] est déplace, [FLx] se déplace également tant que la limite inférieure de la plage du réglage n'est pas atteinte.

10.3.4 Régler la temporisation de commutation [dSx] pour les sorties de commutation

► Sélectionner [dSx] et saisir une valeur entre 0,0 et 60 s. La temporisation de commutation s'effectue selon la directive VDMA.

dS1 ... dS4

10.3.5 Régler la temporisation au déclenchement [drx] pour les sorties de commutation

► Sélectionner [drx] et saisir une valeur entre 0,0 et 60 s. La temporisation de commutation s'effectue selon la directive VDMA.

dr1 ... dr4

10.3.6 Définir la logique de commutation [P-n] pour les sorties

► Sélectionner [P-n] et régler [PnP] ou [nPn].

P-n

10.3.7 Comportement des sorties en cas de défaut [FOUx]

► Sélectionner [FOUx] et saisir une valeur :		FOU1 ... FOU4
[On] = La sortie est fermée en cas de défaut.
[OFF] = La sortie est ouverte en cas de défaut.
Un cas de défaut est, par ex.: défaut matériel, qualité du signal trop faible. Un débordement n'est pas considéré comme un défaut (→ 12.3).

10.3.8 Configuration de l'afficheur [diS]

► Sélectionner [diS] et saisir une valeur :		diS
[On] = L'affichage est activé en mode de fonctionnement. Rafraîchissement de la valeur mesurée toutes les 500 ms.
[OFF] = L'affichage est désactivé en mode de fonctionnement. En appuyant sur l'un des boutons, la valeur mesurée actuelle est indiquée pendant 30 s. Les LED indicaterices restent allumées meme si l'affichage est désactivé.

10.3.9 Remetre tous les paramètres au réglage usine [rES]

► Sélectionner [rES]. ► Appuyer sur [Set] et maintainir appuyé jusqu'à ce que [----] soit affché. ► Appuyer brièvement sur [Mode/Enter]. > L'appareil redémarre et est de nouveau à l'état de livraison.

rES

11 Remarques sur le paramétrage via IO-Link

A l'etat de livraison, le type d'appareil LK81xx n'est pas opérationnel.

D'abord, la protection anti-debordement OP intégrée (overflow prevention) doit être régée.

Selon l'application, le réglage de l'OP peut se faire de différentes manières :

• directement sur l'affichage de l'appareil (→ 10) .
• via un outil IO-Link (par ex. LR DEVICE), bouton "Teach_OP [cOP]".
• via le système de commande :

Ecrire la valeur 208 sur l'index 2 de l'IO-Link (longueur : 1 octet).

FR

Le réglage de l'OP ne fait pas partie du Data Storage.

Un simple remplacement (par ex. en cas de défaillance de l'appareil) n'est donc possible que sous réserve : Le réglage de l'OP doit être effectué manuellement sur le nouvel apparéil - soit à l'aide des touches de fonction, soit via IO-Link.L'appareil ne repasse en transmission cyclique des données de process que lorsque le réglage de l'OP a été effectué avec succès.

Après une remise aux réglages usine (bouton "restaurer les réglages usine"), l'appareil redémarre et se trouve de nouveau en état de livreaison.

12 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode de fonctionnement (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et générale des signaux de sortie selon les paramétres régles.

Vérifier le bon fonctionnement de l'appareil.

12.1 Affichages de fonctionnement

[----] (en continu) Phase d'initalisation après la mise sous tension
[valeur numérique] + LED 1	Niveau actuel en cm
[valeur numérique] + LED 2	Niveau actuel en inch
LED 5...8 Etat de commutation OUT4...OUT1 (allumées, si la sortie correspondente est commutée).
[----] Niveau en dessous de	la zone active
[FULL] + [valeur numérique] en alternance	La protection anti débordement OP est atteinte (avertissement de débordement) ou le niveau est au-dessus de la zone active.
-----	Le réglage [cOP] de la protection anti débordement OP est nécessaire.
[Loc] Appareil verrouillé par	touches de commande ; aucun paramétrage possible. Pourdéverrouiller, appuyer sur les deux boutons de réglage pendant 10 s.
[uLoc] L'appareil est déverrouillé	vuillé / paramétrage de nouveau possible.
[C.Loc] L'appareil est verrouillé	vuillé temporairement. Paramétrage actif via IO-Link (blocage-temporaire).
[S.Loc] Le capteur est verrouillé	vuillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.

12.2 Affichage des valeurs de paramètres régliées

Appuyer brievement sur [Mode/Enter] (si nécessaire, repeter plusieurs fois).

La structure du menu est parcourue jusqu'au paramètre souhaité.

Appuyer brievement sur [Set].

La valeur du paramètre correspondante est affichée pendant 30 s sans la changer.

12.3 Messages d'erreur

	Cause possible Actions recommendées
[Err] Défaut dans l'électronique. ▷ Remplacer l'aparèil.
[SEnS]	• Sources parasites (par ex. CEM) • Mauvais câblage • Problèmes avec la tension d'alimentation	▷ Vérifier le raccordement électrique ▷ Vérifier le raccordement entre le capteur et la terre de la cuve.
[FAIL]	Défaut lors du réglage de la protection anti débordement OP : • Pendant le réglage, la protection anti débordement est couverte par le fluide. • La protection anti débordement est encrassée. • Les distances minimales sont trop faibles. • Un élément de montage a été détecté en dessous de la protection anti débordement. • Valeur mesurée n'est pas constante	▷ Abaisser le niveau, si possible. ▷ Nettoyer la sonde. ▷ Suivre les instructions de montage ▷ Corriger la position de la protection anti débordement OP. ▷ Répéter le réglage. ▷ Désactiver OP (→ 5.2.2).
[SCx] + LED 5...8	Clignotant : court-circuit de la sortie de commutation x.	▷ Eliminer le court-circuit.
[SC] + LED 5...8	Clignotant : court-circuit de toutes les sorties de commutation.	▷ Eliminer le court-circuit.
[PArA] Paramètres défectueux ▷ Remettre aux régages usine [rES].

12.4 Comportement de la sortie en différents modes de fonctionnement

Tab. 11-1
	OUT1...4
Phase d'initialisation ouverte
La protection anti-débordement OP n'est pas réglée	ouverte
La protection anti-débordement OP est régée ou désactivée, fonctionnement normal	selon niveau et réglage [ou1]...[ou4]
Défaut	ouverte si [FOUx] = [OFF] fermée si [FOUx] = [On]

13 Données techniques

Données techniques et schéma d'encombrement sur www.ifm.com.

13.1 Valeurs de réglage [OFS]

Tab. 12-1
	[cm] [inch]
Plage de réglage 0...200,0 0...78,8
	LK8122 LK8123	LK8124	LK8122 LK8123	LK8124
Increments 0,5 1 0,2 0,5

13.2 Valeurs de réglage [OP]

Tab. 12-2
LK8122 LK8	23 LK8124
[cm] [inch] [cm]	[inch] [cm] [inch]
20,4 8,0 40,7 16,0 61 23	9
19,1 7,5 38,3 15,1 57 22	4
17,9 7,1 35,8 14,1 53 21	0
16,7 6,6 33,4 13,1 50 19	5
15,5 6,1 31,0 12,2 46 18	1
14,3 5,6 28,5 11,2 42 16	7
13,0 5,1 26,1 10,3 39 15	2
11,8 4,7 23,6 9,3 35 13,8
10,6 4,2 21,2 8,3 31 12,3
9,4 3,7 18,8 7,4 28 10,9
8,2 3,2 16,3 6,4 24 9,5
6,9 2,7 13,9 5,5 20 8,0
				OPx: plage de réglage [OP]

Les valeurs indiquées pour [OP] se réfèrent à la distance entre OP et le bord inférieur de la sonde.

Les valeurs s'appliquent à [OFS] = [0].

Pour [OFS] > [0] , elles augmentent par la valeur offset régée.

Exemple LK8122: Selon Tab. 12-2, OP doit être régle sur le segment 20,4cm.

[OFS] = 7, 0 cm

[OP] doit être régée sur 20,4 cm + 7,0 cm = 27,4 cm.

13.3 Aide au calcul [OP]

Pour le fonctionnement correct de la protection anti-debordement OP, il faut respecter la distance minimale (y) (Fig. 12-1) (→ 6.1) .

Les cohérences suivantes s'appliquent (Fig. 12-1):

B + c = L + u et B = z + y

B : hauteur de la cuve L : longueur c : longueur d'extension (maximum (→ 6)) y : hauteur de réponse OP souhaiétée à partir du haut (minimum → 6.1 , maximum → 13.2 )

B : hauteur de la tige u : distance de la tige au fond de la cuve z : hauteur de réponse OP souhaiétée à partir du bas (maximum : z < L - c - y ou z < B - y).

13.3.1 Réglage "à partir du haut"

La distance souhaitatione (y) de la protection antidébordement OP "à partir du haut" est prédéfinie.

• Sans offset ([OFS] = [0]): [OP] = L - c - y
• Avec offset ([OFS] = u): [OP] = L - c - y + u

ou

[OP] = B - y

Exemple LK8122：

c = 3,0cm,y = 5,0cm,u = 1,0cm

Avec offset: [OP] = 26,4 cm - 3,0 cm - 5,0 cm

+ 1, 0 cm = 1 9, 4 cm

Fig. 12-1

13.3.2 Réglage "à partir du bas"

La hauteur de réponse (z) de la protection anti-debordement OP à partir du fond de la cuve est prédéfinie.

• Sans offset ([OFS] = [0]): [OP] = z - u
• Avec offset ([OFS] = u): [OP] = z

Example :

z = 18,0 cm (a partir du fond de la cuve), u = 1,0 cm

Avec offset: [OP] = 18,0 cm

Arrondir la valeur calculée vers la valeur inférieure la plus proche qui peut être régée (→ 13.2) .

13.4 Plages de réglage [SPx] / [FHx] et [rPx] / [FLx]

Tab. 12-3
	LK8122	LK8123	LK8124
	[cm] [inch]	[cm] [inch]	[cm] [inch]
[SPx] / [FHx]	2,5...20,0	1,0..7,8	3,5...39,0	1,4...15,4	6...59	2,5...23,5
[rPx] / [FLx]	2,0...19,5	0,8...7,6	3,0...38,5	1,2...15	2 5...58	2,0...23,0
Incréments	0,5	0,2	0,5	0,2	1	0,5

Les valeurs s'appliquent à [OFS] = [0].

Pour [OFS] > [0] , elles augmentent par la valeur offset régée.

14 Entretien / nettoyage / changement de fluide

En cas de montage et démontage de l'appareil pour des raisons d'entretien et de nettoyage :

S'assurer que la pince pour tuyau en acier inox est fixée sur le capteur.

La hauteur et la position d'installation doivent être exactement reproductibles!
Demonter et nettoyer le capteur / effectuer des opérations de maintenance.

Installer le capteur exactement dans la même position.
Sinon, vérifier le paramètre [OP] et repeter [cOP].

14.1 Consignes de maintenance pour le fonctionnement sans protection anti-debordement

[MEdl] = [Auto] ou

[ \text{[MEdI]} = [\text{C...}] \text{ ou } [\text{O...}] \text{ et } [\text{OP}] = [\text{OFF}] ]

L'appareil doit être réinitialisé dans les cas suivants (mise hors tension et ensuite de nouveau sous tension :

• après tous les travaux d'entretien
• après les travaux de nettoyage (par ex. nettoyage de la sonde à jet d'eau)
• lorsque le détecteur a eté enlevé de la cuve et installé de nouveau durant le fonctionnement
• lorsque la zone active du détecteur a été touchée par la main ou des objets mis à la terre (par ex. tournevis, lance de nettoyage)
• si le raccordement entre le capteur et la paroi de la cuve/électrode de masse a été modifié
• après le changement de fluides avec des constantes dielectriques fortement différentes. En cas de selection manuelle du fluid, le réglage [MEdl] doit d'abord être adapté.

15 Réglage usine

	Réglage usine Régages par l'utilisateur
	LK8122 LK8123 LK8124
SP1 6,0 12,0 18
rP1 5,5 11,5 17
SP2 10,0 19,5 29
rP2 9,5 19,0 28
SP3 15,0 29,5 44
rP3 14,5 29,0 43
SP4 20,0 39,0 59
rP4 19,5 38,5 58
OP 20,4 40,7 61
MEdl CLW1
cOP ---
rES ---
ou1...3 Hno
ou4 Hnc
dS1...4	0.0
dr1...4	0.0
uni	cm
P-n	PnP
OFS	0
FOU1...4	OFF
diS	On

16 Applications

16.1 Cuves de stockage et bacs de releverage

Régulation du niveau et surveillance minimum/maximum avec 4 sorties de commutation.

Remplace 4 interrupteurs à flotteur.

Configuration des sorties de commutation 1...4

SP1 valeur maximale dépassée → alarme

ou1 fonction hystérésis, normalement fermé (Hnc)

SP2 valeur préseLECTIONnée supérieure dépassée → terminer le replissage

ou2 fonction hystérésis, normalement ouvert (Hno)

SP3 en dessous de la valeur préselectionnée inférieure → commencer le replissage

ou3 fonction hystérésis, normalement fermé (Hnc)

SP4 en dessous de la valeur minimale → alarme

ou4 fonction hystérésis, normalement ouvert (Hno)

rP1...4 faiblement en dessous de SPx pour supprimer les mouvements de vagues

• Tant que le niveau est inférieur à SP1, la sortie est commutée. Si le niveau dépasse SP1 ou en cas de rupture d'un fil, la sortie 1 est désactivée (alarme "débordement /rupture d'un fil").
• Si le niveau atteint SP2, la sortie 2 est commutée (valeur présélectionnée

supérieure atteinte ; terminer le replissage).

• Si le niveau tombe en dessous de SP3, la sortie 3 est commutée (en dessous de la valeur priselectionnée inférieure ; commencer le replissage).
• Tant que le niveau est supérieur à SP4, la sortie est commutée. Si le niveau tombe en dessous de SP4 ou en cas de rupture d'un fil, la sortie 4 est désactivée (alarme "en dessous de la valeur min/rupture d'un fil").

16.2 Système de pompage

Vidange de la cuve / protection anti-debordement réalisée grâce à 3 sorties de commutation

Remplace 3 interrupteurs à flotteur.

Configuration des sorties de commutation 1...3

SP1 valeur maximale dépassée → alarme

ou1 fonction hystérésis, normalement fermé (Hnc)

SP2 valeur normale supérieure dépassée → pompe submersible en marche

ou2 fonction hystérésis, normalement ouvert (Hno)

SP3 en dessous de la valeur normale inférieure → pompe submersible à l'arrêt

ou3 fonction hystérésis, normalement fermé (Hnc)

rP1...3 faiblement en dessous de SPx pour supprimer les mouvements de vagues

• Tant que le niveau est inférieur à SP1, la sortie est commutée. Si le niveau dépasse SP1 ou en cas de rupture d'un fil, la sortie 1 est désactivée (alarme "débordement /rupture d'un fil").
• Lorsque SP2 est dépasse, la sortie 2 est commutée (valeur normale supérieure dépassée ; pompé submersible en marche).
• Si le niveau tombe en dessous de SP3, la sortie 3 est commutée (valeur normale inférieure atteinte ; pompé submersible à l'arrêt).

Plus d'informations sur www.ifm.com
