Type de produit	Capteur de niveau capacitif
Marque	IFM
Modèle	LK3123
Longueur de tige	47,2 cm (18,6 pouces)
Zone de montage (M)	23,0 cm (9,1 pouces)
Zone active (A)	39,0 cm (15,4 pouces)
Zone inactive (I1)	6,0 cm (2,4 pouces)
Alimentation	18...30 V DC
Sorties	1 sortie de commutation (OUT1) et 1 sortie analogique (OUT2)
Fonction de commutation	Hystérésis ou fenêtre, normalement ouvert/fermé
Fonction analogique	4...20 mA ou 0...10 V (inversible)
Protection anti-débordement	Intégrée, réglable via paramètre [OP] et [cOP]
Communication	IO-Link
Affichage	Alphanumérique 4 digits, LED indicateurs
Unités de mesure	cm ou pouces
Offset (OFS)	0...200 cm (0...78,8 pouces)
Seuils de commutation (SP1/rP1)	3,5...39,0 cm (incréments 0,2 cm)
Plage protection OP	40,7 cm (16,0 pouces) maximum
Température fluide	Jusqu'à 35 °C sans tube isolant, >35 °C avec tube
Entretien	Nettoyage régulier, pince en acier inox pour reproductibilité
Sécurité	Conforme EN 61000-6-4, TBTS/TBTP
Pages de notice	41 pages, français

FOIRE AUX QUESTIONS - LK3123 IFM

Quels types de fluides le LK3123 peut-il détecter ?

Le capteur est adapté aux liquides d'arrosage, lubrifiants (émulsions chargées), huiles de coupe et hydrauliques. Il n'est pas approprié pour les acides, bases, zones aseptiques, fluides à forte conductivité adhérents (colle, shampoing), matières en vrac, poudres, ou utilisation sur rectifieuses.

Comment configurer la <b>protection anti-débordement</b> (OP) ?

Il faut d'abord définir la position [OP] dans le menu, puis effectuer le réglage [cOP] avec le capteur installé. Respectez les distances minimales selon le tableau 6-2. Le réglage [cOP] est nécessaire après toute modification de [MEdI], [OP] ou de la position de montage.

Que signifie le message <b>[cOP]</b> sur l'afficheur ?

Le message [cOP] indique que le réglage de la protection anti-débordement est nécessaire. Effectuez la procédure [cOP] décrite au paragraphe 10.2.5 de la notice.

Comment régler l'<b>offset</b> (OFS) ?

L'offset compense la distance entre le fond de la cuve et le bord inférieur de la sonde. Réglez [OFS] avant les seuils SP1, rP1 ou OP. La valeur saisie s'ajoute à l'affichage du niveau réel. L'offset n'affecte pas la sortie analogique ni la valeur IO-Link.

Quels sont les modes de fonctionnement disponibles ?

Trois modes : sélection manuelle du fluide avec protection anti-débordement (recommandé), sélection manuelle sans protection, et détection automatique du fluide. En mode automatique, la protection anti-débordement n'est pas disponible.

Comment brancher le capteur électriquement ?

Raccordez l'alimentation sur les broches : 1 BN (L+), 3 BU (L-). OUT1 (BK) pour la sortie de commutation/IO-Link, OUT2 (WH) pour la sortie analogique. Le boîtier doit être mis à la terre via une connexion courte de section ≥1,5 mm².

Que faire en cas d'erreur <b>[Err]</b> ou <b>[SEnS]</b> ?

[Err] indique un défaut électronique : remplacez l'appareil. [SEnS] signale des parasites CEM, un mauvais câblage ou une tension perturbée : vérifiez le raccordement électrique et la mise à la terre.

Comment nettoyer le capteur après utilisation ?

Démontez le capteur en conservant la pince en acier inox pour garantir la reproductibilité de la hauteur. Nettoyez la sonde avec un jet d'eau si nécessaire. En mode sans protection anti-débordement, réinitialisez l'appareil après nettoyage (mise hors/sous tension).

Peut-on remplacer l'appareil sans reconfigurer ?

Le réglage de la protection anti-débordement [OP] ne fait pas partie du Data Storage IO-Link. Après remplacement, le nouvel appareil nécessite un réglage manuel de [cOP] via les touches ou IO-Link avant de reprendre les échanges de données.

Quelle est la précision des seuils de commutation ?

Les seuils [SP1] et [rP1] sont réglables par incréments de 0,2 cm (0,1 pouce). La valeur affichée tient compte de l'offset. La fonction hystérésis ou fenêtre est sélectionnable via le paramètre [ou1].

MODE D'EMPLOI LK3123 IFM

Notice d'utilisation
Capteur de niveau électronique

LK31xx

FR

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4

2 Consignes de sécurité 4

3 Fonctionnement et caractéristiques 6

3.1 Applications 6
3.2 Restriction de l'application 6

4 Introduction rapide 6

4.1 Example de configuration 1 7
4.2 Example de configuration 2 8

5 Fonction 9

5.1 Principe de mesure 9
5.2 Principe de fonctionnement / caractéristiques de l'appareil 10

5.2.1 Modes de fonctionnement 10
5.2.2 Remarques sur la protection intégrée anti-debordement 11

5.3 Fonctions d'affichage 12
5.4 Fonctions analogiques 12

5.4.1 Forme du signal analogique avec protection anti-debordement :......12
5.4.2 Forme du signal analogique sans protection anti-debordement :......14

5.5 Fonctions de commutation 15
5.6 Offset pour l'affichage du niveau réel de la cuve 16
5.7 Etat definite en cas de défaut 16
5.8 IO-Link 16

6 Montage. 17

6.1 Notices de montage pour le fonctionnement avec protection anti-debordement 18
6.2 Notices de montage pour le fonctionnement sans protection anti-debordement 19

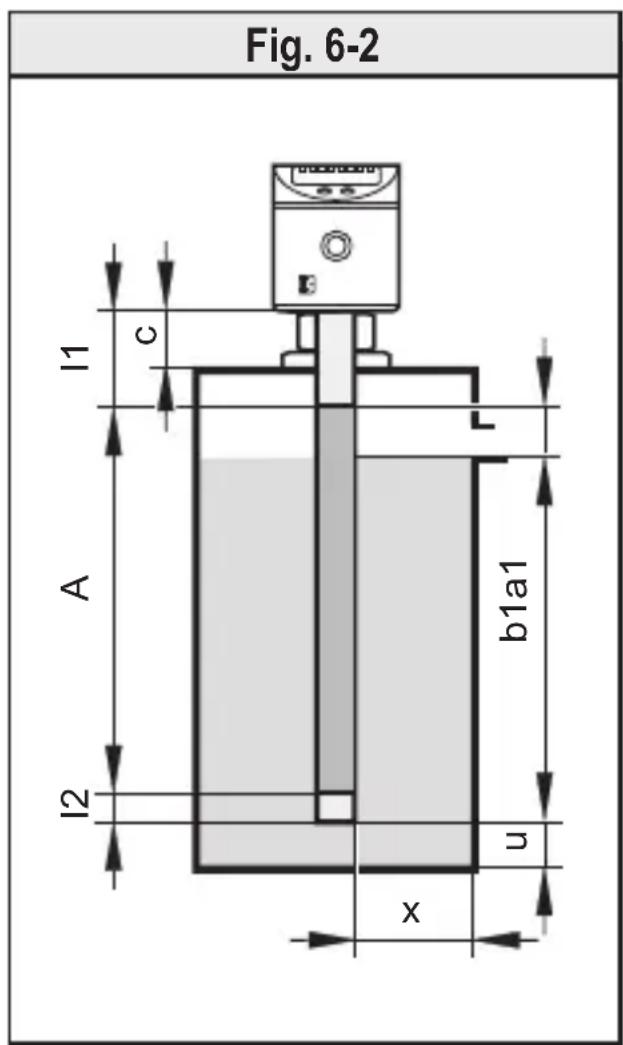

6.2.1 Montage dans la zone inactive 19

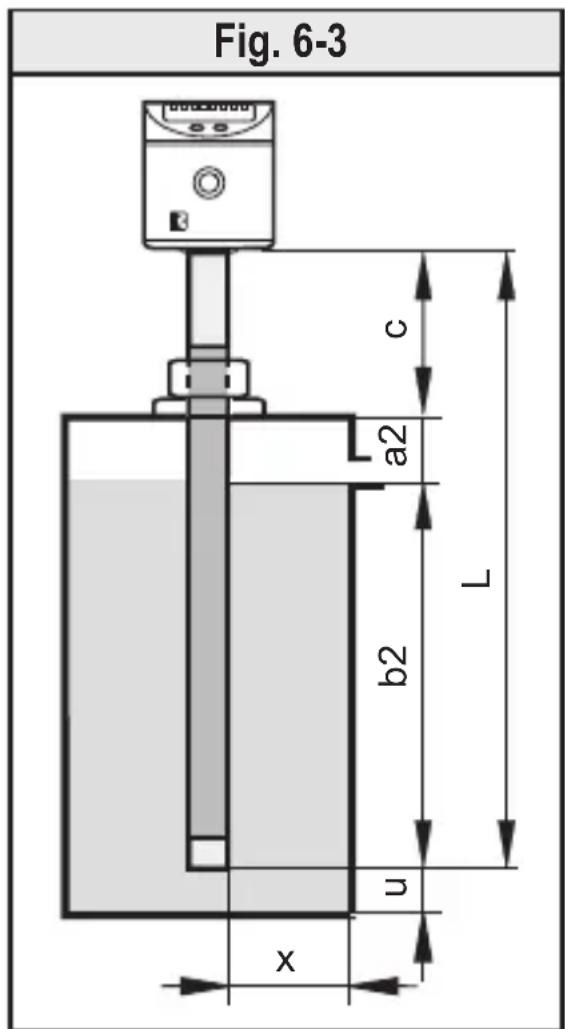

6.2.2 Montage dans la zone active 20

6.3Autres remarques sur le montage 21

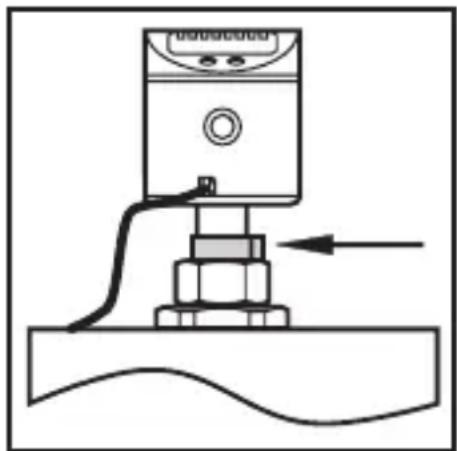

6.3.1 Marquage de la hauteur d'installation 21

7 Raccordement electrique 22

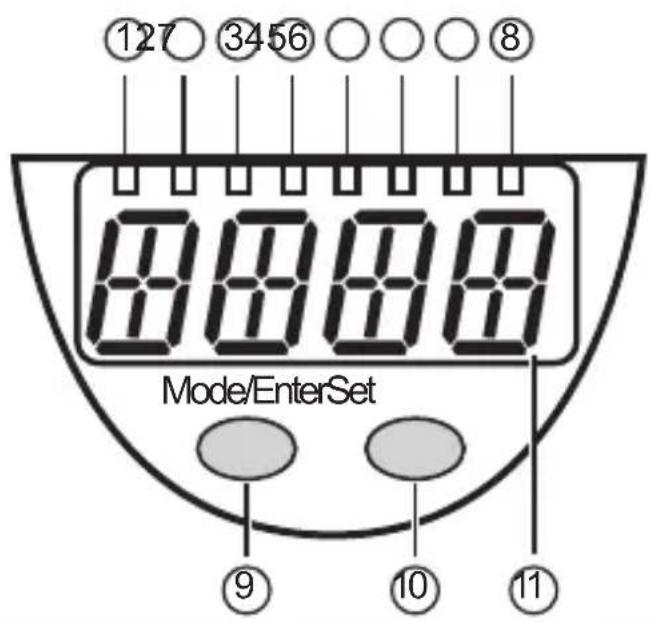

8 Elements de service et de visualisation 24

9 Menu 25

9.1 Structure de menu 25

10 Paramétrage 26

10.1 Paramétrage général 26
10.2 Reglages de base 27

10.2.1 Réglage de l'unité de mesure [uni] 27
10.2.2 Régler l'offset [OFS] 27
10.2.3 Régler le fluide [MEdl] 28
10.2.4 Régler la protection anti-debordement [OP] 28
10.2.5 Régler la protection anti-debordement [cOP] 29

10.3 Réglage des signaux de sorties 30

10.3.1 Régler la fonction de sortie [ou1] pour OUT1 (sortie de commutation). 30
10.3.2 Régler la fonction sortie [ou2] pour OUT2 (sortie analogue) 31
10.3.3 Définir les seuils de commutation [SP1] / [rp1] (fonction hysteresis) 31
10.3.4 Définir les seuils de commutation [FH1] / [FL1] (fonction fenêtre)...31
10.3.5 Régler la temporisation de commutation [dS1] pour la sortie de commutation 31
10.3.6 Régler la temporisation au déclenchement [dr1] pour la sortie de commutation 31
10.3.7 Définir la logique de commutation [P-n] pour la sortie de commutation 32
10.3.8 Comportement des sorties en cas de défaut [FOUx] 32
10.3.9 Configuration de l'afficheur [diS] 32
10.3.10 Remetre tous les parametes au réglage usine [rES]. 32

11 Remarques sur le paramétrage via IO-Link 33
12 Fonctionnement 34

12.1 Affichages de fonctionnement 34
12.2 Affichage des valeurs de paramètres régées 35
12.3 Messages d'erreur 35
12.4 Comportement de la sortie en différents modes de fonctionnement 36

13Données techniques 36

13.1 Valeurs de réglage [OFS] 36
13.2 Valeurs de réglage [OP] 37
13.3 Aide au calcul [OP] 37
13.3.1 Réglage "à partir du haut" 38

FR

13.3.2 Réglage "à partir du bas". 38
13.4 Plages de réglage seuils de commutation pour niveau 39
14 Entretien / nettoyage / changement de fluide 39
14.1 Consignes de maintenance pour le fonctionnement sans protection anti-debordement 39
15 Reglage usine. 40

1 Remarques préliminaires

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système. - La sécurité du système est sous la responsabilité de l'installateur du système. - L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu (→ Fonctionnement et caractéristiques).
  Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.
• L'appareil est conforme à la norme EN 61000-6-4. L'appareil peut cause des problèmes de radiodiffusion dans des maisons. S'il y a des problèmes, l'utilisateur doit pouvoir un remède approprié.

3 Fonctionnement et caractéristiques

3.1 Applications

L'appareil a eté concu pour satisfaire notamment aux exigences des applications en machines-outsils. Il est particulièrement approprié pour contrôler des liquides d'arrosage et de lubrification (émulsions même charges) ainsi que des huiles de coupe et hydrauliques.

3.2 Restriction de l'application

• L'appareil n'est pas approprié pour :

• acides et bases
  -zones aseptiques et humides

• fluids à forte conductivité et adhérents (par ex. colle, shampoing)
• fluids pulverulents, matieres en vrac

• l'emploi sur des rectifieuses (risque élevé de formation de dépôts).

• Une mousse de forte conductivité est peut-être détectée comme niveau.

Tester le fonctionnement correct sur l'application reelle.

• En cas d'emploi dans des fluides aqueux avec des températures >35°C , monter l'appareil dans un tube isolant thermique ( → Accessoires).
• Pour le cas de détction automatique du fluide (→ 5.2.1) : Pour les fluides très hétérogenes, formant des couches séparées (par ex. une couche d'huile sur de l'eau) la préconisation suivante s'applique:
  Tester le fonctionnement correct sur l'application réelle.

4 Introduction rapide

Pour la plupart des applications, les exemples de configuration décrits dans ce qui suit facilitent une mise en service rapide. Les distances minimales indiquées s'appliquent exclusivement au cas décrit respectif.

4.1 Exemple de configuration 1

Appareil utilisé: LK3122 (longueur de la tige L = 264 mm)

Fluide à détecter: huile minérale

Mode de fonctionnement: selection manuelle du fluide avec protection anti-débordement (réglage usine) (→ 5.2.1)

Environnement de montage: cuve métallique, montage voir Fig. 4-1.

Installer l'appareil.
Respecter les distances (x) , (u) et (c):

x : min. 4,0 cm

u : min. 1,0 cm

c : max. 14,0 cm

• Mettre le capteur et la cuve à la terre via une connexion électrique (→ 7) .
  Respecter l'ordre du paramétrage :

• [MEdI] = [OIL.2] (→ 10.2.3)

• [OFS] = (u); par ex. (u) = 2,0 cm ( → 5.6)
• [OP] = Régler la protection anti-debordement OP à une distance (y) supérieure à 4,5 cm en dessous de l'objet de montage.

En cas de distances (y) inférieures à 4,5 cm, des dysfonctionnements et messages d'erreurs pendant l'opération de réglage [cOP] sont possibles.

Increments et plage de réglage: (→ 13.2) .

Aide au calcul pour [OP] : (→ 13.3)

Régler la protection anti-debordement OP avec [cOP] (→ 10.2.5)

L'appareil est opérationnel.

En cas de besoin effectuer d'autres réglages.
Vérifier le bon fonctionnement de l'appareil.

Fig. 4-1

4.2 Exemple de configuration 2

Appareil utilisé : LK3123 (longueur de la tige L= 472 mm)
Fluide à détecter : liquide d'arrosage et de lubrification
Mode de fonctionnement : détraction automatique du fluide (→ 5.2.1)

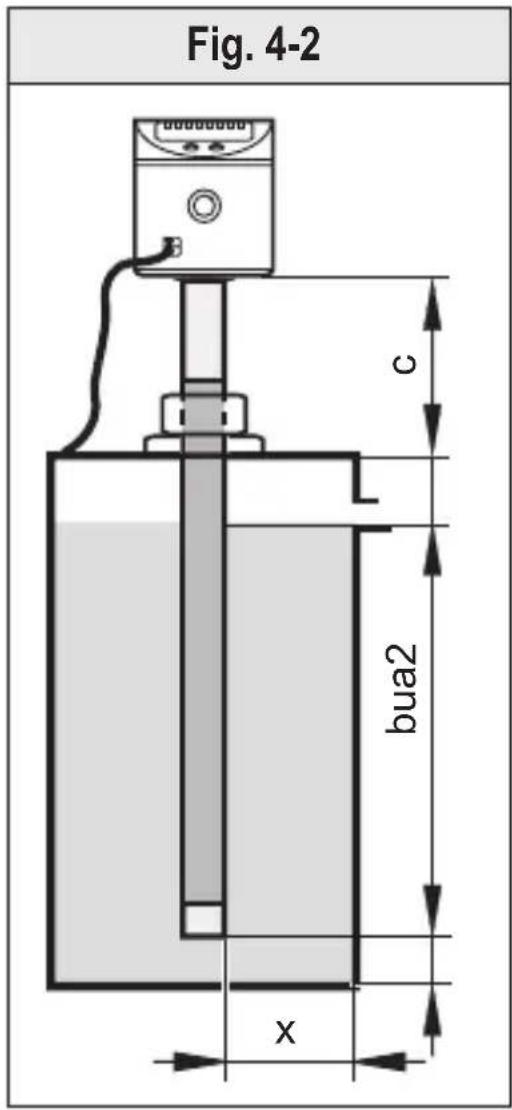

Environnement de montage :	cuve métallique, montage voir Fig. 4-2

Installer l'appareil.
Respecter les distances (x), (u) et (c).

x : min. 4,0 cm

u : min. 1,0 cm

c : max. 23,0 cm

• Mettre le capteur et la cuve à la terre via une connexion électrique (→ 7) .
  Respecter le niveau maximale admissible (b).

Entre le niveau max. (b) et l'objet de montage, il faut respecter une distance (a2) supérieure à 5,0 cm.

Respecter l'ordre du paramétrage :

• [MEdl] = [Auto] (→ 10.2.3)
• [OFS] = (u); par ex. (u) = 1,0 cm ( → 5.6)
• [SP1] = Régler un seuil de commutation à une distance (a2)

L'increment régiable 0,5 mm.

Le seul de commutation [SP1] sert de protection anti-debordement (dé-sacterver la pompe, fermer le conduit d'arrivée, ...).

L'appareil doit être réinitialisé :
Mise hors tension et ensuite de nouveau sous tension.

L'appareil est opérationnel.

En cas de besoin effectuer d'autres réglages.
Vérifier le bon fonctionnement de l'appareil.

5 Fonction

5.1 Principe de mesure

Le capteur détecte le niveau selon le principe de mesure capacitatif :

• Un champ électrique (E) est génére et influencé par le fluide à détecter. Ce changement du champ donne un signal de mesure qui est évalué de façon électrique.
• La constante dielectrique du fluide est déterminante pour sa détction. Des fluides avec une haute constante dielectrique (par ex. eau) causent un fort signal de mesure, des fluides avec uneasse constante dielectrique (par ex.huile) un signal plus faible.
• La zone de mesure active de la sonde dispose de 16 segments de mesure capacitifs. Ils générent des signaux de mesure qui dépendent du degré de couverture.

Fig. 5-1

I:zone inactive

A: zone active (16 segments actifs)

E: champélectrique

Dimensions → Fiche technique

5.2 Principe de fonctionnement / caractéristiques de l'appareil

L'appareil peut être utilisé et monté indifféremment dans des cuves de tailles différentes. Les éléments de fixation peuvent également se couver dans la zone de mesure active. Suivre les instructions de montage!

2 sorties sont disponibles. Elles peuvent etre parametrées independamment l'une de I'autre.

OUT1 signal de commutation pour valeur limite pour le niveau / IO-Link

OUT2 signal analogique proportionnel au niveau (peut etre inversé)

Pour l'adaptation à l'application présente, selectionner le mode de fonctionnement nécessaire.

5.2.1 Modes de fonctionnement

1. Sélection manuelle du fluide avec protection anti-debordement (réglage usine)

Recommandé!Fiabilité opérationnelle maximale！

Le fluide à détector est régle manuelle [MEdl]. De plus, une protection intégrée et indépendante anti-debordement est disponible.

1. Sélection manuelle du fluide sans protection anti-debordement
   Fiabilité opérationnelle moyenne!

Le fluide à détector est régle manuelle comme décrit sous 1. Cependant, la protection anti-debordement est désactivée. Ainsi, aucun réglage n'est nécessaire.

1. Détction automatique du fluide

Fiabilité opérationnelle minimale!

Chaque fais l'appareil est mis en tension, il se règle automatiquement sur le fluide et l'environnement de montage.

Avec la détction automatique du fluide, la protection anti-debordement n'est pas disponible!

La détction automatique du fluide ne peut fonctionner correctement que sous certaines conditions (par ex. respect de specifications de montage, restrictions de fonctionnement et de maintenance).

5.2.2 Remarques sur la protection intégrée anti-debordement

Avec le paramètre [OP] (OP = overflow prevention), l'un des segments de mesure supérieurs est défini comme protection intégrée anti-debordement.

• Si la protection anti-debordement OP est activée, il faut effectuer un réglage suivant l'installation [cOP]. Sinon, l'appareil ne passé pas à la disponibilité; [ ]est affché (→ 12.1) .
• La protection anti-debordement OP peut être désactivée ([OP] = [OFF]).

La désactivation de la protection anti-débordement OP peut limiter la fiabilité opérationnelle. Pour un fonctionnement optimal et une fiabilité opérationnelle maximale, il est conseilé de ne pas désactiver la protection anti-débordement OP!

• La protection anti-debordement OP est la limite maximale de l'etendue de mesure. Le seul de commutation [SP1] / [FH1] est toujours inférieur à [OP].
• La protection anti-debordement OP n'est pas assignée à une sortie séparée! Elle offre une protection supplémentaire et ne déclenché une opération de commutation que si pour un niveau augmentant, la sortie de commutation n'a pas commuté bien que le seul de commutation correspondant ait été atteint (par ex. en raison de dysfonctionnements relatifs à l'application).
• Typiquement, la protection anti-debordement OP répond déjà quand le segment de mesure sélectionné est atteint (quelques mm avant la valeur OP régée).
• La response de la protection anti-debordement OP se fait immédiatement et sans temporisation. Les temporisations régles (par ex. d'un seuil de commutation directement en dessous) n'ont pas d'effet sur la protection anti-debordement OP.
• La response de la protection anti-debordement OP est indiquée sur l'afficheur ("Full" et l'indication du niveau actuel permutent toutes les secondes).

5.3 Fonctions d'affichage

L'appareil affiche le niveau actuel, en cm ou inch. L'unité d'affichage est déterminée par le paramétrage. L'unité de mesure régée et l'état de commutation de la sortie sont indiqués par des LED.

5.4 Fonctions analogiques

L'appareil fournit un signal analogique proportionnel au niveau. La sortie analogique (OUT2) peut être paramétrée :

• [ou2] définit la fonction de sortie de la sortie analogique: mA/V, (→ 10.3.2) .
• En cas d'une erreur interne, le signal de sortie se comporte selon les paramétres régels dans [FOU2] (→ 10.3.8) .

5.4.1 Forme du signal analogique avec protection anti-debordement :

[ \text{[OP]} = \text{[valeur ...]} ] (Protection anti-debordement OP activée!)

[ou 2] = [I] ou [U]

Fig. 5-2 Fig. 5-3

A: zone active OP : segment de mesure protection anti-debordement OP

L: niveau

L'etendue de mesure est limitée par le segment de mesure OP actif. Si le niveau atteint le segment de mesure OP, le signal de sortie saute à sa valeur maximale (20 mA / 10 V).

La position du segment de mesure OP n'a pas d'influence sur la pente de la courbe caractéristique.

[ \text{[OP]} = \text{[valeur ...]} ] (Protection anti-debordement OP activée!)

A: zone active OP: segment de mesure protection anti-debordement OP L: niveau L'etendue de mesure est limitée par le segment de mesure OP actif. Si le niveau atteint le segment de mesure OP, le signal de sortie saute à sa valeur minimale (4 mA / 0 V).

La position du segment de mesure OP n'a pas d'influence sur la pente de la courbe caractéristique.

5.4.2 Forme du signal analogique sans protection anti-debordement :

[ \text{[MEdl]} = [\text{Auto}] \text{ ou } [\text{OP}] = [\text{OFF}] \text{ (protection anti-debordement OP désactivée!)} ]

A:zone active L:niveau

[MEdl] = [Auto] ou [OP] = [OFF]:

Mode de fonctionnement avec la fiabilité opérationnelle la plus faible! (→ 5.2.1) .

5.5 Fonctions de commutation

L'appareil signale à l'aide de la sortie de commutation (OUT1) que les valeurs limites régliées sont dépassées ou que le niveau est inférieur à la valeur limite réglée.

Fonctions de commutation sélectionnables :

• Fonction hysteresis / normalement ouvert (Fig. 5-8): [ou1] = [Hno].
• Fonction hystérisis / normalement fermé (Fig. 5-8): [ou1] = [Hnc].

D'abord le seuil d'enclenchement [SP1] est régle, ensuite le seuil de dé-clenchement [rP1] avec la différence souhaïée.

L'hystérisis pour la protection anti-debordement OP est fixe.

• Fonction fenêtre / normalement ouvert (Fig. 5-9): [ou1] = [Fno].
• Fonction fenêtre / normalement fermé (Fig. 5-9): [ou1] = [Fnc].

La largeur de la fenêtre peut être réglée par la différence entre [FH1] et [FL1]. [FH1] = valeur supérieure, [FL1] = valeur inférieure.

Fig. 5-8 Fig. 5-9

L: niveau

HY: hysteresis

FE: fenêtre

5.6 Offset pour l'affichage du niveau réel de la cuve

La distance entre le fond de la cuve et le bord inférieur de la sonde peut etre saisie comme valeur d'offset [OFS]. Ainsi, l'affichage et les seuils de commutation se referent au niveau reel (point de reference = fond de la cuve).

Pour [OFS] = [0]: Le bord inférieur de la sonde sert de referencia.

L'offset réglé se refère seulement à l'affichage sur l'appareil. Il n'a pas d'effet sur la sortie analogique, ni sur la valeur process transmise via IO-Link. Cependant, le paramètre OFS est transmis correctement via IO-Link et peut ainsi être pris en compte.

Plus d'informations (→ 5.8)

5.7 Etat défini en cas de défaut

Pour chacune des sorties un etat en cas de defaut peut etre definite. Si un defaut de l'appareil est detecte ou si la qualite du signal tombe en dessous d'une valeur minimale,les sorties passent a un etat definite.Le comportement des sorties en cas de defaut est reglablea l'aide des parametes [FOU1],[FOU2] (→ 10.3.8)

5.8 IO-Link

Cet apparéil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'un maître IO-Link.

L'interface IO-Link permet l'accès direct aux données de process et de diagnostic et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement.

De plus, la communication est possible via un raccordement point-à-point avec un cable adaptateur USB.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

6 Montage

L: longueur de la tige
M: zone pour les éléments de
c: montage longueur d'extension maximale

B: objet métallique dans la cuve

Tab. 6-1
	LK3122	LK3123	LK3124
	[cm] [inch] [cm] [inch] [cm] [inch]
L (longueur de la tige) 26,4 10,4 47,2 18,6 72,8 28,7
M (zone de montage)	14,0 5,5	23,0 9,1	36,0 14,2
c (longueur d'extension max.)*

• Valable pour le montage selon l'illustration (l'épaisseur du couvercle de la cuve n'est pas pris en compte ; l'élement de montage ne dépasse pas sur l'intérieur de la cuve). Sinon, prendre en compte la zone de montage M.

6.1 Notices de montage pour le fonctionnement avec protection anti-debordement

[MEdI] = [CLW . . .] ou [OIL . . .]; [OP] = [valeur ...] (Protectionanti - debordementOPactivee !)

Il est permitted de fixer les éléments de montage dans la zone de montage (M) (Fig. 6-1).

Respecter la longueur d'extension maximale admissible (c) selon Tab. 6-1.
Respecter les distances minimales selon Fig. 6-1 et Tab. 6-2.
Respecter les remarques sur la protection intégrée anti-debordement!

La protection anti-debordement OP doit :

1. être située en dessous de l'objet de montage.
2. être régée à une distance minimale (y). La distance minimale est mesure entre le bord inférieur de l'objet de montage et la valeur OP.

Tab. 6-2
	MEdI = CLW.1 MEdI = CLW.2, OIL.1 MEdI = OIL.2
	[cm] [inch] [cm] [inch] [cm] [inch]
x 2,0 0,8 3,0 1,2 4,0 1,6
u 1,0 0,4 1,0 0,4 1,0 0,4
y (LK3122) 2,5 1,0 3,5 1,4 4,5 1,8
y (LK3123) 4,5 1,8 5,5 2,2 6,5 2,6
y (LK3124) 6,0 2,4 7,0 2,8 8,0 3,2
v 4,5 1,8 4,5 1,8 4,5 1,8
w 4,0 1,6 5,0 2,0 6,0 2,4

Aide au calcul pour [OP] (→ 13.3)

6.2 Notices de montage pour le fonctionnement sans protection anti-debordement

[ \text{[MEdI]} = [\text{Auto}] \text{ ou } [\text{OP}] = [\text{OFF}] \text{ (protection anti-debordement OP désactivée!)} ]

6.2.1 Montage dans la zone inactive

Entre le niveau maximal (b1) et la zone inactive (l1), il faut respecter la distance minimale (a1) (Fig. 6-2 et Tab. 6-3)!

Fixer l'appareil à l'aide d'éléments de montage dans la zone inactive (I1). La longueur d'extension (c) ne doit pas être plus grande que (I1) (Tab. 6-3).
Assurer que le niveau maximal (b1) ne peut pas etre depasse après le montage (Tab. 6-3).
Prendre en compte d'autres distances minimales selon Tab. 6-4.

11 / 12 : zones inactives

A:zone active
a1: distance minimale de la zone inactive (I1) au niveau maximal (b1)
b1 : niveau max. à partir du bas du capteur (sans offset)
c:longueur d'extension (longueur d'extension max.Tab.6-1)

Tab. 6-3
	LK3122	LK3123	LK3124
	[cm]	[inch]	[cm]	[inch]
I1	5,3	2,1	6,0	2,4	10,4	4,1
A	19,5	7,7	39,0	15,4	58,5	23,0
a1	1,0	0,4	1,5	0,6	2,5	1
b1	20,0	7,9	39,5	15,6	59,5	23,4

6.2.2 Montage dans la zone active

Entre le niveau maximal (b2) et l'objet de montage, il faut respecter la distance minimale (a2) (Fig. 6-3 et Tab. 6-4)!

Fixer des éléments de montage dans la zone de montage (M) (Fig. 6-1). Respecter la longueur d'extension maximale admissible (c) (Tab. 6-1).
Assurer que le niveau maximal (b2) ne peut pas etre dépasse après le montage: (b2) = (L) - (c) - (a2) (sans offset)
Prendre en compte d'autres distances minimales selon Tab. 6-4.

c:longueur d'extension (longueur d'extension max.Tab.6-1)
a2: distance minimale de l'objet de montage au niveau maximal (b2)
b2 : niveau max. à partir du bas du capteur

Tab. 6-4
	MEdI = CLW.1 MEdI = CLW.2, OIL.1 MEdI = OIL.2 / Auto
	[cm] [inch] [cm] [inch] [cm] [inch]
x	2,0	0,8	3,0	1,2	4,0	1,6
u	1,0	0,4	1,0	0,4	1,0	0,4
a2 (LK3122)	2,0	0,8	2,5	1,0	3,0	1,2
a2 (LK3123)	4,0	1,6	4,5	1,8	5,0	2,0
a2 (LK3124)	6,0	2,4	7,0	2,8	8,0	3,2
v*)	4,5	1,8	4,5	1,8	4,5	1,8
w*)	4,0	1,6	5,0	2,0	6,0	2,4

*) → Fig. 6-1

En cas de détention automatique du fluide [MEdl] = [Auto] ou de protection anti-debordement désactivée [OP] = [OFF], le capteur se réinitialise automatiquement chaque fois qu'il est mis sous tension et s'adapte au fluide et à l'environnement de montage. La zone active / l'étendue de mesure ne doit pas être complètement couverte par le fluide! Ceci est garantie par les distances minimales indiquées. Des distances insuffisantes peuvent entraîner des désactivations et des dysfonctionnements!

6.3 Autres remarques sur le montage

• En cas de montage dans des tuyaux plastiques / cuves plastiques, le diamètre interieur du tuyau doit être min. 12,0 cm (4,8 inch). Installer le capteur au centre.
• En cas de montage dans des tuyaux métalliques, le diamètre interieur du tuyau (d) doit être au moins de :

6.3.1 Marquage de la hauteur d'installation

Fixer la hauteur d'installation reglee a l'aide de la pince pour tuyau en acier inox fournie.

Si le détecteur est enlevé de la fixation pour des travaux d'entretien, la pince sert de butée lors du remontage. De ce fait, un déréglage non intentionnel du capteur est exclu. Ceci est notamment nécessaire pour le bon fonctionnement de la protection anti-debordement OP.

Fixer la pince pour tuyau en acier inox fournie à l'aide d'une tenaille usuelle.

Assurer le bon positionnement de la pince.
Le démontage de la pince entrainera sa destruction.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

Couleurs des fils conducteurs		2 1 3 4	1 BN L+ 2 WH OUT2 4 BK OUT1 3 BU L-
BK noir
BN brun
BU bleu
WH blanc
			OUT1: sortie de commutation / IO-Link OUT2: sortie analogue Couleurs selon DIN EN 60947-5-2
Exemples de raccordement
1 x commutation positive /1 x analogue 1			x commutation négative / 1 x analogue
1 BN L+ 2 WH 4 BK 3 BU L-			1 BN L+ 4 BK 2 WH 3 BU L-
2: OUT 2 4: OUT 1

Pour assurer un bon fonctionnement, le boîtier du capteur doit être relié électriquement à l'électrode de masse (mise à la terre).

Pour ce faire, utiliser la connexion boîtier (voir schéma) ainsi qu'un cable court avec une section de 1,5mm² minimum.

En cas d'utilisation de cuves métalliques, la paroi de la cuve sert d'électrode de masse.

En cas d'utilisation de cuves plastiques, une electrode de masse doit être installée, par ex. une tôle métallique dans la cuve, parallèle à la sonde. Respecter les distances minimales à la sonde.

FR

8 Éléments de service et de visualisation

1 à 8 : LED indicatrices

LED 1 indication en cm

LED 2 indication en inch

LED 3 - 7 non utilisées

LED 8 état de commutation OUT1 (allumée si la sortie 1 est commutée)

9: Bouton [Mode/Enter]

- Sélection des paramètres et confirmation des valeurs de paramètres

10: Bouton [Set]

- réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois)

11: Affichage alphanumeric, 4 digits

- affichage du niveau actuel

- affichage des paramètres et valeurs de paramètres

- affichage de fonctionnement et de défauts

9 Menu

9.1 Structure de menu

Les points de menu grisés par ex. [cOP] ne sont actifs qu'après la sélection des paramètres assignés.

10 Paramétrage

10.1 Paramétrage général

1	Mode/EnterSet	SP1	Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaïté soit affché. Pour la sélection de paramètres dans le menu étendu (niveau de menu 2): Sélectionner [EF] et appuyer brieve-ment sur [Set].
2	Mode/EnterSet	100 ↓ 140	Appuyer sur [Set] et le maintainir appuyé. > La valeur de paramètre actuelle clignote pendant 5 s. > La valeur est augmentée* (pas à pas en appuyant sur le bouton plusieurs fois ou en continu en le maintainant appuyé).
3	Mode/EnterSet	SP1	Appuyer brièvement sur [Mode/Enter] (= confirmation). > Le paramètre est indiqué de nouveau; la nouvelle valeur de paramètre réglée devient effective.
4	Changer d'autres paramètres: • Recommencer par l'étape 1.		Terminer le paramétrage: • Attendre 30 s ou appuyer sur [Mode/Enter] etMAININER. • La valeur mesurée actuelle est indiquée. • L'archer [Mode/Enter], • le paramétrage est terminé.

*Réduire la valeur du paramètre : Laisser l'affichage aller jusqu'à la valeur de réglage maximum.
Ensuite, le cycle recommence à la valeur de réglage minimum.

Timeout: Si lors de la programmationaucunbouton n'estappuyépendant30s,l'appareilretourneau mode de fonctionnement normal sans modificationdes valeurs(exception:cOP).

Verrouiller / déverrouiller : L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle (réglage usine : non verrouillé).

S'assurer que l'appareil est en mode de fonctionnement normal.

Pour verrouiller :

Appuyer sur les deux boutons simultanément pendant 10 s.

[Loc] est affché.

Pour déverrouiller :

Appuyer sur les deux boutons simultanement pendant 10 s.

[uLoc] est affché.

L'appareil peut êtreprogrammé avant ou après l'installation.

Exception: Pour le réglage de la protection anti-debordement [cOP] l'appareil doit être installé dans la cuve.

10.2 Réglages de base

Plages de réglage de tous les paramètres : (→ 13)

Réglages usine de tous les paramètres : (→ 15)

10.2.1 Réglage de l'unité de mesure [uni]

Entrer [uni] avant d'entrée les valeurs SPx, rPx, OP ou OFS.

Ceci prévient de mauvais réglages non intentionnels!

Sélectionner [uni].
Définir l'unité de mesure : [cm] ou [inch].

10.2.2 Régler l'offset [OFS]

La distance entre le fond de la cuve et le bord inférieur de la sonde peut etre saisie comme valeur d'offset (→ 5.6)

Régler [OFS] avant la saisie des valeurs pour SP1, rP1 ou OP.

Ceci prévient de mauvais réglages non intentionnels!

Sélectionner [OFS].

Régler la valeur pour l'offset. Prendre en compte l'unité de mesure [uni] réglée.

10.2.3 Régler le fluide [MEdl]

► Sélectionner [MEdl]. ► Régler la sensibilité appropriée pour le fluide à détecter. [CLW.1] = eau, fluides aqueux, liquides de lubrification [CLW.2] = eau, fluides aqueux, liquides de lubrication pour les températures > 35 °C (utilisation dans un tube isolant thermique) [OIL.1] = huiles avec une haute constante diélectrique (par ex. des huiles synthétiques spécifique) [OIL.2] = huiles avec uneasse constante diélectrique (par ex. huiles minérales) [Auto] = détention automatique du fluide

MEdl

Pour des huiles, selectionner le réglage [OIL.2] en cas de doute.
Tester le fonctionnement correct sur l'application reelle!

Avec les réglages [CLW.1] et [CLW.2], des dépôts (par ex. copeaux métalliques) sont supprimés.

Avec les réglages [OIL.1] et [OIL.2], une couche d'eau ou de copeaux (avec une constante dielectrique élevé) de quelques cm est supprimée. Si aucune couche d'huile n'est présente (ou si elle est très faible), la couche au fond est détectée.

Avec le réglage [MEdl] = [Auto], la protection anti-debordement n'est pas disponible, ainsi les points de menu [OP] et [cOP] ne sont pas disponibles.

10.2.4 Régler la protection anti-debordement [OP]

Respecter les distances minimales et les remarques sur le montage. Définir la position de la protection anti-debordement OP. La protection anti-debordement OP est désactivée avec l'options [OP] = [OFF].

OP

Régler [OP] avant [SP1] ou [FH1].

Si [OP] est réduit à une valeur ≤ [SP1] / [FH1] après le réglage de [SP1] / [FH1], la valeur [SP1] / [FH1] se déplace vers le bas.
Si [OP] est augmente, [SP1] / [FH1] est également augmente si [OP] et [SP1] / [FH1] sont proches l'un de l'autre (1 x pas).

Si la protection anti-debordement est désactivée [OP] = [OFF] ou [MEdl] = [Auto], le bon fonctionnement du capteur doit être vérifié avec unsoon très particulier. Cette vérification doit inclure la mise sous et hors tension ainsi que des états de fonctionnement particuliers comme par ex. des cuves très pleines, d'eventuelles mesures de maintenance et de nettoyage.

Avec le réglage [OP] = [OFF], le point de menu [cOP] n'est pas disponible.

10.2.5 Régler la protection anti-debordement [cOP]

Ne régler la protection anti-debordement OP que si le capteur est installé.

Si possible, faire le réglage avec la cuve vide!

Un remplissage partiel de la cuve est permitted.

S'assurer que la protection anti-debordement OP n'est pas couverte par le fluide! Respecter la distance minimale entre la protection anti-debordement OP et le niveau (→ Tab. 10-1).

► Sélectionner [cOP]. ► Appuyer sur [Set] et maintainir appuyé. > [cOP] clignote pendant quelques secondes, ensuite un affichage permanent indique que le réglage est en train d'être effectué. > ÀpRES un réglage réussi, [donE] est indiqué. ► Confirmer en appuyant sur [Mode/Enter]. > Si le réglage est non réussi, [FAIL] est indiqué. ► Si nécessaire, baisser le niveau ou corriger la position de la protection anti-débordement [OP] et repêter l'opération de réglage.

cOP

Distance minimale entre la protection anti-debordement OP et le niveau pendant le réglage :

Tab. 10-1
	[cm] [inch]
LK3122 2,0 0,8
LK3123 3,5 1,4
LK3124 5,0 2,0

La position de la protection anti-debordement OP peut être déterminée en consultant le paramètre [OP]. Eventuellement prendre en compte l'offset.

Le niveau actuel doit être déterminé manuellement car l'appareil n'est pas opérationnel avant le réglage.

Si la protection anti-debordement est activée ([OP] = [valeur...]), un régla-ge [cOP] doit être effectué quand :

• [MEdl] ou [OP] a été changé. Dans ce cas, est indiqué sur l'affichage.
• La position de montage (hauteur, position) a eté changée.
• Le raccordement entre le capteur et la terre de la cuve a ete modifie (par ex. la longueur du cable de raccordement).

Si la protection anti-debordement est désactivée [MEdl] = [Auto] ou [OP] = [OFF], il faut que l'appareil, pour adopter les réglages de base et pour l'adaptation à l'environnement de montage :

1. soit installé dans l'application.
2. soit réinitialisé.

Mise hors tension et ensuite de nouveau sous tension.

10.3 Réglage des signaux de sorties

10.3.1 Régler la fonction de sortie [ou1] pour OUT1 (sortie de commutation)

► Sélectionner [OU1] et régler la fonction de commutation : [Hno] = fonction hystérésis / normalement ouvert [Hnc] = fonction hystérésis / normalement fermé [Fno] = fonction fenêtre / normalement ouvert [Fnc] = fonction fenêtre / normalement fermé Si la sortie de commutation est utilisé en tant que protection antiDébor-dement, le réglage [ou1] = [Hnc] (normalement fermé) est recommendé. Grâce à la fonction normalement fermé, même les ruptures de fils ou du cable peuvent être détectées.

ou1

10.3.2 Régler la fonction sortie [ou2] pour OUT2 (sortie analogue)

► Sélectionner [ou2] et régler la fonction de sortie : [I] = sortie courant 4..20 mA [U] = sortie de tension 0...10 V [InEG] = sortie courant 20...4 mA (inversée) [UnEG]= sortie de tension 10...0 V (inversée)

ou2

10.3.3 Définir les seuils de commutation [SP1] / [rp1] (fonction hysteresis)

S'assurer que la fonction [Hno] ou [Hnc] est réglée pour [ou1]. D'abord régler [SP1], ensuite [rP1]. Sélectionner [SP1] et régler la valeur du seuil haut à laquelle la sortie commute. Sélectionner [rP1] et régler la valeur du seuil bas à laquelle la sortie commute.	SP1
	rP1

[rP1] est toujours inférieur à [SP1]. Seules des valeurs qui sont inférieures à [SP1] sont acceptées. Si [SP1] est déplace, [rP1] se déplace également tant que la limite inférieure de la plage du réglage n'est pas atteinte.

10.3.4 Définir les seuils de commutation [FH1] / [FL1] (fonction fenêtre)

S'assurer que la fonction [Fno] ou [Fnc] est régée pour [ou1]. D'abord régler [FH1], ensuite [FL1]. Sélectionner [FH1] et régler la valeur limite supérieure de la plage acceptable. Sélectionner [FL1] et régler la valeur limite inférieure de la plage acceptable.	FH1
	FL1

[FL1] est toujours inférieur à [FH1]. Seules les valeurs inférieures à [FH1] sont acceptées. Si [FH1] est déplace, [FL1] se déplace également tant que la limite inférieure de la plage du réglage n'est pas atteinte.

10.3.5 Régler la temporisation de commutation [dS1] pour la sortie de commutation

► Sélectionner [dS1] et saisir une valeur entre 0,0 et 60 s. La temporisation de commutation s'effectue selon la directive VDMA.

dS1

10.3.6 Régler la temporisation au déclenchement [dr1] pour la sortie de commutation

► Sélectionner [dr1] et saisir une valeur entre 0,0 et 60 s. La temporisation de commutation s'effectue selon la directive VDMA.

dr1

10.3.7 Définir la logique de commutation [P-n] pour la sortie de commutation

► Sélectionner [P-n] et régler [PnP] ou [nPn].

P-n

10.3.8 Comportement des sorties en cas de défaut [FOUx]

► Sélectionner [FOUx] et saisir une valeur : [On] = Sortie de commutation fermée en cas de défaut. Sortie analogique passé à > 21 mA / 10 V en cas de défaut. [OFF] = La sortie est ouverte en cas de défaut. Sortie analogique passé à < 3,6 mA / 0 V en cas de défaut. Un cas de défaut est, par ex.: défaut matériel, qualité du signal trop faible. Un débordement n'est pas considéré comme un défaut (→ 12.3).

FOU1 FOU2

10.3.9 Configuration de l'afficheur [diS]

► Sélectionner [diS] et saisir une valeur : [On] = L'affichage est activé en mode de fonctionnement. Rafraîchissement de la valeur mesurée toutes les 500 ms. [OFF] = L'affichage est désactivé en mode de fonctionnement. En appu-yant sur l'un des boutons, la valeur mesurée actuelle est indiquée pendant 30 s. Les LED indicate rices restent actives même si l'affichage est désactivé.

diS

10.3.10 Remetre tous les paramètres au réglage usine [rES]

► Sélectionner [rES]. ► Appuyer sur [Set] et maintainir appuyé jusqu'à ce que [----] soit affché. ► Appuyer brièvement sur [Mode/Enter]. > L'appareil redémarre et est de nouveau à l'état de livraison.

rES

11 Remarques sur le paramétrage via IO-Link

A l'etat de livreaison, le type d'appareil LK31xx n'est pas opérationnel.

D'abord, la protection anti-debordement OP intégrée (overflow prevention) doit être réglée.

Selon l'application, le réglage de l'OP peut se faire de différentes manières :

• directement sur l'affichage de l'appareil (→ 10) .
• via un outil IO-Link (par ex. LR DEVICE), bouton "Teach_OP [cOP]".
• via le système de commande :

Ecrire la valeur 208 sur l'index 2 de l'IO-Link (longueur : 1 octet).

Le réglage de l'OP ne fait pas partie du Data Storage.

Un simple remplacement (par ex. en cas de défaillance de l'appareil) n'est donc possible que sous réserve : Le réglage de l'OP doit être effectué manuellement sur le nouvel apparéil - soit à l'aide des touches de fonction, soit via IO-Link. L' apparéil ne repasse en transmission cyclique des données de process que lorsque le réglage de l'OP a été effectué avec succès.

Après une remise aux réglages usine (bouton "restaurer les réglages usine"), l'appareil redémarre et se trouve de nouveau en état de livreaison.

12 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode de fonctionnement (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramétres régés.

Vérifier le bon fonctionnement de l'appareil.

12.1 Affichages de fonctionnement

Tab. 11-1
[----] (en continu) Phase d'initalisation après la mise sous tension
[valeur numérique] + LED 1	Niveau actuel en cm
[valeur numérique] + LED 2	Niveau actuel en inch
LED 8 Etat de commutation	OUT1 (allumée si la sortie 1 est com-mutée)
[----] Niveau en dessous de la zone active
[FULL] + [valeur numé- rique] en alternance	La protection anti-débordement OP est atteinte (avertisse- ment de débordement) ou le niveau est au-dessus de la zone active.
= = = = =	Le réglage [cOP] de la protection anti-débordement OP est nécessaire.
[Loc] Appareil verrouillé par touches de commande ; aucun para-métrage possible. Pourdéverrouiller, appuyer sur les deux boutons de réglage pendant 10 s.
[uLoc] L'appareil est déverrouillé / paramétrage de nouveau possi-ble.
[C.Loc] L'appareil est verrouillétemporairement. Paramétrage actif via IO-Link (blocage temporaire).
[S.Loc] Le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.

12.2 Affichage des valeurs de paramètres régliées

Appuyer brievement sur [Mode/Enter] (si nécessaire, repeter plusieurs fois).

La structure du menu est parcourue jusqu'au paramètre souhaité.
Appuyer brievement sur [Set].
La valeur du paramètre correspondante est affichée pendant 30 s sans la changer.

12.3 Messages d'erreur

Tab. 11-2
	Cause possible Actions recommendées
[Err] Défaut dans l'électronique. ▷ Remplacer l'aparèil.
[SEnS]	• Sources parasites (par ex. CEM) • Mauvais câblage • Tension d'alimentation per-turbée	▷ Vérifier le raccordement électrique ▷ Vérifier le raccordement entre le capteur et la terre de la cuve.
[FAIL]	Défaut lors du réglage de la protection anti débordement OP : • Pendant le réglage, la protection anti débordement est couverte par le fluide. • La protection anti débordement est encrassée. • Les distances minimales sont trop faibles. • Un élément de montage a été détecté le dessous de la protection anti débordement. • Valeur mesurée n'est pas constante.	▷ Abaisser le niveau, si possible. ▷ Nettoyer la sonde. ▷ Suivre les instructions de montage ▷ Corriger la position de la protection anti débordement OP. ▷ Répéter le réglage. ▷ Désactiver OP (→5.2.1)
[SC1] + LED 8	Clignotant : court-circuit de la sortie de commutati-on OUT1.	▷ Eliminer le court-circuit.
[PArA] Paramètres défectueux ▷ Remmettre aux réglages usine [rES].

12.4 Comportement de la sortie en différents modes de fonctionnement

Tab. 11-3
	OUT1 OUT2*
Phase d'initialisation ouverte	0 mA
La protection anti-déborde-ment OP n'est pas réglée	ouverte 3,5 mA
La protection anti-débor-dement OP est régée ou désactivée, fonctionne-ment normal.	selon valeur process et réglage [ou1]	selon valeur process 4...20 mA
Défaut	ouverte si [FOU1] = [OFF] fermée si [FOU1] = [On]	< 3,6 mA si [FOU2] = [OFF] > 21 mA si [FOU2] = [On]
* Si sélection de la fonction de sortie [ou2] = [I]

13 Données techniques

Données techniques et schéma d'encombrement sur www.ifm.com.

13.1 Valeurs de réglage [OFS]

Tab. 12-1
	[cm] [inch]
Plage de réglage 0...200,0 0...78,8
	LK3122 LK3123	LK3124	LK3122 LK3123	LK3124
Increments 0,5 1 0,2 0,5

13.2 Valeurs de réglage [OP]

Tab. 12-2
LK3122 LK31		23 LK3124
[cm] [inch] [cm]		[inch] [cm] [inch]
20,4 8,	0 40,7 16,	0 61 23	9
19,1 7,	5 38,3 15,	1 57 22	4
17,9 7,	1 35,8 14,	1 53 21	0
16,7 6,	6 33,4 13,	1 50 19	5
15,5 6,	1 31,0 12,	2 46 18	1
14,3 5,	6 28,5 11,	2 42 16	7
13,0 5,	1 26,1 10,	3 39 15	2
11,8 4,	7 23,6 9,	3 35 13,8
10,6 4,	2 21,2 8,	3 31 12,3
9,4 3,	7 18,8 7,	4 28 10,9
8,2 3,	2 16,3 6,	4 24 9,5
6,9 2,	7 13,9 5,	5 20 8,0

Les valeurs indiquées pour [OP] se réfèrent à la distance entre OP et le bord inférieur de la sonde.

Les valeurs s'appliquent à [OFS] = [0].

Pour [OFS] > [0] , les valeurs augmentent par la valeur OFS réglée.

Exemple LK3122: Selon Tab. 12-2, OP doit être régle sur le segment 20,4 cm.

[OFS] = 7,0 cm

[OP] doit être régle sur 20,4cm + 7,0cm = 27,4cm

13.3 Aide au calcul [OP]

Pour le fonctionnement correct de la protection anti-debordement OP, il faut respecter la distance minimale (y) (Fig. 12-1) (→ 6.1) .

Les cohérences suivantes s'appliquent (Fig. 12-1):

B+c=L+u et B=z+y

B:hauteur de la cuve L:longueur d'extension (maximum (→6)) y:hauteur de réponse OP souhaiée à partir du haut (minimum (→6.1), maximum (→13.2))

u:distance de la tige au fond de la cuve z:hauteur de réponse OP souhaiée à partir du bas (maximum :z<L-c-y ou z<B-y)

13.3.1 Réglage "à partir du haut"

La distance souhaitatione (y) de la protection anti-debordement OP "a partir du haut" est prédéfinie.

• Sans offset ([OFS] = [0]): [OP] = L - c - y
• Avec offset ([OFS] = u): [OP] = L - c - y + u

ou

[OP] = B - y

ExempleLK3122：

Avec offset: [OP] = 26,4 cm - 3,0 cm - 5,0 cm + 1,0 cm

= 1 9, 4 cm

Fig. 12-1

13.3.2 Réglage "à partir du bas"

La hauteur de réponse (z) de la protection anti-debordement OP à partir du fond de la cuve est prédéfinie.

• Sans offset ([OFS] = [0]): [OP] = z - u
• Avec offset ([OFS] = u): [OP] = z

Example :

z = 18,0 cm (a partir du fond de la cuve), u = 1,0 cm

Avec offset: [OP] = 18,0 cm

Arrondir la valeur calculée vers la valeur inférieure la plus proche qui peut être réglée (→ 13.2) .

13.4 Plages de réglage seuils de commutation pour niveau

Tab. 12-3
	LK3122	LK3123	LK3124
	[cm] [inch]	[cm] [inch]	[cm] [inch]
[SP1] / [FH1]	2,5...20,0	7,8	3,5...39	0,1,4...15,4	6...59	2,5...23,5
[rP1] / [FL1]	2,0...19,5	7,6	3,0...38	5,1,2...15,2	5...58	2,0...23,0
Incréments	0,5	0,2	0,2	1	0,5

Les valeurs s'appliquent à [OFS] = [0].

Pour [OFS] > [0] , elles augmentent par la valeur OFS réglée.

La valeur affichée quand le point de commutation est atteinte :

affichage = 20,0cm + 7,0cm = 27,0cm

14 Entretien / nettoyage / changement de fluide

En cas de montage et démontage de l'appareil pour des raisons d'entretien et de nettoyage :

S'assurer que la pince pour tuyau en acier inox est fixée sur le capteur.

La hauteur et la position d'installation doivent être exactement reproductibles!
Demonter et nettoyer le capteur / effectuer des operations de maintenance.
Installer le capteur exactement dans la même position. Sinon, vérifier le paramètre [OP] et repeter [cOP].

14.1 Consignes de maintenance pour le fonctionnement sans protection anti-debordement

[ \text{[MEdI]} = [\text{Auto}] \text{ ou } [\text{OP}] = [\text{OFF}] \text{ (protection anti-debordement OP désactivée!)} ]

L'appareil doit être réinitialisé dans les cas suivants (mise hors tension et ensuite de nouveau sous tension):

• après tous les travaux d'entretien
• après les travaux de nettoyage (par ex. nettoyage de la sonde à jet d'eau)

• lorsque le détecteur a été enlevé de la cuve et installé de nouveau durant le fonctionnement

• lorsque la zone active du détecteur a eté touchee par la main ou des objets mis à la terre (par ex. tournevis, lance de nettoyage)

• si le raccordement entre le capteur et la paroi de la cuve/électrode de masse a été modifié
• après le changement de fluides avec des constantes dielectriques fortement différentes. En cas de selection manuelle du fluide, le réglage [MEdI] doit d'abord être adapté.

15 Réglage usine

	Réglage usine Réglages			par l'utilisateur
	LK3122	K3123	LK3124
SP1 20,0 39,0 59
rP1 19,5 38,5 58
OP 20,4 40,7 61
MEdI CLW.1
cOP ----
rES ----
ou1 Hnc
ou2 |
dS1 0.0
dr1	0.0
uni	cm
P-n	PnP
OFS	0
FOU1	OFF
FOU2	OFF
diS	On

Plus d'informations sur www.ifm.com
