Type de produit	Tube protecteur à souder
Marque	IFM
Modèle	E37450
Catégorie	Accessoire industriel
Usage prévu	Protection des capteurs de température contre les fluides agressifs, hautes pressions et vitesses élevées ; permet le remplacement du capteur en fonctionnement
Matériau	Acier inoxydable
Type de montage	À souder
Procédure de soudage	Points de fixation à distance égale (en croix), puis soudures entre les points ; respecter des pauses pour éviter la surchauffe
Finition de surface (si raccord à souder)	Surface de contact alimentaire lisse (Ra < 0,8 µm) conforme EHEDG 9 et 35
Couple de serrage du capteur	30...50 Nm
Entretien après soudage	Laisser refroidir, nettoyer le filetage et graisser avec une graisse appropriée
Remplacement du capteur	Possible pendant le fonctionnement
Sécurité	Installation par personnel qualifié ; évaluation des risques par l'installateur
Documents fournis	Notice d'utilisation, données techniques et homologations via code QR ou site ifm.com
Réparabilité	Non réparable ; remplacer en cas de dommage
Pièces détachées	Aucune pièce détachée disponible

FOIRE AUX QUESTIONS - E37450 IFM

Comment installer le tube protecteur E37450 ?

Souder en appliquant des points de fixation à distance égale (en croix) pour une retenue suffisante, puis appliquer les soudures entre les points. Respecter des pauses pour éviter la surchauffe. Après soudage, laisser refroidir, nettoyer le filetage et graisser avec une graisse appropriée. Visser le capteur dans le raccord et serrer à un couple de 30...50 Nm.

Quel est l'usage prévu de ce tube protecteur ?

Le tube protecteur protège les capteurs de température contre les influences nuisibles comme les fluides agressifs, les hautes pressions et les vitesses élevées. Il permet également le remplacement du capteur pendant le fonctionnement.

Quelles sont les consignes de sécurité à respecter ?

Lire le document avant la mise en service. Le produit doit être utilisé uniquement pour l'usage prévu et pour les fluides admissibles. L'installation, le raccordement, la mise en service et l'entretien doivent être effectués par du personnel qualifié autorisé par le responsable de l'installation. L'installateur doit réaliser une évaluation des risques.

Comment nettoyer le tube protecteur après soudage ?

Après soudage, laisser la pièce refroidir, puis nettoyer le filetage et le graisser avec une graisse appropriée et homologuée pour l'application.

Quel est le couple de serrage recommandé pour le capteur ?

Le couple de serrage pour visser le capteur dans le raccord est de 30 à 50 Nm.

Puis-je remplacer le capteur sans arrêter le processus ?

Oui, le tube protecteur est conçu pour permettre le remplacement du capteur pendant le fonctionnement.

De quel matériau est fabriqué le tube protecteur ?

Le tube protecteur est en acier inoxydable, adapté aux applications industrielles.

Où trouver des informations techniques supplémentaires ?

Scannez le code QR sur l'appareil ou l'emballage, ou consultez le site www.ifm.com pour la notice d'utilisation, les données techniques et les homologations.

Que faire si le tube protecteur est endommagé ?

En cas d'endommagement, remplacez le tube protecteur. N'utilisez pas un produit endommagé. Le fabricant décline toute responsabilité en cas de mauvaise utilisation.

Comment souder correctement le tube protecteur ?

Appliquez les points de soudure à distance égale (en croix) pour garantir une force de retenue. Appliquez les soudures en face les unes des autres entre les points de fixation. Respectez des pauses suffisantes pour éviter que le tube ne devienne brûlant ou ne se déforme par surchauffe.

MODE D'EMPLOI E37450 IFM

Tube protecteur à souder

E30403

E374x0

E374x1

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu (→ Usage prevu).
• Utiliser le produit uniquement pour lesFluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des domages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électric, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
  Assurer une protection efficace du produit contre l'endommagement.

3 Usage prévu

Le tube protecteur protège les capteurs de température contre les influences nuisibles comme par ex. des fluides agressifs, des haute pressions et des vitesses de début élevées.

Le tube protecteur permet le remplacement du capteur pendant le fonctionnement.

4 Montage

Remarques générales sur l'opération de soudage :

L'opération de soudage doit être effectuee par des personnes competentes, selon les regles de l'art.
Utiliser des matieres et des opérations de soudage qui sont appropriées à la matière du boitier.
Les surfaces doivent etre sans souillure de tout type.
Prendre en compte une préparation avec le plus grand soin des composants.

Si des raccords à souder sont utilisés, la surface de contact alimentaire doit être lisse (rugosité de surface Ra < 0,8 μm) et la soudure doit être effectué conformément aux directives EHEDG 9 et 35.

Opération de soudage :

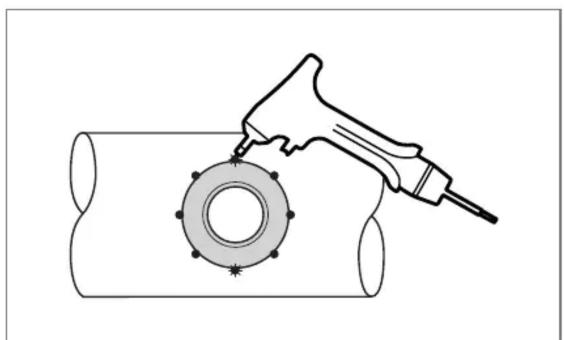

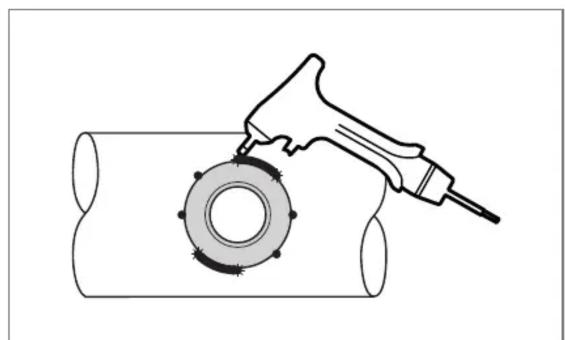

Fig. 1: Appliquer des points de fixation Fig. 2: Appliquer des soudures

Appliquer les points de soudure du tube protecteur à souder à distance égale (en croix) pour garantir une force de retenue suffisante.
Applique l'une en face de l'autre les soudures entre les points de fixation.
Respecter des pauses suffisantes entre les différentes opérations de soudage pour éviter que le tube protecteur à souder devienne brûlant ou se déforme en raison d'une surchauffe.

Après la fin de l'opération de soudage :

Laisser la piece usinée refroidir.
Nettoyer le filetage et le graisser avec une graisse appropriée et homologue pour l'application.
Visser le capteur dans le raccord et serrer. Couple de serrage : 30...50 Nm.
