Type de produit	Capteur de réflexion directe avec suppression d'arrière-plan
Marque	IFM
Modèle	OGH303
Catégorie	Capteur
Série	efector200
Principe de détection	Réflexion directe avec suppression optique de l'arrière-plan
Portée	Selon variante (voir étiquette sur l'appareil)
Alimentation	10 à 30 V DC, selon EN 50178
Raccordement	Connecteur M12 4 broches ou câble 3 fils (BN = L+, BU = L-, BK = charge)
Sortie	Sortie de commutation (charge max. 100 mA)
Fonction de commutation	OGH-DPKG : commutation obscurcissement (sortie active sans objet) ; OGH-HPKG : commutation éclairment (sortie active avec objet)
Indicateur LED	LED jaune : état de commutation (allumée selon fonction)
Matière du boîtier	Plastique (non précisé)
Protection	IP67 (typique pour la série)
Température de fonctionnement	-25 à 60 °C (typique)
Montage	Orienter la lentille vers l'objet ; mouvement transversal préférentiel
Entretien et nettoyage	Nettoyer le panneau transparent avec un chiffon doux et sec ; ne pas utiliser de solvants ou produits agressifs
Sécurité	Installation par un électricien qualifié ; respecter les normes nationales et EN 50178 ; couper l'alimentation avant raccordement
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service après-vente IFM
Informations générales	Données techniques supplémentaires sur www.ifm.com

FOIRE AUX QUESTIONS - OGH303 IFM

Comment raccorder le capteur IFM OGH303 ?

Le raccordement se fait via un connecteur 4 broches ou un câble 3 fils. Les couleurs des fils sont : BN = L+ (alimentation positive), BU = L- (alimentation négative), BK = charge (sortie). L'alimentation doit être conforme à la norme EN 50178. Attention : couper l'alimentation avant toute intervention.

Quelle est la portée du capteur OGH303 ?

La portée dépend du modèle exact et est indiquée sur l'étiquette de l'appareil. Pour les capteurs de la série OGH3xx, la portée peut varier de quelques centimètres à plusieurs mètres. Consultez l'étiquette ou la fiche technique sur www.ifm.com.

Comment nettoyer le capteur OGH303 ?

Nettoyez régulièrement le panneau transparent situé devant la lentille avec un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager le plastique. Un nettoyage régulier garantit une détection fiable.

Que signifie la LED jaune sur le capteur ?

La LED jaune indique l'état de commutation. Pour les modèles OGH-DPKG, la LED est allumée lorsqu'aucun objet n'est détecté (fonction obscurcissement). Pour les modèles OGH-HPKG, la LED est allumée lorsqu'un objet est détecté (fonction éclairment).

Quelle est la tension d'alimentation requise ?

Le capteur fonctionne sous une tension continue de 10 à 30 V DC, conformément à la norme EN 50178. Une alimentation stabilisée est recommandée pour éviter les dysfonctionnements.

Comment orienter le capteur pour une détection optimale ?

Orientez la lentille du capteur directement vers l'objet à détecter. Le mouvement de l'objet doit être de préférence transversal par rapport à la lentille. Pour d'autres directions, effectuez un test de fonctionnement dans les conditions réelles de l'application.

Le capteur OGH303 peut-il détecter des objets transparents ?

La détection d'objets transparents dépend du modèle et du réglage. Les capteurs à réflexion directe avec suppression d'arrière-plan sont généralement adaptés aux objets opaques. Pour les objets transparents, un test est nécessaire. Consultez la documentation technique IFM.

Comment tester le bon fonctionnement du capteur ?

Après installation, mettez l'appareil sous tension et vérifiez que la LED jaune s'allume en fonction de la présence ou non d'un objet. Assurez-vous que la sortie commute correctement sur la charge raccordée. Un multimètre peut être utilisé pour vérifier la tension de sortie.

Quels sont les types de sortie disponibles ?

Le capteur possède une sortie de commutation unique. Selon le modèle, elle est configurée en mode obscurcissement (OGH-DPKG) ou éclairment (OGH-HPKG). La sortie peut piloter une charge telle qu'un relais ou une entrée automate, avec un courant max de 100 mA.

Le capteur est-il résistant à l'eau et à la poussière ?

Oui, le boîtier est typiquement conçu avec un indice de protection IP67, ce qui le protège contre la poussière et l'immersion temporaire. Veillez à ce que le connecteur soit correctement vissé pour maintenir l'étanchéité.

MODE D'EMPLOI OGH303 IFM

Notice d'utilisation

Détector réflexion directe

avec suppression de l'arrière-plan

efector200

OGH3xx

OGH5xx

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat
→ Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée ("range"): (→ étiquette).

3 Montage

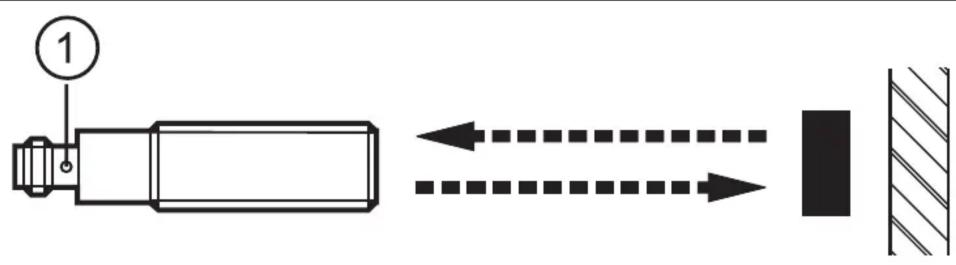

LED1:

Orienter le détecteur réflexion directe vers l'objet à détecter.

Le fixer à l'aide d'un dispositif de fixation.

Remarque :

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de l'appareil.

En cas d'autres directions de mouvement, un test de vérification préalable de bon fonctionnement doit être fait dans les conditions de l'application.

4 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de

matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.

Raccorder l'appareil comme suit : ▲

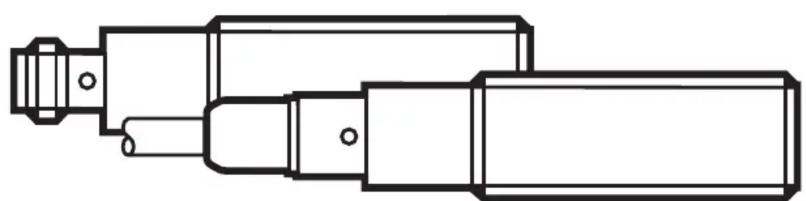

Connecteur

broche 1 = L + (broche 2 = nonraccordee) broche 3 = L - broche 4 = charge

Cable

BN = L + BU = L - BK = charge

Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir

5 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

Appareils avec fonction de commutation obscurcissement (OGH-DPKG): la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.

Appareils avec fonction de commutation éclairment (OGH-HPKG): la sortie • est commutée / la LED jaune est allumée lorsqu'un objet est détecté.

6 Maintenance, réparation et élimination

Dégager le panneau transparent situé devant la lentille de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui poursaient abîmer la matière plastique.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
