Type de produit	Détecteur à ultrasons
Marque	IFM
Modèle	UGT586
Fonctions principales	Surveillance de niveaux et détection d'objets
Méthode de détection	Réflexion directe à ultrasons
Sorties	1 sortie de commutation (OUT1), 1 sortie analogique (OUT2)
Réglage	Par bouton Teach (programmation)
Indicateurs	2 LED d'état jaunes (OUT1/OUT2), 1 LED écho verte
Raccordement électrique	Couleurs selon DIN EN 60947-5-2 : BK (noir), BN (brun), BU (bleu), WH (blanc)
Montage	Fixation par dispositif ; distance minimale 12,7 mm des parties sous tension (boîtier métallique)
Zone morte	À prendre en compte (aucune détection dans cette zone)
Réglages usine	Restauration possible via bouton Teach
Consignes de sécurité	Lecture obligatoire avant utilisation ; montage et entretien par personnel qualifié
Alimentation	24 V DC (typique pour capteurs industriels)

FOIRE AUX QUESTIONS - UGT586 IFM

Comment régler les sorties du détecteur UGT586 ?

Pour régler les sorties, démarrez le mode de programmation en appuyant sur le bouton Teach pendant 2 à 6 secondes. Ensuite, positionnez l'objet sur P1 et appuyez 1 seconde sur Teach, puis sur P2 et appuyez 1 seconde. Les LED jaunes clignotent pour confirmer.

Comment inverser le comportement des sorties ?

Appuyez sur le bouton Teach pendant plus de 6 secondes. Les LED d'état jaunes clignotent rapidement, puis brièvement. La fonction de sortie est alors inversée.

Comment restaurer les réglages usine ?

Assurez-vous qu'aucun écho n'est reçu (LED écho éteinte). Démarrez le mode de programmation (Teach 2-6 s), puis appuyez 1 seconde sur Teach. Les LED jaunes clignotent brièvement et les réglages usine sont restaurés.

Que signifient les LED sur le détecteur ?

Les deux LED jaunes (OUT1/OUT2) indiquent l'état des sorties et servent à l'aide au réglage. La LED verte indique qu'un objet ou l'arrière-plan est détecté.

Quelle est la zone morte du capteur ?

La zone morte est une distance minimale devant le capteur où aucune détection n'est possible. Consultez la fiche technique pour la valeur exacte ; elle doit être prise en compte lors de l'installation.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Raccordez les fils selon les couleurs : BK (noir), BN (brun), BU (bleu), WH (blanc). OUT1 est la sortie de commutation, OUT2 la sortie analogique. Référez-vous au schéma de la notice.

Quelles sont les consignes de sécurité importantes ?

Lisez la notice avant utilisation. Le montage, le raccordement et l'entretien doivent être effectués par du personnel qualifié. Protégez les câbles et l'appareil contre les dommages. Utilisez le produit uniquement pour les applications prévues.

Le capteur peut-il détecter des objets absorbant le son ?

Les surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement. Pour une détection fiable, évitez les matériaux absorbants ou ajustez les réglages.

Comment démarrer le mode de programmation ?

Appuyez sur le bouton Teach pendant 2 à 6 secondes. Les LED d'état jaunes clignotent à 1 Hz, indiquant que l'appareil est en mode de programmation.

Que faire si la programmation échoue ?

Si la programmation échoue, l'appareil retourne au réglage précédent. Vérifiez les positions des objets et réessayez. Assurez-vous que les LED clignotent correctement.

MODE D'EMPLOI UGT586 IFM

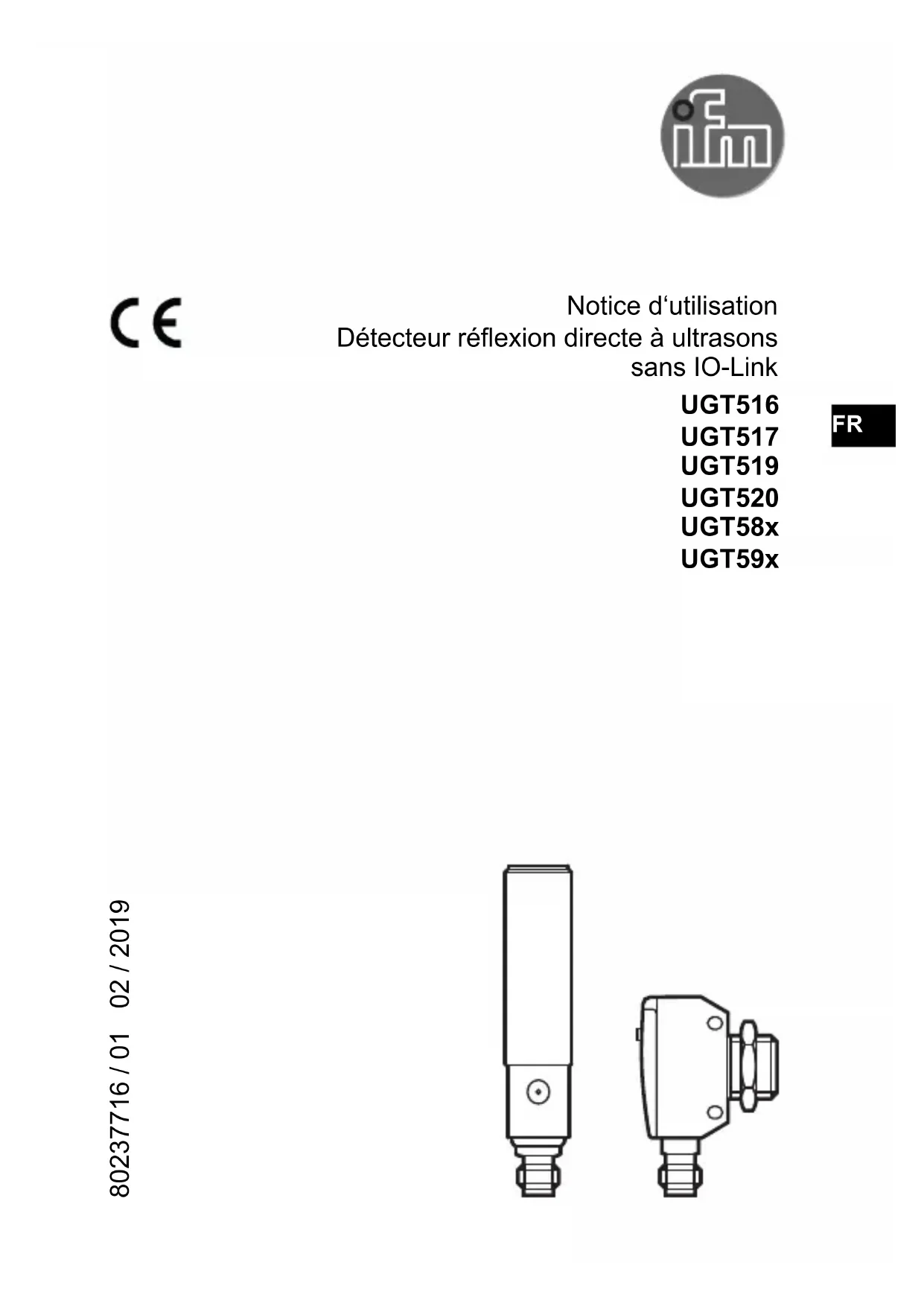

Notice d'utilisation

Déteur réflexion directe à ultrasons

sans IO-Link

UGT516

UGT517

UGT519

UGT520

UGT58x

UGT59x

80237716 / 01 02 / 2019

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

Détector à ultrasons pour la surveillance de niveaux et la détction d'objects.

4 Montage

Fixer l'appareil à l'aide d'un dispositif de fixation

1/2:LED d'etat 1/2 (jaunes), aide au réglage et indication de sortie
3: LED écho (verte), allumée lorsqu' l'objet ou l'arrière-plan est détecté
4: bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

• Tenir compte de la zone morte ( Fiche technique): Dans la zone morte, il n'y a pas de détention d'objects.

Pour apparèils avec boîtier métallique (selon UL 508) :

Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com Informations generales sur le montage et le fonctionnement.

5 Raccordement électrique

Mettre l'installation hors tension.
Raccorder l'appareil (selon le type choisi):

BK : noir

BN:brun

BU:bleu

WH:blanc

• OUT1: sortie de commutation
• OUT2 : sortie analogue

Couleurs selon DIN EN 60947-5-2

6 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le bouton Teach ( 6.1) .

6.1 Bouton Teach

6.1.1 Demarrer le mode de programmation

Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'etat 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non reussie, l'appareil returne au réglage précédent.

6.1.2 Régler le comportement des sorties

Demarrer le mode de programmation ( 6.1.1)
Positionner l'objet sur P1 (fig. 1 ou 2).
Appuyer sur le bouton Teach pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.
Positionner I'objet sur P2 (fig. 1 ou 2).
Appuyer sur le bouton Teach pendant 1 s.
Les LED d'etat 1/2 jaunes clignotent brievement (4 Hz), le réglage P2 est terminé.

6.1.3 Inverser le comportement des sorties

Appuyer sur le bouton Teach >6 s.

Les LED d'etat 1/2 jaunes clignotent (> 10 Hz).
Les LED d'étéat 1/2 jaunes clignotent brièvement (>4 Hz).
La fonction de sortie est inversée.

6.1.4 Restaurer les réglages usine

Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

Démarrer le mode de programmation ( 6.1.1) .

Appuyer sur le bouton Teach pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent brievement (4 Hz), les réglages usine sont restaurés.

En cas de détention d'objets, les signaux de sortie suivants sont fournis :

Fig. 1: fonction fenêtre P1 > P2	Fig. 2: fonction hystérésis P1 = P2
BP2P1	BP1/P2
Signal analogue pour la fonction fenêtre	Signal analogue pourla fonction hystérésis
10 V/20 mA 0 V/4 mA 2 10 V/20 mA 0 V/4 mA B P2 P1	10 V/20 mA 0 V/4 mA 2 10 V/20 mA 0 V/4 mA B P1/P2
Signal de commutation pour la fonction fenêtre	Signal de commutation pour la fonction hystérésis
1 1 0 BP2P1	1 1 0 BP1/P2
1: Ausgangsverhalten 2: Signal de sortie inversé 3: Distance objet 4: Réglage usine	B: zone morte P: position programme par Teach T: bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com.
