Marque	IFM
Modèle	KQ6016
Type de produit	Détecteur capacitif
Catégorie	Capteur
Fonctions principales	Détection de niveau (à travers paroi non métallique) et détection de proximité ; détection sans contact des métaux, plastiques, verre, céramique, bois, papier, huiles, eau et fluides aqueux ; réglage automatique via boutons de programmation ; sortie programmable NO/NF ; interface IO-Link
Alimentation	10 – 30 V DC (selon type, avec protection contre les inversions de polarité et les courts-circuits)
Type de sortie	Commutation positive ou négative (auto-détection possible sur certaines versions)
Indication LED	LED jaune : allumée = sortie passante, éteinte = sortie bloquée
Réglages	Réglage vide, réglage plein, réglage vide modifié ; verrouillage/déverrouillage électronique
Interface de communication	IO-Link (pour accès aux paramètres et valeurs)
Montage	Sur cuve plane (avec adaptateur E12153/E12154), sur tuyau de dérivation (avec adaptateur E12163), ou en détecteur de proximité avec ou sans adaptateur
Distances minimales (montage multiple)	3 × Sn entre faces actives ; 50 mm entre détecteurs (pour montage côte à côte)
Matériaux détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et tous fluides aqueux
Protection intégrée	Protection contre les surcharges et les courts-circuits (pulsée)
Entretien	Aucun entretien nécessaire ; nettoyer la face active et la zone de dégagement des dépôts
Réparabilité	Non réparable ; élimination écologique selon les règlements nationaux
Sécurité	Montage et raccordement uniquement par personnel qualifié ; respecter les consignes du manuel
Informations générales	Notice d'utilisation disponible au format PDF ; le produit est conforme aux directives UE

FOIRE AUX QUESTIONS - KQ6016 IFM

Comment installer le capteur KQ6016 sur une cuve ?

Utilisez l'adaptateur de montage (E12153 ou E12154) pour cuves planes non métalliques. Placez le détecteur dans l'adaptateur, encliquetez-le, vissez-le sur l'adaptateur puis fixez l'ensemble sur la cuve à la hauteur souhaitée. Pour les tuyaux de dérivation, utilisez l'adaptateur E12163 et des colliers.

Quels matériaux le capteur peut-il détecter ?

Le détecteur capacitif détecte sans contact les métaux, la plupart des plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux.

Comment effectuer le réglage vide et le réglage plein ?

Pour le réglage vide : la cuve doit être vide (niveau au moins 20 mm sous le détecteur). Appuyez sur [OUT OFF] (pour sortie NO) ou [OUT ON] (pour sortie NF) pendant 2 à 6 secondes jusqu'à ce que la LED clignote lentement. Pour le réglage plein : remplissez la cuve jusqu'à couvrir la face active, puis appuyez sur [OUT ON] (NO) ou [OUT OFF] (NF) pendant au moins 6 secondes jusqu'à clignotement rapide.

Que faire si la LED ne s'allume pas après la programmation ?

Vérifiez que l'appareil n'est pas verrouillé (appuyez simultanément sur [OUT ON] et [OUT OFF] pendant 10 secondes pour déverrouiller). Assurez-vous aussi que l'alimentation électrique est correcte et que le câblage correspond au schéma de branchement.

Comment verrouiller et déverrouiller le capteur ?

Pour verrouiller : appuyez simultanément sur [OUT ON] et [OUT OFF] pendant 10 secondes. La LED jaune change brièvement d'état. Pour déverrouiller, répétez la même opération.

Puis-je utiliser le capteur sur une cuve métallique ?

Non, le capteur est conçu uniquement pour les cuves non métalliques (plastique, verre, etc.) lorsqu'il est utilisé en détection de niveau. Pour les cuves métalliques, utilisez le capteur en mode détecteur de proximité sur la paroi extérieure ou via un adaptateur approprié.

Quelle est la portée nominale (Sn) du KQ6016 ?

La portée nominale n'est pas spécifiée dans la notice. Reportez-vous à la fiche technique du produit sur le site www.ifm.com pour les valeurs exactes. En général, les détecteurs capacitifs IFM de la série KQ6 ont une portée de l'ordre de 8 à 15 mm.

Comment nettoyer le capteur ?

Le capteur ne nécessite pas d'entretien régulier. Pour garantir un bon fonctionnement, gardez la face active et la zone de dégagement libres de toute saleté ou dépôt. Utilisez un chiffon sec ou légèrement humide si nécessaire.

Le capteur est-il réparable ?

Non, l'appareil n'est pas réparable. En cas de panne, il doit être remplacé. Assurez-vous d'éliminer l'ancien appareil conformément à la réglementation environnementale en vigueur.

Comment utiliser l'interface IO-Link ?

Le capteur dispose d'une interface IO-Link. Pour l'utiliser, vous avez besoin d'un maître IO-Link. L'interface permet l'accès direct aux paramètres et aux valeurs du capteur pendant le fonctionnement. Vous pouvez télécharger les fichiers IODD et les outils de paramétrage (ex. LINERECORDER SENSOR ifm ZGS210) sur www.ifm.com/fr/io-link.

MODE D'EMPLOI KQ6016 IFM

Notice d'utilisation Détecteurs capacitifs

efectoriso®

KQ6

FR

Contents

1 Remarque préliminaire ....3

1.1 Symboles utilisés....3

2 Consignes de sécurité ....3

3 Fonctionnement et caractéristiques....4

3.1 Exemples d'applications 4

4 Montage....5

4.1 Utilisation comme détecteur de niveau....5

4.1.1 Montage sur des cuves (planes) avec adaptateur de montage......5

4.1.2 Cotation trous adaptateur de montage....6

4.1.3 Montage sur des tuyaux de dérivation avec adaptateur de montage...6

4.2 Utilisation comme détecteur de proximité....7

4.2.1 Montage et remarques sur le montage....7

4.2.2 Distances minimales....8

4.2.3 Cotation trous détecteur 8

4.3 Remarques concernant la pose du câble de raccordement....8

5 Raccordement électrique....8

5.1 Schéma de branchement 9

5.2 Versions d'appareil avec auto-détection....9

6 Eléments de service et d'indication ....10

7 Réglage 10

7.1 Réglage vide....10

7.2 Réglage plein.... 11

7.3 Réglage vide modifié 12

7.4 Verrouiller / déverrouiller....12

7.5 IO-Link 13

7.5.1 Informations générales....13

7.5.2 Informations spécifiques à l'appareil 13

7.5.3 Outils de paramétrage 13

8 Fonctionnement....13

9 Entretien, réparation et élimination....14

10 Termes....14

1 Remarque préliminaire

1.1 Symboles utilisés

• Les éléments de service sont représentés comme suit : Exemple : [OUT OFF] = bouton-poussoir “ OUT OFF ”.
• Une demande d'opération est indiquée par " ▶". Exemple : ▶ Monter l'appareil selon l'illustration.

- Un retour d'information correspondant à l'opération est indiquée par “ > ”. Exemple : > LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

3 Fonctionnement et caractéristiques

• détecteur capacitif qui peut être utilisé comme détecteur de niveau ou détecteur de proximité
• il détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation
• réglage automatique sur le fluide à détecter par boutons de programmation
• dans les applications de niveau le détecteur détecte le fluide à travers la paroi de la cuve (approprié seulement pour des cuves non métalliques)

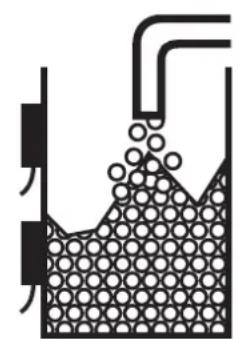

3.1 Exemples d'applications

4 Montage

4.1 Utilisation comme détecteur de niveau

4.1.1 Montage sur des cuves (planes) avec adaptateur de montage

L'adaptateur de montage est à commander séparément (numéro de commande E12153 unité d'emballage 1 pièce ou E12154 unité d'emballage 10 pièces).

Figure A

Placer le détecteur par sa partie inférieure (1) dans l'adaptateur de montage. Les écrous de l'adaptateur de montage doivent être engagées dans les encoches inférieures du détecteur.
D'abord, presser la partie inférieure du détecteur contre l'adaptateur.
▶ Presser le détecteur complètement dans l'adaptateur de montage (2).

On entend le détecteur s'encliqueter.

Figure B

▶ Fixer le détecteur sur l'adaptateur avec les vis de fixation (3).

Figure C

▶ Fixer l'adaptateur de montage, avec le détecteur installé, sur la cuve à la hauteur souhaitée avec des vis de fixation appropriées (4).

Le détecteur peut être inséré dans l'adaptateur de montage E12153 dans les deux sens.

Ne pas positionner l'adaptateur de montage, avec le détecteur installé, à proximité immédiate des objets métalliques.

4.1.2 Cotation trous adaptateur de montage

Ne pas positionner l'adaptateur de montage, avec le détecteur installé, à proximité immédiate des objets métalliques.

4.1.3 Montage sur des tuyaux de dérivation avec adaptateur de montage

L'adaptateur de montage est à commander séparément (numéro de commande E12163 unité d'emballage 1 pièce).

Fixer le détecteur sur le tuyau de dérivation à la hauteur souhaitée avec des colliers standard.

▶ Passer les colliers à travers les trous de fixation de l'adaptateur de montage et serrer fermement.

4.2 Utilisation comme détecteur de proximité

4.2.1 Montage et remarques sur le montage

sans adaptateur de montage avec adaptateur de montage

1: face active
2: boutons-poussoirs de programmation
3: plaque en plastique

S_n : ortée nominale (voir fiche technique)

A: distance = 8 mm
B: largeur de l'adaptateur de montage = 36 mm

▶ Orienter la face active (1) vers l'objet. Veiller à ce que les boutons de programmation (2) restent accessibles.
▶ Respecter les distances minimales indiquées par rapport aux objets métalliques en face et à côté du détecteur (zone de dégagement).
▶ Des objets non métalliques (par ex. fixations en plastique) sont permis dans la zone de dégagement.
▶ Fixer le détecteur à l'endroit prévu pour le montage avec des vis de fixation appropriées.
▶ Si le détecteur est monté derrière une plaque en plastique (3), l'objet est détecté à travers la paroi. En fonction du matériel utilisé et l'épaisseur de la paroi, les caractéristiques du détecteur peuvent changer légèrement. Ne pas utiliser des matières plastiques conductrices ! Si possible, utiliser des parois de faible épaisseur.

4.2.2 Distances minimales

Montage de plusieurs détecteurs du même type

S_n : portée nominale (voir fiche technique)
A: distance détecteur 50 mm

4.2.3 Cotation trous détecteur

4.3 Remarques concernant la pose du câble de raccordement

▶ Poser le câble d'une manière rectiligne, si possible.
Raccourcir le câble à la longueur souhaitée, si nécessaire.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

5.1 Schéma de branchement

à commutation positive (type ...FPKG... ou ... FPOG...)

à commutation négative (type ...FNKG... ou ... FNOG...)

5.2 Versions d'appareil avec auto-détection

Lors de la mise sous tension, les types d'appareil avec auto-détection (types ...FAKG... ou ...FAOG...) détectent automatiquement si la sortie est connectée à L- (= commutation positive) ou à L+ (= commutation négative).

Pour valider une modification du raccordement de la charge, couper la tension

La détection automatique de la charge est seulement assurée si une résistance est commutée en série à un contact mécanique fermé.

détection de la charge possible détection de la charge impossible

6 Eléments de service et d'indication

Par le réglage vide, l'appareil supprime l'environnement de montage. Le réglage vide réinitialise l'appareil, un réglage déjà effectué est effacé.

► Vider la cuve jusqu'à ce que le niveau soit au moins 20 mm en dessous du détecteur.
Régler l'appareil en NO (sortie se ferme en cas de cuve pleine):► Appuyer pendant au moins 2 s (max. 6 s) sur [OUT OFF].> La LED clignote lentement pendant l'appui sur le bouton-poussoir. Après avoir relâché le bouton-poussoir, la LED s'éteint.
Régler l'appareil en NF (sortie s'ouvre en cas de cuve pleine):► Appuyer pendant au moins 2 s (max. 6 s) sur [OUT ON].> La LED clignote lentement pendant l'appui sur le bouton-poussoir. Après avoir relâché le bouton-poussoir, la LED est allumée continuellement.

Maintenant l'appareil est opérationnel. Pour la détection des fluides présentant une constante diélectrique basse (par ex. les granulés plastiques ou les huiles), aucun autre réglage n'est nécessaire.

7.2 Réglage plein

Nécessaire pour les fluides aqueux. La sensibilité de l'appareil est optimisée. Le réglage plein peut être répété à tout moment, un réglage vide déjà effectué est maintenu.

Avant le réglage plein, il est nécessaire d'effectuer le réglage vide (→ 7.1 Réglage vide) ! S'il n'est pas possible de vider la cuve, on peut effectuer un réglage vide en simulant l'état vide (par ex. ajustement en état démonté, ajustement à une position plus haute). Pour un fonctionnement optimal, il est nécessaire d'effectuer le " réglage vide modifié " lors de la prochaine vidage de la cuve (→ 7.3 Réglage vide modifié).

►Remplir la cuve jusqu'à ce que la face active de l'appareil soit couverte.>En fonction NO la LED s'allume, en fonction NF elle s'éteint.
Régler l'appareil en NO (sortie se ferme en cas de cuve pleine):►Appuyer sur [OUT ON] pendant au moins 6 s.>D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Après avoir relâché le bouton-poussoir, la LED est allumée continuellement.
Régler l'appareil en NF (sortie s'ouvre en cas de cuve pleine):►Appuyer sur [OUT OFF] pendant au moins 6 s.>D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Après avoir relâché le bouton-poussoir, la LED s'éteint.

7.3 Réglage vide modifié

Recommandé en cas de présence de dépôts dans la cuve. Presque tous les dépôts sont supprimés. Recommandé aussi au cas où il n'est pas possible d'effectuer un réglage vide correct (par ex. lors de la mise en service du détecteur sur une cuve pleine ; détails : → 7.2 Réglage plein).

Le réglage vide modifié peut être répété à tout moment, un réglage plein déjà effectué est maintenu.

► Vider la cuve jusqu'à ce que le niveau soit descendu en dessous de la face active de l'appareil.> En NO la LED s'éteint, en NF la LED s'allume.
Régler l'appareil en NO (sortie se ferme en cas de cuve pleine):► Appuyer sur [OUT OFF] pendant au moins 6 s.> D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Après avoir relâché le bouton-poussoir, la LED s'éteint.
Régler l'appareil en NF (sortie s'ouvre en cas de cuve pleine):► Appuyer sur [OUT ON] pendant au moins 6 s.> D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Après avoir relâché le bouton-poussoir, la LED est allumée continuellement.

7.4 Verrouiller / déverrouiller

L'appareil peut être verrouillé électroniquement contre toute manipulation non intentionnelle.

Pour verrouiller appuyer simultanément sur [OUT ON] et [OUT OFF] pendant 10 s.

Validation : l'état de la LED (jaune) change brièvement (la LED allumée s'éteint brièvement ou la LED non allumée s'allume brièvement).
Pour déverrouiller répéter l'opération.

Si l'appareil ne répond pas, il est peut-être verrouillé.

7.5 IO-Link

7.5.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite un module avec capacité IO-Link (maître IO-Link).

L'interface IO-Link permet l'accès direct aux paramètres et valeurs du capteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Vous trouverez plus d'informations concernant IO-Link sur www.ifm.com/fr/io-link.

7.5.2 Informations spécifiques à l'appareil

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ansi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sur www.ifm.com/fr/io-link

7.5.3 Outils de paramétrage

Vous trouverez toutes les informations nécessaires concernant le matériel et logiciel IO-Link (par ex. LINERECORDER SENSOR ifm ZGS210) sur www.ifm.com/fr/io-link.

8 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED (indépendant de la fonction de sortie programmée) :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

9 Entretien, réparation et élimination

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

- La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers.

Lors du remplacement d'un détecteur s'assurer que le montage est effectué de la même manière, et que le nouveau détecteur a les mêmes réglages.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

10 Termes

Zone active / face activeZone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériau approprié (métal,...).

Fonction de sortieNormalement ouvert (NO) : objet dans la zone active – sortie commutée.Normalement fermé (NF) : objet dans la zone active – sortie bloquée.Programmable : choix libre entre fonction NF ou NO.Commutation positive : signal de sortie positif (raccordement à L-)Commutation négative : signal de sortie négatif (raccordement à L+)

Retard à la disponibilitéTemps nécessaire au détecteur pour être disponible après la mise sous tension (de l'ordre de quelques millisecondes).

HystérésisDifférence entre point d'enclenchement et de déclenchement.

Courant résiduelCourant assurant l'alimentation interne d'appareils à 2 fils;il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

ConsommationCourant assurant l'alimentation interne d'appareils à 3 fils DC.Dérive du point de commutationDéplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection courts-circuitsLes gammes de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non destruction de l'appareil en cas de court-circuit.

Tension d'alimentationPlage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien lissée doit être utilisée ! Il faut prendre en compte l'ondulation résiduelle !

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
