MODE D'EMPLOI E30056 IFM

Notice d'utilisation

Raccord à souder pour les capteurs avec raccord G1/2 aseptique

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3

2 Consignes de sécurité. 4
3 Usage prévu 5

3.1 Guide de selection des raccords à souder 5
3.2 Remarques de base 6

4 Montage 8

4.1 Préparation du raccord à souder et de la paroi 8
4.2 Orientation du raccord / et de l'orifice de fuite 8

4.3 Refroidissement 9

4.3.1 Adaptateur de refroidissement E43929 9
4.3.2 Processus de soudage avec adaptateur de refroidissement E43929 11

4.4 Processus de soudage en général 11
4.5 Traitement de la soudure 12

4.5.1 Traitement du raccord à souder spécial 12

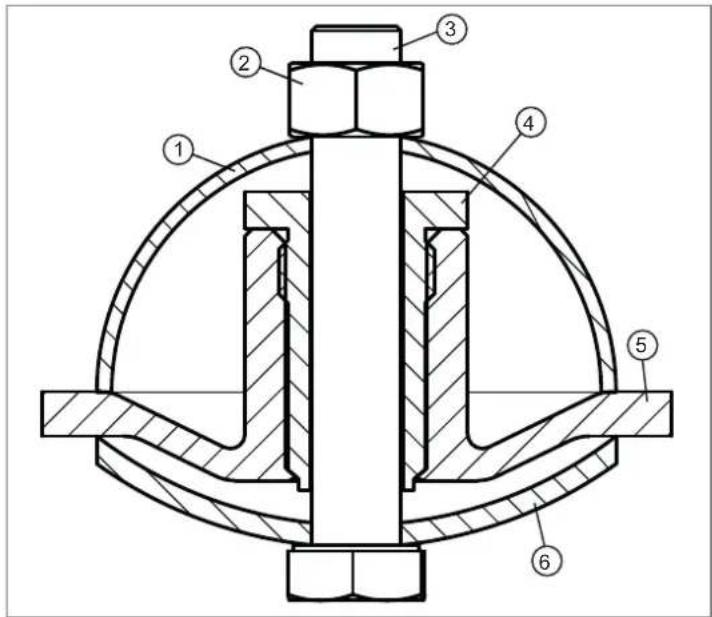

4.5.1.1 Montage E43923 sur le raccord à souder spécial E43918 13

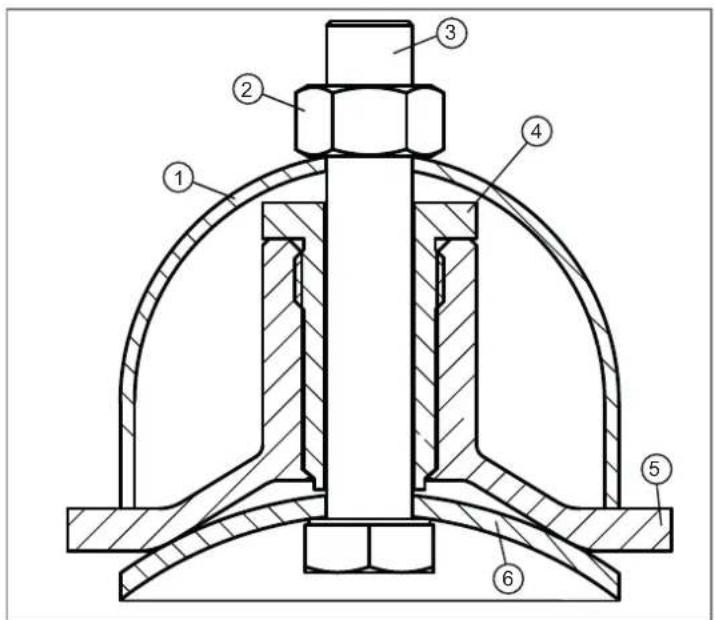

4.5.1.2 Montage E43924 sur le raccord à souder spécial E43919 13

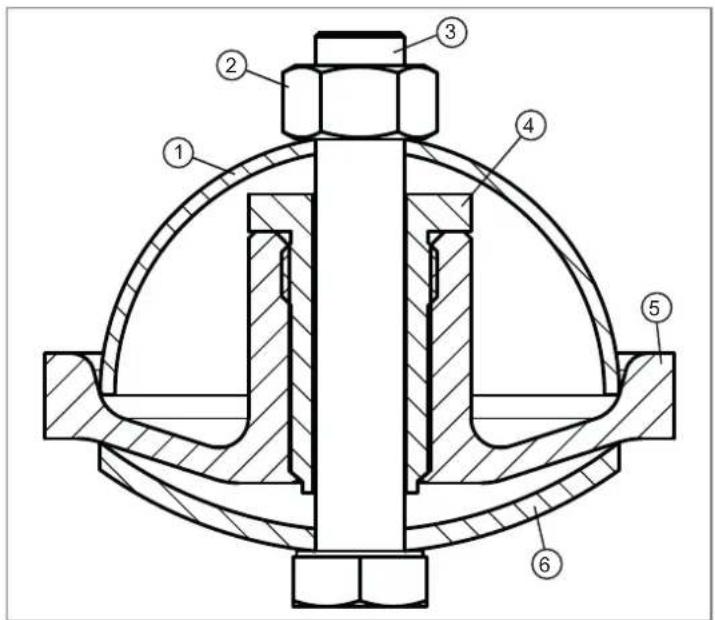

4.5.1.3 Montage E43923 sur le raccord à souder spécial E43920 14

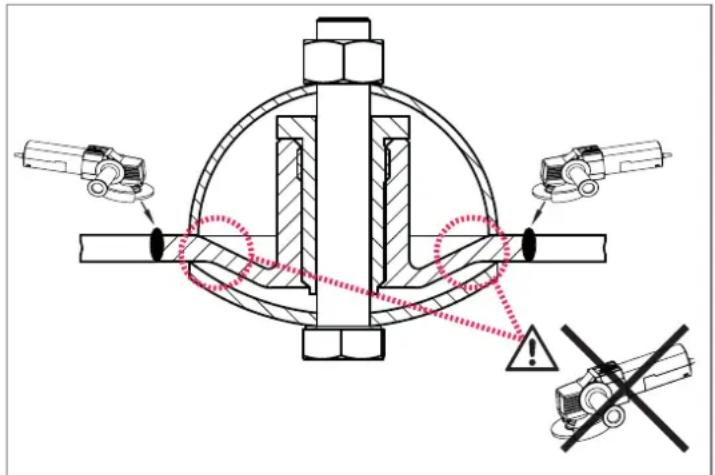

4.5.1.4 Traitement de la soudure en cas de raccords a souder speciaux 15

4.6 Test d'étanchéité 15

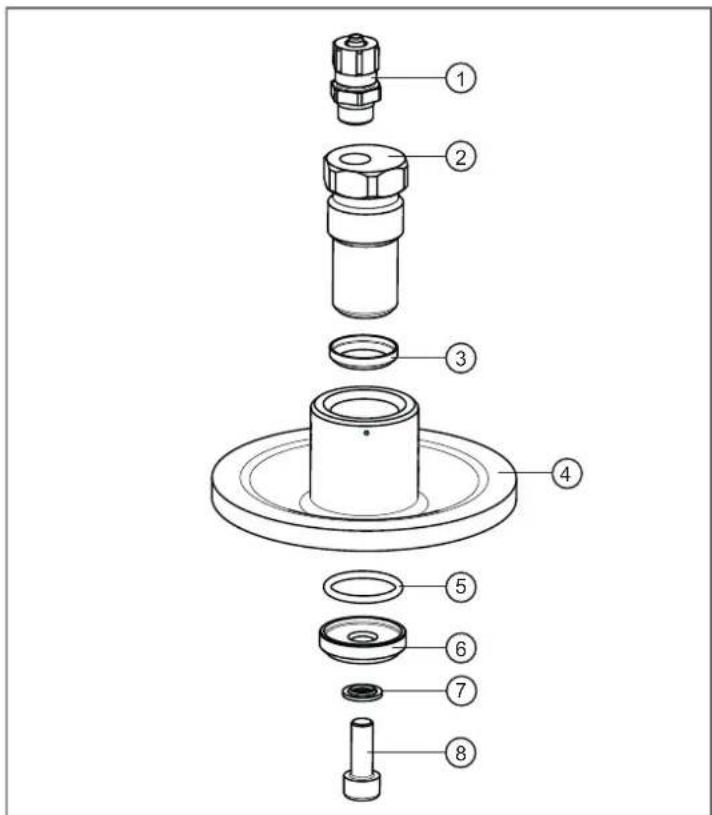

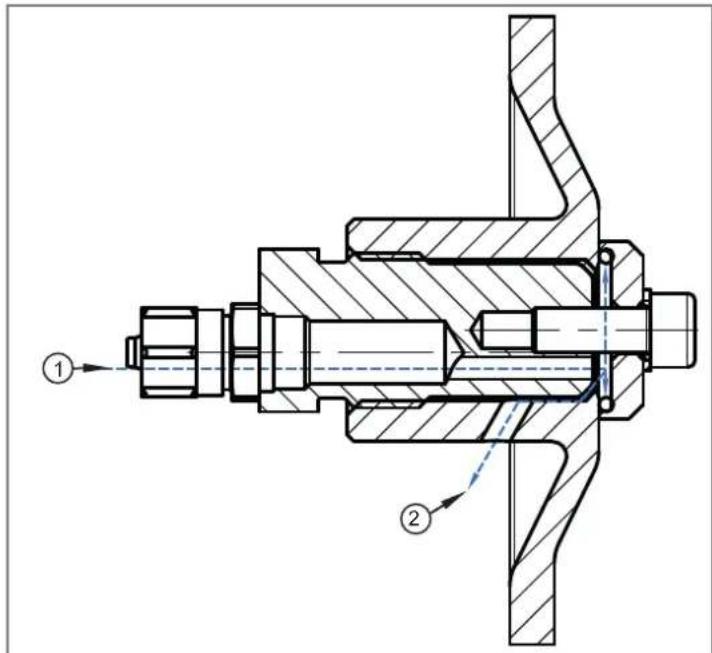

4.6.1 Contrôle d'étanchéité avec raccord à souder test E43922 15
4.6.2 Test d'etanchéité du système complet 17

5Monter le capteur avec raccord G1/2 aseptique 18
6 Mise en service. 19
7 Nettoyage et maintenance en cas d'exigences selon 3A® 20
8 Elimination et回头 21

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les averissements mettent en garde contre d'eventuels dommages corporels et matériels. Cela permet une utilisation sure du produit. Les averissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si I'advertisement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à moderés
Des blessures legères à moderées sont possibles si l'advertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels
Des dommages matériels sont possibles si l'advertisement n'est pas respecté.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Utiliser le produit uniquement pour lesFluides admissibles ( Données techniques).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• L'opération de soudage doit être effectuee par des personnes competentes.
• Elle doit être effectuee soigneusement selon les regles de l'art.
  Assurer une aspiration suffisante des vapeurs lors du soudage.
• Assurer une protection efficace du produit contre l'endommagement.
• En cas d'utilisation d'un adaptateur de refroidissement lors de l'opération de soudage, il faut veiller à ce que le liquide de refroidissement ne surchauffe pas.

3 Usage prévu

Le raccord approprié doit être choisi par un ingénieur spécialisé en soudage.

Raccord à souder standard G1/2 aseptique :

Le raccord à souder standard permet d'installer des capteurs avec raccord G1/2 aseptique dans des cuves ou des tuyaux dans des conditions standard.

Fig. 1: Raccord E43301 avec capteur de niveau intégré

Raccord à souder spécial G1/2 aseptique :

Le raccord à souder spécial permet le montage de capteurs avec raccord G1/2 aseptique dans des cuves en cas de conditions ou de circonstances de soudage défavorables ou difficiles.

3.1 Guide de selection des raccords à souder

Guide de selection de l'épaissur de paroi et du raccord à souder :

Epaisseur de la paroi Recommendation
Mince Raccord à souder standard et spécifique	spécial
Epaisse Raccord spécial à souder

Positions de montage du raccord à souder spécial :

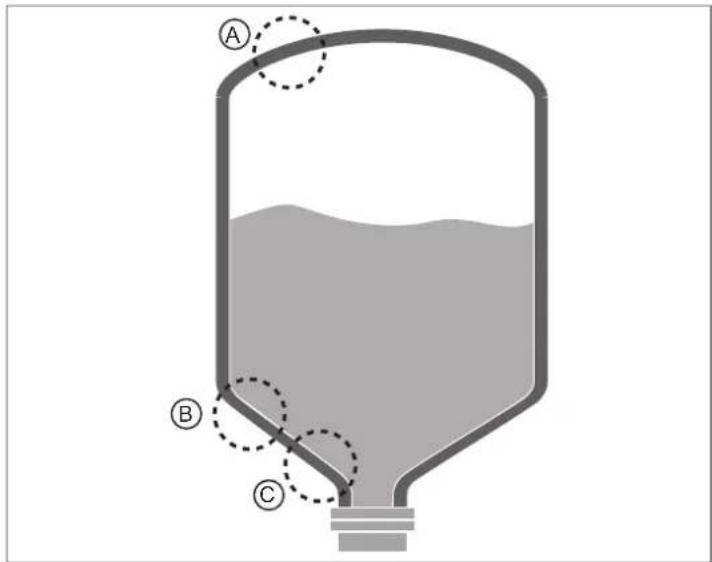

Fig. 2: Représentation schématique d'une cuve

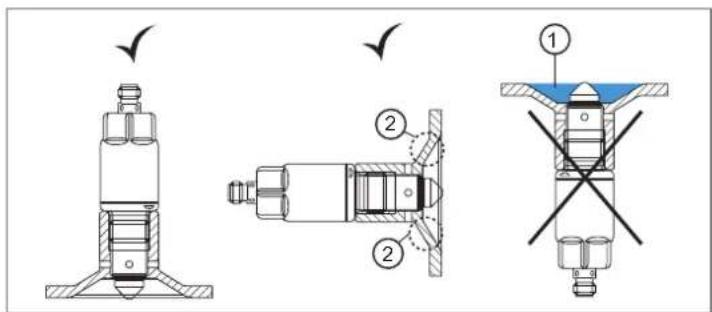

Position A:

E43919 raccord à souder spécial (D85 / hauteur de bord 6 mm) pour le montage dans le haut de la cuve et dans la paroi.

Fig. 3: Raccord à souder spécial avec capteur de niveau intégré.

1: Tenir compte d'un drainage limite à l'intérieur.
2: Zone de transition du raccord: ne pas réduire l'épaissur de la paroi!

Positions B et C :

Raccord à souder spécial E43918 (D85 / hauteur de bord 6 mm) pour le montage dans le fond de la cuve ou dans les parois et les grands diamètres de cuve.

Raccord à souder spécial E43920 (D85 / hauteur de bord 12 mm) pour le montage dans le cône de la cuve et les parois épaisses et les petits diamètres de cuve ou les rayons étroits.

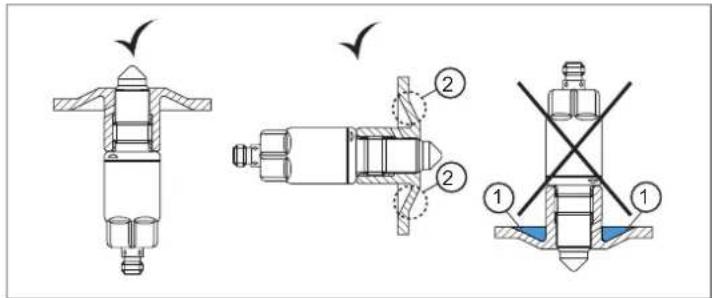

Fig. 4: Raccord à souder spécial avec capteur de niveau intégré.

1: Tenir compte d'un drainage limite à l'extérieur.
2: Zone de transition du raccord: ne pas réduire l'épaissur de la paroi!

3.2 Remarques de base

Si la cuve ou la tuyauterie sont soumises à un traitement supplémentaire après le soudage (par ex. par des processus d'enlevement comme le décapage, le sablage, le microbillage, l'électropolissage ou par des processus d'application comme la pulverisation, la peinture etc.):

S'assurer que l'intérieur et la zone d'étanchéité du raccord ne soient pas traités ultérieurement ou endommages.
Exclure toute réduction de l'épaissur de la paroi du raccord à souder spécial dans la zone de transition.

Après le processus de soudage, effectuer un test d'étanchéité. Contrôle d'étanchéité avec raccord à souder test E43922 (→ 15)

Le processus de soudage doit être effectué par des personnes compétentes.

Il doit être effectué soigneusement selon les régles de l'art.

Pendant le soudage et la phase de refroidissement suivante, le capteur ne doit pas etre monte.

Pendant la soudure, il faut utiliser un mandrin de soudage ou un adaptateur de refroidissement. Refroidissement ( 9)

Les surfaces doivent etre sans souillure de tout type.

Les outils de soudage doivent etre appropriés pour la matière du raccord et de la paroi.

Respecter les exigences des cahiers des charges, de la praticque courante, des prescriptions, des normes et de la destination d'utilisation ainsi que de l'application.
Elles déterminant la procédure de soudage, le matériel de soudage, le mode et le type de connexion et précisé le chanfrein, la profondeur de soudage et les prescriptions concernant la surface.

Pour l'emploi en zones aseptiques selon EHEDG et 3A:

Respecter les directives en vigueur d'EHEDG et 3A.
S'assurer d'une intégration du raccord dans l'installation selon les préconisations EHEDG ou 3A^® (observer également les informations dans la notice d'utilisation du capteur utilisé).
Homologation 3 : Utiliser uniquement des raccords avec homologation 3A^日 et marqués avec le symbole 3A^日 .

Utilisation dans des applications aseptiques selon EHEDG :

La surface de contact alimentaire doit être lisse (rugosité de surface Ra < 0,8 μm) et la soudure doit être effectue conformément aux directives EHEDG 9 et 35.

Utiliser une installation auto-vidant.
En cas de composants présents dans la cuve, ils doivent permettre l'accès d'un jet de nettoyage direct.

4 Montage

Respecter et appliquer les régles reconnues de la technique et les prescriptions en vigueur lors du processus de soudage.

Lire attentivement et appliquer les notices d'utilisation de tous les composants utilisés.

INFORMATION IMPORTANTE

Risques pour l'installation et l'environnement lors des opérations de soudage et des travaux de finition.

Tenir compte des dangers potentiels et appliquer les règles et directives en vigueur.

ATTENTION

Lors de l'opération de soudage, le raccord, le matériel environnant et le bouchon à souder peuvent s'échauffer à plus de 65^ (149 °F).

Risque de brûlures.
Laisser refroidir tous les composants.

AVERTISSEMENT

Risques pour les personnes lors des opérations de soudage, des retouches et des essais de pression.
Tenir compte des dangers potentiels et appliquer les règles et directives en vigueur.

4.1 Préparation du raccord à souder et de la paroi

Proceder avec soin lors du traitement de l'adaptateur.

Exclure tout endommagement du contour d'etanchéité sur le raccord.
Pour les raccords spéciaux à souder, ne pas enlever de matériel dans la zone de transition.

Ces indications ne sont que des recommendations, à moins qu'il n'existe un cahier des charges et / ou des prescriptions de soudage établies par des ingénieurs spécialisés en soudage.

Selon les applications de soudage, il faut, si nécessaire, réaliser des chanfreins sur la tôle et / ou sur le raccord à souder.
Percer un trou / ajouter une découvert dans le tuyau ou la paroi. Le diamètre du trou / de la découvert est déterminé par la strategie de soudage prévue.
Les tensions résiduelles dans la tôle, par exemple dans le cône ou le fond bombé, qui résultat de la fabrication, doivent si possible être reliachées par un préchauffage, afin qu'aucune force ne soit transmise au raccord pendant l'opération de soudage.

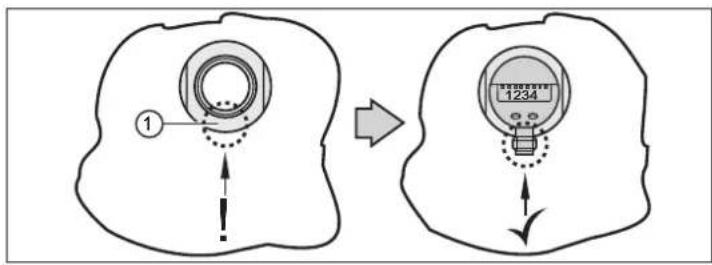

4.2 Orientation du raccord / et de l'orifice de fuite

Orienter le repere 1 (le marquage peut varier) du raccord en fonction de la position souhaitee de I'affichage (s'il y en a un) ou de la sortie du cable du capteur une fois visse.

Raccord avec orifice de fuite selon EHEDG et 3A® :

Pour une auto-vidange fiable : aligner le raccord avec un seul orifice de fuite de sorte que l'orifice se trouve au point le plus bas.

4.3 Refroidissement

Pendant le processus de soudage et selon le type de soudage, de grandes quantités d'énergie sont apportées dans la zone de la soudure au raccord situé au centre qui ne peut dissiper cette énergie dans un bouchon à souder, eventuellement utilisé, que de manière limitee.

Pour éviter une surchauffe du raccord :

Veiller à ce que les temps de refroidissement soient suffisants.
Les instructions eventuelles d'un soudeur responsable concernant les dispositifs de refroidissement agissant de manière ciblée doivent etre appliquées.
Pour refroidir le raccord à souder, il est possible de recourir à une construction personnelle ou à l'adaptateur de refroidissement E43929 (→ Accessoires).

4.3.1 Adaptateur de refroidissement E43929

L'adaptateur de refroidissement pour les raccords à souder G1/2 absorbe l'énergie thermique lors du processus de soudage via le liquide de refroidissement en mouvement et la dissipe. Cela permet d'obtenir une optimisation de la stabilité dimensionnelle.

Le liquide de refroidissement ne doit pas refroidir l'adaptateur a tel point que de la condensation se forme au niveau du point de soudure, par exemple en cas d'interruption de la soudure.

Sinon, la qualite de la soudure est considérablement perturbée.

Le liquide de refroidissement ne doit pas surchauffer pendant le processus de soudage. Le fluide doit etre disponible et circuler en quantite suffisante des le début du processus de soudage.

Le liquide de refroidissement ne doit pas atteindre la zone de la soudure.

Sinon, la qualite de la soudure est considérablement perturbée.

Informations complémentaires sur l'adaptateur de refroidissement E43929 Notice d'utilisation.

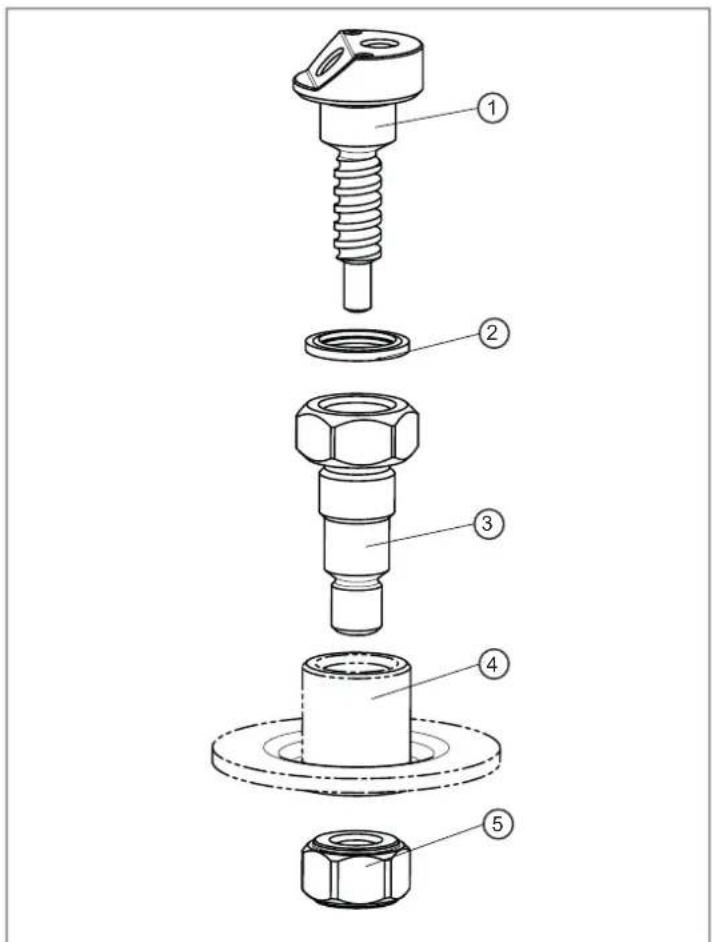

Fig. 5: Adaptateur de refroidissement avec raccord à souder en option.

1: Refroidissement par eau interieur
2:Joint d'etanchete
3: Refroidissement par eau extérieur
4: Raccord à souder en option (non fourmi)
5:Ecrou

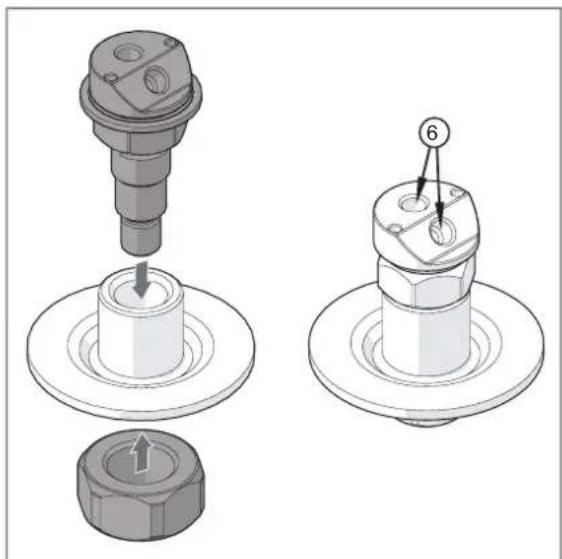

Fig. 6: Adaptateur de refroidissement (raccords, tuyaux flexibles non foumis).

6: Fileage interieur G% pour raccords de tuyau flexible

4.3.2 Processus de soudage avec adaptateur de refroidissement E43929

Visser l'adaptateur de refroidissement dans le raccord à souder (4).
Pour les applications sur cuve, fixer le contre-écrou (5).
Insérer le raccord à souder (4) dans le trou préparé et le fixer.
Apporter le gaz de protection.
Fixer les raccords et les tuyaux flexibles sur les filetages interieurs (6) du mandrin de refroidissement (1).
Activer le refroidissement.
Effectuer le processus de soudage.
Avec chaque couche de soudure, y compris la phase de refroidissement, vérifier que le filtage du raccord à souder tourne facilement. Pour ce faire, dévisser brièvement le mandrin de refroidissement après avoir desserré l'écrou, puis le resserrer.
Une fois terminé,retirer tous les composants du raccord à souder.

4.4 Processus de soudage en général

Respecter les directives et les remarques de base :

L'opération de soudage doit être adaptée au type de soudage et la performance du dispositif de soudage doit être adaptée à l'épaisseur de la matière à souder.
Lors du soudage, éviter une surchauffe du raccord et garantir des phases de refroidissement suffisantes.
- Les instructions éventuelles d'un soudeur responsable concernant les dispositifs de refroidissement agissant de manière ciblée doivent être appliquées.
La zone d'étanchéité du raccord ne doit pas être endommagée par des projections de soudure ou similaire. Avant de commencer le soudage, assurer une protection suffisante de la zone d'étanchéité.
Utiliser le mandrin de soudage E43314 ou l'adaptateur de refroidissement E43329 Refroidissement ( 9) pour dissiper la chaleur, stabiliser et protégger la zone d'étanchéité.
Insérer le raccord à souder dans le trou préparé et le fixer.

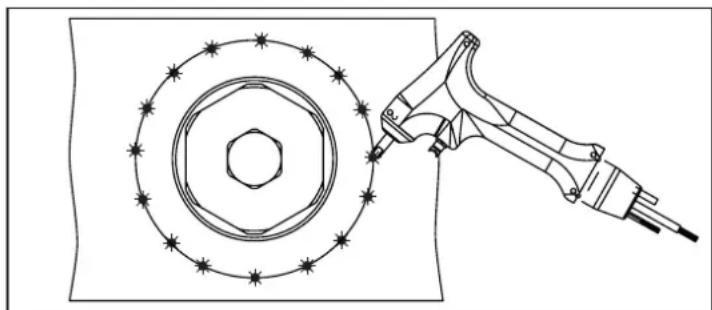

Pour obtenir un résultat de soudage optimal, le cas échéant, croiser les points de fixation en nombre suffisant.

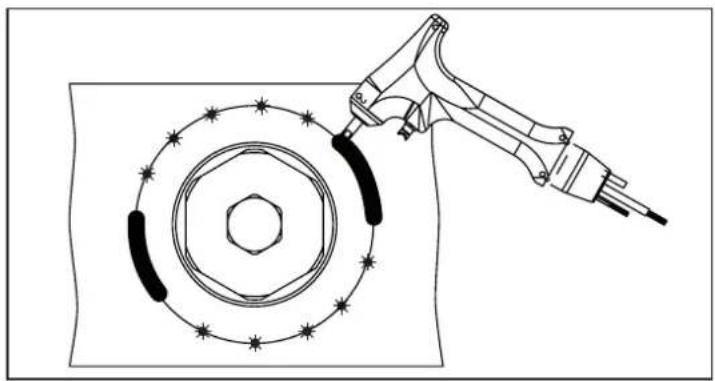

Pour un résultat de soudage optimal, appliquer les segments de soudage en croix, le cas échéant, à pas de pélerin.
Respecter des pauses suffisantes entre les différentes sections pour qu'ils refroidissent a fin d'éviter une surchauffe du raccord.

Avec que soudres, y compris la phase de refroidissement, vérifier que le filage du raccord à souder tourne facilement. Pour ce faire, dévisser le bouchon à souder / le mandrin de soudage et le desserrer. En cas d'utilisation d'un contre-écrou, d'abord le dévisser et desserrer ensuite.
Une fois terminé,retirer tous les composants du raccord à souder.
Nettoyer les résidus sur le filetage du raccord sans endommager le chanfrein d'etanchete.
Visser le capteur à la main afin de vérifier la fonctionnalité du filetage. Si le couple de serrage est trop élevé, ne pas utiliser d'outil, mais vérifier le filtage et replacer le raccord, si nécessaire.

Après le processus de soudage, effectuer un test d'étanchéité. Contrôle d'étanchéité avec raccord à souder test E43922 (→ 15)

4.5 Traitement de la soudure

Si un travail de finition de la surface (par ex. affilage ou polissage de la soudure) est nécessaire, tout endommagement du chanfrein d'étanchéité pour le joint du capteur sur le raccord à souder et du matériel de la zone de transition du raccord à souder spécial doit être exclu.

Utiliser un dispositif pour protegier le chanfrein d'etanchete ( Tableau raccord a souder).
En cas de travail de finition (par ex. affilage ou polissage), enlever prudement le matériel dans la zone du raccord.

Raccords à souder Protection meulage
Raccord à souder standard, par ex. E43300 U	Une protection meulage spéciale n'est pas disponible. Le bouchon d'obturation E43308 ou le mandrin de soudage (E43314) peuvent être utilisés pour protégger le raccord process.
Raccord à souder spécial E43918	E43923 Montage E43923 sur le raccord à souder spécial E43918 (→ □ 13)
Raccord à souder spécial E43919	E43924 Montage E43924 sur le raccord à souder spécial E43919 (→ □ 13)
Raccord à souder spécial E43920	E43923 Montage E43923 sur le raccord à souder spécial E43920 (→ □ 14)

Utiliser les dispositifs et équipements de protection conformément au cahier des charges, aux conditions de montage et aux conditions environnantes.

Lire et utiliser les notices d'utilisation et les consignes de sécurité des outils utilisés.

4.5.1 Traitément du raccord à souder spécial

En cas de traitement de la soudure :

Monter le kit de protection meulage sur le raccord à souder spécial.

Ne pas endommager le chanfrein d'étanchéité pour le joint du capteur et le matériel dans la zone de transition sur le raccord à souder spécial.

La protection meulage doit être centré des deux côtes avant le serrage définitif.
Ne pas rayer les surfaces avec les capuchons de protection meulage.

4.5.1.1 Montage E43923 sur le raccord à souder spécial E43918

Monter la protection meulage E43923 sur le raccord soudé E43918.

1:Demi-sphere haute D = 70
2:Ecrou M12
3:Vis M12
4: Passe-cables de protection
5:Raccord à souder E43918
6:Demi-coque plate D=70

4.5.1.2 Montage E43924 sur le raccord à souder spécial E43919

Monter la protection meulage E43924 sur le raccord soudé E43919.

1:Demi-sphere haute D=70
2:Ecrou M12
3:VisM12
4: Passe-câbles de protection
5:Raccord a souder E43919
6: Demi-coque plate D = 70

4.5.1.3 Montage E43923 sur le raccord à souder spécial E43920

Monter la protection meulage E43923 sur le raccord soudé E43920.

1:Demi-sphere haute D = 70
2:Ecrou M12
3:Vis M12
4: Passe-cables de protection
5:Raccord à souder E43920
6: Demi-coque plate D = 70

4.5.1.4 Traitément de la soudure en cas de raccords à souder spéciaux

Respecter et utiliser les dispositifs et équipements de protection conformément au cahier des charges, aux conditions de montage et aux conditions environnantes.

Respecter et utiliser les modes d'emploi et les consignes de sécurité des outils utilisés.

Ne pas enlever de matériel du raccord à souder spécial dans la zone de transition.

Guider l'outil de meulage parallelement à la surface d'usinage.

Fig. 7: Représentation schématique, les composants peuvent varier.

4.6 Test d'étanchéité

AVERTISSEMENT

Risques liés aux essais de pression.

• Tenir compte des risques potentiels pour les personnes et appliquer les prescriptions et directives en vigueur.

4.6.1 Contrôle d'étanchéité avec raccord à souder test E43922

Pour ce test d'étanchéité, une orifice de fuite doit être présente sur le raccord à souder.

Le raccord à souder test E43922 permet d'injecter du liquide ou de l'air via un raccord pneumatique dans la partie arrière du raccord soude afin de déterminer si du liquide ou de l'air s'échappe par l'orifice de fuite, ce qui signifie que le point d'étanchéité n'est pas étanche en raison d'un endommagement.

Monter les composants de l'accessoire E43922 sur le raccord à souder à tester, conformément à la figure.
En cas d'utilisation repétée : Remplacer le joint d'étanchéité PEEK (3) s'il est endommagé → Accessoires E30459.

1: Raccord pneumatique
2: Raccord à souder test G1/2
3:Joint d'etanchéité PEEK
4: Raccord à souder G1/2 aseptique avec orifice de fuite (la forme de construction varie)
5:Joint torque FKM 18 x 2
6:Plaque d'etanchéité G1/2
7:Joint d'etanchete acier/NBR M6
8:VisM16x16

Effectuer le test d'etanchéité.

Fig. 8: E43922 monté dans un raccord à souder spécial

1: Alimentation en air via le raccord pneumatique
2: Sortie d'air en cas d'erreur via l'orifice de fuite

Si du fluide s'échappe lors du contrôle.
Remplacer le raccord à souder.

4.6.2 Test d'étanchéité du système complet

Si un test d'étanchéité du système complet doit être effectué, ou si la cuve / le système n'est accessible que de l'extérieur et que l'accesoire E43922 ne peut pas être utilisé.

Insérer le capteur (respecter la protection contre les surcharges: Données techniques www.ifm.com)
Aucun bouchon étranger de quelque type que ce soit ne doit être utilisé.
Le chanfrein d'etanchéité du raccord à souder ne doit pas être endommagé.
Ne pas utiliser de matériel d'étanchéité supplémentaire.
Ne serrer le capteur qu'avac les couples autorisés pour le raccord à souder. Données techniques www.ifm.com
Effectuer le test d'etanchéité.

5 Monter le capteur avec raccord G1/2 aseptique

Pour le montage d'un capteur ou d'un adaptateur autoserrant une pate lubricifique est nécessaire. Elle doit être appropriée et homologue pour l'application et compatible avec les élastomères utilisés (par ex. joint torque).

Prendre en compte les instructions de montage dans la notice d'utilisation du capteur prévu.
Le montage ne doit être effectué que par du personnel compétent.
Assurer la propriété des zones d'étanchéité.
N'enlever les emballages protecteurs que juste avant le montage.
En cas d'endommagement des zones d'étanchéité : Remplacer le raccord.
Pour les capteurs avec chanfrein d'étanchéité métallique: Si le raccord à souder est légèrement déformé ou si la zone d'étanchéité est légèrement endommagée, le joint d'étanchéité PEEK E43323 (Accessoires) peut être utilisé (Notice d'utilisation LMTxxx).

Le joint torique fourni (noir) est seulement nécessaire pour certains des capteurs de type LMT pour assurer l'étanchéité de la zone arrière. Il ne doit pas être utilisé sur les capteurs qui contiennent déjà un joint intégré (côté arrêté) ou si son'utilisation risque d'affector le fonctionnement du point d'étanchéité en face avant (joint d'étanchéité process).

Le joint d'étanchéité côte capteur ne sert pas de joint d'étanchéité process.

Pour les capteurs avec joint torque : Appliquer le joint en face avant.
Visser l'appareil dans l'adaptateur à la main.
Eviter d'endommager les zones d'etanchéité / les joints d'etanchéité séparés.

Si l'appareil presente une grande résistance lors du vissage, ne pas forcer! Sinon l'appareil ou le raccord peut etre endommagé.

Ne pas rectifier le filetage mais enlever le raccord et souder un nouveau.

Un serrage trop fort peut affecter l'effet d'étanchéité.

Serrer l'appareil avec une clé.

Couple de serrage: Notice d'utilisation du capteur visse.

6 Mise en service

Avant la mise en service du système : vérifier l'étanchéité de tous les composants.
Mise en service du capteur: Notice d'utilisation du capteur.

7 Nettoyage et maintenance en cas d'exigences selon 3A®

Vérifier que tous les joints et les zones d'étanchéité ne sont pas endommagés.
Remplacer en cas d'endommagement.
Recommandation: Remplacer les joints interchangeables avant l'assemblage.
S'assurer qu'aucune surface de contact n'est encrassée. Nettoyer tous les composants avec un produit de nettoyage approprié pour l'application et les matières utilisées.
Utiliser une Brosse douce pour le nettoyage de toutes les surfaces interieures et extérieures.
Ne pas endommager les joints et les zones d'étanchéité pendant le nettoyage.
N'utiliser que des composants propres lors du remontage.

8 Élimination et retard

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
En cas de回头, s'assurer que l'appareil est exempt d'impuretés, en particulier de substances dangereuses et toxiques.
