MODE D'EMPLOI DUETW Vemer

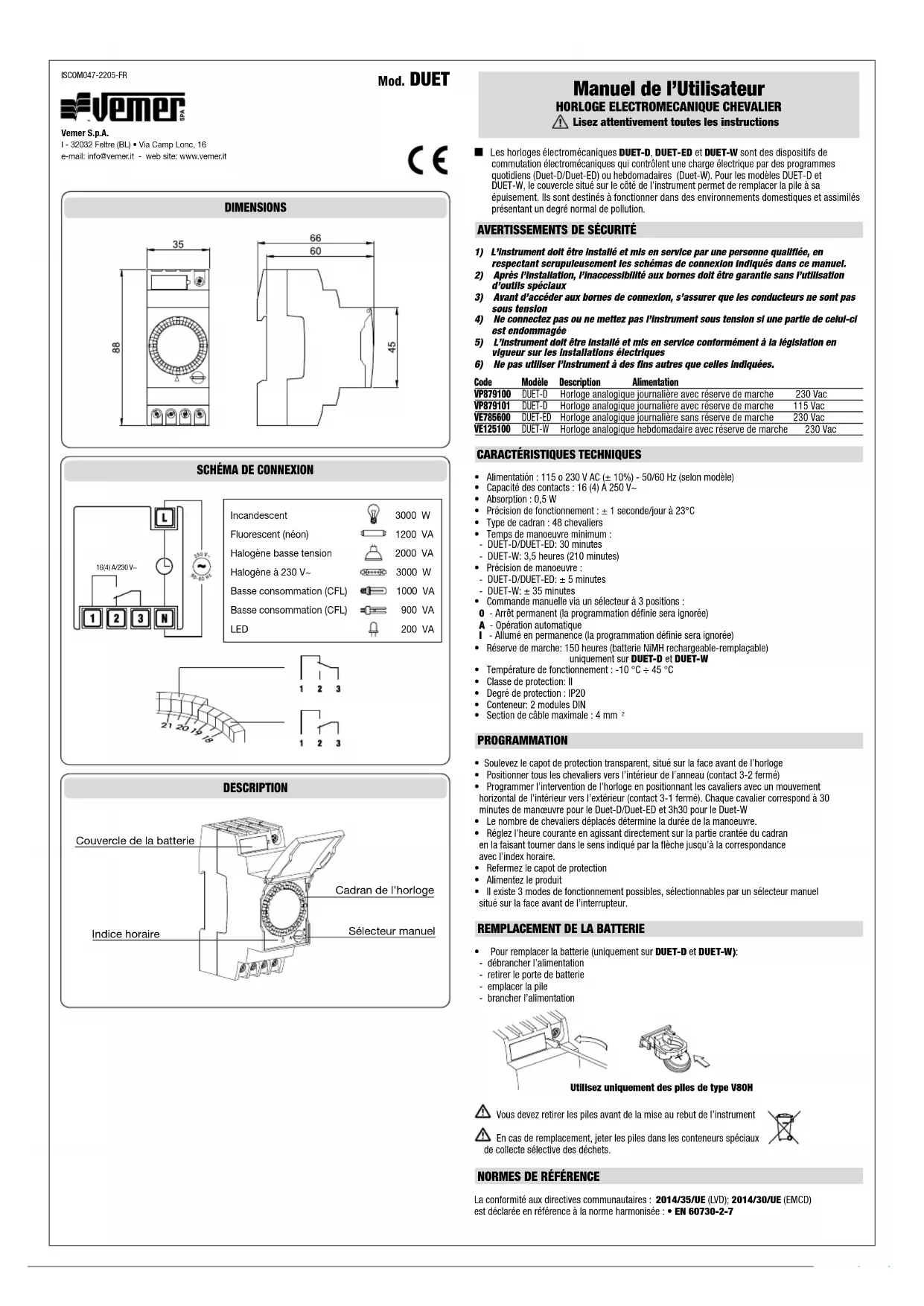

Manuel de l’Utilisateur
HORLOGE ELECTROMECANIQUE CHEVALIER
Lisez attentivement toutes les instructions ■ Les horloges électromécaniques DUET-D, DUET-ED et DUET-W sont des dispositifs de commutation électromécaniques qui contrôlent une charge électrique par des programmes quotidiens (Duet-D/Duet-ED) ou hebdomadaires (Duet-W). Pour les modèles DUET-D et DUET-W, le couvercle situé sur le côté de l’instrument permet de remplacer la pile à sa épuisement. Ils sont destinés à fonctionner dans des environnements domestiques et assimilés présentant un degré normal de pollution.
AVERTISSEMENTS DE SÉCURITÉ
1) L’instrument doit être installé et mis en service par une personne qualifiée, en respectant scrupuleusement les schémas de connexion indiqués dans ce manuel.2) Après l’installation, l’inaccessibilité aux bornes doit être garantie sans l’utilisation d’outils spéciaux3) Avant d’accéder aux bornes de connexion, s’assurer que les conducteurs ne sont pas sous tension4) Ne connectez pas ou ne mettez pas l’instrument sous tension si une partie de celui-ci est endommagée5) L’instrument doit être installé et mis en service conformément à la législation en vigueur sur les installations électriques6) Ne pas utiliser l’instrument à des fins autres que celles indiquées.Code Modèle Description AlimentationVP879100 DUET-D Horloge analogique journalière avec réserve de marche 230 VacVP879101 DUET-D Horloge analogique journalière avec réserve de marche 115 VacVE785600 DUET-ED Horloge analogique journalière sans réserve de marche 230 VacVE125100 DUET-W Horloge analogique hebdomadaire avec réserve de marche 230 Vac
CARACTÉRISTIQUES TECHNIQUES
- Alimentatión : 115 o 230 V AC (± 10%) - 50/60 Hz (selon modèle)• Capacité des contacts : 16 (4) A 250 V~• Absorption : 0,5 W• Précision de fonctionnement : ± 1 seconde/jour à 23°C• Type de cadran : 48 chevaliers• Temps de manoeuvre minimum : - DUET-D/DUET-ED: 30 minutes - DUET-W: 3,5 heures (210 minutes)• Précision de manoeuvre : - DUET-D/DUET-ED: ± 5 minutes - DUET-W: ± 35 minutes• Commande manuelle via un sélecteur à 3 positions : 0 - Arrêt permanent (la programmation définie sera ignorée) A - Opération automatique I - Allumé en permanence (la programmation définie sera ignorée)• Réserve de marche: 150 heures (batterie NiMH rechargeable-remplaçable) uniquement sur DUET-D et DUET-W
- Température de fonctionnement : -10 °C ÷ 45 °C• Classe de protection: II• Degré de protection : IP20• Conteneur: 2 modules DIN• Section de câble maximale : 4 mm
- Soulevez le capot de protection transparent, situé sur la face avant de l’horloge• Positionner tous les chevaliers vers l’intérieur de l’anneau (contact 3-2 fermé)• Programmer l’intervention de l’horloge en positionnant les cavaliers avec un mouvement horizontal de l’intérieur vers l’extérieur (contact 3-1 fermé). Chaque cavalier correspond à 30 minutes de manœuvre pour le Duet-D/Duet-ED et 3h30 pour le Duet-W• Le nombre de chevaliers déplacés détermine la durée de la manoeuvre.• Réglez l’heure courante en agissant directement sur la partie crantée du cadran en la faisant tourner dans le sens indiqué par la flèche jusqu’à la correspondance avec l’index horaire.• Refermez le capot de protection • Alimentez le produit• Il existe 3 modes de fonctionnement possibles, sélectionnables par un sélecteur manuel situé sur la face avant de l’interrupteur.
REMPLACEMENT DE LA BATTERIE
- Pour remplacer la batterie (uniquement sur DUET-D et DUET-W): - débrancher l’alimentation - retirer le porte de batterie - emplacer la pile - brancher l’alimentation Vous devez retirer les piles avant de la mise au rebut de l’instrument En cas de remplacement, jeter les piles dans les conteneurs spéciaux de collecte sélective des déchets. DIMENSIONS
DESCRIPTION 16(4) A/230 V~ Couvercle de la batterie Indice horaire Cadran de l'horloge Sélecteur manuel Incandescent 3000 W Fluorescent (néon) 1200 VA Halogène basse tension 2000 VA Halogène à 230 V~ 3000 W Basse consommation (CFL) 1000 VABasse consommation (CFL) 900 VA LED 200 VA Vemer S.p.A. I - 32032 Feltre (BL) • Via Camp Lonc, 16 e-mail: info@vemer.it - web site: www.vemer.it
La conformité aux directives communautaires : 2014/35/UE (LVD); 2014/30/UE (EMCD) est déclarée en référence à la norme harmonisée : • EN 60730-2-7Utilisez uniquement des piles de type V80H
