Type de produit	Attelage frontal à barre de coupe (faucheuse à disques)
Marque	Solo
Modèle	Attachment FSM 530
Catégorie	Tondeuse à gazon (accessoire)
Compatibilité	Combi 5002 R (exclusivement)
Largeur de coupe	53 cm
Dimensions (L×l×h)	Environ 95 × 57 × 28 cm
Poids	Environ 18 kg
Nombre de lames	2 lames rotatives
Réglage de hauteur de coupe	Central, 6 positions
Type d'entraînement	Prise de force (PDF) via Combi 5002 R
Graissage	Graisse recommandée (voir notice)
Entretien	Nettoyage après usage, graissage régulier des articulations
Sécurité	Dispositif d'arrêt d'urgence, protection des lames
Pièces détachées	Disponibles sous numéros catalogue (ex: 414277, 414278…)
Réparabilité	Indice de réparabilité non communiqué
Garantie	Selon conditions du fabricant
Notice d'utilisation	8 pages, téléchargeable gratuitement

FOIRE AUX QUESTIONS - Attachment Fsm 530 SOLO

Comment installer l'attelage FSM 530 sur le Combi 5002 R ?

L'attelage se fixe à l'avant du Combi 5002 R en utilisant les points d'attache prévus. Consultez la notice du Combi 5002 R pour les instructions de montage détaillées. Assurez-vous que la prise de force est alignée avant de verrouiller les axes.

Quelle est la largeur de coupe de la FSM 530 ?

La largeur de coupe est de 53 cm, ce qui permet de tondre efficacement les surfaces herbeuses de taille moyenne.

Faut-il graisser l'attelage régulièrement ?

Oui, il est recommandé de graisser les points de pivotement et les articulations avec une graisse adaptée (mentionnée dans la notice) après chaque utilisation pour garantir une longue durée de vie.

Comment régler la hauteur de coupe ?

La hauteur de coupe se règle centralement via un levier à 6 positions. Abaissez ou relevez le châssis pour ajuster la hauteur de coupe entre environ 2 et 8 cm selon le terrain.

L'attelage FSM 530 est-il compatible avec d'autres modèles que le Combi 5002 R ?

Non, cet accessoire est conçu exclusivement pour le Combi 5002 R. L'utiliser sur un autre modèle pourrait endommager l'équipement et annuler la garantie.

Que faire si la tonte est irrégulière ?

Vérifiez que les lames sont bien affûtées et non endommagées. Assurez-vous que la hauteur de coupe est uniforme et que la vitesse d'avancement est adaptée. Remplacez les lames si nécessaire.

Comment remplacer les lames de la FSM 530 ?

Déposez le carter de protection, dévissez les vis de fixation des lames (sens inverse des aiguilles d'une montre) et remplacez par des lames neuves référencées dans la liste de pièces détachées. Serrez au couple recommandé.

Quelles précautions de sécurité respecter lors de l'utilisation ?

Portez des gants et des lunettes de protection. Ne jamais mettre les mains près des lames en fonctionnement. Arrêtez le moteur du Combi avant tout entretien. Tenez les enfants et animaux à distance.

Où trouver les pièces détachées de la FSM 530 ?

Les pièces détachées sont disponibles chez les revendeurs agréés SOLO/AL-KO. Les numéros de pièces sont listés dans la notice (ex: 414277, 414278). Vous pouvez également commander en ligne sur le site du fabricant.

Comment nettoyer l'attelage après utilisation ?

Utilisez un jet d'eau à basse pression pour enlever les résidus d'herbe et de terre. Évitez de mouiller les parties électriques. Séchez soigneusement et appliquez un léger film d'huile sur les parties mobiles pour éviter la rouille.

MODE D'EMPLOI Attachment Fsm 530 SOLO

MONTAGEANLEITUNG

FRONTSICHEL-MÄHWERK

FSM 530

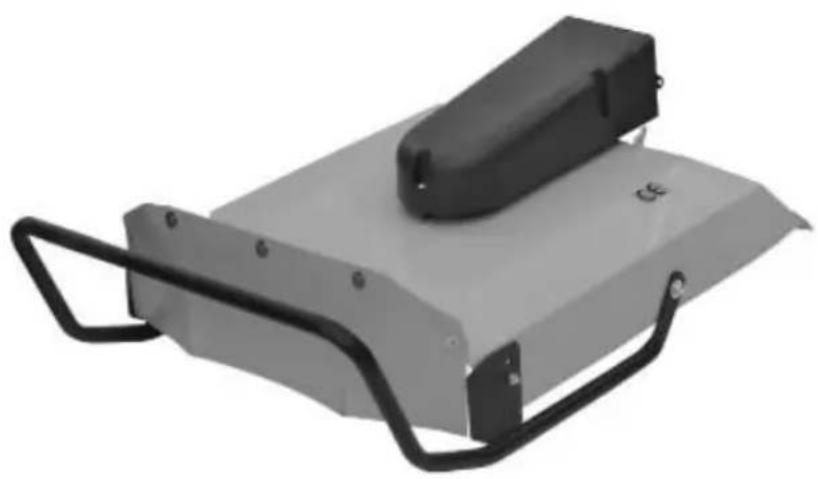

3D rendering of a gray industrial device with black metal brackets and a black handle (no text or symbols visible)

DE

EN

FR

IT

HU

PL

SV

NO

DA

DE	Nur Original Anbaugeräte für Combi Gerät 5002 R verwenden!Beachten Sie die Bedienungsanleitung für Combi 5002 R. Die CE-Erklärung zu diesem Anbauge-rät ist in der Bedienunganleitung.
EN	Original attachement device for Combi 5002 R only!Pay attention to the instruction manual for Combi 5002 R. The CE declaration of this attach-ment device is in the instruction manual.
FR	Dispositif de fi xation d'origine pour Combi 5002 R seulement!Prêtez attention au manuel d'instructions pour Combi 5002 R. La déclaration CE de cet attach-ment dans la notice d'utilisation.
IT	Originale dispositivo di fi ssaggio per Combi 5002 R solo!Prestare attenzione al manuale di istruzioni per Combi 5002 R. La dichiarazione CE di questoattaccamento nelle istruzioni operative.
HU	Eredeti Rögzítő Combi 5002 csak!Ügyeljen arra, hogy a használati utasítást Combi 5002 R. A CE-nyilatkozat a mellékletet azüzemeltetési utasításokat.
PL	Urzadzenie mocujące Oryginalna Combi 5002 R tylko!Należy zwrócić uwagę na instrukcję obsługi Combi 5002 R. Deklaracja CE do tego załącznika winstrukcji obsługi.
SV	Original fästanordning för Combi 5002 R bara!Var uppmärksam på bruksanvisningen för Combi 5002 R. CE-deklaration om detta bilaga ibruksanvisningen.
NO	Original vedlegg enhet for Combi 5002 R bare!Vær oppmerksom på bruksanvisningen for Combi 5002 R. CE-erklæring til dette vedlegget ibruksanvisningen.
DA	Oprindelige vedhæftede fi I anordning til Combi 5002 R only!Vær opmærksom på brugsanvisningen for Combi 5002 R. CE-erklæring til denne vedhæftning ibetjeningsvejledningen.

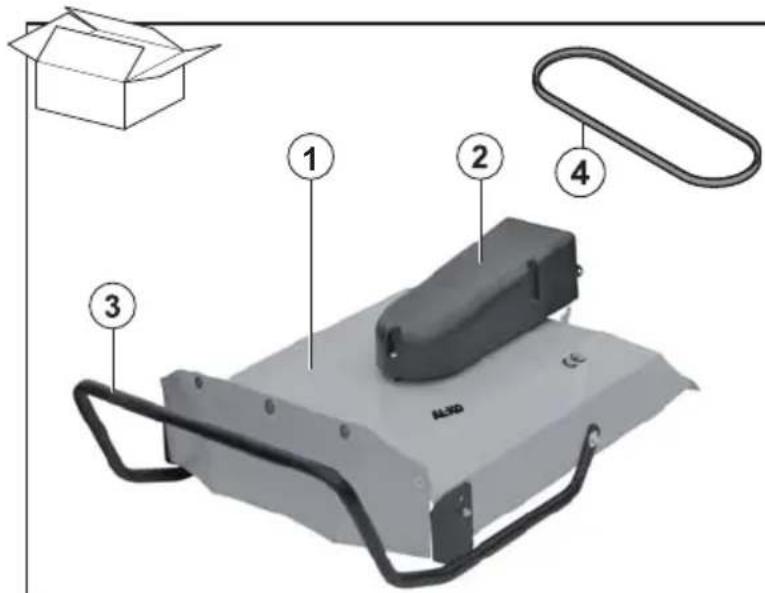

Diagram of an electronic device with labeled parts including a cardboard box, a connector, and a motor labeled 'ALSO'.

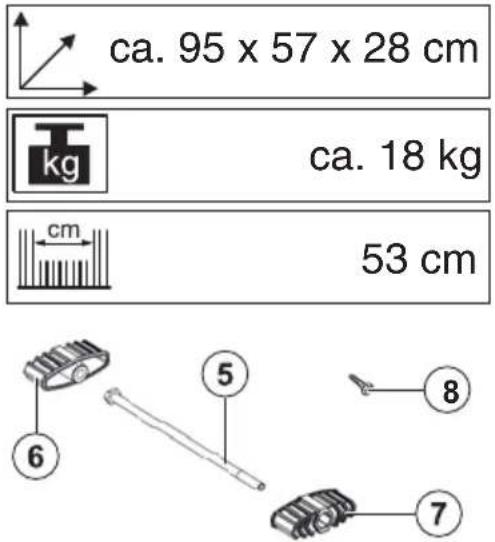

ca. 95 x 57 x 28 cm ca. 18 kg cm 53 cm 6 5 8 7

01

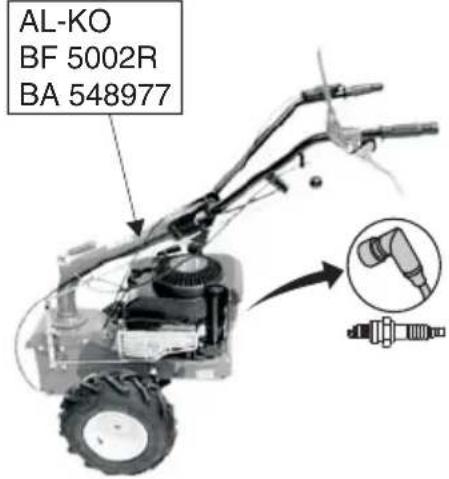

AL-KO BF 5002R BA 548977

02

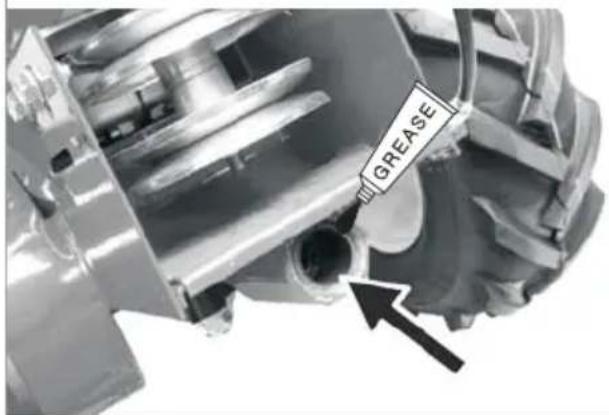

GREASE

03

Close-up of a mechanical assembly with labeled components, showing a tool interacting with a component (no readable text or symbols)

04

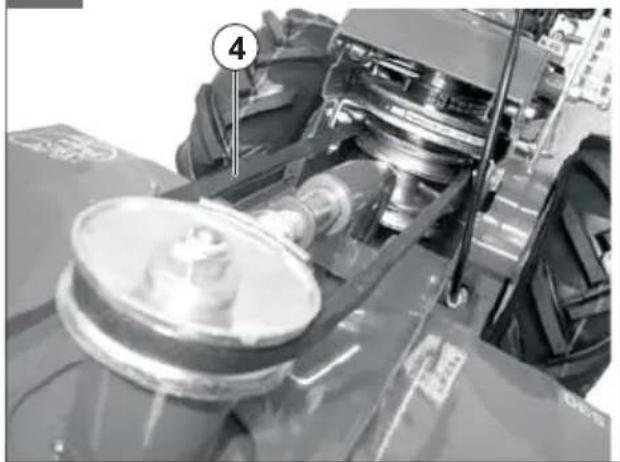

Close-up of a mechanical assembly with a pulley and component, no visible text or symbols

Close-up of a mechanical assembly with a coiled spring and pipe, no visible text or symbols

Technical diagram of a mechanical assembly with no visible text or symbols

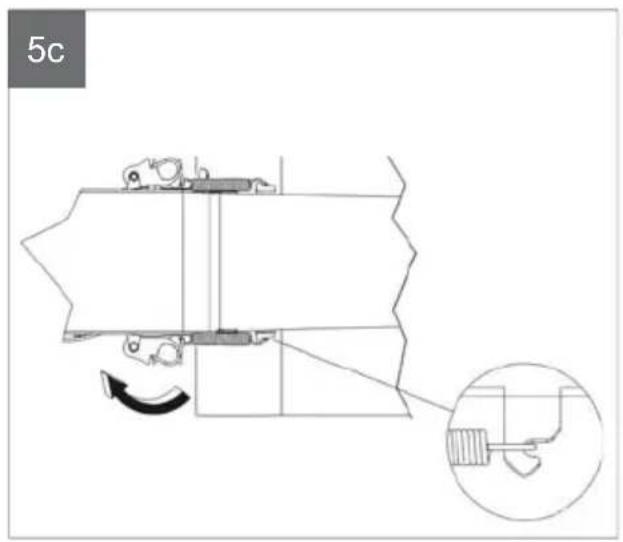

5c

Technical line drawing of a mechanical assembly or assembly with no visible text, numbers, or symbols.

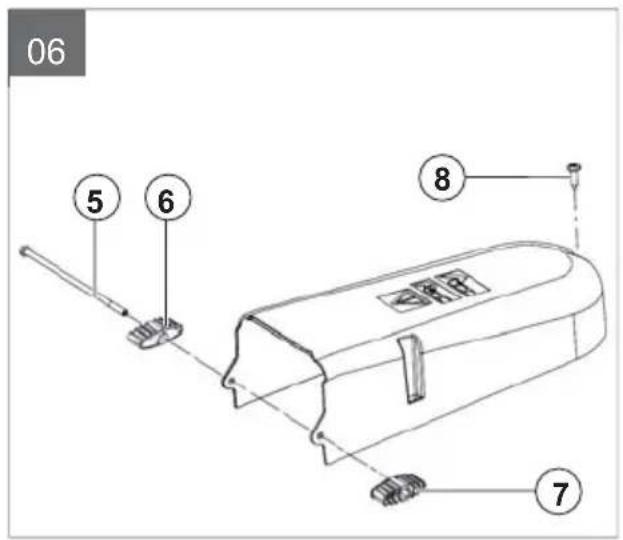

06 ⑤ ⑥ ⑧ ⑦

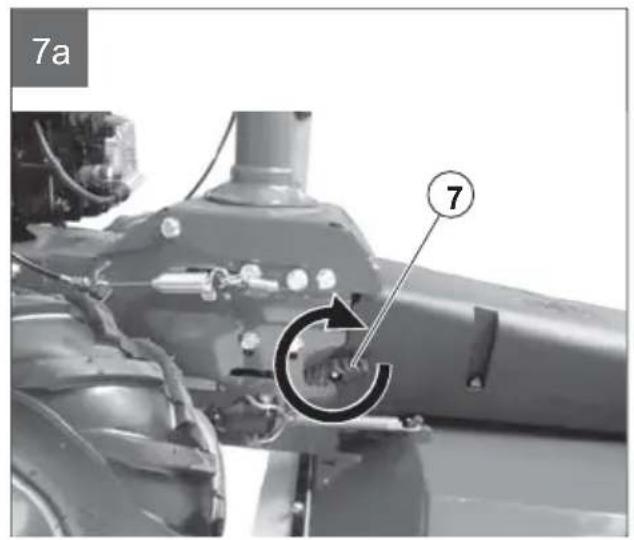

7a ⑦

Mechanical assembly diagram showing a rotating component with a curved arrow indicating rotation (no text or symbols present)

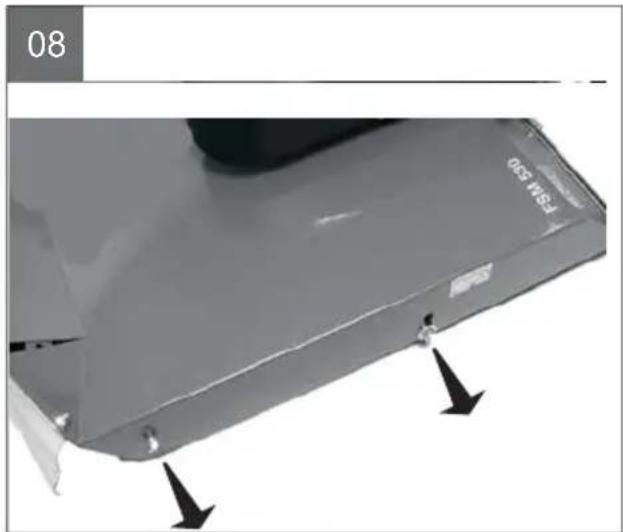

Close-up of a metallic electronic component with mounting holes and a small hole, marked with arrows indicating features (no readable text or symbols)

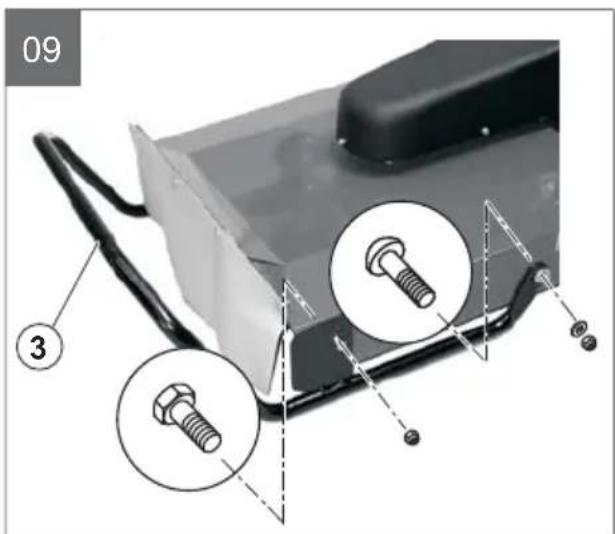

09 ③

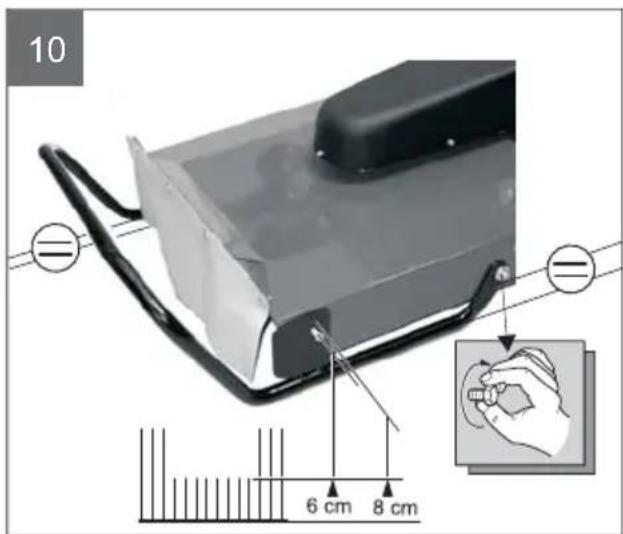

10 6 cm 8 cm

Technical illustration of a lawn mower with a close-up inset showing the blade and handle (no text or symbols)

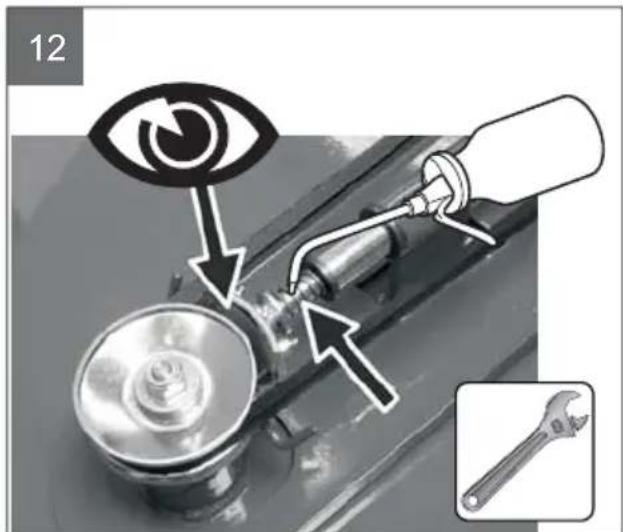

12

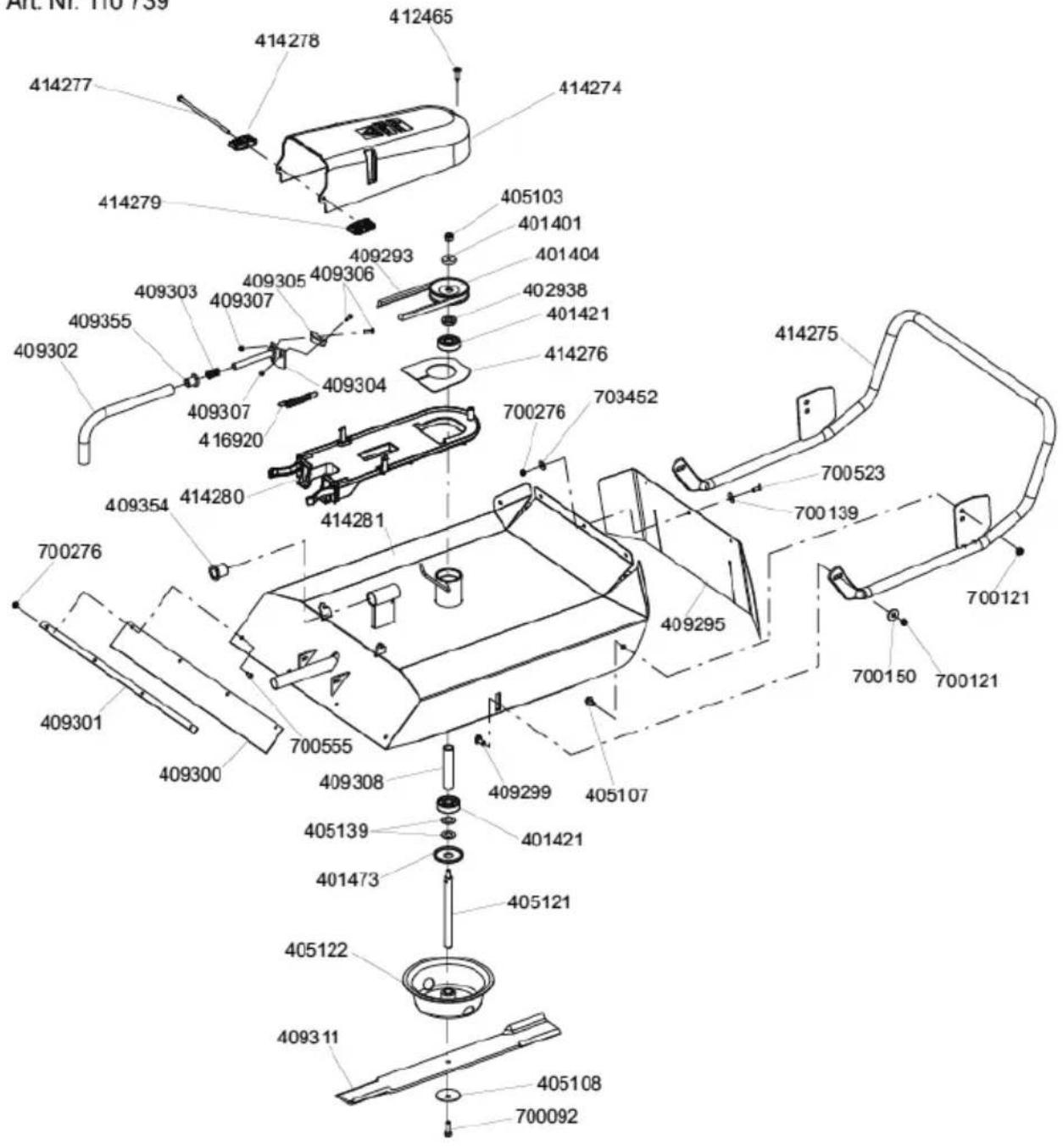

FSM 530

Art. Nr. 110 739

Alt. Nr. 110 739 414277 414278 412465 414274 414279 409303 409305 409306 409293 405103 401401 401404 402938 401421 409302 409307 409306 409305 409304 409355 409307 416920 414280 409354 414281 700276 703452 700523 700139 700121 700150 700121 700276 700555 700308 409299 405107 409295 405139 401421 401473 405121 405122 409311 405108 700092

Country Company Telephone Fax

A AL-KO Kober Ges.m.b.H. (+43) 3578 /2515-100 (+43) 3578 / 2515-31
AUS AL-KO International PTY. LTD (+61)3/9767-3700 (+61)3 /9767-3799
B / L Eurogarden NV (+32)16/805427 (+32)16/80 5425
BG	Valerii S&M Group SJ	([phone]	([phone]
CH	AL-KO Kober AG	(+41)56/418-3153	(+41)56/418 3160
CZ	AL-KO Kober Spol. S.R.O.	(+420)382/210381	(+420)382/212782
D	AL-KO Geräte GmbH	(+49)82 21/203-0	(+49)8221/97-8199
DK	AL-KO Ginge A/S	([phone]	([phone]
EST/LT/LV	AL-KO KOBER	(+371)67/627-326	(+371)67/807-018
F AL-KO S.A.S. (+33)3/8576-3500 (+33)3/8576-3581
GB	Rochford Garden Machinery Ltd.	(+44)19 63/82 80 50	(+44)19 63/82 8052
H	AL-KO KFT	(+36)29/5370-50	(+36)29/5370-51
HR	Brun.ko.-prom d.o.o.	([phone]	([phone]
I	AL-KO KOBER GmbH / SRL	(+39)039/9329-311	(+39)039/9329-390
IN	AGRO-COMMERCIAL	([phone]	([phone]
IQ	Avro Gulistan Com	([phone]
IRL	Cyril Johnston & Co. Ltd.	([phone]	([phone]
LY	ASHOFAN FOR AGRICULT. ACC.	([phone] ([phone]
MA	BADRA Sarl	([phone]	([phone]
MK	Techno Geneks ([phone]	([phone]
N	AL-KO GINGE A/S	([phone]	([phone]
NL	O.DE LEEUW GROENTECHNIEK	(+31)38/444 6160	(+31)38/444 6358
PL	AL-KO KOBER Sp. z.o.o.	(+48)61/816-1925	(+48)61/816-1980
RO	SC PECEF TEHNICA SRL	([phone]	([phone]
RUS 000 AL-KO KOBER (+7) 499/16708-42 (+7) 499/96600-00
RUS	ZAO AL-KO St. Petersburg GmbH	(+7)812/446-1084	(+7)812/446-1084
S Ginge Svenska AB (+46)(0)31/57-3580 (+46)(0)31/57-56 20
SK	AL-KO KOBER Slovakia Spol. S.R.O.	(+421)2/4564-8267	(+421)2/4564-8117
SLO	Darko Opara s.p.	([phone]	([phone]
SRB	Agromarket d.o.o.	([phone]	([phone]
TR	ZIMAS A.S.	([phone]	([phone]
UA	TOV AL-KO KOBER	(+380)44/392-07-08	(+380)44/392-07-09
