Type de produit	Chauffe-eau électrique à accumulation
Marque	Teka
Modèle	EWH 50 D SLIM
Capacité	47 L
Puissance nominale	2000 W
Tension nominale	220-240 V ~
Pression nominale	0.75 MPa
Température maximale	75 °C
Classe électrique	Type I
Indice de protection	IPX4
Classe d'efficacité énergétique	B
Consommation annuelle	1243 kWh
Volume d'eau mélangée à 40 °C (V40)	76 L
Fonctions principales	Contrôle automatique, chauffage rapide, modes ECO, intelligent, stérilisation, réservation
Sécurité	Protection triple : surchauffe, pression élevée, chauffage à sec ; soupape de sécurité
Matériau de la cuve	Émail saphir (anti-corrosion, anti-rouille)
Isolation	Mousse de polyuréthane intégrale
Élément chauffant	Charge thermique basse, longue durée de vie
Anode magnésium	Oui, à vérifier périodiquement
Entretien	Nettoyage régulier du réservoir ; vérification de l'anode ; purge en cas de gel
Installation	Murale, nécessite prise 250V/10A avec terre, hauteur mini 1,8 m

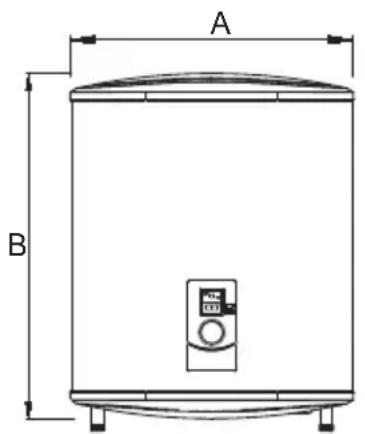

Dimensions (approx.)	Modèle slim, hauteur et diamètre standards pour 47 L

FOIRE AUX QUESTIONS - EWH 50 D SLIM TEKA

Comment installer le chauffe-eau EWH 50 D SLIM ?

Fixez l'appareil sur un mur solide avec les boulons d'expansion fournis. Raccordez l'entrée d'eau froide à la soupape de sécurité et la sortie d'eau chaude aux points d'utilisation. La prise électrique doit être à au moins 1,8 m du sol et mise à la terre. Remplissez d'abord le réservoir d'eau avant de brancher.

Comment mettre en service l'appareil pour la première fois ?

Ouvrez un robinet d'eau chaude, puis ouvrez la vanne d'entrée d'eau froide. Attendez que l'eau coule régulièrement (réservoir plein), fermez le robinet. Branchez la prise : les voyants s'allument. Réglez la température souhaitée avec le bouton rotatif.

Quelle est la température maximale et comment la régler ?

La température maximale est de 75 °C. Utilisez le bouton rotatif (3) pour ajuster de 30 à 75 °C. Tournez dans le sens horaire pour augmenter, antihoraire pour diminuer. L'écran clignote 3 secondes pour confirmer.

Que signifient les différents modes (1 à 6) ?

Le bouton MODE (1) permet de choisir : 1=1200W, 2=2000W, 3=contrôle intelligent (économie d'énergie), 4=ECO (température fixe 55 °C), 5=stérilisation (80 °C pendant 5 min), 6=réservation (programmation horaire). Chaque mode optimise la consommation.

Pourquoi de l'eau s'écoule-t-elle par la soupape de sécurité ?

Lors du chauffage, une légère goutte à goutte est normale car la pression interne augmente. Si le débit est important, contactez un professionnel. Ne bloquez jamais l'orifice de la soupape.

Comment vidanger le chauffe-eau en cas de gel ou d'absence prolongée ?

Coupez l'alimentation et l'arrivée d'eau. Ouvrez un robinet d'eau chaude. Tournez la vis de la soupape de sécurité dans le sens antihoraire, puis soulevez la poignée de vidange. L'eau s'écoulera par le tuyau de vidange.

À quelle fréquence faut-il vérifier l'anode de magnésium ?

Au moins une fois par an, ou tous les six mois si l'eau est dure. Une anode usée doit être remplacée par le service après-vente. La pièce est sous garantie, mais la main-d'œuvre peut être facturée.

Que faire si le voyant chauffage ne s'allume pas ?

Vérifiez que la prise est branchée et que le courant est présent. Si le problème persiste, le thermostat peut être défectueux. Contactez un professionnel pour le remplacement.

Comment nettoyer le chauffe-eau ?

Nettoyez l'extérieur avec un chiffon humide et du savon doux. N'utilisez pas de produits abrasifs. Pour l'intérieur, faites appel à un professionnel pour détartrer si nécessaire. La dureté de l'eau ne doit pas dépasser 120 mg/L de CaCO3.

Le chauffe-eau fait du bruit, est-ce normal ?

Un léger bruit de chauffe ou de circulation d'eau est normal. Si le bruit est fort ou inhabituel, cela peut indiquer un dépôt de calcaire. Un détartrage peut être nécessaire. Consultez un professionnel.

MODE D'EMPLOI EWH 50 D SLIM TEKA

Manuel d'instructions

Réchauffeur d'eau électrique de stockage scellé

EWH 50 D SLIM

EWH 80 D SLIM

Lisez ce Manuel avant l'utilisation et l'installation

Nous vous remercions sincèrement pour sélectionner notre réchauffeur d'eau électrique. Veuillez lire attentivement ce manuel avant l'utilisation et les méthodes pour l'utilisation et l'installation de ce réchauffeur d'eau électrique pour profiter pleinement de ses performances excellentes.

AVERTISSEMENT

• Avant l'installation de ce réchauffeur d'eau, veuillez vérifier et confirmer que l'électrode de terre sur la prise est mise à la terre de manière fiable, sans électricité. Sinon, le réchauffeur d'eau électrique ne peut pas être installé ou utilisé.
• Veuillez ne pas utiliser les prises mobiles.
• L'installation et l'utilisation incorrectes de ce réchauffeur d'eau électrique peuvent causer de graves blessures corporelles et les pertes de propriété.

Table des matières

• Caractéristiques de performance ...... (1)
• Spécifications ...... (2)
• Introduction brève de la structure du produit ...... (2)
• Méthodes d'installation .... (2)
• Méthodes d'utilisation .... (5)
• Attentions ...... (7)
• Maintenance.... (9)
• Défaillances et traitement ...... (10)
• Schéma de câblage ...... (10)

Caractéristiques de performance

1. Contrôle automatique total : ajout automatique d'eau froide, chauffage automatique.
2. Protection triple de sécurité : multiples dispositifs de protection de sécurité tels que protection contre chauffage sec, protection contre surchauffe, protection contre pression hydraulique élevée, etc., ce qui est sûr et fiable.
3. Récipient intérieur en émail saphir : fabrication en utilisant la technique de l'émail par méthode sèche électrostatique, ce qui est antirouille, anti-corrosion, résistant à incrustation avec une durée de vie plus longue tout en prévenant la fuite.
4. Tuyaux de chauffage conçus avec charge thermique basse : sûrs et fiables avec une durée de vie plus longue.
5. Équipé d'équipement anti-corrosion et incrustation-retardant : produits durables.
6. Mousse intégrale d'uréthane épaissie : bon effet d'isolation thermique, haute efficacité énergique et économie électrique
7. Contrôleur de température importé : contrôle précis et fiable de température.
8. Plage ajustable de température d'eau de 30 à 75°C.
9. Opération simple et utilisation facile.

Spécifications

Modèle	Volume (L)	Puissance nominale (W)	Tension nominale (ACV)	Pression nominale (MPa)	Température d’eau Max (°C)	Type électrique	Classe d’étanchéité
EWH 50 D SLIM	47	2000	220-240	0.75	75	Type I	IPX4
EWH 80 D SLIM	74	2000	220-240	0.75	75	Type I	IPX4

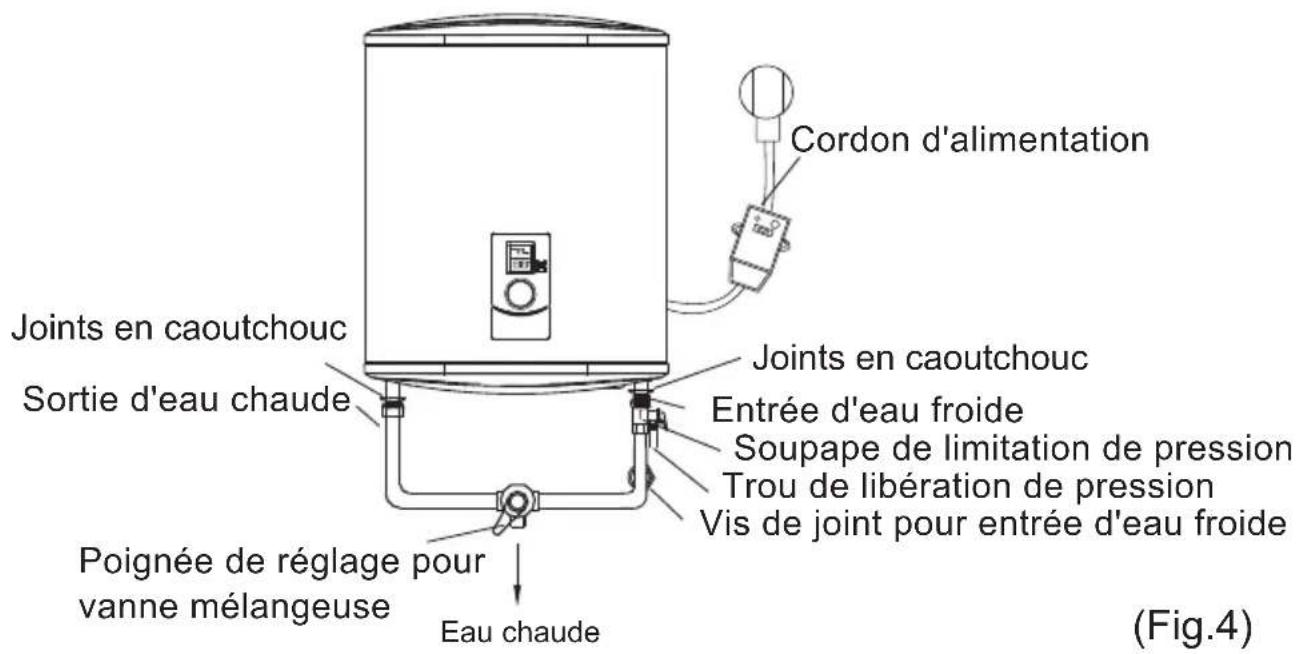

Introduction brève de la structure du produit

Méthodes d'installation

Note: Veuillez utiliser les accessoires fournis par notre société pour installer ce réchauffeur d'eau électrique. Ce réchauffeur d'eau électrique ne peut pas être suspendu sur le support sauf s'il a été vérifié pour assurer la fiabilité et la sûreté. Sinon, le réchauffeur d'eau électrique peut tomber à partir du mur, ce qui causera l'endommagement de l'appareil, même de grave blessure corporelle ou accident. Lors de la détermination des endroits des trous de boulon, il faut s'assurer qu'il y a un jeu pas moins de 0,2m sur le côté droit du réchauffeur d'eau électrique pour faciliter la maintenance, le cas échéant.

1. Installation de machine principale

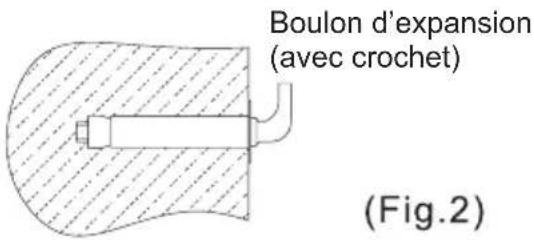

1. Ce réchauffeur d'eau électrique doit être installé sur un mur solide. Si la force du mur ne peut pas supporter le poids égal au double. Le poids total du réchauffeur pleinement rempli d'eau, il sera nécessaire d'installer un support spécial.
2. Après la sélection d'un emplacement approprié, déterminez les positions des deux trous d'installation pour boulons d'expansion avec crochet (déterminez selon la spécification du produit sélectionné). Effectuez deux trous dans le mur avec la profondeur correcte par forage de taille correcte correspondante avec les boulons d'expansion attachés. Insérez les vis, placez le crochet vers le haut, serrez les écrous pour qu'ils soient fixés de manière ferme, et puis suspendez le réchauffeur d'eau électrique sur cela (voir la Figure 2).

1. Installez la prise de puissance dans le mur. Les exigences relatives à la prise sont les suivantes : 250V/10A, mono-phase, trois électrodes. Il est recommandé de placer la prise à droite au-dessus du réchauffeur : La hauteur de la prise au sol ne doit pas être moins de 1,8m (voir la Figure 3).
2. Le réchauffeur peut être installé, tout endroit dans la pièce non exposé aux rayons directs du soleil ou pluies. Cependant, dans le but de réduire les pertes thermiques de tuyau, la position d'installation du réchauffeur doit s'approcher de l'endroit d'utilisation d'eau autant que possible.

2. Connexion de tuyaux

1. La dimension de chaque pièce de tuyau est G1/2.

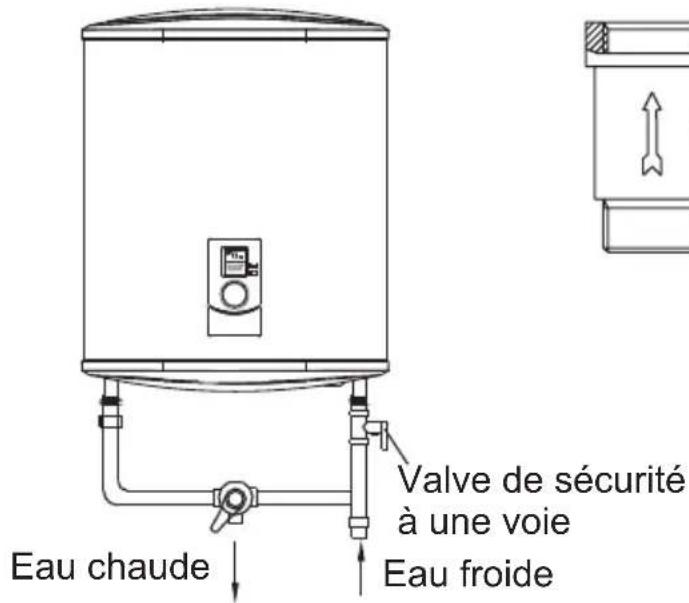

2. Connexion de valve de sécurité à une voie : installez la valve de sécurité à une voie attachée avec la machine à l'entrée d'eau de la machine principale. (Prêtez attention pour que les tuyaux flexibles installés de drainage de la valve de sécurité s'inclinent vers le bas et soient connectés avec l'atmosphère.)
3. Pour éviter la fuite lors de la connexion des tuyaux, les rondelles d'étanchéité en caoutchouc fournies avec la machine doivent être ajoutées aux extrémités des filets (voir la Figure 3).

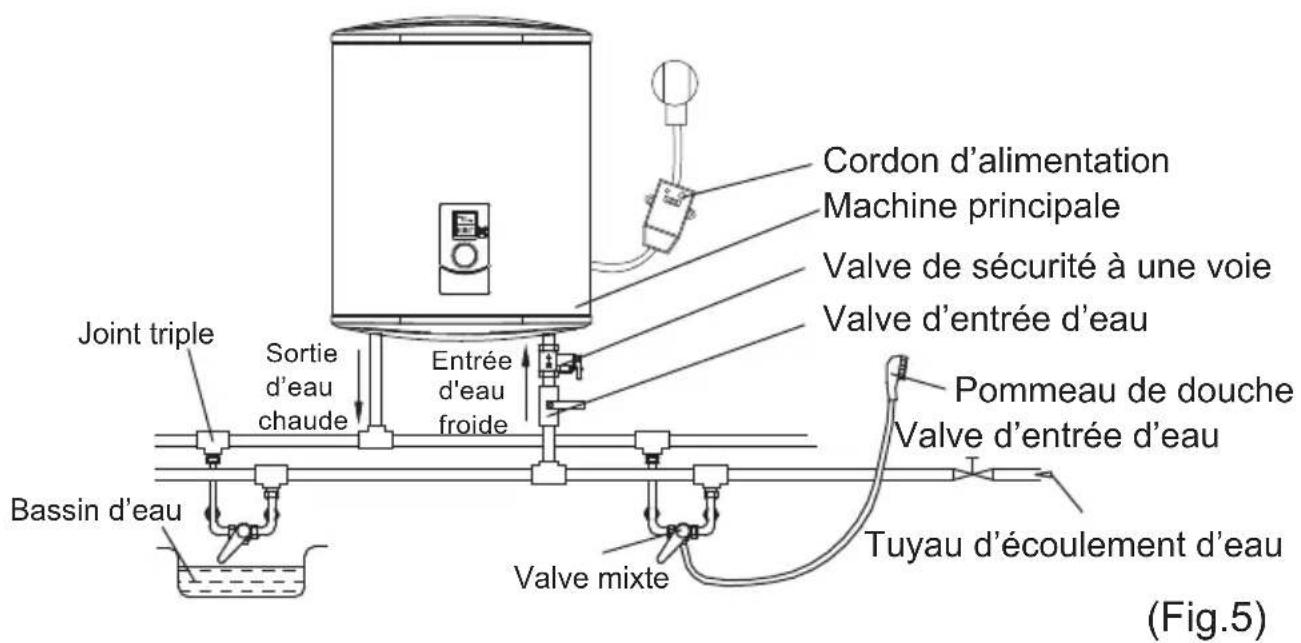

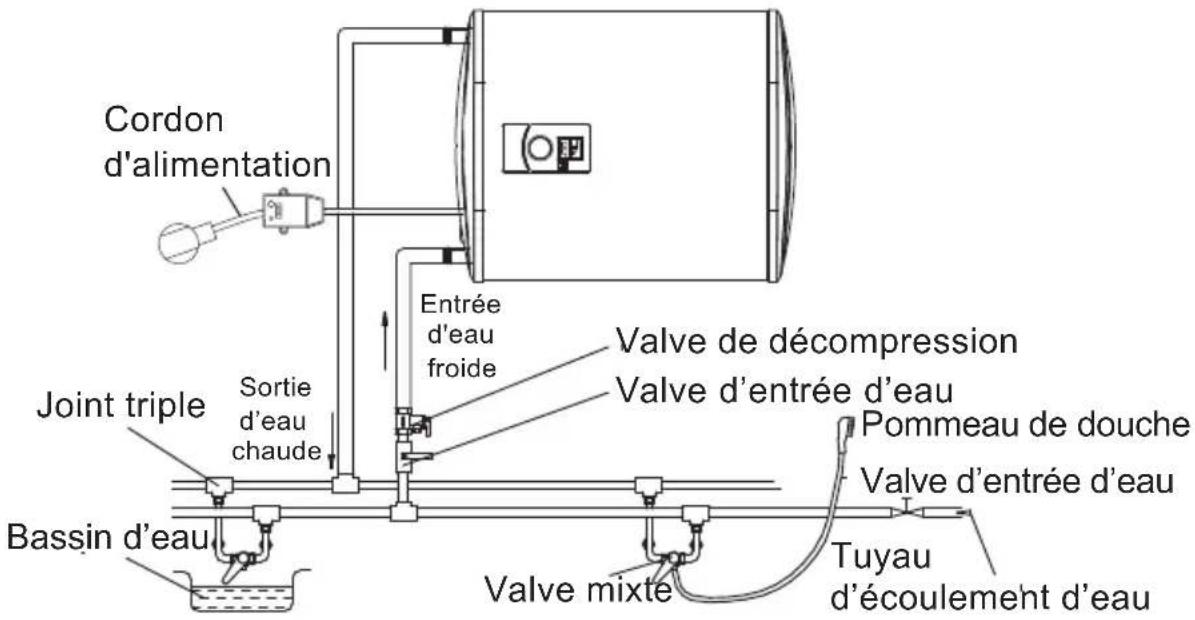

1. Si les utilisateurs envisagent de réaliser un système d'alimentation multi-voie, ils doivent se référer à la méthode présentée dans la Figure 5 pour connaître la connexion des tuyaux.

Méthodes d'utilisation

1. D'abord, ouvrez une des valves de sortie à la sortie du réchauffeur d'eau, puis, ouvrez la valve d'entrée. Le réchauffeur d'eau électrique commence à être rempli d'eau. Lorsque l'eau sort normalement de la valve de sortie, cela signifie que le réchauffeur a été pleinement rempli d'eau, et la valve de sortie peut être fermée.

Note : Pendant l'opération normale, la valve d'entrée doit être réglée à l'état d' « ouverture ».

1. Insérez la prise d'alimentation dans la prise, les deux voyants s'allumeront dans le même temps.

2. Cette machine est capable de contrôler automatiquement la température. Si la température d'eau dans la machine a atteint la température réglée (75°C), l'alimentation sera débranchée automatiquement, et la machine entrera dans l'état d'isolation thermique ; si la température d'eau diminue à un certain point, l'alimentation sera automatiquement branchée pour recommencer le chauffage, et l'utilisation d'eau chaude ne sera pas interrompue. Si le réchauffeur est automatiquement arrêté, l'indicateur de chauffage s'éteindra.

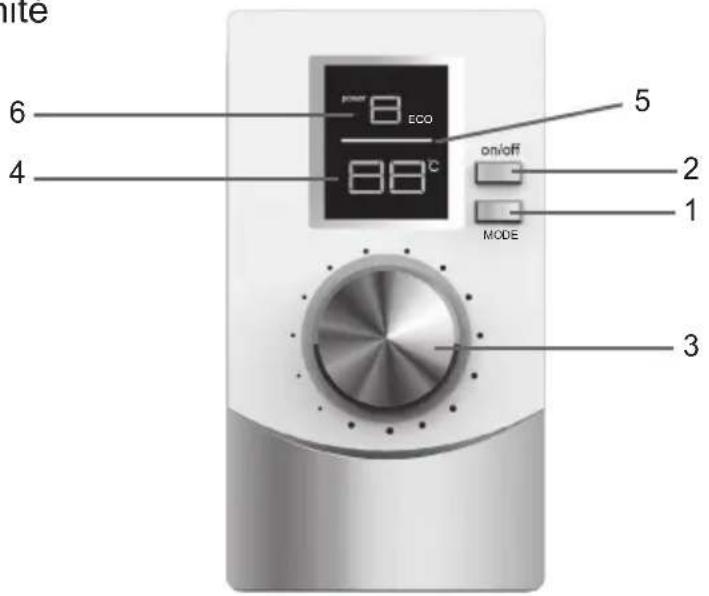

4. Opération de l'Unité

① Le bouton « 1 » est pour le commutateur de fréquence. Lorsque vous appuyez sur la première touche, l'écran « 4 » affiche l'option des six fréquences. (le numéro d'index « 1 » signifie 1200W, le numéro d'index « 2 » signifie 2000W, le numéro d'index « 3 » signifie le mode intelligent d'économie d'énergie, le numéro d'index « 4 » signifie le mode d'économie d'énergie, le numéro d'index « 5 » signifie le mode de stérilisation à haute température, le numéro d'index « H » signifie le mode de réservation.)le numéro de sixdisplay sera affiché en allers et retours

② Le bouton « 2 » est le bouton ON/OFF, si on le presse, le réchauffeur d'eau commence à fonctionner et l'écran sera allumé. Si on le presse de nouveau, l'électricité sera coupée et l'écran sera éteint.

③ « 3 » désigne le bouton de réglage de la température avec boucle de 360 °. La température augmente en rotation dans le sens horaire et diminue en sens antihoraire. Pendant la rotation, l'écran “ 4 ” change en conséquence. Lorsque le réglage de la température répond aux exigences des clients, arrêter la rotation et afficher l'écran « 4 » clignotera pendant environ 3 secondes, ce qui signifie que la température a été réglée avec succès. Après le clignotement, la valeur 4 de l'écran d'affichage revient à la température interne actuelle du chauffe-eau. Après le mode de contrôle intelligent d'économie d'énergie, le bouton ne peut pas être réglé. Lorsque vous entrez en mode rendez-vous, le bouton permet de régler l'heure du rendez-vous.

④ "6" est pour l'affichage de fréquence.

Si le chiffre "1" sort, cela signifie 1200W (un seul réservoir chauffe) ;

Si le numéro "2" sort, cela signifie 2000W (les deux réservoirs intérieurs ont été chauffés); Si le chiffre "3" apparaît, cela signifie que le mode de contrôle intelligent d'économie d'énergie, la température de l'eau est automatiquement changée. L'appareil permet de réduire la consommation d'électricité de l'utilisateur, ce qui permet de minimiser la perte de chaleur et de maximiser les économies d'énergie.

Cette fonction est activée manuellement, L'utilisateur peut appuyer sur le bouton MODE trois fois à 0 heure locale pour démarrer la fonction de commande intelligente et étalonner l'heure et la consommation d'eau chaude;

Si le chiffre " 4" apparaît, cela signifie que le mode ECO,, la température est réglée sur 55 et ne peut pas être ajustée ;

Si le chiffre " 5" apparaît, cela signifie un mode de stérilisation à haute température, la température de réglage fixe est de 80 degrés, et le chauffage commence lorsque la température est inférieure à cette température. La température de chauffage se maintient à 80 degrés, pendant 5 minutes , puis quitter la bactériostasie et revenir au mode par défaut ;

Si le nombre " 6 " apparaît, cela signifie que le mode de réservation. Introduction de la fonction : lorsque le mode est sélectionné comme 6, le tube numérique au-dessus de l'écran s'allume comme "6". Le système entre en mode de réglage de l'heure de rendez-vous, l'écran numérique affiche l'heure du rendez-vous, la plage de réglage est de 2 à 23, le bouton ajuste l'heure de réglage et entre en mode de rendez-vous après avoir clignoté pendant trois secondes, à ce moment-là le bouton peut régler la température, le rendez-vous est de sortir deux heures à l'avance et de se réchauffer.

⑤ Les « 5 » « 6 » peut permettre de savoir l’état de chauffage. Le voyant « 5 » va s’allumer si la puissance est branchée. Le voyant « 6 » clignotera si le mode d’économie énergique de contrôle intelligent est démarré. Selon la température réglée, le voyant « 5 » sera affiché en rouge, ce qui signifie que le réchauffeur d’eau est chauffé. Une fois que la température de réchauffeur d’eau atteint la valeur réglée, le voyant « 5 » sera affiché en blanc, ce qui signifie que le réchauffeur d’eau entre dans l’état de maintien de la température.

⑥ « 4 » peut afficher la température actuelle d'eau interne ainsi que la température réglée. Si personne n'opère le réchauffeur d'eau, la valeur sur l'écran d'affichage « 4 » désigne la température actuelle. À travers la rotation des poignées « 3 » et « 4 », les valeurs changeront en conséquence (à savoir le processus de réglage de température), lorsque le réglage de température est achevé, la valeur sur « 4 » retournera à la température actuelle du réchauffeur d'eau interne.

Attentions

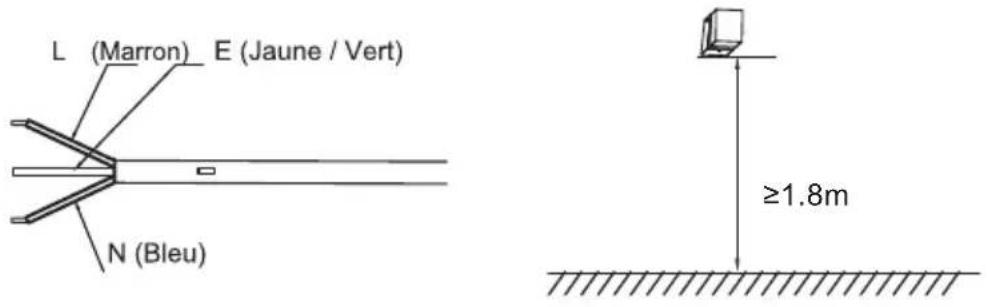

1. La prise de puissance doit être mise à la terre de manière fiable. Le courant nominal de la prise ne peut pas être inférieur à 10A. La prise et la fiche doivent être sèches pour prévenir la fuite électrique. Inspectez fréquemment si les fiches sont bien insérées dans la prise. La méthode d'inspection est comme suit : insérez la fiche d'alimentation dans la prise, après l'utilisation de trente minutes, arrêtez l'unité et extrayez la fiche, et inspectez la fiche au cas où elle vous brûlerait la main. Si la température dépasse 50°C, veuillez insérer dans une autre prise pour éviter l'endommagement de la fiche, sinon, l'incendie ou autre accident personnel peut se produire.
2. Pour les places ou le mur où l'eau peut répandre, la hauteur d'installation de la prise ne peut pas être moins de 1,8m.
3. Le mur destiné à l'installation du réchauffeur d'eau électrique doit être capable de supporter le poids égal au double du poids total du réchauffeur pleinement rempli d'eau sans distorsion ou fissure. Sinon, les autres mesures de renforcement doivent être adoptées.
4. La valve de sécurité à une voie attachée à la machine doit être installée à l'entrée d'eau froide de la machine (voir la Figure 6).

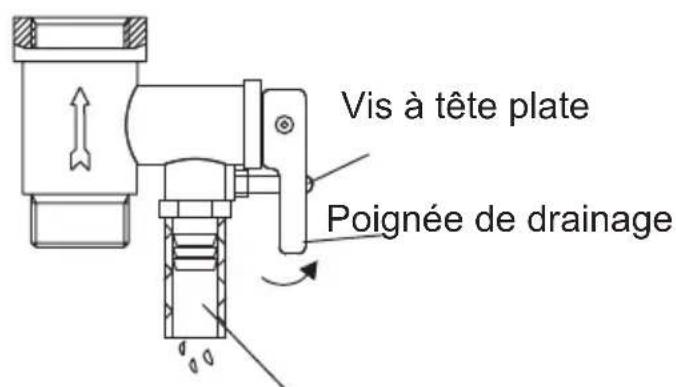

Trou de libération de pression
(Fig.6)

1. Pour la première utilisation (ou la première utilisation après la maintenance ou le nettoyage), le réchauffeur ne peut pas être démarré avant le remplissage plein d'eau. Lors du remplissage d'eau, au moins une des valves de sortie à la sortie du réchauffeur doit être ouverte pour évacuer l'air. Cette valve peut être fermée après que l'eau dans le réchauffeur est pleine.
2. Pendant le chauffage, il y a peut-être les gouttes d'eau qui tombent du trou de libération de pression de la valve de sécurité à une voie. C'est un phénomène normal. Si la fuite d'eau est grave, veuillez contacter le personnel professionnel de maintenance pour réparation. Ce trou de libération de pression doit, sous aucune circonstance, être bloqué ; sinon, le réchauffeur peut être endommagé, et les accidents de sécurité peuvent se produire.
3. Le tuyau de drainage connecté au trou de libération de pression doit s'incliner vers le bas.
4. Comme la température d'eau dans le réchauffeur peut atteindre 75°C, l'eau chaude ne peut pas être exposée à une personne lorsqu'il est initialement utilisé. Ajustez l'eau à une température raisonnable pour éviter la brûlure.
5. Dans le but de purger l'eau dans le récipient interne, l'eau peut être purgée à partir de l'orifice de sortie (tournez la vis à tête plate de l'orifice de sortie), ou à travers la valve de sécurité à une voie (tournez la vis à tête plate de la valve de sécurité à une voie, et soulevez la poignée de drainage).
6. Si la corde flexible d'alimentation est endommagée, la corde spéciale d'alimentation fournie par le fabricant doit être utilisée, et le remplacement doit être effectué par un personnel professionnel de maintenance.
7. Si toute partie ou composant du réchauffeur d'eau électrique est endommagé, veuillez contacter le personnel professionnel de maintenance pour réparation tout en utilisant les pièces spéciales de rechange et les composants fournis par notre société.

Maintenance

1. Vérifiez fréquemment la fiche d'alimentation et la prise pour s'assurer qu'elles sont en contact bon et fiable et sont bien mises à la terre sans surchauffage.
2. Si le réchauffeur ne sera pas utilisé pendant une longue période, en particulier dans les régions avec température basse (moins de 0°C), pour prévenir l'endommagement du réchauffeur en raison de l'eau gelée dans le récipient interne, l'eau dans le réchauffeur doit être purgée (référez-vous à l'Item 9, Cautions de ce manuel pour la méthode de drainage d'eau dans le récipient interne).
3. La dureté d'eau recommandée pour une performance idéale de travail du réchauffeur d'eau ne faut pas dépasser 120 mg/l de CaCo3 (Carbonate de Calcium). Si cette quantité est dépassée, il est recommandé d'utiliser les systèmes de détartrage alternatif (vous pouvez vérifier la dureté d'eau locale auprès de l'Autorité de l'Eau Locale de votre Mairie locale.) Tout défaut en raison des dépôts par la qualité d'eau ne sera pas couvert par la garantie.
4. Pour garantir la durée de vie longue et l'efficacité de votre réchauffeur d'eau, il est recommandé de nettoyer ses réservoirs internes et les dépôts dans les composants de chauffage de manière régulière.
5. Il est également recommandé de vérifier périodiquement l'anode de magnésium (au minimum une fois par an ou tous les six mois selon la dureté d'eau).
6. Si l'anode de magnésium de votre réservoir d'eau est usée en raison des dépôts causés par la qualité d'eau, le Service Après-vente doit la remplacer par une nouvelle. Le coût des matériels du remplacement de l'anode de magnésium sera couvert dans la période de garantie, cependant, le frais de main-d'œuvre ou services pour ce remplacement ne sera pas inclus.
7. Il est recommandé de nettoyer la surface du réchauffeur d'eau avec de l'eau savonneuse au lieu d'utiliser les produits abrasifs ou les solvants.
8. Pendant la période de garantie, la maintenance sera effectuée par le service après-vente du Bureau de Teka. Tout service effectué par une autre personne autre que le service après-vente du Bureau de Teka sera

Types d'eau	mg/l	°fH	°dH	°eH
Eau douce	≤17	≤1.7	≤0.95	≤1.19
Eau légèrement dure	≤60	≤6.0	≤3.35	≤4.20
Eau modérément dure	≤120	≤12.0	≤6.70	≤8.39
Eau dure	≤180	≤18.0	≤10.05	≤12.59
Eau très dure	>180	>18.0	>10.05	>12.59

Défaillances et traitement

Défaillances Causes Traitement
Le voyant de chauffage s’éteint.	Défaillances du contrôleur de température.	Contactez le personnel professionnel pour réparation.
Aucune eau sort de la sortie d’eau chaude.	1. L’alimentation d’eau courante est coupée.2. La pression hydraulique est trop basse.3. La valve d’entrée d’eau courante est fermée.	1. Attendez le rétablissement de l’alimentation d’eau courante.2. Utilisez de nouveau le réchauffeur lorsque la pression hydraulique augmente.3. Ouvrez la valve d’entrée d’eau courante.
La température d’eau est trop élevée.	Défaillances du système de contrôle de température.	Contactez le personnel professionnel pour réparation.
Fuite d’eau	Problème d’étanchéité du joint de chaque tuyau.	Scellez les joints.

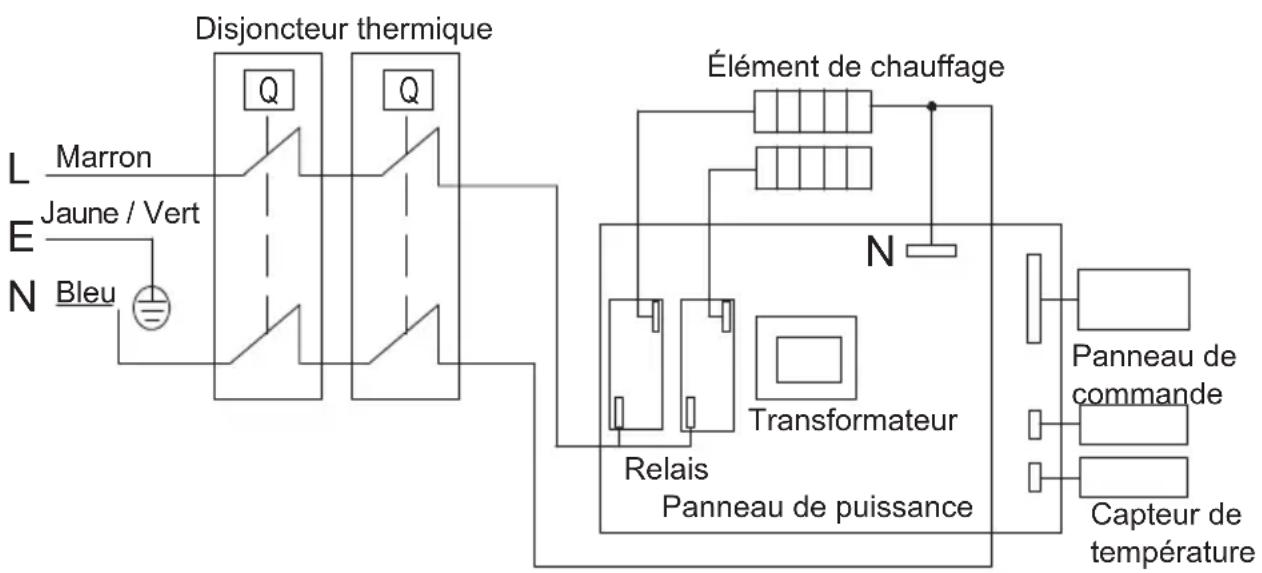

Schéma de câblage

Information du produit avec la réglementation européenne

Le réchauffeur d'eau de stockage EWH 50 D SLIM de la société TEKA Industrial, S.A. a été testé avec un profil de charge déclaré de taille « M » Ce produit satisfait et correspond aux exigences des normes du règlement de commission (N° 814/2013) pour réchauffeur d'eau de stockage et a atteint une efficacité énergique de chauffage d'eau de _wh = 41% .

Ce qui correspond à la classe « B » d'efficacité de chauffage d'eau

En conformité avec l'Annexe II Classes d'Efficacité Énergique article 1 du règlement de commission (N° 812/2013)

L'évaluation du résultat de ce rapport en conformité avec le règlement de commission (N° 812/2013 et 814/2019) est seulement une partie de l'évaluation de conformité pour obtenir l'ErP-Étiquette.

Consommation électrique Q_elec , efficacité énergique de chauffage d'eau ηwh et eau mixte à 40°C (V40)

Description Paramètres Valeur Unité
Valeur kue	k	0.23
Conformité du contrôle intelligent	smart	1
Facteur de contrôle intelligent	SCF	21.5	%
Coefficient de conversion	CC	2.5
Énergie de référence	Q_ref	5.845	kWh
Contenu énergétique utile	Q_H2O	7.318	kWh
Rapport de correction de la référence et de l'énergie utile	Q_ef/Q_H2O	0.799	kWh
Consommation quotidienne d'électricité (mesurée)	Q_test\_elec	7.143	kWh
Température de l'eau au début du cycle de mesure 24h	T3	72.0	°C
Température de l'eau à la fin du cycle de mesure 24h	T5	69.9	°C
Volume de stockage	M_act	47	kg
Volume de stockage	C_act	47	L
Consommation d'électricité quotidienne (corrigée)	Q_elec	8.829	kWh
Séquence des cycles de taraudage SMART utilisés pendant le test	M/S/M/S/M
Teneur en énergie utile de l'eau chaude prélevée pendant la période intelligente Qréférence, H2O exprimée en kWh:	Q_reference,H2O	26.012	kWh
Contenu énergétique utile de l'eau chaude prélevée pendant la période intelligente Qsmart, H2O exprimée en kWh:	Q_smart,H2O	23.898	kWh
La consommation d'électricité hebdomadaire avec des commandes intelligentes	Q_elec,week,smart	29.020	kWh
La consommation d'électricité hebdomadaire sans contrôles intelligents	Q_elec,week	36.980	kWh
Efficacité énergétique du chauffage de l'eau	η_wh	41.3	%
Consommation annuelle d'électricité	AEC	1243	kWh
Classe d'efficacité énergétique du chauffage de l'eau	B
Température de l'eau sans tapoter	T_set	63.6	°C
Température moyenne de l'eau froide d'entrée	θ_c	11.1	°C
Valeur normalisée de la température moyenne	θ_p	60.6	°C
Volume calculé qui a fourni de l'eau chaude d'au moins 40 °C	V_40	76	L

Le réchauffeur d'eau de stockage EWH 80 D SLIM de la société TEKA Industrial, S.A. a été testé avec un profil de charge déclaré de taille « M » Ce produit satisfait et correspond aux exigences des normes du règlement de commission (N° 814/2013) pour réchauffeur d'eau de stockage et a atteint une efficacité énergique de chauffage d'eau de _wh = 39% .

Ce qui correspond à la classe « B » d'efficacité de chauffage d'eau

En conformité avec l'Annexe II Classes d'Efficacité Énergique article 1 du règlement de commission (N° 812/2013)

L'évaluation du résultat de ce rapport en conformité avec le règlement de commission (N° 812/2013 et 814/2019) est seulement une partie de l'évaluation de conformité pour obtenir l'ErP-Étiquette.

Consommation électrique Q_elec , efficacité énergique de chauffage d'eau ηwh et eau mixte à 40°C (V40)

Description Paramètres Valeur Unité
Valeur kue	k	0.23
Conformité du contrôle intelligent	smart	1
Facteur de contrôle intelligent	SCF	38.1	%
Coefficient de conversion	CC	2.5
Énergie de référence	Q_ref	5.845	kWh
Contenu énergétique utile	Q_H2O	8.5238	kWh
Rapport de correction de la référence et de l'énergie utile	Q_ref/Q_H2O	0.686	kWh
Consommation quotidienne d'électricité (mesurée)	Q_test\_elec	14.177	kWh
Température de l'eau au début du cycle de mesure 24h	T3	71.0	°C
Température de l'eau à la fin du cycle de mesure 24h	T5	70.6	°C
Volume de stockage	M_act	74	kg
Volume de stockage	C_act	74	L
Consommation d'électricité quotidienne (corrigée)	Q_elec	9.745	kWh
Séquence des cycles de taraudage SMART utilisés pendant le test	M/S/M/S/M
Teneur en énergie utile de l'eau chaude prélevée pendant la période intelligente Qréférence, H2O exprimée en kWh:	Q_reference,H2O	32.610	kWh
Contenu énergétique utile de l'eau chaude prélevée pendant la période intelligente Qsmart, H2O exprimée en kWh:	Q_smart,H2O	27.109	kWh
La consommation d'électricité hebdomadaire avec des commandes intelligentes	Q_elec,week,smart	35.020	kWh
La consommation d'électricité hebdomadaire sans contrôles intelligents	Q_elec,week	56.580	kWh
Efficacité énergétique du chauffage de l'eau	η_wh	39.0	%
Consommation annuelle d'électricité	AEC	1316	kWh
Classe d'efficacité énergétique du chauffage de l'eau	B
Température de l'eau sans tapoter	T_set	64.7	°C
Température moyenne de l'eau froide d'entrée	θ_c	10.6	°C
Valeur normalisée de la température moyenne	θ_p	59	°C
Volume calculé qui a fourni de l'eau chaude d'au moins 40 °C	V_40	108	L

DESCRIPTION DE l'ANNEXE I

(1) nom de fournisseur ou marque commerciale
(2) identifiant du modèle du fournisseur
(3) le profil de charge déclaré, exprimé par la lettre appropriée et l'usage type conformément au Tableau 3 de l'Annexe VII
(4) la classe d'efficacité énergique de chauffage d'eau du modèle, déterminée en conformité avec le point 1 de l'Annexe II
(5) l'efficacité énergique de chauffage d'eau en %, arrondi à l'entier le plus proche
(6) la consommation électrique annuelle en KWh en terme de l'énergie finale et/ou la consommation annuelle de carburant en GJ en terme de GCV, arrondie à l'entier le plus proche et calculée selon le point 4 de l'Annexe VIII
(7) réglages de température de thermostat du réchauffeur d'eau, comme placés sur le marché
(8) la consommation électrique quotidienne Qelec en KWh, arrondie à trois décimales
(9) le profil de charge déclaré, exprimé par la lettre appropriée conformément au Tableau 1 de cette Annexe
(10) l'eau mixte à 40°C V40 en litres, arrondie à l'entier le plus proche
(11) température maximum du thermostat
(12) « en dehors du mode-boîte » est la condition de fonctionnement standard, configuration ou mode réglé par le fabricant au niveau de l'usine, pour activer immédiatement après l'installation de l'appareil, adaptable pour l'utilisation normale par l'utilisateur terminal en conformité avec le mode d'ouverture d'eau pour lequel le produit a été conçu et commercialisé
(13) l'efficacité énergique de chauffage d'eau en %, arrondie à une place décimale
(14) Toutes les précautions spécifiques pour l'assemblage, l'installation et la maintenance sont décrites dans les instructions d'opération et d'installation. Lisez et suivez les instructions d'opération et d'installation.
(15) Toutes les données incluses dans l'information du produit sont déterminées par l'application des spécifications des directives Européennes pertinentes. Les différences par rapport aux informations sur les produits figurant ailleurs peuvent entraîner les différentes conditions de test. Seulement les données convenues dans l'information du produit sont applicables et valides.

1 وصف الملك
