MODE D'EMPLOI WVW51UC6HV WHIRLPOOL

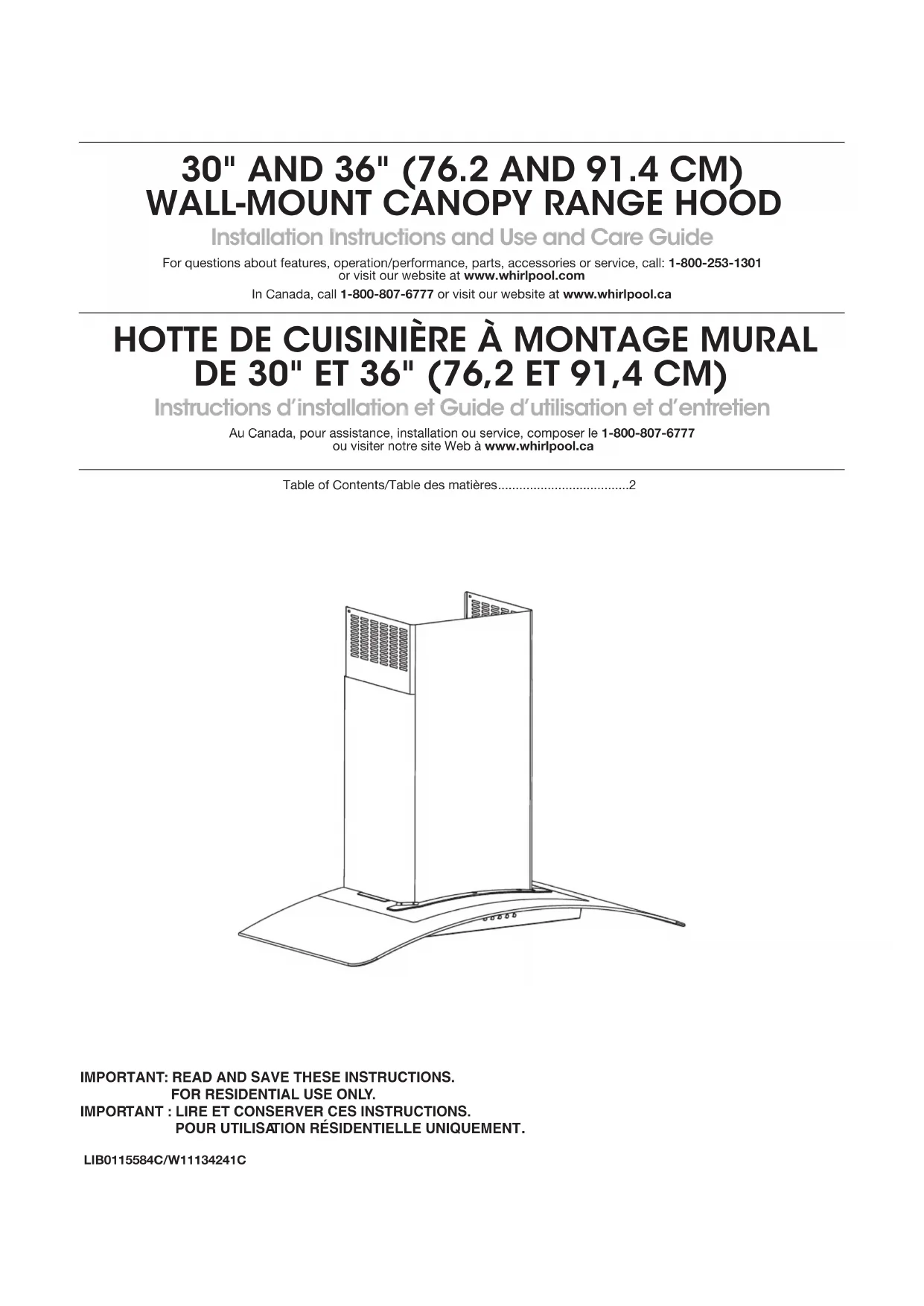

DE30" ET 36" (76,2 ET 91,4 CM) Instructions d’installation et Guide d’utilisation et d’entretien Au Canada, pour assistance, installation ou service, composer le 1-800-807-6777 ou visiter notre site Web à www.whirlpool.ca Table of Contents/Table des matières

Spécifications électriques

Préparation de l’emplacement

Raccordement du circuit d’évacuation

Raccordement électrique

Installation des cache-conduits

Commandes de la hotte de cuisinière

Whirlpool makes no representations about the quality, durability, or need for service or repair of this major appliance other than the representations contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with this major appliance, you should ask Whirlpool or your retailer about buying an extended warranty. LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.15 SÉCURITÉ DE LA HOTTE DE CUISINIÈRE Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient : Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

malformations et autres déficiences de naissance.16

SUIVANTES : ■ Utiliser cet appareil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant. ■ Avant d'entreprendre un travail d'entretien ou de nettoyage, interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation. ■ Tout travail d'installation ou câblage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du bâtiment et de protection contre les incendies.

Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommagé(e). Jeter le ventilateur ou le retourner à un centre de service agréé pour examen et/ou réparation. ■ Une source d'air de débit suffisant est nécessaire pour le fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales. ■ Lors des opérations de découpage et de perçage dans un mur ou un plafond, ne pas endommager les câblages électriques et les canalisations qui peuvent s’y trouver. ■ Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur. MISE EN GARDE : Cet appareil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives. MISE EN GARDE : Pour minimiser le risque d'incendie et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE : ■ Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière graisseuse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile. ■ Veiller à toujours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambé). ■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres. ■ Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élément chauffant.

■ Placer sur le récipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIÈCE ET APPELER LES POMPIERS. ■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMMÉ - vous risquez de vous brûler. ■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une explosion de vapeur brûlante. ■ Utiliser un extincteur SEULEMENT si : – Il s'agit d'un extincteur de classe ABC, dont on connaît le fonctionnement. – Il s'agit d'un petit feu encore limité à l'endroit où il s'est déclaré. – Les pompiers ont été contactés. – Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA. ■ AVERTISSEMENT : Pour réduire le risque d'incendie ou de choc électrique, ne pas utiliser ce ventilateur avec un quelconque dispositif de réglage de la vitesse à semi- conducteurs.17

EXIGENCES D’INSTALLATION

Outils et pièces Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous. Outils nécessaires ■ Niveau ■ Perceuse avec forets de 1

" (3,2 cm), 1/8" (3,2 mm), et 5/16" (7,9 mm) ■ Crayon ■ Pince à dénuder ou couteau utilitaire ■ Mètre-ruban ou règle ■ Pince ■ Pistolet à calfeutrage et composé de calfeutrage résistant aux intempéries ■ Brides de conduit ■ Scie sauteuse ou scie à guichet ■ Tournevis à lame plate ■ Cisaille de ferblantier ■ Tournevis Phillips Pièces nécessaires ■ Câble d’alimentation électrique du domicile ■ Serre-câble de 1/2" (12,7 mm) (homologation UL ou CSA) ■ Trois connecteurs de fils homologués UL Pour les installations avec décharge à l’extérieur, il vous faudra aussi : ■ Un bouche de décharge (décharge à travers le mur ou à travers le toit) ■ Circuit d’évacuation métallique Pour les installations sans décharge à l’extérieur (recyclage), il faudra aussi : ■ Ensemble de recyclage - Voir la section “Assistance ou service” pour commander. ■ Conduit d'évacuation métallique circulaire de 6" (15,2 cm) de diamètre - longueur déterminée par la hauteur de plafond. Pièces fournies Retirer les pièces de leur emballage. Vérifier que toutes les pièces sont présentes. ■ Hotte avec ventilateur, lampes DEL et auvent en verre préinstallés. ■ Raccord de transition avec clapets anti-reflux installés ■ Bride de support du cache-conduit ■ Filtre à graisse métallique ■ Gabarit de montage ■ Cache-conduit - 2 pièces ■ Deux vis de montage de 3,5 x 9,5 mm (Phillips) ■ Quatre vis de 4,2 x 8 mm (embout de tournevis T20

■ Six vis de montage de 5 x 45 mm (Phillips n° 2) ■ Quatre vis de 5,4 x 75 mm (Phillips) (pour chevilles d’ancrage de 10 x 60 mm) ■ Deux chevilles d’ancrage de 8 x 40 mm ■ Quatre chevilles d’ancrage de 10 x 60 mm ■ Adaptateur T20

Exigences d’emplacement IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. Confier l'installation de la hotte à un technicien qualifié. C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique de l'appareil est située derrière le filtre de gauche, sur la paroi arrière de la hotte. On doit toujours installer la hotte à distance des sources de courant d’air (fenêtres, portes et bouches de chauffage). Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation. Il est recommandé d'utiliser cette hotte avec une table de cuisson dont la puissance totale ne dépasse pas 65 000 BTU. Une prise de courant électrique reliée à la terre est nécessaire. Voir la section “Spécifications électriques”. La hotte est configurée à l’usine pour une décharge à travers le toit ou un mur. Pour une installation sans décharge à l’extérieur (recyclage), voir “Installations sans décharge à l'extérieur (recyclage) uniquement”, à la section “Raccordement du circuit d'évacuation”. L’ensemble de recyclage est disponible chez votre marchand ou chez un distributeur de pièces autorisé. Voir la section “Assistance ou service” pour commander. On doit assurer l’étanchéité au niveau de chaque ouverture découpée dans le plafond ou un mur traversé par l’équipement de la hotte. Installation dans une résidence mobile L’installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280); lorsque cette norme n’est pas applicable, l’installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux. Dimensions du produit 20" (50,8 cm) 30" (76,2 cm) ou 36" (91,4 cm) 13³⁄₁₆" (33,5 cm)

TORX et T20 sont des marques déposées de Acument Intellectual Properties, LLC.18

• Pour installations sans décharge à l'extérieur (recyclage) ** Pour installations avec décharge à l'extérieur Dimensions du placard

• Installations sans décharge à l'extérieur (recyclage) IMPORTANT : Valeur minimale de la distance “X” : 24" (61 cm) à partir de la surface de cuisson électrique Valeur minimale de la distance “X” : 27" (68,6 cm) à partir de la surface de cuisson au gaz. Valeur maximale suggérée pour la distance “X” : 36" (91,4 cm) Les cache-conduits peuvent être adaptés à différentes hauteurs de plafond. Voir le tableau suivant. Installations avec décharge à l’extérieur Hauteur minimale sous plafond Hauteur maximale sous plafond Surface de cuisson électrique 7' 4" (2,23 m) 9' 5" (2,87 m) Surface de cuisson à gaz 7' 7" (2,31 m) 9' 5" (2,87 m) Installations sans décharge à l’extérieur (recyclage) Hauteur minimale sous plafond Hauteur maximale sous plafond Surface de cuisson électrique 7' 4" (2,23 m) 9' 9" (2,97 m) Surface de cuisson à gaz 7' 7" (2,31 m) 9' 9" (2,97 m) REMARQUE : Les cache-conduits de hotte sont réglables; on peut les ajuster en fonction de la hauteur disponible sous plafond ou soffite, selon la distance “X” entre le bas de la hotte et la surface de cuisson. Pour des plafonds de hauteur supérieure, un ensemble d’extension de cache- conduit peut être acheté auprès de votre revendeur ou d’un distributeur de pièces autorisé. L’extension de cache-conduit remplace la section supérieure de cache-conduit fournie avec la hotte. Voir la section “Assistance ou service” pour commander. Exigences concernant l’évacuation (seulement pour un modèle avecdéchargeàl'extérieur) ■ Le circuit d'évacuation doit décharger l'air à l'extérieur, excepté pour une installation sans décharge à l'extérieur (recyclage). ■ Ne pas terminer le circuit d'évacuation dans un grenier ou dans un autre espace fermé. ■ Ne pas utiliser une bouche de décharge murale de 4" (10,2 cm) normalement utilisée pour un équipement de buanderie. ■ Utiliser uniquement des conduits métalliques. Des conduits en métal rigide sont recommandés. Ne pas utiliser de conduit de plastique ou en aluminium. ■ La longueur du circuit d'évacuation et le nombre de coudes doivent être réduits au minimum pour fournir la meilleure performance. Pour un fonctionnement efficace et silencieux : ■ Ne pas utiliser plus de trois coudes à 90°. ■ Veiller à ce qu'il y ait une section droite de conduit de 24" (61 cm) ou plus entre les coudes, si on doit utiliser plus d’un raccord coudé. ■ Ne pas connecter deux coudes ensemble. ■ Au niveau de chaque jointure du circuit d'évacuation, assurer l'étanchéité avec les brides de serrage. ■ Le circuit d'évacuation doit comporter un clapet anti- reflux. Si la bouche de décharge murale ou par le toit comporte un clapet, ne pas utiliser le clapet fourni avec la hotte d'extraction. ■ Assurer l'étanchéité avec un composé de calfeutrage autour de la bouche de décharge à l'extérieur (mur ou toit). ■ La taille du conduit doit être uniforme.

³⁄₁₆" (43,7 cm)**27¹⁄₈" (68,9 cm) min.**41¹⁄₈ " (104,5 cm) max. *27¹⁄₈" (68,9 cm) min.*45¹⁄₂" (115,6 cm) max. 10" (25,4 cm) min. 13" (33,0 cm) max.9¹⁄₂" (24,1 cm)2" (5,1 cm) min.9" (22,9 cm) min.* Axe central Placard adjacent Placard adjacent Point d'entrée du circuit d'évacuation et du câble d'alimentation électrique 20" (50,8 cm)* min.30" (76,2 cm) ou36" (91,4 cm)Distance “X” entre le bas de l'auvent et la surface de cuisson10" (25,4 cm) min.13" (33,0 cm) max. Surface de cuisson19 Installation dans une région à climat froid On doit installer un clapet anti-reflux additionnel pour minimiser le reflux d'air froid, et incorporer un élément d'isolation thermique pour minimiser la perte de chaleur par conduction par l'intermédiaire du conduit d'évacuation, de l'intérieur de la maison à l'extérieur. Le clapet anti-reflux doit être placé du côté froid par rapport à l'élément d'isolation thermique. L'élément d'isolation thermique doit être aussi proche que possible de l'endroit où le circuit d'évacuation pénètre la partie chauffée de la maison. Air d'appoint Le code du bâtiment local peut exiger l'emploi d'un système de renouvellement de l'air/introduction d'air d'appoint, lors de l'utilisation d'un système d'aspiration de débit supérieur à une valeur (pieds cubes par minute) spécifiée. Le débit spécifié, pieds cubes par minute, est variable d'une juridiction à une autre. Consulter un professionnel des installations de chauffage ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale. Méthodes d’évacuation Cette hotte a été configurée à l'usine pour la décharge de l'air aspiré à travers le toit ou à travers un mur. Un circuit d'évacuation en conduit rond de 6" (15,2 cm) (non fourni) est nécessaire pour l'installation. La hotte comporte une ouverture de sortie de diamètre 6" (15,2 cm). REMARQUE : On déconseille l'emploi de conduit flexible. Un conduit flexible peut causer une rétropression et des turbulences de l'air, ce qui réduit considérablement la performance. La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou à travers un mur. Pour la sortie à travers un mur, on doit employer un raccord coudé (90°). Décharge par l'arrière Le raccord coudé à 90° peut être installé immédiatement au-dessus de la hotte. Installation sans décharge à l'extérieur (recyclage) S'il n'est pas possible d'évacuer les fumées et vapeurs de cuisson à l'extérieur, on peut employer la version installation sans décharge à l'extérieur (recyclage) de la hotte, dotée d'un filtre à charbon et du déflecteur. Les vapeurs/fumées sont alors recyclées à travers la grille supérieure. Calcul de la longueur effective du circuit d'évacuation Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (pieds/ mètres) de tous les composants utilisés dans le système. Composants du circuit d'évacuation Conduit 6" (15,2 cm) de diamètre Coude à 45° 2,5 pi (0,8 m) Coude à 90° 5 pi (1,5 m) La longueur équivalente maximum est de 35 pi (10,7 cm). Exemple de circuit d'évacuation Dans l'exemple suivant, la longueur théorique du circuit est inférieure au maximum recommandé de 35 pi (10,7 m). 1 coude à 90° = 5 pi (1,5 m) 1 bouche de décharge murale = 0 pi (0 m) Section droite de 8 pi (2,4 m) = 8 pi (2,4 m) Longueur du système = 13 pi (3,9 m) Installation sans décharge à l'extérieur

ecyclage) Décharge à travers le mur Décharge à travers le toit

A. Déflecteur B. Conduit rond de 6" (15,2 cm) A. Bouche de décharge murale B. Conduit rond de 6" (15,2 cm) A. Bouche de décharge sur toit B. Conduit rond de 6" (15,2 cm) Coude à 90˚ 6 pi (1,8 m) 2 pi (0,6 m) Bouche de décharge m urale20 Spécications électriques Observer les dispositions de tous les codes et règlements en vigueur. S'assurer que l’installation électrique est correcte et qu'elle satisfait aux exigences de la plus récente édition de la norme National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22. 1-94, Code canadien de l’électricité, partie 1 et C22.2 n° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur. Si les codes le permettent et si l'on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre. Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 CSA International 8501 East Pleasant Valley Road Cleveland, OH 44131-5575 ■ L'appareil doit être alimenté par un circuit de 120 V CA seulement, 60 Hz, 15 ampères, protégé par fusible. ■ Si le domicile possède un câblage en aluminium, suivre la procédure ci-dessous :

1. Raccorder une section de câble en cuivre massif

aux conducteurs en queue de cochon.

2. Connecter le câblage en aluminium à la section ajoutée

de câblage en cuivre en utilisant des connecteurs et/ou des outils spécialement conçus et homologués UL pour fixer le cuivre à l’aluminium. Suivre la procédure recommandée par le fabricant de connecteurs électriques. Les raccordements aluminium/ cuivre doivent satisfaire aux prescriptions des codes locaux et de l’industrie, et être conformes aux pratiques de câblage reconnues. ■ Le calibre des conducteurs et les connexions doivent être compatibles avec les caractéristiques électriques de l'appareil spécifiées sur la plaque signalétique. La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrière de la hotte. ■ Le calibre des conducteurs doit être conforme aux exigences du National Electrical Code, de la plus récente édition de la norme ANSI/NFPA 70 ou des normes CSA C22. 1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (édition la plus récente) et de tous les codes et règlements en vigueur.

INSTRUCTIONS D’INSTALLATION

Préparation de l’emplacement ■ Il est recommandé d’installer le circuit d’évacuation avant de procéder à l’installation de la hotte. ■ Avant d’exécuter les découpages, vérifier la disponibilité d’un dégagement suffisant dans le plafond ou le mur pour le conduit d’évacuation. ■ Avant de sélectionner la hotte à installer, mesurer la hauteur libre sous plafond et la hauteur maximum disponible sous la hotte.

1. Déconnecter la source de courant électrique.

2. Déterminer la méthode d’évacuation à utiliser :

décharge à travers le mur ou le toit, ou recyclage.

3. Sélectionner une surface plane pour l’assemblage de la

hotte. Placer le matériau de protection sur cette surface.

4. À l’aide de deux personnes ou plus, soulever la hotte

et la poser sur la surface couverte.

5. Ôter la base en bois de la hotte de cuisine et jeter

de façon convenable.

6. Retirer le filtre à graisse en métal et le matériau d’expédition

en mousse se trouvant sous le ventilateur, à l’intérieur de la hotte de cuisine. Installation des vis de montage de la hotte

1. Déterminer et marquer la position de l’axe central

sur le mur où la hotte sera installée.

2. Sélectionner une hauteur de montage comprise entre

un minimum de 24" (61 cm) pour une surface de cuisson électrique, un minimum de 27" (68,6 cm) pour une surface de cuisson au gaz et un maximum suggéré de 36" (91,4 cm) entre le dessus de la cuisinière et le bas de la hotte. Marquer la ligne de repérage sur le mur.

3. Fixer le gabarit en place avec du ruban adhésif; aligner

l’axe central du gabarit et le bas du gabarit avec la ligne correspondant au bas de la hotte, et avec l’axe central déjà tracé sur le mur.

4. À l’aide du gabarit, marquer sur le mur le centre

des attaches. IMPORTANT : Toutes les vis de montage de la hotte en îlot doivent être vissées dans du bois où cela est possible. Si l'on ne peut pas visser les vis de montage de la hotte dans du bois, des tasseaux supplémentaires pour accrochage mural seront peut-être nécessaires, ou utiliser quatre chevilles d’ancrage de 10 x 60 mm et vis de 5,4 x 75 mm. Retirer le gabarit. AVERTISSEMENT Risque du poids excessif Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure. Vertical Centerline

A. Axe central B. Emplacements des attaches C. Ligne de référence pour la hauteur de montage (bas de la hotte)21

5. Pour bois, percer des avant-trous de 3/16" (4,8 mm)

à tous les emplacements de pose des vis dans du bois. Pour les chevilles d’ancrage, percer des trous de 7/16" (10 mm) à tous les emplacements des chevilles d’ancrage.

6. Pour bois, installer les deux vis de montage de 5 x 45 mm.

Laisser un espace de 1/4" (6,4 mm) entre le mur et l’arrière de la tête de vis pour faire glisser la hotte et la mettre en place. Pour les chevilles d’ancrage, installer les chevilles d’ancrage de 10 x 60 mm et installer les vis de montage de 5,4 x 75 mm dans les chevilles d’ancrage. Serrer les vis jusqu'à ce que les chevilles d'ancrage mural soient solidement fixées. Desserrer les vis de 1/4" (6,4 mm). Installation de la bride de cache-conduit

1. Fixer la bride du cache-conduit au mur en affleurement

avec le plafond à l’aide de deux vis de 5 x 45 mm. Utiliser des chevilles d'ancrage facultative si nécessaire. Achever la préparation

1. Déterminer et effectuer tous les découpages nécessaires

dans le mur pour le passage du circuit d’évacuation. Installer le circuit d’évacuation avant la hotte. Voir la section “Exigences concernant l’évacuation”.

2. Déterminer la hauteur appropriée pour le cordon

d’alimentation du domicile et percer un trou de

" (3,2 cm) à cet endroit.

3. Acheminer le câble d’alimentation du domicile selon les

prescriptions du Code national de l’électricité, des normes CSA et des codes et règlements locaux. Il faut que la longueur du conduit de 1/2" (12,7 mm) et des conducteurs soit suffisante depuis le tableau de distribution (avec fusibles ou disjoncteurs) pour réaliser le raccordement dans le boîtier de connexion de la hotte. REMARQUE : Ne pas mettre le système sous tension avant d’avoir complètement terminé l’installation.

4. Utiliser un calfeutrant pour assurer l’étanchéité au

niveau de chaque ouverture. Installation de la hotte REMARQUE : Ôter le film protecteur de la hotte de cuisine et des filtres en métal.

1. À deux personnes au moins, suspendre la hotte

aux deux crochets de montage, à travers les encoches de montage à l’arrière de la hotte.

2. Ôter le filtre à graisse. Voir la section “Entretien de la hotte”.

3. Mettre la hotte de niveau et serrer les vis

de montage supérieures.

4. Installer les deux vis de montage inférieures de 5 x 45 mm

et serrer. Utiliser des chevilles d'ancrage facultative si nécessaire.

A. Vis de montage B. Encoches de montage C. Vis de montage inférieures22 Raccordement du circuit d’évacuation

1. Installer le raccord de transition au sommet de la hotte

(s’il a été enlevé pour expédition), avec deux vis de tôlerie de 3,5 x 9,5 mm. Pour les installations avec décharge à l’extérieur uniquement :

1. Le circuit d'évacuation doit être installé par dessus

la sortie d’évacuation.

2. Serrer le raccord avec des brides de serrage.

3. Vérifier que les clapets anti-retour fonctionnent

correctement. Installations sans décharge à l'extérieur (recyclage) uniquement :

1. Fixer le déflecteur à la bride de cache-conduit à l’aide

de quatre vis de 4,2 x 8 mm.

2. Mesurer la distance entre le bas du déflecteur et

le bas de la sortie de la hotte.

3. Tailler le conduit à la taille mesurée “X”.

4. Retirer le déflecteur d’air.

5. Faire coulisser le conduit sur le bas du déflecteur d’air.

6. Placer le déflecteur d’air et le conduit assemblés

sur la sortie d’évacuation de la hotte.

7. Réassembler le déflecteur sur la bride de cache-conduit

à l’aide des quatre vis d’assemblage.

8. Assurer l’étanchéité des raccordements avec une bride

de conduit. Raccordement électrique

1. Déconnecter la source de courant électrique.

2. Retirer le couvercle du boîtier de connexion.

3. Ôter l'opercule arrachable du boîtier de connexion et

installer un serre-câble de 1/2" (12,7 mm)(homologation UL ou CSA).

A. Vis d’assemblage B. Déflecteur d’air C. Bride de cache-conduit

A. Déflecteur d’air B. Bride pour conduit C. X = longueur à laquelle couper le conduit d’évacuation D. Conduit d’évacuation E. Sortie d’évacuation AVERTISSEMENT Risque de choc électrique Déconnecter la source de courant électrique avant l'entretien. Replacer pièces et panneaux avant de faire la remise en marche. Le non-respect de ces instructions peut causer un décès ou un choc électrique.

A. Boîtier de connexion B. Opercule arrachable C. Couvercle du boîtier de connexion23

4. Acheminer le cordon d’alimentation du domicile à travers

le serre-câble, dans le boîtier de connexion.

5. Connecter ensemble les conducteurs noirs (E)

à l’aide de connecteurs de fils (homologation UL).

6. Connecter ensemble les conducteurs blancs (D)

à l’aide de connecteurs de fils (homologation UL).

7. À l’aide des connecteurs de fils (homologation UL),

connecter le conducteur de liaison à la terre (vert ou nu) du câble d’alimentation du domicile au conducteur vert- jaune de liaison à la terre (F) dans le boîtier de connexion.

8. Serrer la vis du serre-câble.

9. Installer le couvercle du boîtier de connexion.

10. Vérifier que chaque ampoule est bien insérée dans sa douille.

11. Reconnecter la source de courant électrique.

Installation des cache‑conduits REMARQUE : Ôter le film de protection des couvercles de ventilation.

1. En cas d’utilisation des sections supérieure et inférieure du

cache-conduit, pousser la section inférieure vers le bas, sur la hotte et soulever la section supérieure vers le plafond puis installer l'ensemble avec deux vis de 4,2 x 8 mm. REMARQUE : Pour les installations avec décharge à l'extérieur, le cache-conduit supérieur peut être inversé pour dissimuler les fentes.

2. Fixer le bas du conduit avec deux vis de 4,2 x 8 mm.

Achever l’installation

1. Pour les installations sans décharge à l’extérieur (recyclage)

uniquement, installer les filtres à charbon sur le filtre à graisse métallique. Voir la section “Entretien de la hotte”.

2. Installer les filtres métalliques. Voir la section “Entretien

3. Contrôler le fonctionnement de la hotte et de la lampe

du ventilateur. Voir la section “Utilisation de la hotte”. REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cuisinière, lire la section “Utilisation de la hotte”.

A. Câble d’alimentation électrique du domicile B. Serre-câble (homologation UL ou CSA) C. Connecteurs de fils (homologation UL) D. Conducteurs blancs E. Conducteurs noirs F. Conducteurs verts (ou nus) ou vert-jaune de liaison à la terre G. Boîtier de connexion AVERTISSEMENT Risque de choc électrique Relier le ventilateur à la terre. Brancher le fil relié à la terre au fil vert et jaune relié à la terre dans la boîte de la borne. Le non-respect de ces instructions peut causer un décès ou un choc électrique.

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les meilleurs résultats, mettre le ventilateur de la hotte en marche avant d’entreprendre une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après l’achèvement d’une cuisson pour pouvoir évacuer de la cuisine toute trace d’odeur de cuisson ou fumée. Les commandes de la hotte sont situées à l’avant de celle-ci. Commandes de la hotte de cuisinière Utilisation de l’éclairage Le bouton d'éclairage marche/arrêt contrôle les deux lampes. Appuyer une fois pour marche et une deuxième fois pour arrêt. Utilisation du ventilateur Les boutons vitesse du ventilateur activent le ventilateur et contrôlent la vitesse du ventilateur et le niveau sonore pour un fonctionnement silencieux. On peut modifier la vitesse à tout moment pendant le fonctionnement du ventilateur en appuyant sur le bouton de vitesse du ventilateur souhaité. Le bouton arrêt ventilateur éteint le ventilateur.

A. Trous du cache-conduit B. Cache-conduit C. Tableau de commande D. Auvent de verre E. Filtre à graisse F. Lampes DEL G. Poignée à ressort du filtre à graisse

A. Bouton de vitesse maximale du ventilateur B. Bouton de vitesse moyenne du ventilateur C. Bouton de vitesse minimale du ventilateur D. Bouton d'arrêt du ventilateur E. Bouton marche/arrêt de l’éclairage25

ENTRETIEN DE LA HOTTE

Nettoyage IMPORTANT : Nettoyer fréquemment la hotte et les filtres à graisse en suivant les instructions suivantes. Réinstaller les filtres à graisse avant de faire fonctionner la hotte. Surfaces externes Afin d'éviter d'endommager la surface externe, ne pas utiliser de tampons en laine d'acier ou de tampons à récurer savonneux. Toujours essuyer pour éviter de laisser des marques d'eau. Méthode de nettoyage : ■ Savon détergent liquide et eau, ou produit de nettoyage polyvalent. ■ Frotter avec un chiffon doux humide ou une éponge non abrasive, puis rincer avec de l’eau propre et essuyer. Filtre à graisse métallique

1. Retirer le filtre en tirant sur la poignée à ressort,

puis en tirant le filtre vers le bas.

2. Laver le filtre métallique selon le besoin au lave-vaisselle

ou avec une solution de détergent chaude.

3. Réinstaller le filtre en s'assurant que les poignées

à ressort sont orientées vers l'avant. Insérer le filtre à graisse métallique dans la rainure supérieure.

4. Tirer sur la poignée à ressort.

5. Pousser le filtre métallique vers le haut et relâcher

la poignée pour l'emboîter. Filtres d'installation sans décharge à l’extérieur (recyclage) Le filtre à charbon n’est pas lavable. Celui-ci devrait durer pendant six mois maximum dans des conditions d'utilisation normales. Remplacer par l'ensemble de filtre à charbon. Voir la section “Assistance ou service” pour commander. Remplacement du filtre à charbon :

1. Retirer le filtre à graisse métallique de la hotte.

Voir “Filtre à graisse métallique” dans cette section.

2. Déplier les attaches à ressort pour les écarter

du filtre à graisse métallique.

3. Placer le filtre à charbon dans la partie supérieure

du filtre métallique.

4. Replier les attaches à ressort pour les remettre en

place afin de fixer le filtre à charbon au filtre métallique.

5. Réinstaller le filtre à graisse métallique.

Voir “Filtre à graisse métallique” dans cette section. Remplacement de la lampe à DEL Les lampes DEL doivent être remplacées par un technicien de service qualifié uniquement. Voir la section “Garantie” pour des renseignements de contact sur le service.

A. Poignée à ressort26

Commutateur du bouton-poussoir SEL0115572A Caracteristiques du moteurAlimentation électriqueFrécuenceAbsorption de courant 240 W120 VAC60 HzBleu/NoirBleu/GrisBleu/RougeBleu/Blanc 17,7 27,1 34,6 41,2 Fonctionnement du commutateur du bouton-poussoir POSITIONFONCTIONArrêtLampesVitesse basseVitesse moyenneVitesse élevéePas de connexionJA/VE

GRIS Sortie : 700mA (2-15 VDC)Entrée : 120 VACRésistance du moteur (Ω)

Si vous avez besoin de service Consulter la page de garantie du présent manuel. Si vous avez besoin de pièces de rechange Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d'utiliser seulement des pièces spécifiées par l'usine. Les pièces spécifiées par l'usine conviendront et fonctionneront bien car elles sont fabriquées avec la même précision que celles utilisées pour fabriquer chaque nouvel appareil. Pour localiser des pièces spécifiées par l'usine dans votre région, composer le numéro de téléphone d'aide à la clientèle suivant ou appeler le centre de service désigné le plus proche. Au Canada Veuillez appeler sans frais le Centre pour l’eXpérience de la clientèle de Whirlpool Canada au : 1-800-807-6777 ou visitez notre site web à www.whirlpool.ca. Nos consultants vous renseigneront sur les sujets suivants : ■ Programmation d’une intervention de dépannage. Les techniciens de service désignés par Whirlpool sont formés pour remplir la garantie des produits et fournir un service après garantie partout au Canada. ■ Caractéristiques et spécifications sur toute notre gamme d’appareils électroménagers. ■ Références aux marchands locaux. ■ Consignes d’utilisation et d’entretien. ■ Vente d’accessoires et de pièces de rechange. Pour plus d’assistance Si vous avez besoin de plus d’assistance, vous pouvez soumettre par écrit toute question ou préoccupation à Whirlpool Canada à l’adresse suivante : Whirlpool Brand Home Appliances Customer eXperience Centre Whirlpool Canada

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7 Veuillez inclure dans votre correspondance un numéro de téléphone où l’on peut vous joindre dans la journée. Accessoires Ensemble de recyclage (pour installations sans décharge à l'extérieur uniquement) Commander la pièce numéro W10294733 Ensemble filtre à charbon (pour installations sans déchar ge à l’extérieur uniquement) Commander la pièce numéro W10412939 Ensemble d’extension de cache-conduit (acier inoxydable) Commander la pièce numéro EXTKIT10ES Ensemble d’extension de cache-conduit (acier inoxydable noir) Commander la pièce numéro EXTKIT10

Ensemble d'air d'appoint de 6" (15,2 cm) (consulter les codes du bâtiment locaux) Commander la pièce numéro W10446915® /™ ©2017 Whirlpool. Used under license in Canada. All rights reserved.

©2017 Whirpool. Utilisé sous licence au Canada. Tous droits réservés. W11134241C 09/1712/15

CORPORATION ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D’ACHAT EST OBLIGATOIRE POUR OBTENIR L’APPLICATION DE LA GARANTIE. Lorsque vous appelez le centre d’eXpérience de la clientèle, veuillez garder à disposition les renseignements suivants : ■ Nom, adresse et numéro de téléphone ■ Numéros de modèle et de série ■ Une description claire et détaillée du problème rencontré ■ Une preuve d’achat incluant le nom et l’adresse du marchand ou du détaillant SI VOUS AVEZ BESOIN DE SERVICE : 1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour votre produit. Certains problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes pour parcourir la section Dépannage ou Résolution des problèmes du guide d’utilisation et d’entretien.

2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés Whirlpool.

Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au : Centre d’eXpérience de la clientèle Whirlpool Aux É.-U., composer le 1 800 253 -1301. Au Canada, composer le 1 800 807 -6777. Si vous résidez à l’extérieur du Canada ou des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer si une autre garantie s’applique.

GARANTIE LIMITÉE DE UN AN

CE QUI EST COUVERT CE QUI N’EST PAS COUVERT Pendant un an à compter de la date d’achat, lorsque ce gros appareil ménager est installé, utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada, LP (ci-après désignées “Whirlpool”) décidera à sa seule discrétion de remplacer le produit ou de couvrir le coût des pièces spécifiées par l’usine et de la main-d’œuvre nécessaires pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. S’il est remplacé, l’appareil sera couvert pour la période restant à courir de la garantie limitée d’un an du produit d’origine.

PRÉVUE PAR LA PRÉSENTE. Le service doit être fourni par une compagnie de service désignée par Whirlpool. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. La présente garantie limitée est valable à compter de la date d’achat initial par le consommateur. Une preuve de la date d’achat initial est exigée pour obtenir un dépannage dans le cadre de la présente garantie limitée.

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions de

l’utilisateur, de l’opérateur ou des instructions d’installation.

2. Visite d’instruction à domicile pour montrer à l’utilisateur comment utiliser l’appareil.

3. Visites de service pour rectifier une installation ou un entretien fautifs du produit, une installation non

conforme aux codes d’électricité ou de plomberie, ou la rectification de l’installation électrique ou de la plomberie du domicile (ex : câblage électrique, fusibles ou tuyaux d’arrivée d’eau du domicile).

4. Pièces consomptibles (ex : ampoules, piles, filtres à air ou à eau, solutions de conservation, etc.).

5. Défauts ou dommage résultant de l’utilisation de pièces ou accessoires Whirlpool non authentiques.

6. Conversion de votre produit du gaz naturel ou du gaz de propane, ou inversion des portes de

7. Dommages causés par : accident, mésusage, abus, incendie, inondations, catastrophe naturelle ou

l’utilisation de produits non approuvés par Whirlpool.

8. Réparations aux pièces ou systèmes dans le but de rectifier un dommage ou des défauts résultant

d’une réparation, altération ou modification non autorisée faite à l’appareil.

9. Défauts d’apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi

par le fini de l’appareil ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à Whirlpool dans les 30 jours suivant la date d’achat.

10. Décoloration, rouille ou oxydation des surfaces résultant d’environnements caustiques ou corrosifs

incluant des concentrations élevées de sel, un haut degré d’humidité ou une exposition à des produits chimiques (exemples non exhaustifs).

11. Perte d’aliments ou de médicaments due à la défaillance du produit.

12. Enlèvement ou livraison. Ce produit est conçu pour être réparé à l’intérieur du domicile.

13. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée

où une compagnie de service Whirlpool autorisée n’est pas disponible.

14. Retrait ou réinstallation d’appareils inaccessibles ou de dispositifs préinstallés (ex : garnitures,

panneaux décoratifs, plancher, meubles, îlots de cuisine, plans de travail, panneaux de gypse, etc.) qui entravent le dépannage, le retrait ou le remplacement du produit.

15. Service et pièces pour des appareils dont les numéros de série et de modèle originaux ont été

enlevés, modifiés ou ne peuvent pas être facilement identifiés. Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à la charge du client. CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée des garanties implicites de qualité marchande ou d’aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre. EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE Whirlpool décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros appareil ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète que la garantie limitée fournie avec ce gros appareil ménager, adressez-vous à Whirlpool ou à votre détaillant pour obtenir les modalités d’achat d’une garantie étendue. LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRÉSENTE. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.
