RHT63002LPN1 - Hotte ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisson murale ou encastrable
Marque	Rosieres
Modèle	RHT63002LPN1
Largeur	60 cm
Poids (estimation)	Environ 12 kg
Alimentation électrique	CA 110-240 V, 50/60 Hz
Puissance maximale de l'éclairage	2 W
Type d'ampoule	LED (ILCOS D DBS-2/65-H-120/33)
Nombre de vitesses moteur	2 (ralenti et rapide)
Mode d'évacuation	Extraction externe (avec possibilité de recyclage via filtre à charbon optionnel)
Filtres à graisse	Caissettes métalliques lavables au lave-vaisselle
Filtre à charbon	Optionnel, à remplacer tous les 3 à 6 mois
Distance minimale au-dessus d'une plaque gaz	65 cm
Distance minimale au-dessus d'une plaque électrique	65 cm (recommandé)
Installation	Murale ou dans une armoire
Panneau de commande	Interrupteurs à bascule (lumière et moteur)
Entretien	Nettoyer les surfaces avec un chiffon doux et détergent neutre ; laver les filtres à graisse régulièrement
Consommation d'énergie (estimation)	Classe énergétique non précisée, typiquement B ou C
Accessoires inclus	Rabat en V pour l'évacuation, support en L, vis et chevilles
Réparabilité	Ampoule remplaçable ; moteur et interrupteurs par un professionnel

FOIRE AUX QUESTIONS - RHT63002LPN1 ROSIERES

Quelle est la distance de sécurité entre la hotte et la plaque de cuisson ?

La distance minimale entre la surface d'appui des récipients et la partie la plus basse de la hotte est de 65 cm pour les cuisinières à gaz. Pour les plaques électriques, la même distance est recommandée.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse en caissettes métalliques peuvent être lavés à la main ou au lave-vaisselle. Pour un lavage manuel, plongez-les dans une eau tiède avec un détergent dégraissant pendant environ 3 minutes, brossez doucement, rincez et laissez sécher à l'abri du soleil.

Comment remplacer l'ampoule de la hotte ?

Débranchez la hotte, retirez les filtres à graisse, puis remplacez l'ampoule par une de même type : ILCOS D DBS-2/65-H-120/33, puissance max 2 W. Utilisez un chiffon ou des gants pour éviter tout contact direct avec l'ampoule.

Que faire si le moteur ne fonctionne pas alors que la lumière s'allume ?

Vérifiez que le commutateur de ventilation est bien activé. S'il est en position active et que le moteur ne tourne toujours pas, le commutateur ou le moteur est peut-être défectueux. Contactez le service après-vente.

Comment installer la hotte en mode recyclage ?

Pour un fonctionnement en recyclage, vous devez ajouter un filtre à charbon actif (non fourni). Installez-le après avoir retiré le filtre à graisse, en tournant le filtre à charbon dans le sens inverse des aiguilles d'une montre pour le fixer. Assurez-vous qu'il est bien enclenché.

Pourquoi ma hotte fuit-elle de l'huile ?

Une fuite d'huile peut être due à un clapet anti-retour mal scellé à la sortie d'air ou à un raccordement entre le conduit et le boîtier qui fuit. Démontez le clapet et appliquez du mastic pour le sceller correctement, ou refaites l'étanchéité du conduit.

Comment installer la hotte dans une armoire ?

Fixez la hotte dans l'armoire à l'aide de 6 vis (4x35 mm) et de rondelles plates. Si un espace subsiste entre le mur et la hotte, installez le support en L fourni avec deux vis (3x12 mm). Assurez-vous que la hotte est bien horizontale.

Quel type de détergent utiliser pour le panneau de commande ?

Utilisez un chiffon doux imbibé d'eau savonneuse avec un détergent neutre. Évitez les produits abrasifs, les détergents chimiques agressifs ou les éponges rugueuses qui pourraient rayer ou effacer les inscriptions.

Comment résoudre une aspiration insuffisante ?

Vérifiez que la distance entre la hotte et la plaque de cuisson n'est pas trop grande (max 65 cm). Assurez-vous également que les filtres à graisse sont propres et que le conduit d'évacuation n'est pas obstrué ou plié à plus de 90 degrés.

Peut-on utiliser la hotte sans filtre à graisse ?

Non, il est interdit d'utiliser la hotte sans filtres à graisse ou avec des filtres encrassés. Cela augmenterait le risque d'incendie et réduirait l'efficacité de l'appareil.

MODE D'EMPLOI RHT63002LPN1 ROSIERES

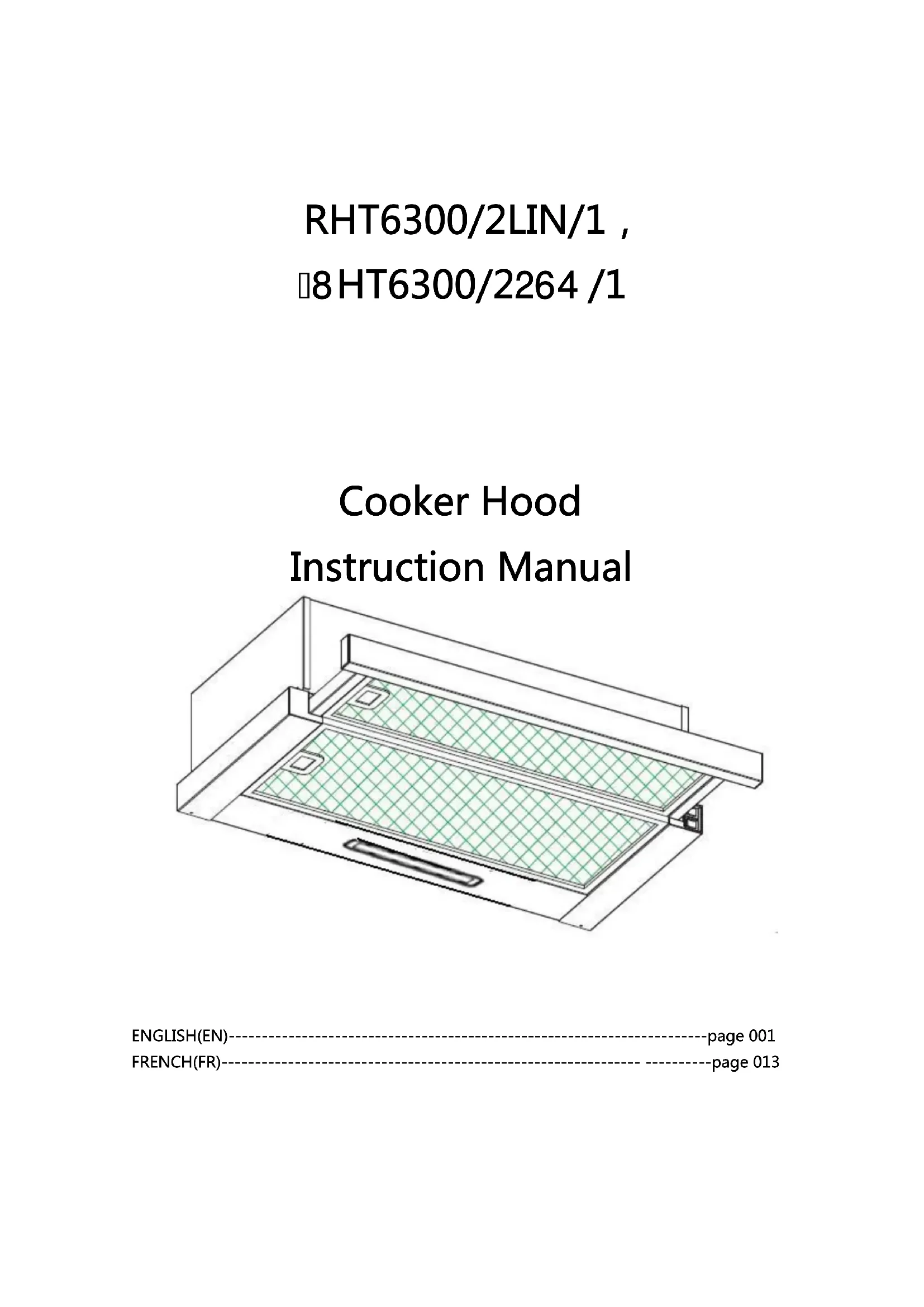

Manuel d'instructions

Sommaire

CONSIGNES DE SECURITE 15
INSTALLATION (ÉVACUATION EXTERNE) 17
COMMENT UTILISER VOTRE HOTTE DE CUISSON 22
DÉPANNAGE 22
ENTRETIEN ET NETTOYAGE 23
PROTECTION DE L'ENVIRONNEMENT 27

CONSIGNES DE SECURITE

Ce manuel indique comment installer votre hotte de cuisson et comment vous en servir. Avant toute utilisation, veuilles le dire attentivement, même si vous connaissiez deja ce produit. Conservez ce manuel dans un endroit sur, pour pouvoir le consulter par la suite.

Avertissements :

• Ne pas utiliser la hotte sans filtres àGRAISSE ou si les filtres sont tropencrassés!
• N'installez pas la hotte au-dessus d'une cusinière compteant un grill élevé.
• Ne laissiez pas de friture sans surveillance pendant l'utilisation de la hotte, car il existe un risque d'incendie du à la surchauffe de graisse ou d'huile.
• Ne laissez jamais de flammes{nues sous la hotte.

• Si la hotte de cuisson est endommagée, il faut renconcer à l'utiliser.
• Ne pas flamber d'aliment sous la hotte de cuisson.
• ATTENTION: Les pieces accessibles peuvent être chaudes lorsqu'elles sont utilisées avec des apparciels de cuisson.
• Distance minimale entre la surface d'appui des recipients de cuisson sur la plaque et la partie la plus BASSE de la hotte. (Si la hotte de cuisson est installée au-dessus d'un dispositif fonctionnant au gaz, la distance est 65 cm)
• L'air ne doit pas etre evacué dans un conduit d'élimination des fumées d'échéppement de dispositifs brulant du gaz ou d'autres combustibles.

Ne jamais oublier de :

• Important! Veuillez toujours couper l'alimentation électrique au secteur

pendant l'installation ou l'entretien, comme par exemple le remplacement d'une ampoule electrique.
La hotte de cuisson doit etre installee suivant les instructions d'installation et toutes les mesures ci-dessous:
- Toute l'installation doit être prise en charge par une personne compétente ou unElectricien professionnel.
Veillez à l'élimination des matériaux d'emballage. Ils peuvent représenter un danger pour les enfants.
- Faites bien attention aux bords aiguisés à l'intérieur de la hotte, notamment pendant l'installation et le nettoyage.
Assurez-vous que le tuyau n'ait pas de courbure a plus de 90 degrs, car ceci réduirait l'efficacité de la hotte.
- Avertissement: Le fait de ne pas installer les vis ou le dispositif de fixation conformément à ces instructions peut entraîner des dangers électriques.
- Avertissement : Avant d'acceder aux apparèils, tous les circuits d'alimentation doivent être coupés.

Ne jamais oublier de :

Utilisez toujours des couvercles sur les casseroles et les poèmes, quand vous cuisinez sur une gazinière.
- En modalité d'extraction, l'air de la piece est evacué par la hotte. Assurez-vous que la piece soit bien aérée.

Cette hotte élimine les odeurs de la pièce mais pas la vapeur.

La hotte est prévue uniquement pour un usage domestique.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son agent d'entretien ou des professionnels de même qualification, afin d'éviter tout risque.
• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes dont les capacities physiques, sensorielles ou mentales sont réduites ou par des personnes sans experience ou connaissances spécifiques, si on les a informées sur la manière d'utiliser l' apparéil en toute sécurité et qu'elles en ont compris les risques. Les enfants ne doivent pas journer avec l' apparéil. L'entretien et le nettoyage ne doit pas été effectuels par des enfants sans surveillance.

• Attention: Avant d'acceder aux apparèils, tous les circuits d'alimentation doivent être coupés.

Ne jamais oublier de :

• Attention: L'appareil et ses parties accessibles chauffent pendant l'utilisation. Ne pas toucher les éléments chauds. Les enfants de moins de 8 ans doivent se tener éloignés, à moins qu'ils ne soient sous surveillance permanente.
• Il faut une ventilation adequate de la piece lorsque la hotte est utilisée en même temps que des dispositifs fonctionnant au gaz ou à autres combustibles.
• Il existe un risque d'incendie si le nettoyage n'est pas réalisé conformément aux instructions.
  La reglementation en matière d'évacuation de l'air doit être respectée.
• Nettoyez régulierement votre apparéil en suivant la méthode indiquée au chapitre ENTRETIEN.
• Pour des raisons de sécurité, n'utilise que des vis de fixation ou de montage de la taille indiquée dans ce manuel d'instructions.
• Pour des explications concernant le mode de nettoyage, veuillez consulter le chapitre entretien et nettoyage de ce manuel d'instructions.
• L'entretien et le nettoyage ne doit pas etre effectues par des enfants sans surveillance.
• Lorsque la hotte électrique fonctionne en même temps que des dispositifs alimentés par d'autres energies que l'électricité, la pression négative de la piece ne doit pas dépasser 4 Pa (4 x 10-5 bars).
• ATTENTION: Danger d'incendie: ne pas stocker d' éléments sur les surfaces de cuisson.
• N'utilisez jamais de nettoyeur à vapeur.
• N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil, puis couvrez la flamme avec un couvercle ou une couverture anti-feu, par exemple.

INSTALLATION (ÉVACUATION EXTERNE)

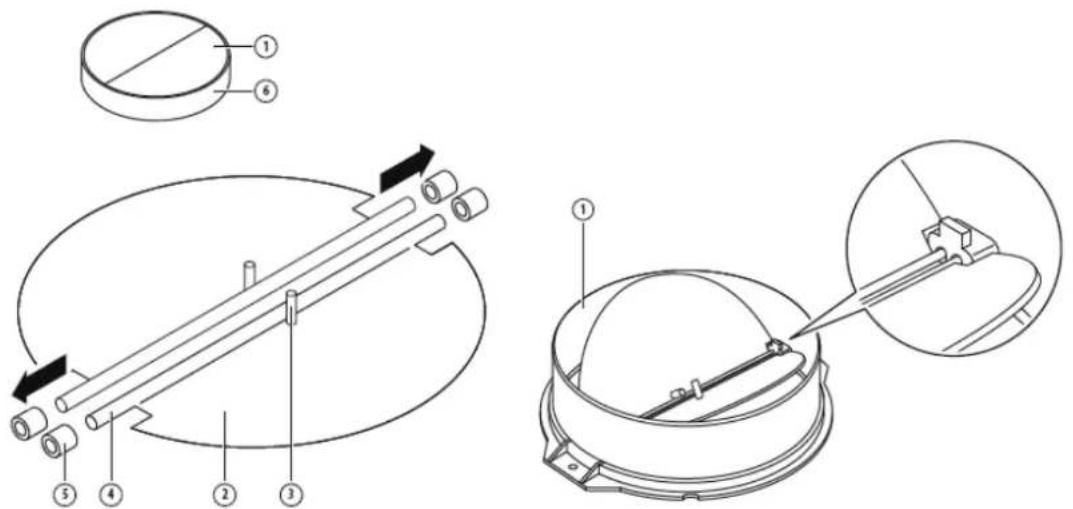

MONTAGE DU RABAT EN V

Remarque:

1.Les modeles suivants incluent le volet en V: RHT6300 /2LIN, RHT6300 /2LRB, RHT6300/2LPN
2.Le volet en v est facultatif pour le modele HHT6300/2X.

Si la hotte de cuisson n'est pas dotée d'un rabat en V 1, vous pouvez en monter les rabats successivement. Les schémas ne sont qu'un exemple de montage du rabat en V, la sortie pouvant être différente, selon les différents modèles et configurations.

Pour le montage du rabat en V, voilà comment procéder :

Montez les deux rabats dans la pierce 6
- orienter la goupille 3 vers le haut :
- l'axe 4 doit être inséré dans les trouss 5 de la pierce :
- repétez les mêmes opérations pour la deuxième moitié de rabat

Remarque: le produit est fourni avec un accessoire à rabat en v. Cet accessoire n'est pas obligatoire pour l'installation, le fonctionnement et l'utilisation du produit.

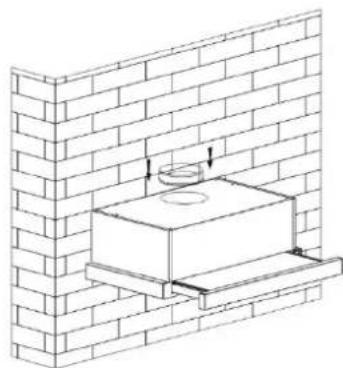

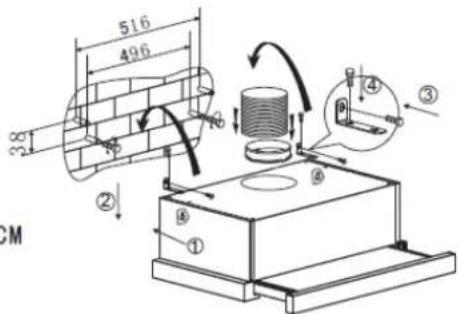

INSTALLATION (montage mural)

1. Décidez de la position des trous de fixation de la hotte de cuisson.

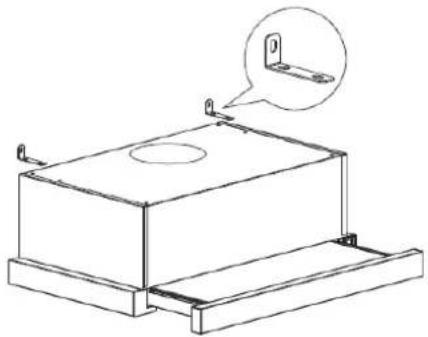

1. Installes le support en forme de L en haut de la hotte à l'aide de deux vis (4mm x 10 mm)

1. La hotte de cuisson est montée au mur à l'aide de 4 vis (4mm x 30mm) et des chevilles correspondantes.

Montez la hotte de cuisson au mur à l'aide des 2 vis (4mm x 30mm) au dos de la hotte et des chevilles correspondantes. Puis fixer la hotte au mur à l'aide de 2 vis (4 mm x 30 mm) et des chevilles correspondantes au travers du petit support en forme de L.

6002C（60）CM

1. Fixez la valve anti-retour sur la prise de sortie de l'air de la hotte.

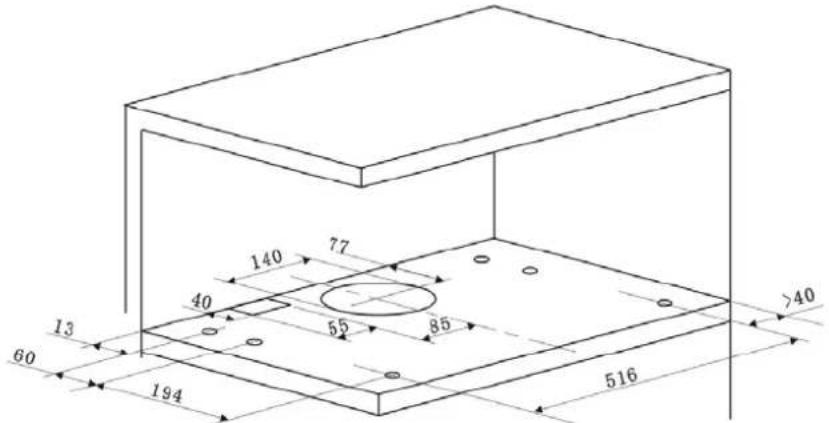

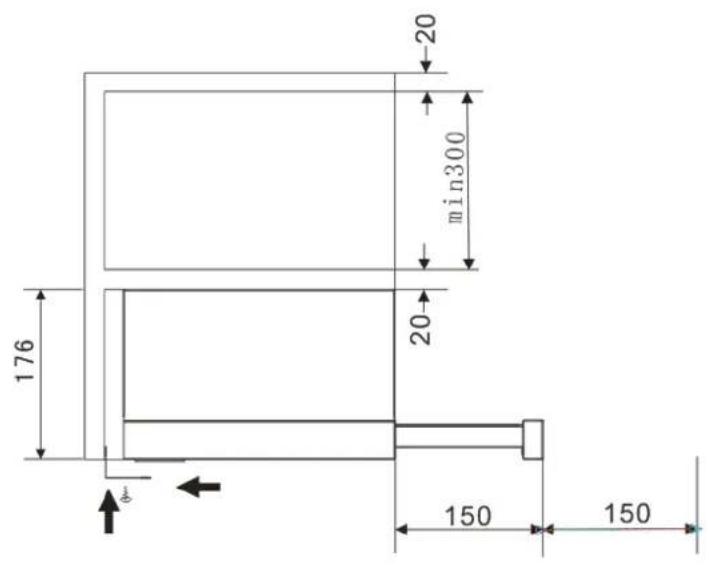

INSTALLATION (montage dans l'armoire)

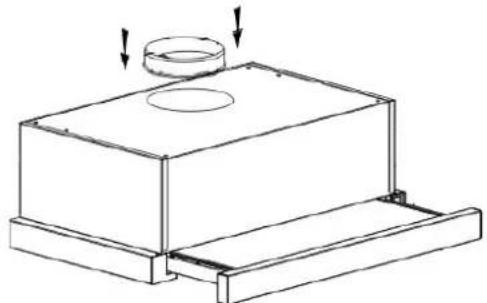

1. Fixez la valve anti-retour sur la prise de sortie de l'air de la hotte.

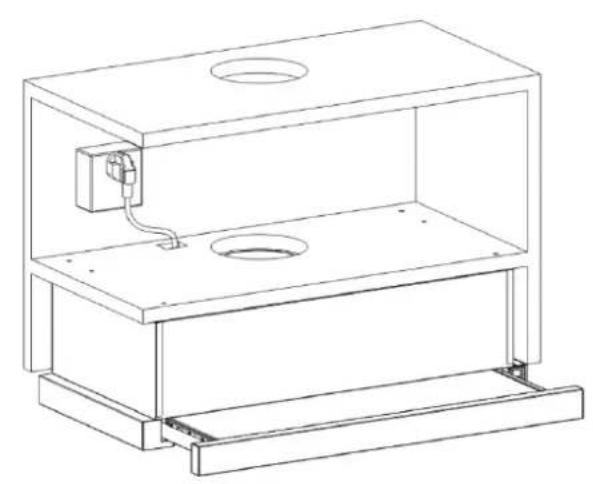

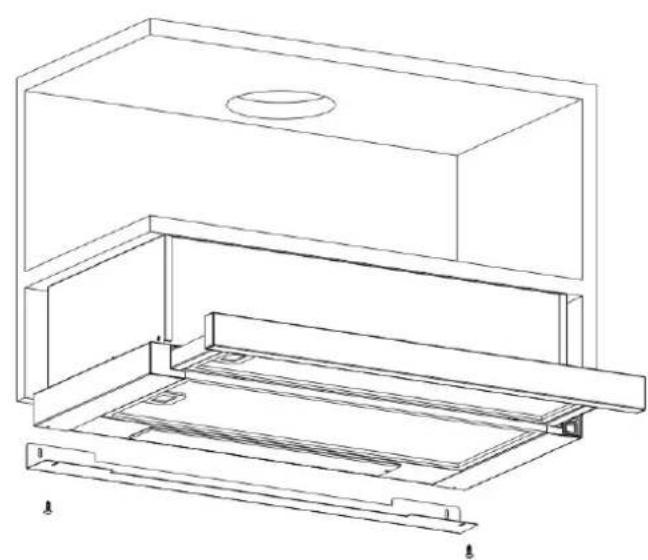

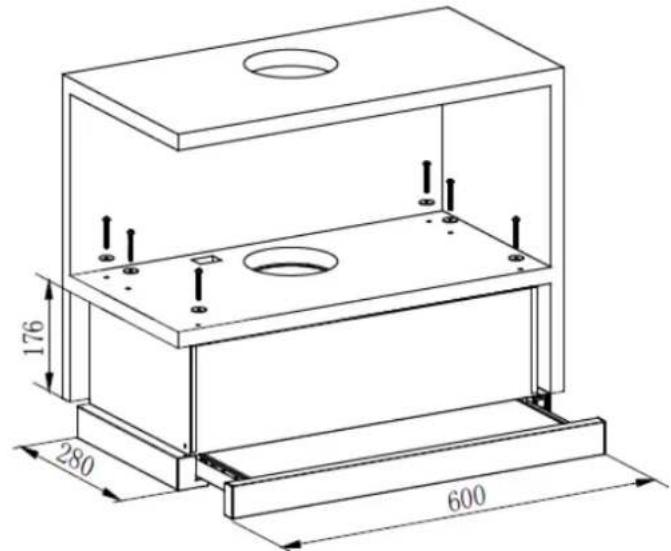

1. Montez la hotte de cuisson dans l'armoire à l'aide de 6 vis (4x35 mm) et de rondelles plates.

S'il y a un espace entre le mur et la hotte de cuisson, vous pouvez installer le support en forme de L en bas de la hotte à l'aide de deux vis (3 x 12 mm).

L'installation du support en forme de L n'est pas obligatoire.

AVERTISSEMENT:

Pour des raisons de sécurité, utilisez uniquement des vis de fixation ou de montage de la taille commande dans ce manuel d'instructions.

Le fait de ne pas installer les vis ou le dispositif de fixation conformément à ces instructions peut entraîner des risques électriques.

COMMENT UTILISER VOTRE HOTTE DE CUISSON

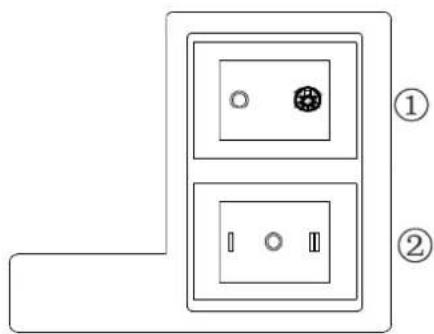

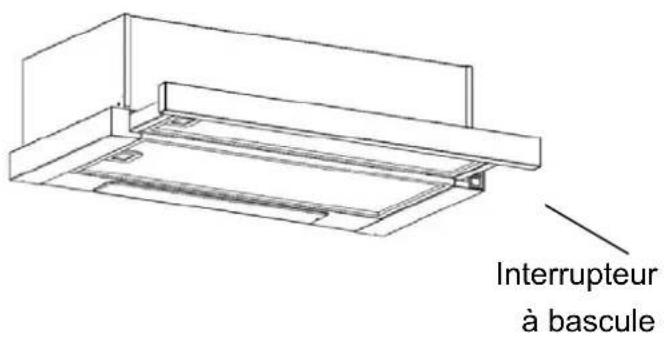

Interrupteur à bascule

1. Introduisez la fiche dans la prise d'alimentation.
2. Poussez l'interrupteur ① jusqu'à, la lampe s'allume ; poussez l'interrupteur ① jusqu'à « 0 », la lampe s'éteint.
3. Poussez l'interrupteur ② sur « I ou II», le moteur se met en marche sur « vitesse lente ou vitesse rapide», poussez-le sur « 0», le moteur s'éteint.
4. L'alimentation sera connectée suite au retrait du panneau avant. Inversement, l'alimentation sera automatiquement coupée.

DéPANNAGE

Problème Cause possible Solution
Lumière allumée, mais le moteur ne fonctionne pas.	Le commutateur de ventilation est désactivé.	Sélectionnez une position active du commutateur de ventilation.
	Le commutateur de ventilation est endommagé.	Contactez le service après-vente..
	Le moteur est endommagé. Contactez le service après-vente.
L'éclairage ne fonctionne pas, le moteur ne fonctionne pas.	Les fusibles ont grillé. Réinitialisé	/Remplacez les fusibles.
	Câble d'alimentation mal branché ou déconnecté.	Repositionnez le cable dans la prise d'alimentation. Connectez la prise d'alimentation.
Fuite d'huile.	Le clapet de non-retour n'est pas correctement scellé à la sortie.	Démontez le clapet de non-retour et scellez avec du mastic.
	Fuite du raccordement entre le conduit et le boîtier.	Démonter le conduit et scellez.
Les lumières ne fonctionnent pas.	Lampes grillées ou défectueuses.	Remplacez les ampoules selon les instructions.
Aspiration insuffisante.	La distance entre la hotte et la plaque de cuisson est trop grande.	Repositionnez la hotte à la bonne distance.
La hotte de cuisson penche.	Les vis de fixation ne sont pas correctement serrées.	Serrez la vis du support d'accrochage en position parfaitement horizontale.

REMARQUE:

Toute réparation de votre appareil doit être conforme aux lois locales, nationales ou fédérales. Veuillez contacter le service après-vente si vous avez des doutes avant d'opérer selon les instructions ci-dessus.

L'appareil doit toujours être déconnecté du secteur d'alimentation avant d'être ouvert.

ENTRETIEN ET NETTOYAGE

Attention :

• Avant toute opération d'entretien ou de nettoyage, la hotte doit être déconnectée du secteur d'alimentation. Vérifiez que la hotte est déconnectée de la prise murale et que la fiche de la prise est débranchée.

• Les surfaces externes sont sensibles aux rayures et aux abrasions : veuillez respecter les consignes de nettoyage, afin d'obtenir le meilleur résultat possible, sans rien endommager.

CONSIGNES GENÉRALES

Le nettoyage et l'entretien doivent être mis en œuvre quand l'appareil est refroidi, tout particulièrement pour le nettoyage. Évitez de passer des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.

ACIER INOXYDABLE

L'acier inoxydable doit régulièrement être nettoyé (par ex. toutes les semaines) pour s'assurer une longue durée de vie. Essuyez avec un chiffon doux propre. On peut utiliser un produit d'entretien spécifique conçu pour l'acier inoxydable.

REMARQUE:

Prenez soit d'essuyer avec un chiffon qui n'endommage pas la surface de l'acier inoxydable, pour éviter l'apparition de motifs rayés croisés disgracieux.

SURFACE DU PANNEAU DE COMMANDE

Le panneau de commande incorpore peut-être nettoyé avec de l'eau savonneuse. Assurez-vous que le chiffon est propre et bien essoré avant de nettoyer. Utilisez un chiffon doux et sec pour éliminer toute trace d'humidité après avoir nettoyé.

Important

Utilisez des détergents neutres et évitez les produits de nettoyage chimiques agressifs, les détergents menagers puissants ou les produits contenant un abrasif, car cela pourrait nuire à l'apparce de l'appareil et effacer les motifs ou écritures imprimés sur le panneau de commande et annuler la garantie du fabricant.

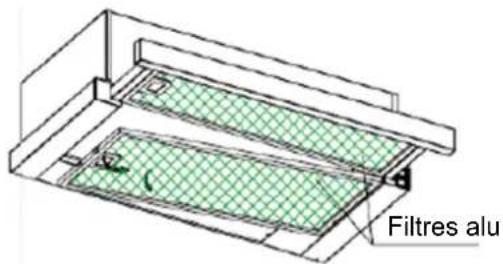

FILTRES À GRAISSE EN CAISSETTES METALLIQUES

Les filtres à graisse en caissettes métalliques peuvent être lavés à la main. Plongez-les environ 3 minutes dans une émulsion d'eau tiède et de détergent dégraissant, puis Brossez doucement avec unerosse douce. Veuillez ne pas exercer trop de pression, pour éviter de les endommager. (Laissez-les sécher naturellement à l'abri de la lumière directe du soleil)

Les filtres doivent etre nettoyés séparation de la vaisselle et des ustensiles de cuisine. Il est conseilé de ne pas utiliser de produit de rinceage.

INSTALLATION DES FILTRES À GRAISSE EN CAISSETTES METALLIQUES

• Installez les filtrres selon les quatre étapes suivantes.
• Placez un filtré dans les fentes à l'arrière de la hotte.
• Appuyez sur le bouton de la poignée du contrôle.
• Relâchéz la prise quand le contrôle est dans sa position définitive.
• Répétez la même opération pour installer tous les filters.

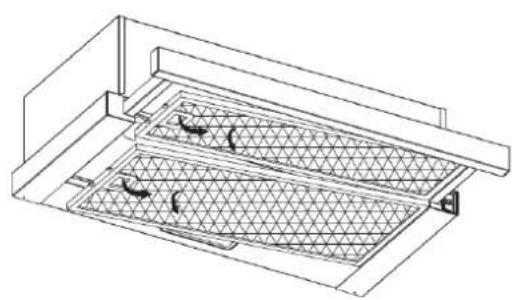

FILTREÀ CHARBON -Non fourni

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Les filtres à charbon actif doivent normalement être changés tous les trois ou six mois, selon le type d'utilisation de la cuisine. La procédure d'installation des filtres à charbon actif est la suivante.

(1) Faites coulisser la partie avant de la hotte de cuisson.

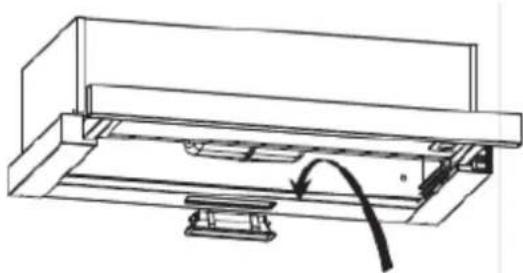

(2) Commencez par-retirer le filtré en aluminium. Appuyez sur le système d'ouverture et tirez-le filtré vers le bas.

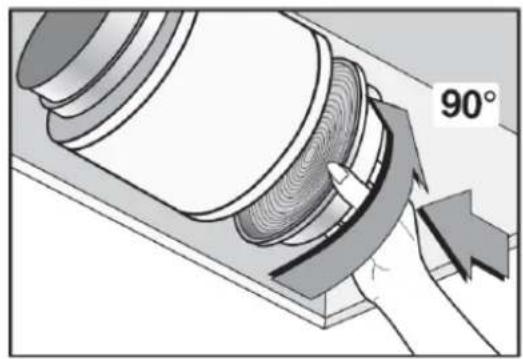

(3) Retirez le filtré à charbon en le tournant dans le sens inverse des aiguilles d'une montre.
(4) Remontez un filtré à charbon neuf.

REMARQUE:

Assurez-vous que le filtré soit correctement enclenché. Dans le cas contraire, il pourrait tomber et endommager le bloc.
- Quand le filtré à charbon actif est enclenché, la force d'aspiration baisse.

La lampe doit être remplaçée par le fabricant, un agent après-venture ou toute autre personne qualifiée.
Coupez l'alimentation électrique avant toute intervention sur l'appareil. Avant de prendre la lampe directement dans vos mains, assurez-vous qu'elle soit complètement refroidie.
Pour la manipulation des lampes, utilisez un chiffon ou portez des gants, pour éviter tout contact direct des mains avec les lampes, ce qui réduirait leur durée de vie.

(1) Éteignez l'appareil et débranchez-le.
(2) Faites coulisser la partie avant de la hotte de cuisson.
(3) Commencez par-retirer le filtré en aluminium. Appuyez sur le système d'ouverture et tirez-le filtré vers le bas.
(4) Remplacez la lampe par une lampe de même type.

Le code ILCOS D de cette lampe est : DBS-2/65-H-120/33.
- Puissance max. : 2W
Plage de tension : CA 110-240 V

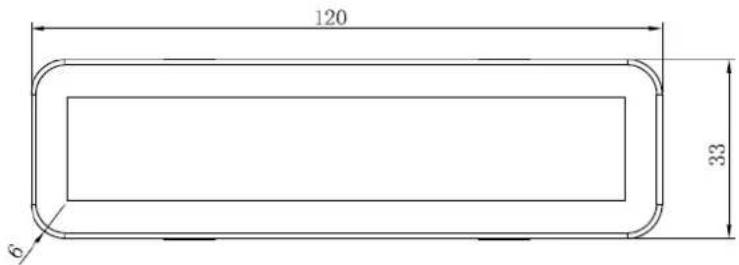

- Dimensions :

PROTECTION DE L'ENVIRONNEMENT

Cet apparéil est conforme à la directive Européenne 2012/19/UE relative aux règlements 2013 sur les Déchets d'équipements électriques et électroniques (DEEE) (Waste Electrical and Electronic Equipment - WEEE). La catégorie DEEE recouvre à la fois les substances polluantes (pouvant avoir des retombées négatives sur l'environnement) et les composants de base (pouvant être réutilisés). Il est important que les DEEE subissant destraitements spécifique pour éliminer et jeter correctement les pollutants et récapérer tous les matériaux. Chaque individu peut jour un role important en veillant à ce que les produits DEEE ne deviennent pas un problème pour l'environnement. Pour cela, il est essentiel de suivre quelques règles de base :

• les DEEE ne doivent pas etre traites comme des déchets menagers ;
• les DEEE doivent être aménés à des zones de collecte spécifiques générées par le conseil municipal ou une société dûment enregistrée.

Dans de nombreux pays, des décharges domestiques peuvent être disponibles pour de grands DEEE. Lorsque vous achetez un nouvel appariel, l'ancien peut

REMARQUE:

Ce qui suit montre comment réduire l'impact total sur l'environnement (par exemple, l'utilisation d'énergie) par le processus de cuisson.

(1) Installes la hotte de cuisson dans un emplacement approprié, là où la ventilation est efficace.
(2) Nettoyez regulierement la hotte pour ne pas comprometre le passage de l'air.
(3) N'oubliez pas d'eteindre la lumière de la hotte après avoir cuisine.
(4) N'oubliez pas d'eteindre la hotte après avoir cuisine.

INFORMATION SUR LE DÉMANTÉLEMENT

Ne demantelez pas l'appareil d'une façon autre que celle qui est montré dans le manuel de l'utilisateur. L'appareil ne doit pas'être démantelé par l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les ordures menagères. Adressez-vous aux autorités locales ou à un mandataires pour des conseils sur le recyclage.
