11KS35 - Haut-parleur KICKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial pour voiture
Marque	KICKER
Modèle	11KS35
Diamètre du woofer	89 mm (3 1/2 po)
Diamètre du tweeter	13 mm (1/2 po)
Type de tweeter	Dôme équilibré
Matériau du cône du woofer	Polypropylène
Matériau de la suspension du woofer	Santoprène
Matériau de l'aimant du tweeter	Néodyme
Matériau de la membrane du tweeter	PEN (naphtalate de polyéthylène)
Impédance nominale	4 ohms
Puissance RMS admissible	40 W RMS
Plage de puissance recommandée	6 à 20 W RMS
Sensibilité	88 dB (à 1 W/1 m)
Réponse en fréquence	80 Hz - 20 kHz
Diamètre de découpe de montage	81 mm
Profondeur de montage (depuis la surface supérieure)	8 mm
Profondeur de montage totale	40 mm
Conception	Montage libre (sans enceinte)
Câblage recommandé	Fil de calibre 16 ou plus gros
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Éviter une exposition prolongée à des niveaux sonores élevés pouvant endommager l'ouïe.
Pièces détachées et réparabilité	Contacter un revendeur agréé KICKER pour toute réparation ou pièce.

FOIRE AUX QUESTIONS - 11KS35 KICKER

Quel type de fil utiliser pour le câblage ?

Il est recommandé d'utiliser du fil de calibre 16 ou supérieur pour garantir une bonne conductivité et éviter les pertes de puissance.

Comment installer le haut-parleur 11KS35 ?

Le haut-parleur est conçu pour un montage libre sans enceinte. Assurez-vous que l'avant et l'arrière du haut-parleur sont isolés acoustiquement. Pour remplacer des haut-parleurs d'origine, il peut être nécessaire d'agrandir les découpes et de percer de nouveaux trous avec un foret de 2,5 mm. Évitez d'endommager les mécanismes, le réservoir ou les câbles.

Quelle est l'impédance du haut-parleur ?

L'impédance nominale est de 4 ohms. Vérifiez que votre source ou amplificateur est conçu pour fonctionner avec une charge de 4 ohms.

Puis-je utiliser ce haut-parleur sans enceinte ?

Oui, les haut-parleurs Kicker KS coaxiaux sont spécialement conçus pour un montage sans enceinte (free-air). Ils ne nécessitent pas d'enceinte close pour un fonctionnement optimal.

Quelle puissance d'amplificateur est recommandée ?

La plage de puissance recommandée est de 6 à 20 W RMS. La puissance maximale admissible est de 40 W RMS. Utiliser un amplificateur dans cette plage garantit une performance optimale sans risque d'endommagement.

Comment nettoyer le haut-parleur ?

Nettoyez le haut-parleur avec un chiffon sec et doux. N'utilisez pas de solvants, de produits abrasifs ou d'eau, car ils pourraient endommager les matériaux.

Y a-t-il une grille incluse avec le modèle 11KS35 ?

Non, le modèle 11KS35 n'est pas fourni avec une grille. Selon le tableau des spécifications, la fonction 'Verrouiller par les grilles' est indiquée comme Non.

Quelle est la garantie de ce haut-parleur ?

KICKER offre une garantie internationale. Pour connaître les procédures spécifiques à votre pays, contactez votre revendeur ou distributeur international Kicker.

Puis-je installer ce haut-parleur dans une portière de voiture ?

Oui, il peut être installé dans une portière. Assurez-vous que le poids du haut-parleur n'est pas excessif ; si nécessaire, fixez un anneau de renforcement (bois ou panneau de fibres) à la portière. Vérifiez que le haut-parleur ne gêne pas les mécanismes d'ouverture et de fermeture.

Comment éviter d'endommager mon ouïe avec ce haut-parleur ?

Les haut-parleurs Kicker peuvent produire des niveaux sonores élevés. Réglez le volume avec prudence et évitez d'écouter à des niveaux qui provoquent une distorsion audible ou une gêne. Le seuil de douleur est un signe que le niveau est trop élevé et peut causer des dommages irréversibles.

MODE D'EMPLOI 11KS35 KICKER

Haut-parleurs Coaxiaux KS

Manuel d'utilisation

MODEL: KS35 / KS40 / KS46 / KS410 / KS525

KS60 / KS65 / KS68 / KS69 / KS693

Authorized KICKER Dealer:

Purchase Date:

Speaker Model Number:

KS Coaxial Speakers

Revendeur agréé KICKER :

Purchase Date :

Numéro de modèle haut-parleur :

COAXIAUX KS

Vos haut-parleurs de KS coaxiaux ont été conçus pour l'environnement automoteur dur. L'haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir.

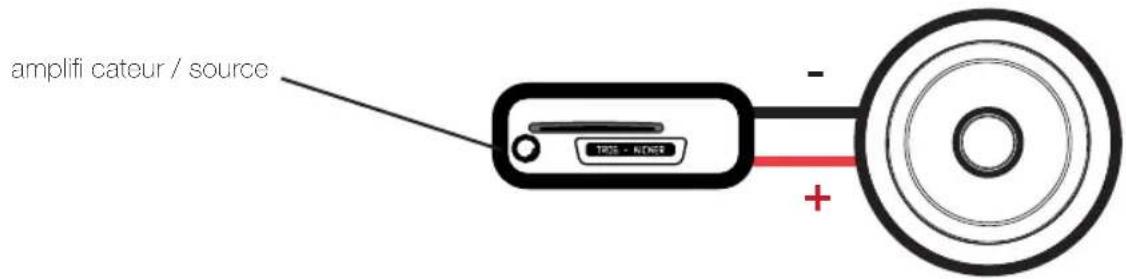

CÂBLAGE

Nous conseillons d'utiliser du fil de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnent avec n'importe quelle source ou n'importe quel amplifi cateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplifi cateur est prévu pour un fonctionnement à 4 ohms.

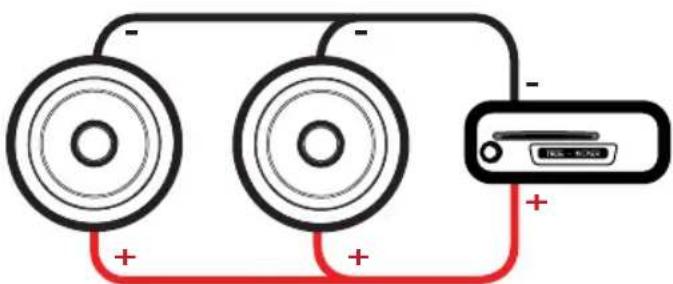

Deux haut-parleurs à une parallèle seule

Deux haut-parleurs à une chaîne seule

Taille du wootor, in (mm)	3 1/2 (89)	4 (100)	4x6 (100x160)	4x10 (100x250)	5 1/4 (130)	6 (160)	6 1/2 (165)	6x8 (150x200)	6x9 (150x230)	6x9 (150x230)
Taille du moyenne, in (mm)	-	-	-	-	-	-	-	-	-	2 (50)
Taille du tweeter, in (mm)	1/2 (13)	1/2 (13)	1/2 (13)	1/2 (13)	3/4 (20)	3/4 (20)	3/4 (20)	3/4 (20)	1 (25,4)	3/4 (20)
Impédance, (résistance CC)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)
Plage de puissance, Wafta RMS	6-20	6-30	6-30	6-35	6-45	6-65	6-65	6-60	6-90	6-100
Pc de tenue en puissance, (RMS)	40	60	60	70	135	195	195	180	270	300
Sensiolité à 1 W, 1 m	88	88	85	86	90	90	90	90	92	92
Plage de fréquence effective, Hz	80-20k	60-20k	50-20k	45-20k	45-21k	43-21k	40-21k	45-21k	30-21k	30-21k
Diamètre du trou de montage, in (mm)	3 3/16 (81)	3 11/16 (94)	3 1/2x5 3/4(89x146)	3 7/8x9 5/16(98x237)	4 9/16 (116)	5 (127)	5 5/8 (143)	5x7 (127x178)	6x8 9/16(152x217)	6x8 9/16(152x217)
Prof. de montage à la surface supérieure,in (mm)	,31 (8)	,42 (10,7)	,22 (5,7)	,23 (5,9)	,57 (14,4)	,83 (21,2)	,73 (18,6)	,01 (.31)	,57 (14,5)	,91 (23,1)
Profondour de montage à la baso, in (mm)	1 9/16 (40)	1 3/16 (46)	1 3/16 (46)	2 7/16 (62)	2 (51)	1 15/16 (49)	2 1/8 (54)	2 3/8 (60)	3 3/16 (81)	3 3/16 (81)
Dépassement du haut-parleur d'aigus, in (mm)	,09 (2,4)	,09 (2,3)	,06 (1,5)	,05 (1,2)	,15 (3,9)	,47 (11,9)	,48 (12,1)	0	0	,34 (8,6)
Verrouiller par les grilles	No	Oui	No	No	Oui	Oui	Oui	No	Oui	Oui
Matériau de l'aiment de haut-parleur d'aigus	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme
Matériau de la membrane de haut-parleurd'aigus	PEN (polyethylene naphthalate)	PEN (polyethylenenaphthalate)	PEN (polyethylene naphthalate)	PEN (polyethylenenaphthalate)	Titane	Titane	Titane	Titane	Titane	Titane
Type de haut-parleur d'aigus	Dôme équilbré	Dôme équilbré	Dôme équilbré	Dôme équilbré	Dôme	Dôme	Dôme	Dôme	Dôme	Dôme
Matériau du cône de haut-parleur de graves	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène
Matériau de la bourro de haut parleur de graves	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene

MONTAGE DU WOOFER

Les coaxiaux Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrière du haut-parleur. En général, cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une chambre arrière semi-isolée.

Dans le cas du remplacement de haut-parleurs d'origine en utilisant les mêmes emplacements, il peut être nécessaire d'agrandir les découpes de haut-parleurs et de percer de nouveaux trous pour les vis, à l'aide d'un foret de 2,5 mm. Les emplacements de montage sur mesure demandent davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les câbles, et ne gênent aucune autre pièce mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

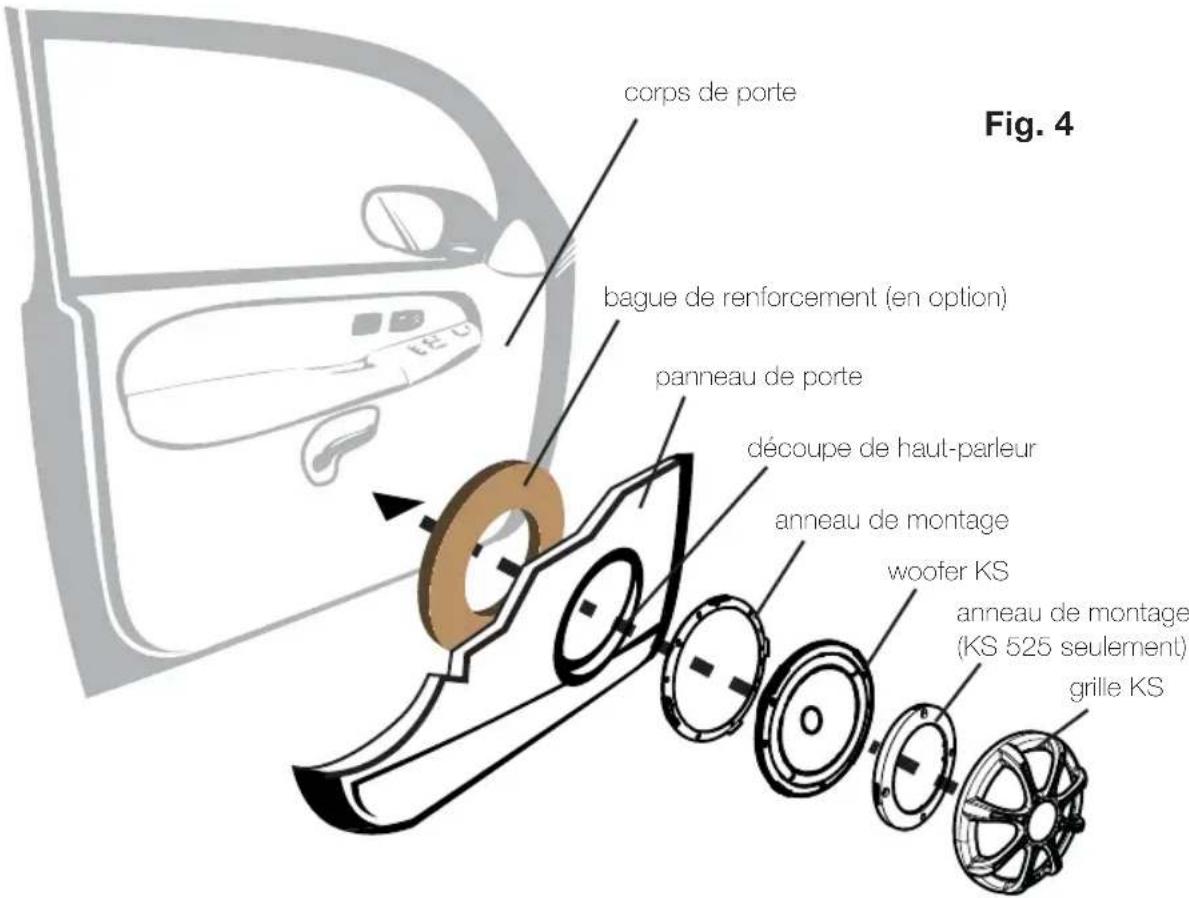

Si les emplacements des découpes de haut-parleurs obligent à couper des parties métalliques, évitez la structure et les renforts métalliques. Si le poiKS du haut-parleur est excessif pour la portière et sa garniture, un anneau de renforcement facultatif (morceau de bois mince ou panneau de fi bres de bois de densité moyenne) peut être fi xé ou collé à la portière. Montez le haut-parleur dans le véhicule conformément à la fi gure 4.

Astuce de pro : Vous êtes un KICKER IX ou ZX Stereo-Amplificateur, un caisson de d'extrêmes graves, et quelques câbles loin d'un grand système de stéréo ! Les stereo-amplifi caleurs de IX le font facile à améliorer le basse balancer-solide avec votre radio existante. S'il vous plaît demander votre négociant de stéréo des montées d'Amplifi cateur de IX.

KS Coaxial Speakers

INTERNATIONAL WARRANTY

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International Kicker.

AVERTISSEMENT: Los haut-parleurs Kicker ont la capacité de produire des niveaux sonores pouvant endommager l'ouïe de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'ouïe que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouïe de façon irréversible. Réglez le volume en faisant prevue de bon sens !

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque Kicker d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs Kicker sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
