Type de produit	Plaque de cuisson électrique
Marque	Balay
Modèle	3HV831XP
Catégorie	Plaque de cuisson
Dimensions (L x P x H)	Environ 59 x 52 x 5 cm
Poids net	Environ 8 kg
Alimentation	230 V, 50 Hz
Puissance totale	Environ 7,2 kW
Nombre de foyers	4
Type de foyers	Vitrocéramique ou induction
Classe de protection	I
Raccordement	Câble 3 fils (H05 VV-F ou supérieur)
Distance minimale avec implants électroniques	10 cm
Température maximale du meuble d'encastrement	90 °C
Épaisseur minimale du plan de travail avec four en dessous	20 mm
Plancher intermédiaire	Obligatoire si accessible
Section minimale du câble de remplacement	1,5 mm²
Code d'erreur Su400	Raccordement incorrect
Entretien	Nettoyer avec un chiffon humide et un détergent doux
Sécurité	Aimants permanents, respecter distance pour implants
Pièces détachées	Disponibles via service après-vente
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - 3HV831XP BALAY

Quelle est la distance de sécurité pour les personnes portant un implant électronique ?

Les aimants permanents de l'appareil peuvent influencer les implants électroniques comme les stimulateurs cardiaques. Il est impératif de respecter une distance minimale de 10 cm entre l'appareil et l'implant.

Comment brancher la plaque de cuisson ?

Le branchement électrique doit être effectué par un spécialiste agréé. Utilisez un câble de type H05 VV-F ou supérieur, avec une section d'au moins 1,5 mm². Respectez le code couleur : conducteur de protection vert-jaune, neutre bleu, phase marron. L'appareil est de classe de protection I et doit être relié à la terre.

Que faire si l'écran affiche 'Su400' ?

Le code d'erreur Su400 indique un raccordement incorrect. Débranchez immédiatement l'appareil du secteur et vérifiez le branchement. Si le problème persiste, contactez un installateur agréé.

Quel type de câble utiliser pour le raccordement ?

Le câble de raccordement secteur doit être de type H05 VV-F ou supérieur. La section du câble doit être déterminée selon la charge de courant et ne doit pas être inférieure à 1,5 mm². Seul un personnel qualifié peut remplacer le câble.

Quelle épaisseur minimale de plan de travail pour installer un four en dessous ?

Si vous installez un four en dessous de la plaque, l'épaisseur du plan de travail doit être d'au moins 20 mm. Pour un lave-vaisselle modulaire ou compact de la même marque, l'épaisseur minimale est de 40 mm.

Faut-il un plancher intermédiaire ?

Un plancher intermédiaire est nécessaire si le dessous de la table de cuisson peut être touché. Des planchers intermédiaires sont disponibles dans le commerce spécialisé. Si vous utilisez votre propre plancher, la distance minimale par rapport à la prise secteur doit être de 10 mm.

Comment démonter la table de cuisson ?

Pour démonter la table de cuisson, mettez l'appareil hors tension. Ensuite, poussez la table de cuisson par le bas pour la sortir de son logement.

Puis-je installer un réfrigérateur en dessous ?

Il est interdit d'installer un réfrigérateur, lave-vaisselle, four non ventilé ou lave-linge en dessous de la plaque de cuisson.

Comment nettoyer la plaque de cuisson ?

Nettoyez la plaque avec un chiffon humide et un détergent doux. Évitez les produits abrasifs. Essuyez avec un chiffon propre pour éviter les traces.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès du service après-vente Balay. Consultez la notice pour les coordonnées ou contactez le revendeur.

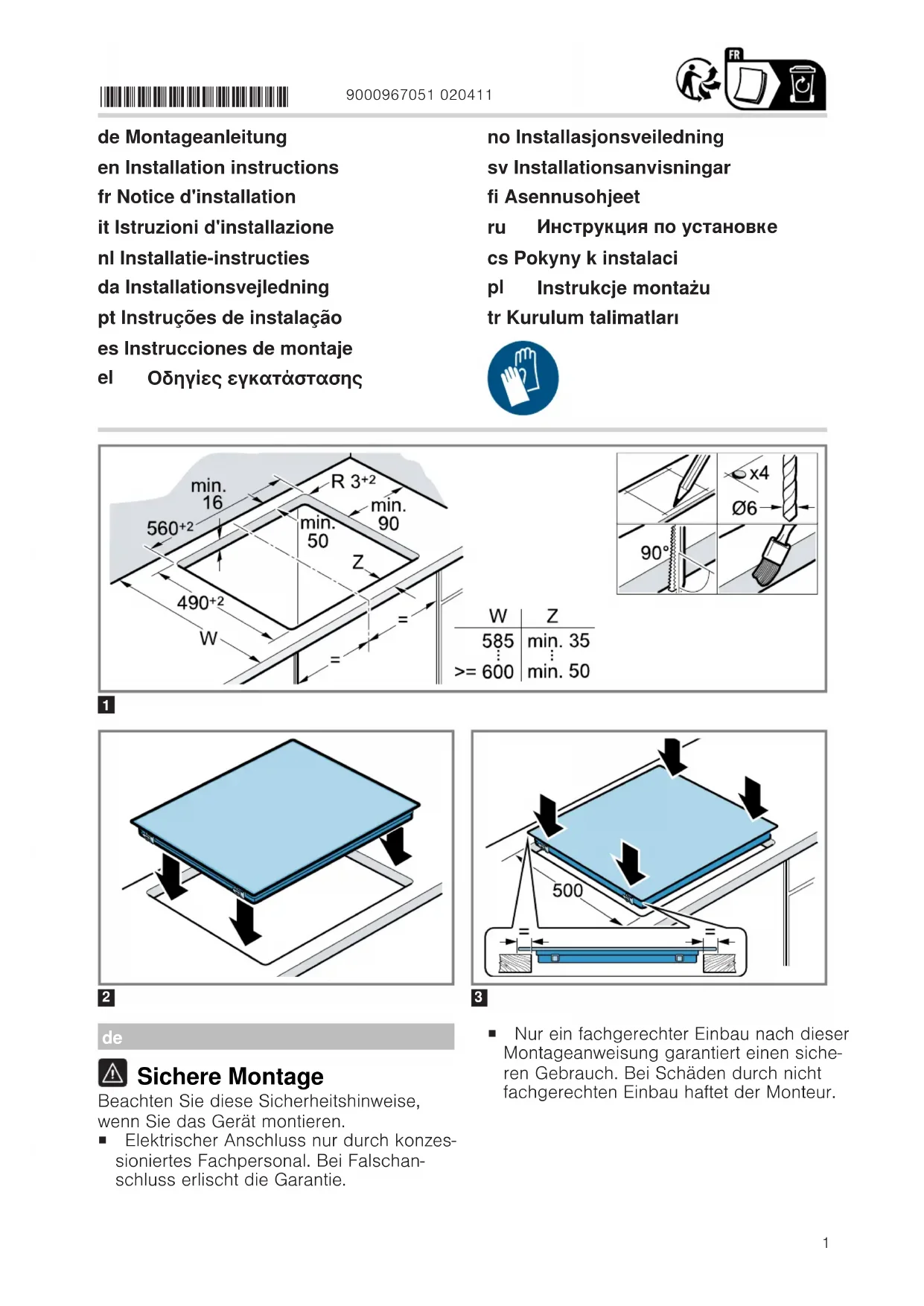

MODE D'EMPLOI 3HV831XP BALAY

de Montageanleitung en Installation instructions fr Notice d'installation it Istruzioni d'installazione nl Installatie-instructies da Installationsvejledning pt Instruções de instalação es Instrucciones de montaje el Oδηγίες εγκατάστασης

no Installasjonsveiledning sv Installationsanvisningar fi Asennusohjeet ru Инструкция по установке cs Pokyny k instalaci pl Instrukcje montażu tr Kurulum talimatları

1

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

■ Branchement électrique uniquement par un spécialiste agréé. Toute erreur de branchement annule la garantie.
■ Seule une installation effectuée selon la présente notice de montage garantit une utilisation en toute sécurité. L'installateur est responsable en cas de dommages dus à une installation incorrecte.

AVERTISSEMENT – Danger : gnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par exemple des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

Éléments installés en dessous

N'installez aucun réfrigérateur, lave-vaisselle, four non ventilé ou lave-linge en-dessous.

■ Si vous installez en-dessous un lave-vaisselle modulaire ou compact de la même marque, l'épaisseur du plan de travail doit être d'au moins 40 mm.
■ Si vous installez un four en-dessous, l'épaisseur du plan de travail doit être d'au moins 20 mm, voire plus dans certains cas. Respectez les instructions de montage du four.
■ Veillez à ce que les parties saillantes, telles que le boîtier d'alimentation ou le câble d'alimentation, n'entrent pas en collision avec un tiroir, par exemple.

Plancher intermédiaire

Si le dessous de la table de cuisson peut être touché, il est nécessaire de monter un plancher intermédiaire.

■ Des planchers intermédiaires sont en vente dans le commerce spécialisé comme accessoire.
■ Si vous utilisez votre propre plancher intermédiaire, la distance minimale par rapport à la prise secteur de l'appareil doit être de 10 mm.

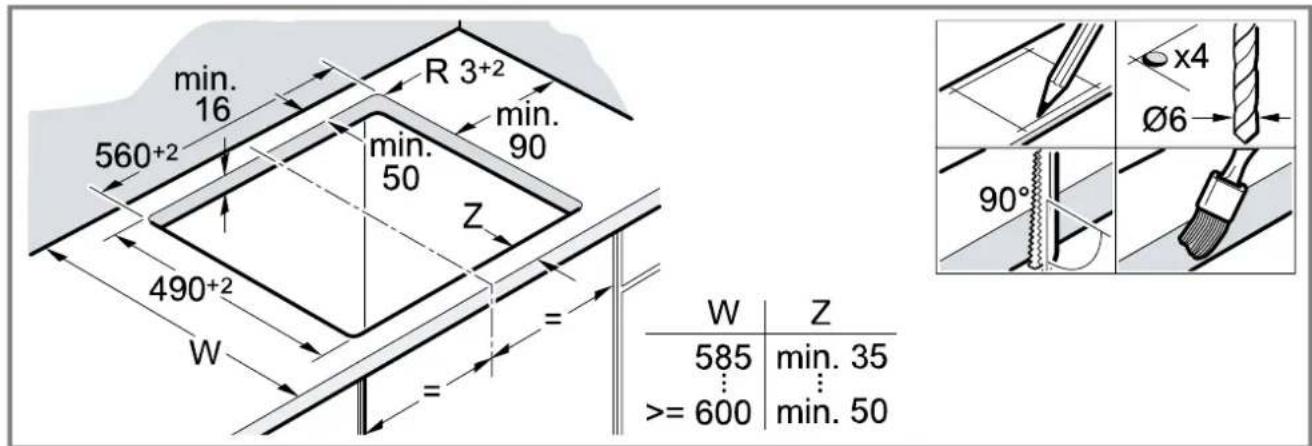

Préparation du meuble

Le plan de travail doit être plat, horizontal et stable.

■ Les meubles d'encastrement doivent résister à des températures d'au moins 90 °C.
■ Sceller les chants de découpe de façon thermostable.
→ Fig. 1

Branchement électrique

Avant de raccorder l'appareil, vérifiez l'installation domestique.

■ L'appareil correspond à la classe de protection I et doit uniquement être utilisé avec un raccordement à la terre.
■ Dans l'installation à câblage fixe, un système coupe-circuit dans les phases est à prévoir conformément aux réglementations d'installation.

- Su400 paraît sur l'affichage de l'appareil, c'est qu'il est mal raccordé. Débranchez l'appareil du secteur, vérifiez le branchement.

Raccordement avec un câble à 3 fils

Veillez à ce que l'installation domestique soit suffisamment protégée par fusible.

Respectez le code couleur du câble de raccordement secteur.

■ Le conducteur de protection est vert-jaune ^± .
■ Le conducteur neutre est bleu.
■ La phase (conducteur externe) est marron.
- Si nécessaire, le câble peut être remplacé par un câble de raccordement multiphase. Lorsque vous remplacez le câble, respectez le paragraphe suivant.

Raccordement sans câble prémonté

Raccordez la table de cuisson uniquement selon le schéma de raccordement.

■ Installez les ponts en cuivre joints si nécessaire.
■ Le câble de raccordement secteur doit être de type H05 VV-F ou supérieur.
- Déterminez la section de câble requise selon la charge de courant. Une section < 1,5 ~mm^2 n'est pas autorisée.

Raccordement avec câble de raccordement secteur à 5 fils

Seul le personnel qualifié du service après-vente peut remplacer le câble de raccordement.

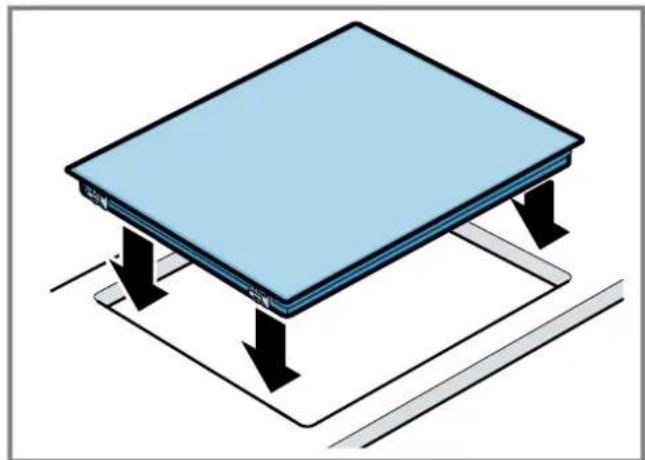

Mise en place de la table de cuisson

Ne coincez pas le câble de raccordement et ne le faites pas passer au-dessus d'arêtes vives.

• En cas de four installé en-dessous, faites passer le câble au niveau des coins arrière du four jusqu'à la prise de raccordement.
  → Fig. 2
• La table de cuisson peut également être encastrée dans une découpe existante de 500 mm de profondeur.
  Il doit dépasser de la même distance à l'avant et à l'arrière.
  → Fig. 3

Démontage de la table de cuisson

1. Mettez l'appareil hors tension.
2. Faites sortir la table de cuisson en la poussant par le bas.
