Caractéristiques	Détails
Type de cuisinière	Cuisinière à gaz
Nombre de foyers	4 foyers
Dimensions (L x P x H)	60 cm x 60 cm x 85 cm
Puissance des foyers	De 1 kW à 3 kW
Type de four	Four à gaz
Capacité du four	60 litres
Fonctionnalités du four	Gril, convection
Matériau de la surface	Acier inoxydable
Système de sécurité	Coupe-gaz sur les foyers
Entretien	Nettoyage facile avec des surfaces lisses
Consommation énergétique	Classe énergétique A
Accessoires inclus	Grille de four, plat à rôtir

FOIRE AUX QUESTIONS - 7271 032 Foster

Comment allumer la cuisinière Foster 7271 032 ?

Pour allumer la cuisinière, tournez le bouton correspondant à la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position 'On'.

Que faire si la flamme ne s'allume pas ?

Vérifiez que le gaz est ouvert et que la cuisinière est correctement branchée. Si la flamme ne s'allume toujours pas, attendez quelques secondes avant de réessayer.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

La cuisinière émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer une pièce défectueuse. Vérifiez que tous les éléments sont correctement installés et contactez un technicien si le problème persiste.

Comment régler la température de cuisson ?

Pour régler la température, tournez le bouton de la zone de cuisson vers la gauche ou la droite pour augmenter ou diminuer la chaleur.

Est-ce que la cuisinière est compatible avec tous les types de casseroles ?

La cuisinière est compatible avec la plupart des casseroles, mais il est recommandé d'utiliser des ustensiles de cuisson à fond plat pour une meilleure efficacité.

Que faire si la cuisinière ne s'éteint pas ?

Si la cuisinière ne s'éteint pas, vérifiez le bouton de contrôle et assurez-vous qu'il est en position 'Off'. Si le problème persiste, débranchez-la et contactez le service client.

Quelle est la puissance de chaque zone de cuisson ?

La puissance de chaque zone de cuisson est spécifiée dans le manuel d'utilisation. En général, elles varient entre 1000 W et 3000 W selon la taille.

Comment installer la cuisinière correctement ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous que la cuisinière est placée sur une surface plane et stable, et qu'elle est correctement raccordée au gaz ou à l'électricité.

Y a-t-il une garantie pour la cuisinière Foster 7271 032 ?

Oui, la cuisinière est généralement livrée avec une garantie de 2 ans. Veuillez consulter le certificat de garantie pour plus de détails.

MODE D'EMPLOI 7271 032 Foster

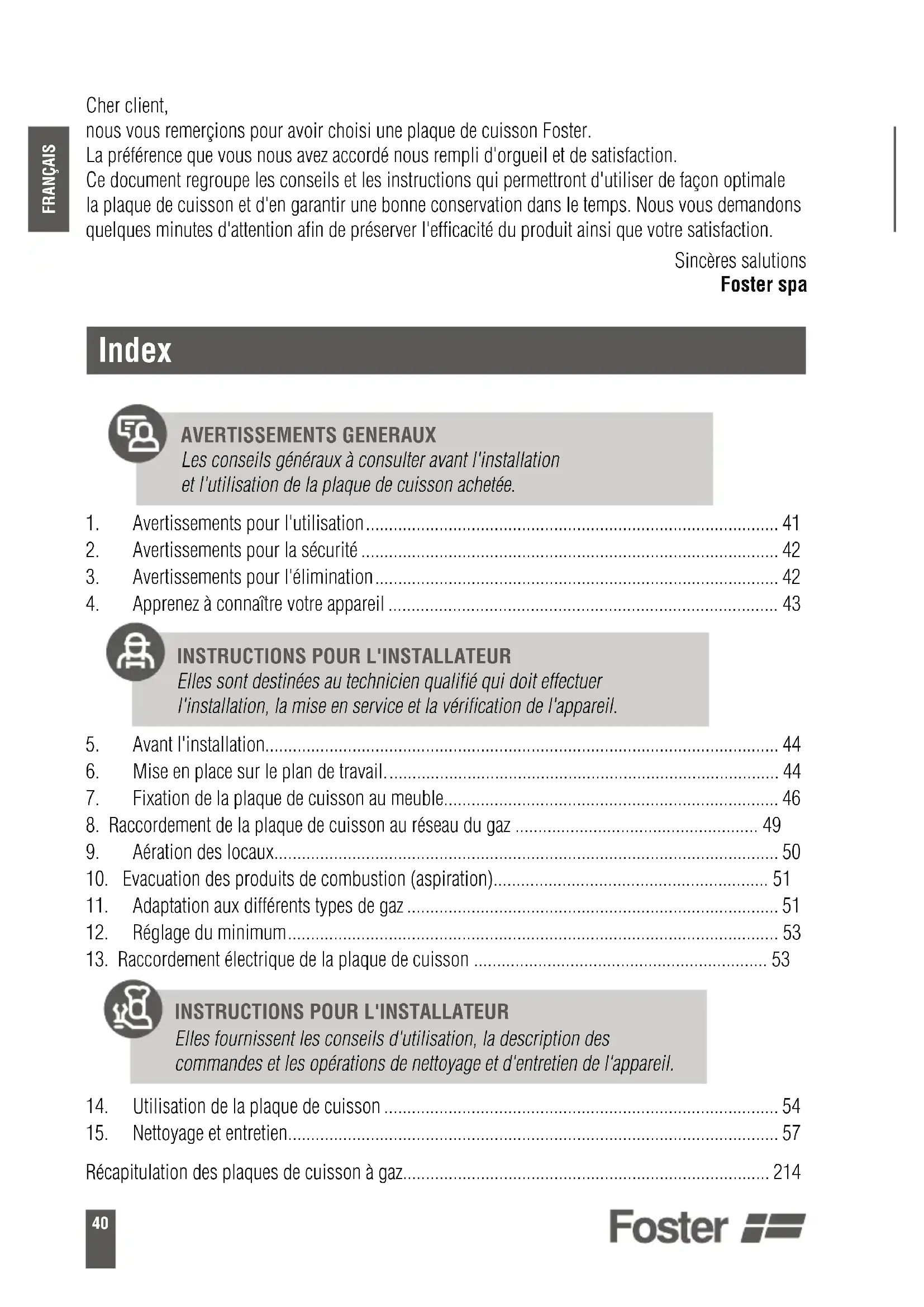

Elles sont destinées au technicien qualifié qui doit effectuer l'installation, la mise en service et la vérification de l'appareil.

INSTRUCTIONS POUR L'INSTALLATEUR

Elles fournissent les conseils d'utilisation, la description des commandes et les opérations de nettoyage et d'entretien de l'appareil. 5. Avant l'installation................................................................................................................ 44 6. Mise en place sur le plan de travail. ..................................................................................... 44 7. Fixation de la plaque de cuisson au meuble......................................................................... 46

8. Raccordement de la plaque de cuisson au réseau du gaz ..................................................... 49

13. Raccordement électrique de la plaque de cuisson ................................................................ 53

14. Utilisation de la plaque de cuisson ...................................................................................... 54 15. Nettoyage et entretien ........................................................................................................... 57 Récapitulation des plaques de cuisson à gaz................................................................................ 214 Cher client, nous vous remerçions pour avoir choisi une plaque de cuisson Foster. La préférence que vous nous avez accordé nous rempli d'orgueil et de satisfaction. Ce document regroupe les conseils et les instructions qui permettront d'utiliser de façon optimale la plaque de cuisson et d'en garantir une bonne conservation dans le temps. Nous vous demandons quelques minutes d'attention afin de préserver l'efficacité du produit ainsi que votre satisfaction. Sincères salutions Foster spa41 FRANÇAIS AVERTISSEMENTS GENERAUX

1. Avertissements pour l'utilisation

Ce manuel fait partie intégrante de l'appareil. Il doit être conservé intact et à portée de la main pendant toute le cycle de vie de la plaque de cuisson. Nous conseillons de lire attentivement ce document ainsi que toutes les indications qu'il contient avant d'utiliser l'appareil. L’installation devra être effectuée par un personnel qualifié et dans le res- pect des normes en vigueur. Cet appareil est prévu pour une utilisation de type domestique, et il est conforme aux directives CE actuellement en vigueur: 2009/142/CE (appareils à gaz), 2006/95/CE, 2004/108/CE. L'appareil est fabriqué pour : CUIRE ET RECHAUFFER LES ALIMENTS ; TOUTE AUTRE UTILISATION DOIT ETRE CONSIDEREE NON CONFORME. Le fabricant décline toute responsabilité en ce qui concerne les utilisations non conformes à celles indiquées. t Ne jamais utiliser cet appareil pour réchauffer les pièces. t Ne pas laisser les résidus de l'emballage sans surveillance en milieu domestique. t Séparer les différents matériaux de rebut provenant de l'emballage et les livrer au centre de récolte différenciée le plus proche. Cet appareil dispose de marquage aux sens de la directive européenne 2002/96/CE en matière de déchets, d'appareils électriques et électroniques (waste electrical and electronic equipment - WEEE). Cette directive définit les normes pour la récolte et le recyclage des appareils inutilisés valables sur tout le territoire de l'union européenne. La plaquette d'identification, avec les données technique, le numéro de série et le marquage est visiblement positionnée sous le carter [Fig. 1].

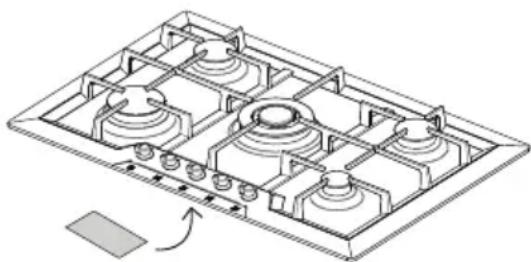

IL EST INTERDIT D'ENLEVER LA

PLAQUETTE. Fig. 1 : emplacement de la plaquette d'identification Les conditions de réglage de l’appareil sont spécifiées sur l’étiquette caractéristique.42 FRANÇAIS AVERTISSEMENTS GENERAUX

2. Avertissements pour la sécurité

Dans votre intérêt et pour votre sécurité, la loi établit que l'installation et l'as- sistance de tous les appareils électriques ou à gaz doit être effectuée par un personnel qualifié dans le respect des normes en vigueur et des condi- tions des sociétés locales de fourniture du gaz et de l'énergie électrique. t Les appareils à gaz ou ceux électriques doivent toujours être déconnectés par des personnes compétentes. t La fiche à brancher au câble d'alimentation ainsi que la prise respective devront être du même type et conformes aux normes en vigueur. t La prise devra être accessible à l'appareil encastré. t Ne jamais débrancher la fiche en tirant le câble. t La mise à la terre conforme aux modalités prévues par les normes de sécurité de l'installation électrique est obligatoire. t Ne pas boucher les ouvertures, les fissures d'aération et d'évacuation de la chaleur. Immédiatement après l’installation, effectuer un test rapide de l'appareil en suivant les instructions que nous fournissons par la suite. Si l'appareil ne fonctionne pas, dé- brancher ce dernier du réseau électrique et contacter le centre d'assistance technique le plus proche : NE JAMAIS TENTER DE REPARER L'APAREIL. Durant l'utilisation, l'appareil devient très chaud. Nous conseillons, pour n'importe quelle genre d'opération, d'utiliser des gants thermiques. Cet appareil n’est pas destiné à l’utilisation de la part de personnes (y compris les enfants) à capacités psychiques ou motrices réduites, ou avec manque d’expérience et de connaissance, à moins qu’il y ait une supervision ou instruction sur l’utilisation de l’appareil de la part d’une per- sonne responsable pour leur sécurité. LES ENFANTS DOIVENT ÊTRE SURVEIL- LÉS POUR S’ASSURER QU’ILS NE JOUENT PAS AVEC L’APPAREIL. Le fabricant décline toute responsabilité pour les dommages aux personnes et aux choses dérivant de l'inobservance des consignes susmentionnées ou de manipulations d'une seule partie de l'appareil et de l'utilisation de pièces de rechange non originales.

3. Avertissements pour l'élimination

PRENDRE SOIN DE L'ENVIRONNEMENT

Pour l'emballage de nos produits nous utilisons des matériaux non polluants par conséquent compa-43 FRANÇAIS AVERTISSEMENTS GENERAUX tibles avec l'environnement et recyclables. Nous vous prions de collaborer en éliminant correctement l'emballage. Vous pouvez vous informer auprès de votre revendeur ou des organisations compétentes locales en ce qui concerne les adresses des centres de récolte, de recyclage et d'élimination. NE JAMAIS LAISSER SANS SURVEILLLANCE L'EMBALLAGE OU DES PARTIES DE CE DERNIER. CEUX-CI PEUVENT REPRESENTER UN RISQUE D'ETOUFFE- MENT POUR LES ENFANTS, EN PARTICULIER LES SACS EN PLASTIQUE. Il faudra, même pour votre vieil appareil, pourvoir à une élimination correcte en contribuant à éviter les conséquences négatives pour l'environnement et la santé qui peuvent se vérifier en cas d'élimi- nation inappropriée. IMPORTANT : cet appareil ne peut être traité comme déchet domestique. Remettre le vieil appareil à l'organisme local autorisé pour la récolte des électromémagers inu- tilisés. Une élimination correcte permet de récupérer intelligemment les matériaux précieux. Il est également nécessaire de couper le câble de raccordement électrique et de l'enlever avec la fiche.

4. Apprenez à connaître votre appareil

Dans la partie finale de ce manuel, Récapitulation des plaques de cuisson à gaz [Page 214], sont regroupés tous les dessins concernant les plaques de cuisson Foster actuellement en production. Nous vous demandons de reconnaître le dessin de la plaque de cuisson que vous avez acheté afin de familiariser avec les caractéristiques technique et de fonctionnement principales. Pour faciliter la recherche, les plaques de cuisson sont divisées en deux familles : t Les plaques de cuisson encastrables traditionnelles : «bord 8 mm», «bord Q4» et «bord semi-affleurant» ; t Les plaques de cuisson encastrables à fleur : bord «filotop». Le premier groupe, indépendemment du type de bord, concerne le simple four encastrable traditionnel. Les plaques de cuisson avec bord «filotop» ont un dessin plus détaillé pour permettre de réaliser l'ouverture «sur mesure», c'est-à-dire en ayant espace nécessaire pour loger le bord de la plaque de cuisson de façon à ce qu'ellle soit «à fleur» avec le plan de travail. Tous les dessins contiennent des numéros à proximité des brûleurs. Ces numéros identifient le type de brûleur. Pour connaître les puissances des brûleurs de la plaque de cuisson à gaz que vous avez achété, nous conseillons de consulter le tableau des puissances en fonction du gaz utilisé

Ne pas laisser les résidus de l'emballage sans surveillance en milieu domestique. Séparer les différents matériaux de rebut provenant de l'emballage et les remettre au centre de récolte différenciée le plus proche. Nous conseillons, dans le but d'éliminer tous les résidus de fabrication, de nettoyer l'appareil. Pour plus d'informations sur le nettoyage consulter le Chapitre 15 [Page 57].

6. Mise en place sur le plan de travail

Cette table de cuisson encastrable est de Classe 3. Les interventions suivantes requièrent une oeuvre de maçonnerie et/ou de menuiserie et doivent être effectuées par un technicien compétent. L'installation peut être réalisée sur différents matériaux tels que maçonnerie, métal, bois massif et bois revêtu de laminés plastiques à condition qu'ils soient résistants à la chaleur (T 100°C).

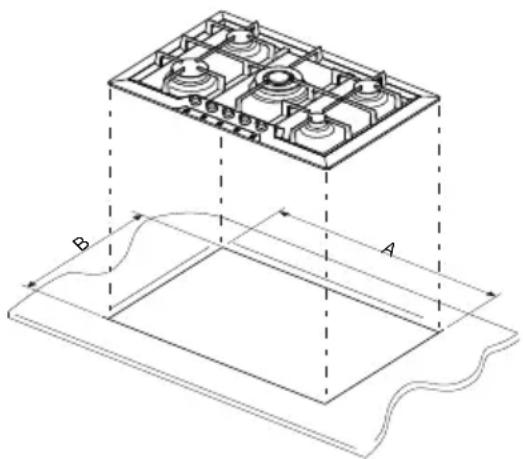

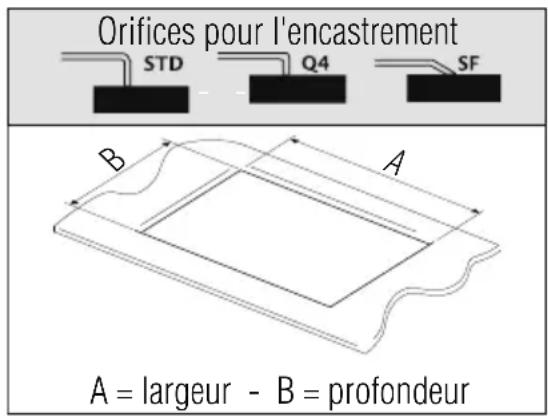

6.1 Assemblage à la structure de soutien (plan de travail) d'une plaque

de cuisson encastrable traditionnelle (bord 8 mm, bord Q4, bord semi-affleurant) Effectuer une ouverture sur la partie su- périeure du meuble avec les dimensions et dans la position indiquée ci-après et représentée sur le dessin [Fig. 2]. Les dimensions de l'orifice d'encas- trement sont indiquées dans la section Récapitulation des plaques de cuisson à gaz - modèles à encas- trement traditionnel

à proximité du dessin de la plaque de cuisson que vous avez acheté.

Fig. 2 : réalisation de l'ouverture pour l'encas-trement45 FRANÇAIS

INSTRUCTIONS POUR L'INSTALLATEUR

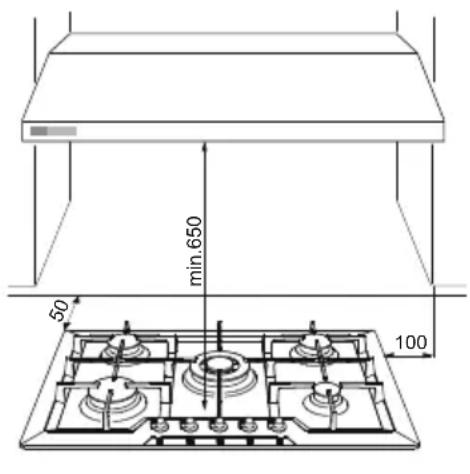

t La distance entre la plaque de cuis- son et le bord postérieur doit être d'au moins 50 mm ; t La distance entre la plaque de cuis- son et les parois qui dépassent en hauteur le plan de travail doit être d'au moins 100 mm ; t Si une hotte est installée sur le plan de cuisson, consulter les instructions de montage de la hotte où est repor- tée la distance correcte à respecter.

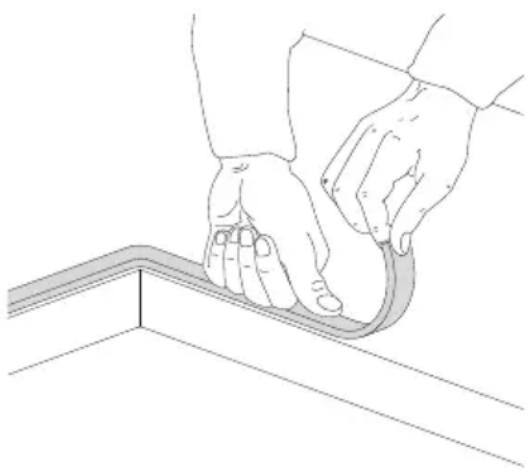

min.650 Fig. 3 : distances de la plaque de cuisson t Positionner soigneusement la ga- raniture isolante fournie en dotation sur le périmètre externe de l'ouver- ture effectuée sur la partie supérieure en essayant de la faire adhérer sur toute la surface avec une légère pres- sion des mains [Fig. 4]. t Après avoir effectué ces opéra- tions, utiliser les brides de serrage fournies en dotation pour fixer la plaque de cuisson à la structure. Consulter le paragraphe « Fixa- tion de la plaque de cuisson au meuble» [Page 49]. Fig. 4 : mise en place de la garniture isolante

6.2 Assemblage à la structure de soutien (plan de travail) d'une plaque de

cuisson encastrable à fleur (bord filotop) Ce type d'appareil nécessite d'un fraisage sur le plan de travail de 1,5 mm de profondeur dont les mesures sont indiquées dans le dessin du plan identifiable dans la section Récapitulation des plaques de cuisson à gaz - modèles encas- trables «à fleur» [ Page 214 ]. L'espace est nécessaire pour loger le bord de la plaque de cuisson de façon à ce qu'il soit «à fleur» avec le plan de travail.46 FRANÇAIS

INSTRUCTIONS POUR L'INSTALLATEUR

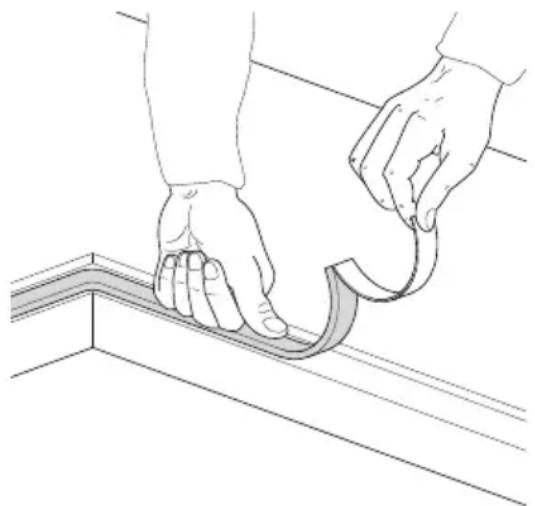

t Nettoyer parfaitement le fraisage. t Avant de mettre en place la plaque de cuisson il faut étaler sur toute la sur- face de fraisage la garniture isolante fournie en dotation [ Fig. 5]. t Après avoir effectué ces opérations, utiliser les brides de serrage four- nies en dotation pour fixer la plaque de cuisson à la structure. Consulter le paragraphe « Fixation de la plaque de cuisson au meuble» [Page 49]. Fig. 5 : mise en place de la garniture isolante Entre les dimensions externes du plan en inox et celles internes de la partie surbaissée est prévue une lumière constante d'au moins 0,5 mm doit être respectée durant le montage. Les températures développées durant l'utilisation de la plaque de cuisson induisent sur le plan en inox un léger allongement et par conséquent la lumière prévue permet d'éviter les éventuelles interférences. En ce qui concerne le plan de travail de la cuisisne, les températures induitent par la plaque de cuisson - tant dans la section que sur le plan de contact - sont assez réduites. Nous conseillons vivement de monter les plaques de cuisson avec bord filotop sur des matériaux absolument hydrofuges.

7. Fixation de la plaque de cuisson au meuble

Fixer les crochets fournis en dotation sur les étriers en-dessous de l'appareil comme illustré ci-dessous. Les crochets fournis permettent la fixation à des plans de travail de 30 à 40 mm d'épaisseur. IMPORTANT : t Pour fixer cet appareil à la structure de soutien, nous conseillons de ne pas uti- liser de visseuse mécanique ou électrique et d'exercer une légère pression manuelle sur les organes de fixation. t Le plan en dessous de l'appareil doit se trouver à 5 mm minimum du fond de ce dernier et doit avoir une ouverture de passage pour les conduites du gaz et celles électriques d'au moins 50x50 mm. t Si cet appareil est installé au-dessus d'un four, ce dernier doit être doté de ventilateur de refroidissement.47 FRANÇAIS

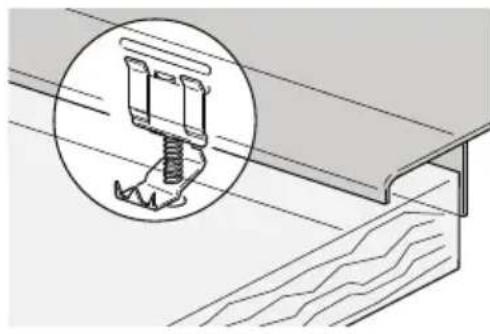

Ils permettent de fixer les plaques de cuisson avec des équerres de fixation prévues à des points fixes. Bord standard (8 mm) Bord Q4 (4 mm) Bord semi-affleurant (3 mm) Bord filotop48 FRANÇAIS

INSTRUCTIONS POUR L'INSTALLATEUR

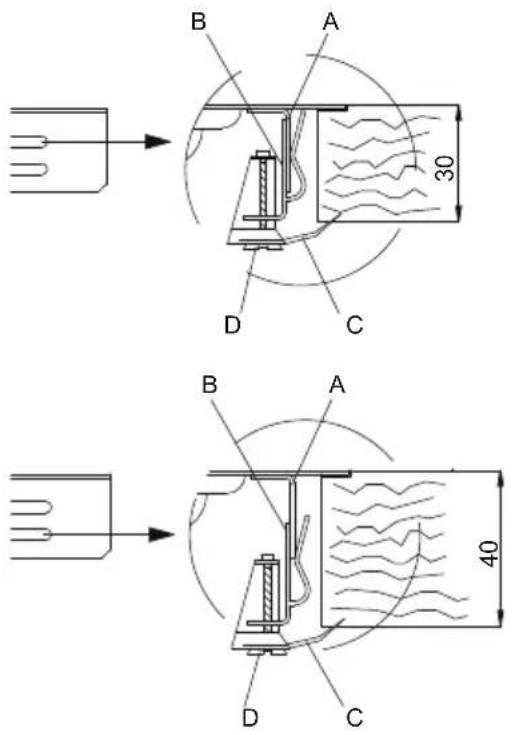

Encastrer le crochet B dans l'équerre A sou- dée au plan, en ayant soin de le bloquer dans les orifices spécifiques en fonction de l'épaisseur du plan de travail (pour des plans de 30 mm, bloquer le crochet dans l'orifice le plus haut de l'équerre ; pour les plans de travail de 40 mm, bloquer le crochet dans l'orifice le plus bas de l'équerre). Tourner la languette C jusqu'à la positionner en-dessous du plan de travail puis serrer la vis D. B A

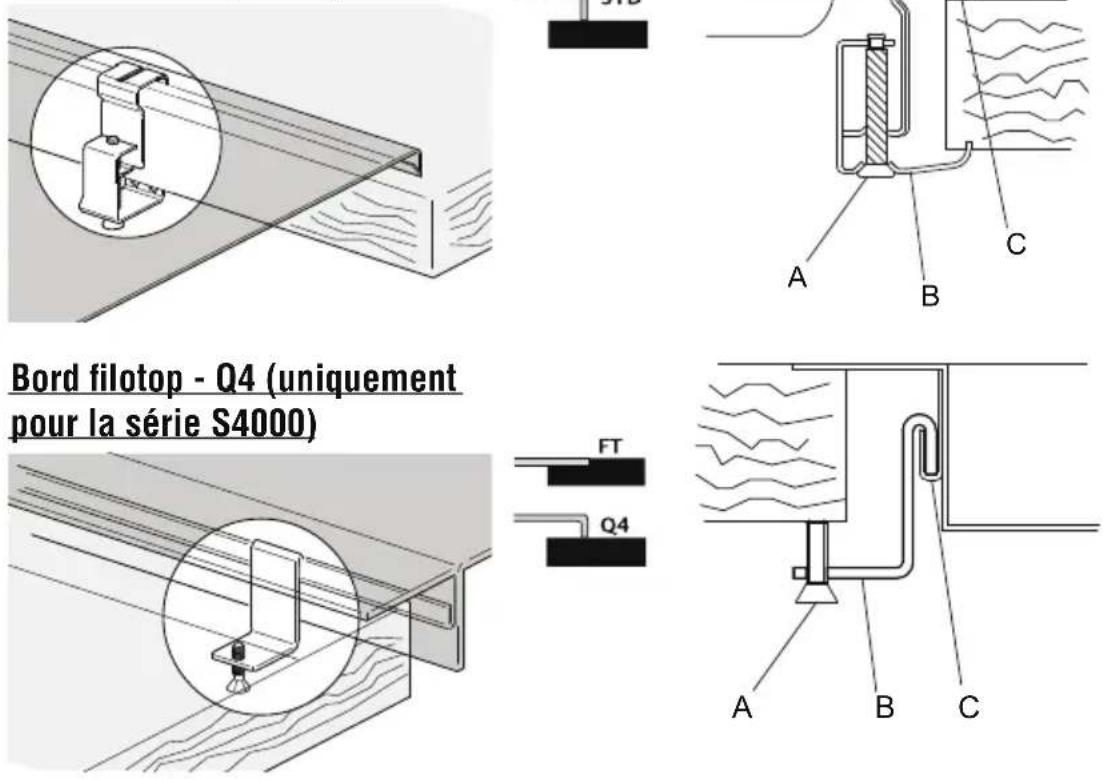

Ils permettent de fixer les plaques de cuisson sans points de fixation prévus. Bord standard (8 mm)

Bord filotop - Q4 (uniquement pour la série S4000) ABC Insérer le crochet B dans la glissière C. Bloquer manuellement le crochet au moyen de la vis A.49 FRANÇAIS

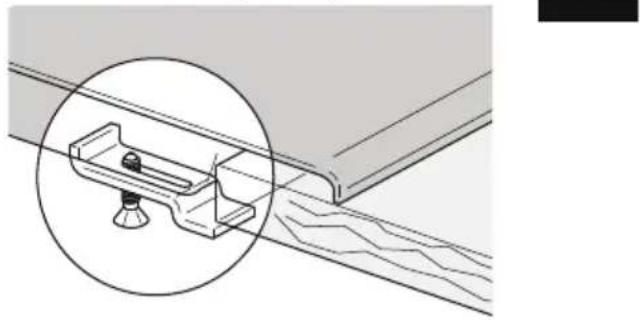

Elles permettent de fixer les plaques de cuisson dans les points de fixation prévus. Bord standard (8 mm)

Insérer la bride de serrage B dans le logement du plan. Bloquer manuellement la bride de serrage avec la vis A.

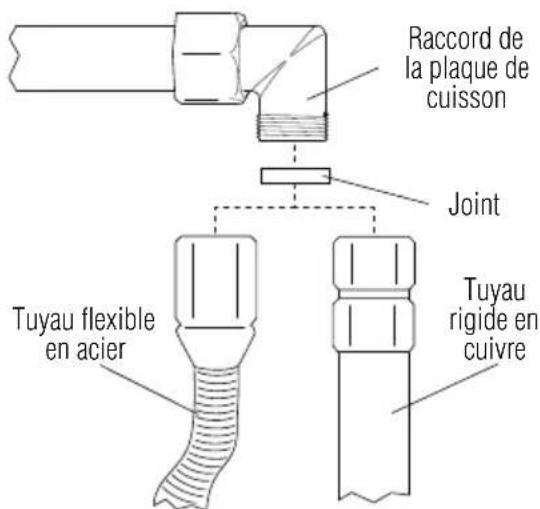

Raccordement de la plaque de cuisson au réseau du gaz Il est nécessaire que l'installation d'alimentation à gaz soit conforme aux normes lo- cales en vigueur. Il faut vérifier que les conditions de distribution locales (nature et pression du gaz) et l'état de réglage de l'appareil soient compatibles. IMPORTANT : Si l'appareil est installé sur un four il faut éviter de faire passer le tuyau du gaz derrière le four afin de prévenir des surchauffes. Le raccordement au réseau du gaz peut être effectué avec un tuyau rigide en cuivre ou avec un tuyau flexible en acier à pa- roi continue et dans le respect des consignes établies par la norme en vigueur [Fig. 6]. En tous les cas, chaque tube relié au réseau de gaz doit être doté d'un robinet d'arrêt de sécurité. Tuyau flexible en acierRaccord de la plaque de cuissonJointTuyau rigide en cuivreFig. 6 : raccordement au réseau du gaz50 FRANÇAIS

INSTRUCTIONS POUR L'INSTALLATEUR

IMPORTANT : Il faut toujours mettre une garniture entre le raccord présent sur la plaque et le tuyau de raccordement. t Si l'on utilise un tuyau flexible en acier inox, celui-ci devra être installé de façon à ce qu'il ne puisse pas entrer en contact avec une partie du meuble, mais il faudra le faire passer dans un point libre d'encombrement et de façon à pouvoir être contrôlé sur toute la longueur. Le tuyau flexible ne devra pas mesurer plus de 2 mètres d'extension maximum. t Le raccord du gaz est de type fileté 1/2” gaz ISO R7 conique. Après avoir raccordé l'appareil au réseau du gaz il faut toujours vérifier l'étan- chéité des raccords en utilisant une solution savoneuse. IL EST STRICTEMENT INTERDIT DE VERIFIER L'ETANCHEITE EN UTILI- SANT DES FLAMMES VIVES. La plaque de cuisson est testée au gaz méthane G20 (2H) à une pression de 20 mbars. Pour l’alimentation avec d'autres types de gaz, consulter le tableau Adaptation aux différents types de gaz [Page 51].

8.1 Raccordement au gaz liquide

Utiliser un régulateur de pression et réaliser le raccordement sur la bombonne confor- mément aux consignes établies par les normes en vigueur. S'assurer que la pression d'alimentation respecte les valeurs indiquées dans le ta- bleau Adaptation aux différents types de gaz [Page 51]. Ce raccordement doit également être effectué avec un tuyau rigide en cuivre ou avec un tuyau flexible en acier à paroi continue.

9. Aération des locaux

IMPORTANT : L'appareil peut être installé uniquement dans des locaux constam- ment aérés, conformément aux normes en vigueur.51 FRANÇAIS

INSTRUCTIONS POUR L'INSTALLATEUR

10. Evacuation des produits de combustion

(aspiration) Cet appareil n’est pas branché à un système d’évacuation des produits de la combus- tion. Il doit être installé en respectant les normes en vigueur. Il faut être particulière- ment attentif aux normes concernant la ventilation. L'évacuation des produits de combustion doit être garantie au moyen de hottes reliées à un conduit d'évacuation à tirage naturel sûr, ou bien au moyen d'aspiration forcée. Un système d'aspiration efficace requiert une conception soignée de la part d'un spé- cialiste qualifié en respectant les positions et les distances indiquées par les normes. IMPORTANT : A la fin de l'intervention, l'installateur devra relâcher le certificat de conformité.

11. Adaptation aux différents types de gaz

gaz Brûleur Puissance nominale (KW) Consom- mation nominale (g/h) Injecteur (ø mm) Puissance nominale min. (KW) Série N. Réf. GAZ GPL G30/G31 28÷30/37 mbars

gaz Brûleur Puissance nominale (KW) Consomma- tion nominale (g/h) Injecteur (ø mm) Puissance nominale min. (KW) Série N. Réf. GAZ METHANE G20 20 mbars

11 Auxiliaire 1,00 95 0,72 0,52 12 Semi-rapide 1,75 167 0,97 0,52 13 Rapide 3,00 285 1,32 0,90 14 Double couronne 5,00 476 i 0,75 / e 1,51 i 0,40 / e 1,70 L'appareil est testé au gaz méthane G20 (2H) à une pression de 20 mbars. En cas de fonctionnement avec d'autres types de gaz, il faudra remplacer les buses des brûleurs et régler la flamme minimum sur les robinets à gaz. Pour remplacer les buses il faut procéder conformément à la description fournie dans les paragraphes suivants.

11.1 Substitution des buses de la plaque de cuisson

IMPORTANT : Avant d'effectuer les opérations suivantes il faut s'assurer que l'appareil soit débranché du réseau électrique.

1. Extraire les grilles, enlever tous les chapeaux et les

couronnes des calottes des brûleurs.

2. A l'aide d'une clé à tube de 7 mm, dévisser les

buses des brûleurs [ Fig. 7].

3. Procéder à la substitution des buses des brûleurs

selon le gaz à utiliser (tableau «Adaptation aux différents types de gaz» [Page 51]).

4. Remettre correctement les brûleurs dans les loge-

ments respectifs. Fig. 7 : substitution des buses53 FRANÇAIS

INSTRUCTIONS POUR L'INSTALLATEUR

IMPORTANT : Après le réglage avec un gaz différent de celui testé, substituer l'éti- quette placée sur le carter de l'appareil avec celle correspondante au nouveau gaz.

12. Réglage du minimum

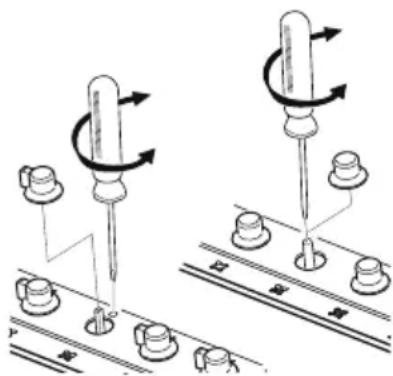

Instructions pour le gaz de ville et pour le méthane

1. Allumer le brûleur et le mettre en position mi-

2. Extraire la manivelle du robinet à gaz et agir sur

la vis de réglage [ Fig. 8] placée à l'intérieur ou à côté de la jauge du robinet (en fonction des modèles), jusqu'à obtenir une flamme minimum régulière. En présence de robinet gaz à 2 voies [Fig. 12-13] il y a deux vis de réglage du débit minime gaz.

3. Remonter la poignée et vérifier la stabilité de la

flamme du brûleur (en tournant rapidement la poignée de la position de maximum à celle de minimum la flamme ne devra pas s'éteindre).

4. Répéter l'opération sur tous les robinets à gaz.

Fig. 8 : réglage du minimum Instructions pour le gaz liquide (GPL) Visser complètement en sens horaire la vis logée à l'intérieur ou à côté de jauge du robinet (en fonction des modèles).

13. Raccordement électrique de la plaque de cuisson

IMPORTANT : Toujours s'assurer, avant d'effectuer les opérations suivantes, que le voltage et le dimensionnement de la ligne d'alimentation correspondent aux ca- ractéristiques indiquées sur la plaquette placée sous le carter de l'appareil. Cette plaquette ne doit jamais être enlevée.54 FRANÇAIS

INSTRUCTIONS POUR L'INSTALLATEUR

La mise à la terre conforme aux modalités prévues par les normes de sécurité de l'installation électrique est obligatoire. t Pour le branchement direct au réseau, il est nécessaire de prévoir un dispositif qui assure la déconnexion du réseau, avec une distance d’ouverture des contacts qui permette la déconnexion complète dans les conditions de la catégorie de surten- sion III, conformément aux règles d’installation. t Si l'on utilise un raccordement avec fiche et prise, il faut vérifier que celles-ci soient du même type. Eviter l'utilisation de réductions, d'adaptateurs ou de dérivateurs afin d'éviter les surchauffes ou les brûlures. IMPORTANT : Le fabricant décline toute responsabilité pour les dommages aux per- sonnes et aux choses dérivant de l'inobservance des consignes susmentionnées ou de manipulations d'une seule partie de l'appareil. En cas de remplacement du câble d’alimentation, on devra utiliser un câble du type H05RR-F de section 3x0,75 mm

14. Utilisation de la plaque de cuisson

14.1 Allumage des brûleurs

S'assurer, avant d'allumer les brûleurs de la plaque de cuisson, que les cou- ronnes des calottes des brûleurs soient positionnées à la bonne place et avec les chapeaux respectifs. Parallèle et centréInclinéPas centréInclinéFig. 9 : position des couronnes

marron bleu jaune-vert55 FRANÇAIS

INSTRUCTIONS POUR L'INSTALLATEUR

Certaines plaques de cuisson sont dotées de nouveaux brûleurs appelés «III série». Le système de blocage entre le couvercle (B) et la calotte du brûleur (A) garantit le position- nement optimal et le grand caractère pratique de nettoyage. Fig. 10 : mise en place du brûleur III série Le couvercle supérieur (B) des brûleurs doit être placé dans son logement respectif avec les deux crans au niveau des deux cylindres placés en dessous (C) et visser en sens horaire. le L'appareil est doté d'un dispositif d'allumage électrique. Il suffit d'appuyer et de tourner en sens anti-horaire la poignée sur le symbole de flamme maximum, jusqu'à l'allumage. Si l'allumage n'ad- vient pas dans les 15 premières secondes, mettre la poignée sur [chiuso] (fermé) et ne pas tenter de rallumage pendant 60 secondes. Après l'allumage, maintenir la poignée appuyée pendant quelques secondes afin de permettre au thermocouple de réchauffer. Le brûleur peut s'éteindre en relâchant la poignée : cela signi- fie que le thermocouple n'a pas suffisamment réchauffé. Attendre quelques instants et répéter l'opération en maintenant plus longtemps la poi- gnée appuyée. Une fois que le brûleur est allumé, on peux régler la flamme en fonction des besoins. OFF MAX MIN Fig. 11 : poignée brûleur standard CHIUSOMAX 1MAX 2MAX 1MIN 2MAX 1CHIUSO 2MIN 1CHIUSO 2 Fig. 12 : poignée brûleur dual (S4000) / double couronne CHIUSO1 MAX2 CHIUSO1 MIN2 CHIUSO1 MAX2 MAX1 MIN2 MIN Fig. 13 : poignée brûleur dual (GIOTTO/VULCANO) Il faut, après chaque utilisation de la plaque de cuisson, toujours vérifier que les poignées de com- mande soient en position [chiuso] (fermé). Si les brûleurs devraient s'éteindre accidentelle- ment, après un intervalle d'environ 20 secondes un dispositif de sécurité interviendra pour bloquer la sortie de gaz, même si le robinet est ouvert. Dans ce cas, il faut remettre la poignée en position de [chiuso] (fermé) et ne pas tenter de ral- lumer le brûleur pendant au moins 60 secondes.

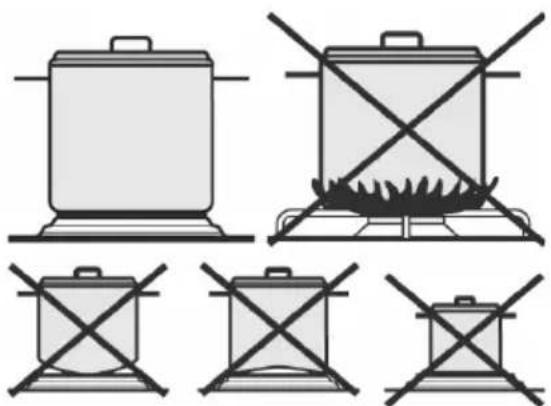

14.2 Conseils pratiques pour l'utilisation des brûleurs

Pour un rendement meilleur des brûleurs et une consommation minimum de gaz, il faut utiliser des récipients à fond plat et régulier, pourvus de couvercle et pro- portionnés au brûleur afin d'éviter que la flamme aille brûler les côtés (consulter le paragraphe « Diamètre des réci- pients» [Page 56]). Au moment de l'ébullition, réduire la flamme pour em- pêcher le débordement du liquide. Fig. 14 : utilisation des récipients Pendant la cuisson, afin d'éviter les brûlures ou d'endommager la plaque de cuisson à cause de la chaleur excessive, tous les récipients ou les grils ne doivent pas dépas- ser les mesures indiquées dans le paragraphe «Diamètre des récipients» [Page 56]). Ne pas réchauffer les casseroles ou les poêles vides car elles pourraient surchauffer. Faire très attention en utilisant la graisse ou l'huile, ces dernières en surchauffant peu- vent s'enflammer. Si une casserole qui contient de la graisse ou de l'huile s'enflamme, il ne faut pas y verser de l'eau pour éviter les brûlures ; éteindre le feu en couvrant la casserole avec un chiffon mouillé et débrancher l'appareil du réseau électrique.

14.3 Diamètre des récipients

t Brûleur auxiliaire : de 6 à 14 cm t Brûleur semi-rapide : de 15 à 20 cm t Brûleur rapide : de 21 à 26 cm t Brûleurs douple couronne, triple couronne, dual : de 24 à 28 cm Durant le fonctionnement, la plaque de cuisson produit de la chaleur et de l'humidité dans la pièce où il est installé : S'assurer que la cuisine soit bien aérée. L'utilisation prolongée de l'appareil avec certains ou tous les brûleurs peut nécessiter d'une aéra- tion supplémentaire telle que l'ouverture d'une fenêtre et/ou d'une puissance d'aspi- ration plus importante de la part de la hotte aspirante.57 FRANÇAIS

INSTRUCTIONS POUR L'INSTALLATEUR

15. Nettoyage et entretien

Ne pas utiliser de jet de vapeur pour nettoyer l'appareil. Avant chaque intervention il faut couper le courant à l'appareil. Eviter de laisser sur l'acier, sur les grilles et sur les autres parties de l'appareil, dessubstances acides ou alcalines (vinaigre, jus de citron, sel, sauce tomate, etc.)

15.1 Nettoyage de l'acier inox

Pour préserver l'acier inox il faut le nettoyer après chaque utilisation après l'avoir laissé refroidir.

15.1.1 Nettoyage ordinaire quotidien

Pour nettoyer et préserver les surfaces en acier inox il faut utiliser uniquement des produits spéci- fiques qui ne contiennent pas d'abrasif ou de substances acides à base de chlore. Façon d’utilisation: verser le produite sur un chiffon humide et passer sur la surface. Enlever enfin complètement le produit avec un chiffon humide propre.

15.1.2 Taches d'aliment ou résidus

Il faut absolument éviter d'utiliser des éponges métalliques et des grattoirs coupant afin de ne pas endommager les surfaces. Utiliser des produits normaux pour l'acier, non abrasifs, en se servant éventuellement d'outils en bois ou en plastique. Rincer soigneusement et sécher à l'aide d'un chiffon souple ou d'une peau de daim. Comme produit pour nettoyer l'acier nous conseillons Foster Steel Clean ; pour savoir où pouvoir l'acheter, s'adresser au centre d'assistance technique. Ne pas utiliser de détergents chimiques tels que vaporisateur pour les fours ou détachants.

15.2 Nettoyage des composants à gaz

Pour faciliter le nettoyage, les grilles, les chapeaux, les couronnes des calottes des brûleurs sont extrac- tibles : il faut les laver avec de l'eau chaude et du détergent non abrasif en ayant soin d'éliminer toutes les incrustations puis les sécher immédiatement avec un chiffon. Remonter les chapeaux sur les couronnes respectives. Les composants en fonte tels que grilles et brûleurs ne doivent pas être lavés en lave-vaisselle. Pour garantir le bon fonctionnement, les bougies d'allumage et les thermocouples doivent toujours être bien propres. Il faut les contrôler régulièrement et, si nécessaire, les nettoyer avec un chiffon humide puis les sécher. Les éventuels résidus secs doivent être éliminés avec un cure-dent en bois ou une aiguille. Nettoyer régulièrement les couvercles des bruleurs et les couronnes coupe-flamme à la fin de chaque utilisation. Pour les salissures moins difficiles et pour le polissage des coupe-flamme utiliser la crème Foster Steel Clean avec un chiffon en microfibre, en suivant la direction de la finition du métal.58 FRANÇAIS

INSTRUCTIONS POUR L'INSTALLATEUR

15.3 Nettoyage des plans des tables de cuisson émaillées

Pour une bonne conservation dans le temps du plan émaillé de votre table de cuisson il faut le nettoyer régulièrement après chaque utilisation, avec le soin de le laisser refroidir au paravent. Pour nettoyer et conserver correctement l’émail utiliser toujours et seulement un chiffon en microfibre humide et du savon neutre. Ne pas utiliser de produits qui contiennent abrasifs ou substances acides à base de chlore. Eviter absolument de utiliser des éponges métalliques ou de grattoirs coupants afin de ne pas abimer les surfaces.

15.4 Nettoyage des manettes

Les manettes doivent être nettoyées avec un chiffon souple, légèrement mouillé avec eau, et séchées avec soin. Pour faciliter le nettoyage il est possible d’enlever les manettes en les tirant vers le haut. Ne pas utiliser de produits agressifs contenant de l’alcool, chlorures ou de produits abrasifs.

15.5 Sérigraphie du plan

• Faire très attention à ne pas utiliser aucun produit abrasif ou chimique sur la sérigraphie du plan de la table de cuisson. Utiliser seulement un chiffon en microfibre humide. Foster S.P.A. n'est pas responsable des éventuelles inexactitudes dues aux erreurs d'impression ou d'écri- ture, contenue dans ce dépliant. La société se réserve le droit d'apporter à ses propres produits, les mo- difications qu'elle considérera nécessaires ou utiles, dans l'intérêt des utilisateurs, sans compromettre les caractéristiques de fonctionnement et de sécurité.59 DEUTSCH Inhalt 1. Hinweise für die Benutzung p. 60
• 2. Sicherheitsinformationen p. 61
• 3. Hinweise für die Entsorgung p. 61
• 4. Machen Sie mit Ihrem Gerät Bekanntschaft ALLGEMEINE HINWEISE Die allgemeinen Empfehlungen, die vor der Installation und der Benutzung des Kochfelds zu lesen sind. p. 62

Récapitulation des plaques de cuisson à gaz Légende Série N. Brûleur Puissance (W) 1 Poignée de commande
