Type de produit	Chaîne stéréo marine
Marque	Fusion
Modèle	Apollo MSRA770
Dimensions (L x H x P)	180 x 50 x 150 mm (standard DIN simple)
Poids	Environ 1 kg
Alimentation	12 V CC
Indice de protection	IPX6 (résistant aux embruns et à la pluie)
Fonctions principales	Radio AM/FM, Bluetooth, SiriusXM Ready, entrée AUX, commande à distance filaire optionnelle
Puissance de sortie	50 W x 4 (maximum)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Consignes de sécurité importantes	Déconnecter l'alimentation du bateau avant toute installation. Porter des lunettes de protection, un équipement antibruit et un masque anti-poussière lors du perçage ou du découpage.
Pièces détachées et réparabilité	Kit de montage inclus (plaques, vis M4, cache-vis). Réparation par centre agréé uniquement.
Gabarit d'installation	Gabarit inclus pour faciliter le marquage des trous de montage
Considérations de montage	Compatible avec ouverture DIN simple ; peut remplacer les modèles FUSION MS-UD/AV650/755
Fixation	Étriers métalliques maintenant la stéréo derrière la surface de montage
Compatibilité cache anti-poussière	Le cache d'origine RA770 n'est pas compatible avec les cache-vis du kit

FOIRE AUX QUESTIONS - Apollo MSRA770 Fusion

Comment installer le kit adaptateur Apollo RA770 ?

Suivez les instructions du manuel : retirez l'ancienne stéréo, placez le gabarit, percez si nécessaire, fixez les plaques de montage, insérez la stéréo et serrez les vis. Déconnectez l'alimentation avant toute intervention.

Puis-je installer la stéréo Apollo MSRA770 dans une ouverture DIN standard ?

Oui, le kit est conçu pour une ouverture DIN simple. Le gabarit fourni vous aide à positionner correctement l'appareil.

Quel type de vis est utilisé pour la fixation ?

Le kit contient quatre vis cruciformes M4 et deux cache-vis. Utilisez un tournevis cruciforme pour le montage.

La stéréo est-elle étanche ?

L'Apollo MSRA770 a un indice de protection IPX6, ce qui signifie qu'elle résiste aux embruns et à la pluie. Elle n'est pas conçue pour être immergée.

Comment nettoyer la façade de la stéréo marine ?

Utilisez un chiffon doux et sec. Évitez les nettoyants abrasifs, les solvants ou l'eau sous pression qui pourraient endommager l'appareil.

Que faire si la stéréo ne s'allume pas après installation ?

Vérifiez la connexion d'alimentation 12 V CC et le fusible. Assurez-vous que la masse est correctement reliée. Si le problème persiste, contactez le support FUSION.

Puis-je utiliser un cache anti-poussière avec ce kit ?

Non, le cache anti-poussière livré avec l'Apollo RA770 n'est pas compatible avec les cache-vis plus gros inclus dans le kit.

Comment appairer un téléphone via Bluetooth ?

Activez le mode Bluetooth sur la stéréo (généralement via le bouton Source). Sur votre téléphone, recherchez les appareils et sélectionnez 'FUSION Apollo MSRA770'. Confirmez le code PIN si demandé.

Où trouver le guide des informations de sécurité ?

Le guide 'Informations importantes sur le produit et la sécurité' est inclus dans l'emballage du système stéréo. Lisez-le attentivement avant l'installation.

Puis-je remplacer une ancienne stéréo FUSION MS-UD/AV650/755 par ce modèle ?

Oui, le kit de montage est conçu pour remplacer ces modèles. Suivez les instructions de dépose et d'installation fournies.

MODE D'EMPLOI Apollo MSRA770 Fusion

Instructions d'installation du kit adaptateur Apollo™ RA770 3

Instructions d'installation du kit adaptateur Apollo™ RA770

Informations importantes relatives à la sécurité

AVERTISSEMENT

Le non-respect de ces avertissements et de ces mises en garde est susceptible de provoquer des blessures, d'endommager le bateau ou de dégrader les performances du produit.

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du système stéréo pour prendre connaissance des avertissements et autres informations importantes sur le produit.

Cet appareil doit être installé conformément à ces instructions.

Déconnectez l'alimentation du bateau avant de commencer à installer ce produit.

ATTENTION

Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière lorsque vous percez, coupez ou poncez.

AVIS

Lorsque vous percez ou coupez, commencez toujours par vérifier la nature de la face opposée de l'élément.

Lisez toutes les instructions d'installation avant de commencer l'installation. Si vous rencontrez des difficultés durant l'installation, contactez le service d'assistance produit de FUSION.

Contenu de l'emballage

• Deux plaques de montage
• Quatre vis cruciformes M4
- Deux cache-vis
• Gabarit

Outils requis

• Scie circulaire, cutter ou lime
• Tournevis cruciforme
• Mastic d'étanchéité à base de silicone (facultatif)

Considérations relatives au montage

Vous pouvez utiliser ce kit pour installer une chaîne stéréo FUSION Apollo RA770 dans une ouverture DIN unique ou en remplacement d'une ancienne chaîne stéréo FUSION, comme la chaîne stéréo MS-UD/AV650/755.

Les étriers métalliques de ce kit maintiennent la chaîne stéréo en place derrière la surface de montage. Pour qu'il y ait suffisamment d'espace pour les vis entre la chaîne stéréo et les plaques de montage, vous devrez peut-être retirer une partie du matériau du tableau de bord en suivant ces instructions d'installation.

REMARQUE : le cache anti-poussière inclus avec l'appareil Apollo RA770 n'est pas compatible avec les cache-vis plus gros inclus dans ce kit.

Installation de la chaîne stéréo à l'aide du kit de montage

1 Si besoin, retirez l'ancienne chaîne stéréo du tableau de bord et nettoyez la surface de tous les joints ou morceaux de mastic d'étanchéité.

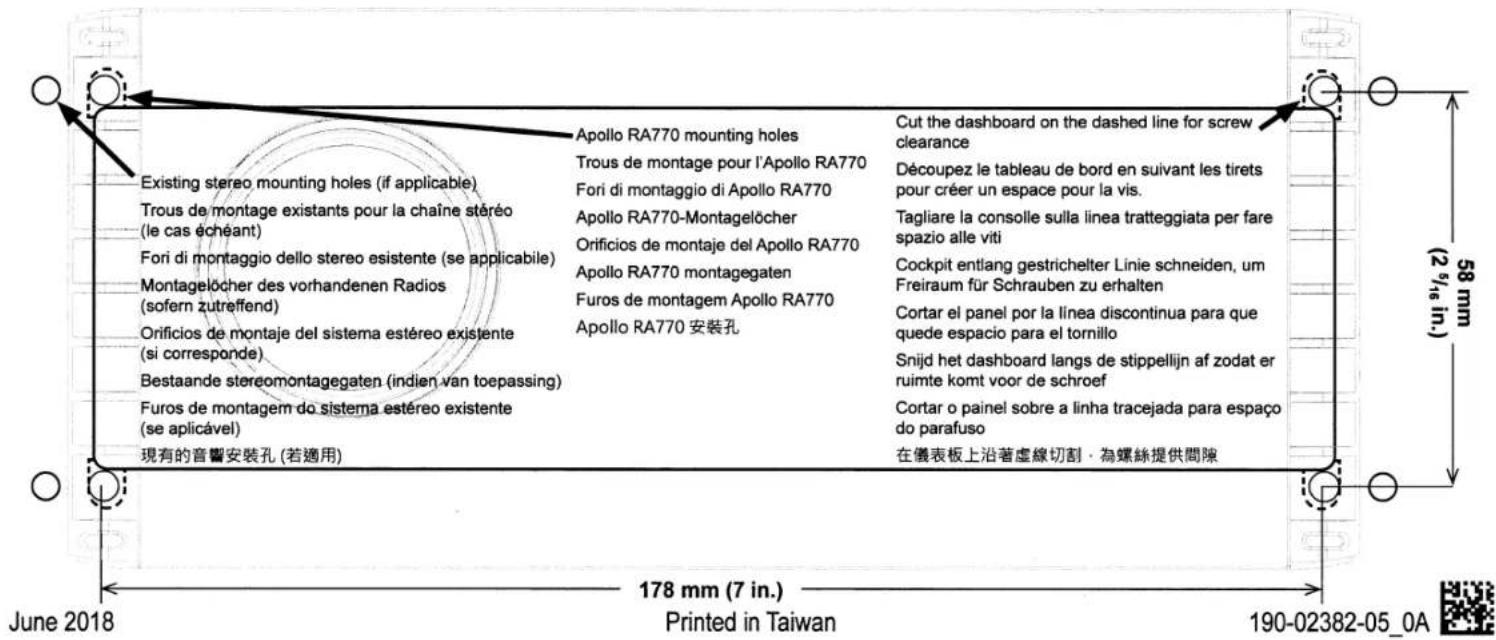

2 Placez le gabarit inclus sur l'ouverture et notez l'emplacement des trous de montage de la chaîne stéréo Apollo

FUSGN®

Apollo™ RA770 Retrofit Template
