Type de produit	Guitare électrique en kit
Marque	Harley Benton
Modèle	CST24
Corps	Bois massif (acajou), prêt à vernir
Manche	Bois massif avec tige de tension en acier réglable
Touche	Palissandre (rosewood) avec 22 frettes
Micros	2 micros humbucker (manche et chevalet)
Sélecteur	Commutateur à 3 positions
Potentiomètres	2 (volume et tonalité)
Sortie	Jack 6,35 mm
Cordier	Type fixe avec pontets individuels
Mécanismes d'accordage	Mécaniques fermées, montées en arrière de la tête
Longueur du diapason	648 mm (25,5")
Poids	Environ 3,5 kg
Dimensions	Environ 98 x 32 x 4 cm
Finition	À vernir par l'utilisateur (vernis non inclus)
Alimentation	Passive (aucune pile nécessaire)
Fonctions principales	Réglage de la courbure du manche (truss rod), réglage de l'action (pontets), réglage de l'intonation
Entretien et nettoyage	Chiffon doux et sec; éviter l'humidité
Sécurité	Tenir hors de portée des jeunes enfants (risque d'étouffement); attention aux arêtes coupantes lors de l'assemblage
Pièces détachées et réparabilité	Pièces détachées disponibles auprès de Harley Benton; réparation possible par un luthier
Contenu de la livraison	Corps, manche, micros, mécaniques, cordier, cordes, potentiomètres, sélecteur, prise jack, vis et accessoires de montage
Outils nécessaires	Tournevis cruciforme, maillet en caoutchouc, clé polygonale, pince/pince coupante, papier abrasif, vernis et accessoires
Environnement	Emballage recyclable; appareil conforme à la directive DEEE (ne pas jeter avec les déchets ménagers)

FOIRE AUX QUESTIONS - CST24 Harley Benton

Comment vernir le corps et le manche de la guitare ?

Avant le vernissage, assurez-vous que les surfaces sont propres et sans poussière. Vernissez d'abord les bords du corps, puis la face avant et arrière en plusieurs couches fines. Pour le manche, couvrez la touche et les frettes, puis appliquez un vernis à bois transparent ou légèrement coloré. Laissez sécher 2 à 3 jours entre chaque couche et poncez avec un grain fin (800+). Portez un masque anti-poussière lors de l'application.

Comment monter les mécanismes d'accordage ?

Insérez les mécanismes par l'arrière de la tête, les chevilles vers le haut. Fixez-les avec les vis fournies sur l'arrière, puis retournez le manche et fixez les écrous avec rondelles sur la face avant. Serrez les vis et écrous à l'aide d'une clé adaptée.

Comment assembler le manche au corps ?

Placez le corps sur une surface rembourrée. Insérez le manche dans la fente du corps; si nécessaire, ajustez avec un ciseau à bois ou du papier abrasif. Retournez la guitare, placez la plaque de fixation et vissez les deux vis longues dans les trous supérieurs et les deux vis courtes dans les trous inférieurs jusqu'à ce que l'assemblage soit stable.

Comment câbler les micros, potentiomètres et le sélecteur ?

Le câblage se fait via des connecteurs. Insérez le câble de mise à la terre des cordes dans l'alésage du cordier pour réduire les bruits. Placez les supports de cordier, vissez-les, puis insérez la prise de sortie, le sélecteur et les potentiomètres. Branchez les connecteurs des micros aux potentiomètres. Fixez la plaque de recouvrement au dos.

Comment monter le cordier et les attaches de sangle ?

Vissez les attaches de sangle dans les trous pré-percés du corps. Placez le cordier sur les goujons de fixation; il sera serré définitivement après la pose des cordes.

Comment installer et accorder les cordes ?

Enfilez chaque corde dans le cordier, puis dans le trou de la mécanique. Enroulez l'extrémité autour de la mécanique et tendez la corde fermement. Accordez toutes les cordes à la bonne hauteur à l'aide d'un accordeur. Coupez les extrémités débordantes avec une pince coupante.

Comment régler la courbure du manche (truss rod) ?

Utilisez une clé Allen pour tourner la tige de tension. Dans le sens des aiguilles d'une montre, le manche devient plus droit; dans le sens inverse, il se courbe. Effectuez des réglages d'1/4 de tour, accordez à chaque fois, et répétez jusqu'à obtenir la courbure souhaitée. Vissez ensuite le cache.

Comment ajuster l'action de la guitare ?

Une fois la courbure du manche réglée, serrez le cordier. Utilisez la clé hexagonale pour tourner les vis à six pans creux du cordier. Une action basse facilite le jeu mais peut causer des bruits parasites. Ajustez selon vos préférences.

Comment régler l'intonation (justesse des octaves) ?

Accordez toutes les cordes. Pincez la corde à vide, puis la même corde à la 12e frette (ou l'harmonique). Si les hauteurs diffèrent, déplacez le pontet correspondant vers l'avant (son trop bas) ou vers l'arrière (son trop haut) jusqu'à ce que les notes soient identiques. Utilisez un accordeur si nécessaire.

Quelles sont les consignes de sécurité pour l'assemblage ?

Gardez les emballages plastiques hors de portée des enfants (risque d'étouffement). Ne laissez pas les enfants jouer avec le produit. Attention aux arêtes coupantes des outils et des pièces. Portez un masque anti-poussière lors du ponçage ou de la peinture.

MODE D'EMPLOI CST24 Harley Benton

1 Consignes de sécurité 4 2 Etendue de la livraison 5 3 Instructions d'assemblage 6

3.1 Vernissage du corps et du manche.. 6 3.2 Montage des mécanismes 7 3.3 Montage du manche de la guitare 9 3.4 Câblage du potentiomètre, des micros et du commutateur 10 3.5 Montage du cordier et de l'attache de sangle 19 3.6 Cordes, courbure du manche et action 20

4 Protection de l'environnement 26

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement!

Veillez à ce que les enfants ne détachent pas de petites pièces du produit. Ils pourraient les avaler et s'étouffer.

Ne laissez jamais des enfants sans surveillance jouer avec le produit.

Risque de coupure au niveau des mains

Prétez attention aux coupures coupantes des outils, des vis et des composants lors de l'assemblage et du vissage des différentes pièces.

2 Étendue de la livraison

Merci d'avoir porté votre choix sur cette guitare en kit. Toutes les pièces en bois, le matériel et les composants électriques sont contenus dans ce paquet.

L'illustration suivante montre les différents composants inclus dans la livraison.

L'assemblage est décrit en détail dans les sections suivantes.

3 Instructions d'assemblage

Outils et matériaux utiles

Préparez les outils et matériaux suivants pour l'assemblage de la guitare :

Tournevis cruciforme Maillet en caoutchouc Clé polygonale Pince/pince coupante Vernis et accessoires Papier abrasif

Le corps et le manche doivent impérativement être vernis avant l'assemblage.

L'utilisation d'un masque contre la poussière est absolument nécessaire lors de la projection de vernis en aérosols ou de la peinture.

3.1 Vernissage du corps et du manche

Vernissage du corps

Le bois massif du corps de la guitare est vitrifié et préparé pour différents types de vernis. Les magasins de bricolage et d'accessoires automobiles proposent un large choix de vernis en aérosols pouvant être utilisés sans aucune connaissance particulière.

Vérifiez d'abord si la liaison entre le corps et le manche est bien adaptée. Ces pièces sont fabriquées en bois de résonance de haute qualité pour garantir un ajustement optimal. Le bois est toutefois un matériel naturel dont la forme change légèrement au cours du temps. Si le manche est positionné de manière trop dure dans la fraisure du corps, vous pouvez adapter ce dernier avec un ciseau à bois aiguisé ou une toile émeri. N'oubliez pas que le manche peut être positionné de façon plus serrée dans la fraisure en raison de la couche de vernis supplémentaire.

Avant de procéder au vernissage, assurez-vous que toutes les surfaces sont propres et exemptes de poussière. Réalisez tous les travaux de vernissage dans un endroit bien aéré et sans poussières. Un travail circonspect et soigneux est la clé du succès pour obtenir un résultat de qualité satisfaisant. Il est conseillé de tester d'abord le vernis et la technique d'application sur une autre pièce en bois.

Vernissez d'abord les bords du corps et laissez-les sécher. Quand les bords seront secs, continuez par la face avant et la face arrière. Vous pouvez atteindre une structure vernie régulière en appliquant plusieurs couches successives. Si vous constatez des irrégularités, attendez jusqu'à ce que le vernis soit entièrement séché et corrigez-les à l'aide d'une toile émeri à grain fin (p. ex. 800+) avant de continuer le vernissage. Appliquez trois couches ou plus pour atteindre une couverture complète.

Laissez sécher deux ou trois jours pour obtenir le durcissement complet du vernis. Polissez ou poncez le corps jusqu'à ce qu'il corresponde à vos attentes. Veillez à ne pas trop appuyer pour polir afin de ne pas enlever le vernis.

Vernissage du dimanche

Le manche de la guitare est vitrifié avec une fine couche de vernis mat avant la livraison et est ainsi déjà prêt à l'emploi. Procédez comme suit si vous souhaitez tout de même appliquer un vernis coloré ou transparent sur le manche.

Couvrez soigneusement la touche et toutes les frettes avant de démarrer le vernissage. Assurez-vous que toutes les surfaces soient exemptes de poussières et de saletés. Réalisez tous les travaux de vernissage dans un endroit bien aéré et sans poussières.

Utilisez un vernis à bois transparent ou légèrement coloré de bonne qualité pour le manche. Commencez par la face avant et les bords de la tête. Appliquez une couche fine et régulière, laissez sécher et répétez l'opération deux ou trois fois. Si vous constatez des irrégularités, attendez jusqu'à ce que le vernis soit entièrement séché et corrigez-les à l'aide d'une toile émeri à grain fin (p. ex. 800+) avant de continuer le vernissage.

Une fois la tête sèche, posez le manche sur la touche et vernissez l'arrête du manche de la manière décrite.

Laissez sécher deux ou trois jours pour obtenir le durcissement complet du vernis. Polissez ou poncez le manche jusqu'à ce qu'il corresponde à vos attentes. Veillez à ne pas trop appuyer pour polir afin de ne pas enlever le vernis.

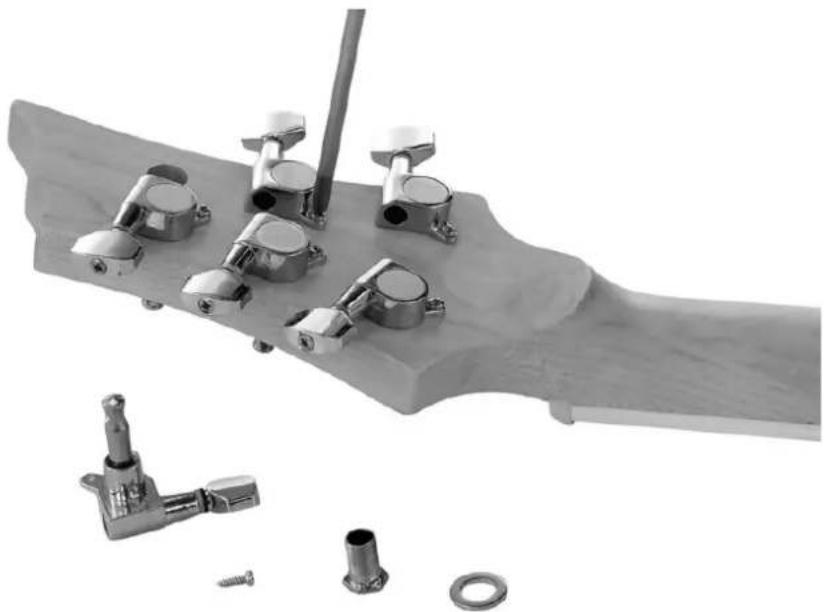

3.2 Montage des mécanismes

Insérez les mécanismes d'accordage à partir de l'arrière de la tête dans les trous prévus. Orientez les mécanismes de façon à ce que les chevilles soient verticales par rapport au bord supérieur de la tête.

Fixez les mécanismes d'abord à la main à l'aide des vis fournies et dans la position indiquée sur l'illustration.

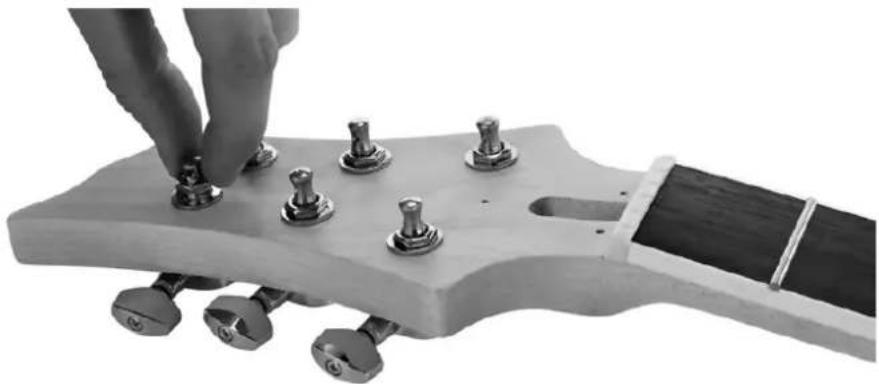

Retournez le manche et fixez tous les mécanismes d'accordage à la main sur la face avant de la tête à l'aide des rondelles et des écrous fournis.

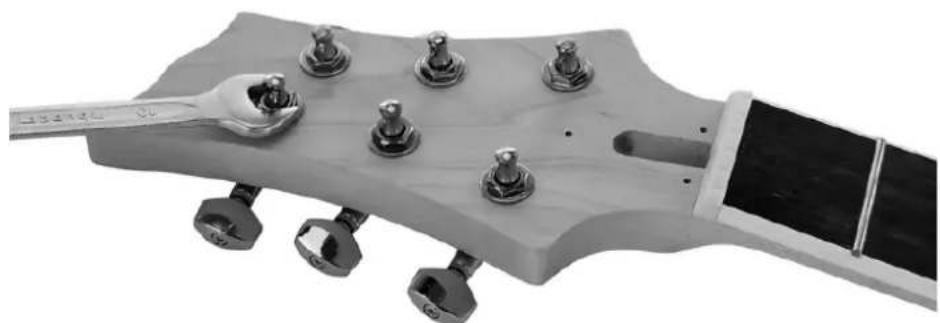

Serrez les écrous sur la face avant avec une clé adaptée, puis les vis de fixation des mécanismes sur la face arrière.

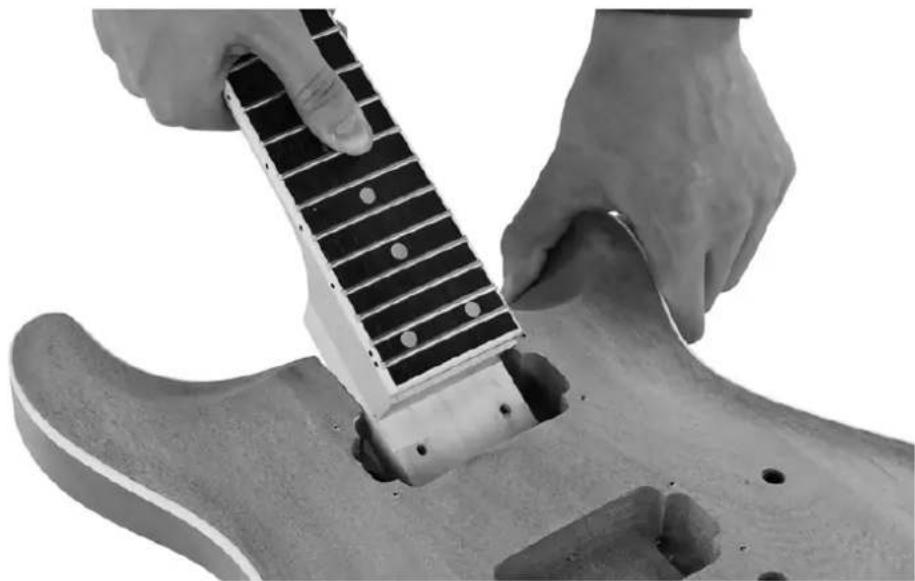

3.3 Montage du manche de la guitare

Posez le corps sur une surface de travail adaptée. Utilisez un support couple pour éviter d'endommager la surface. Insérez le manche dans la fente du manche. Utilisez un ciseau à bois aiguisé ou une toile émeri pour l'ajuster si nécessaire. Faites très attention lors de l'enlèvement de matière. Le manche doit être bien fixe et en aucun cas ne présenter de jeu dans la fente!

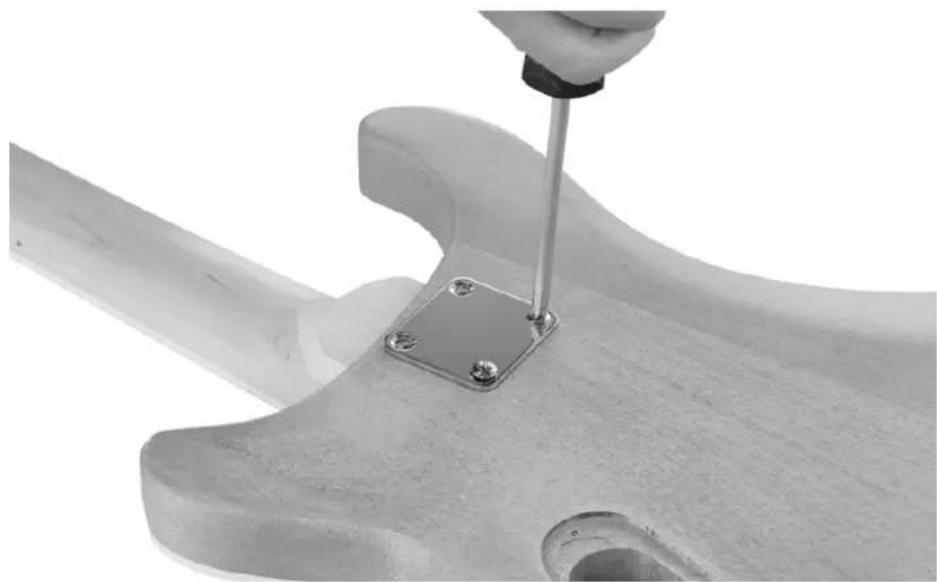

Retournez la guitare, posez la plaque de fixation sur les quatre trous de vis situés au dos du corps, puis vissez les deux vis longues fournies dans les trous supérieures et les deux vis courtes dans les trous inférieures de la plaque de fixation dans le corps et le manche jusqu'à ce que l'assemblage soit fixe.

3.4 Câblage du potentiamètre, des micros et du commutateur

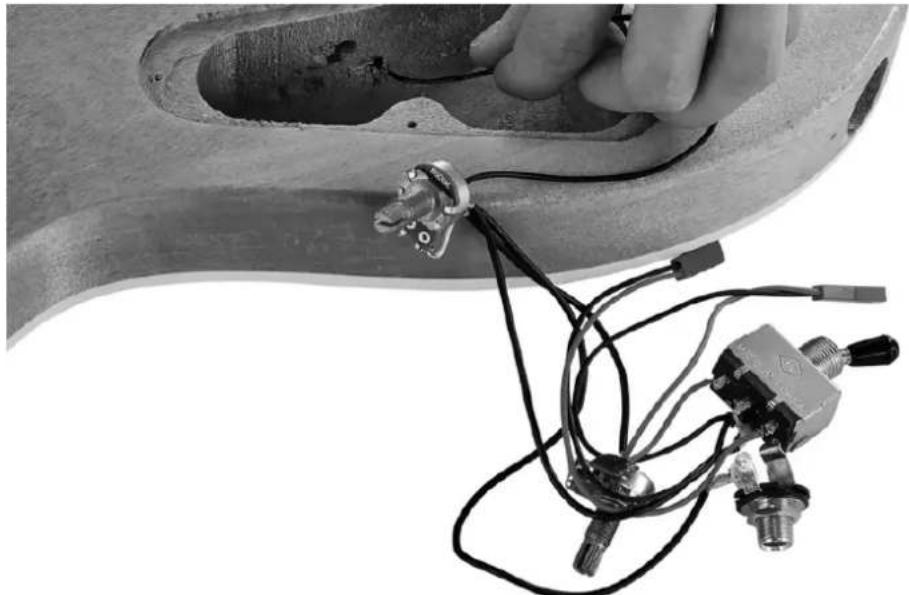

Le câblage des micros, du potentiamètre et de la prise jack s'effectue via des connecteurs.

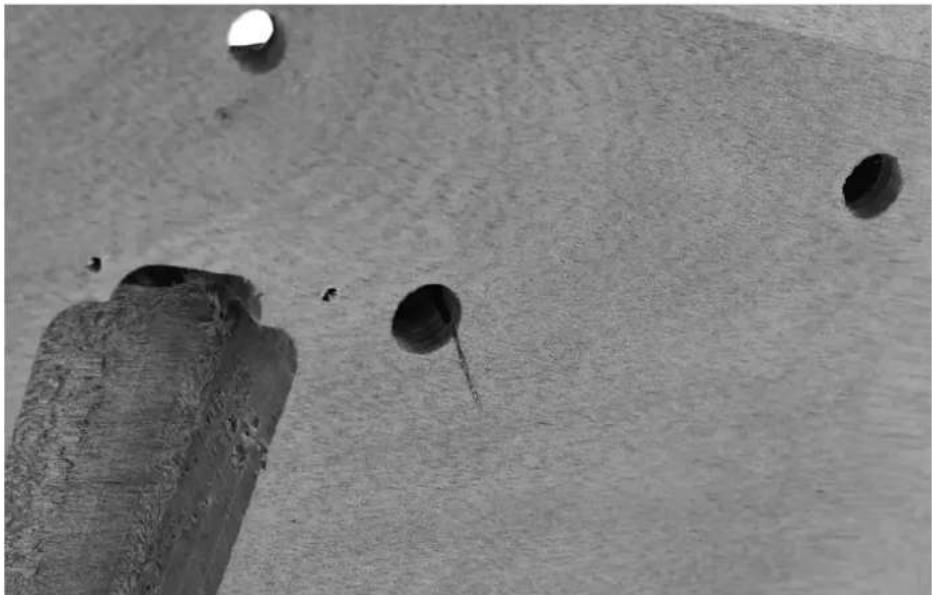

Insérez le câble de mise à la terre des cordes (dénudé, sans connecteur) à travers la conduite depuis l'ouverture arrière dans l'alésage de fixation du cordier.

Sortez le câble par l'alésage jusqu'à obtenir un contact suffisant avec la surface métallique lors du montage du cordier. La mise à la terre des cordes permet de réduire les bruits parasites (ronflement).

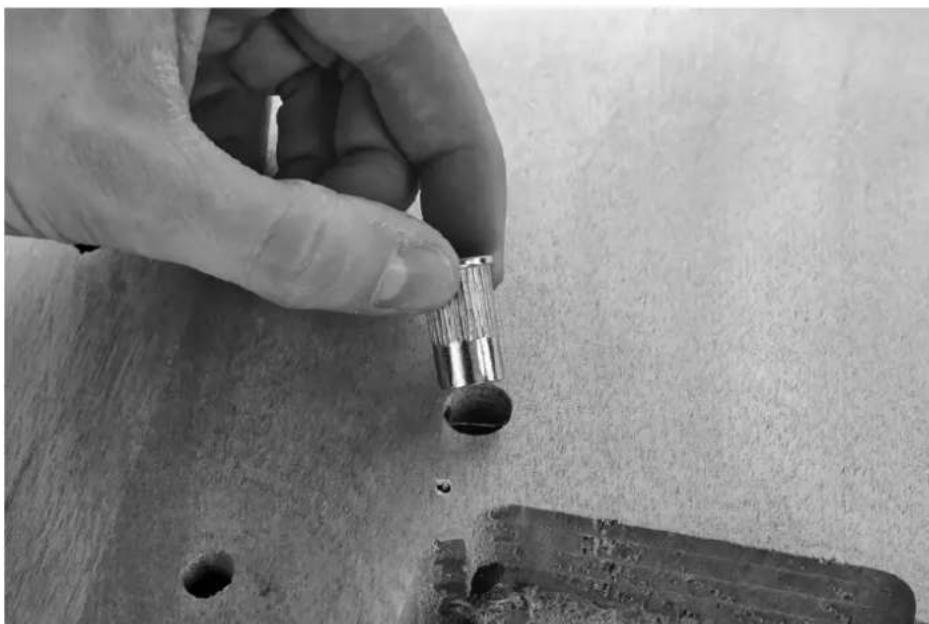

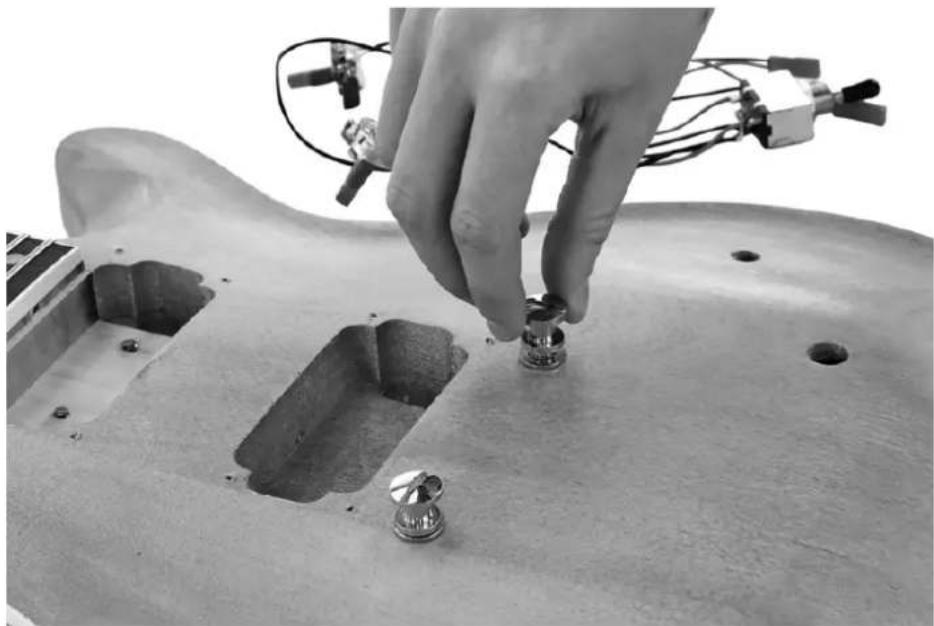

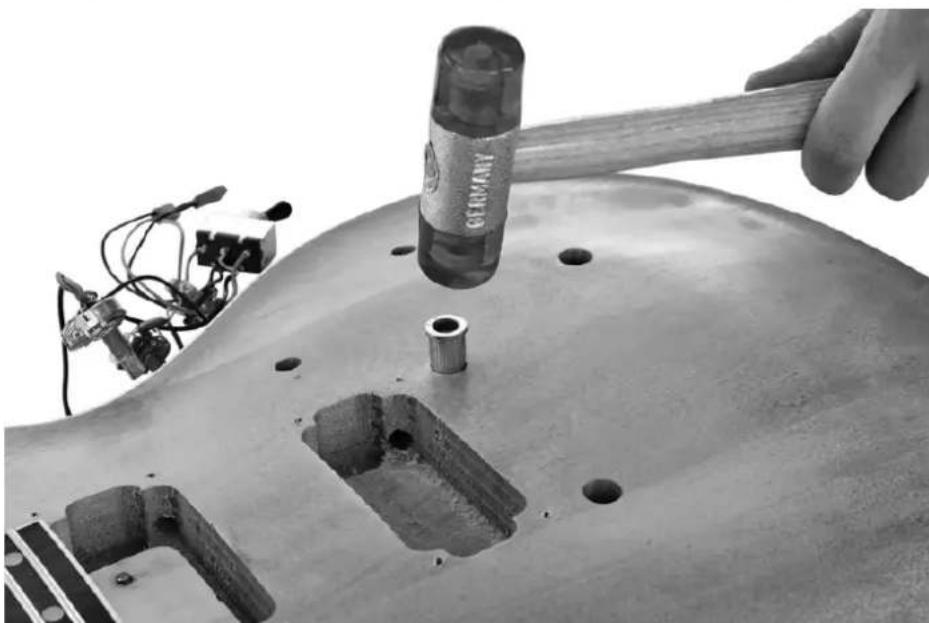

Enforcez les supports des goujons de fixation du cordier jusqu'en butée dans le corps à l'aide d'un maillet en caoutchouc tel qu'indiqué sur l'illustration. Veillez à ce que le contact soit suffisant entre l'extrémité dénudée du câble de mise à la terre et celle du goujon du cordier.

Vissez les goujons de fixation du cordier dans le support.

Insérez la prise de sortie à partir du dos du corps à travers l'alésage prévu à cet effet situé sur la cordure du corps.

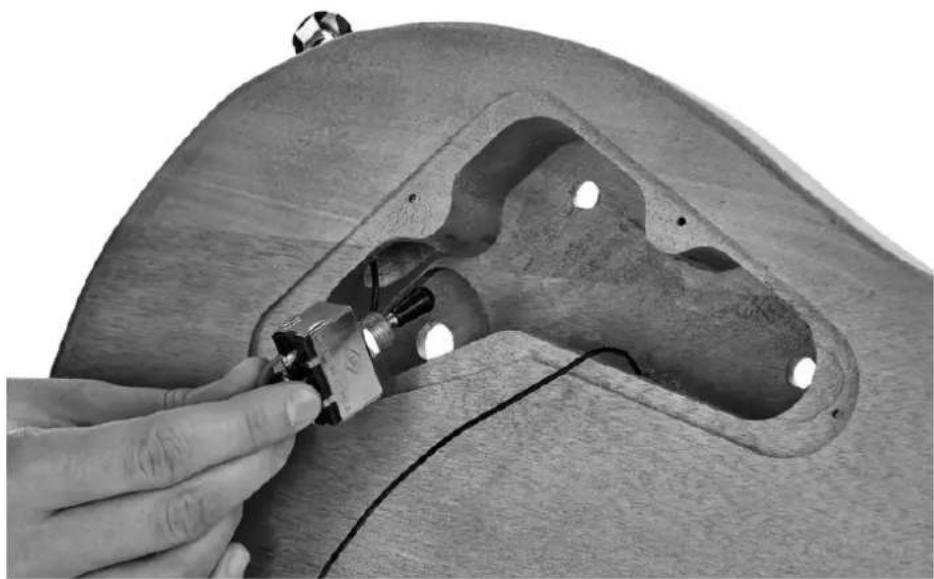

Insérez le commutateur dans l'ouverture prévue au dos du corps.

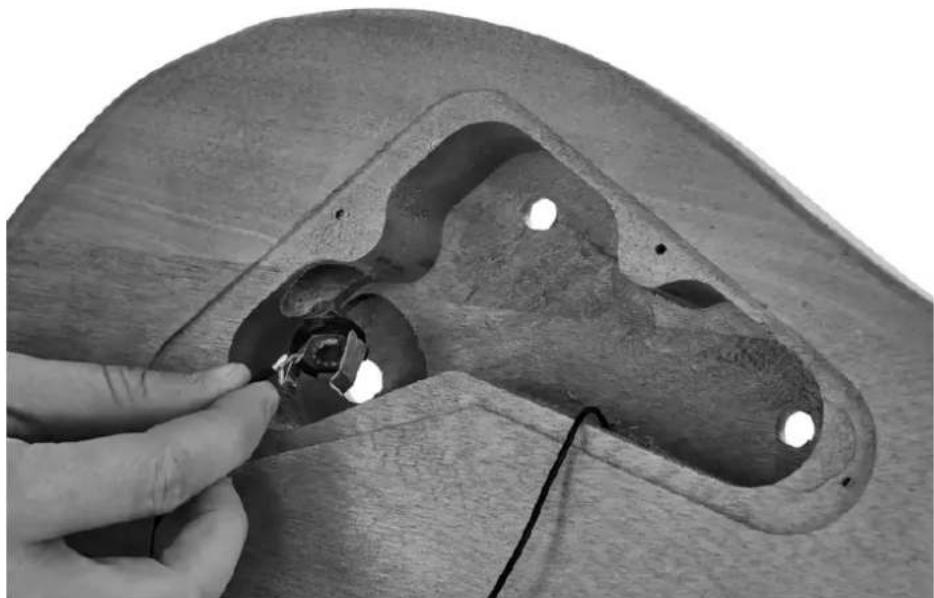

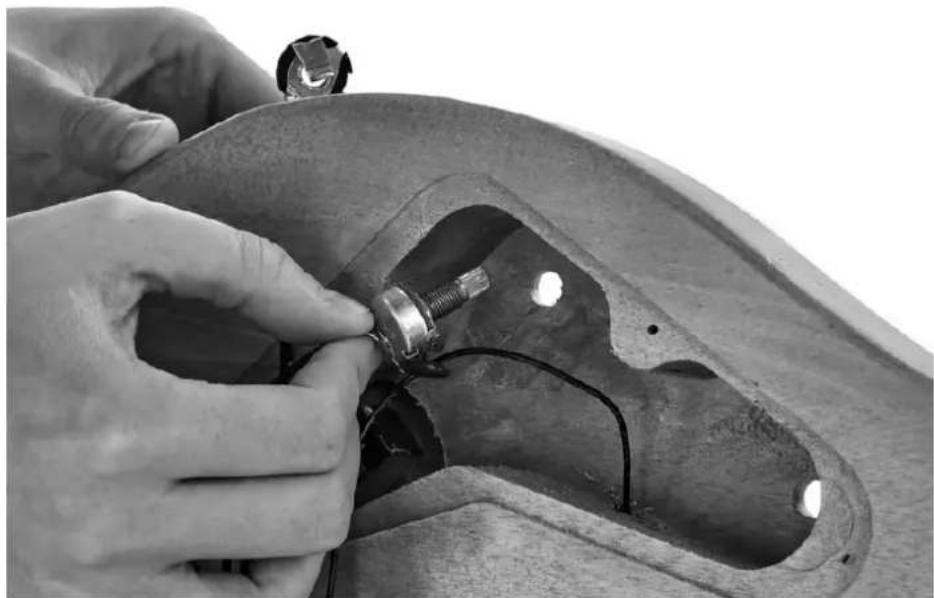

Insérez les potentiomètres dans les ouvertures arrière tel qu'indiqué sur les illustrations suivantes.

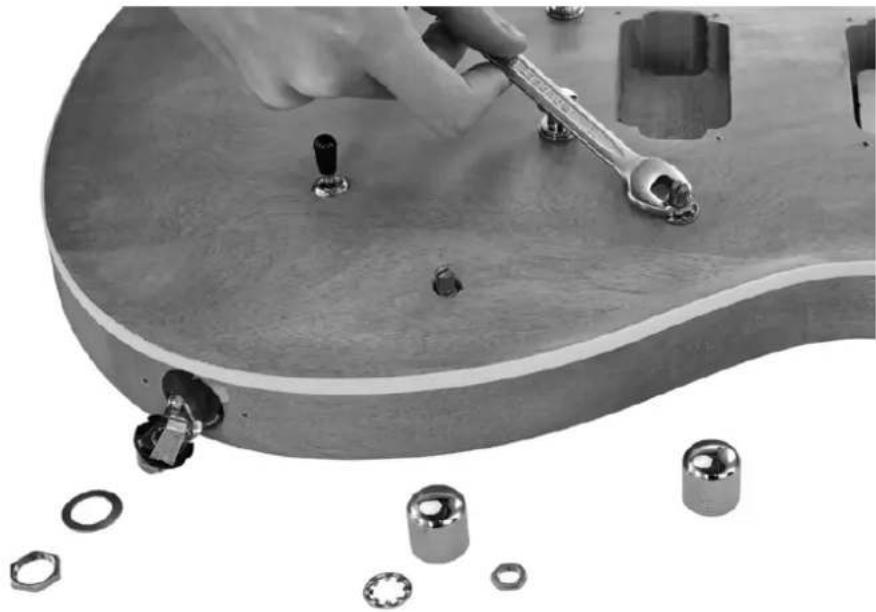

Retournez la guitare et fixez les potentiamètres et le commutateur sur la face avant du corps à l'aide des rondelles et des écrous fournis.

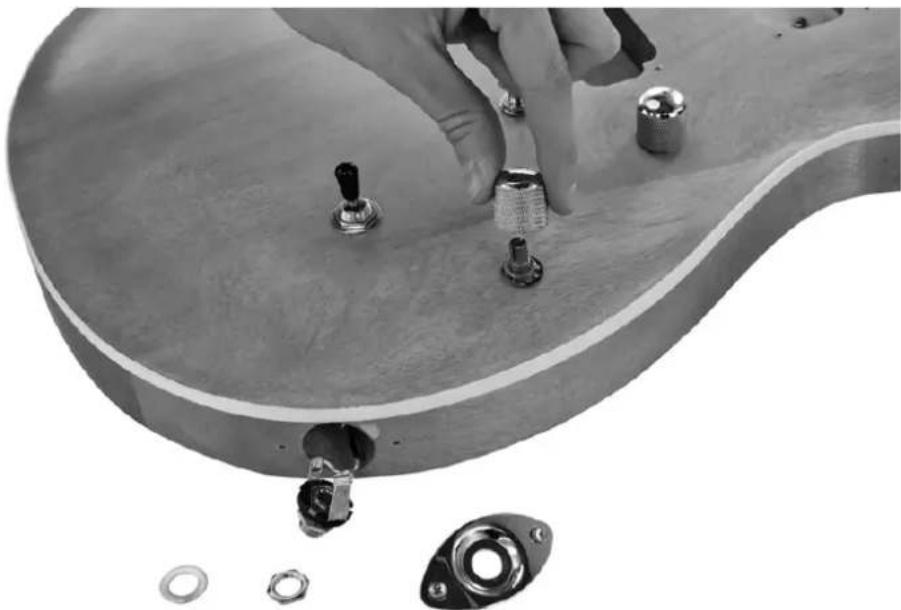

Appuyez les boutons des potentiomètres sur les chevilles des deux potentiomètres.

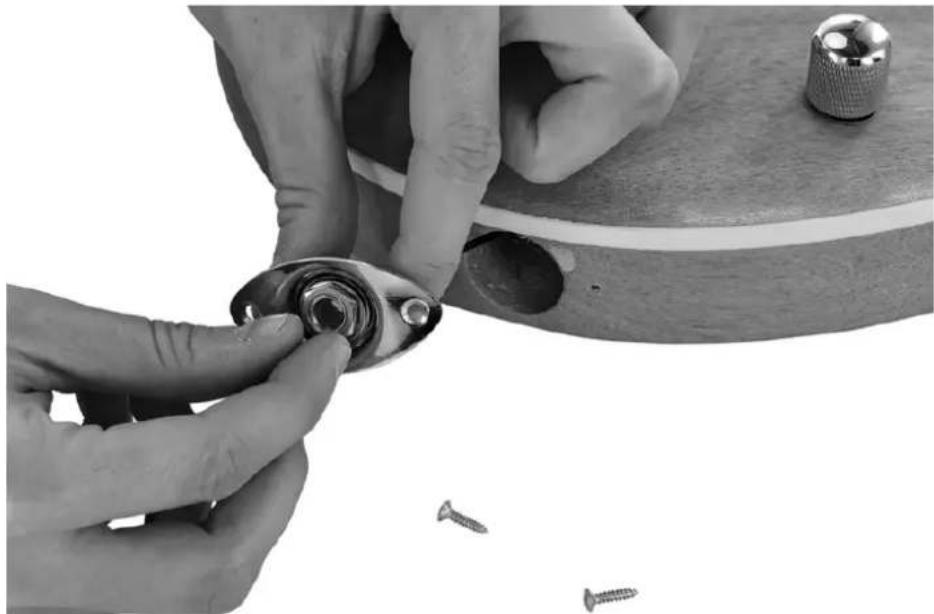

Placez le support de la prise de sortie et contrôlez le dépassement de celle-ci. La prise doit dépasser du support de façon à ce qu'elle puisse être suffisamment visée avec l'écrou fourni et ne dépasse que d'une distance minimale. Si nécessaire, corrigez le dépassement en tournant le contre-écrou intérieur.

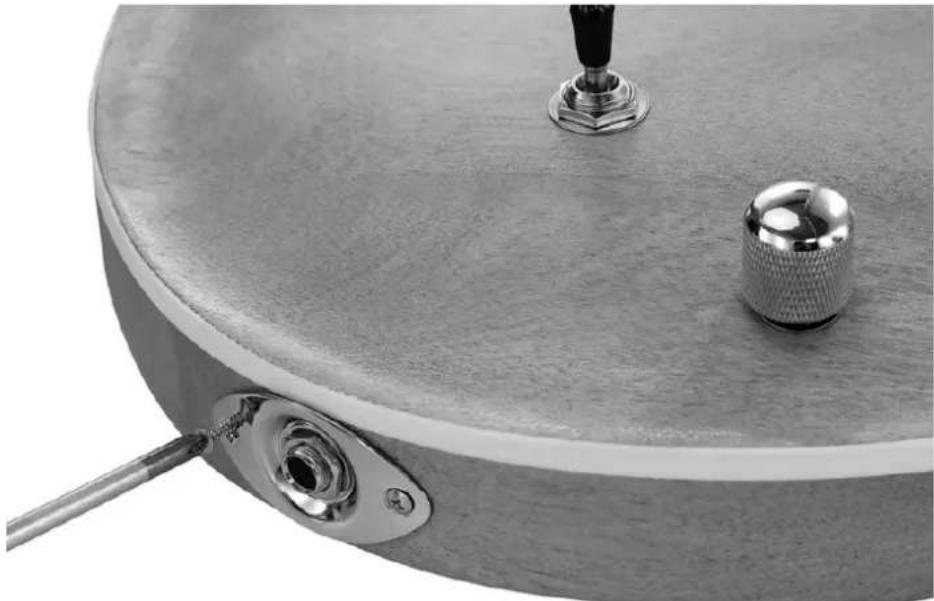

Vissez ensuite le support de la prise de sortie au corps à l'aide des vis fournies.

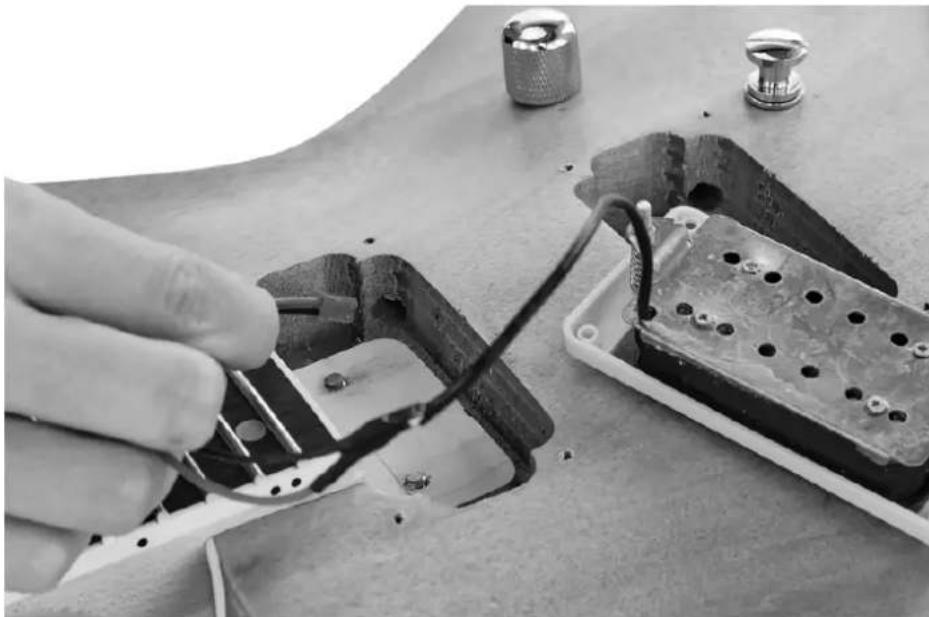

Insérez le câble du micro dans les conduites à partir des ouvertures avant jusqu’aux ouvertures arrière. Le micro du manche est un peu plus plat et doit être inséré dans l’ouverture la plus proche du manche de la guitare. Le micro du chevalet, un peu plus haut, doit être inséré dans l’ouverture la plus proche du chevalet.

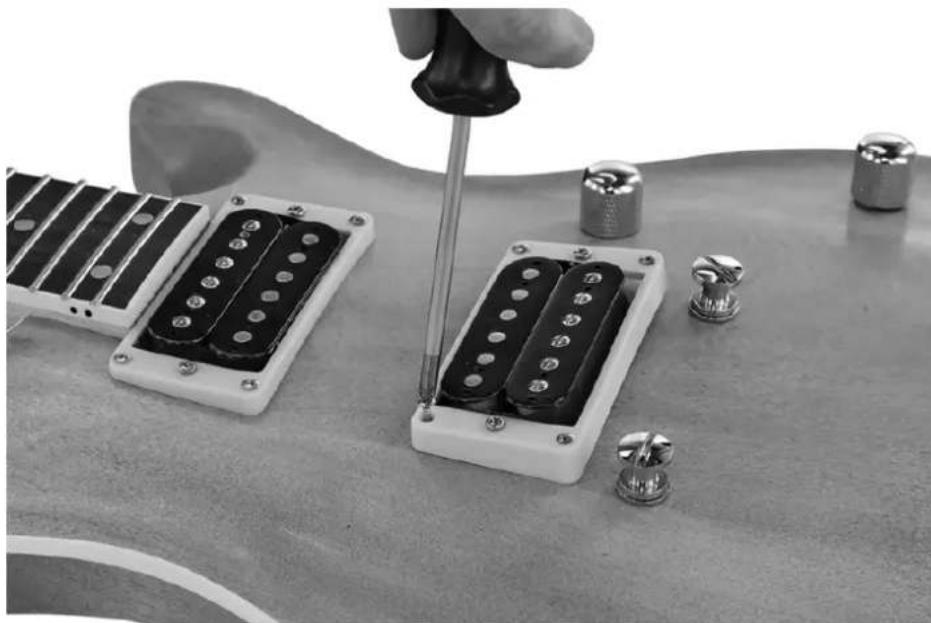

Retournez la guitare et fixez les micros dans les ouvertures avant à l'aide des vis fournies.

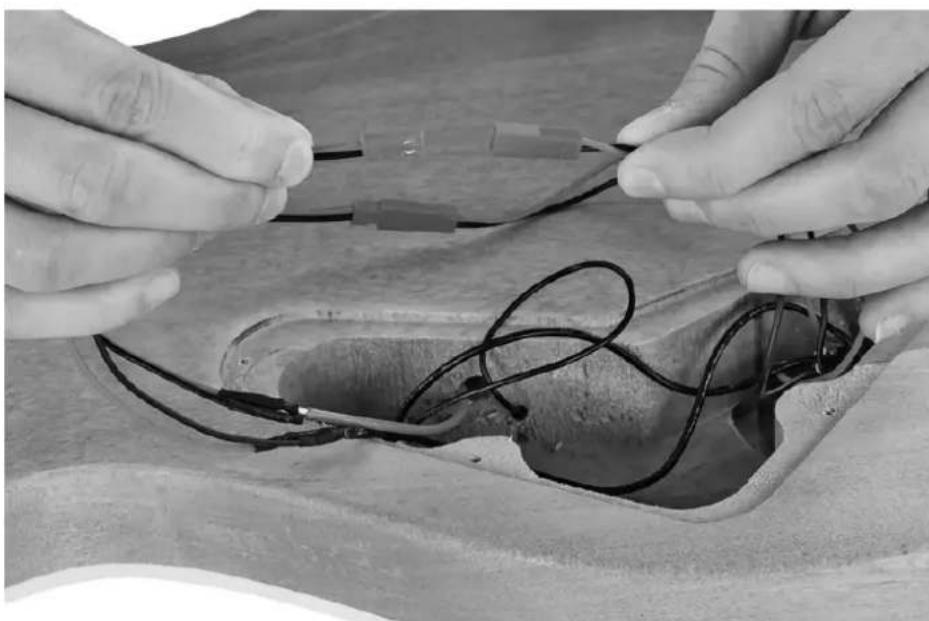

Retournez la guitare et branchez les connecteurs des micros aux potentiomètres.

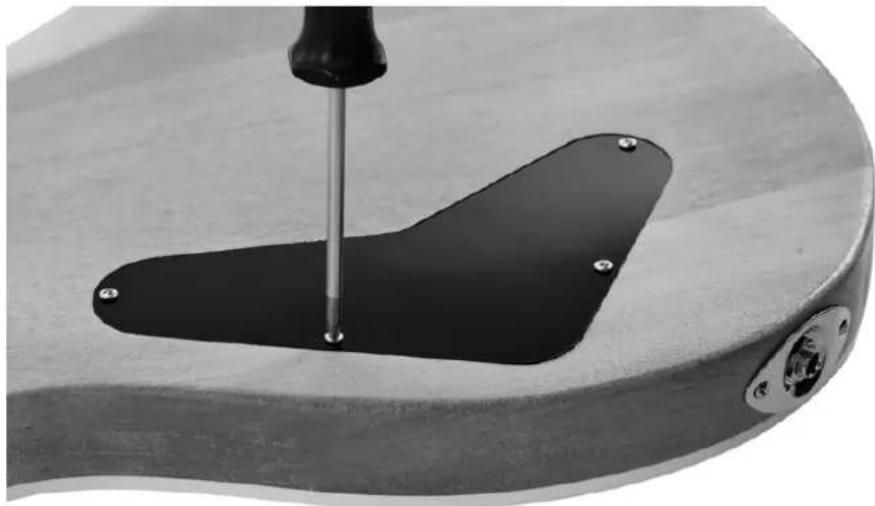

Vissez ensuite la plaque en plastique destinée à recouvrir les ouvertures des régulateurs et du commutateur à l'aide des vis fournies et dans les trous pré-perçés situés au dos du corps.

3.5 Montage du cordier et de l'attache de sangle

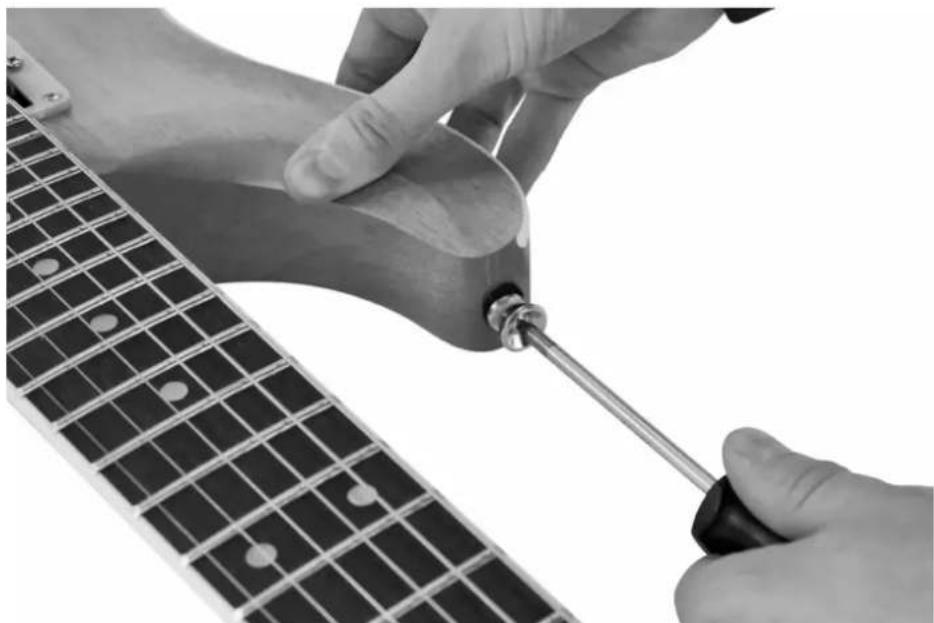

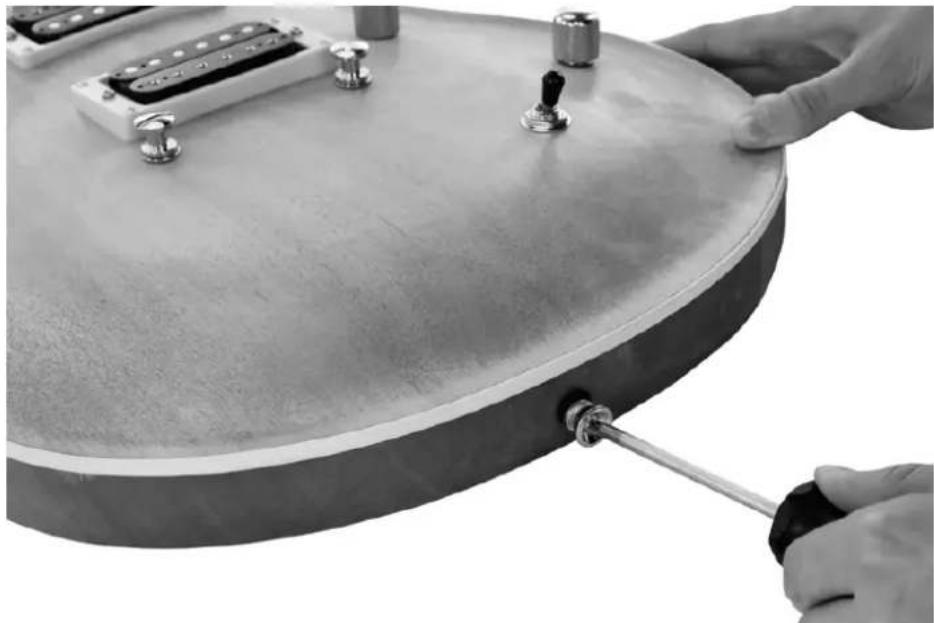

Vissez les attaches de sangle à l'aide des vis fournies et dans les trous pré-percés du corps comme indiqué.

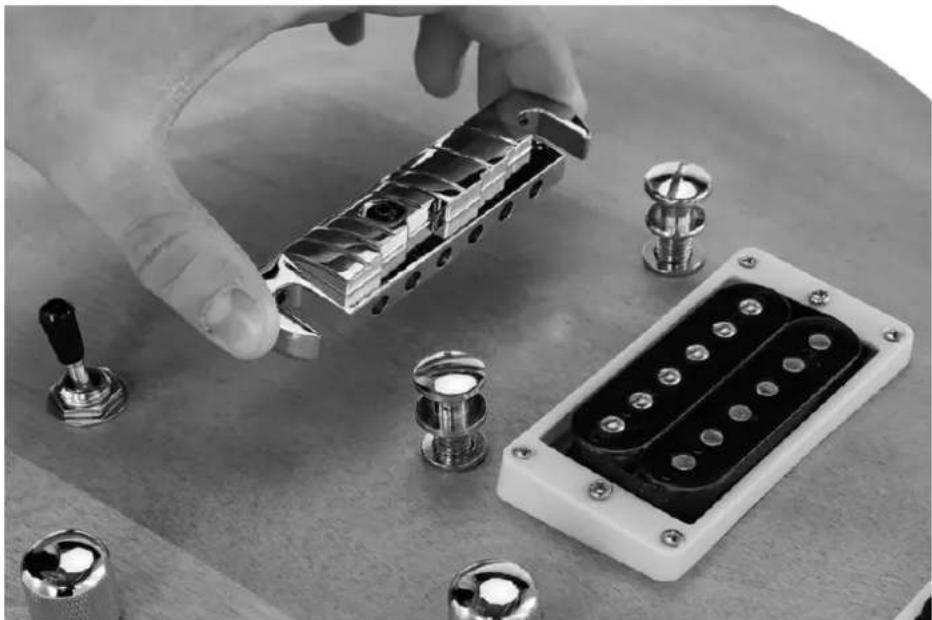

Placez le cordier comme indiqué sur les goujons de fixation. Les cordiers sont encore desserrés et seront uniquement fixés une fois les cordes installées.

3.6 Cordes, courbure du manche et action

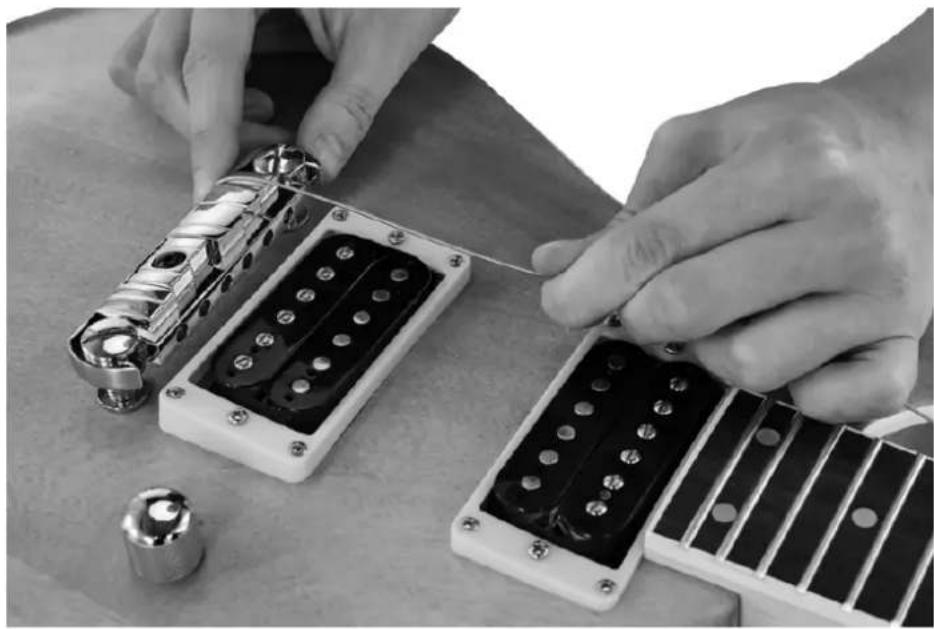

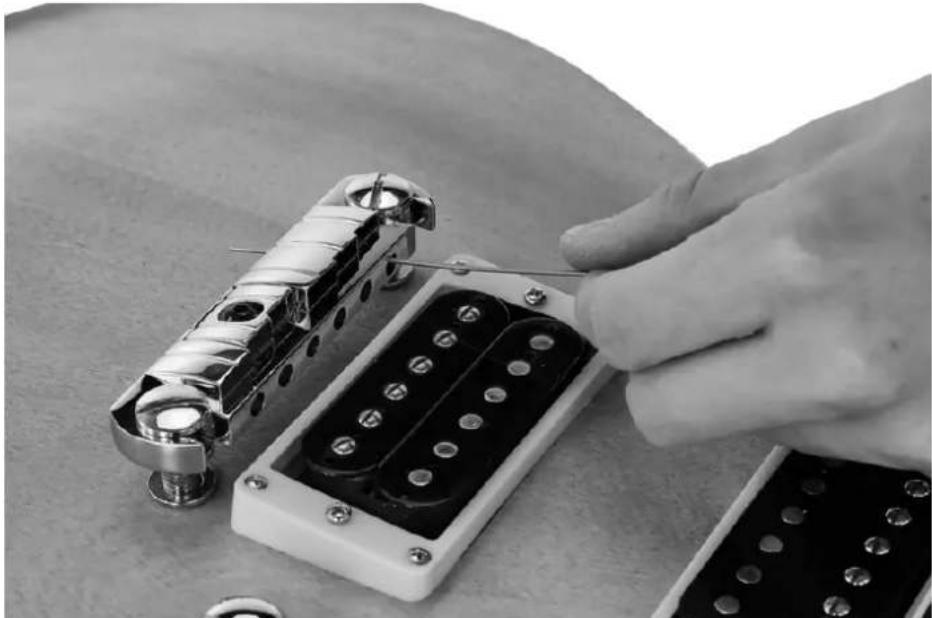

Enfilez les cordes dans le cordier comme indiqué. Montage des cordes

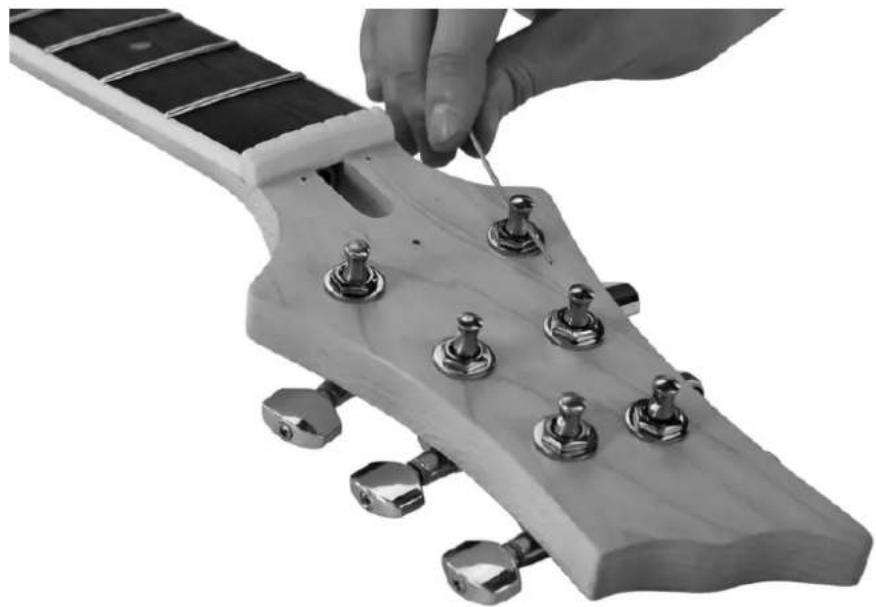

Serrez les cordes comme indiqué autour du cordier et enfilez les cordes dans les trous des mécanismes. Enroulez l'extrémité de la corde plusieurs fois autour du mécanisme et tendez chaque corde d'abord fermement. Veillez à ce que les cordes soient bien positionnées dans le sillet de tête.

Accordez ensuite toutes les cordes l'une après l'autre à la bonne hauteur. Vous pouvez utiliser un accordeur ou un diapason pour vous aider. Notez que la tension des cordes n'est pas encore définitive et qu'il est nécessaire d'accorder la guitare plusieurs fois afin que les cordes soient rodées.

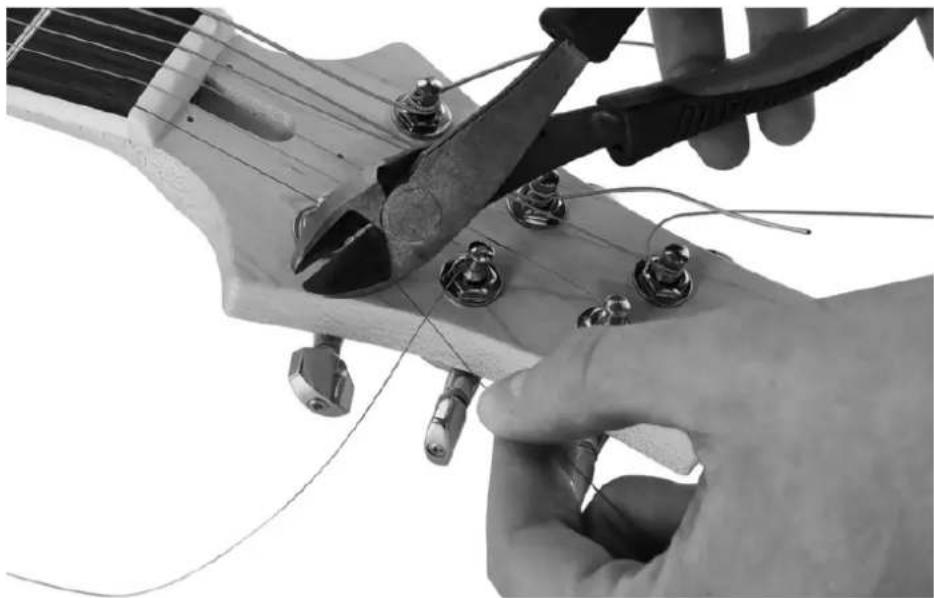

Raccourcissez les extrémités débordantes des cordes à l'aide d’une pince coupante.

Ajustement de la courbure du manche

Le manche est équipé d'une tige de tension en acier permettant de régler individuellement la courbure du manche en fonction de vos habitudes de jeu.

Une fois l'accordage effectué, contrôlez la courbure du manche en jouant la corde Mi grave au niveau de la première et de la douzième case. Plus la corde est proche de la touche à la hauteur de la sixième case, plus les bruits parasites (nasillement) sont présents lors du jeu.

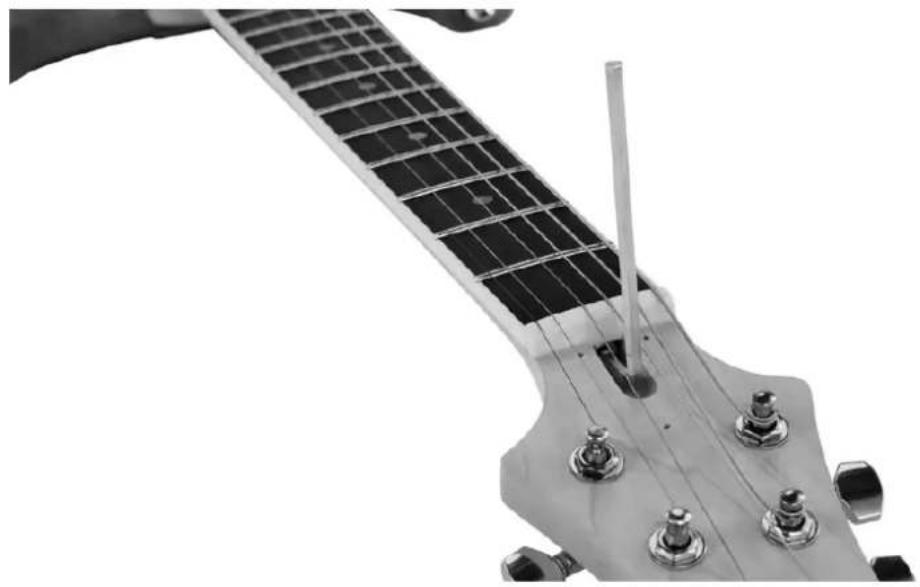

Ajustez la courbure du manche comme suit à l'aide d'une clé Allen adaptée :

Tournez la tige de tension dans le sens des aiguilles d'une montre pour augmenter la tension. Le manche devient plus droit, ou convexe dans un cas extrême. Les cordes sont alors plus proches de la touche et plus faciles à pincer, toutefois les bruits parasites sont plus présents lors du jeu. Tournez la tige de tension dans le sens inverse des aiguilles d'une montre pour détendre le manche. La tension des cordes diminue et le manche se courbe de façon concave. Les cordes sont plus éloignées de la touche et plus difficiles à pincer, toutefois les bruits parasites sont moins importants voire absents lors du jeu.

Ajustez la tige de tension d'environ un quart de tour à chaque réglage, accordez toutes les cordes à la bonne hauteur après chaque ajustement et contrôlez à nouveau la courbure du manche après quelques temps. Répétez l'opération jusqu'à atteindre la courbure du manche souhaitée.

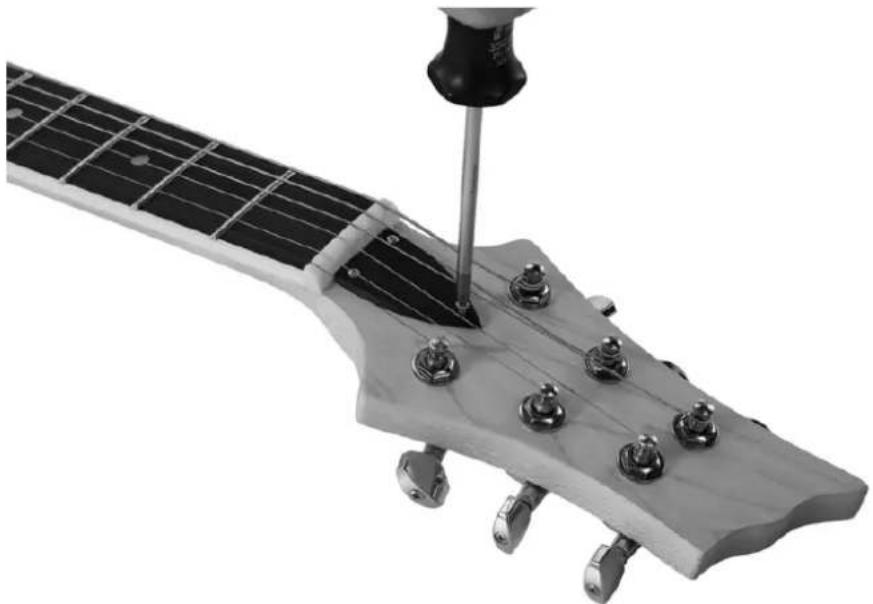

Vissez le cache de la tige de tension sur la tête.

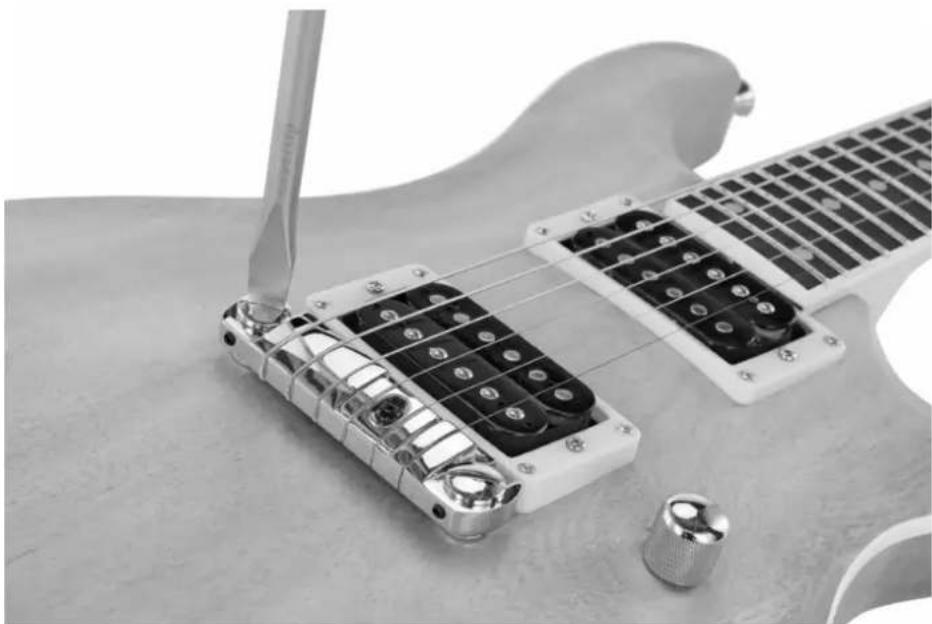

Ajustement de l'action

Une fois que le manche dispose de la courbure souhaitée, serrez le cordier comme indiqué.

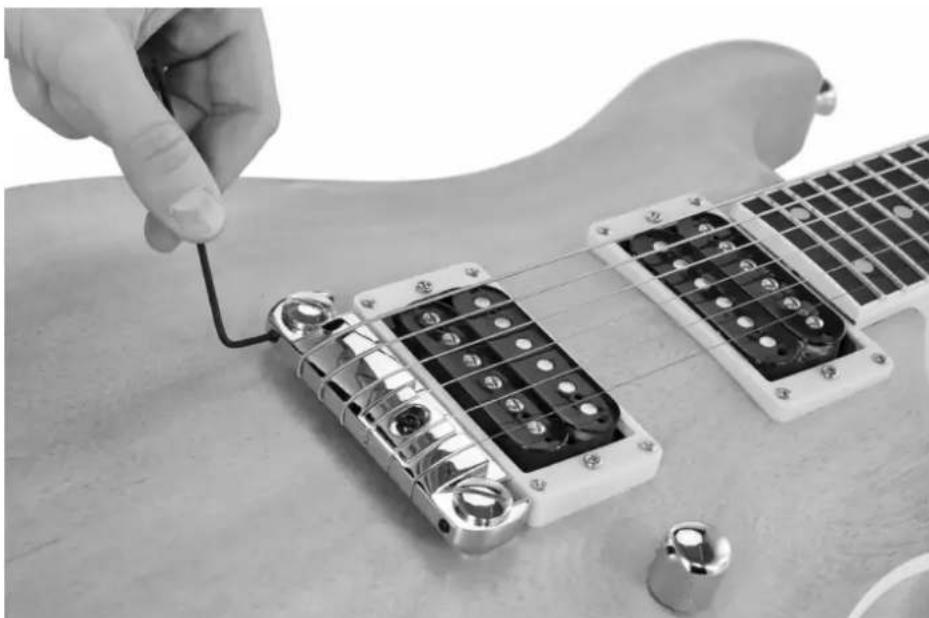

Ajustez l'action en fonction de vos habitudes de jeu au moyen des deux vis à six pans creux au cordier en utilisant la clé hexagonale fournie. Plus l'action est BASSE, plus les cordes sont faciles à pincer, toutefois cela peut engendrer de légers bruits parasites lors du jeu.

Une fois l'action réglée, vous pouvez contrôler la justesse de l'octave et l'ajuster si nécessaire. Accordez toutes les cordes à la même hauteur, pincez la première corde au niveau de la douzième frette et jouez-la. L'harmonique obtenue (harmonique à la douzième case) doit avoir la même hauteur que la corde pincée à la douzième case. Si la hauteur des deux notes diffère, décalez le pontet du chevalet de cette corde vers l'avant (hauteur trop basse) ou vers l'arrière (hauteur trop élevée). Écoutez la hauteur des deux notes et effectuez un réglage progressif jusqu'à ce qu'elles correspondent. Vous pouvez également ajuster la justesse de l'octave à l'aide d'un accordeur. La hauteur de la note en douzième case doit être identique à celle de la note jouée avec la corde à vide, mais avec une octave de plus.

4 Protection de l'environnement

Recyclage des emballages

Recyclage de votre ancien appareil

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
