MODE D'EMPLOI Single Cut Harley Benton

1 Consignes de sécurité 4
2 Etendue de la livreaison 5
3 Instructions d'assemblage 6

3.1 Vernissage du corps et du manche 6
3.2 Montage des mécanismes 7
3.3 Montage du manche de la guitare 9
3.4 Cablage du potentiometre, des micros et du commutateur 11
3.5 Montage du pickguard 19
3.6 Montage du cordier et du chevalet 21
3.7 Montage des boutons des potentiomètres et des attaches de sangle.... 22
3.8 Cordes, courbure du manche et action 24

4 Protection de I'environnement 28

1 Consignes de sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement!

Veillez à ce que les enfants ne détachent pas de petites pieces du produit. Ils pourraient les avaler et sétouffer.

Ne laissez jamais des enfants sans surveillance jouer avec le produit.

ATTENTION!

Risque de coupure au niveau des mains

Prétez attention aux cordures coupantes des outils, des vis et des composants lors de l'assemblage et du vissage des différentes pièces.

2 Etendue de la livraison

Merci d'avoir porté votrechoix sur cette guitare en kit. Toutes les pièces en bois, le matériel et les composants électriques sont contenus dans ce paquet.

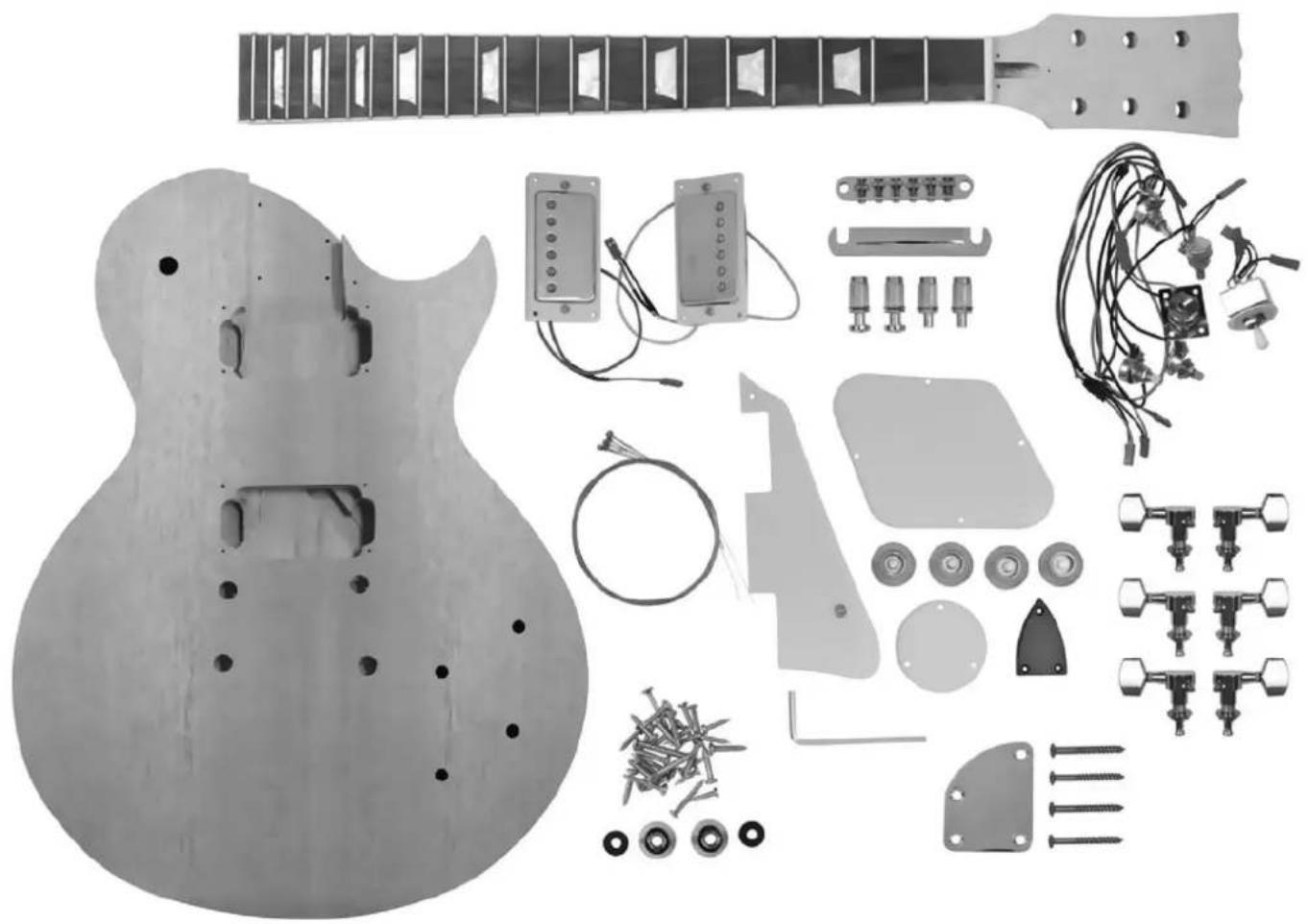

L'illustration suivante presente les différents composants inclus dans la livreaison.

L'assemblage est décrit en détaill dans les sections suivantes.

3 Instructions d'assemblage

Outils et matérieliaux utiles

Préparez les outils et matérieliaux suivants pour l'assemblage de la guitare :

Tournevis cruciforme
Maillet en caoutchouc
Clé polygonale
Pince
Vernis et accessoires
Papier abrasif

Le corps et le manche doivent impératifement être vernis avant l'assemblage.

L'utilisation d'un masque contre la poussière est absolument nécessaire lors de la projection de vernis en aerosols ou de la peinture.

3.1 Vernissage du corps et du manche

Vernissagedu corps

Le bois massif du corps de la guitare est vitrifié et préparé pour différents types de vernis. Les magasins de bricolage et d'accessoires automobiles proposent un large choix de vernis en aerosols pouvant être utilisés sans aucune connaissance particulière.

Vérifiez d'abord si la liaison entre le corps et le manche est bien adaptée. Ces pieces sont fabriquées en bois de résonance de haute qualité pour garantir un ajustement optimal. Le bois est toutfois un matériel naturel dont la forme change légèrement au cours du temps. Si le manche est positionné de manière trop dure dans la fraisure du corps, vous pouvez adapter ce dernier avec un ciseau à bois aiguisé ou une toile émeri. N'oubliez pas que le manche peut être positionné de façon plus serrée dans la fraisure en raison de la couche de vernis supplémentaire.

Avant de procéder au vernissage, assurez-vous que toutes les surfaces sont propres et exemples de poussière. RÉalissez tous les travaux de vernissage dans un endroit bien aéré et sans poussières. Un travail circlospect et soigneux est la clé du succès pour obtenir un résultat de qualité satisfaisante. Il est conseilé de tester d'abord le vernis et la technique d'application sur une autre piece en bois.

Vernissez d'abord les bords du corps et laissez-les secher. Quand les bords seront secs, continuez par la face avant et la face arriere. Vous pouvez atteindre une structure vernie régulière en appliquant plusieurs couches successives. Si vous constatiez des irregularités, attendez jusqu'à ce que le vernis soit entièrement séché et corrigez les à l'aide d'une toile émeri à grain fin (p.ex. 800+ ) avant de continuer le vernissage. Appliquez trois couches ou plus pour atteindre une couverture complète.

Laissez secher deux ou trois jours pour obtenir le ducissement complet du vernis. Polissez ou ponceze le corps jusqu'à ce qu'il corresponde à vos attentes. Veillez à ne pas trop appuyer pour polir afin de ne pas enlever le vernis.

Vernissage du manche

Le manche de la guitare est vitrifié avec une fine couche de vernis mat avant la livraison et est ainsi déjà prét à l'emploi. Procedez comme suit si vous souhaitez tout de même appliquer un vernis coloré ou transparent sur le manche.

Couvrez soigneusement la touche et toutes les frettes avant de démarrer le vernissage. Assurez-vous que toutes les surfaces soient exemples de poussières et de saletés. Réaliséz tous les travaux de vernissage dans un endroit bien aéré et sans poussières.

Utilisez un vernis à bois transparent ou légrement coloré de bonne qualité pour le manche. Commencez par la face avant et les bords de la tête. Appliquez une couche fine et régulière, laissez sécher et répétez l'opération deux ou trois fois. Si vous constatEZ des irregularités, attendez jusqu'à ce que le vernis soit entiREMENT séché et corrigez-les à l'aide d'une toile émeri à grain fin (p.ex. 800+) avant de continuer le ver-nissage.

Une fois la tete sèche, posez le manche sur la touche et vernissez l'arrête du manche de la manière décrite.

Laissez secher deux ou trois jours pour obtenir le ducissement complet du vernis. Polissez ou poncez le manche jusqu'à ce qu'il corresponde à vos attentes. Veillez à ne pas trop appuyer pour polir afin de ne pas enlever le vernis.

3.2 Montage des mécanismes

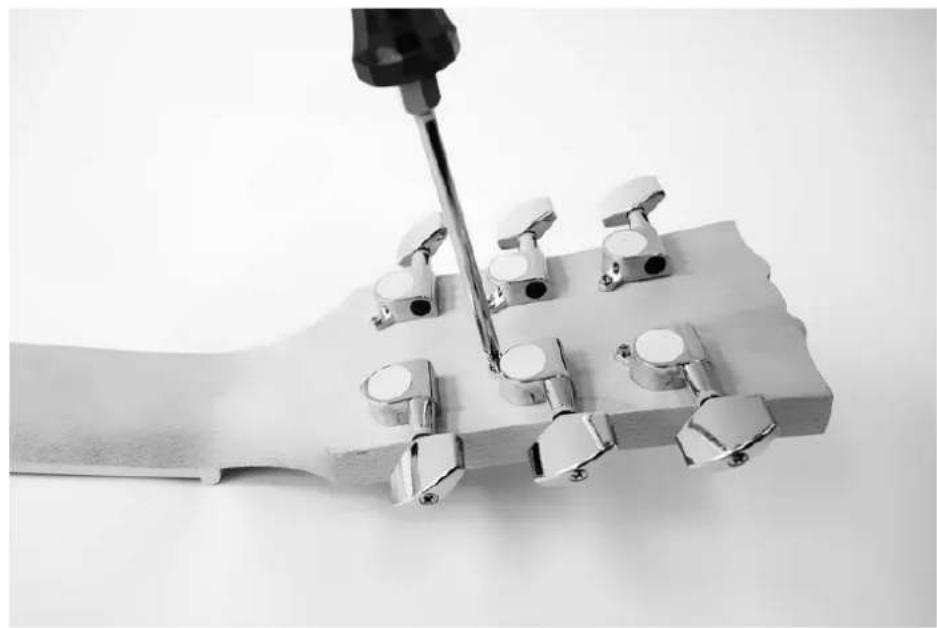

Insérez les mécanismes d'accordage à partir de l'arrière de la tête dans les trouss prévus. Orientez les mécanismes de façon à ce que les chevilles soient verticales par rapport au bord supérieur de la tête.

Fixez les mécanismes d'abord à la main à l'aide des vis fournies et dans la position indiquée sur l'illustration.

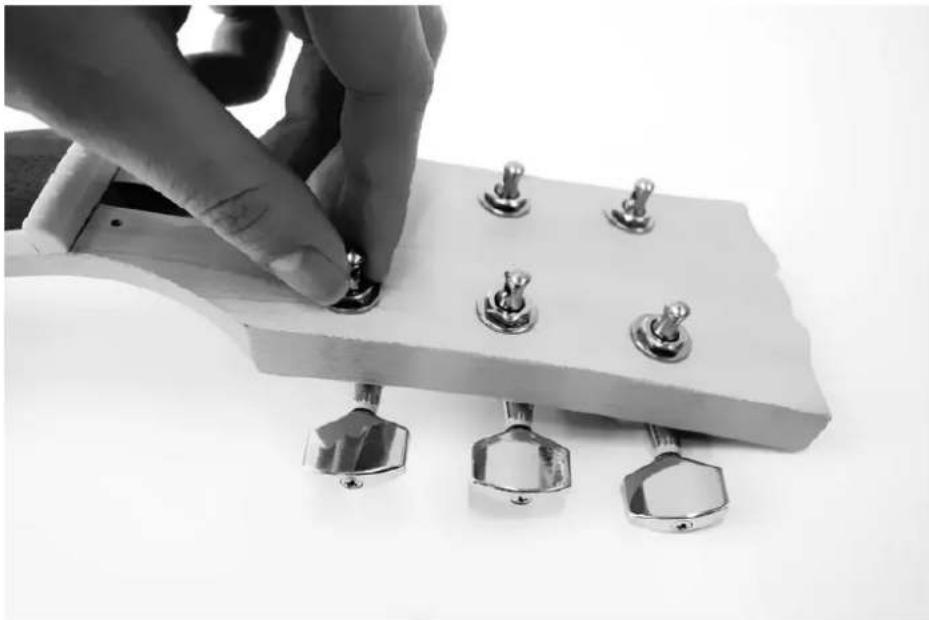

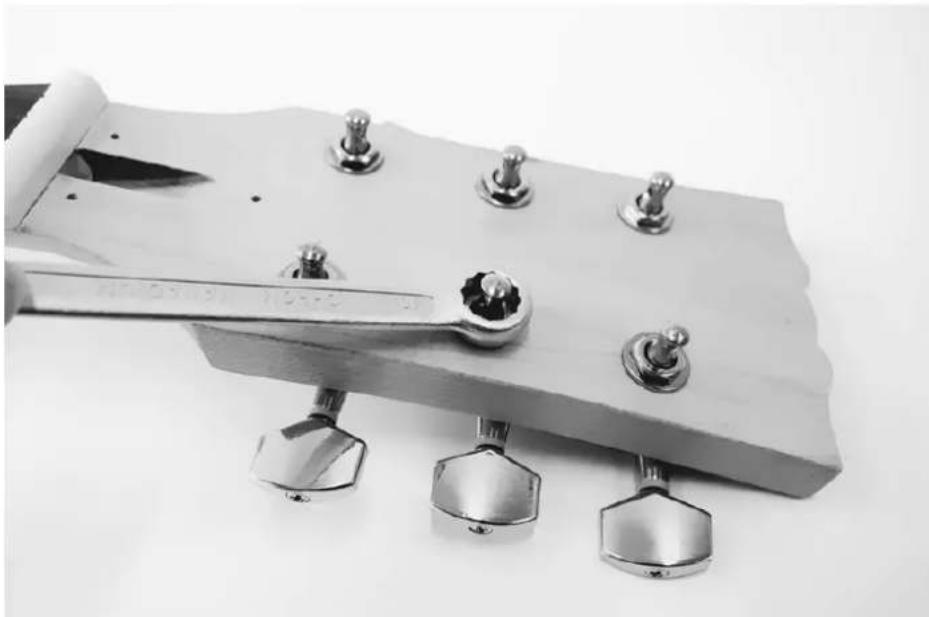

Retournez le manche et fixez tous les mécanismes d'accordage à la main sur la face avant de la tête à l'aide des rondelles et des écrous fournis.

Serrez les écrous sur la face avant avec une clé adaptée, puis les vis de fixation des mécanismes sur la face arrêté.

3.3 Montage du manché de la guitare

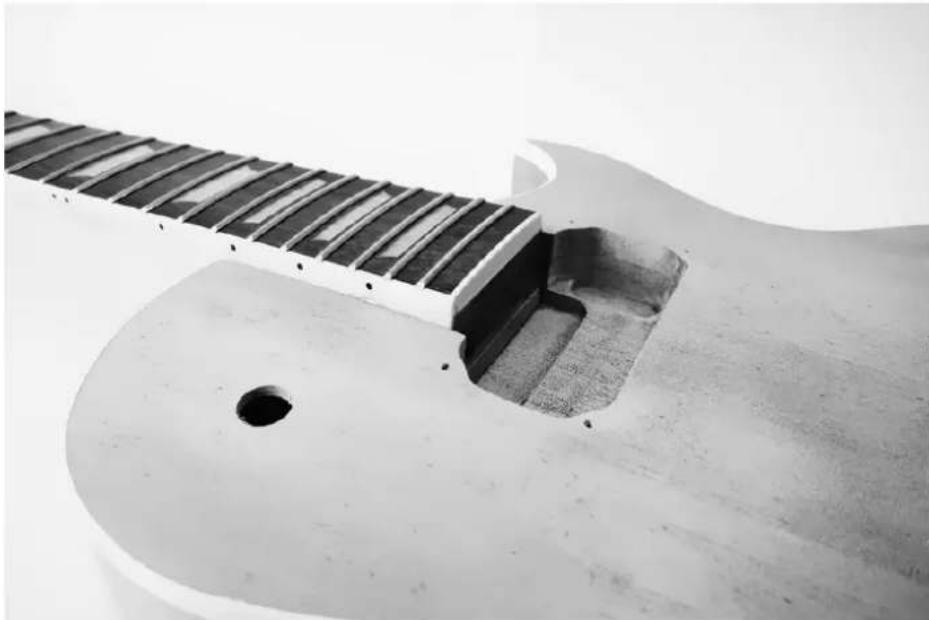

Posez le corps sur une surface de travail adaptée. Utilisez un support couple pour éviter d'endommager la surface. Insérez le manche dans la fraîsure du manche. Utilisez un ciseau à bois aiguisé ou une toile émeri pour l'ajuster si nécessaire. Faites très attention lors de l'enlèvement de matière. Le manche doit être bien fixe et en dernier cas neprésenter de jeu dans la fraîsure!

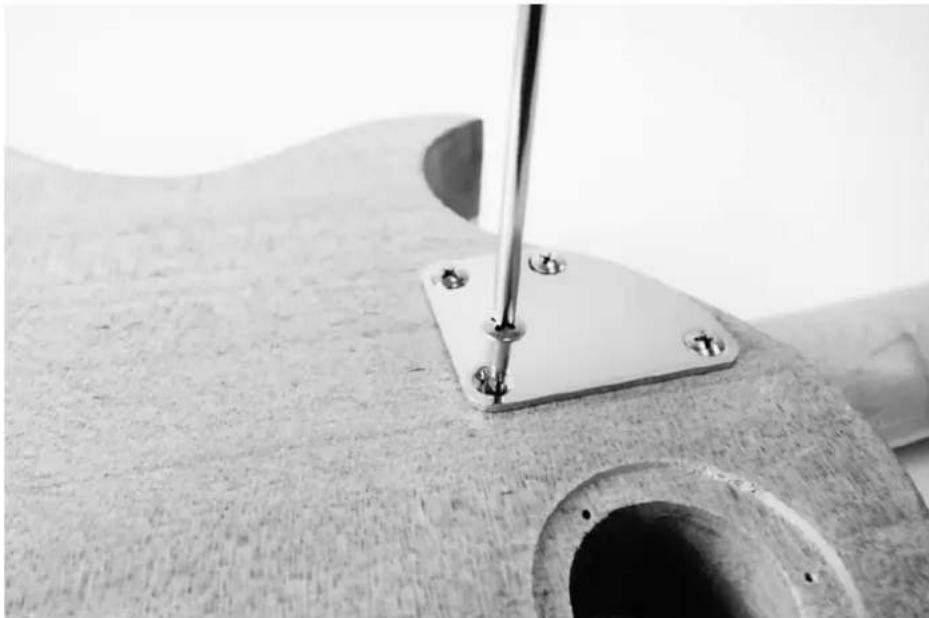

Tournez la guitare, posez la plaque de fixation sur les quatre troughs de vis situés au dos du corps, puis vissez les quatre vis à bois longues fournies dans les troughs de la plaque de fixation dans le corps et le manche jusqu'à ce que l'assemblage soit fixe.

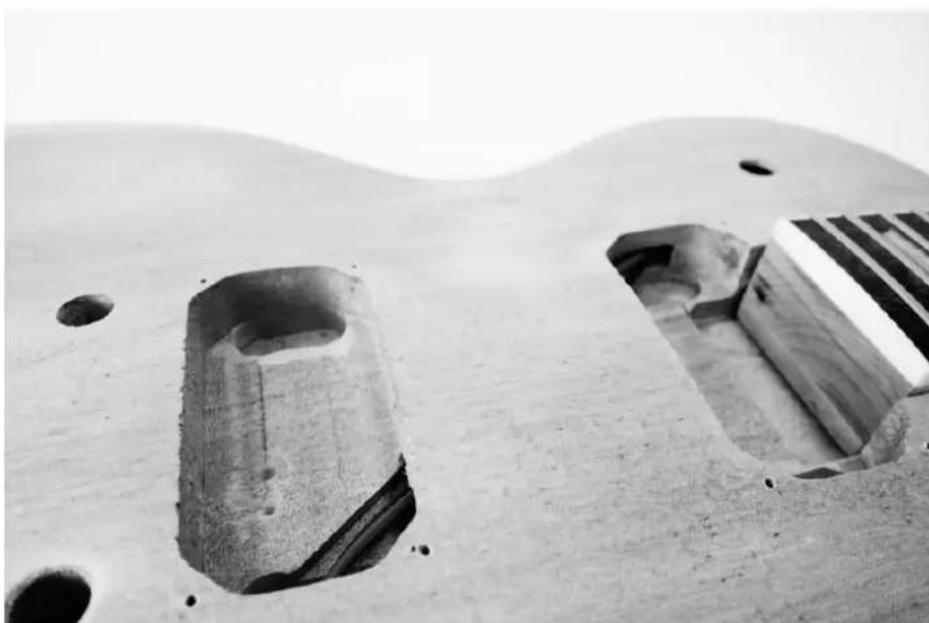

3.4 Câblage du potentiamètre, des micros et du commutateur

Le cablage des micros, du potentiametre et de la prise jack s'effectue via des connecteurs.

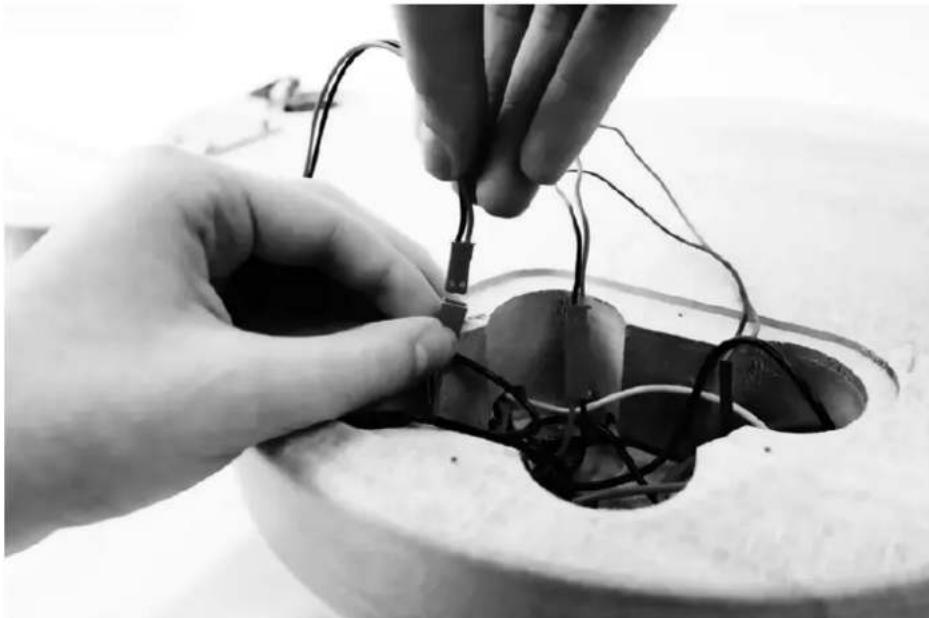

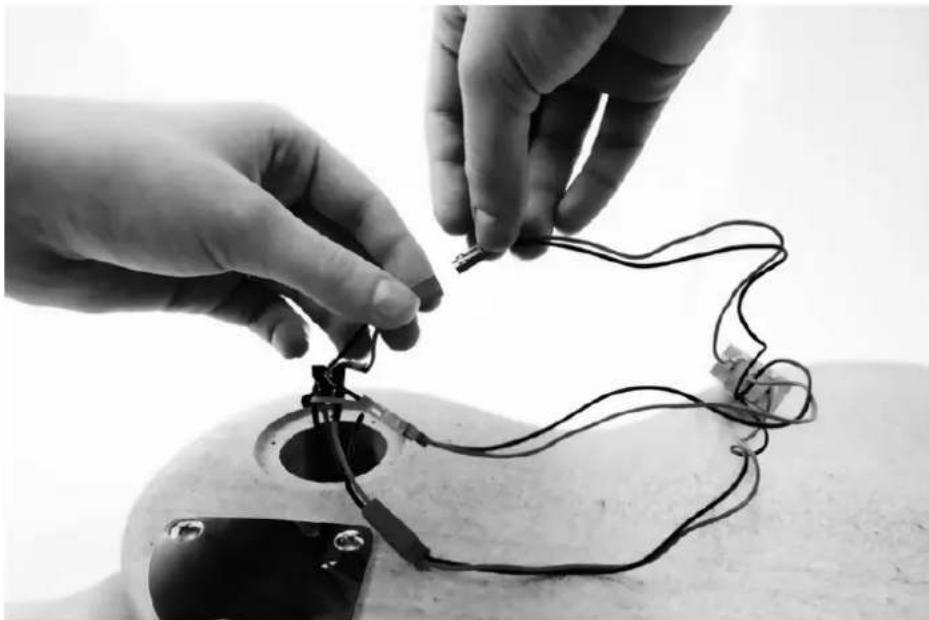

Insérez les trois connecteurs du faisceau de cables tel qu'indiqué sur l'illustration, en partant de l'ouverture du conduit de cables à l'arrière jusqu'à l'ouverture du micro du manche puis, de cet emplacement, jusqu'à l'ouverture du micro du chevalet, et enfin jusqu'à l'ouverture du commutateur.

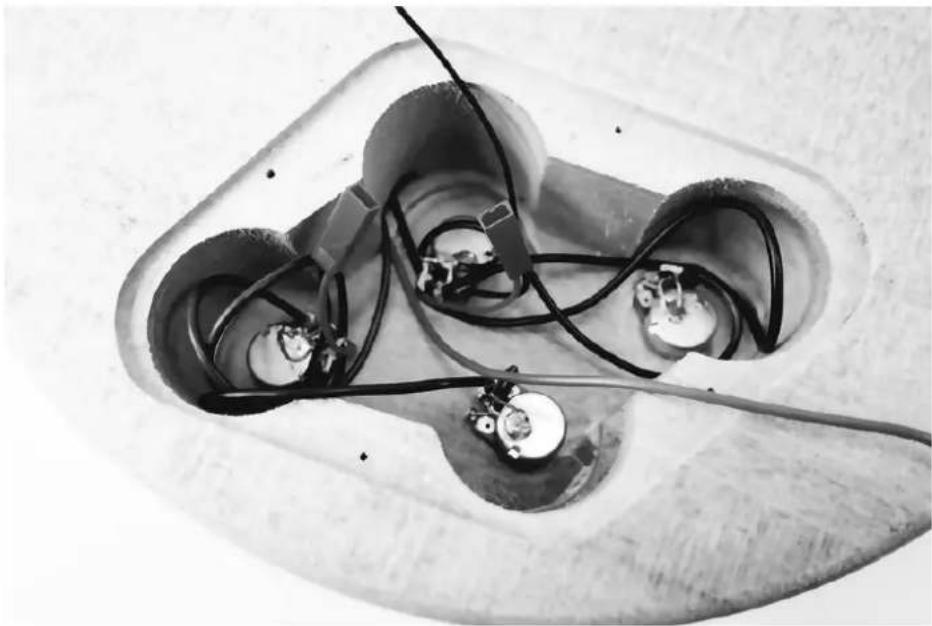

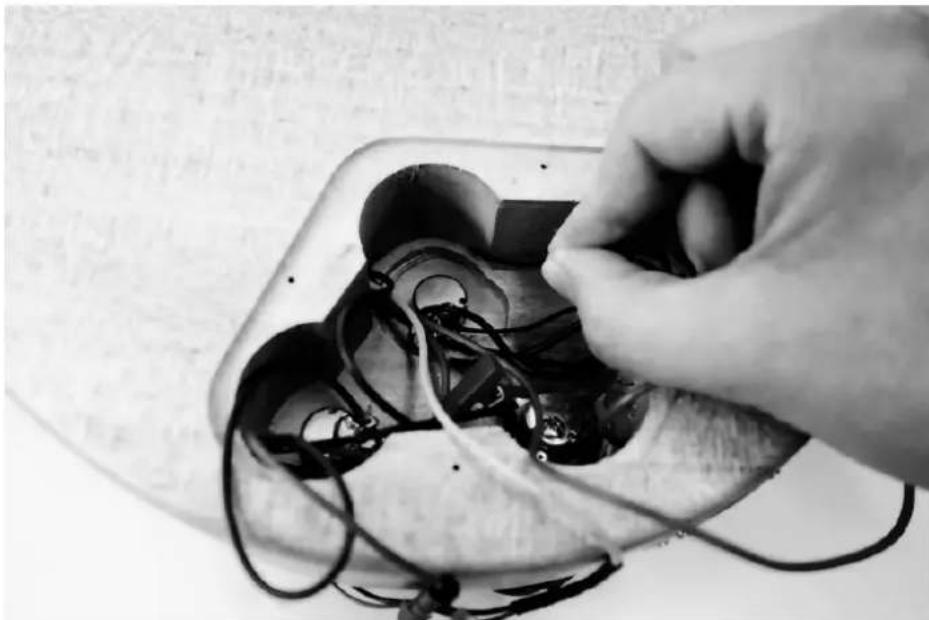

Insérez ensuite le potentiamètre dans l'ouverture arrière tel qu'indiqué sur l'illustration suivante.

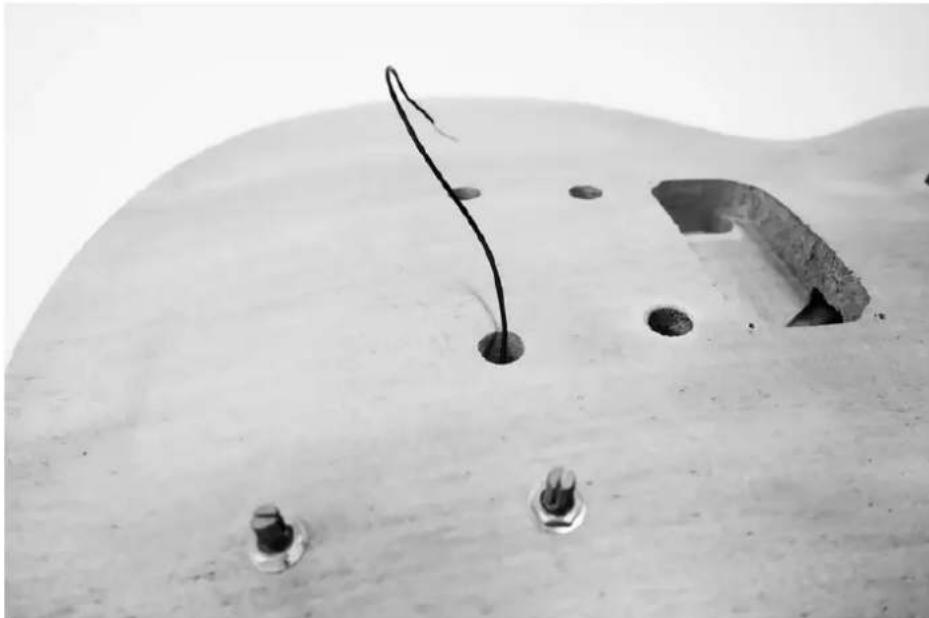

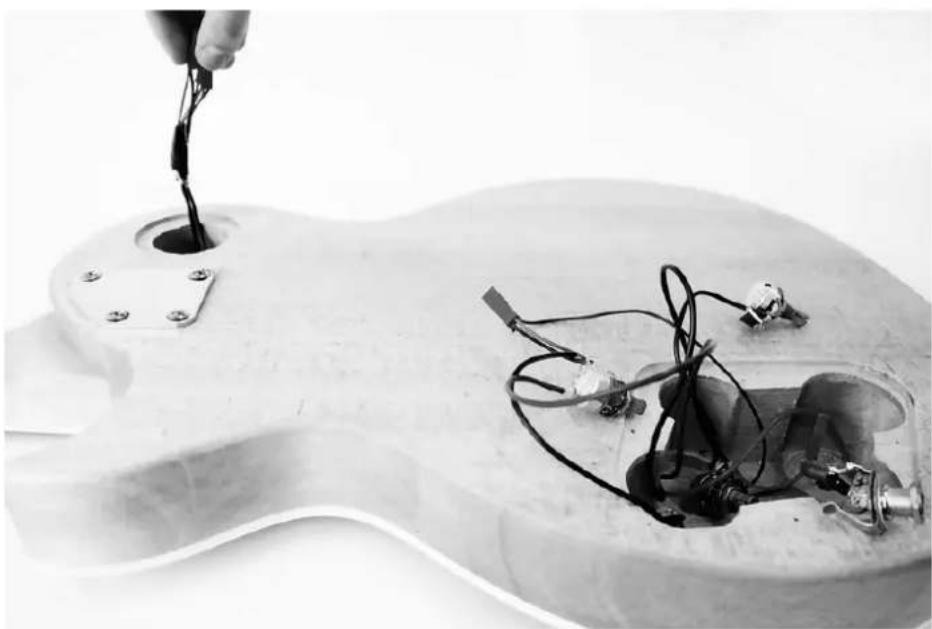

Insérez le cable de mise à la terre des cordes (dénudé, sans connecteur) à travers la conduite depuis l'ouverture arrière dans l'alésage de fixation du cordier.

Sortez le cable par l'alésage jusqu'à obtenir un contact suffisant avec la surface métallique lors du montage du cordier. La mise à la terre des cordes permet de réduire les bruits parasites (ronflement).

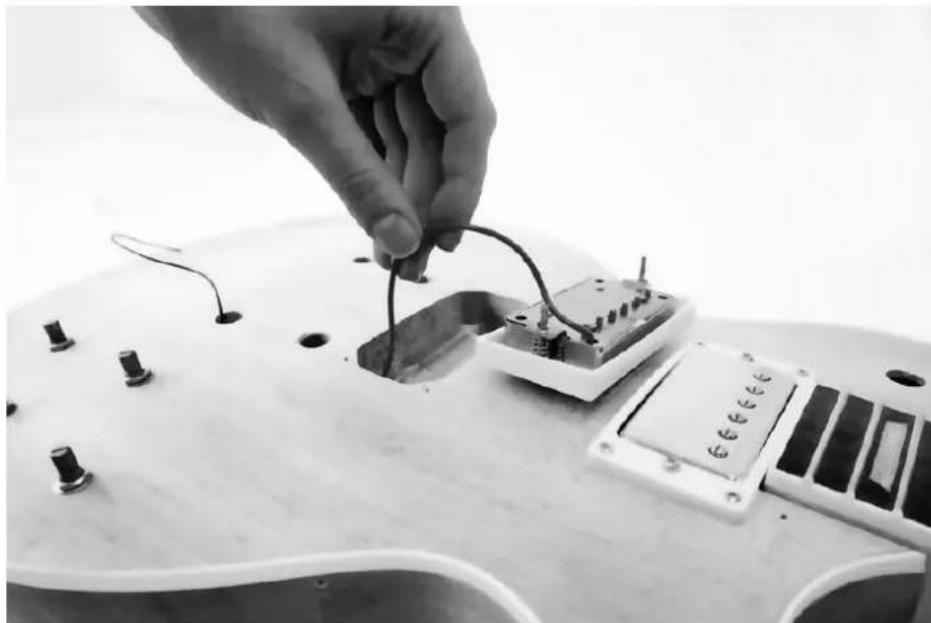

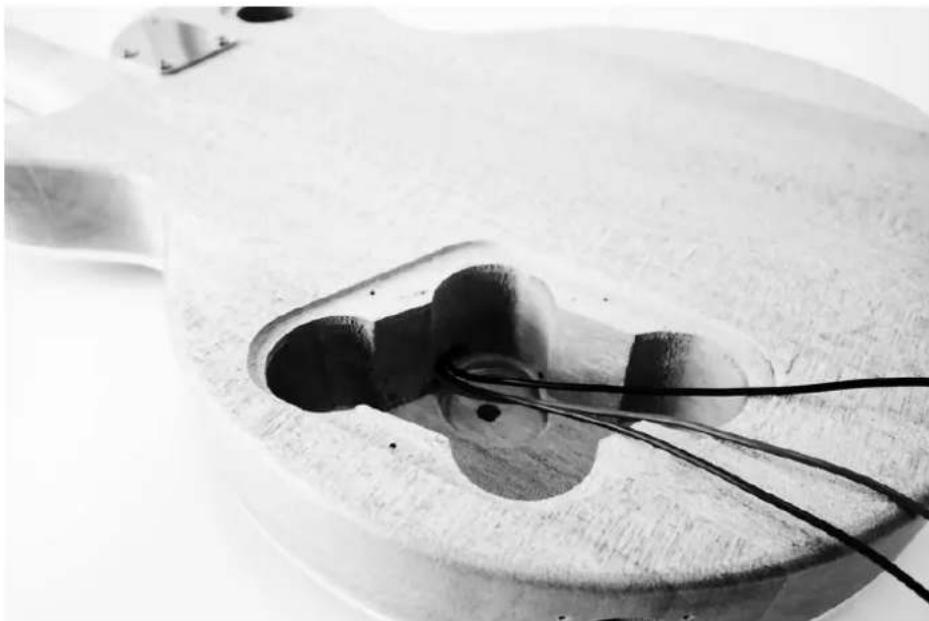

Insérez le cable du micro dans les conduites à partir des ouvertures avant jusqu'àux ouvertures arrière. Le micro du manche est un peu plus plat et doit être inséré dans l'ouverture la plus proche du manche de la guitare. Le micro du chevalet, un peu plus haut, doit être inséré dans l'ouverture la plus proche du chevalet.

Reliez le connecteur au potentiametre : les potentiametres supérieurs Tone et Volume sont habituelflement reliés au micro du manche, tandis que les potentiametres inférieurs Tone et Volume doivent être reliés au micro du chevalet.

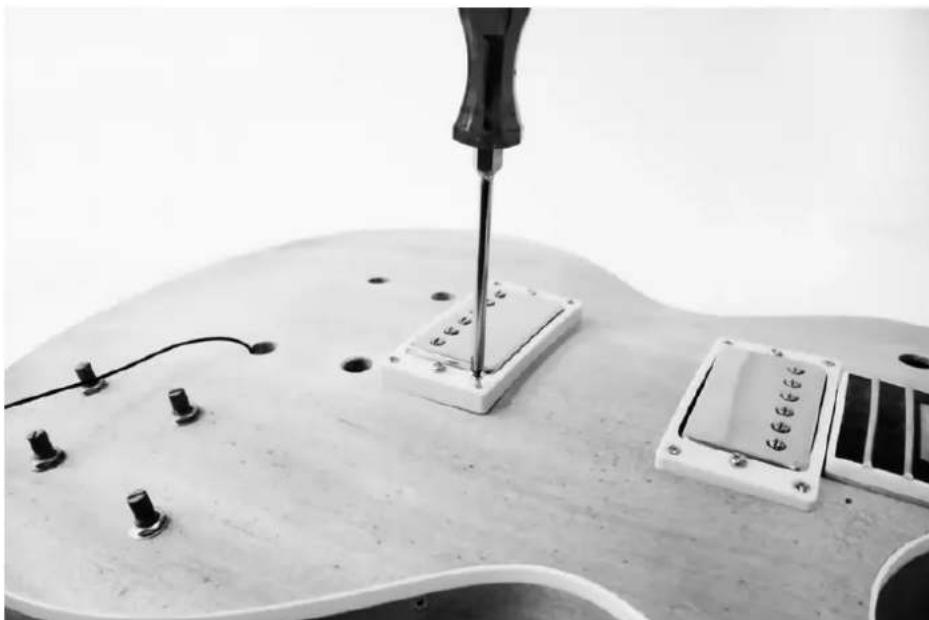

Fixez les micros dans les ouvertures avant à l'aide des vis fournies.

Insérez la prise de sortie dans l'alésage prévu à cet effet situé sur la cordure du corps. Pour cela, insérez le cable de raccordement dans la conduite jusqu'à l'ouverture arrrière destinée aux éléments électroniques, puis reliez les deux connecteurs.

Placez le support de la prise de sortie et contrôle le dépassement de celle-ci. La prise doit dépasser du support de façon à ce qu'elle puisse être suffisamment vissee avec l'écrou fourni et ne dépasse que d'une distance minimale. Si nécessaire, corrigez le dépassement en tournant le contre-écrou interieur.

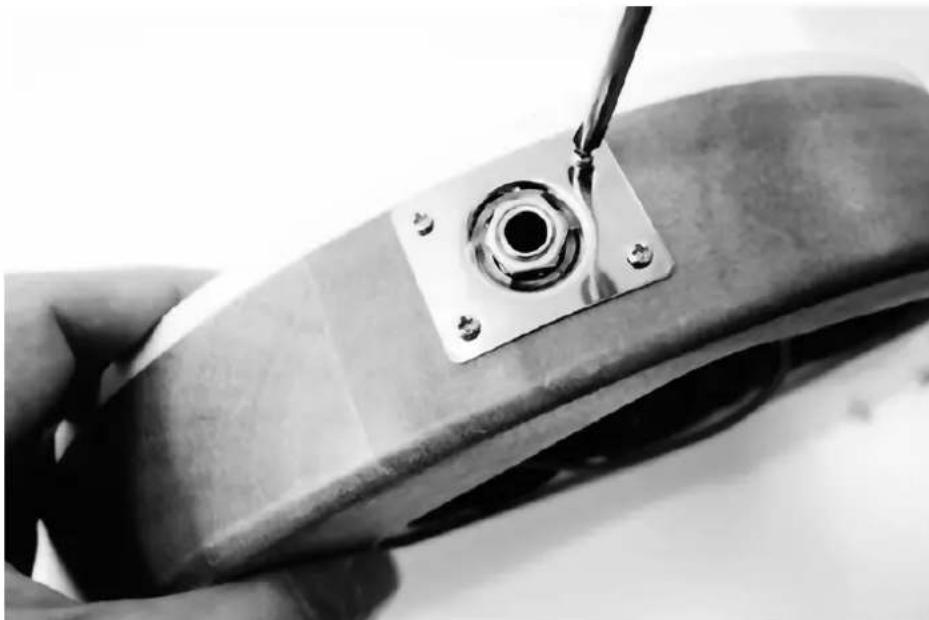

Vissez ensuite le support de la prise de sortie au corps.

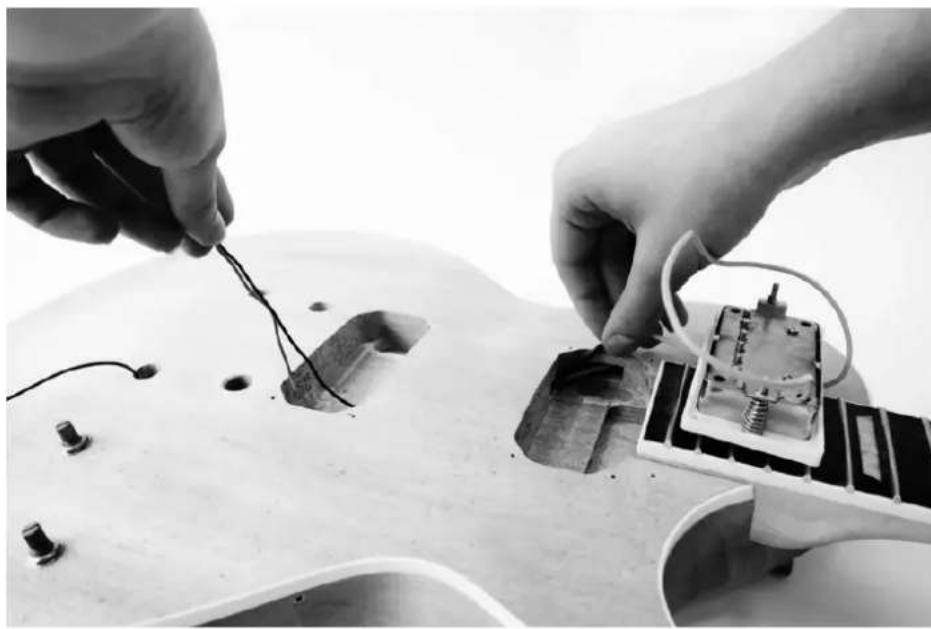

Reliez le commutateur au potentiametre comme indiqué. Insérez le commutateur dans l'ouverture prévue via le dos du corps.

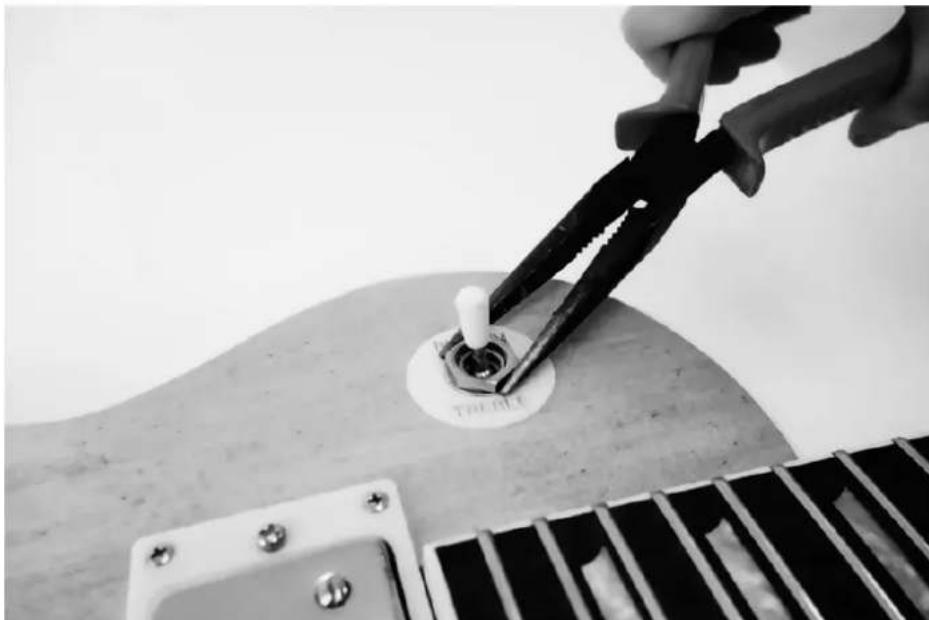

Posez le cache en plastique et une rondelle de serrage, puis fixez le commutateur à l'aide de l'écrou fourni. La position supérieure du commutateur correspond généralement à l'activation du micro du manche et la position inférieure du commutateur à l'activation du micro du chevalet (les deux micros sont actifs lorsque le commutateur est au centre). Vous pouvez à tout moment modifier ce réglage en permutant les deux connecteurs.

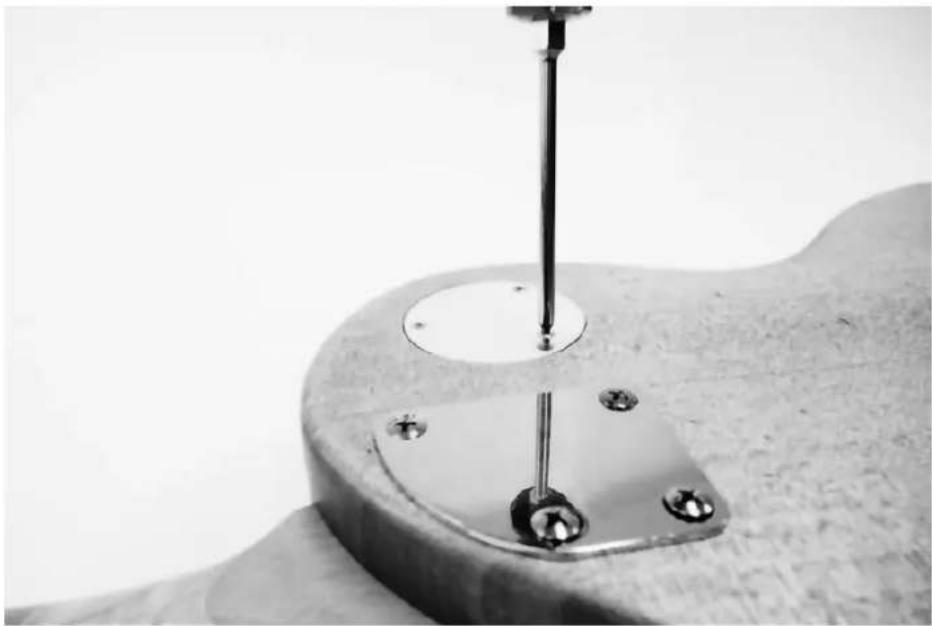

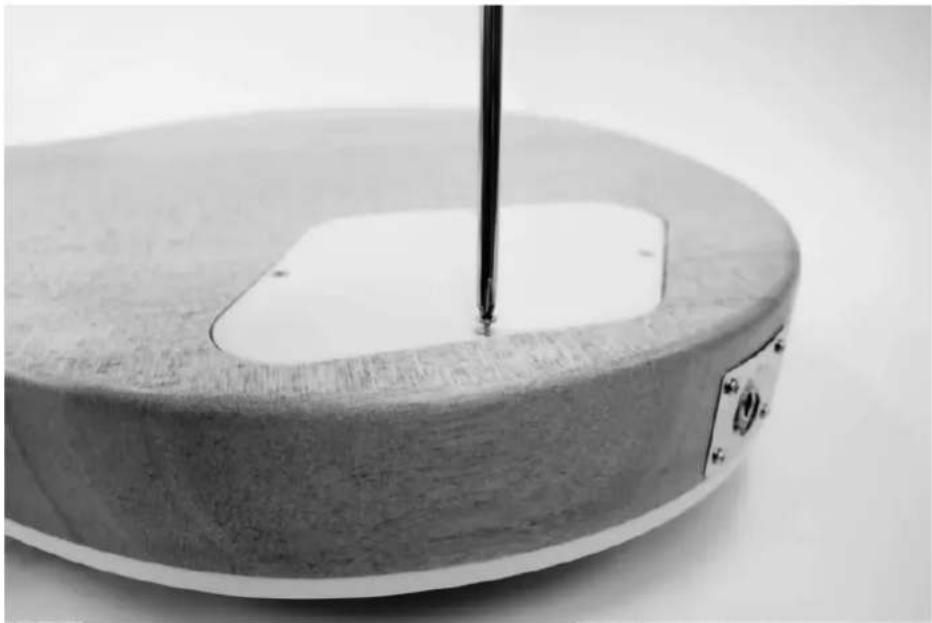

Vissez enfin les plaques en plastique destinées à recouvrir les ouvertures du régula-teur et du commutateur à l'aide des vis fournies et dans les trous pré-perçés situés au dos du corps.

3.5 Montage du pickguard

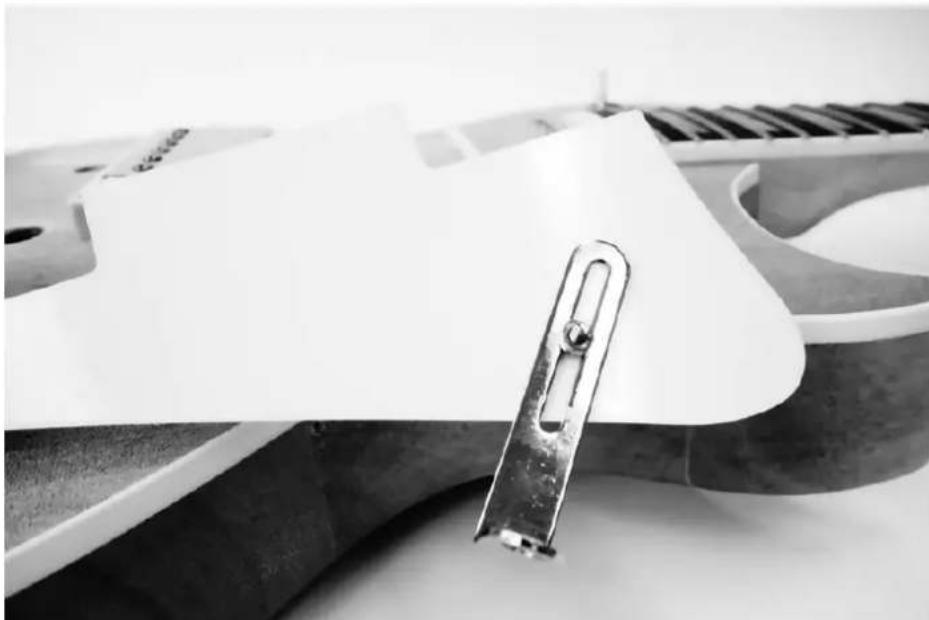

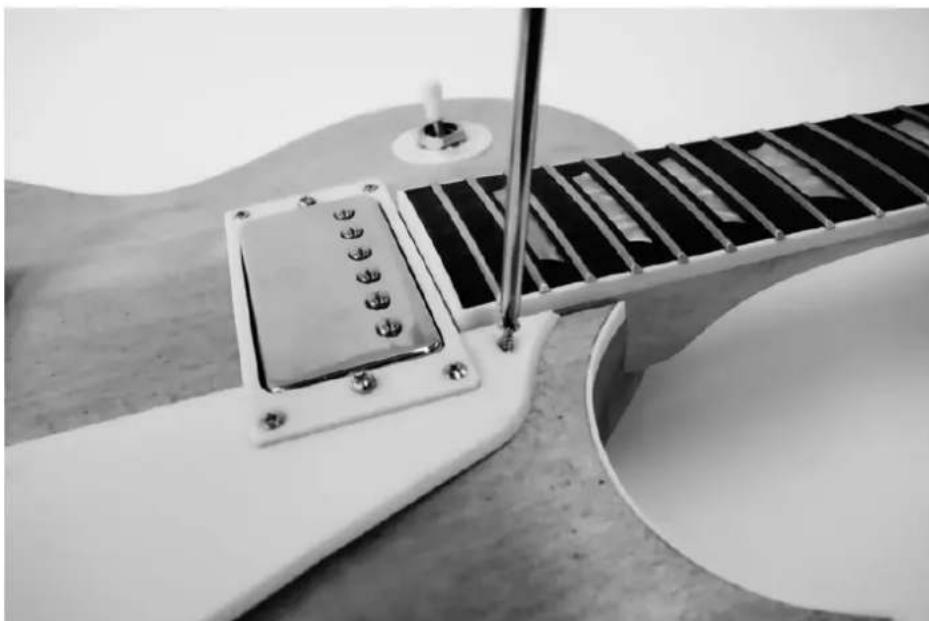

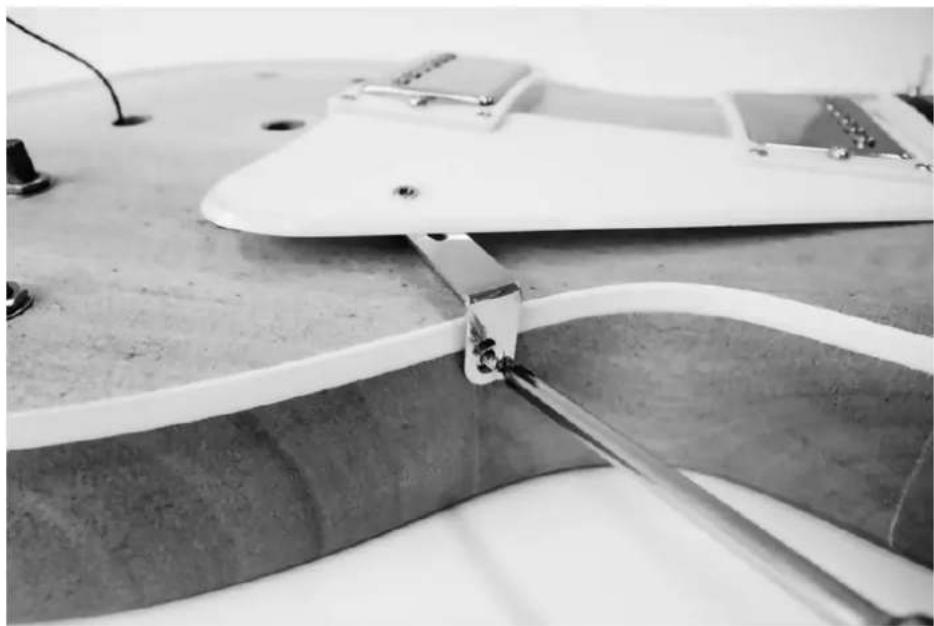

Vissez le pickguard au corps comme indiqué sur les illustrations suivantes à l'aide des vis fournies.

3.6 Montage du cordier et du chevalet

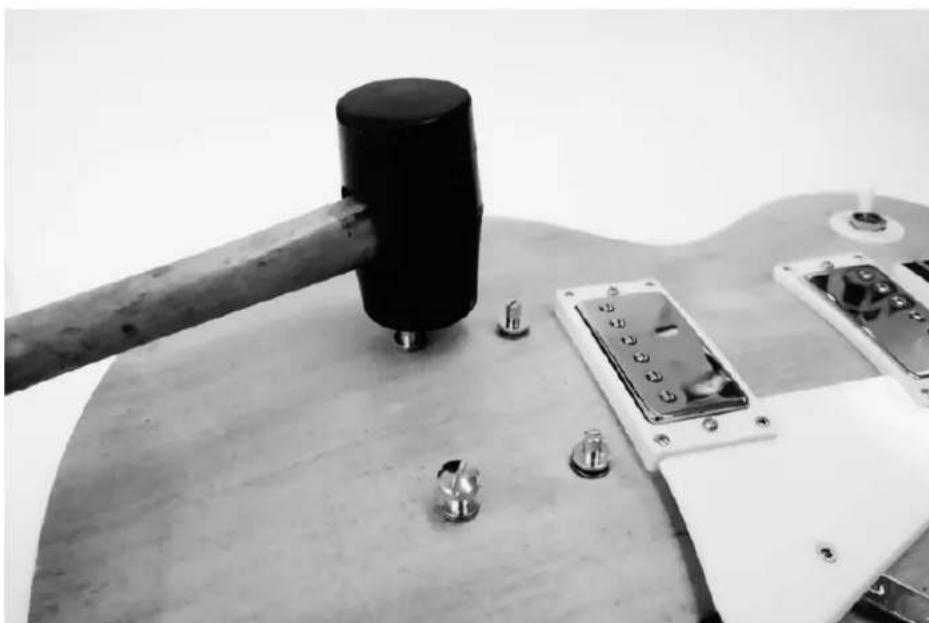

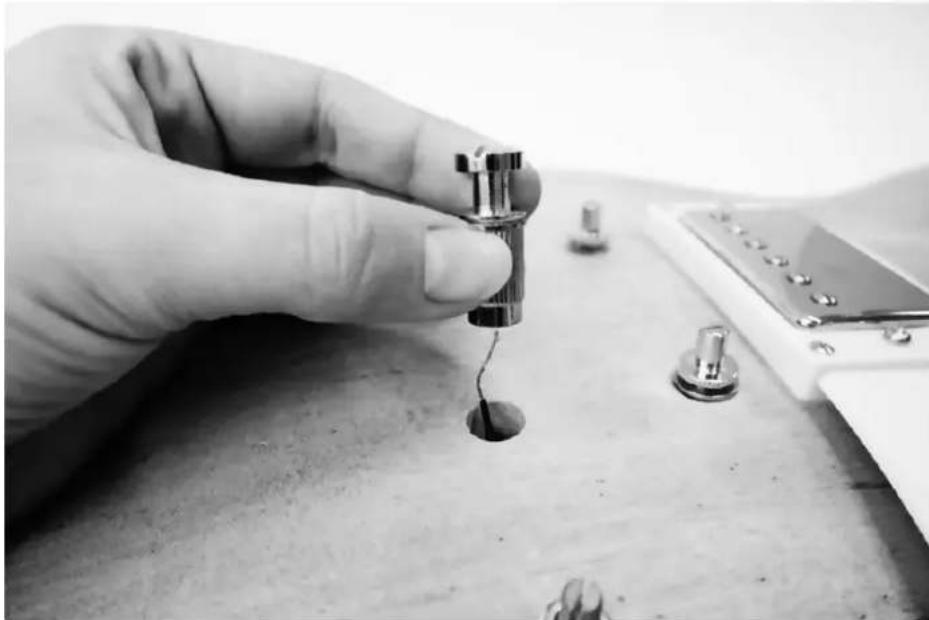

Enoncez les goujons de fixation du cordier et du chevalet jusqu'en butée sur le corps à l'aide d'un maillet en caoutchoc tel qu'indiqué sur l'illustration. Veillez à ce que le contact soit suffisant entre l'extrémité dénudée du cable de mise à la terre et celle du goujon du cordier.

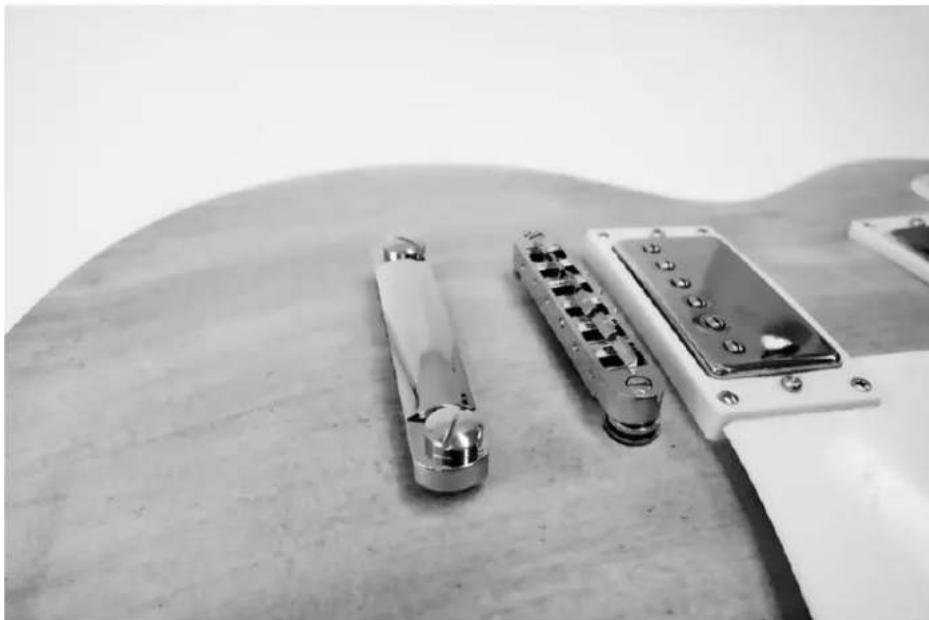

Placez le cordier et le chevalet sur les goujons de fixation. Ces deux composants sont encore desserrés et seront uniquement fixés une fois les cordes installées.

3.7 Montage des boutons des potentiometres et des attaches de sangle

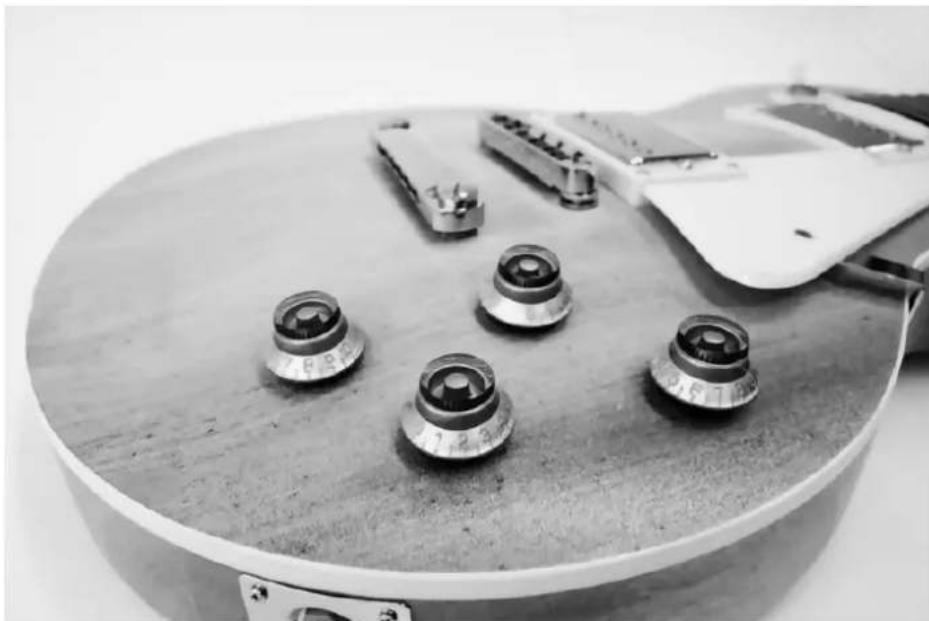

Appuyez les boutons des potentiomètres sur les chevilles des potentiomètres.

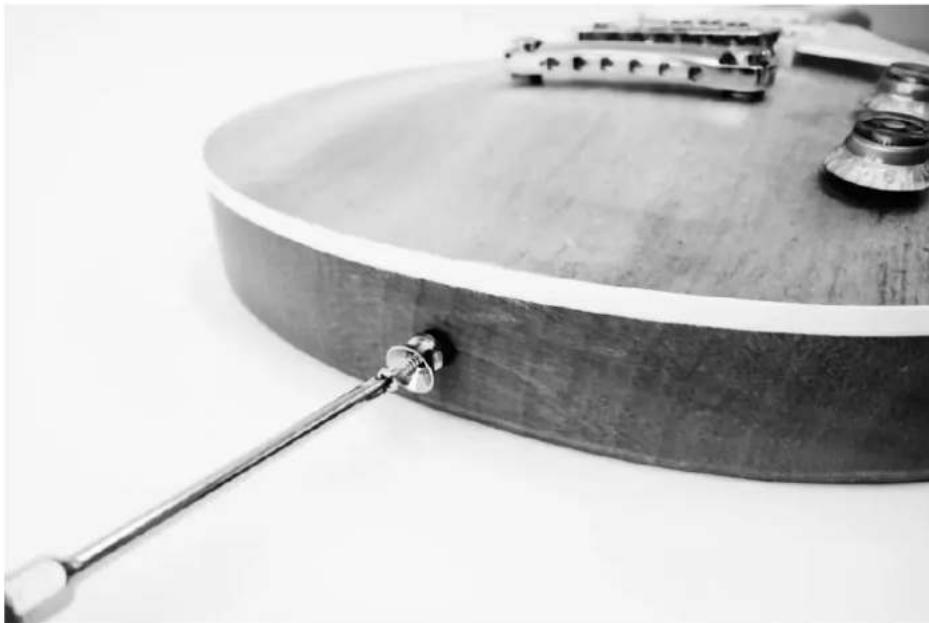

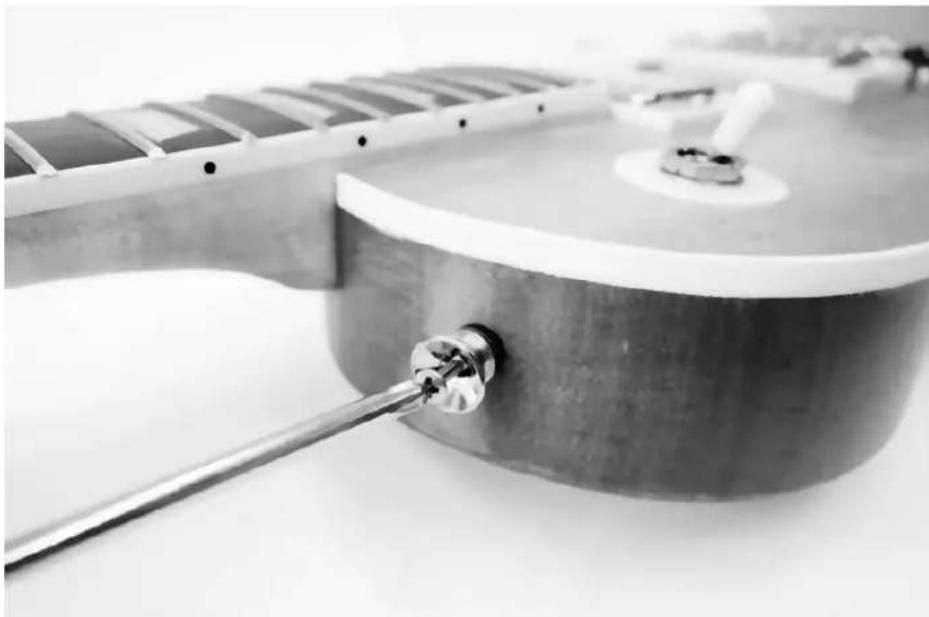

Vissez les attaches de sangle dans les troups pré-perçés du corps comme indiqué.

3.8 Cordes, courbure du manche et action

Montage des cordes

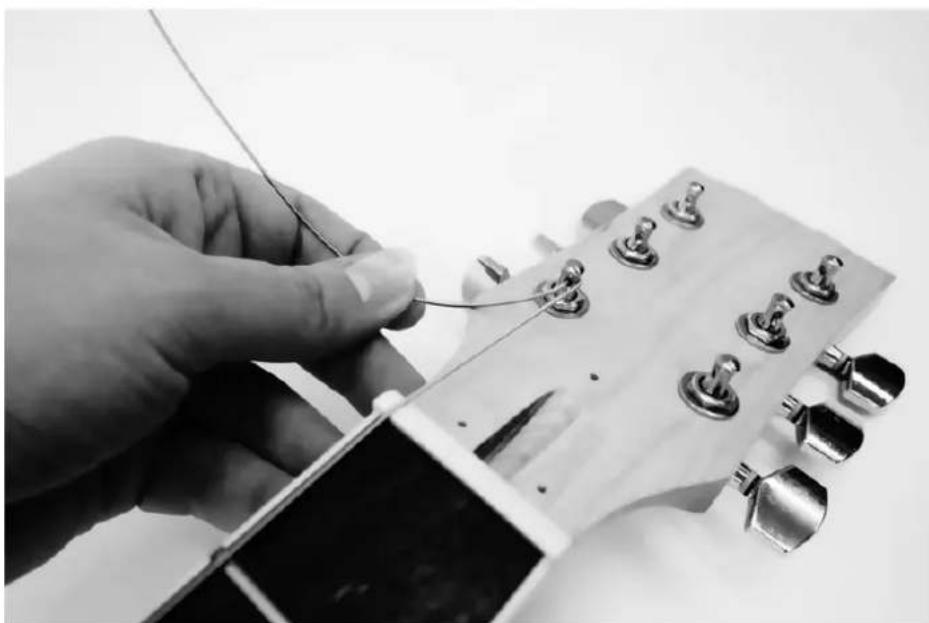

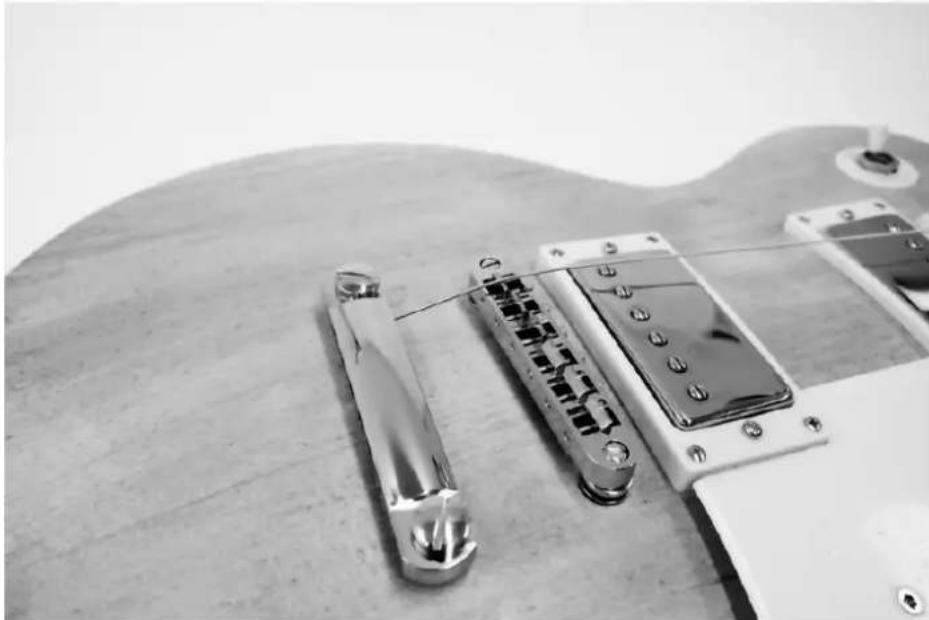

Les cordes sont enfilées au cordier et passent par le chevalet et les pontets. Enfilez les cordes dans les trouss des mécanismes, enroulez l'extrémité des cordes plusieurs fois au cours des mécanismes puis serrez chaque corde à la main. Veillez à ce que les cordes soient bien positionnées dans le sillet de tête.

Accordez ensuite toutes les cordes l'une après l'autre à la bonne hauteur. Vous pouvez utiliser un accordeur ou un diapason pour vous aider. Notez que la tension des cordes n'est pas encore définitive et qu'il est nécessaire d'accorder la guitare plusieurs fois afin que les cordes soient rodées.

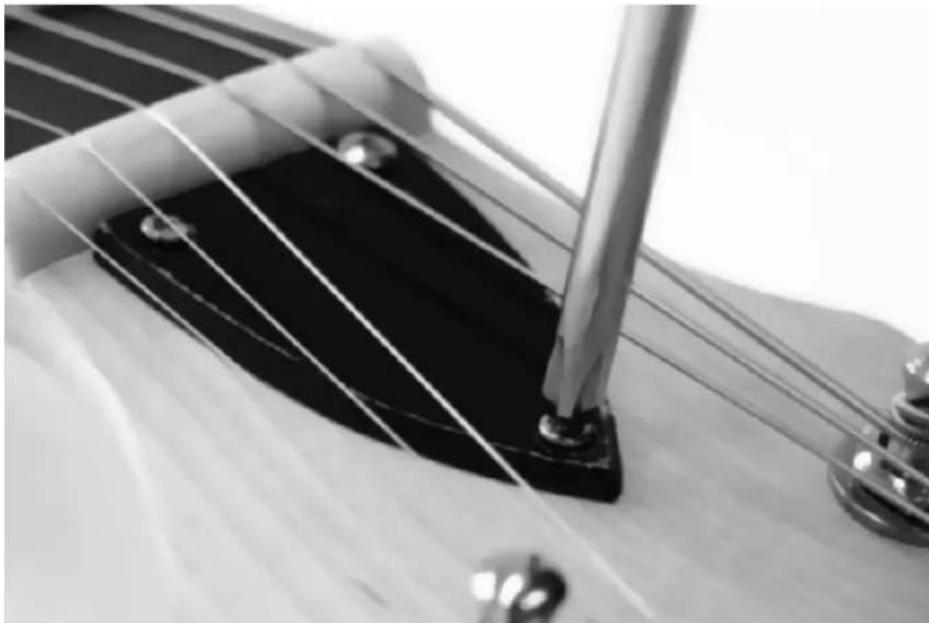

Ajustement de la courbure du manche

Le manche est équipé d'une tige de tension en acier permettant de régler individuellement la courbure du manche en fonction de vos habitudes de jeu.

Une fois l'accordage effectué, contrôle la courbure du manche en jouant la corde Mi grave au niveau de la première et de la douzième case. Plus la corde est proche de la touche à la hauteur de la sixiéme case, plus les bruits parasites (nasillement) sont presents lors du jeu.

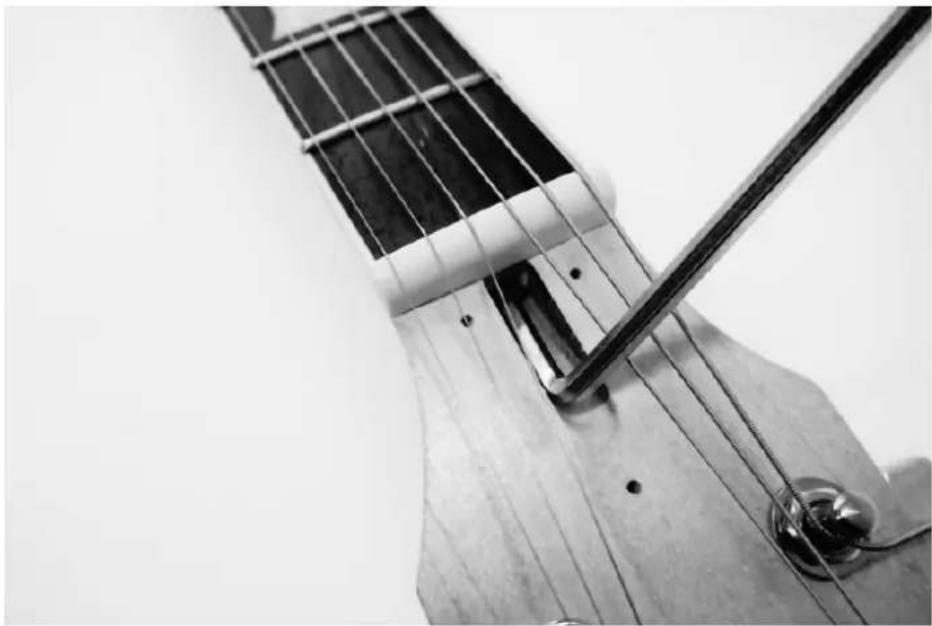

Ajustez la courbure du manche comme suit à l'aide d'une clé Allen adaptée :

Tournez la tige de tension dans le sens des aiguilles d'une montre pour augmenter la tension. Le manche devient plus droit, ou convexe dans un cas extremé. Les cordes sont alors plus proches de la touche et plus facies à pincer, toutefois les bruits parasites sont plus premés lors du jeu.
Tournez la tige de tension dans le sens inverse des aiguilles d'une montre pour détendre le manche. La tension des cordes diminue et le manche se courbe de façon concave. Les cordes sont plus éloignées de la touche et plus difficiles à pincer, toute fois les bruits parasites sont moins importants voire absents lors du jeu.

Ajustez la tige de tension d'environ un quart de tour à chaque réglage, accordez toutes les cordes à la bonne hauteur après chaque ajustement et contrôle à nouveau la courbure du manche après quelques temps. Repetez l'opération jusqu'à atteindre la courbure du manche souhaïée.

Vissez le cache de la tige de tension sur la tête.

Ajustement de l'action

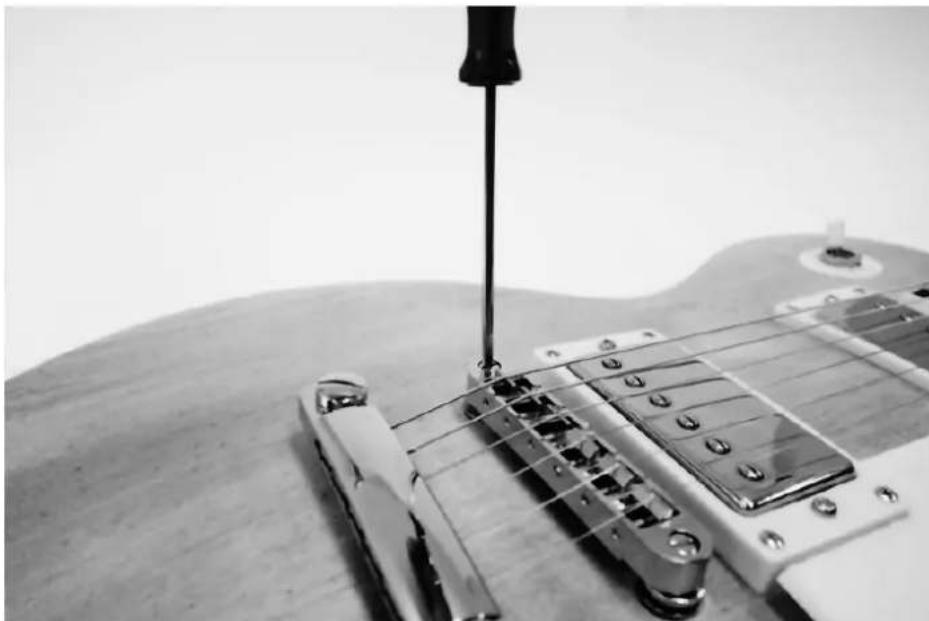

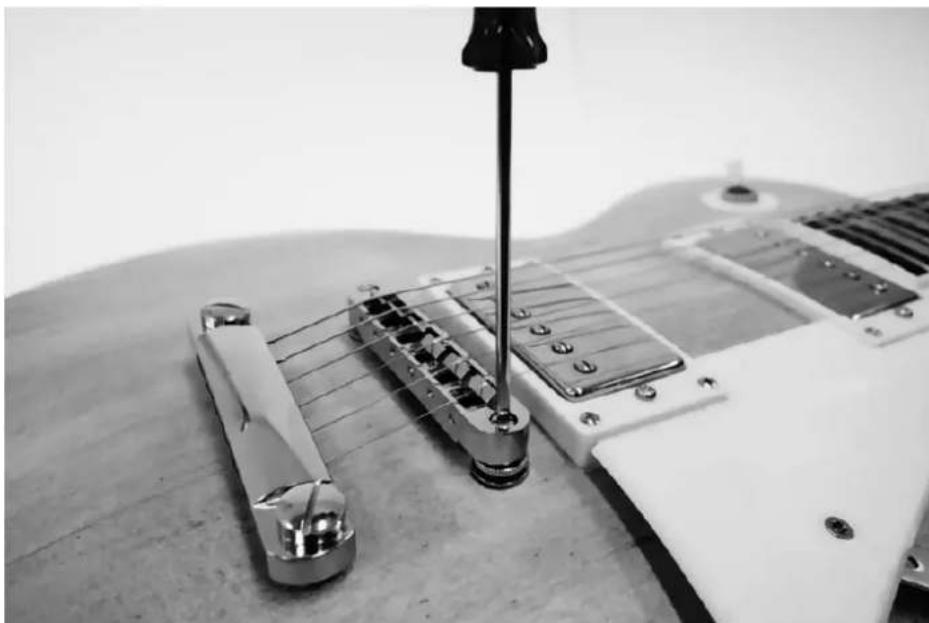

Une fois que le manche dispose de la courbure souhaitee, vous pouvez ajuster l'action en fonction de vos habitudes de jeu au moyen des deux vis à gauche et à droite du chevalet. Plus l'action est BASSE, plus les cordes sont faciles à pincer, toute fois cela peut engendrer de légers bruits parasites lors du jeu.

Une fois l'action reglee, vous pouvez controler la justesse de I'octave et I'ajuster si nécessaire. Accordez toutes les cordes à laonne hauteur, pincez la premiere corde au niveau de la douzieme frette et jouez-la. L'harmonique obtenue (harmonique à la douzieme case) doit avoir la meme hauteur que la corde pincee a la douzieme case. Si la hauteur des deux notes differe, decalez le pontet du chevalet de cette corde vers I'avant (hauteur trop basse) ou vers I'arriere (hauteur trop elevée). Ecoutez la hauteur des deux notes et efectuez un reglage progressif jusqu'a ce quelles correspondent. Vous pouvez eglement ajuster la justesse de I'octave a I'aide d'un accordeur. La hauteur de la note en douzieme case doit etre identique a celle de la note jouee avec la corde a vide, mais avec une octave de plus.

4 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien apparéil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et Electroniques (DEEE) dans sa version en vigueur. Il ne faut pas eliminer votre ancien apparéil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agrée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
