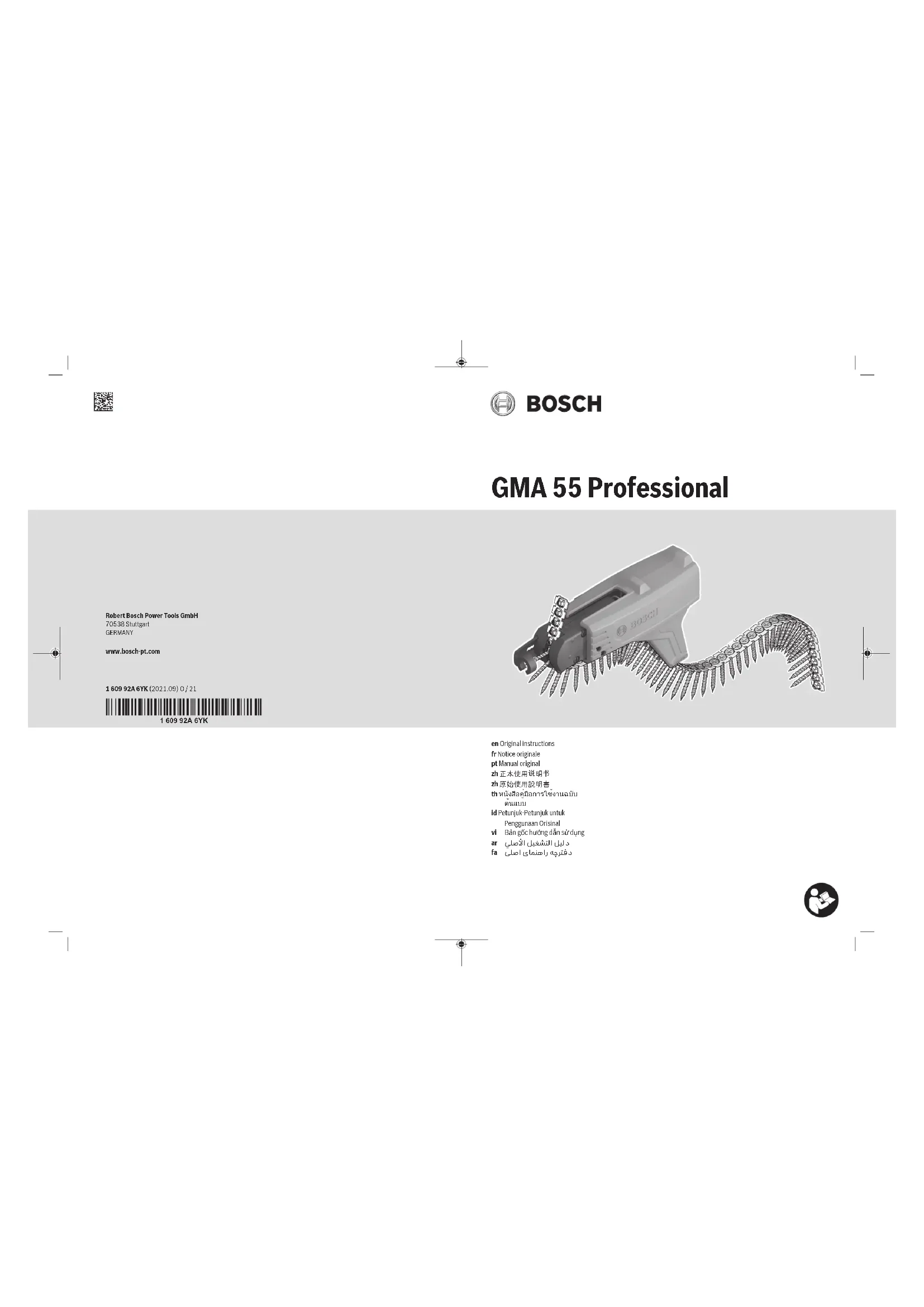

MODE D'EMPLOI GMA 55 Professional BOSCH

(5) Broche de réglage de longueur de vis (6) Vis moletée pour profondeur de vissage (7) Échelle graduée de profondeur de vissage

Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre gamme d’accessoires. Caractéristiques techniques Chargeur de vis en bande GMA 55 Référence 1 600 A02 8M2 Dimensions des vis – Longueur des vis mm 25–55 – Diamètre maxi du corps de vis mm 5 – Diamètre maxi de la tête de vis mm 9,5 Poids selon EPTA-Procedure01:2014 kg 0,36 Montage u Débranchez le câble d’alimentation de la prise avant d’effectuer des travaux quels qu’il soient sur l’outil électroportatif. u Retirez l’accu de l’appareil électroportatif avant toute intervention (opérations d’entretien/de maintenance, changement d’accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/ Arrêt. Mise en place du chargeur de vis en bande Retirez la butée de profondeur standard éventuellement montée sur la visseuse plaquiste. Retirez, si monté, le porte-embout standard en le tirant vers l’avant. Pour retirer l’embout ou le porte-embout, il est per- mis d’utiliser d’un outil manuel en guise d’aide. Insérez un embout de vissage long(1) dans le porte-outil(2) de la visseuse plaquiste. Glissez le chargeur de vis en bande sur l’embout de vissage(1) jusqu’à ce qu’il vienne en butée contrer le carter du moteur. Le chargeur peut être monté dans différentes positions dé- calées de 45°. Une fois en place sur la visseuse plaquiste, la position du chargeur ne peut plus être modifiée. Mise en place de la bande de vis (vois figureA) u N’introduisez la bande de vis(4) que quand l’outil électroportatif est à l’arrêt. Glissez la bande de vis(4) vers l’avant le long du guide jus- qu’à ce que la première vis se trouve un cran avant le centre de la butée de profondeur(3). Utilisation Réglage de la longueur de vis (voir figureB) Il convient de régler sur le chargeur la longueur des vis utili- sées. Appuyez pour cela sur la broche(5). Faites coulisser la butée de profondeur(3) jusqu’à ce que la broche revienne dans sa position de repos sous l’action de son ressort. Réglage de la profondeur de vissage (voirfigureC) Une rotation vers le bas de la vis moletée(6) augmente la profondeur de vissage, une rotation vers le haut diminue la profondeur de vissage. La profondeur de vissage réglée est visible au niveau de l’échelle graduée(7). Le mieux est de déterminer le réglage idéal en procédant à des essais successifs. Instructions d’utilisation u Avant de commencer les travaux de vissage, contrôlez le sens de rotation de la visseuse plaquiste. Il n’est permis d’utiliser le chargeur de vis en bande que dans la position « Rotation droite ». Travaillez toujours perpendiculairement à la pièce. Mettez en marche la visseuse et positionnez la butée de profondeur(3) à l’endroit où visser. Exercez une pression uniforme sur la surface de la pièce jusqu’à ce que la vis soit vissée. Soulevez ensuite brièvement la butée de profondeur(3) de la pièce de façon à ce que la prochaine vis soit transportée dans la position de travail. Les vis déjà vissées ne peuvent être ni desserrées ni resser- rées à l’aide du chargeur de vis en bande. Utilisez pour cela la visseuse sans le chargeur de vis. Entretien et Service après‑vente Nettoyage et entretien Ne lubrifiez jamais le chargeur de vis en bande avec de l’huile ou de la graisse. Service après-vente et conseil utilisateurs Notre Service après-vente répond à vos questions concer- nant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des infor- mations sur les pièces de rechange sur le site : www.bosch-pt.com L’équipe de conseil utilisateurs Bosch se tient à votre dispo- 1 609 92A 6YK | (01.09.2021) Bosch Power ToolsPortuguês | 7 sition pour répondre à vos questions concernant nos pro- duits et leurs accessoires. Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la réfé- rence à 10chiffres figurant sur l’étiquette signalétique du produit. Maroc Robert Bosch Morocco SARL 53, Rue Lieutenant Mahroud Mohamed 20300 Casablanca Tel.: +212529314327 E-Mail : sav.outillage@ma.bosch.com Vous trouverez d'autres adresses du service après-vente sous: www.bosch-pt.com/serviceaddresses Élimination des déchets Le chargeur de vis en bande, les accessoires et emballages doivent être rapportés à un centre de recyclage respectueux de l’environnement. Português Instruções de segurança Instruções de segurança Leia todas as instruções de segurança e instruções fornecidas do alimentador e da ferramenta elétrica usada. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves. Guarde bem todas as indicações de segurança e instruções para futura referência. u Retire a ficha da tomada ou retire a bateria da ferramenta elétrica ou coloque o comutador do sentido de rotação na ferramenta elétrica na posição do meio, antes de efetuar ajustes no aparelho, trocar acessórios ou transportar a ferramenta elétrica. Um arranque involuntário de ferramentas elétricas é a causa de alguns acidentes. u Durante o trabalho, mantenha as mãos afastadas do alimentador ou do local a aparafusar. Existe perigo de ferimentos devido a entalamento ou parafusos afiados. u Use apenas cintos de parafusos adequados de acordo com os Dados Técnicos. Ao usar outros parafusos pode danificar o alimentador. u Não aponte a ferramenta elétrica com o alimentador colocado para si mesmo ou outras pessoas nas proximidades. Descrição do produto e do serviço Utilização adequada O acessório do magazine destina-se ao aperto eficiente de parafusos em placas de construção a seco em subestruturas de madeira e metal. O acessório do magazine só pode ser usado com aparafusadoras com batente de profundidade Bosch. Componentes ilustrados A numeração dos componentes exibidos diz respeito às representações existentes nas páginas dos gráficos no início do manual. (1) Ponta de aparafusar com anel de segurança (2) Encabadouro (3) Batente de profundidade (4) Cinta de parafusos
