Type de produit	Récepteur satellite numérique DVB-S2
Marque	Edision
Modèle	OS NINO+ DVBS2
Alimentation	DC 12V / 2.0A
Connectique entrée	1 x LNB IN (F-type)
Connectique sortie vidéo	1 x HDMI (HD OUT)
Connectique audio	1 x S/PDIF (optique)
Connectique réseau	1 x Ethernet RJ45 10/100 Mbps
Connectique données	1 x RS232, 2 x USB 2.0
Connectique infrarouge	1 x IR IN
Affichage	LED avant
Lecteur de carte	Oui (avant)
Télécommande	Universelle 2 en 1, 5 touches programmables TV
Fonctions principales	Réception satellite, enregistrement, décalage horaire, EPG, télétexte, sous-titres
Dimensions (approx.)	146 x 110 mm (profondeur non spécifiée)
Température de fonctionnement	0°C à 40°C (estimation)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes
Informations complémentaires	Notice complète disponible sur www.edision.gr

FOIRE AUX QUESTIONS - OS NINO+ DVBS2 EDISION

Comment connecter le récepteur au téléviseur ?

Utilisez un câble HDMI pour relier la sortie HD OUT du récepteur à une entrée HDMI de votre téléviseur. Branchez ensuite le câble d'antenne satellite sur l'entrée LNB IN.

Comment installer les piles dans la télécommande ?

Ouvrez le compartiment à piles au dos de la télécommande et insérez deux piles AAA en respectant les polarités (+/-). Refermez le compartiment.

Comment programmer la télécommande pour contrôler le téléviseur ?

Maintenez enfoncée la touche TV POWER pendant 5 secondes jusqu'à ce que le voyant rouge reste allumé. Dirigez la télécommande d'origine du téléviseur vers celle du récepteur (2-3 cm) et appuyez sur la touche à apprendre (ex. POWER) pendant 3 secondes. Le voyant clignote trois fois pour confirmer.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord l'état des piles (remplacez-les si nécessaire). Assurez-vous que le capteur IR du récepteur n'est pas obstrué. Si le problème persiste, répétez la procédure d'apprentissage des touches.

Comment effectuer une recherche de chaînes ?

Appuyez sur la touche Menu de la télécommande, naviguez vers l'option d'installation ou de recherche de chaînes, sélectionnez le type de recherche (automatique ou manuelle) et lancez-la. Les chaînes trouvées seront stockées dans la liste.

Comment enregistrer un programme ?

Assurez-vous qu'un périphérique USB est connecté. Pendant la diffusion, appuyez sur la touche REC pour démarrer l'enregistrement. Vous pouvez également programmer un enregistrement via le guide EPG.

Comment utiliser la fonction décalage horaire (Time Shift) ?

Appuyez sur la touche PLAY pendant la visualisation d'une chaîne pour activer le décalage horaire. Vous pouvez ensuite mettre en pause, reprendre ou revenir en arrière. Appuyez à nouveau sur PLAY pour quitter.

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en téléchargement gratuit sur le site officiel d'Edision : www.edision.gr. Vous pouvez également contacter le support par email à [e-mail].

Que signifient les voyants sur le panneau avant ?

L'affichage LED indique les informations actuelles (numéro de chaîne, heure, etc.). Le voyant de la télécommande clignote lors de la transmission. En mode veille, l'écran peut s'éteindre.

Comment mettre à jour le logiciel du récepteur ?

Connectez le récepteur à Internet via le port Ethernet. Allez dans le menu Paramètres ou Mise à jour et sélectionnez la mise à jour en ligne. Vous pouvez aussi utiliser le port RS232 pour une mise à jour par PC.

MODE D'EMPLOI OS NINO+ DVBS2 EDISION

Nous vous félicitons d'avoir acheté un EDITION OS NINO + DVB-S2

Veuillez noter que ces informations sont valables au moment de leur publication.

Les informations à jour et les manuels d'utilisation détaillés sont disponibles sur Internet à l'adresse suivante: www.edision.gr

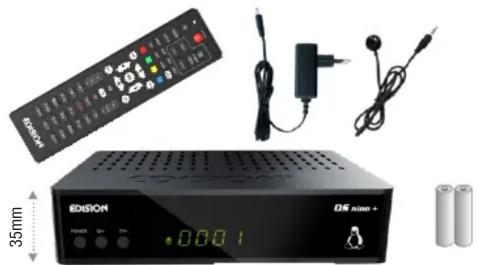

1 Déballage

146mm 110mm EDISON®

Télécommande avec 2 piles AAA Documentation Note de service

Veuillez contacter votre revendeur spécialisé EDISION pour bénéficier d'une assistance et d'un service supplémentaires.

Récepteur EDISION OS NINO + DVB-S2

Notes: Le panneau avant est équipé en usine d'une feuille de protection qui peut être retirée facilement sous réserve de précautions. (Film de protection uniquement pour les appareils avec écran)

Des pièces non énumérées ici peuvent être incluses à la livraison.

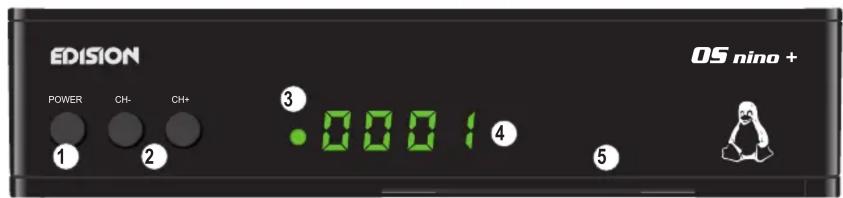

Panneau avant

① Bouton POWER: active / désactive l'appareil
② Boutons CH- / CH +: pour se déplacer dans les listes de programmes
③ Capteur infrarouge pour la réception des commandes de la télécommande
④ Affichage LED, affiche les informations actuelles
⑤ Lecteur de carte

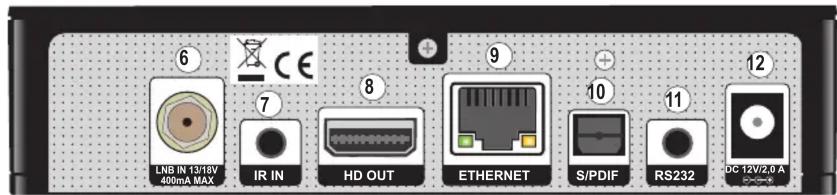

Panneau arrière

⑥ LNB IN: Connexion du câble coaxial au signal du système satellite
⑦ IR IN: port de connexion infrarouge
⑧ HD OUT: Connexion à un téléviseur de qualité HDTV
⑨ ETHERNET: port Ethernet RJ45 10/100 Mbps
⑩ S / PDIF: interface audio pour amplificateur / console audio
⑪ RS 232: pour la connexion à un PC, à l'aide d'un câble RS-232, pour la mise à jour du logiciel du récepteur
⑫ Connexion pour un adaptateur (DC 12V / 2,0A)

Sous-page

⑬ / 2 x USB: Connexion pour périphériques de stockage USB

EDISION POWER CH- CH+ 1 2 3 000 1 4 5 OS nino + OS nino +

6 LND IN 13/16V 400mA MAX 7 IR IN 8 HD OUT 9 ETHERNET 10 S/PDIF 11 RS232 12 DC 12V/2.0 A

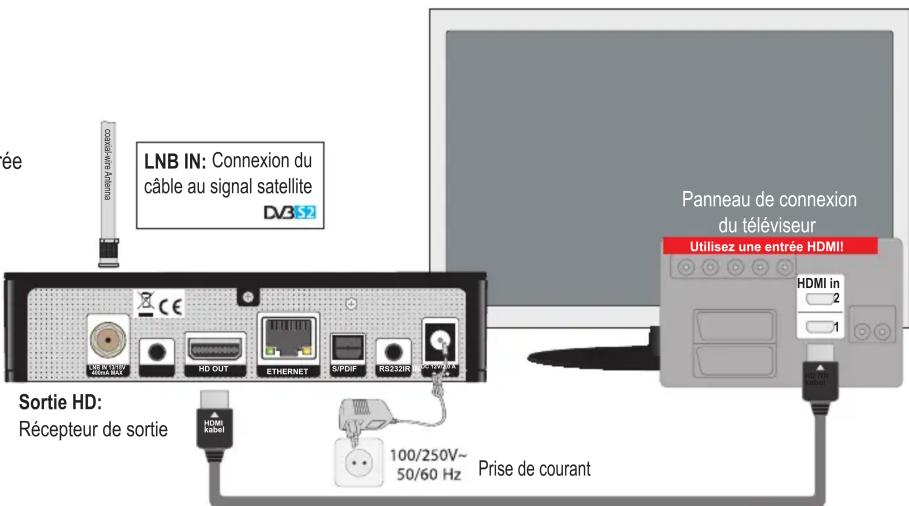

2 Connexion et mise en marche

Remarque: Pour une réception du signal sans problème, l'installation de votre antenne et de votre câble doit être calibrée et inspectée par un professionnel qualifié avec un instrument de mesure de niveau de télévision numérique.

• Connectez le récepteur à l'aide d'un câble HDMI via le port de sortie HD au port d'entrée HD de votre téléviseur
• Connectez ensuite le récepteur au satellite câble d'antenne via l'entrée LNB IN.
• Insérez les piles dans la télécommande. Vous trouverez des notes sur la télécommande au dos de ces instructions.
• Connectez le récepteur à l'alimentation.
• Le récepteur démarre avec le processus BOOT et est opérationnel en peu de temps

LNB IN: Connexion du câble au signal satellite DV3-2 Sortie HD: Récepteur de sortie 100/250V~ 50/60 Hz Prise de courant Panneau de connexion du téléviseur Utilisez une entrée HDMI! HDMI in 2 1 HDMI kabel

câble HDMI

Pour plus d'informations sur le matériel ou les logiciels EDITION, veuillez contacter [e-mail]

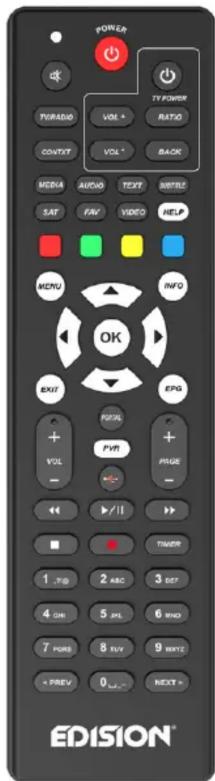

Télécommande UNIVERSAL 2in1

La Télécommande EDITION UNIVERSAL 2in1 est compatible avec tous les récepteurs EDITION*. Elle est préprogrammé avec 5 fonctions de base pour les téléviseurs SAMSUNG et LG**. Vous pouvez également programmer ses 5 boutons programmables pour 5 fonctions de votre choix sur votre téléviseur.

Power

Bascule entre le fonctionnement et le Standby

< (PREV)

Retourne à la chaîne / service précédent ou passe à la fin de la liste des services ou de la liste de lecture

Help

Cela fournit aux utilisateurs un mini manuel d'utilisation du récepteur

Menu

Ouvre le menu principal et sélectionne le sous-menu à l'aide des boutons de navigation

EXIT

Ferme et revient au menu et à l'écran précédents

TV / RADIO

Passe en mode TV. Passe en mode radio

COLOR BUTTONS

Active certaines fonctions du menu.

Les instructions d'utilisation sont affichées dans chaque menu OSD

Audio

Sélectionne une piste audio et un mode son

PLAY

Démarre le décalage horaire si disponible

REC

Active immédiatement l'option d'enregistrement

POWER TVPOWER PVRADIO VOL RATIO CONTEXT VOL BACK MEDIA AUDIO TEXT SUPPORT SAT FIV VIDEO HELP MENU INFO OK EXIT POTSL VOL FVI PAGE - ▶/II TOMATO 1 708 2 ABC 3 DET 4 OR 5 INTL 6 SMO 7 PORTS 8 EUY 9 NEXT PREV 0 0... NEXT > EDISION®

NUMERIC KEY (0-9)

Contrôle l'opération numérique et change directement le numéro de canal / service

> (NEXT)

Passe au canal / service suivant ou passe au début de la liste des services ou de la liste de lecture

TIMER

Démarre la fonction de minuterie

INFO

Affiche les informations du guide électronique des programmes (EPG) si elles sont fournies

EPG

Affiche le guide électronique des programmes (EPG) information si fournie

Mute

Coupe ou rétablit temporairement le son

TEXT

Bascule entre les modes télétexte et TV

SUBTITLE

Bascule entre les modes télétexte et TV

Remarques: Beaucoup des boutons répertoriés ont plusieurs fonctions, qui sont affichées dans les menus. Certains boutons et fonctions sont facultatifs. Les fonctions et boutons importants sont brièvement expliqués ci-dessous. Les boutons à utiliser sont marqués en rouge dans les schémas.

MANUEL D'INSTRUCTIONS POUR PROGRAMMER LA TÉLÉCOMMANDE EDITION UNIVERSAL 2EN1

La télécommande de votre décodeur dispose de 5 touches de fonction d'apprentissage, dans la partie supérieure droite du panneau du clavier du

téléviseur. Chacun peut être utilisé en conséquence comme l'exemple suivant:

1. Allumer / Éteindre votre téléviseur [TV POWER]
2. Sélection du RATIO d'écran [Auto, 16: 9, 4: 3, etc.]
3. Augmenter / Réduire du volume [VOL +, VOL-]
4. Confirmation de la commande [BACK ou EXIT]

Les 48 autres touches sont destinées au contrôle du décodeur EDITION.

CONFIGURATION DE LA FONCTION D'APPRENTISSAGE

• Appuyez sur la touche [TV POWER] dans la partie supérieure droite du clavier du téléviseur pendant 5 secondes jusqu'à ce que le voyant s'allume et reste allumé, puis relâchez la touche. La télécommande est alors en mode apprentissage.
• Au bout de 10 secondes, appuyez sur la touche de la commande IR du téléviseur d'origine, qui doit être apprise, par exemple la touche [POWER], puis le voyant rouge clignote. Cela signifie que ce bouton est prêt à recevoir le signal d'apprentissage.
• Orientez le port d'émission de la télécommande d'origine du téléviseur vers le port d'émission situé à l'avant de la télécommande de votre récepteur (la distance entre ces deux ports doit être d'environ 2\~3 cm
• Ensuite, appuyez sur la touche qui doit être apprise sur votre télécommande d'origine, par exemple appuyez pendant 3 secondes sur la touche [POWER] de votre télécommande d'origine en continu. Si le voyant rouge clignote rapidement trois fois et reste allumé, cela signifie que la télécommande du récepteur a bien reçu le signal et que vous avez terminé la procédure d'apprentissage de la touche ON/OFF [TV POWER].
• Ensuite, relâchez la touche [POWER] de votre télécommande original.

Si la procédure de copie échoue, le LED rouge clignote et reste éteint. Dans ce cas, veuillez répéter la procédure.

Pour la fonction programmable suivante, veuillez répéter les étapes 1 à 3:

• Sélection du RATIO d'écran [Auto, 16: 9, 4: 3, etc.)]
• Augmenter / Réduire du volume [VOL +, VOL-]
• Confirmation de la commande [BACK ou EXIT]

Maintenant que vous avez terminé, vous pouvez faire fonctionner votre téléviseur avec les 5 touches programmées de la télécommande de votre récepteur.

En cours d'utilisation, le voyant clignote pour indiquer que le signal est transmis.

* Pour la compatibilité avec les récepteur EDISION, veuillez consulter notre page web
**LG et SAMSUNG sont des marques qui appartiennent exclusivement à LG Electronics Inc. et à Samsung Electronics Co. Toute référence à une marque dans ce document n'est qu'à titre d'information à l'intention du consommateur intéressé par le produit.
